Расчет стропильной системы односкатной крыши

Важную роль в устройстве односкатной крыши играет правильно выбранный уклон, от него зависит надежность конструкции. В зимнее время, в период обильных снегопадов, крыша испытывает серьезные нагрузки, оказывают на нее большое давление и атмосферные явления в виде дождей и ливней. Поэтому для районов с обильными осадками нормы и правила рекомендуют соблюдать угол наклона ската до 45 градусов.

Стропильная ферма должна не только противостоять снеговой и ветровой нагрузке, но и выдерживать собственный вес и вес кровельного покрытия.

Поэтому при определении минимального значения наклона учитывают:

• среднемесячный уровень осадков в местности строительства;
• применяемый кровельный материал;
• площадь строения;
• особенности вентиляции.

Если вы планируете настилать кровлю из металлочерепицы, то рекомендуемый угол наклона должен составлять 35, для шифера – 20 –30 градусов. Диапазон этого показателя для профнастила колеблется от 8 до 20 градусов, и действует поправка на погодные условия. Металлические фальцевые кровли настилают при уклоне ската, который варьируется в пределах 18 – 30 градусов.

Рассчитывая угол наклона ската, принимают во внимание и расположение будущего строения. Дом нужно размещать наклоном крыши к наветренной стороне, здесь же обустраивать водосточную систему

Серьезное значение в расчете имеет такой показатель, как расстояние между стропилами односкатной крыши. При слишком большом шаге между элементами стропил не удастся добиться устойчивой конструкции к внешним влияниям. При необоснованно малом шаге каркас приобретает значительный вес, оказывая давление на несущие стены и основание дома. Правильно рассчитанный шаг, сечение всех элементов фермы, длина стропильных ног, применяемые варианты узлов крепления – все эти параметры в совокупности создают надежную стропильную систему. Немаловажную роль играет длина пролета здания и вес кровельного материала, от этих показателей зависит количество устанавливаемых стропил и необходимость установки дополнительных опор для стропильных ног.

Чтобы правильно выполнить эти расчеты, на помощь застройщикам приходит интернет. В сети можно найти специальные программы, которые в считанные минуты сделают верные вычисления, и вы получите оптимальный вариант параметров будущей стропильной фермы.

Stroy-calc – Профессиональные строительные калькуляторы

Сечение стропильных ног и шаг их установки предопределяются прогнозируемыми нагрузками на крышу

Принципы расчета распределенной нагрузки на стропила

Все выпадающие на крышу нагрузки можно разделить на несколько категорий:

• Постоянная статическая нагрузка, которая определяется массой самой стропильной системы, кровельного материала, обрешетки к нему, а при утепленных скатах – весом термоизоляции, внутренней обшивки потолка чердачного помещения и т.п. Этот суммарный показатель во многом зависит от типа используемого кровельного материала – понятно, что массивность профнастила, к примеру, не идёт ни в какое сравнение с натуральной черепицей или асбестоцементным шифером. И все же при проведении проектирования системы кровельного покрытия всегда стремятся удержать это показатель в рамках 50÷60 кг/м².
• Временные нагрузки на кровлю, обусловленные влиянием внешних причин. Это безусловно, снеговая нагрузка на кровлю, особенно характерная именно для крыш с небольшой крутизной скатов. Играет свою роль ветровая нагрузка, и, хотя на малых углах уклона она не столь велика, полностью сбрасывать ее со счетов не следует. Наконец, крыша должна выдержать и вес человека, например, при проведении каких-либо ремонтных работ или при очистке кровли от снежных сугробов.
• Отдельной группой стоят экстремальные нагрузки стихийного характера, вызванные, к примеру, ураганными ветрами, аномальными для данной местности снегопадами или дождями, тектоническими толчками земли и т.п. Предвидеть их – практически невозможно, но при расчетах на этот случай закладывается определенный резерв прочности элементов конструкции.

Суммарные нагрузки выражаются в килограммах на квадратный метр площади крыши. (В технической литературе часто оперируют другими величинами – килопаскалями. Перевести несложно – 1 килопаскаль приблизительно равен 100 кг/м²).

Выпадающая на крышу нагрузка распределяется по стропильным ногам. Очевидно, что чем чаще они установлены, тем меньшее давление будет приходиться на каждый погонный метр стропильной ноги. Это можно выразить следующим соотношением:

Qр = Qс × S

где:

Qр — распределенная нагрузка на погонный метр стропила, кг/м;

Qс — суммарная нагрузка на единицу площади крыши, кг/м²;

. — шаг установки стропильных ног, м.

Например, расчеты показывают, что на крышу вероятно внешне воздействие в 140 кг. при шаге установке в 1.2 м на каждый погонный метр стропильной ноги придется уже 196 кг. Но зато если установить стропила чаще, с шагом, допустим, 600 мм, то степень воздействия на эти детали конструкции резко снижается – всего 84 кг/м.

Ну а по полученному значению распределенной нагрузки уже несложно определить требуемое сечение пиломатериала, способного противостоять такому воздействию, без прогибов, кручения, переломов и т.п. Существуют специальные таблицы, одна из которых приведена ниже:

Расчетная величина удельной нагрузки на 1 погонный метр стропильной ноги, кг/м	Сечение пиломатериала для изготовления стропильных ног
75	100	125	150	175	из кругляка	из доски (бруса)
диаметр, мм	толщина доски (бруса), мм
40	50	60	70	80	90	100
Планируемая длина стропил между точками опоры, м	высота доски (бруса), мм
4.5	4	3.5	3	2.5	120	180	170	160	150	140	130	120
5	4.5	4	3.5	3	140	200	190	180	170	160	150	140
5.5	5	4.5	4	3.5	160	–	210	200	190	180	170	160
6	5.5	5	4.5	4	180	–	–	220	210	200	190	180
6.5	6	5.5	5	4.5	200	–	–	–	230	220	210	200
–	6.5	6	5.5	5	220	–	–	–	–	240	230	220

Пользоваться этой таблицей – совсем несложно.

В левой ее части находят рассчитанную удельную нагрузку на стропильную ногу (при промежуточном значении берется ближайшее в большую сторону).

По найденному столбцу опускаются вниз до величины требуемой длины стропильной ноги.

В этой строке в правой части таблицы приведены необходимые параметры пиломатериала – диаметр кругляка или ширина и высота бруса (доски). Здесь можно выбрать наиболее удобный для себя вариант.

Например, расчеты дали значение нагрузки – 90 кг/м. Длина стропильной ноги между точками опоры – 5 метров. Таблица показывает, что можно применять бревно диаметром 160 мм или доску (брус) следующих сечений: 50×210; 60×200; 70×190; 80×180; 80×180; 90×170; 100×160.

Дело «за малым» – определить суммарную и распределенную нагрузку.

Существует выработанный, достаточно сложный и громоздкий алгоритм расчета. Однако, не будем в данной публикации перегружать читателя массивом формул и коэффициентов, а предложим воспользоваться специально разработанным для этих целей калькулятором. Правда, для работы с ним необходимо сделать несколько пояснений.

Снеговая нагрузка

Вся территория России разделена на несколько зон по вероятному уровню снеговой нагрузки. В калькуляторе потребуется внести номер зоны для региона, в котором проводится строительство. Найти свою зону можно на представленной ниже карте-схеме:

Информация по назначению калькулятора

Онлайн калькулятор односкатной крыши предназначен для расчета угла наклона ската, количества и размера
стропил, количества обрешетки, а так же объема необходимых материалов. В расчетах учтены все популярные
кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица,
ондулин, шифер и др. Возможно производить расчет плоской крыши по заданным параметрам.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и
воздействия».

Односкатная крыша является самой простой среди других типов крыш и экономичной в плане
расхода материалов и работ, так как имеет всего один скат. Такой вид крыши достаточно популярен и в основном
применяется для гаражей, хозяйственных построек и других не жилых помещений. Может быть как чердачной, так и
бесчердачной.

Для данной крыши применимы практически все популярные виды кровельных, подкровельных
материалов и утеплителей. К данному виду крыш применимы различные углы наклона ската, но чаще всего
применяются малые углы. В таком случае необходимо учитывать повышенные снеговые нагрузки на кровлю и
своевременно очищать ее от снега.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого
пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Двускатная, своими руками: по материалу стен

Тем, кто решил своими руками сделать на баню двухскатную крышу, надо знать, какую роль в их выборе будет играть материал, из которого построены банные стены.

Как сделать на баню из сруба

Мы уже говорили о том, что деревянное строительство по традиции обходится без современной стропильной системы, заменяя ее перпендикулярно уложенными на самцы (фронтоны) бревнами (слегами). Такое решение требует профессиональных навыков, как, впрочем, и строительство сруба.

Начнем с того, что сруб должен выстояться 2-3 года, чтобы потом у него крыша не «поехала».

Обычный угол наклона 45-60 градусов. Проще всего подгонять фронтоны на земле – снять верхние венцы, положить на землю и добиться правильной геометрии фронтона – бревна образуют ступеньки, постепенно сокращаясь в длине. Слеги ставятся через два или три ряда, для этого используется метод врубки, например, «в лапу».

На самом верху фронтонов ляжет коньковая слега, а уступы самцов спиливаются до правильного треугольника. На слеги используется бревно диаметром 18-20 см. Слеги должны выступать за пределы крыши на 50 см.

Решетины крыши бани, на которые будет укладываться кровельный материал. Фото СтройДом

Поверх слег укладываются решетины, на которые будет крепиться уже кровельный материал. Традиционная крыша на слегах делается вообще без гвоздей.

Как сделать стропила для двускатной крыши на баню из других материалов

В принципе, обычная стропильная система применима и к срубам и строениям из бруса, поэтому сказанное ниже можно применить и к ним. Стены могут быть из кирпича, блочного ячеистого бетона, каркасные. Кирпичные и бетонные потребуют установки по верх стен деревянного мауэрлата, а в каркасных сооружениях его функцию выполняет верхний брус обвязки стен. Если речь идет о срубе, то мауэрлатом будет верхний венец.

Двускатная крыша предполагает опору нижнего конца стропильной ноги на мауэрлат, а верхнего – на конек, либо с упором – на верх другой стропильной ноги. В последнем случае низы стропильных ног стягиваются затяжкой.

Фронтоны делаются из основного материала стен и выполняют функцию опоры для конькового бруса. Если кровля тяжелая, коньку потребуются промежуточные опоры. Обычно в таких случаях под коньком как раз проходит внутренняя стена, на которую укладывается лежень и опираются стойки коньковых опор. Но в нашем случае кровля не должна быть слишком тяжелой – и габариты бани не способствуют этому, и кровельные материалы достаточно легкие.

Конец стропильной ноги может целиком опираться на мауэрлат, а может продолжаться дальше в виде свеса, при этом опора на мауэрлат идет за счет зарубки на стропилине (либо наращивания).

В силу того, что строение подвергается разнообразным нагрузкам, делать стропила двускатной крыши на баню лучше с подвижным креплением, которое избавит от лишних напряжений в местах соединения.

Односкатная крыша

Односкатная конструкция

При строительстве бани, многие решают сооружать односкатную крышу. В отличие от других типов, односкатную сделать значительно проще. Так, для ее обустройства нет необходимости возводить сложную стропильную систему. А если баня пристраивается к другому строению, то такая кровля будет продолжением существующей

Но несмотря на кажущеюся простоту при ее изготовлении важно учитывать ряд нюансов, например уклон

Угол уклона крыши определяется исходя из нескольких факторов, например, насколько большая снеговая и ветровая нагрузка в вашем районе. Также на определение угла влияет и выбранный кровельный материал. Если в вашем регионе количество снега большое, то угол наклона следует сделать более крутым от 15°. Это позволит снегу быстро сходить с поверхности, а также упростит его очистку. Если же в вашем регионе преобладают сильные ветра, то крышу, наоборот, необходимо сделать более пологой.

Ниже приводится диаграмма, на которой указывается допустимый угол наклона кровли при том или ином кровельном материале:

График уклона кровли

Конструкция крыши

Сама по себе конструкция очень простая. Угол ее наклона создается за счет перепада высоты двух противоположных стен. При этом также можно обустроить и чердачное помещение (по желанию). Если чердака не будет, то крыша одновременно может являться и потолком бани. Изнутри ее необходимо будет утеплить и подшить. Если же будет обустраиваться чердак, то необходимо дополнительно сделать перекрытие между чердаком и помещением.

Кровля имеет опору на стропила, которые укладываются на стены бани. Стропила монтируются с шагом от 0,6 м до 1,2 м. Сверху стропил изготавливается обрешетка, слой гидроизоляции и кровельный материал.

В качестве кровельного покрытия можно использовать профнастил, металлочерепицу, битумную черепицу, ондулин. Крайне редко выбирают шифер, так как этот материал значительно утяжеляет вес готовой односкатной крыши.

Для изготовления подобной кровли, необходимо иметь следующий набор материалов и инструментов:

• доска 40×60 мм для изготовления стропил и балок перекрытия;
• влагостойкая фанера или доска для изготовления обрешетки;
• гидроизоляционный материал;
• кровельное покрытие;
• доска для подшивки потолка;
• пленка для пароизоляции с металлизированным покрытием;
• утеплитель – базальтовая, стеклянная или минеральная вата;
• электролобзик;
• степлер;
• молоток;
• рулетка;
• нож;
• шуруповерт;
• антисептик для покрытия дерева.

Пошаговая инструкция

Формирование односкатной крыши начинается при возведении стен, т.е. одну выполняете более высокой. Если баня прямоугольная, то обычно это одна из длинных стен. Дальше процесс строительства выглядит следующим образом (на примере постройки из бруса):

• Если планируется выполнить чердак, то на уровне низкой стены необходимо сделать пазы по всему периметру для балок потолочного перекрытия. Расстояние может соответствовать расстоянию между стропилами. Паз тщательно обрабатывается антисептиком для дерева.
• Далее согласно размеру, выпиливаете балки перекрытия из толстой обрезной доски.
• Концы балок будут укладываться в изготовленные пазы. Для этого их необходимо пропитать полимерной гидроизоляционной мастикой и обернуть в рубероид.
• Крепление выполняется при помощи металлических скоб или шпилек к стене.
• На верхний брус укладываются стропила (мауэрлат). Чтобы их стянуть можно использовать металлические пластины или шпильки. Если длина ската между балками перекрытия и стропилами превышает 4 м, то дополнительно установите подкосы или опоры.

Установка стропил

• Фронтон крыши можно зашить досками.
• Если обустраивается чердак, то обязательно во фронтоне делается вентиляционное окно. В противном случае под кровлей будет накапливаться пар, что приведет к появлению конденсата.
• Поперек стропил сверху укладываете гидропароизоляционную пленку. Она должна немного провисать. Сверху нее к стропилам закрепляете бруски, а после, фанеру, для сплошной обрешетки или доски с шагом 0,5 м. Сплошная обрешетка необходима для укладки мягкой кровли, а разреженная – под ондулин, металлочерепицу и т.п.
• После этого выполняется монтаж выбранного вами кровельного материала. Если это будет металлочерепица или профнастил, то их следует укладывать внахлест на одну волну. Для крепления используются специальные саморезы с уплотнительной резинкой.
• После монтажа кровельного материала необходимо закрепить ветровую, карнизную планку и конек.

Завершающим этапом будет утепление. О тонкостях выполнения этой работы, будет говориться в этой статье.

О прочности

Для односкатной крыши важно понятие – длина ската. Ведь на постройке прямоугольной формы сами стропила можно разместить вдоль или поперёк здания

Поэтому, выбирая направление необходимо учитывать возможность устройства промежуточных опор. Общепринятая практика – ограничивать свободные пролёты без поддержки длиной 4.5 м. ведь даже не разрушившись стропило может элементарно прогнуться.

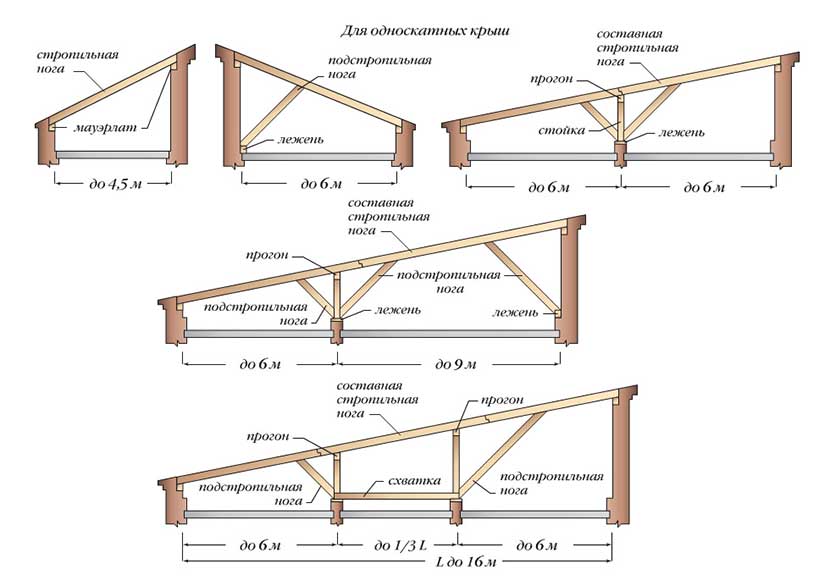

Схема сборки стропильной системы односкатной крышиИсточник craftingbeer.ru

Помимо утраты привлекательности внешнего облика, это может повлечь более серьёзные проблемы: деформацию, разрыв кровельного материала и, как следствие, трудно устранимую протечку. Поэтому, когда длина стропила превышает норму, принимают меры для усиления конструкции:

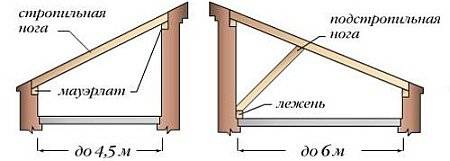

• Расстояние между противоположными стенами 4,5-6 м. требует установки подкосов с опорой на оду или обе стены. Не исключается устройство прогона – он позволит снизить число подкосов. При этом появится возможность увязать их с зонированием будущего пространства.

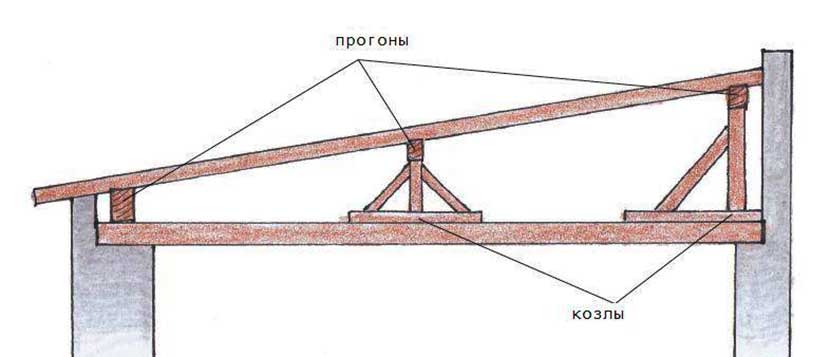

• Расстояние до 12 м. требует обязательной установки прогона, который поддерживают вертикальные стойки с надёжного лежня, перекрытия, колонн или капитальной стены внутри дома. От стоек или стен также рекомендуется установка подкосов. Условия диктует стандартная длина пиломатериала 6 м. – при такой длине пролёта стропила в любом случае будут составными. Даже если конструктивно удастся изготовить крепкие стопила, из соображений безопасности необходима надёжная промежуточная опора.

Для надежности в стропильной системе предусмотрены дополнительные опорыИсточник moidom38.ru

Дальнейшее увеличение длины стропил требует ещё более серьёзных мер по укреплению всей стропильной системы. Хотя ничего сложного в этом нет – можно устанавливать сколько угодно прогонов на надёжных стойках, опираясь на лежни и расшиваясь подкосами. Разберёмся пошагово, как монтируются стропила для односкатной крыши.

В видео пример сборки односкатной вентилируемой крыши для каркасного дома:

Последовательность монтажа

Для обеспечения запаса прочности используются все конструктивные особенности здания. Заранее рассматривается возможность опереться на любую из несущих стен вертикальной стойкой или подкосом. Их количество и местоположение можно скорректировать и увязать с будущим дизайном, однако без фанатизма – прочность при этом пострадать не должна. Монтаж обычно не вызывает сложностей:

Для безопасности сразу монтируются балки перекрытия, по ним устраивается временный настил.

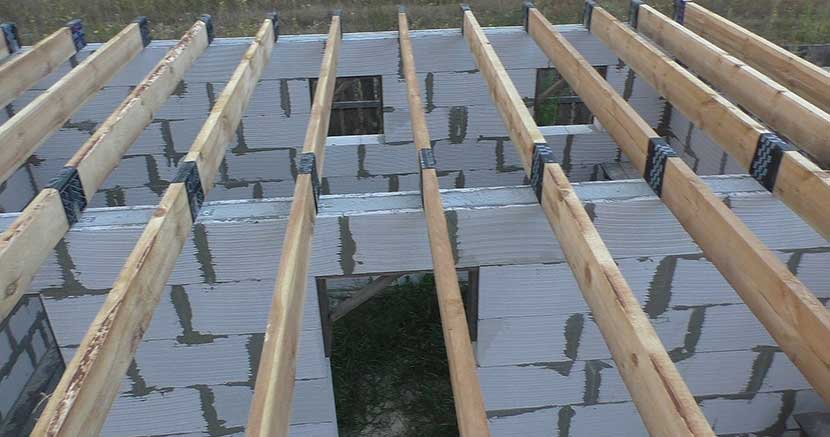

Монтаж балок перекрытия на домеИсточник oooarsenal.ru

• На обе стены крепится мауэрлат. Или устраиваются необходимые для уклона крыши каркасы.
• Устанавливаются крайние стропила и все сопутствующие элементы: стойки, подкосы, по необходимости лежни – создаётся «силовой каркас».

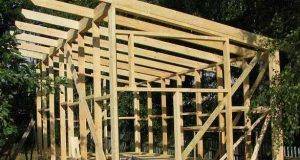

Сборка скелета односкатной крыши для частного домаИсточник th.decorexpro.com

Если строительство каркасное и большие фронтоны открыты, необходимо хотя бы временно их закрыть – принять меры для уменьшения парусности крыши.

Для исключения парусности закрывают временно фронтоныИсточник moidom38.ru

Далее по подготовленному каркасу укладываются промежуточные стропила и дополнительно раскрепляются по мере надобности. Это время для окончательного принятия решения о способе утепления – шаг стропил можно скорректировать под конкретный утеплитель.

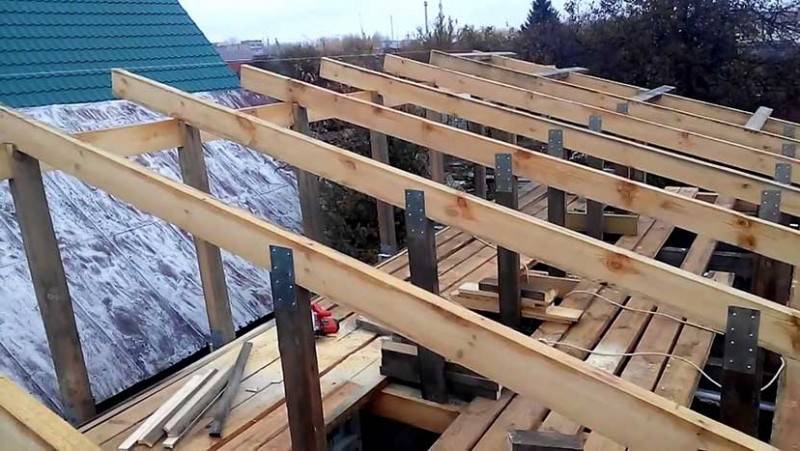

Монтаж промежуточных стропилИсточник chrome-effect.ru

Следом монтируется кровельная мембрана, контробрешётка и несущая обрешетка односкатной крыши под конкретный кровельный материал.

На устройство вентиляционного зазора нужно обратить особое внимание – уклон односкатной крыши зачастую невелик. Поэтому зазор должен быть достаточным для эффективного проветривания – его полезно немного увеличить

Завершает работы монтаж кровли. А устройство подшива, водостоков можно совместить с наружной отделкой фронтонов, чтоб дважды не устраивать настилы в одном месте.

Примеры домов с односкатными крышами в видео:

Что в итоге

Таким нехитрым, но эффективным и простым способом можно построить крышу любого дома, независимо от материала его стен и конструктивных особенностей.

Дом с односкатной крышей выходит дешевле, но смотрится по-современномуИсточник 290domov.ru

Однако, односкатная крыша в каркасном доме, где «по умолчанию» заложена экономия бюджета – это одно из рациональных решений. Причём без лишних затрат в проект сразу закладывается функциональность, а довести всё до логического конца – уже дело времени.

Виды стропильных систем на односкатной крыше

Стропильная система при обустройстве односкатной кровли может исполняться в одном из трех вариантов, выбор которых зависит от типа и размеров строения:

Висячая система устанавливается в редких случаях, когда между основными несущими стенами нет капитальных перегородок. При постройке такой крыши, для удобства работы, на балки перекрытия укладывается временный настил из досок. На этой основе и собираются фермы стропильной системы. Чтобы висячая система была надежной, параллельные стены, на которые будут укладываться балки перекрытия, должны быть выведены на одинаковую высоту. При необходимости этот тип конструкции применяют в домах, выстроенных из любых используемых в строительстве видов материалов.

Стропильная система может представлять собой конструкцию по типу фермы

Если в чердачном помещении запланирована комната, то вентиляция устраивается, как для жилого помещения.

Если же конструкция будет выполнять только роль чердака, то вентиляция должна быть усилена, так как помещение не будет отапливаться. Вентиляция в этом случае должна функционировать эффективно, чтобы здесь не скапливалась влага и не возникала сырость и плесень, которая со временем появится и в доме.

Наслонные стропильные системы отличаются тем, что их устанавливают в строениях с внутренними капитальными перегородками, которые становятся дополнительными опорами для балок перекрытия.

Крепление стропил на мауэрлате

В наслонных системах стропила устанавливают жестко на фронтонную стену, на которой заранее установлен мауэрлат, а нижний их край может быть зафиксирован как жестко, так и на скользящие крепления. Такими конструкциями односкатной крыши в основном покрывают кирпичные или каменные дома.

Для жесткости конструкции устанавливают дополнительные распорные элементы. Существует несколько систем их установки, в зависимости от того, сколько должно быть свободного места в чердачном помещении, угла уклона ската и массивности стропил.

Скользящая стропильная система используется в основном для бревенчатых срубов, так как она позволяет избежать деформации конструкции крыши, если дом даст усадку. При устройстве этого вида крыши, стропила жестко фиксируют на фронтонной стене, на мауэрлате, а нижнюю их часть крепят к мауэрлату исключительно скользящими креплениями, которые при колебаниях стен дома дают возможность стропилам принимать удобное положение.

Скользящие крепления стропил к мауэрлату

Для чего нужны такие программы

Программа для проектирования крыши пригодится по многим причинам. Самые важные из них следующие:

1. Возможность рассчитать точное количество необходимого материала для кровли.
2. Благодаря просчетам можно понять, какая сумма средств нужна для осуществления миссии.
3. Программы позволят владельцу дома увидеть, каковой будет завершенная форма конструкции.
4. Также, с помощью подобных утилит можно определить, какая форма кровли лучше всего для конкретного здания.
5. Создание проекта и планировки крыши поможет существенно ускорить процесс постройки или реконструкции здания. Ведь когда известно количество необходимого сырья, скорость работы значительно повышается.

   Пример расчета кровли здания в специальной программе

6. Когда сконструирован проект, который поможет создать кровлю, сводится к минимуму возможность допущения погрешностей в процессе установления крыши.
7. Также, создание чертежей поможет незамедлительно распечатать часть будущего строения. Это поможет сократить время, потому что отпадет необходимость рисовать проект вручную.

Все эти факторы значительны и должны быть взяты во внимание. Отсюда можно сделать вывод, что программы, предназначенные для черчения кровли, важны и их стоит использовать на этапе планирования строительства или реконструкции здания

Расчет конструкции односкатной крыши

Для того, чтобы составить такую схему, понадобится определить следующие параметры:

• Общая ширина строения и длина пролетов между несущих стен.
• Предполагаемый угол наклона ската.
• Общая длина крыши.
• Желаемый материал для кровли.
• Высота и ширина несущих стен.

Если крыша планируется для дачного дома или сарая, то достаточно переднюю стену постройки сделать несколько выше задней на определенную высоту, чтобы вывести угол ската.

— От внутреннего расстояния между стенами будет зависеть, насколько должны быть укреплены стропила, и какое количество балок потребуется.

— Перед выполнением чертежа необходимо определиться с тем, планируется ли в чердачном помещении устраивать жилую комнату — от этого решения будет зависеть угол наклона ската и высота возводимого фронтона.

— Также угол будет зависеть и от того, насколько планируется вынести козырек крыши впереди и сзади строения.

— Кроме этого нужно определиться с расположением веранды или террасы, так как впереди или сзади дома крыша может накрывать и ее.

— Вышеперечисленные факторы напрямую влияют и на длину стропил, а общая длина здания — на их количество.

— Стропила укладывают поперек строения на расстоянии от 500 до 800 мм друг от друга.Чем шире постройка, тем должны быть длиннее и массивнее стропила. Их сечение варьируется от 80×150 мм и выше. Например, если стропила закрепляются над пролетом в 6-7 метров, то размер в сечении стропил должен быть не менее 110×200 мм.

— Для изготовления стропил выбирается высококачественный, хорошо просушенный пиломатериал, не имеющий трещин и крупных сучков, особенно в областях их соединения с другими деталями. Стропила делают из толстых досок или бруса.

— Когда длины заготовок не хватает в связи с большой шириной строения, их приходится стыковать. Соединение двух частей стропила в цельную деталь рекомендовано располагать на опорных балках или, если они состоят из досок, одна из них должна находить на другую не менее, чем на 500 мм.

При большой длине ската стропила приходится наращивать

— Иногда стропила составляют даже из трех частей. В этом случае центральная часть стропила выдвигается на крайние также на расстояние в 500 мм.

Размеры в сечении этих усиливающих элементов должны быть не менее 50×100 мм, а у прокладок и лежней —100×150 мм.

Усиливающие элементы конструкции односкатной крыши

— При длине пролета в 12 м, в середине балки перекрытия обязательно устанавливается стойка, которая также служит для поддержки стропильной ноги.

— Если длина между противоположными стенами превышает 12 м, то, кроме стойки, устанавливают дополнительно подстропильные ноги — они придадут настилу жесткость.

— При расстоянии между несущими стенами в 15 и более метров, стоек должно быть, как минимум, две, и каждая из подстропильных ног устанавливается насколько можно ближе к середине пролета стропила между фронтонной стеной и подпоркой-стойкой. Дополнительно в центре конструкции стойки скрепляются между собой бруском-схваткой — это расстояние должно составлять одну треть ширины строения.

— Под каким бы углом ни была устроена односкатная крыша, стропила укладываются на мауэрлат, закрепленный на стенах и на фронтоне.

Варианты усиления стропил односкатной крыши

На схемах показаны варианты опор в стропильных системах, с различными по размеру пролетами между стен. По ним можно легко сориентироваться, составляя проект-схему для конкретного здания.

Выполненный чертеж должен стать наглядным руководством для проведения монтажных работ

Чертеж крыши должен заключать в себе всю необходимую информацию обо всех размерах элементов конструкции и расстояниях между ними. Имея такую схему под рукой, по ней легко будет проводить работы, поэтому чертеж нужно составлять очень тщательно и точно.

Выводы и полезное видео по теме

Установка стропил односкатной крыши:

Пошаговый процесс строительства односкатной крыши:

Процесс строительства односкатной крыши требует четкого выполнения требований и норм. Следуя рекомендациям производителей по обработке материалов и соблюдая последовательность этапов, вы получите надежную и безопасную конструкцию. Правильно спроектированная и собранная крыша будет устойчивой к нагрузкам, что станет залогом длительного срока эксплуатации.

Если у вас появились вопросы по теме статьи или можете дополнить материал ценными сведениями касающимися обустройства односкатной крыши, пожалуйста, оставляйте свои комментарии, делитесь опытом – блок для связи расположен под статьей.
