Предназначение свайно-плитного фундамента

Свайный фундамент (СФ)

Если зона для строения из газобетона – это болотистая местность, зона у берегов, склон, торфяник, то лучший вариант (и единственный) – Свайный фундамент (СФ).Достоинства СФ:

1. Нужны земляные работы лишь для висячего ростверка.
2. Мощная производительность – максимум 14 дней.
3. Не нужна спецтехника.
4. Нужна забирка лишь для высоких ростверков.
5. Не требуются полные геологические анализы. Тестовое внедрение сваи определит глубину. Далее выбираете сваи подходящей длины.

Свайные ростверки – оптимальное решение для одноэтажной мансардной постройки.

Минусы СФ: необходимо основательно соединять все рабочие элементы, малейший просчёт моет привести к обрушению СФ.

Преимущества и недостатки монолитного основания

Преимущества и недостатки монолитного основания

Монолитной плите можно придать любую форму, которая будет полностью повторять форму дома. И самое главное – это то, что такая конструкция основания здания обеспечивает полную герметичность, так как нет никаких конструктивных стыков, а сам бетон изготавливается с использованием водоотталкивающих присадок.

Кроме явных достоинств, в монолитной конструкции имеются и некоторые недостатки. К ним можно отнести большие затраты времени необходимые для её строительства. Для заливки самой плиты потребуется значительный объём бетона и привлечение спецтехники.

Преимущества монолитного фундамента

• Монолитная плита относится к мелкозаглубленному типу фундамента, что сводит к минимуму земельные работы. Достаточно выровнять площадку и снять поверхностный грунт, углубившись в него на 2/3 толщины монолита.
• Если в точности соблюдать технологию возведения монолита, он превзойдет в долговечности все другие опорные конструкции. По расчетам, эксплуатационный ресурс этой строительной опоры может достигать 150 лет!
• С возведением монолитной системы можно справиться самостоятельно, а значит, существенно сэкономить на привлечении профессиональных строителей.
• За счет большой опорной площади и способности равномерно распределять нагрузку, монолитная система способна выдержать двух- и даже трехэтажный дом, возведенный из кирпича. К слову, монолитный фундамент, удерживающий лифтовую шахту Останкинской телебашни всего 100 см. А ведь смотровая площадка, к которой туристов доставляет лифт, находится на уровне 112 этажей!
• Благодаря цельной монолитной основе данная конструкция обеспечивает равномерное распределение нагрузки. К тому же у нее нет стыков и швов. Благодаря этим преимуществам конструкция не лопается, не разрушается, и уберегает дом от проседания и перекоса даже в долгосрочной перспективе.
• Заливая монолитный фундамент вы, одновременно, получаете половое перекрытие первого этажа здания. Такая особенность убирает проблему обустройства пола, на который без дополнительных вложений можно укладывать плитку, паркет, ламинат или ковролин.

Монтаж свайно-плитного фундамента

Этот тип основания предполагает использование двух технологий — свайного и плитного фундамента. Подготовительный этап одинаков для всех видов — очистка территории, разметка и планировка конструкции. Требуется уплотнение почвы для установки свай. Решаются вопросы подготовки территории к прокладке коммуникаций, создается дренажная система.

Дальнейшие этапы работы:

1. Выемка грунта.
2. Установка свай.
3. Монтаж плиты.

Разметка фундамента и обустройство котлована

Разметка выполняется по осям свайного поля. Обноски монтируются на расстоянии 1-2 м от углов сделанного котлована. По осям натягиваются шнуры. Для оконтуривания на каждой стороне котлована используется известковый раствор.

Пример залитого СПФ

Если применяется фундамент с ростверком, выемка грунта не понадобится. При технологии глубокого залегания плиты котлован забирается на глубину 2-2.5 м, с учетом глубины промерзания грунта. Малозаглубленная плита может быть установлена на глубину 0.7-1 м, при низком наземном или подземной ростверке разработка котлована выполняется на глубину 0.5 и 0.7 м соответственно.

Технология изготовления свайного поля

Чем больше количество опор, тем выше затраты на фундамент. Сваи должны быть под несущими стенами, по углам и в местах примыкания смежных стен. Опоры устанавливаются и под веранды и другие пристройки.

Расстояние между сваями рассчитывает отдельно в каждом конкретном случае, с учетом множества параметров. В качестве усредненного значения принимается минимальный шаг длиной в три диаметра сваи, максимальный — в шесть диаметров

Но это условные величины, нельзя недооценивать важность оптимального расчета количества свай, и лучше доверить эту часть работы профессионалам

Установка свай после выемки грунта.

Обустройство свайного поля включает этапы:

• создание отверстий на проектированную глубину;
• опалубка из рубероида, полиэтиленовых или асбестоцементных труб;
• армирование;
• бетонирование с подвижностью П4, уплотнение смеси.

В качестве арматуры выбираются стержни диаметром 8-14 мм переменного сечения. На каждую сваю конструкции устанавливается не менее 4 стержней. Обвязывается каркас хомутами, выполненными из гладкой арматуры. Верхние плиты обвязывающих стержней диаметром 6-8 мм изгибаются перпендикулярно поверхности земли — впоследствии эти концы связываются с сеткой ростверка или плиты.

Дальнейшие этапы можно выполнять после достижения 50%-ной прочности смеси.

Монтаж плиты

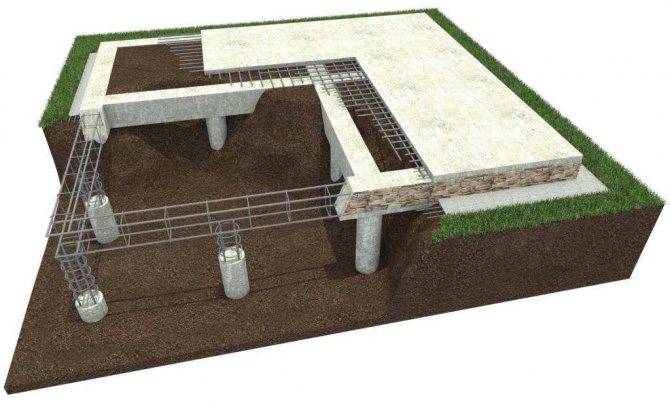

Поэтапная модель установки свайно-плитного фундамента.

Плита изготавливается поэтапно:

1. Стяжка без арматуры слоем до 10 см. Такая подбетонка выравнивает гидроизоляцию и предохраняет её от разрывов.
2. Укладка гидроизоляционной пленки толщиной 0.15 см.
3. По периметру фундамента устанавливается щитовая опалубка с высотой больше проектной отметки на 5-7 см, что позволит удерживать бетонную смесь в процессе трамбовки.
4. Армирование профилем переменного сечения с максимальным квадратом ячейки стороной 30 см. Нижняя сетка арматуры укладывается на полимерную или бетонную прокладку, толщина ее составляет до 4 см. Верхняя часть такой же конфигурации укладывается на хомуты, для связки верхней и нижней сетки по торцам устанавливаются П-образные элементы.
5. Заливка бетоном осуществляется в едином направлении, для выравнивания используется правило. Утрамбовка выполняется вибраторами.

В первую неделю после укладки и уплотнения смеси применяются мокрые песочные или опилочные компрессы, возможен полив бетона в жаркое время года. В холодное время используется теплоизолятор или пленка для укрывания.

Ростверк

При использовании свайно-ростверкового фундамента с плитой может использоваться два вида опалубки:

• Несъемная из неплотного пенопласта. Такой материал не давит на ростверк, поскольку при вспучивании грунтов легко сжимается.
• Съемная опалубка применяется только при надземном ростверке, который устанавливается на высоте до 1.2 м от поверхности земли. При наземном или подземном ростверке такой вариант невозможен, поскольку нормальная распалубка не получится.

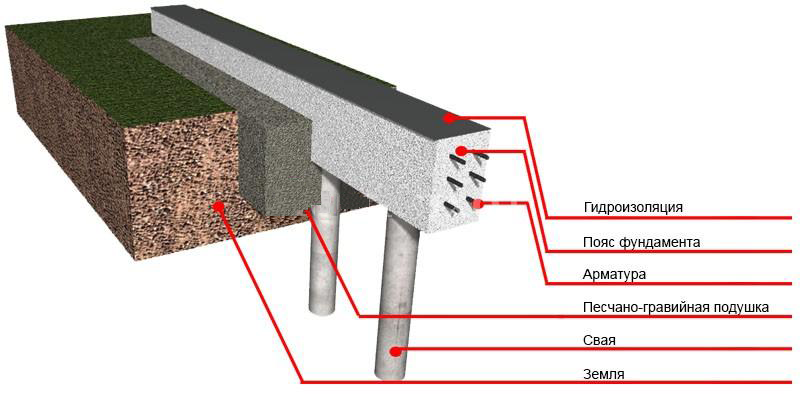

Свайно-ростверковый фундамент.

При использовании несъемной опалубки процесс выполняется аналогично с бетонированием монолитной армированной плиты. Подбетонка в этом случае отсутствует, вместо неё используется пенопласт.

Если применяется съемная опалубка, для фиксации палубы используются стойки, служащие основанием для опоры прогонов и балок. Варан свайно-плитного фундамента с висячим ростверком является самым затратным и к нему прибегают крайне редко.

Подготовка и проектирование

Перед проектированием анализируют характеристики участка, а именно:

• тип и физико-механические свойства почвы;
• степень пучения земельных масс;
• глубину сезонного промерзания грунта;
• риски подтопления, оползней и т.д.

Проводят расчеты проектных нагрузок, в том числе в процессе эксплуатации сооружения. На основе полученных данных:

1. Принимают решение о целесообразности применения свайно-плитного или свайно-ростверкового фундамента с плитой.

2. Выбирают строительные материалы (марку бетона, характеристики арматуры и т.п.).
3. Определяются с геометрическими размерами силовых элементов.
4. Рассчитывают оптимальную глубину заглубления опор.
5. Рассчитывают риски относительно осадки и различных деформаций.

Проектирование предполагает составление чертежа. Графический документ содержит сведения:

• габариты возводимой конструкции;
• сечения всех силовых элементов;
• размеры опор, плиты, ростверка, отмостки, уступов;
• места расположения свай с учетом шага;
• элементы гидроизоляции и теплоизоляции;
• особенности армирования;
• линии инженерных коммуникаций и не только.

К графическому документу прилагают:

1. Спецификации всех конструктивных элементов.
2. План установки.
3. Таблицу допустимых нагрузок.
4. Примечания относительно особенностей основания.

Чертежи свайно-плитных фундаментов:

Плитный фундамент расчет

Качественный фундамент — необходимое условие прочности и долговечности любого здания, поэтому к его расчету необходимо подходить с максимальной ответственностью.

Совет эксперта! Основным рассчитываемым параметром монолитного основания является толщина плиты, поскольку именно от толщины плиты зависят прочностные характеристики и несущая способность фундамента.

При расчете толщины учитываются характеристики грунта и масса возводимого здания. Согласно строительным нормам и правилам, минимальная толщина плитного основания под постройки из легких материалов, пенобетона либо дерева, должна составлять 20 сантиметров, под здания из кирпича — 25 сантиметров.

Главное условие — чтобы между контурами арматурного каркаса соблюдалось расстояние минимум в 7 сантиметров, а сам армокаркас был утоплен в бетон не менее чем на 5 сантиметров.

Рис. 1.4: Схема монолитного плитного фундамента

Если дом возводится на проблемных грунтах — плывунах, в болотистой местности либо на пучинистой почве, необходимый минимум толщины основания — 30 сантиметров, в таких случаях целесообразно обеспечить запас прочности фундамента, так что экономить на его толщине не стоит.

Чтобы точно рассчитать массу дома и на ее основании определить толщину плитного фундамента воспользуйтесь следующими таблицами:

Конструкция (стены)	Вес (т/м2)
Кирпичная кладка	0,794
Из ячеистого бетона (пеноблок, газоблок)	0,654
Каркасные деревянные панели с утеплителем	0,167
Из сруба (диаметр 0,24 м)	0,135
Из бруса (диаметр 0,15 м)	0,12
Цоколь из железобетона	1,5

Конструкция (междуэтажные перекрытия)	Вес (т/м2)
Из железобетона	0,405
Из дерева	0,102

Конструкция (покрытие крыши)	Вес (т/м2)
Шиферная	0,7
Жестяная либо из листовой стали	0,3

Определив вес будущей можно выполнить точный расчет толщины плиты. Приводим пример подобного расчета для дома массой 270 тонн (10*10м).

1. По таблице определяем несущую способность почвы, на которой строится здание (синие цифры);

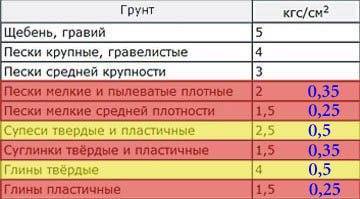

Рис. 1.5: Несущая способность разных видов грунтов

• 2. К примеру, дом будет возводится на суглинистой почве с несущей способностью 3,5 кгс/см2. Учитывая площадь застройки (10 м2), определяем оптимальную нагрузку на грунт: 10000 см2 * 3,5 кгс/см2 = 350 тонн веса с учетом массы самого фундамента (если нагрузка будет большей — произойдет усадка, меньшей — постройка может перекосится из-за сил пучения);
• 3. Определяем, какая толщина плиты нужна для достижения оптимальной нагрузки на грунт в 350 тонн (350 — 270 т. массы самого дома = 80 т.) учитывая, что плотность железобетона составляет 2,7 т/м2 : 80/2,7 = 29,7 кубов бетона;
• 4. 29,7 кубометров бетона по объему (при размере фундамента 10*10 м) заполняют толщину в 30 сантиметров.

Исходя из этого, требуемая толщина плитного фундамента исходя из несущей способности грунта и веса здания составляет 30 см.

Ленточный фундамент

Представляет из себя ленту с замкнутым контуром по всему периметру здания. Толщина контура зависит от материала дома, а заглубление — от его конфигурации. Если запланирован подвал, фундамент может уходить в почву на 3-4 метра.

Ленточный фундамент подходит для каркасных домов и бань, для увесистых строений из кирпича, керамзитобетона и шлакобетона, для зданий с подвальным помещением.

Плюсы ленточного фундамента:

— Прочный, поэтому подходит даже для дома с тяжелыми стенами: из камня, газобетонных блоков, кирпича.

— Позволяет сделать цокольный этаж, подземный гараж или подвал.

Минусы ленточного фундамента:

— Заливать ленту фундамента лучше за один раз, чтобы не появились холодные швы.

— Его не используют на заболоченной почве и подвижном грунте: из-за движений почвы лента испытывает разное давление и трескается.

Заливка бетона.

Все работы по заливке бетона в каркас фундамента должны быть рассчитаны таким образом, чтобы постараться уложиться в один день

При этом особое внимание следует уделить организации непрерывной подачи бетонного раствора на строительную площадку

Заливка производится равномерно, начиная от края фундаментной плиты.

Свежезалитый бетонный раствор содержит в своем объеме значительное количество воздуха. Удаление воздушных пузырьков производится глубинной вибромашиной. Рукав виброустройства как можно чаще погружают в раствор на полную высоты плиты, дожидаясь видимого прекращения усадки жидкого бетона.

Заливка ростверка производится сразу же после того, как бетон фундаментной плиты наберет прочность, достаточную для установки на нее внутренней части деревянной опалубки. Наружная часть уже установлена и является единым целым с опалубкой плиты фундамента.

По окончанию заливки фундамент и ростверк покрываются гидроизолирующей пленкой. Срок отвердения бетона – одна неделя. По мере высыхания бетона под пленкой следует гидроизоляцию снимать и поливать поверхность водой.

Обустройство фундамента в виде монолитной питы с ростверком может стать наиболее разумным вариантом при строительстве массивных домов на слабых грунтах. Привлекателен такой вариант и возможностью развязать почву и пространство под полом, тем самым улучшая теплоизоляцию. При этом работы подобного уровня могут выполняться как сторонней бригадой строителей, так и собственными силами владельца строящегося дома.

По своей сути, фундамент монолитная плита с ростверком являет собой сооружение свайного или столбчатого типа, верхняя часть которого усилена, объединяет оголовки свай.Существуют различные её разновидности, которые классифицируются по различным критериям, зависящим от исходного материала, метода обустройства, а также различают по способу расположения относительно почвы.

Такой фундамент бывает как ленточным, так и сплошным. По первому варианту соединение верхушек происходит «линией», а по второму – единой поверхностью.Перед тем, как мы перейдём к рассмотрению особенностей вышеописанного материала, следует определиться с тем, что такое ростверк.Этим термином называют верхнюю часть фундаментного основания столбчатого или свайного типа, распределяющую нагрузку на основные части конструкции. Изготавливается в двух формах – плиты и балки.

Их необходимо установить на столбы, после чего по ним и будет распределена нагрузка.Они являют собой опору всей конструкции. Кроме всего прочего, термин «ростверк» может распространяться и на настил, выполненный из брусьев или брёвен, в последующем укладываемых на поверхность. Такой тип ростверка используется при обустройстве основания для деревянных построек.

Основная цель ростверка заключается в точном и грамотном распределении нагрузки на фундаментное основание. В связи с тем, что сваи монтируются в некоторой отдалённости между собой, для придания поверхности равномерности следует использовать какую-либо конструкцию, соединяющую между собой сваи и распределяющей нагрузку.

Распространяться это должно фактически на всю поверхность.Кроме всего прочего, ростверк способен прекрасно преодолевать и задачи, связанные с укреплением фундамента.Таким образом, он делается значительно более устойчивым. Таким образом, исключается возможность движение свай в случае осадки грунта. Также будет исключена и осадка данных элементов.Также ответим и на другой вопрос – что такое монолитная плита?

Она является одной из разновидностей традиционных фундаментов. Её можно выполнять в двух видах – незаглублённом и мелкозаглублённом.Во втором случае возведение конструкции будет производиться на глубине около 45 сантиметров. Такая разновидность фундаментного основания должна быть армирована по всему сооружению.

Этой особенностью данный тип отличается от ленточного.Подобное конструктивное отличие даёт возможность плите монолитного типа выносить сильные нагрузки, вызываемые неравномерным движением почвы

Это особо актуально и довольно-таки важно для оснований, возводимых на проблемном грунте. В связи с этим также встречается такое название, как «плавающая плита»

Дом на курьих ножках?

Свайный фундамент очень сложно укладывается в систему представлений российского человека об основании дома – каркасное строение на сваях в народе называют «картонным домиком на курьих ножках»… Ведь мы строим на века (чтобы внукам и правнукам досталось), с огромным запасом прочности (на всякий случай). И всем понятно, что бетон прочнее и долговечнее даже самой лучшей стали. Значит, выбор очевиден? Ан нет.

Экономические условия меняют национальный менталитет, заставляя порой решать проблемы с жильем здесь и сейчас, для себя, а не для будущих поколений. К примеру, стоимость петербургских квартир делает строительство дома в пригороде весьма выгодным предприятием, а технологии более дешевого строительства легких деревянных домов позволяют использовать свайный фундамент, что значительно сокращает бюджет стройки. И рассуждение о долговечности постройки теперь выглядит так: «На мой век хватит».

Свайный фундамент

Итак, какие возможности у свайного фундамента для деревянных домов? Во-первых, его можно возводить на любом грунте (кроме скального); во-вторых, строительство не зависит от сезона; в-третьих, происходит очень быстро (за один-два дня); в-четвертых, недорого.

Свайно-винтовой фундамент

Дополнительную экономию может дать замена бетонного ростверка на металлическую или деревянную обвязку. И заметьте, когда строительные работы и фасадная отделка будут завершены, никто никогда не догадается, на каком фундаменте стоит ваш деревянный дом.

Помогла ли вам статья?

ДаНе очень

Подготовительные работы

Как и в случае с обычной монолитной плитой, монтаж фундамента начинается с подготовки котлована. Разметка по периметру котлована обязательно предшествует началу работ. Параметры углубления планируются на 10 м шире, чем периметр будущего дома, чтобы было место для установки опалубков. Дно котлована утрамбовывается вручную или при помощи специальной техники.

Подготовка котлована При сильно нестабильном грунте фундамент дополнительно укрепляют сваями. Опорные конструкции стоит устанавливать там, где ожидается большая нагрузка на несущие элементы. Сначала выполняется бурение скважин, в образовавшиеся проемы укладывается подушка из песка устанавливается арматура, а стены укрепляют рубероидом. А после скважины заливаются бетоном.

Возможно сочетание монолитной плиты со свайно винтовым фундаментом. Только при использовании металлических элементов обязательно потребуется антикоррозийная обработка.

На дно приготовленного углубления застилают геотекстиль, чтобы не допустить вымывание грунта. Следом засыпается песок слоем приблизительно в 30 см. Покрытие тщательно утрамбовывается и выравнивается.

Сверху укладывается гидроизоляция. В качестве материала может быть использован рубемаст или стеклоизол. В их состав входит стеклоткань с битумом.

Установка опалубок Завершающим этапом подготовки фундамента плиты с ростверком является опалубка. Причем для ростверка ставятся отдельные щиты поверх основной конструкции. Бетон имеет свойство сильно давить на стенки опалубки в процессе заливки, поэтому мастера ставят специальные крепежи, чтобы подготовленная конструкция не сместилась, а раствор не приставал к стенкам, их закрывают полиэтиленом.

А есть ли выбор?

Существует ряд ситуаций, когда выбора между плитным фундаментом и свайным просто нет и быть не может. В силу их конструктивных особенностей. К примеру, все дома из кирпича, бетона и блоков по причине большого веса здания требуют более надежного и прочного основания, нежели сваи. В таких случаях обычно речь идет об использовании плитного фундамента (монолитного или блочного), размышляют о толщине плиты, уровне ее заглубления, о замене на более легкую «ленту» или, напротив, усилении с помощью свай и ростверка. Конкретные параметры плиты зависят от грунта и этажности дома.

Есть и обратная ситуация, когда безальтернативным вариантом выступает свайный фундамент. Речь идет о строительстве на заболоченных участках и на грунтах с низкой несущей способностью (каких, к примеру, в Ленинградской области и других регионах России достаточно). Плиту в таких местах не соорудить, а установленные на определенную глубину (от 3 до 7 м) сваи упираются в прочный грунт и создают надежную основу для монолитной железобетонной конструкции, называемой ростверком, который равномерно распределяет нагрузки на сваи. В этом случае особенно важны точные конструкторские расчеты.

Когда же вы собираетесь строить деревянный или каркасный дом, вот тут появляется возможность как плиту соорудить, так и сваи применить – выбор за вами.

Конструктивные элементы ростверкового фундамента на забивных сваях

Железобетонные сваи производят в заводских условиях из тяжелого бетона класса прочности В22,5 и выше. Конструкции усиливают каркасами из арматурных стержней и проволоки. Для этих ЖБИ характерны:

• высокая прочность;
• устойчивость к температурным перепадам;
• стойкость к агрессивным средам (повышается путем специальных добавок в бетонную смесь).

Ростверк – это верхняя часть свайного фундамента, связывающая оголовки забивных свай в единую силовую конструкцию.

Виды ростверков в зависимости от применяемой строительной технологии:

• Монолитные. Процесс устройства монолитных ростверков между оголовками забивных свай похож на возведение обычного монолитного ленточного фундамента. В подготовленную опалубку, в которую установлен арматурный каркас, заливают бетонную смесь. При строительстве крупногабаритных сооружений в качестве ростверка заливают не ленту, а плиту, расположенную по всей площади строения.
• Сборные. Собирают из отдельных железобетонных элементов заводской готовности. Соединение – на замках, которые после укладки балок замоноличивают.
• Сборно-монолитные. Комбинированные конструкции, состоящие из монолитных и сборных участков.

Ростверки различают и по месту размещения над уровнем грунта:

• Высокий. Основание с высоким ростверком обычно строят на сильнопучинистых грунтах. Между нижней частью здания и поверхностью грунта остается свободное, хорошо вентилируемое пространство. Минусы устройства висячего ростверка на забивных сваях – невозможность устройства подвальных помещений и потребность в дополнительном утеплении пола.
• Низкий. Подошва монолитного ростверка или нижняя грань железобетонных балок опирается на поверхность грунта.
• Заглубленный. При его сооружении устраивают траншею глубиной 300-400 мм, которая упрощает устройство опалубки и создание монолитного ростверка.

Стоимость закладки СПФ

Это не самое дешевое решение, но экономически и эксплуатационно оно более выгодно, чем некоторые другие традиционные технологии. Без детальных расчетов ни один специалист не возьмется называть даже приблизительную стоимость будущей конструкции. Для примерного определения стоимости учитывается марка бетона, размеры и материал свай, толщина плиты и другие исходные данные. Нужно учитывать затраты на транспортировку стройматериалов и работу специальной техники.

Дом на свайно-плитном фундаменте.

Без услуг специалистов при возведении СПФ даже в частной застройке обойтись практически невозможно, они понадобятся хотя бы на начальном (проектировочном) этапе.

Фундамент – монолитная плита на буронабивных сваях

Для нашего загородного дома, который мы строим в неблагоприятных гидрогеологических условиях был выбран фундамент – монолитная плита на буронабивных сваях. Проектная площадь фундамента – 55 кв.м. В тексте пошаговое описание обустройства фундамента с фотографиями. Общая стоимость фундамента – немного меньше двух тысяч долларов. Стоит отметить колорит нашей молодой семьи, помимо нас, это еще плюс два поколения инженеров-строителей с обеих сторон. Нужно ли говорить, что каждый шаг в процессе постройки нашего загородного дома напоминает консилиум. Фундамент, как основа будущего дома был тщательно продуман и выдержит нагрузку нашего небольшого дома, даже если сверху надстроить еще пару этажей, помимо спланированных двух.

Выбор типа фундамента

Почему выбор пал на такой тип фундамента, а не, например, ленточный, или на бетонных блоках? Из-за возможного оседания данного ленточного фундамента под воздействием грунтовых поверхностных вод. Кроме того грунты на нашем участке слабые (стандартные грунты в нашей лесистой местности – серые подзолистые), а плита будет устойчива к смещению грунтов.

Но остановится только на монолитной плите – было бы слишком просто. Было принято решение дополнительно укрепить фундамент сваями, и именно буронабивные сваи используются в неблагоприятных гидрогеологических условиях. Такой вид свай кроме основных плюсов имеет еще одно неоспоримое преимущество перед другими – низкая стоимость.

Подготовительные работы

Первым делом была сделана разметка и потом проведены земляные работы. Экскаватор сравнял землю (надо отдать должное дядечке водителю, настоящий перфекционист, он все старался сделать под прямым углом, подравнивал, делал работу ну прям с любовью) , отбили отметки четырех точек, разбили оси под углы 90 градусов (теодолитом, хотя можно пользоваться, например «египетским треугольником» ).

Кстати, несоответствие осей готового фундамента полсантиметра, которое получилось в готовом фундаменте, вполне не плохой результат.

Обустройство буронабивных свай и подбетонка

Следующим шагом, ручным буром (работали два человека), бурились скважины под сваи, глубина каждой – 2 метра(минимальная глубина – 1.5 метра). Сваи запроектированы по углам фундамента и серединам сторон, всего восемь штук.

После, по плоскости отсыпали 15 см щебня, который разравняли, а затем электротрамбовкой тщательно утрамбовали. Щебень – важнейший элемент дренажа фундамента.

Собрали металлическую опалубку. Вообще, можно сделать самодельную опалубку из досок, но металлическая лучше и удобнее. Её легко арендовать на несколько дней.

При заливке монолитного фундамента – плиты, нужно заранее спроектировать некоторые коммуникации. Так что ,еще до заливки подбетонки, вывели короб под ввод воды в дом и вывод канализации с помощью канализационной наружной трубы.

Связали столбы арматуры – арматурный каркас свай, и поместили их в подготовленные скважины, засыпали щебнем

Выставили опалубку и миксер с бетоном B 15 П3 залил пятно дома (на высоту 10 см), сваи.

Опалубка использовалась металлическая, благодаря такой опалубке стены плиты получились ровные, без видимых стыков, да и скорость установки такой опалубки выше.

Надо сказать, подбетонка необходима согласно стандартов СНиП 52-01, СП 52-101/ 2003 и СП 50-101/2004 и выполняет ряд функций:

– выравнивает поверхность для последующего укладывания арматурного каркаса;

– служит как дополнительная гидроизоляция;

– равномерно распределяет силы, возникающие в грунте.

Монолитная плита

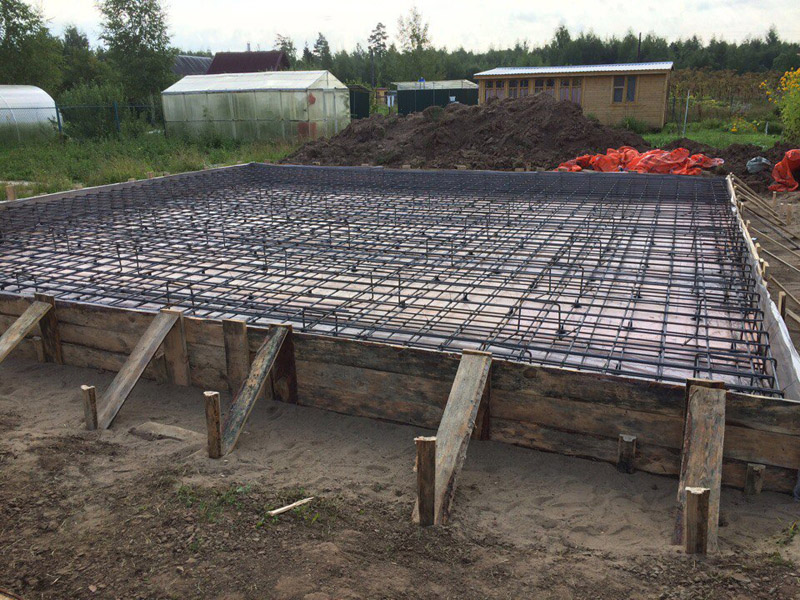

Всего день бетон постоял, после чего, связали арматуру (ячейка 80х80 внизу и вверху), выставили опалубку и залили бетоном B 25 П3, толщиной 30 см.

Выбрали обычную металлическую арматуру, хотя были предложения попробовать инновационную арматуру из стеклопластика, но отказались от этой идеи из-за того, что технология не проверена временем (по крайней мере, в наших широтах, а дом строится « на века»). Вяжем арматуру сами обычным крючком, отожженной проволокой.

Фундамент по периметру обработали мастикой гидроизоляции в один слой и через день битумным праймером холодного применения, также в один слой (вдвоем эти этапы сделали за пару часов каждый).

Фундамент обошелся нам сравнительно недорого, как для такого прочного, всего в пару тысяч долларов «на все про все» (правда это при небольшой площади, всего в 55 кв.м, очень многие норовят сказать о таких удивительно маленьких размерах будущего дома и сравнить размеры ну, например, с гаражом). Рекомендовать ли такой фундамент другим? Мы довольны, как сказала одна барышня «он очень красивый». Какой бы вы фундамент не выбрали, в зависимости от гидрогеологических условий на участке, главное, аккуратность в работе.
