Плюсы и минусы
Как любой из типов конструкций, свайно-ростверковый также имеет свои достоинства и недостатки.
К достоинствам нужно отнести:
- устройство на любых грунтах, в том числе и там, где невозможно строительство ленточного либо плитного оснований;
- независимость возведения фундамента и зданий от рельефа местности;
- заложение фундаментов в местах, где грунтовые воды расположены близко к поверхности;
- формирование свайного поля отдельно от ростверка;
- расположение высокого ростверка в основании здания, практически исключает вероятность подтопления во время паводков;
- возможность строительства собственными руками без привлечения крупных механизмов;
- экономия при возведении такого вида основания под строительство может достигать 25% в сравнении с традиционными видами фундаментов;
- возможность строительства зданий сложных геометрических форм;
- высокая скорость строительства.
При всей видимой привлекательности у этой конструкции есть свои минусы:
- невозможность устройства подвальных помещений или нулевого (цокольного) этажа;
- ростверковый фундамент невозможно сделать в каменистых грунтах;
- для возведения такой конструкции необходимо тщательное изучение грунтов на участке;
- проблематично ведение строительных работ в местах, где присутствует горизонтальное смещение грунтов.
Расчёт
Чтобы произвести расчёт, надо собрать всю информацию о территории, на которой планируется возведение конструкции.
Для расчётов нужны сведения о:
- физико-географических условиях;
- геологическом строении;
- гидрологических условиях;
- физических свойствах грунта.
На основе этой информации:
- определяются параметры ростверка;
- вычисляются нагрузки;
- рассчитывается глубина заложения;
- определяется необходимое количество опор;
- вычисляется диаметр свай или столбов.
Эту работу желательно поручить специалистам, так как минимальный промах в расчетах ведёт к плачевным последствиям.
Расчет
Порядок расчета СПФ сложен, для неподготовленного человека эта процедура представляет собой непреодолимую задачу. Свайно-плитный фундамент, конструкция которого состоит из двух узлов, требует параллельного расчета несущей способности подземной и надземной частей основания. Необходимо определить:
- конфигурацию свайного поля;
- тип свай;
- количество вертикальных опор;
- схему их размещения;
- глубину и способ погружения.
Не менее сложен расчет плиты, при котором следует определить следующие параметры:
- степень осадки как самой плиты, так и всего основания в целом;
- уровень крена плоскости;
- конфигурацию плиты с учетом неравномерного расположения свай.
Кроме того, расчет нагрузки на основание выполняется по весу здания. Он складывается из двух величин — строительных конструкций и полезной нагрузки, состоящей из веса отделочных материалов, мебели, людей, прочих предметов и материалов. К этому прибавляют снеговую нагрузку на кровлю в зимнее время, степень воздействия ветра и прочие внешние факторы. Особенно сложно рассчитывать плитно-свайный фундамент для здания повышенной этажности, испытывающего увеличенные внешние нагрузки в сочетании с эксплуатационными воздействиями.
Для выполнения корректного и верного расчета требуется привлечь грамотного и опытного проектировщика, специализирующегося на фундаментах подобного типа. Попытки самостоятельно решить вопрос обречены на провал, поскольку, помимо математических формул, потребуются данные геологоразведки, значения сезонных колебаний уровня грунтовых вод, глубины промерзания почвы и прочие специальные показатели. Как вариант, могут быть использованы онлайн-калькуляторы, которых в сети имеется немалое количество.
Выполнение ростверка
Ростверк делается из бетонной или железной балки, задача которой – выполнять соединительные функции вертикальных элементов строительной конструкции.
Выполнение ростверка происходит следующим образом. Промеж столбов роется траншея, ее глубина должна быть не меньше тридцати сантиметров. Ширина должна быть такой, чтобы в нее поместилась опалубка. Ее наличие обязательно, так как заливка бетона в землю является технологической ошибкой.
После этого можно насыпать песок в пределах десяти сантиметров и настилать ленту рубероида. Опалубка устанавливается промеж столбов.
Арматура монтируется на дне скважины, при этом она должна выходить за поверхность примерно на три сантиметра. Для того чтобы арматура не заржавела, она должна быть погружена полностью в бетон.
После того как бетон был залит, он нуждается в увлажнении. Для этого необходимо в течение семи дней поливать его водой. Данная процедура необходима для того, чтобы бетон смог набрать крепость.
Далее, когда опалубка будет снята, необходимо убрать и песок, который был насыпан под ростверк. В итоге должно получиться что-то наподобие мостика межу столбами. Этот воздушный промежуток необходим для расширения земли в зимнее время.
Выбор вида свайного ростверка
Возведение ростверка свайного фундамента позволяет распределить нагрузки (эксплуатационные, конструкционные и ветровые) на пласты грунта, в которые установлены сваи.
Ростверковый фундамент на сваях по параметрам разделен на виды:
• высокий ростверк, расположенный на расстоянии 10-20 см от отметки 0.00
• ростверк повышенный, расположенный вровень с землей
• низкий (заглубленный).
Наиболее популярным видом ростверка на сваях является высокий, расположенный над землей на высоте 15 см. Данная высота позволяет нивелировать воздействие пучинистых сил, поднятие ростверка и возможность вырыва свай. Однако, наличие пространства между почвой и полом фундамента потребует дополнительных мероприятий по теплоизоляции.
Ростверк повышенный располагают непосредственно на грунте. Для предотвращения негативного влияния сил пучения под ростверком необходимо убрать почвенный слой на 15 см.
Правила выполнения работ
Порядок проведения работ:
На подготовленном месте осуществляется установка бурового оборудования, для изготовления скважины по указанным в проекте размерам.
Для обсадных труб из пластика и металла применяется вкручивающий трубы ствол. Параметры требуемого уровня также содержит проектная документация.
Для скрепления отдельных участков между собой используются методы, характерные для труб данного типа (так называемая «опережающая проходка»).
После завершения формирования бурового столба проводится выборка почвы, которая осыпалась по ходу работы.
Готовая шахта оснащается арматурным каркасом для свай.
Для порционной подачи подготовленной цементно-песчаной смеси применяется бетонолитая труба
Этот процесс называется «набивкой свай».
При извлечении секций из скважины важно соблюдать поочередность.
Чем хорош безопасный метод использования буронабивных свай и обсадной трубы:
- Открывает возможности проведения строительных работ впритык к уже существующим сооружениям, так как ударные и вибрационные явления по ходу выемки грунта отсутствуют.
- Можно работать на сложных почвах – водонасыщенных, слабых, осыпающихся, солончаковых, с плавунами.
- Гарантируется идеальная вертикальность и высокое качество бурильных мероприятий.
- Буровые механизмы обладают высокой производительностью.
- Есть возможность проведение работ на глубине, в условиях перекрытого горизонта.
- Свайные работы отличаются хорошей безопасностью.
- Скважинные шахты надежно защищаются от обрушения на всех этапах реализации технологии.
- Буровая шахта защищена от грунтовых вод.
- Эффективное заливание бетонного раствора без шеек дает возможность практически полностью избегать потерь материала.
- Просчеты по ходу монтажных работ сведены к минимуму.
- Бур дает возможность проведения разбуриваний и расширений, а также извлекать по ходу заглубления валуны и крупные фракции.
- Возможность постоянного контроля соответствия проектным параметрам.
- Готовый колодец обладает максимально возможной несущей функциональностью. Это достигается наличием очень качественных стенок.
Обсадные трубы могут изготовляться также из пластика следующих разновидностей:
- ПВД – полиэтилен высокого давления.
- ПНД – полиэтилен низкого давления.
- ПНП – полиэтилен низкой плотности.
- ПВХ – поливинилхлорид.
Что такое свайно-ростверковый фундамент
Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.
Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки. В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.
Так выглядит свайно-ростверковый фундамент вынутый из земли
Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи. Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.
Различают свайные фундаменты с высоким и низки ростверком
Высокий ростверк находится выше уровня земли. Чаще всего его делают из металла — швеллеров большого сечения или квадратных металлических труб. Еще делают такой ростверк из бетона, но его устройство сложнее: приходится придумывать, как залить ленту на расстоянии от земли.
Как работает ростверк и что он дает
Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.
Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)
Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай. Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.
Ленточный фундамент на сваях
Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.
В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.
Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)
Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.
В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.
При воздействии сил пучения на ленту, «пятки» свай, да и они сами, не дают возможности грунтам сдвинуть фундамент. Потому ленточно-свайные фундаменты — отличный выбор на сильно пучнистых почвах. Затраты при этом гораздо выше, чем при строительстве обычного свайного фундамента, но намного ниже, чем при строительстве ленты ниже глубины промерзания.
Технология строительства
Устройство свайного фундамента и монолитного ростверка можно разбить на несколько этапов:
- подготовительные работы;
- установка свай;
- устройство ростверка.
Подготовительные работы
В процессе подготовки площадку под строительство выравнивают, планируют (насколько это возможно – ведь вся прелесть свайных фундаментов в том и состоит, что рельеф местности остается практически неизменным).
Затем производится разметка: размечаются оси фундамента, места установки свай. Желательно на этом этапе иметь на руках чертеж свайного фундамента с монолитным ростверком, разработанный опытным проектировщиком.
На чертеже указываются все необходимые размеры и другие сведения: количество свай, шаг их расстановки, диаметр арматуры и геометрические размеры арматурных каркасов.
Установка свай
По разметке при помощи специальной машины или садового бура бурятся скважины. Для большинства домашних построек достаточно диаметра 200-250 мм.
Далее выполняются работы в следующем порядке:
из гидроизоляционного материала (например, из рубероида), скручивается труба опускается в скважину. Цель данной операции – гидроизолировать стенки сваи. Можно вместо рубероида использовать пластиковую или асбоцементную трубу. Поскольку в данном случае рассматривается вариант устройства висячего ростверка, то гидроизолирующая труба должна выступать над уровнем земли. На сколько — зависит от конструкции фундамента и рельефа местности
Зазор между землей и подошвой ростверка может быть различным в каждой конкретной точке – важно, чтобы о располагался строго горизонтально (или перпендикулярно сваям);
в трубу устанавливается арматурный каркас, состоящий из 3-4 стержней. Длина арматуры должна быть таковой, чтобы ее верхний торец возвышался над торцом трубы на 200-250 мм;
гидроизолированная скважина заливается бетоном.
От марки бетона зависит несущая способность сваи. Например, бетон марки 100 выдержит нагрузку до 100 кг/кв. см включительно. То есть свая диаметром 200 мм (площадью сечения 314 кв. см) способна выдержать 31,4 тонны.
Однако это не значит, что на таких сваях можно возводить такие тяжелые строения – следует поинтересоваться несущей способностью грунта, на который опирается фундамент.
Сухой грунт, расположенный ниже глубины промерзания может иметь несущую способность всего 6 кг/ кв. см.
Монтаж ростверка
Применение столбчато-ростверкового фундамента допускает, чтобы ростверк был смонтирован как из монолитного, так и из сборного железобетона. Часто можно услышать разнообразные мнения по поводу того, на каком расстоянии от земли должен непосредственно находиться ростверк. Но глубина его заложения определяется несколькими параметрами. Например, недопустимо монтировать ростверк впритык с уровнем земли, когда на участках преобладаю рыхлые и пучинистые грунты.
Вторым этапом изготавливают металлический каркас, который закладывается в форму и приваривается к концам оставленной арматуры самих опор. Далее заливают раствор, удаляя из него воздух. Когда раствор полностью затвердеет, опалубку снимают, вместе со слоем песка. В результате столбчато-ростверковый фундамент, который может прослужить много десятков лет полностью готов. Самое главное соблюдать все расчеты и требования, особенно когда ведутся изыскания грунтов на участке под постройку.

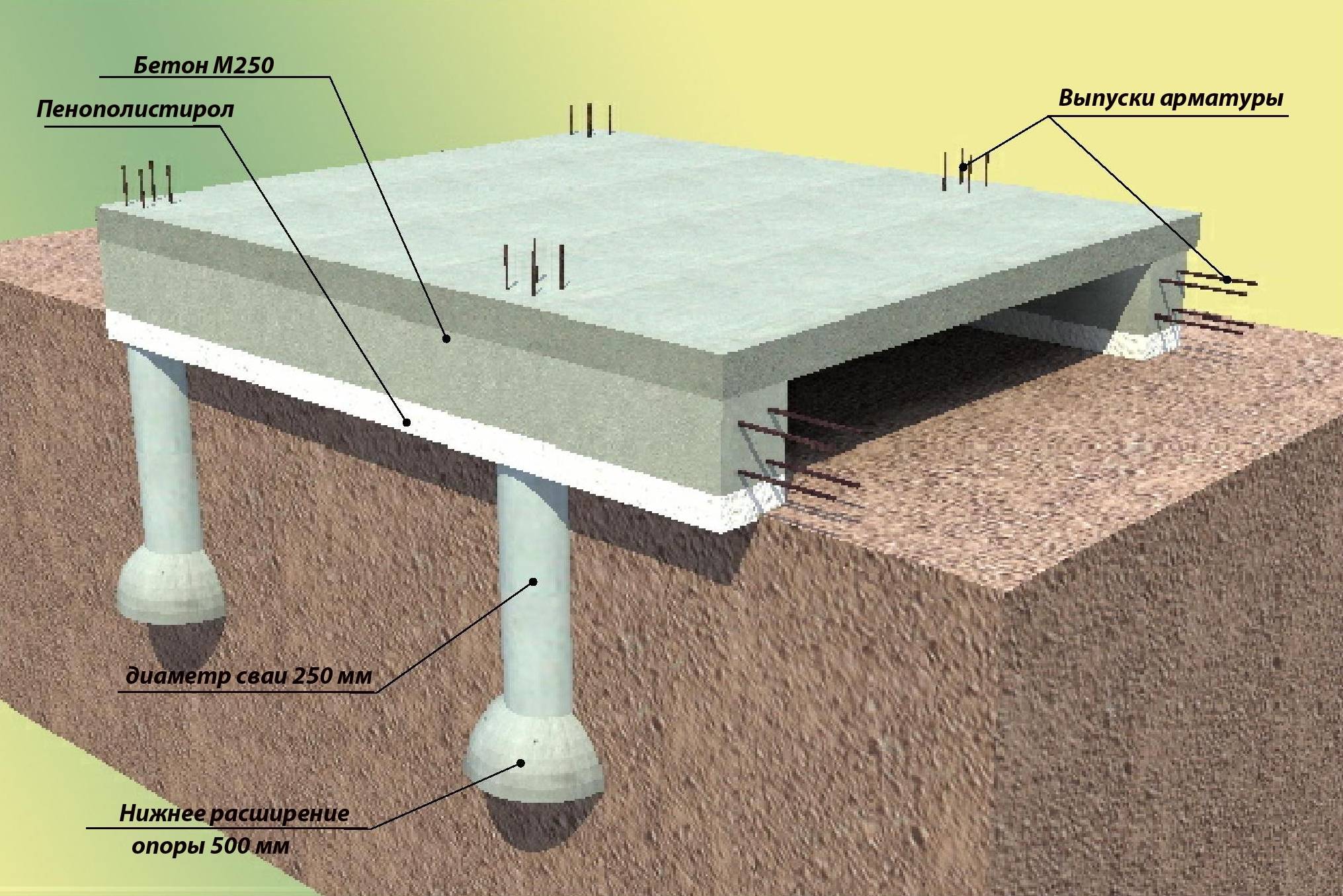

Конструктивные особенности свайного фундамента с монолитным ростверком
Существует два варианта исполнения монолитного ростверка:
- плитный – ростверк, связывающий в единую систему все сваи;
- ленточный – ростверк, соединяющий сваи последовательно.
Плитный ростверк устраивается под всей площадью здания, ленточный – только под несущими стенами.
Наиболее распространенным в частном строительстве является ленточный монолитный ростверк, так как особо тяжелых построек в индивидуальном хозяйстве не возводится, а материалоемкость плитного ростверка в несколько раз выше ленточного.
В свою очередь, ленточный ростверк также делится на несколько разновидностей, характеризующих его положение относительно грунта:
- висячий (высокий) – размещается выше поверхности земли. Расстояние от его подошвы до грунта – не менее 10-15 сантиметров. Данный вид ростверка целесообразно применять на пучинистых грунтах;
- наземный – ростверк, подошва которого лежит на уровне поверхности земли на подушке (песчано-гравийной или песчаной). Такая конструкция приемлема только на непучинистых или слабопучинистых грунтах. Грунты, подверженные пучению в период морозов способны оторвать ростверк от свай;
- низкий – заглубленный ростверк. В пучинистых грунтах он заглубляется на глубину промерзания, на грунтах более благополучных глубина погружения ростверка в грунт может составлять всего 200-400 мм.
Из всех видов ростверков наиболее распространенными в индивидуальном строительстве являются висячие: они достаточно прочные, чтобы служить надежной опорой легким постройкам. Их устройство не требует проведения земляных работ.
Большинство построек (дач, бань и пр.) возводятся с использованием фундамента на буронабивных сваях с монолитным ростверком – самого дешевого и не требующего больших трудозатрат варианта.
Плюсы и минусы свайно-ростверкового фундамента
Этот тип основания имеет свои преимущества.
- Малое количество земляных работ.
- Меньшая трудоемкость, чем для ленточного фундамента.
- При правильной теплоизоляции висячий ростверк позволяет снизить теплопотери благодаря тому, что он не соприкасается с землей.
- Меньше расход стройматериалов, а значит, и денег, чем для строительства ленточного фундамента, если делается небольшое количество свай (экономия может составить до 30%).
К недостаткам и сложностям этого типа основания относятся
- необходимость бурения глубоких скважин при установке буронабивных свай,
- необходимость теплоизоляции пола, а иногда и создания имитации цоколя в случае висячего ростверка для утепления дома.
Железобетон наиболее популярен в индивидуальном строительстве для домов как материал для ростверков — как на монолитных, так и сборных. Он выгодно отличается от дерева и металла, так как дерево подвержено гниению, а металл — коррозии. Монолитный фундамент имеет свойства, отличающие его от сборного. Прежде всего, это более высокая прочность и надежность, так как он отливается как единое целое.
Устройство ростверка
Для фундамента частного дома выполняется железобетонный ленточный ростверк. Легкие конструкции, например бани, дачные брусовые домики допускают использование деревянного ростверка. Самый простой и менее трудозатратный вариант — низкий ростверк, который возвышается над уровнем земли на 0,2-0,3 м. Высокий ростверк до 0,5-0,6 м может использоваться на влажных почвах, для максимального поднятия дома от поверхности.
Устройство основания и опалубки
Для низких ростверков применяется гравийно-песчаная подушка 10-20 см, поверх которой укладывает подбетонка — 5 см слой тощего бетона и гидроизоляция. В качестве гидроизолирующего слоя используется рубероид или гидроизол. Опалубка монтируется из досок по всей длине ростверка.
Армирование
Технология армирования ленточного ростверка подразумевает продольную укладку стержней арматуры, которые связываются как между собой, так и с арматурой буронабивных свай. Правильное армирование обеспечивает жесткое соединение буронабивной опоры с ростверком. На растянутых участках укладывается 4 стержня арматуры 20 мм, на углах — 12-15 мм. Для крепления арматуры в единый каркас применяются вертикальные пруты 5-8 мм, расстояние между ними составляет 25-30 см. Узел связки арматурных каркаса и ростверка будет выглядеть следующим образом:
Заливка бетона
Бетон класса В12,5…В15 заливается внутрь опалубки и утрамбовывается виброоборудованием. При температуре воздуха +25 С бетон необходимо периодически увлажнять. Для обеспечения постепенного затвердевания ростверк нужно закрывать полиэтиленом. Окончательно свайно-ростверковыйфундамент на сваях будет готов через 20-25 дней.
Расчет свайно-ростверкового фундамента
Расчет комбинированного основания с железобетонным ростверком состоит из двух частей:
Расчет свайного поля
Структура и принцип расчета зависит от типа используемых опор. Для винтовых опор при расчете определяется их диаметр, размер лопастей, глубина заложения, расстояние между сваями. Рассчитывая буронабивные опоры необходимо определить глубину, диаметр и шаг, а также произвести дополнительный расчет армирования.
Расчет железобетонного монолитного ростверка
Цель расчета монолитного ростверка свайного фундамента заключается в вычислении продавливания конструкции, ее возможности противостоять изгибающим нагрузкам и определении прочности сечения при воздействии поперечных сил. Процесс расчета подробно описан в СНиП 3.03.01-87, СП «Проектирование и устройство свайных фундаментов» и ГОСТ Р 52086-2003. В сфере частного домостроения производить эти сложные расчеты не целесообразно. Достаточно определить основные размеры обвязки для свайного фундамента:
Глубина заложения ростверка
Глубина заложения напрямую зависит от того, какой тип фундамента был выбран. Напомним, что относительно уровня земли свайно-ростверковый фундамент может быть висячим, повышенным, мелко- и глубоко заглубленным. Свайная часть комбинированного свайно-ростверкового фундамента закладывается как минимум на глубину промерзания почв. Оптимальная глубина заложения ростверка — 10-30 см ниже нулевого уровня. Чем тяжелее масса дома, тем больше должен заглубляться ростверк.
Если ростверк недостаточно заглублен, то фундамент может дать усадку, которая приведет к исчезновению воздушной прослойки между грунтом и монолитной лентой.
Ширина ростверка свайного фундамента
Ширина обвязочной монолитной ленты определяется по формуле:
В = М/L*R
где: В — ширина ленты; М — масса дома (материалы + нагрузки); L — длина ростверка; R – коэффициент несущей способности грунта, определяемый по таблицам в СНиП.
Высота ростверка свайного фундамента
Высота зависит от типа стройматериала, из которого будет возводиться дом. Под газобетон достаточно высоты 40 см, для силикатных блоков — 50 см, более тяжелых материалов — 60 см. Относительно ширины высота ростверка должна составлять 90-110%.
Если ростверк будет одновременно являться цоколем дома, то следует сделать его повыше — 50-60 см. Это необходимо для устройства продухов, которые располагаются на высоте 30-40 см от нулевой отметки.
Рекомендуем к прочтению
Свайный фундамент с ростверком под газобетон
Подробнее
Пример расчета ростверка для свайного фундамента: строится дом из газобетона с длиной несущих стен 100 м на плотных песках с использованием винтовых опор диаметром 108 мм. Масса дома составляет 55 т. Заглубление ростверка, учитывая массу строения, принимаем 0,2 м. Рассчитываем ширину: В = 55 т/100 м * 75. Ширина составляет 41 см (по другому расчету 10,8 см + 30 см = 40,8 см). Высота ростверка будет составлять 40 см, из которых 20 см будет заглублено под землю.
Особенности отличия свайных фундаментов

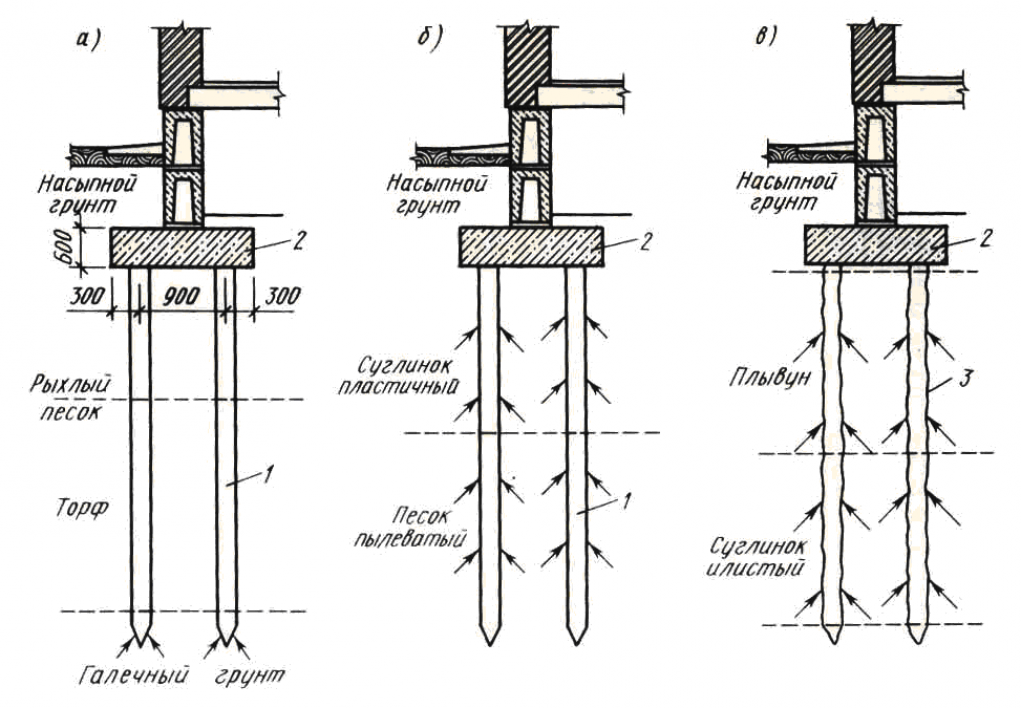

схема свайного фундамента с роствеком
Монолитный фундамент с ростверком для строительства помещения представляет собой конструкцию, в которой несущие сваи изготовлены заливкой бетонной смеси в заранее пробуренные скважины. Изготовленные таким методом сваи на глубине ниже предусмотренных норм промерзания почвы связываются монолитной конструкцией ростверка в верхней части поверхности почвы. Рекомендуемая область применения для строительства домов из дерева, легковесных монолитных блоков (пенобетон, газобетон) и металлических каркасов.
Свайный фундамент с монолитным ростверком представляет собой конструкцию, в которой вертикально стоящие сваи покрыты сверху армированной бетонной плитой. В строительстве применимы различные материалы для изготовления ростверка, но железобетонные являются наиболее эффективными.
Данный вид основы для строительства помещения имеет характеристики, которые ставят его на ступень выше в отношении использования традиционного ленточного фундамента. Благодаря своим конструктивным особенностям он имеет минимальную усадку и финансовую экономичность, что является немаловажным фактором для строительства. Единственным небольшим минусом можно назвать применение специализированной техники для бурения и монтажа некоторых элементов фундамента.
Фундамент по технологии ТИСЭ позволяет изготовления большинства этапов самостоятельно без применения специализированной техники. Так же он является менее затратным в финансовом направлении относительно остальных видов свайных фундаментов. Автором этой технологии является Р.Н. Яковлев, который изобрел ручной бур способный изготавливать скважины для заливки свай особым образом. По мере заглубления скважина расширяется в основании, чем формирует при заливке ее бетоном конструкцию с более широкой площадью опоры на твердые слои грунта. Сваи особой формы так же связываются монолитным железобетонным ростверком, что позволяет стать основой как для легко несущей конструкции, так и для полноценного традиционного строительства из камня.
Из чего изготавливают сваи?
К сваям можно отнести удлиненные стальные стержни, которые ввинчивают вглубь проблематичного грунта.
Свайный фундамент состоит из кучки свай, которые консолидируются ростверком. Сваи бывают железобетонные, выполненные из дерева и металлические.
Использование деревянных свай основывается при средних и малых нагрузках. Материалом для выполнения этого вида свай выступают хвойные породы деревьев, чаще всего – сосна.
Вбивание деревянных свай осуществляется посредством механического молота, дизеля – молота и вибромолота.
Железобетонные сваи создаются из бетона. Другое их название – это забивные сваи.
На стройплощадках наиболее востребованы цельные пустотелые железобетонные сваи, имеющие сечение квадратного или круглого типа.
Сваи можно разбить на подвиды: сваи-трения, которые передают главную нагрузку исключительно боковой поверхностью, а также на сваи-стойки, которые проникают вглубь грунта через неустойчивый слой и, доходя до более твердого грунта, упираясь в него, делегируют всю нагрузку.
Бетонный ростверк
Бетонный ростверк, подготовка опалубки.
Для фундамента СВФ многоэтажного кирпичного или пенобетонного коттеджа оптимальным вариантом является монолитный ростверк. Это обеспечит максимальную жесткость конструкции без дополнительных затрат, обеспечит необходимый размер опорной плоскости для любых стеновых материалов. Технология бетонирования ростверка имеет вид:
- опалубка – нижняя палуба опирается на колышки с поперечинами, боковые щиты крепятся к ней, стягиваются шпильками или деревянными перемычками, внутренняя поверхность обычно обшивается пленкой или рубероидом;
- армирование – стандартная схема из двух горизонтальных поясов с учетом 1,5 – 3 см защитного слоя с 2 – 3 прутками рифленой арматуры в каждом из них, связанных хомутами или вертикальными и горизонтальными перемычками;
- бетонирование – заполнение всей опалубки за один прием, уплотнение глубинным вибратором или ручное штыкование прутком арматуры;
- гидроизоляция – рулонная, обмазочная, пенетрирующими составами либо комбинированная несколькими способами.
Ветровые нагрузки одинаково воздействуют на свайные поля с любым ростверком. Поэтому может потребоваться дополнительное усиление нижним каркасом жесткости при значительной высоте ростверка над грунтом. На склонах применяют стандартные способы усиления конструкции связями, распоры в этом случае не нужны.
Для монолитного висячего ростверка продухи вентиляции не нужны, если его подошва отстоит от земли на расстояние больше 60 см. В этом случае их изготавливают в забирке. Если ростверк подземный или наземный, вентиляционные окна общей площадью 1/400 от поверхности цоколя оставляют внутри опалубки. Для их изготовления достаточно пропустить сквозь боковые щиты опалубки стальные или полимерные трубы.
Арматура на углах запускается на соседнюю сторону (изгиб под прямым углом) на 40 – 60 см, нахлест на прямых участках составляет 40 диаметров. Стыковка стержней на углах, в местах сопряжения стен запрещена. Для связки свай с ростверком в трубах прожигаются отверстия, в которые пропускается арматура на уровне поясов. Ее необходимо связать с продольными стержнями.
Когда для дома больше всего подходит свайный фундамент?
Сваи тем хороши, что они могут равномерно перераспределять излишнюю нагрузку на разные части конструкции, без ущерба для строения.
При сыпучих и подвижных почвах ленточные и плитные бетонные фундаменты бесмысленны и даже опасны. В этой ситуации рекомендуется строить основу из свай и ростверков. Она защитит дом от повреждений, вызванных движениями почвы.
Плюсы этого типа оснований
Помимо ситуаций, когда стройка ведется на участках с сыпучими и подвижными типам почв, свайно-ростверковый тип фундамента особенно удобен и выгоден при строительстве жилища на склоне холма. В этом случае столбы нивелируют разницу высоты уровня строящегося дома.
Подобранные сваи разной длины позволят без дополнительных затрат сделать основу для постройки на склоне. С одной стороны столбы будут выглядывать из земли чуть-чуть, с другой стороны больше. В целом – их верхушки будут связаны в одно целое горизонтальными соединениями.
Несмотря на то, что дом строится на склоне, тут не нужно никаких дополнительных земляных работ. Экономятся время и затраты на строительство.
При правильном строительстве такого фундамента, дом перенесет возникающие порою люфты под строением. Он будет стоять и зимой, и летом невредимый много лет.
Минусы
Какой и любой другой, свайно-ростверковый тип основания имеет и свои недостатки.
Во-первых, при строительстве такого фундамента очень велика цена ошибки. Неправильно сделанные расчеты могут привести к деформации основы. Поэтому неопытным застройщикам лучше с таким типом оснований не связываться или уже обращаться к профессионалам.
Во-вторых, такие фундаменты следует обязательно утеплять. Ведь дом, в этом случае, почти всегда имеет зазор под полом, между фундаментом и почвой
Важно не просто правильно утеплить, а постараться как-то закрыть нижнюю часть постройки от влияния любых внешних факторов: непогоды, снега и влаги
Еще один недостаток свайно-ростверкового фундамента заключается в том, что с ним нельзя сделать подвал, только подпол. Это небольшое, низкое пространство для хранения чего-либо в нижней части дома, в закрытом промежутке между почвой и полом строения.
В четвертых, при создании такого основания, возрастает степень важности качества изоляции. Чтобы внизу под полом не было гнили, ржавчины
При строительстве нужно тщательней вести изоляционные работы. А это дополнительные финансовые траты.
Еще один минус – такую основу нельзя делать для тяжелого, массивного строения. В остальном это очень выгодный вид фундамента.
Необходимости установки рубероидной трубы
Немного выше было указано обязательное наличие рубероидной трубы. Не специалисты в этом деле могут задаться вопросом, зачем она вообще нужна?
- Во-первых, схватывание изготовленной бетонной смеси до предела нужного уровня прочности зависит от цементной жидкости. Без использования трубы она впитывается в почву и тем самым нарушает технологию.
- Во-вторых, в период низких температур без изделия из рубероида пучение значительно сильнее воздействует на поверхности компонентов свайного фундамента.
Что же касается стоимости, то здесь не существует фиксированной стоимости. К примеру, фундамент дома, размеры которого 6х6 обойдется приблизительно в 1200$.
Внимание! Запрещено пересекать ростверк трубопроводом! Отклонение после окончания процесса бетонирования не должно превышать порог в 5 см
