Работа с полипропиленовыми трубами: пайка, соединение, прокладка

Подготовка к монтажу ПП труб

Чтобы осуществить монтаж ПП труб, важно тщательно изучить схему системы водоснабжения и обогрева, подготовить ряд инструментов и ознакомиться с пошаговой инструкцией. Все работы выполняются в несколько этапов

Все работы выполняются в несколько этапов.

Этап 1 составление проекта

Перед закупкой материалов для монтажа труб своими руками нужно составить схему их подключения. Для связывания батарей с контуром отопления используют следующие методики:

1. Проточная.
2. Монтаж с нерегулируемым байпасом.
3. Монтаж с вентилями.
4. С трехходовым клапаном.

Еще домашний водопровод может отличаться схемой разводки. Сегодня используют две технологии монтажа полипропиленовых труб:

1. Параллельная. Выполняется по такому принципу: на входе системы водоснабжения устанавливают коллектор, напоминающий флейту. С его помощью можно создавать ряд отводов в любом удобном направлении.
2. Тройниковая (считается традиционным решением).

От каждого отвода протягивают отдельную трубу. Плюсом этой системы является одинаковый уровень давления во всех точках разбора жидкости, а минусом — необходимость использования большого количества труб. При этом, если один элемент будет поврежден, остальные детали будут работать без сбоев.

Последняя схема называется последовательной и заключается в прокладывании единой трубы для всей сантехники. Дальше от нее проделываются отводы посредством тройника.

Этап 2 подготовка инструментов

Работа с полипропиленовыми трубами предусматривает применение специального инструмента. Стоимость всех приспособлений будет варьироваться от 5 до 10 тыс. руб. Базовый набор состоит из:

1. Сварочного оборудования или паяльника для работы с полипропиленом.
2. Ножниц для нарезки труб.
3. Шейвера для удаления покрытия из алюминия.
4. Калибратора,с помощью которого можно будет следить за диаметром всех составляющих.
5. Деталей для прогревания элементов спайки.

Фотография инструмента	Название
	сварочный аппарат, для работы в домашних условиях рекомендуется использовать агрегаты, предназначенные для сварки труб ПП небольшого и среднего диаметра – до 63 мм.
	Труборез – идеальное устройство для отсечения полипропилена.
	Шейвер – предназначен для удаления слоя армировки.
	Торцеватель нужен для качественной стыковки трубы
	Маркер для разметки труб.
	При помощи строительного уровня и карандаша нарисуйте на стене направление труб
	Рулетка – один из главных инструментов в стройке.
	Обезжириватель нужен для удаления нечистот с поверхностей сварочных стыков.

Кроме того, необходимо найти разводной ключ, рулетку и маркер. Если конструкции из ППР и монтаж трубопроводов внедряются один раз, лучше попросить инструментарий у друзей или взять их в аренду.

Этап 3 выбор полипропиленовых фитингов

Чтобы осуществить прокладку водопровода из полипропиленовых труб своими руками и совместить их с домашней сантехникой, следует приобрести специальные ПП-фитинги. Среди них:

1. Переходники.
2. Отводы ниппельного типа.
3. Соединяющие муфты.
4. Тройники.
5. Заглушки.
6. Крестовины.
7. Шаровые краны.
8. Хомуты.

Поскольку качество изготовления фитингов может отличаться, необходимо подбирать их с учетом особенностей трубы.

Этап 4 выбор схемы соединения

Для разводки водопровода в квартире полипропиленом, следует найти схему соединения. Специфика пайки может отличаться для труб разного диаметра. Одинаковые по толщине трубы соединяются встык, а разные — с помощью раструбного метода. Он подразумевает собой стык одной части трубы в расширенный фитинг.

1. Верхний шаровой кран на полотенцесушитель. 2. Шаровой кран на перемычку. 3. Нижний шаровой кран на полотенцесушитель. 4. Основной кран на горячую воду. 5. Фильтр — «Грязевик» 6. Счётчик. 7. Фильтр тонкой очистки. 8. Редуктор давления. 9. Коллектор. 10. Основной кран на холодную воду.

Соединение ПП изделий бывает разъемным или неразъемным. В первом случае к концам деталей припаиваются резьбовые фитинги. При неразъемном монтаже сливаются две конструкции из полипропилена.

Важные нюансы установки

Соединение ПП труб выполняется с помощью резьбовых/нерезьбовых фитингов. В свою очередь, изделия с резьбой могут быть:

• неразъемными;
• разъемными.

Стоит заметить, что на монтаж влияют в первую очередь эксплуатационные условия.

1. Все полипропиленовые детали должны быть защищены от огня.

2. В случае врезки водомера или накопительного бака желательно взять разъемные резьбовые элементы. Вместе с тем неразъемное соединение приемлемо лишь для гибких шлангов.

3. Использование деформированных или грязных соединительных элементов категорически запрещено! Равно как самостоятельная нарезка резьбы.
4. При соединении ровных участков или перехода трубопровода на иной диаметр используются муфты.
5. Для поворотов используются специальные угольники, недопустим перегиб труб.
6. Для разветвлений магистрали применяются тройники.

После ознакомления со всей необходимой информацией можно приступать к работе.

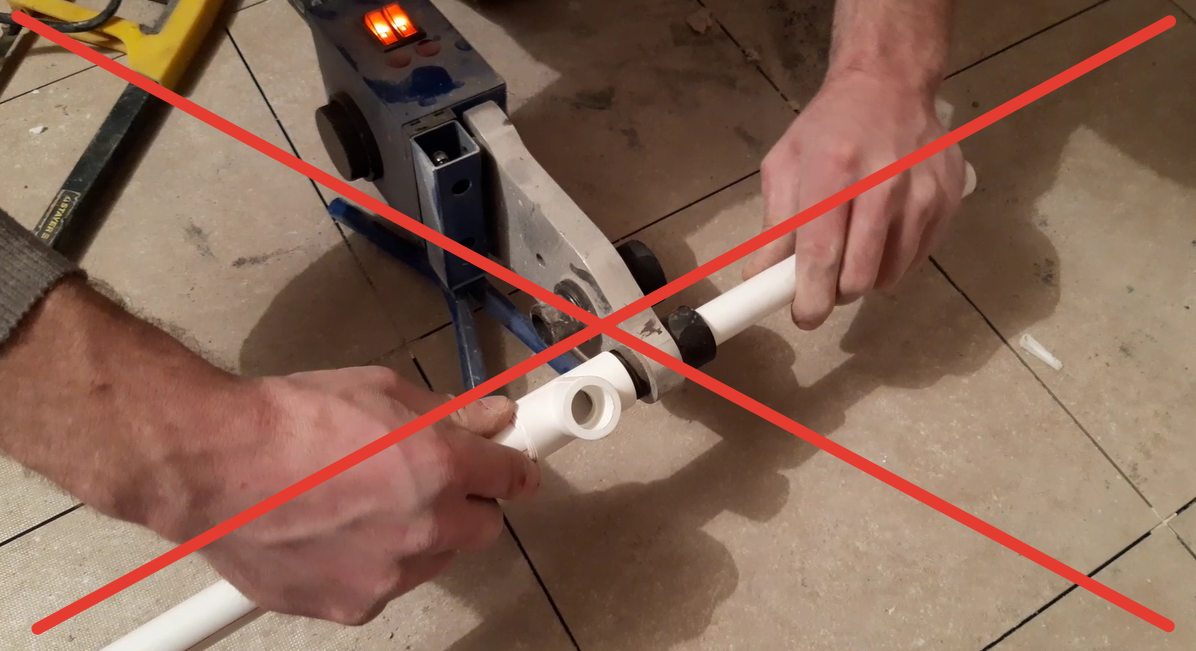

Сварка труб в неудобном месте

На прямых трубных прогонах паять трубы значительно легче, чем в труднодоступных местах. Во избежание неприятных моментов в процессе монтажа системы трубопровода лучше всего собирать его на поверхности стола. Бывают случаи, когда спаять трубы нужно в неудобном месте – возле батареи, под потолком, у стены или на углах. При самостоятельном монтаже без еще одной пары рук не обойтись.

Все движения должны быть точными и быстрыми, а если появилось малейшее искривление – замените элемент

Важно соблюдать постоянную температуру, перегревание труб из пластика при соединении в местах с ограниченным доступом приводит к потере ими формы и проблемам с дальнейшим монтажом

Как подготовить трубы

Режем трубу под 90 градусов

Замерив, нужный участок трубы, делается отметка маркером. Затем, труборезом или ножницами, которые следует располагать строго перпендикулярно к отрезаемой трубе, отрезается нужная часть изделия.

Зачищаем края трубы

Так как в армированной трубе присутствует алюминиевый слой, то необходимо избавиться от него. Дело в том, что со временем алюминиевая фольга станет разрушаться от соприкосновения с водой. Для этого, с помощью устройства для зачистки удалить верхний и фольгированный слои.

У элементов без армирующего алюминиевого слоя, отмечают глубину сварки на конце трубы, в зависимости от длины муфт.

Затем следует обезжирить места сварки с помощью спиртосодержащих жидкостей. Это сделает соединение более надежным и долговечным.

При этом следует внимательно осмотреть поверхность свариваемых труб. Любая, мельчайшая частица, которая попадет в шов, способна испортить не только этот стык, но и всю систему.

Пайка полипропиленовых труб (видео)

Следует сказать, что технология сварки полипропиленовых труб не получила сегодня должного распространения, что объясняется посредственными показателями качества выполненной сварки, а само такое соединение может терять герметичность, что в последующем приводит к необходимости выполнения ремонта и герметизации соединений.

Использование специального инструмента и разнообразных фитингов-тройников, углов и отводов позволяет существенно упростить сварку полипропилена. Такое соединение трубопроводов осуществляется при помощи технологии сварки с использованием простого оборудования, при этом обеспечивается качество соединения, полная герметичность и долговечность выполненного сварного шва. Благодаря простоте данной технологии и доступности используемого оборудования выполнять такое соединение полипропилена можно в домашних условиях даже без должного опыта работы.

Виды соединения металлических труб с пластиковыми

Сегодня существует два способа выполнения такой процедуры:

1. Резьбовая стыковка. Применяется, когда соединяются трубные изделия, диаметр которых не превышает 40 мм.
2. Фланцевое соединение. Оптимально при большом сечении труб, поскольку затягивание резьбы в подобных случаях потребует немалых физических усилий.

Особенности резьбовых соединений

Чтобы понять, как соединяется пластиковая труба с металлической при помощи резьбы, следует изучить фитинги, которые используются для этих целей. По сути, такая деталь представляет собой переходник. С той стороны, к которой будет подключаться металлический трубопровод, у фитинга имеется резьба. С противоположной стороны располагается гладкая муфта, к которой припаивается пластиковая труба. Также в продаже присутствуют модели, с помощью которых можно выполнить соединение разнородных магистралей в большем количестве и фитинги для выполнения изгибов и поворотов.

Резьбовая муфта выбирается в зависимости от типа пластиковой трубы — под пайку, с обжимным или компрессионным соединением

Для соединения стальной трубы с полипропиленовой вам предстоит выполнить следующую последовательность действий:

• удалите муфту со стальной коммуникации на участке предполагаемого соединения её с пластиковой веткой трубопровода. Можно также отрезать кусок старой трубы, нанести солидол или масло и сделать с помощью резьбореза новую резьбу;
• пройдитесь по резьбе тряпочкой, закрепите сверху слой фум-ленты или пакли, покройте поверхность силиконом. На резьбу намотайте 1-2 витка так, чтобы края уплотнителя шли по их ходу;
• накрутите фитинг. Выполнять данную операцию с переходником с пластиковой трубы на металлическую следует без использования ключа. В противном случае изделие может треснуть. Если, когда вы откроете кран, появится течь, переходник докрутите.

Удобство конструкции этой детали состоит в том, что она упрощает процедуру соединения металлических труб с полипропиленовыми на поворотах и изгибах. Интересно, что при необходимости форму фитинга можно изменить. Нагрейте его строительным феном до температуры +140˚С и придайте этой детали требуемую конфигурацию.

Фланцевое соединение

Как было сказано выше, подобным методом соединяются металлические и пластиковые трубы большого диаметра. Конечная конструкция является разборной. Технология такого соединения пластиковой трубы с металлической без резьбы настолько же проста, как и в случае применения резьбового переходника.

аккуратно и ровно обрежьте трубу в месте предполагаемого соединения;
наденьте на неё фланец и установите резиновую прокладку

Она будет выступать в роли уплотнителя;
осторожно надвиньте на этот элемент уплотнения фланец;
такие же действия проведите с другой трубой;
оба фланца скрепите друг с другом болтами.

Одним из вариантов перехода с металла на пластик является фланцевое соединение, в таком случае к полимерной трубе сначала припаивается фланец

Совет. Закручивайте болты равномерно, без смещения деталей и без чрезмерных усилий.

Иные методы безрезьбового соединения металлических и пластиковых труб

Для реализации такой технологии, помимо фланцев, применяются также следующие приспособления:

Специальная муфта. Продаётся такая деталь в магазине стройматериалов. Впрочем, обладая определёнными навыками, можно сделать её самостоятельно. Состоит этот переходник из следующих компонентов:

• корпуса. Лучше всего изготавливать его из высокопрочной стали или чугуна;
• двух гаек. Располагаются они по обеим сторонам муфты. Если вы собрались изготавливать такой переходник своими руками, для производства гаек используйте бронзу или латунь;
• четырёх металлических шайб. Устанавливаются они во внутренней полости муфты;
• резиновых прокладок. Они применяются для герметизации соединения. Заранее указать их точное количество невозможно.

Диаметр прокладок, шайб и гаек должен соответствовать сечению элементов трубопровода. Соединение металлической трубы с пластиковой без резьбы при помощи такой муфты выполняйте в нижеописанной последовательности:

1. Вставьте концы труб через гайки до середины муфты. Кроме того, проденьте трубные изделия сквозь прокладки и шайбы.
2. Затяните гайки до упора. Прокладки при этом должны сдавливаться.

Соединение получается долговечным и достаточно прочным.

При помощи фитинга типа Гебо соединение можно произвести быстро и без усилий, главное — правильно подобрать диаметр

Фитинг Гебо. Эта деталь состоит из следующих элементов:

• корпуса;
• гаек;
• зажимных колец;
• прижимных колец;
• уплотнительных колец.

Соединение выполняется очень просто.

1. Полностью развинтите муфту.
2. Наденьте на концы соединяемых труб все вышеуказанные элементы.
3. Зафиксируйте стык гайками.

Анатомия полипропиленовых труб

Внешне существующие разновидности (ПП) труб практически не отличаются друг от друга. Однако при подробном изучении можно найти отличия в структуре стенок. Эти особенности влияют на сферы использования и специфику монтажа труб из полипропилена.

Классификация ПП материала

Эксплуатационные свойства труб и параметры сварного шва зависят от технологии производства материалы. В зависимости от исходного сырья выделяют такие группы ПП, как:

1. PPH. Представляет собой однослойное изделие на базе гомополипропилена, которое востребовано для обустройства промышленных водопроводов или систем подачи холодной воды.
2. PPB. Обладают однослойной структурой и создаются из блоксополимера. Разрабатываются для организации водоснабжения или обогрева помещений. Способны транспортировать горячую воду, прогретую до +70°C.
3. PPR. Однослойный материал. Из этой разновидности создаются трубы для систем подачи воды или обогрева с максимально допустимым температурным показателем +70°C
4. PPS. Специализированный тип полипропилена с огнеупорными свойствами. Диапазон рабочих температур составляет до +95°C.

При 80 градусах армированные ПП трубы удлиняются на 2-2,5 мм/м, а обычные однослойные – на 12 мм/м

Еще в продаже предоставляются многослойные конструкции с армированным покрытием. Их отличает дополнительная оболочка из алюминия, которая подавляет температурные удлинения, делая водопровод безопасным и долговечным. Перед пайкой следует снять верхний полимерный слой и алюминиевое покрытие.

Как выглядит маркировка?

Менеджеры магазина должны знать маркировку даже если она на другом языке, и в другой последовательности.

Чтобы обустроить водопровод из полипропилена своими руками, необходимо приобрести подходящие конструкции в строительном гипермаркете

Для этого важно ознакомиться с некоторыми маркировками и условными обозначениями

Для бытовых целей принято использовать 4 разновидности труб с разным значением PN:

1. PN10 — разрабатываются ХВС.
2. PN16 — востребованы при организации ГВС и ХВС.
3. PN20 — такие трубы подходят для работы с горячей водой и обогревательными системами.
4. PN25 — трудновоспламеняемый тип полипропиленовых труб, который можно применять при обустройстве обогревательных систем.

Представители этой группы характеризуются увеличенной линейной длиной, поэтому они имеют армированное покрытие или стекловолокно. Наличие такой защиты снижает расширение при термическом воздействии.

Полипропиленовые конструкции, которые продаются на рынке, могут отличаться цветом. Наиболее распространенными считаются белые и серые модели. Однако оттенок их поверхности не влияет на качество и прочность.

Еще на конструкции наносят специальные полосы, которые определяют сферу их применения. Модели для холодного водоснабжения обозначаются синим оттенком, горячего — красным. Есть и универсальные варианты с оранжевым цветом. Другие бренды руководствуются иной маркировкой и наносят красную маркировку на изделия для систем обогрева и горячего водоснабжения.

Внешний вид и внутренняя структура

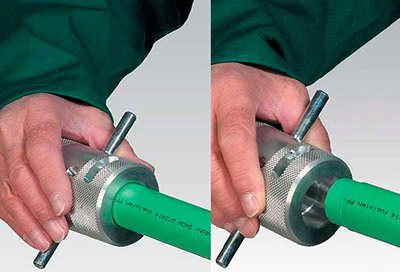

Чтобы снять фаску с армированной пп трубы приобретете шейвер.

Хорошие ПП трубы отличаются круглой формой в срезе с одинаковой толщиной стенок и армированного покрытия. Любые разрывы или следы деформаций недопустимы.

Внутренняя структура включает в себя 3 отдельных слоя:

1. Внутренний.
2. Внешний.
3. Средний.

Первый и второй слои выполнены из полипропилена, а последний — из алюминия или стекловолокна. Качественная конструкция обладает гладкой поверхностью, на которой нет дефектов.

Инструментарий для сваривания ПП труб

Перед тем как сварить полипропиленовые трубы, например для системы подачи воды, нужно обзавестись стандартным перечнем инструментов.

Набор должен состоять из:

• непосредственно, паяльника;
• рулетки;
• ножниц;
• крепежных болтов для фиксации насадок к паяльнику;
• строительного уровня;
• шаблона для контроля отверстий;
• шестигранника.

Сварочный агрегат может обладать мощностью до 1,5 кВт, при этом он питается от сети в 220 вольт. Небольшая масса позволяет его легко переносить с места на место, а благодаря эргономичной рукоятке, паяльником легко оперировать во многих положениях.

Как и во многих других аппаратах схожего действия, у паяльника присутствует выключатель и терморегулятор, который дает возможность контролировать температуру на отметке в 260 ºC.

Цены на оборудование и услуги

Средняя цена простого аппарата для сварки труб составляет 3000 рублей. Встречаются экземпляры и по 50 000 рублей, но это техника для профи.

Труба полипропиленовая стоит от 20 до 100 рублей за погонный метр. Цена зависит от диаметра изделия и наличие или отсутствие армированного слоя. Стоимость фитингов от 10 до 300 рублей.

Расценки на сантехнические работы незначительно разнятся. В среднем комплексная разводка труб, длиной в 12 метров с тройниками и другими соединениями обойдется вам не менее 11 000 рублей.

Сложность работы и наличие труднодоступных участков значительно удорожает конечную стоимость.

Преимущества и недостатки ПП

Среди плюсов труб выделяют:

1. Бесшумность.
2. Устойчивость к большим нагрузкам и механическим ударам.
3. Минимальный вес.
4. Коррозийная стойкость.
5. Большой срок службы.
6. Невысокая стоимость.
7. Устойчивость стенок к появлению налета.

Однако, кроме плюсов, у труб есть и отрицательные стороны, они представлены следующими пунктами:

1. Материал не может похвастаться гибкостью, что доставляет некоторые неудобства при монтаже.
2. Под воздействием высоких температур труба подвергается относительному удлинению.
3. Для проведения работ нужно использовать специальный инструмент.

Создавая полипропиленовый водопровод, следует руководствоваться рекомендациями экспертов, чтобы исключить перечисленные недостатки.

Можно ли соединять трубы теплого пола или нет?

При укладке трубопровода для тёплого пола, не редко длины контура не хватает, чтобы сделать цельную петлю. В этом случае возникает вопрос — возможно ли соединить трубы между собой, и как это сделать? Для соединения контуров существует несколько методик, которые зависят от вида материала.

Рассмотрим подробнее способы — как соединять трубы тёплого пола.

Соединение труб из сшитого полиэтилена и металлопластика

Мини-обзор: как монтировать фитинги?

Контуры из полиэтилена или металлопластика можно сшивать при помощи фитингов (латунных, бронзовых и пластиковых), они способны выдерживать высокую температуру. Фитинги бывают:

1. Электросварочные — эффективны, но для их установки необходимо специальное оборудование, поэтому используются редко. Процесс выглядит так:
2. на срез трубы одевается электросварочный фитинг;
3. к клеммам подключается сварочное оборудование, оно подаст на элемент напряжение, что приведёт к разогреву и сплавке стыков;
4. аппарат отключается, полученное соединение способно выдержать давление до 12 Амп.
5. Прессовочные — главный плюс, что при прессовке, происходит заполнение полимером всего пространства, тем самым получается высокопрочное соединение.

Последовательность действий:

• на край обжимной трубки надевается гайка, резьбой в сторону соединения;
• разрезное кольцо одевается с отступом от среза на 1 см, и фиксируется;
• натягивается шланг с приспособлением для фитинга;
• обжимная гайка плотно затягивается при помощи двух гаечных ключей.

1. Обжимные — такие фитинги наиболее легки при установке в домашних условиях:
2. на полимерный шланг одевается зажимная гильза;
3. конец контура растягивается в диаметре с помощью расширителя;
4. растянутым краем трубка натягивается до упора на штуцер фитинга;
5. место соединения фиксируется в таком положении на несколько минут, этого достаточно для плотного сращивания фитинга.

Сшивка медных труб

Так же как и при монтаже пластикового контура, медный можно стыковать при помощи пресс или пуш-фитингов. Такой способ рекомендован на открытых участках, чтобы в случаи протечки легко можно было поменять деталь.

Но, наиболее надёжно и практично — паять медные трубы. Это более трудоёмкий процесс, зато соединение получается долговечным и надежным. Последовательность действий:

• срезы контура зачищаются снаружи и изнутри;
• специальным соединителем для пайки труб тёплого пола из меди смазываются края деталей — только сверху;
• изделия стыкуются, а лишняя смесь удаляется;
• место соединения прогревается газовой горелкой и припой заполняет зазоры.

Чем соединить трубы тёплого пола (пресс-фитинг)

Как уже говорилось выше, трубопровод можно состыковывать при помощи пресс-фитингов. Эта деталь состоит из:

• корпуса — бывает разной формы (угла, тройника, муфты);
• гильзы — основа фитинга, сырьём для её изготовления служит нержавеющая сталь;
• клипсы — эластичное кольцо (прокладка), которая соединяет корпус и гильзу.

Прессование осуществляется при помощи специальных пресс-клещей. Суть процедуры заключается в сжатии рукояток инструмента. Процесс быстрый и лёгкий, и не требуется иметь специальных навыков для проведения данных работ.

Плюс использования такого соединения — прочность, долгий срок службы и конструкция не нуждается в обслуживании.

Сварочные аппараты

С конструктивной точки зрения паяльное оборудование немного напоминает самый обычный электрический утюг. Основа представлена массивным металлическим нагревателем, поверхность которого – это съёмные специальные насадки.

Приборы для стыковой сварки полипропиленовых труб обладают более сложными конструкциями. В них, помимо нагревательного элемента, также присутствует система, отвечающая за центровку свариваемых элементов.

Классификация оборудования для сварки пластиковых труб подразделяет устройства на следующие основные группы:

• непрофессиональные ручные аппараты, или «утюги» для пайки ППР труб. Оптимальный выбор для бытового использования (D не более 50 мм). При необходимости используются насадки, имеющие тефлоновую поверхность и позволяющие легко работать с более объёмными трубами;
• механические сварочные аппараты. Такая техника обеспечивает надёжную сварку больших труб, имеющих D 40 мм или более. В конструкцию входят дополнительные элементы в виде приборного блока и гидроагрегата на рамной основе. На боковых частях установлены особые захваты-полукольца с вкладышами.

Характеристики дополнительных аксессуаров и их количество зависят от фирмы-производителя, а также ориентированы на конкретные модельные особенности сварочного аппарата.

Монтаж водопровода из полипропилена для квартиры

Разводка водопровода, выполненная своими руками в квартире, позволит создать за счет расположения труб и их выходов в нужном для вас порядке, максимально удобную систему.

Одной из основных частей водопровода считается фильтрующая зона, позволяющая увеличить срок эксплуатации сантехники и повысить качество воды.

Ее можно поместить как на общем входе воды в помещение, так и сделать отдельно для крана.

Перед проведением водопровода в квартиру необходимо тщательно все спланировать, произвести расчет, приобрести полипропилен и дополнительный материал.

Весь рабочий процесс лучше разделить на следующие этапы:

• На бумаге делается чертеж схемы и расчет будущего водопровода из полипропилена;
• Подготавливаются в необходимом количестве полипропиленовые трубы и инструмент для их монтажа;
• Производится демонтаж старой водопроводной системы;
• Делается разводка, монтируется новый водопровод из полипропилена.

При создании схемы водопровода отдельное внимание получает разводка, которая включает в себя, помимо подключения к водопроводу стандартных приборов, устройства учета расхода холодной и горячей воды. Разводка может выполняться тройниковым и коллекторным способом:. Разводка может выполняться тройниковым и коллекторным способом:

Разводка может выполняться тройниковым и коллекторным способом:

• Тройниковая разводка – ведение трубопровода (полиэтилен или металлопластик) осуществляется в определенной последовательности. Такая разводка предусматривает поочередное подведение трубопровода к местам подачи воды – к кранам, бытовой технике и санузлу. На первом этапе своими руками монтируются основные трубы для горячей и холодной воды. Затем, с использованием тройников, от них устраивают ответвления;
• Коллекторная разводка – устаревшая технология, но считается идеальным вариантом для жилых объектов больших площадей. Такая разводка предусматривает подведение к каждой точке водозабора отдельных труб. Коллектор монтируют на входе водоснабжения в дом. Устройство имеет один ввод, количество выводов устанавливают, сделав точный расчет.

После того как разводка была утверждена, приступают к демонтажу старой водопроводной системы. Какой материал будет выбран для новой – полиэтилен или металлопластик, зависит от вас.

Преимущества одного и другого мы рассматривали выше. В любом случае, металлопластик и полиэтилен – это именно те материалы, которые идеально подойдут для современной тройниковой разводки.

Перед снятием старого сантехнического оборудования своими руками, перекрывают воду в стояках, все демонтируют.

Видео:

С помощью схемы определяют длину изделий из полипропилена, делают расчет относительно их количества (полиэтилен нарезают в соответствие с замерами).

Проводят последовательное соединение полипропиленовых изделий, фитинга и запорно-регулирующих элементов с помощью специального паяльного устройства для полипропилена.

Очень важно чтобы соединения для водопровода из полипропилена были выполнены ровно. Если некоторые участки трубы вам не понравились, их можно вырезать и осуществить соединение вновь. Дополнить вышесказанное позволит тематический видео материал

Дополнить вышесказанное позволит тематический видео материал.
