Как сделать освещение в гараже своими руками

Правила создания схемы

Проще всего, если гараж строится на участке, к которому уже подведена линия электропередач, установлен отдельный распределительный щит. Остается только провести кабель от щитка к гаражу. Если последний является постройкой, расположенной вдали от основного дома, то выбирать придется два варианта подключение: от дома или отдельная линия от столба, находящего за пределами территории дачного участка. Второй вариант сложнее тем, что воздушку могут проводить электрики, у которых есть доступ к проведению данного типа работ. К тому же в гараже придется устанавливать отдельный распределительный щит.

Теперь, что касается схемы электропроводки в гараже (проводов и кабелей). В первую очередь определяется точка ввода внешнего силового кабеля, а также место установки щитка. Затем на схему наносятся места расположения светильников и розеток. Все это соединяется линиями разводки. Каковы требования ко всем этим элементам:

• Линии проводки внутри гаража должны прокладываться только в вертикальном или горизонтальном направлениях. Никаких уклонов.
• Переход от горизонтального участка в вертикальный (и наоборот) производят только под прямым углом.

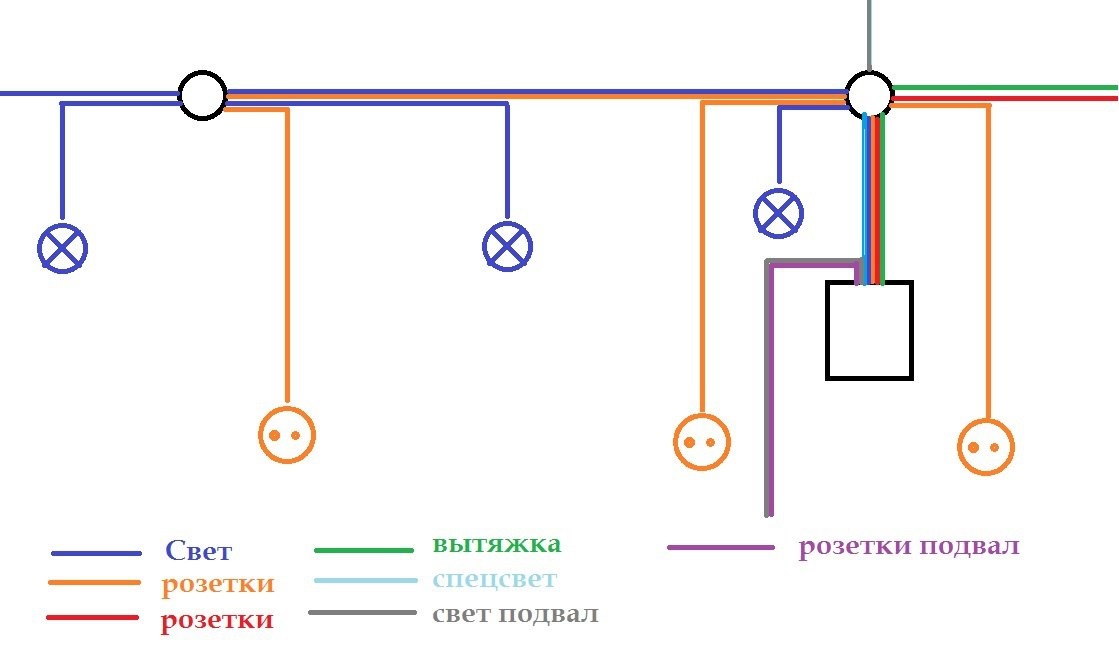

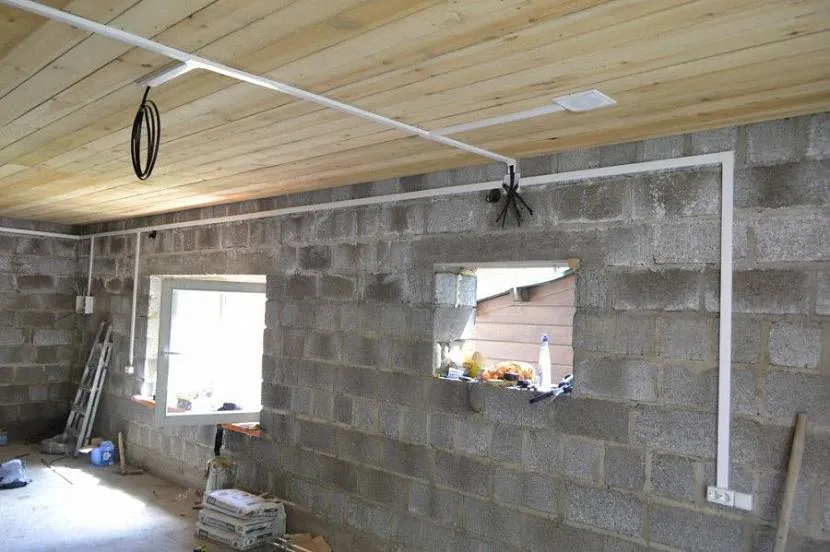

Электропроводка – это горизонтальные и вертикальные участки Источник ms.decoratex.biz

• Расстояние горизонтальных участков от потолка или пола, вертикальных от углов строения, оконных и дверных проемов – 15 см.
• То же расстояние и до отопительных приборов (радиаторов, печей и прочих).
• Количество розеток из расчета одна на 6 м2 или через каждые 4 м.
• Высота установки розеток – 60 см от поверхности пола.
• Высота установки выключателей – 1,5 м. Их монтируют на расстоянии минимум 15 см от дверных косяков.
• Если в гараже есть подвал и смотровая яма, то в них розетки не устанавливают. Это касается и выключателей для лампочек. Эти элементы монтируют в самом гараже в удобном месте.

Оптимальное решение – трехфазная схема разводки. При этом одна фаза подключается только к осветительным приборам, две другие раскидываются по розеткам. Если трехфазное подключение проблема, то используют однофазную (220 вольт). Для этого варианта придется точно подсчитать нагрузку на кабели и правильно подобрать их сечение. Это в основном касается проводов для розеток.

При этом опять-таки лучше разделить схему на два участка: для лампочек и розеток. И на каждый шлейф придется подобрать автоматический выключатель по потребляемой мощности и силе тока.

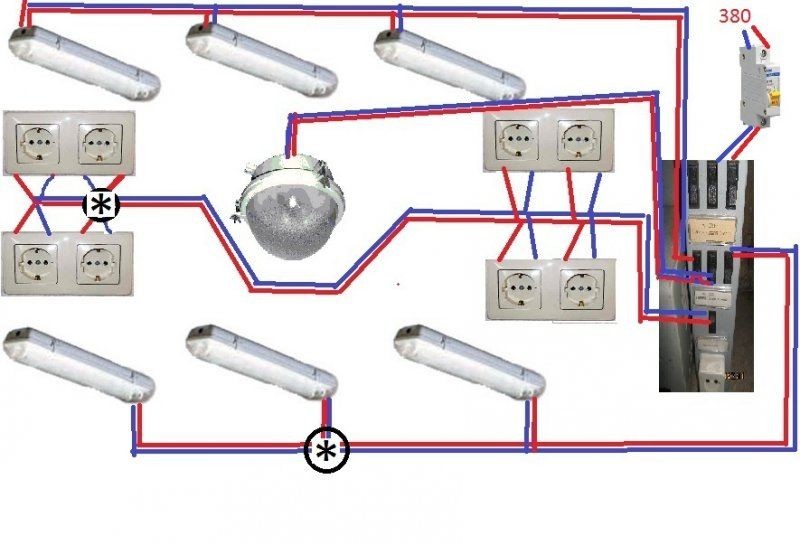

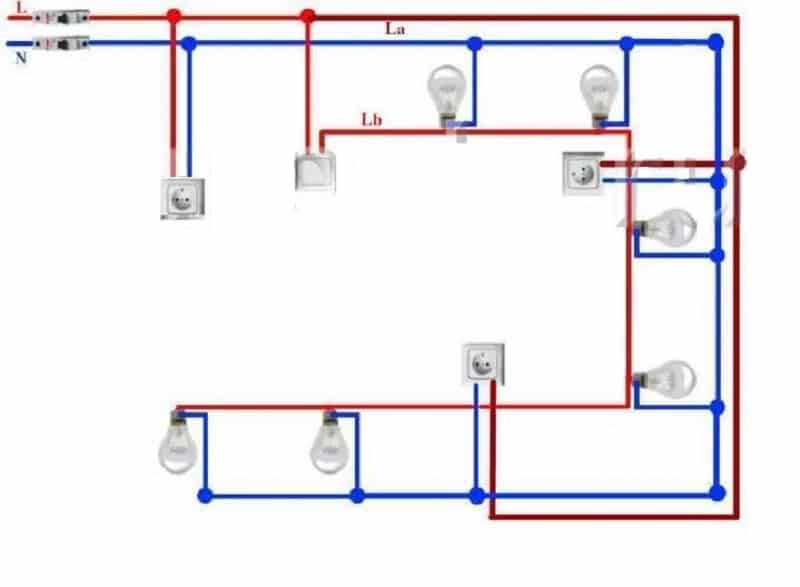

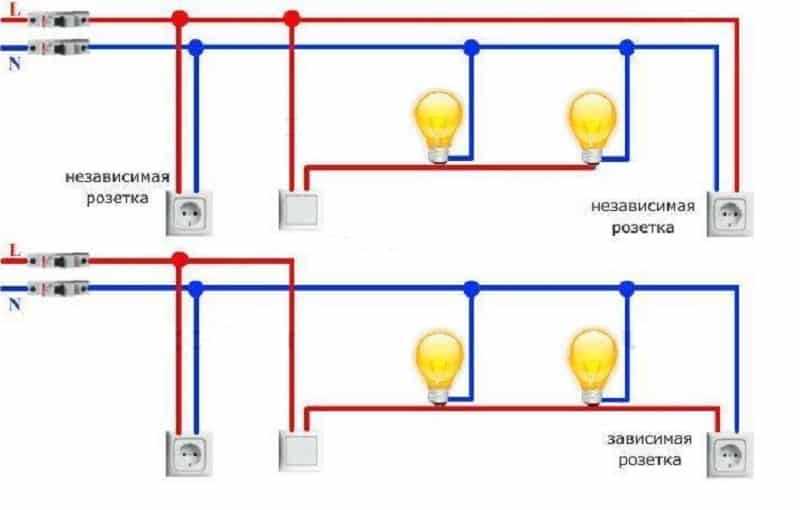

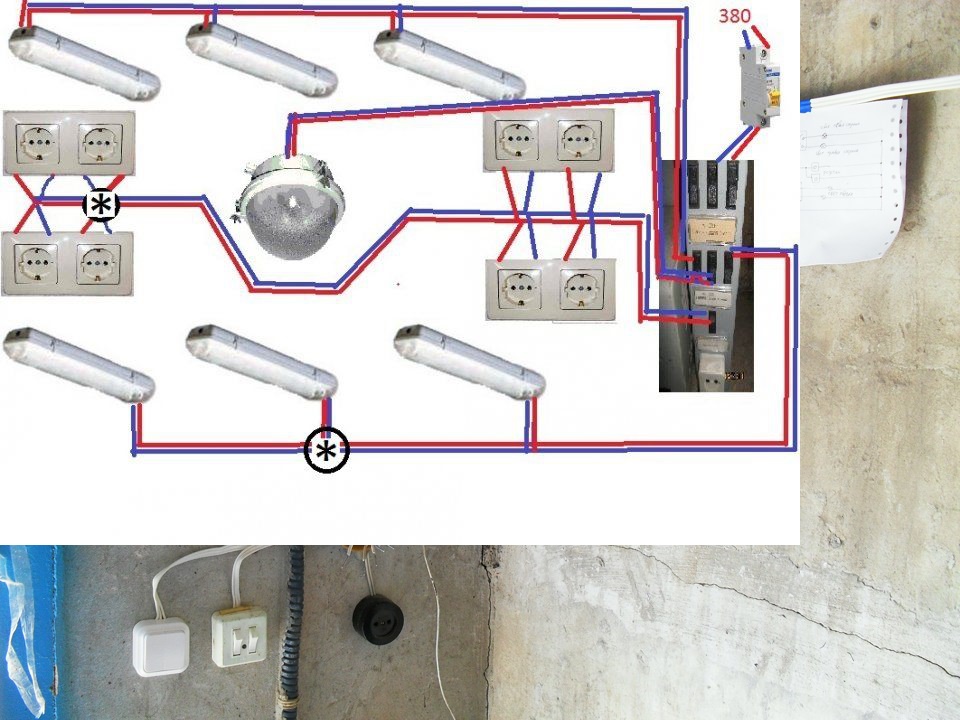

Схема электропроводки с двумя участками: освещение и розетка Источник infourok.ru

Ввод питания

На вводе устанавливается распределительный щиток. В некоторых случаях он монтируется с внешней стороны здания, что может быть обусловлено особенностями подвода электросети к гаражу.

Обычно щиток монтируют рядом со входом для удобства отключения при уходе из объекта. Щиток должен позволять разместить все требующиеся защитные и распределительные приборы. В щитке также размещается прибор учета электроэнергии (счетчик), если гараж находится на территории гаражного кооператива. На загородных участках обычно используется один счетчик на все постройки.

Щиток можно сделать своими руками из профиля и листового металла или приобрести готовое изделие.

Освещение гаража — основное помещение

Освещение основного помещения необходимо продумать до мелочей. То есть, над каждой рабочей зоной, где вы работаете. Необходимо оборудовать светом. Сделать это нужно так, чтобы свет освещал всю рабочую поверхность. Включая и близлежащие места хранения инструмента.

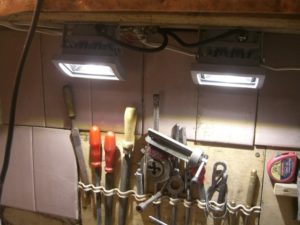

Если вы расположили светильники на рабочем месте. Но вам все равно не хватает света. Тогда у вас 2 варианта:

• подобрать светильники ярче.С хорошим световым потоком. Который рассеивается на всю площадь.
• Либо, если есть возможность установить дополнительные светильники на подобие офисных, настольных.

Освещение помещения полностью

Теперь остановимся на полном освещении помещения

Тут важно понять сколько света вам понадобиться. То есть какими видами работ вы занимаетесь

Если это полировка, покраска автомобилей. То необходимо чтобы рабочая зона была максимально освещена. Ну а ели вам для хранения вещей и прочих получасовых дел, то вполне и хватит обычных ламп. Или несколько больших светодиодных.

Как мы видим стены имеют белый цвет, лампы светодиодные. Расположены на потолке и ровно на небольшой высоте от пола, на боковых стенах. Думаю это удачное решение для проведения работ по детейлингу.

Произведение расчетов освещения

При выборе того или иного типа освещения нужно придерживаться норм СНиПа. В этом документе есть все требования касаемо создания оптимальной осветительной системы, которая не повлияет на зрение автовладельца. Если свет будет слишком сильным/слабым, то вскоре это станет причиной обращения к врачу.

Для самостоятельного расчета освещения можно воспользоваться одной из готовых утилит (к примеру, программой DIALuх), в которых он проводится по предварительно заданным параметрам, или же выполнить все самостоятельно по специальной формуле:

SxP/N

Здесь Р – удельная мощность, S – площадь, а N – это количество ламп.

Но данная формула подходит только для ламп накаливания, а для светодиодов или галогенок расчеты нужно проводить несколько по-другому.

Опытные люди знают один достаточно простой способ определения мощности светильников – оптимальный параметр колеблется в пределах 16-20 Вт на 1 м² площади. Для получения более конкретных цифр следует измерить высоту стен и внести поправки в результат расчетов:

• если высота не превышает 2,5 м, то ничего исправлять не нужно;
• если высота равна 3 м и больше, то полученные данные необходимо умножить на 1,5.

Не менее важную роль играет и внутренняя отделка помещения. Чтобы добиться оптимального освещения, нужно следовать одному простому правилу: чем темнее отделка, тем больше Вт добавляется.

Для повышения эффективности некоторые умельцы отделывают стены гаража светоотражающим материалом (например, толстой фольгой).

Расчет необходимого количества осветительных приборов для подвала

После организации схемы прокладки кабеля стоит уделить внимание количеству необходимого освещения. Для этого можно воспользоваться следующей формулой:. Количество света = Р*S/n, где:

Количество света = Р*S/n, где:

• Р – называется удельная мощность освещения 1м2;
• S – площадь помещения (гаража);
• n – количество светильников.

Но использование данной формулы не пользуется большой популярностью, так как существует более простой метод расчета необходимого освещения для гаража. Принято считать, что на 1 м2 площади помещения необходимо 15-20 Вт мощности светильника.

Рассмотрим выбор светильников и их мощности на примере:

1. Принимается гаражное помещение площадью в 20 м2. То есть длина его внутренней стороны составляет 5 м, а ширина 4 м.
2. Определяется минимальная мощность всех ламп освещения в гараже или подвале. Для нашего примера возьмем 20 Вт на 1м2. Для энергосберегающих и светодиодных ламп этот показатель будет равен 4-5 Вт. Получается: 20 (площадь) * 20 (мощность) = 400 Вт.
3. Освещение зависит еще и от высоты потолков гаража, а также наличия окон. Если гараж имеет высоту выше 3 метров, то мощность в 400 Ватт необходимо увеличить в 1,5 раза. Для потолка высотой в 2,5 метра и ниже нет необходимости внесения изменений.Что же означает мощность 400 Вт?
   Расшифровка: 400 Вт = 5 ламп накаливания мощностью 80 Вт. Но как известно, ламп накаливания такой мощности в природе не существует, поэтому выбираются 75 Вт лампы.Если рассчитывается установка энергосберегающих или светодиодных ламп, то показатель будет следующий: 400/5=80 Вт. Это означает, что 80 Вт мощности энергосберегающих ламп достаточно для освещения гаража площадью 20 м2.Если же планируется установка потолочных галогеновых светильников, то показатель общей мощности (400 Вт) делится на 1,5.

Рекомендуем Вам более подробно ознакомиться с видами энергосберегающих ламп.

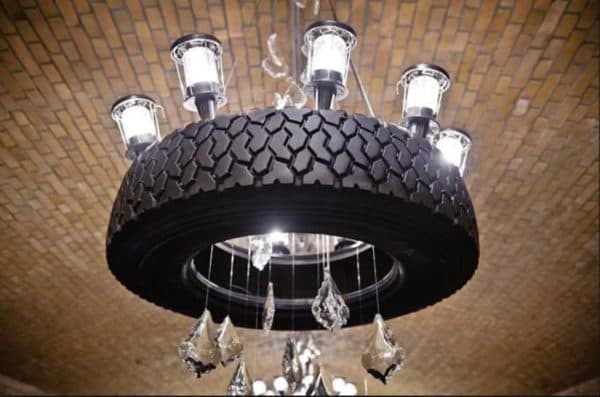

Дизайнерская LED люстра с использованием шины

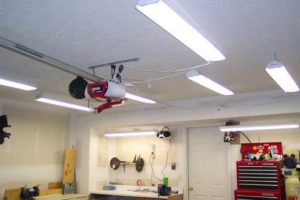

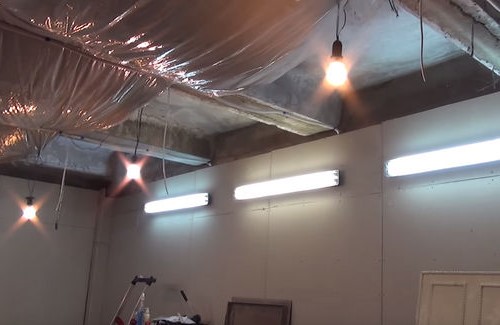

Комплексное гаражное освещение (фото)

Существуют также и встраиваемые в стену светильники, которые можно оптимально подобрать по форме и размеру.

Интернет также заполнен различными бесплатными калькуляторами расчета освещения для гаражей и других помещений.

Схемы и расположение потребителей

Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.

Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.

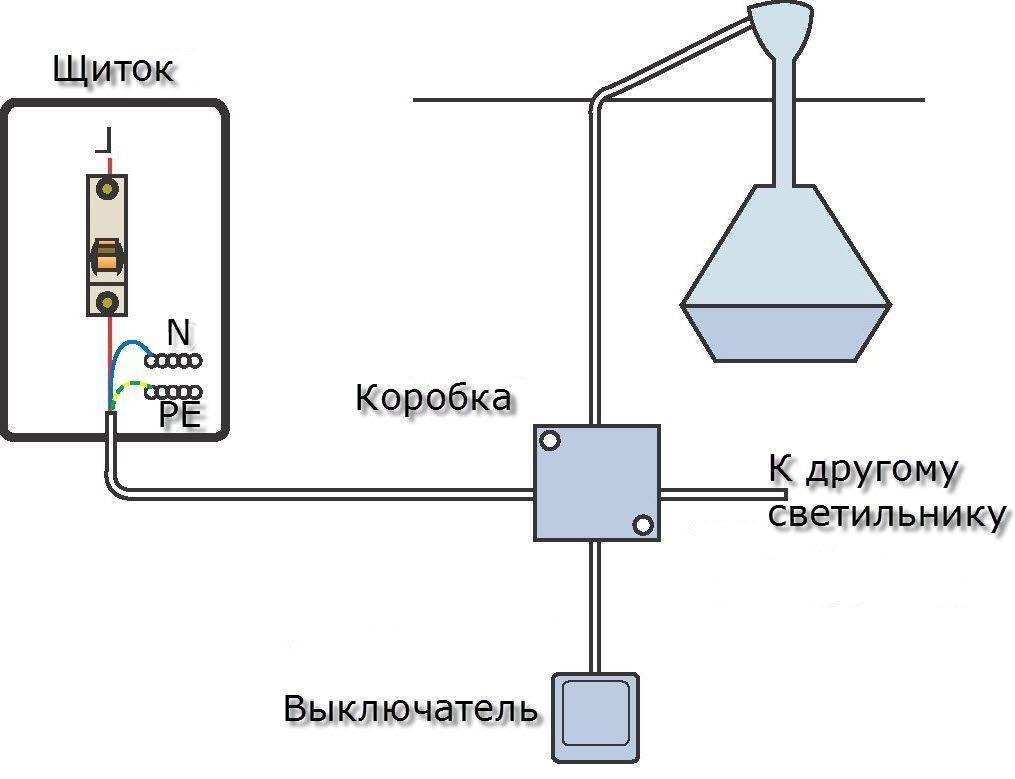

Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

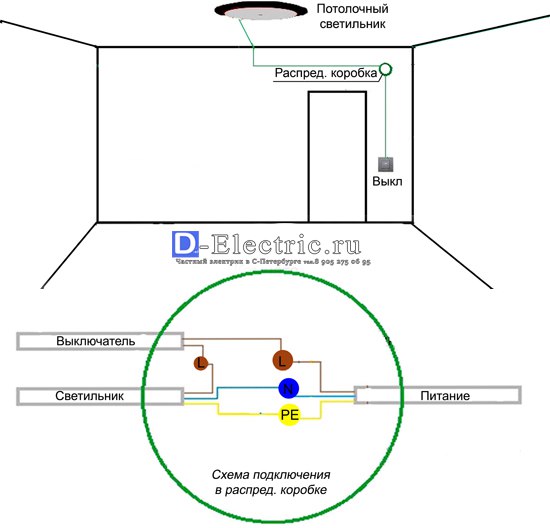

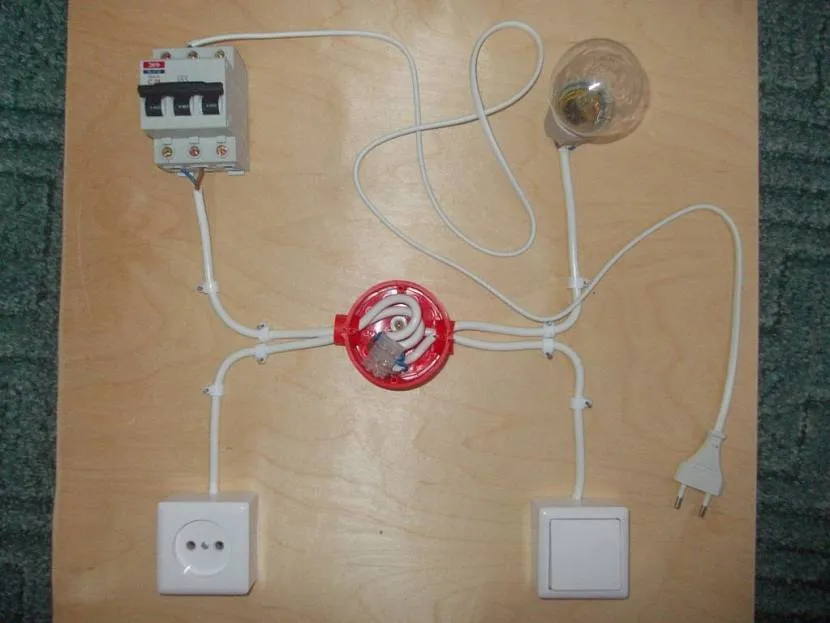

Разводка электропроводки в гараже своими руками — схема, фото:

Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).

Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.

Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.

Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!

Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.

Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.

Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.

Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.

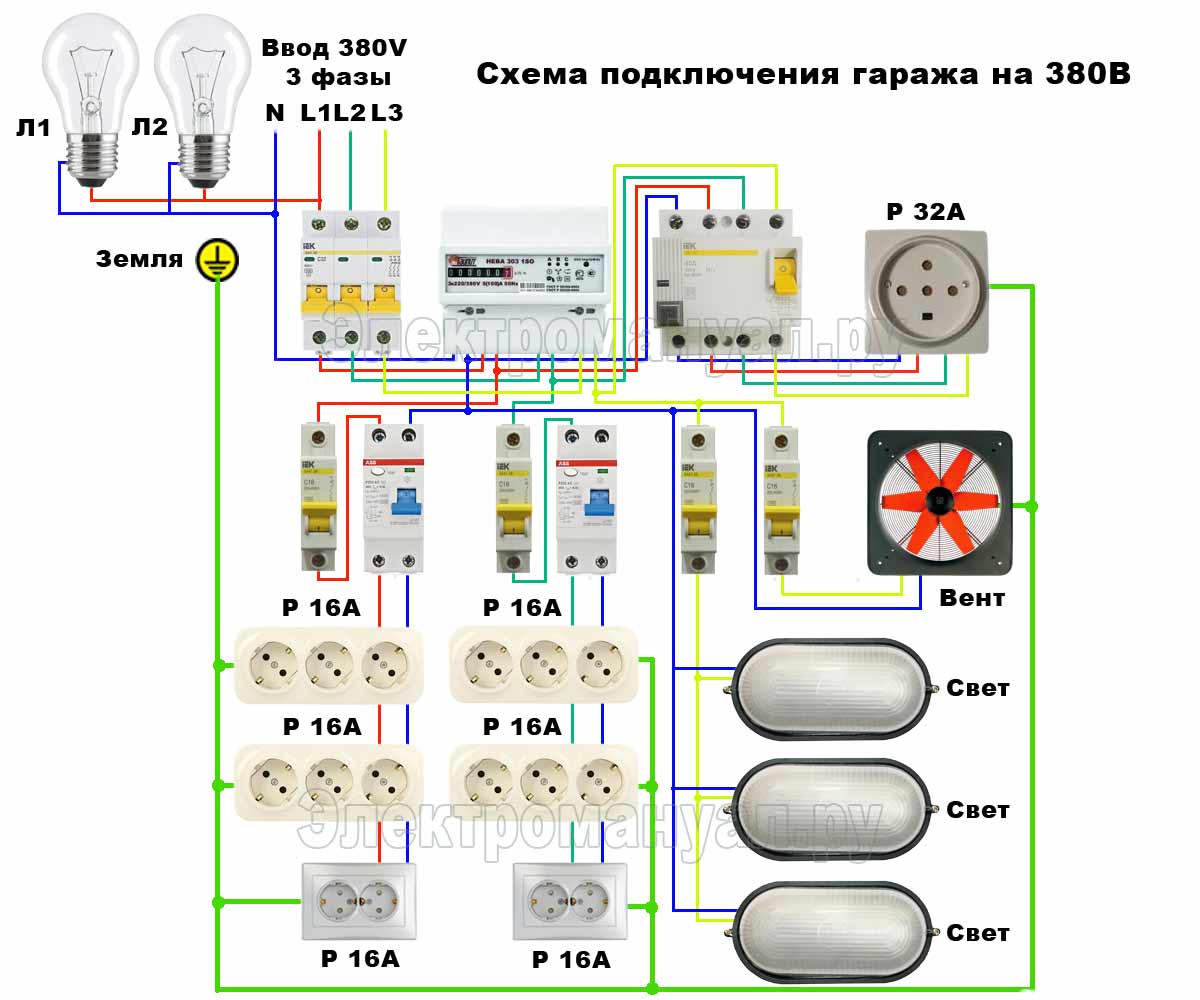

Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.

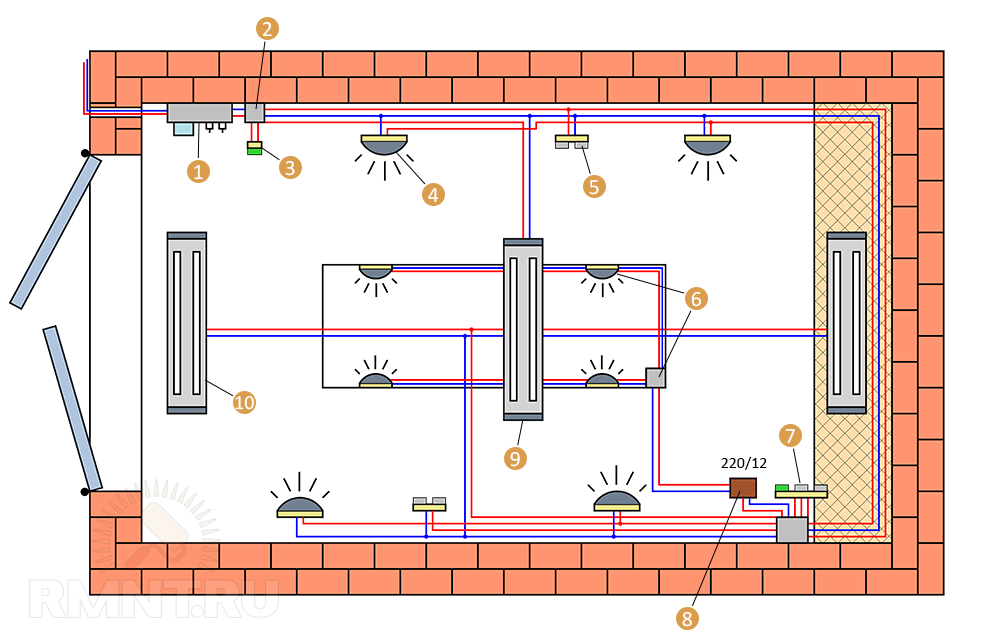

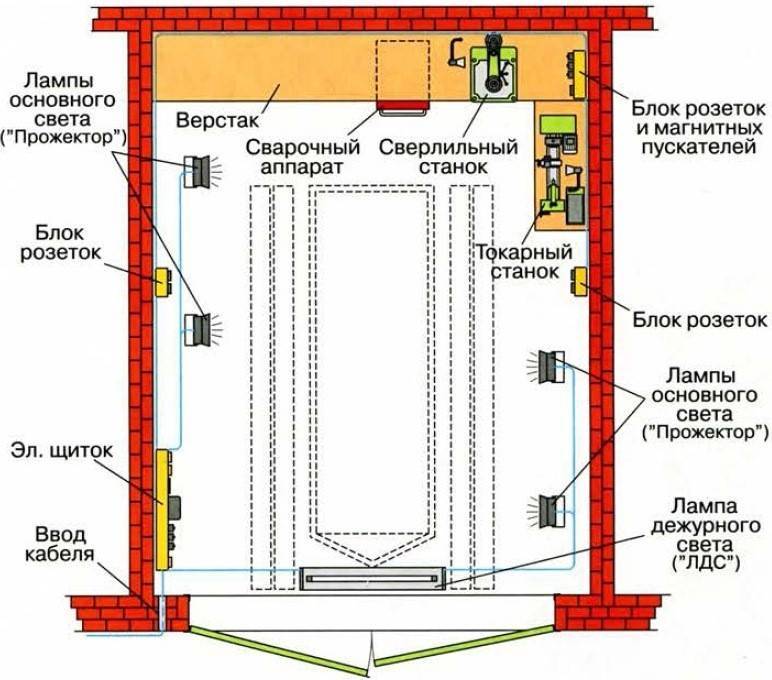

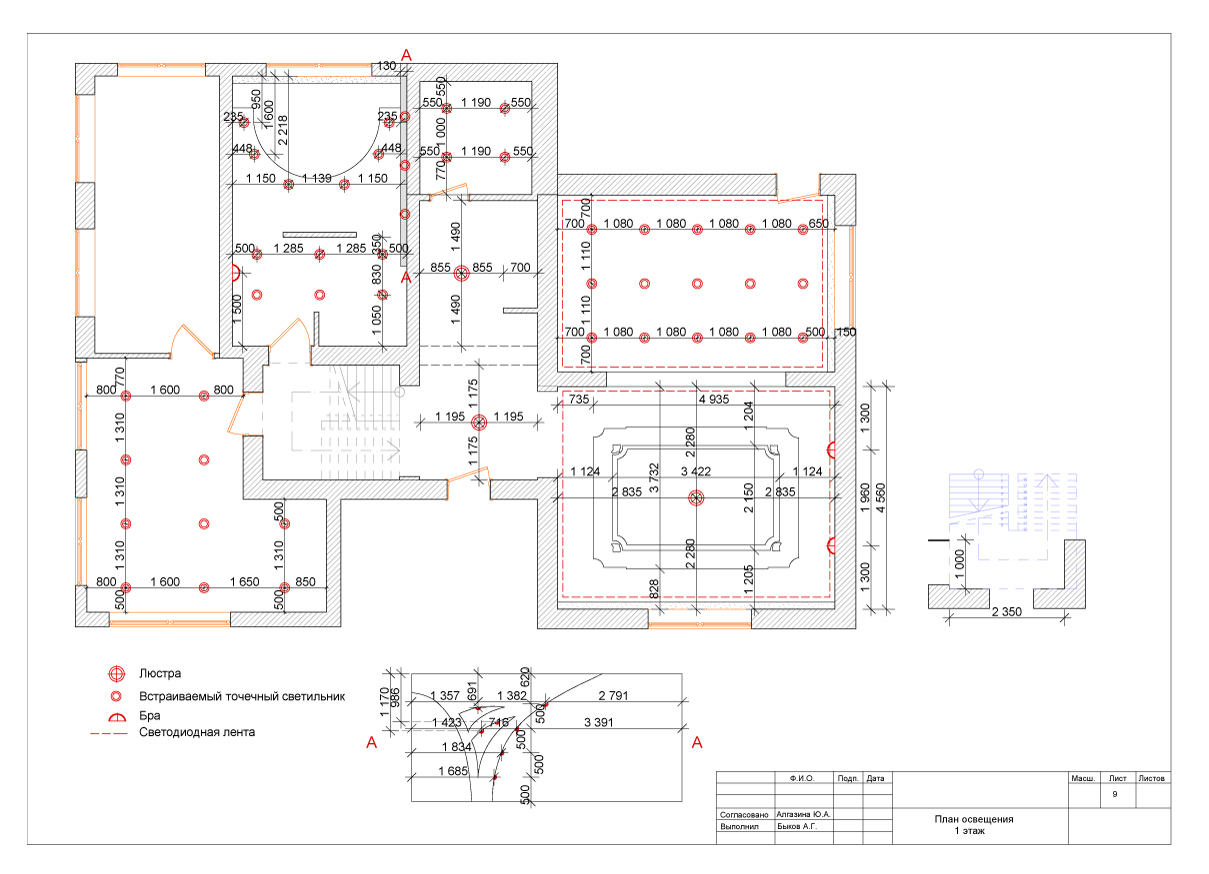

Электричество в гараже своими руками — схема расположения показана на следующем рисунке:

На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.

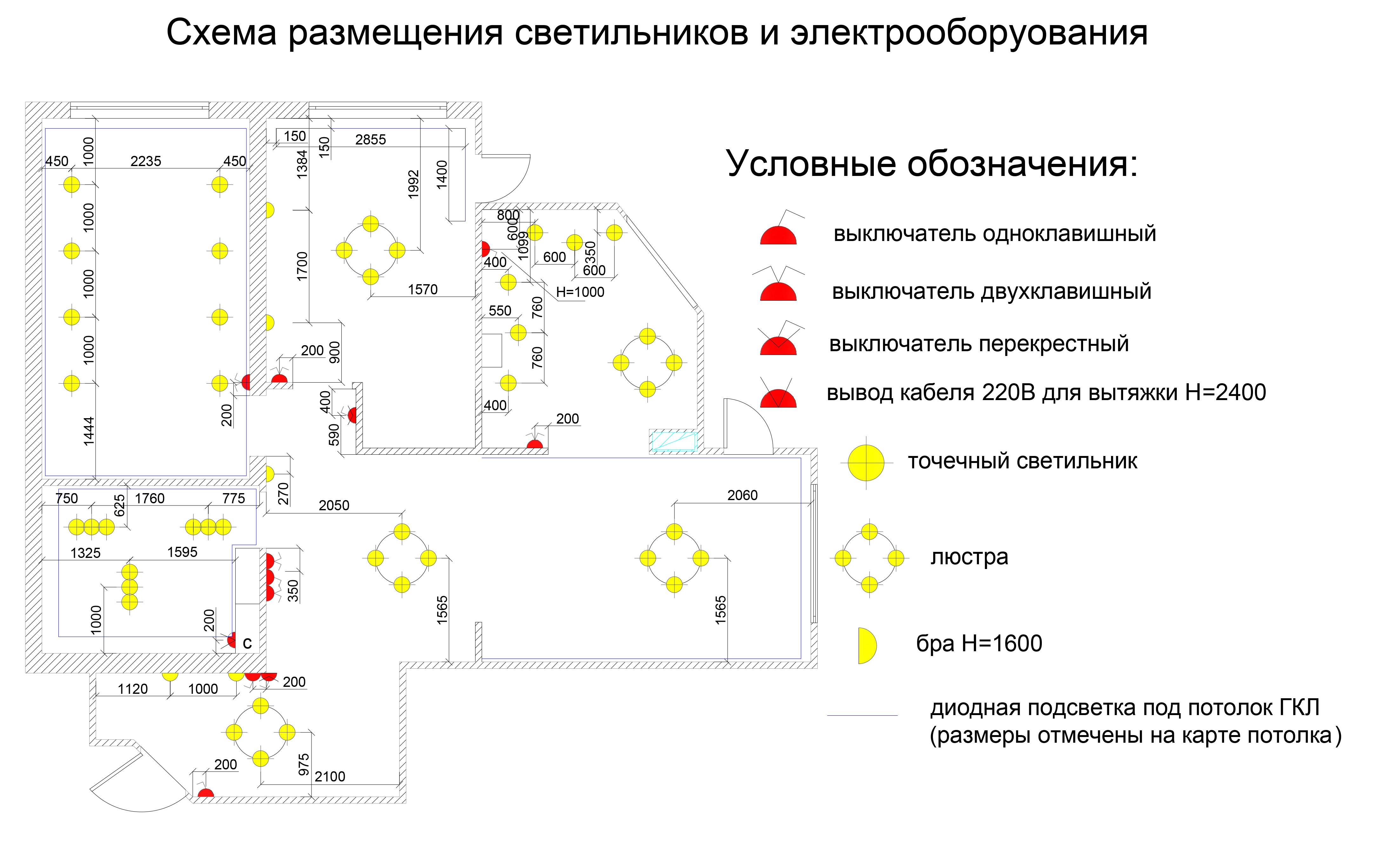

На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.

Свет для гаража: тип ламп

Выбирая какое освещение лучше сделать в гараже, подходят четыре вида ламп: накаливания, галогенные, люминесцентные, светодиодные.

Владелец гаража определяет вид лампочек, которые ему подходят, в зависимости от использования помещения.

Лампы накаливания – надежный, дешевый, простой способ осветить гараж теплым светом. Они неприхотливы к температуре, влажности, пыли, не искажают цвет. Недостатки в коротком сроке эксплуатации, потреблении электроэнергии, низкой светоотдаче. Для безопасного использования рекомендуется закрывать плафоном. В холодную погоду нагревают помещение (в малых объемах).

Галогенные лампы дороже обычных, потребляют больше электроэнергии. Нагревательный элемент заполнен газом, что продлевает срок эксплуатации. Лампы выходят из строя при скачках напряжения, неправильной установке (нельзя трогать голыми руками). Излучают теплый свет.

Люминесцентные лампы самые капризные. Они боятся влажности, пыли, низких температур, скачков напряжения, частого включения-выключения. Ртутное содержимое опасно для здоровья (при эксплуатации неисправной лампы). Требуется утилизация. Лампы искажают цвета. Взамен всего этого прибор долговечен, экономичен. Излучает холодный свет и издает легкий гул.

Светодиодные лампы обладают преимуществом над вышеуказанными разновидностями. Они работают независимо от влажности, температуры, загрязненности помещения, наличия повреждений. Вывести из строя может скачок напряжения. Лампы потребляют минимум электроэнергии, обладают высокой светоотдачей и имеют длительный срок эксплуатации, не нагреваются. Современная линейка Led-ламп представлена теплым, нейтральным и холодным светом разной насыщенности.

Выбираем зоны освещения

Свет в гараже всегда должен быть функциональным и приятным для глаза. Не нужно проявлять фантазию, останавливаемся только на том, что мы должны в этом помещении хранить машину и при надобности совершать работы.

Можно выделить следующие зоны в гараже, которые нуждаются в качественном освещении:

1. Площадь всей комнаты (общее освещение).
2. Смотровая яма или другое место, где автомобиль будет ремонтироваться.
3. Стол с инструментами или полки.

Мы рекомендуем к основному освещению в гараже купить небольшой переносной светильник, он всегда будет к месту и станет не заменим во многих ситуациях. Его можно использовать для подсветки определенных зон, также можно осветить и сам автомобиль, к примеру, вы полезли под капот.

Общие положения

Прежде чем приступить к проектированию и дальнейшей организации света в гараже, нужно учесть важную деталь. Работы, которые в нем выполняются, имеют разный уровень сложности и исполнения, поэтому просто повесить лампочку будет мало. Недостаточная освещенность напрямую может сказаться на здоровье Ваших глаз. О том, как сделать освещение в гараже своими руками грамотно, речь пойдет в следующих пунктах нашей статьи.

Нормы и требования

Правильное освещение гаража предполагает соблюдение некоторых технических и санитарных требований. В соответствии со СНиП 23-05-95, «Естественное и искусственное освещение», для каждого вида зрительных работ предполагается свой уровень освещенности рабочей поверхности

При этом важно понимать, что такое рабочая поверхность. В гараже это — верстак, рабочий стол или/и сам автомобиль

Для стола необходимый уровень освещенности составляет 300 лк, для более мелких работ понадобится 400 лк. Первое требование достигается организацией общего освещения посредством различных источников света. Для локального рекомендуется приобрести настольную лампу на кронштейне, длинной ноге и с несколькими степенями свободы.

Локальное освещение

Если рабочая поверхность – автомобиль, включая борта, днище, подкапотное пространство и салон, потребуется освещенность 300 лк по всей поверхности. Для производства покрасочных работ требуется 400-600 Люкс, чтобы не ошибиться при подборе цвета.

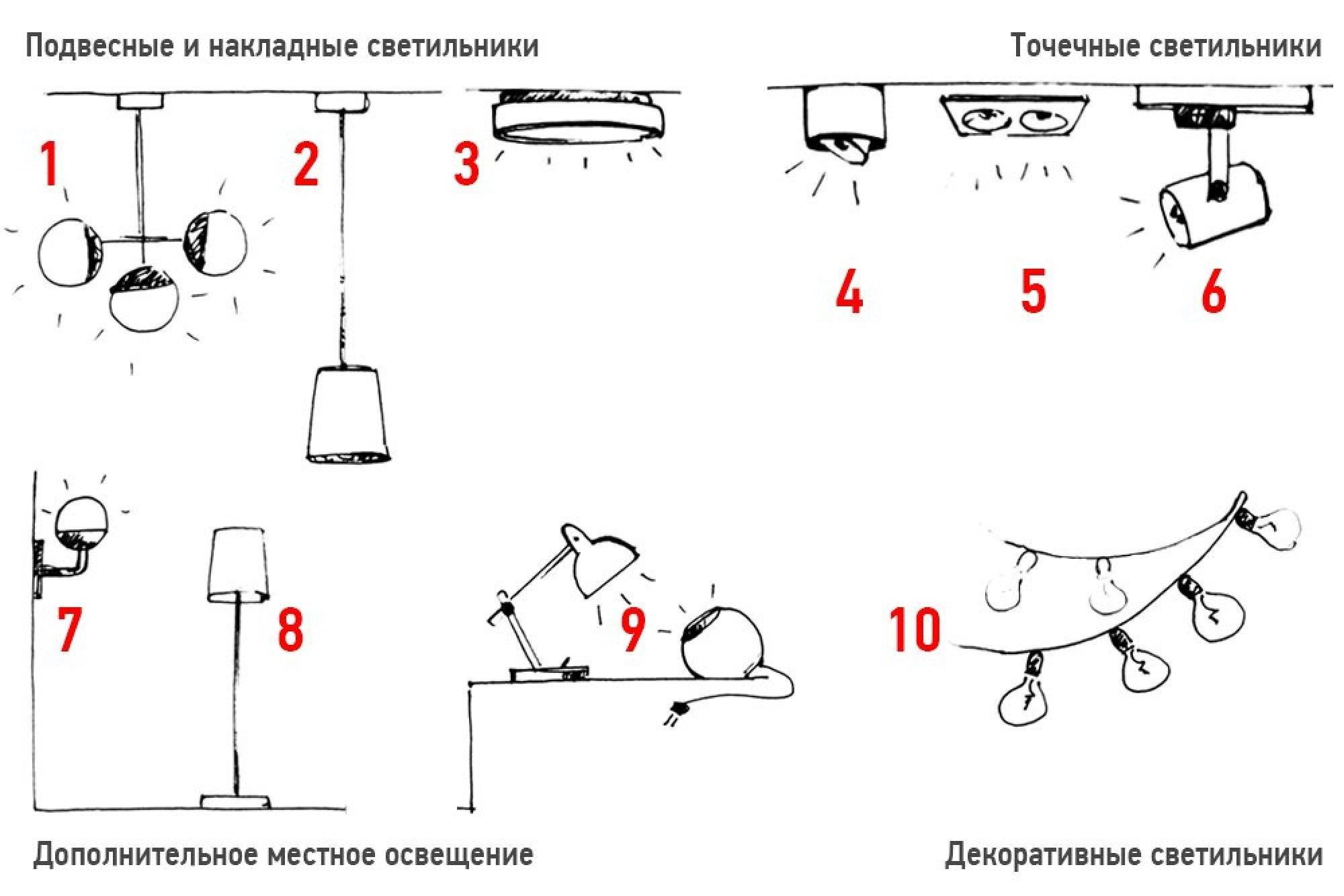

Виды светильников и типы ламп

Для реализации нормативных требований уровня освещенности, нужно подобрать правильные светильники и лампы.

Для гаража рекомендуются линейные или точечные светильники промышленного исполнения с защитой от влаги и пыли на уровне IP 43, а также с равномерным распределением светового потока. В советское время часто применялись светильники с люминесцентными лампами, но так как в них используются пары ртути, рекомендуется использовать современные светильники со светодиодами. Они экономичны, экологичны, с длительным сроком службы и у них нет ограничений по утилизации. Диапазон рабочих температур этого типа ламп позволяет организовать светодиодное освещение гаража и в холодном и в отапливаемом помещении.

Линейные светильники в гараже

Большую популярность набирает освещение гаража светодиодными прожекторами. У этого типа светильников имеются как преимущества, так и недостатки:

Из основных достоинств можно отметить:

• высокую степень защиты от влаги и пыли
• экономичность за счет использования светодиодов
• простоту в эксплуатации и монтаже

Недостатками являются:

• высокая стоимость относительно других типов светильников
• создают узконаправленный пучок света (подходит не для каждого освещения)

Освещение светодиодными прожекторами

Таким образом, учитывая все особенности прожекторов и необходимость применения в гараже, нужно принимать решение об их покупке.

Световая температура для освещения гаража может составлять 4000 – 6000 Кельвинов. Такой свет по спектру наиболее близок к естественному солнечному

Он позволит не напрягая зрение выполнять самые мелкие работы и грамотно без искажения подобрать цвета, что важно при покраске автомобиля

Принцип зонирования

Гаражное освещение можно условно разделить на несколько зон, в которых используются свои виды светильников и распространяются описанные выше нормы.

Наиболее распространенными зонами являются:

• верстак и панель с инструментами
• место для ремонта автомобиля
• смотровая яма
• въезд в гараж

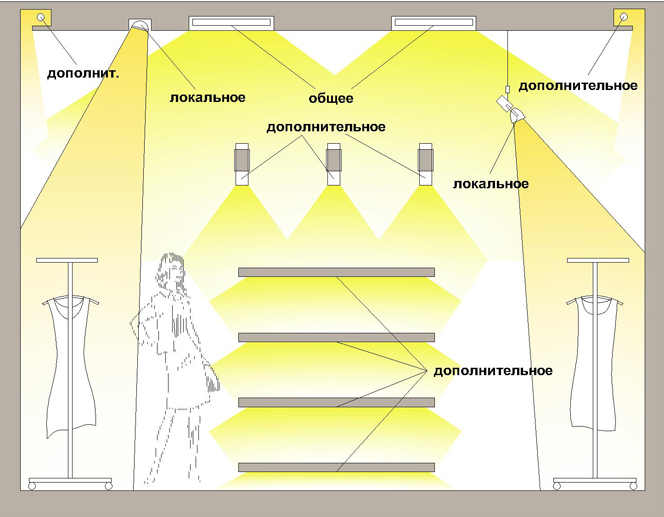

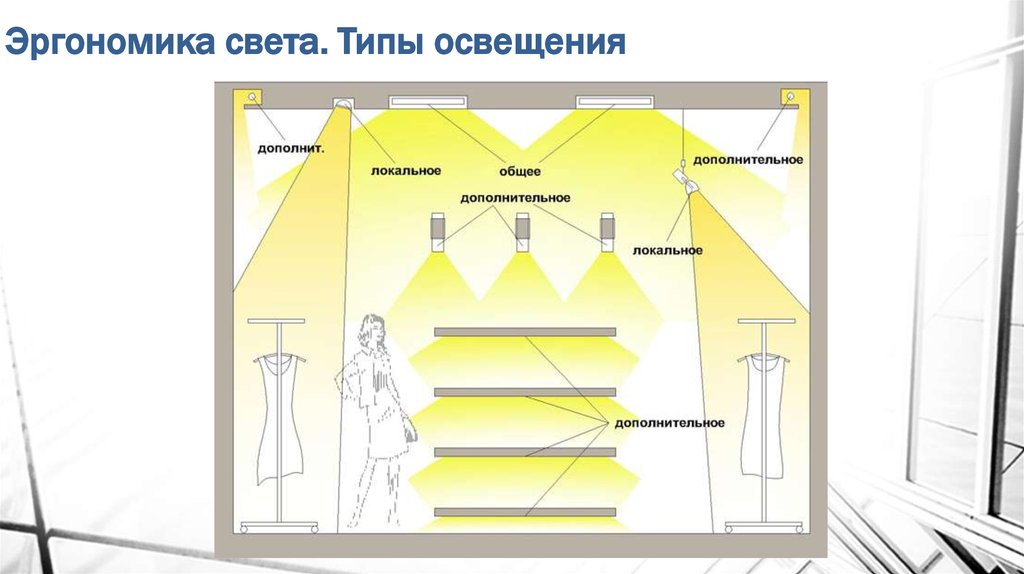

Помимо зонирования, освещение гаража подразумевает еще один нюанс, такой как многоуровневость.

Начиная сверху вниз выделяют следующие уровни освещения:

1. Потолочное (общее)
2. Настенное (боковое) на уровне 0.5-1.5 метров от пола
3. Напольное (освещение смотровой ямы)

Реализация каждого уровня имеет свои особенности, которые будут описаны далее в статье.

Особенности устройства электропитания в гараже

Прежде чем решить, какое освещение сделать в гараже, необходимо познакомиться с его особенностями.

К ним относятся:

• Гараж — это сооружение с повышенной пожароопасностью. В нем почти всегда хранятся горючие, вещества, которые могут очень быстро воспламеняться, а любая искра привести к возникновению пожара.
  Искрение электропроводки, чаще всего, возникает в соединительных местах. Чем их больше, тем выше вероятность возникновения пожара. В этом случае не стоит использовать многочисленные удлинители и переноски, при устройстве электропитания в гараже.
• В таком помещении и устроенном в нем погребе (см. Погреб в гараже: как сделать в разных вариантах), практически постоянно сохраняется повышенная влажность. При недостаточном утеплении помещения в холодное время года будет образовываться конденсат, что несовместимо с электричеством.

1. уменьшает потребление электроэнергии;
2. улучшает условия выполнения различных работ;
3. размещение розеток и выключателей в главных рабочих зонах, помогает улучшить эргономику гаражного помещения.

При выполнении ремонтно-профилактических операций достаточно часто возникает потребность подключения оборудования, имеющего большую потребляемую мощность. Эти нагрузки должна выдерживать проводка в гараже.

Какие основные типы проводки в гараже

От мощности оборудования, планируемого подключать, может понадобиться устройство таких типов электропроводки:

• Однофазная. Это более распространенный вариант питания электросети. По действующим стандартам и нормам, потребляемая мощность в сети для таких линий электропитания не превышает 11 КВт, что вполне достаточно для выполнения большинства работ с подключением наиболее часто используемых агрегатов.
• Трехфазная. Может понадобиться для подключения энергоемкого оборудования, которым может быть сварочный аппарат и другие устройства. Для кооперативных гаражей есть возможность устроить трехфазное электропитание, а при строительстве самостоятельного гаража придется обратиться в Энергосбыт.

При этом необходимо подать и согласовать такие документы:

• Заявление на возможность увеличения мощности линии электропитания.
• Заключить договор на установку счетчика с тремя фазами.
• Заключить договор на его тарификацию.

При любой схеме проводки в гараже должны быть включены:

• Счетчик, учитывающий расход электроэнергии.
• Силовые автоматы.
• Розетки.
• Выключатели для комфортной работы в главных рабочих зонах гаража.

Как подобрать оптимальную схему освещения гаража

Существует несколько критериев, по которым следует выбирать источники света:

• В гараже свет должен освещать равномерно все пространство помещения. В этом случае облегчается парковка автомобиля, комфортнее становится его обслуживание. Решить такие задачи помогает устройство общего освещения, а в отдельных местах, таких как область моторного отсека или рабочего стола, следует предусмотреть установку локальных источников света.
• Освещение в гараже должно быть экономным. При его частом использовании имеет смысл, при разработке схемы освещения помещения, предусмотреть монтаж ламп, которые способны сберегать электроэнергию.
• Устройство схемы освещения гаража должно быть модульным с возможностью использовать его лишь в требуемых зонах или для всего помещения.

При обустройстве света в гараже своими руками могут использоваться несколько возможных вариантов:

Применение в гараже ламп накаливания. Это самый популярный вариант. Его основными достоинствами являются:

1. простота монтажа;
2. доступная цена;
3. неприхотливость.

К недостаткам можно отнести:

1. сравнительно короткий срок службы ламп;
2. неравномерность потока света;
3. достаточно большое потребление энергии.

Лампы накаливания в гараже

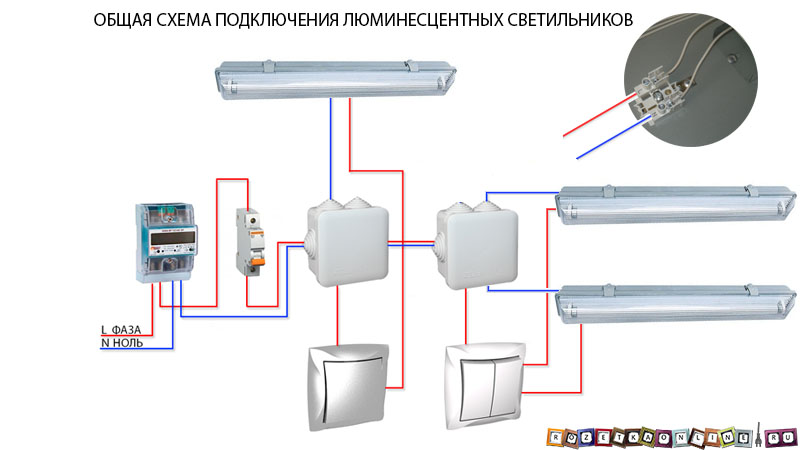

Освещение в гараже своими руками с использованием люминесцентных ламп. Это удачный вариант устройства света в гараже. Лампы:

1. экономичны;
2. световой поток рассеивают равномерно;
3. долговечны.

Недостатком ламп является большое влияние на них температуры. Иногда при ее отрицательной величине в помещении, они не загораются, что требует хорошего отопления в гараже.

Применение экономичных энергосберегающих ламп – наиболее выгодное освещение в гараж. Его преимущества:

1. могут работать при любой температуре;
2. мало потребляют электроэнергии;
3. долговечны.

Гаражное освещение светодиодами, как показано на фото. Это редко используемый вариант. Чаще всего его устраивают как автономное освещение в гараже. К плюсам таких ламп относятся:

1. образование хорошего светового потока;
2. не большое потребление энергии.

Недостаток — большие первоначальные затраты.

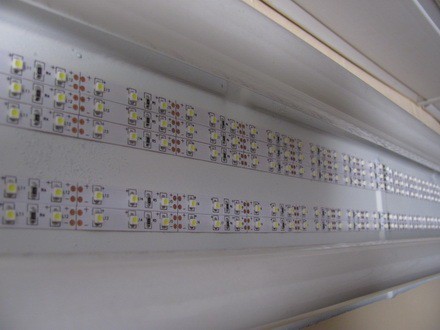

Устройство светодиодного освещения

Какое освещение лучше?

Как утверждают специалисты в области энергетики и владельцы автомобилей, лучшим вариантом является светодиодное освещение гаража. Чтобы убедиться в этом, можно перечислить основные преимущества светодиодов:

• более долгий срок службы, если сравнивать с аналогами – около 50 000 часов;
• эффективное энергосбережение;
• отсутствие веществ, которые вредят здоровью человека;
• на их работе не сказывается нестабильная сеть;
• высокая степень отдачи света;
• элементы таких ламп не выделяют много тепла, что обеспечивает безопасность от возникновения пожаров;
• способность работы до сверхмалых температур (до –50º С).

Изделия светодиодной продукции обладают единственным существенным минусом. Их стоимость достаточно велика, что отталкивает многих от приобретения. Если вы задумали выполнить светодиодное освещение в гараже, стоит руководствоваться в первую очередь своими финансовыми возможностями, а также советами специалистов.

Светодиодное освещение

При редких и кратких походах в гараж можно не выполнять обновление старого освещения. В иных случаях в гараже следует установить светодиодные лампы. Также можно применить светодиодные ленты, которые делаются путем размещения чипов по всему расстоянию ленты. Такое внедрение позволяет создать равномерное распределение потоков света по всему помещению, что невозможно при помощи обычных светильников. При хорошем освещении светодиодной лентой образование темных участков сводится к нулю. Главным плюсом такого оборудования является отсутствие стеклянного плафона, который можно легко разбить.

Подготовка к выполнению работ очень похожа на аналогичную применяемую в бытовых помещениях, но существуют некоторые различия. В гаражах с небольшими размерами лучше использовать продольные светильники бокового типа. Перед их установкой потребуется заранее разметить стены в наиболее важных зонах для освещения.

Помещения, площадь которых превышает 15 м², оснащают комбинированным вариантом, где присутствуют светильники как общего назначения, так и переносные фонари, питающиеся от общей сети или аккумулятора.

Укладка проводки под освещение

Существуют разновидности светодиодов, характеризующиеся цветовой температурой. Теплые тона при свечении выдают меньше визуального света, нежели холодные и нейтральные. Чрезмерное освещение в гараже тоже не нужно. Исходя из этого, можно сказать, что наилучшим вариантом для такого помещения будут светодиоды, рассчитанные на цветовую температуру от 4 000 до 6 000º К.

Какие особенности гаража влияют на систему его освещения

Для начала давайте попробуем сформулировать – в чем должна заключаться специфика системы освещения в гараже.

Прежде всего, в помещении гаража его владельцы нередко хранят различные горючие и взрывоопасные составы. Поэтому электрическая проводка, а также осветительные приборы должны соответствовать повышенным требованиям безопасности. Кроме того, продумывая распределение света, необходимо учитывать эффективность и экономичность будущей системы.

Итак, главные условия при обустройстве освещения, выполнение которых сделает пребывание в гараже комфортным — это его безопасность и достаточная интенсивность.

Хотим мы этого или нет, но гараж всегда является зоной повышенной пожароопасности. И это обязательно учитывается при создании системы освещения

Чтобы спланировать эффективное и надежное освещение в гараже, необходимо учитывать несколько важных факторов:

• Принимается в расчет высота потолка и общая площадь помещения.
• Заранее планируется расположение рабочих зон.
• Подбирается материал отделки стен, пола и потолка, причем важную роль играет и цвет отделки.
• Уточняются нормы освещенности, а отсюда – и требуемый световой поток ламп, необходимых для ее достижения.
• Выбираются оптимальные типы осветительных приборов и лампы с соответствующей излучающей способностью.

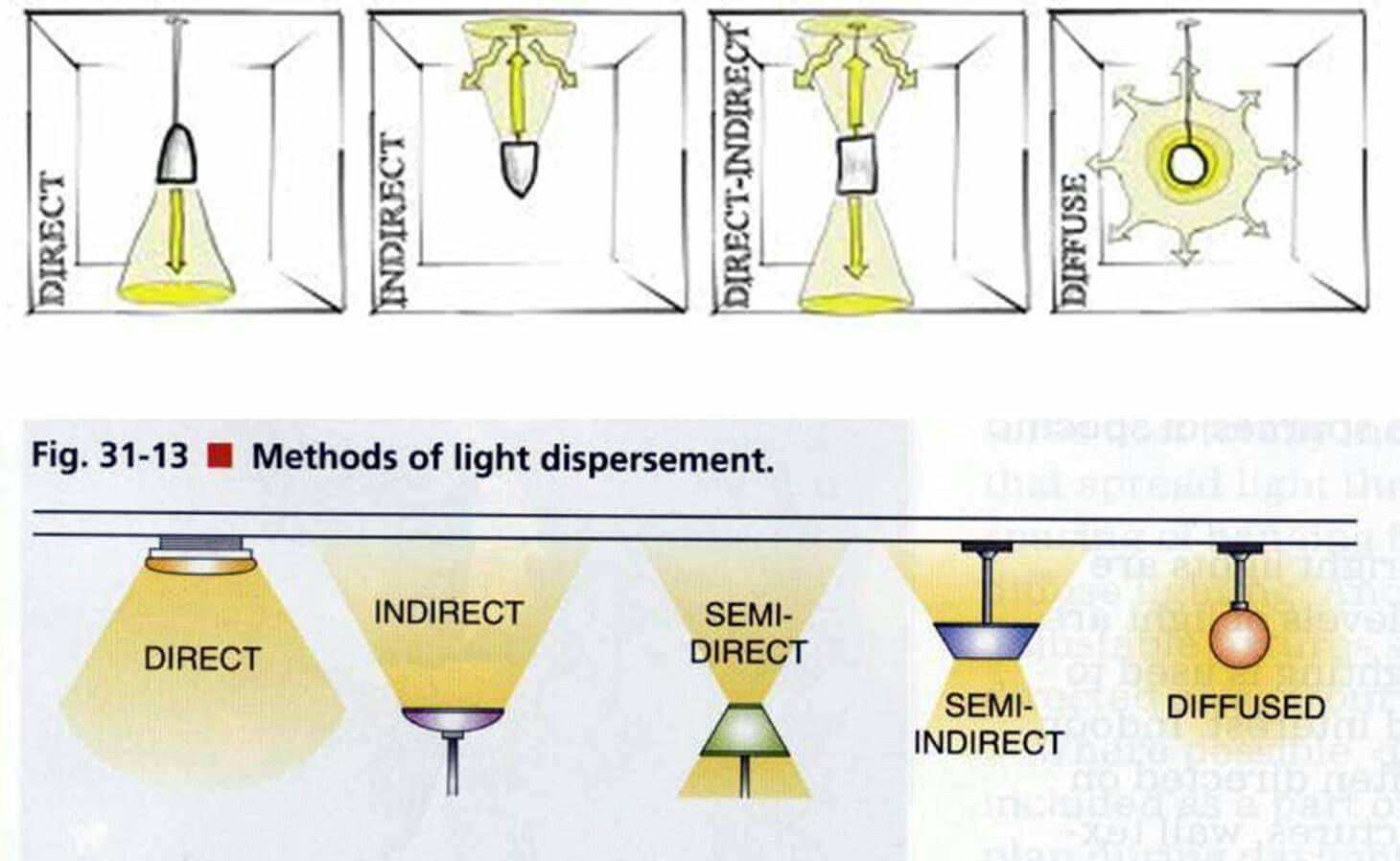

Стоит выделить некоторые требования правильной организации распределения света и выбора светильников:

• Освещение должно быть равномерным и охватывать всю площадь помещения, то есть не должно оставаться затемненных углов. Поэтому рекомендуется совмещать общее верхнее освещение с зональным.
• Система должна быть экономной, так как будет задействоваться в любое время суток ввиду отсутствия естественного дневного света. Поэтому стоит предусмотреть использование ламп с минимальным энергопотреблением. Они, как правило – и более безопасные с точки зрения опасного нагрева до высоких температур.
• В гаражных условиях, как ни крути, пыли и влаги все равно больше, чем в обычных помещениях. Значит, все электрооборудование должно быть надежно защищено от негативного влияния этих факторов.

Концепция освещения гаража

В первую очередь сформулируем концепцию освещения гаражного помещения.

Во-первых, это противопожарная безопасность. В гараже очень часто автовладелец хранит запас топлива, оборудование представляющее потенциальную опасность. Например, газовые баллоны

Исходя из этого, крайне важно при прокладке электропроводки соблюдать все нормы и правила

Кроме этого, необходимо обращать внимание на установку осветительных приборов, они должны соответствовать нормам безопасности

Ну и немаловажно рассчитывать экономическую составляющую системы

В любом случае гараж – это объект пожаро- и взрывоопасности. При планировке системы освещения обязательно необходимо учитывать следующие важные факторы:

• заблаговременно намечается место под рабочую зону;
• обязательно учитывается площадь гаража, высота стен;
• при отделке стен и потолков должны использоваться негорючие материалы;
• следует учитывать цветовую гамму и светоотражающие свойства отделочных материалов;
• лампы освещения должны соответствовать нормам безопасности, а также требуемому уровню освещенности по степени излучения.

Монтаж

Выполнить монтаж электропроводки в гараже своими руками вполне возможно, в чем вы сейчас убедитесь.

Итак, схема имеется, инструмент и материалы приготовлены – можно приступать к работе.

Нанесем разметку на стены в тех местах, где будет проходить проводка, и будут установлены выключатели, розетки и распредкоробки

При этом важно помнить, что укладка провода по косой нежелательна. Потом, если нужно будет что-то закрепить на стене, определить, где в стене проходит провод, окажется затруднительно – все отводы лучше выполнить под прямым углом.
Разметив стены, еще раз сверьтесь со схемой, проверив, ничего ли не упущено.
Загоните автомобиль в гараж и проверьте, удобно ли расположены розетки и светильники

Если нет, то отметьте места, где бы их было бы лучше установить. Будет ли светильник, установленный на потолке или стене должным образом освещать двигатель, чтобы можно было проверить уровень масла.
Теперь автомобиль не нужен, и лучше, если он будет находиться вне гаража.
Коронкой подходящего размера делаются все отверстия под распредкоробки и подрозетники.
Согласно нанесенной разметке, вырезаются штробы, затем перфоратором удаляется лишний строительный материал по глубине реза. В результате должна получиться канавка, в которой спрячется предназначенная для него гофрированная труба.

Теперь можно провести электропроводку в гараже, в чем поможет пошаговая инструкция. Сразу оговоримся, что профессионалы сначала укладывают гофру в стену, устанавливают подрозетники, а потом затягивают кабель. Но если электропроводка в гараже своими руками прокладывается впервые, то лучше придерживаться предложенной нами технологии.

• Загнув конец проволоки, торчащей из гофры, саму гофру укладывают в штробу с таким расчетом, чтобы она входила в подрозетники.
• Отмеченный кусок гофры отрезается, а конец проволоки подгибается, чтобы он не провалился внутрь.
• Затем провод продевается в гофру так, чтобы оставались с двух сторон свободные концы – сантиметров по 15. Более детально с этим процессом можно ознакомиться, посмотрев видео.

itemprop=”video” >

• Гофра с проводом укладывается в штробу и замазывается алебастром. Такие действия выполняются и с оставшимся проводом.
• Затем провод вместе с гофрой вводится в подрозетники / распредкоробки, и только после этого они устанавливаются и закрепляются алебастром. В тех местах, где на стене будут установлены светильники, провод просто выводится наружу.
• После установки вводного щитка выполняется подключение проводов к автоматам. Чтобы было легче сориентироваться и ничего не перепутать, каждый провод необходимо подписать, указав, для чего он предназначен в этой цепи.

Когда разводка электропроводки в гараже выполняется неспециалистом, то часто возникают проблемы с подключением УЗО. Подборка из двух видеороликов поможет избежать ошибок при подключении этого прибора.

itemprop=”video” >

itemprop=”video” >

• Выполнив подключение проводов, желательно еще раз проверить, правильно ли всё собрано в щитке.
• Теперь можно включить вводный автомат, затем УЗО и по очереди все автоматы.
• Если монтаж выполнен правильно, то все точки подключения должны работать.

Как видим, даже непрофессионал может справиться с этой работой. Если же после прочтения вы всё еще продолжаете сомневаться в своих способностях и от одной мысли о работе с электричеством начинают потеть ладошки, то лучше пригласите специалиста.

Идеальное расположение ламп

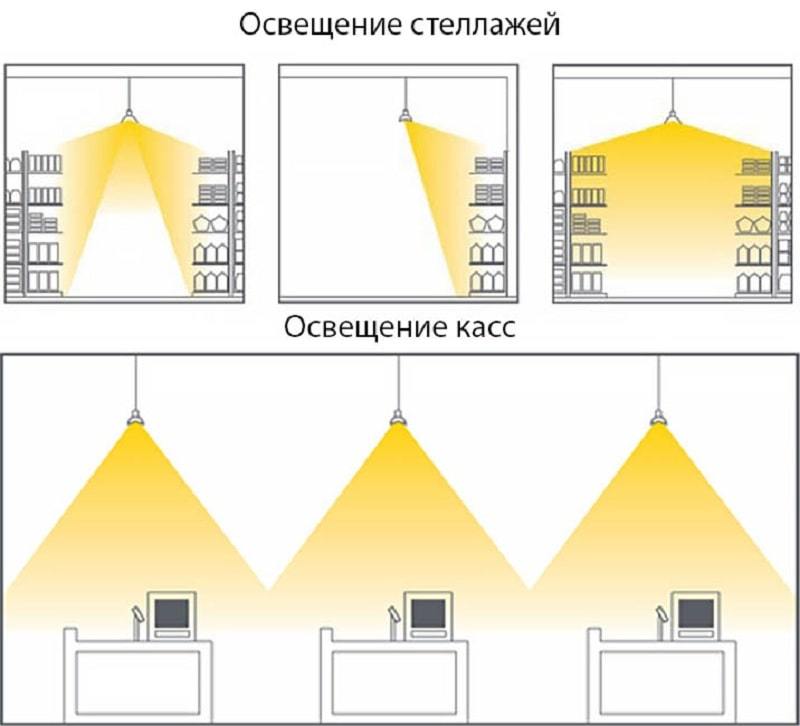

Когда определены источники света и их мощность, приходит время выбрать их размещение. Основным требованием будет то, чтобы распределять света однородно по всей площади гаража. Чаще всего лампы устанавливают таким образом, чтобы было удобнее и комфортнее. Традиционна же схема будет подразумевать закрепление светильников на потолке и стене, а более современный подход еще включает в себя использование автономной системы. Фонари, питаемые от аккумуляторов, не только могут быть перемещены в любые удобные места, но еще и полностью не зависят от электрической сети. Освещение в гараже советуют делать многоуровневым – наверху должна быть большая лампа, а для всех рабочих зон ставят боковые светильники, которые куда меньше по размеру.

Полноценное освещение в гараже делают с таким расчетом, чтобы тень машины не падала на светильники. Лампы бокового типа следует крепить на кронштейны, что даст возможность поворачивать их в нужную сторону. Источники света стационарного типа должны быть размещены так, чтобы при выходе и входе не слепили. Еще одним обязательным условием будет применение плафонов. Это даст возможность предотвращать негативное воздействие мигания и бликов. Главный светильник должен быть не просто на потолке, а еще и там, где он будет освещать капот и при этом не давать тень.

Еще крайне важно выполнить подготовку освещения для смотровой ямы, куда в любой момент может что-то закатиться. При этом допускается использование лишь тех источников света, которые имеют малую мощность, то ест галогенные лампы и светодиоды

Дело в том, что высокая влажность, от которой никуда не деться, повышает риск поражения током. Осветительные приборы следует поставить во флаконы, которые покрыты стальной сеткой, по краям ямы, в особо подготовленных нишах.  Получится, что лампы не будут мешать работать, и будут целыми даже в том случае, если упадет габаритный предмет или острые инструменты.

Проводку стоит делать скрытым методом, но учтите, что после оштукатуривания отделочный материал не был разрушен. Провода нужно делать параллельно потолку, а перед началом выполнения работ проконсультируйтесь с опытным специалистом. Если вы не до конца уверены в собственных умениях и знаниях, то лучше нанять квалифицированного мастера, особенно, если ваш гараж стоит в подвале или в другом месте, где накапливается вода.

Далее потребуется сходить в магазин с этой схемой, чтобы и консультантам было проще разобраться, возможно, вам что-то подскажут, а еще будет меньше риск забыть все нужные вещи или перепутать что-то. Сверху над каждым выключателем или розеткой следует установить распределительные коробки, а когда соединения и установка будут окончены, стоит сразу проверить работоспособность переключателей и компонентов. При обнаружении даже небольших проблем следует немедленно их исправлять.
