Светодиодный экран: характеристики и особенности монтажа

Виды светодиодных экранов

Сегодня на наших улицах эксплуатируются светодиодные экраны трех основных видов.

Первый – это кластеры. Если говорить техническим языком, то кластер – это группа диодов, которая заключена в изолированном корпусе и залита компаундом. В одном экране может быть несколько подобных кластеров, каждый из которых подключается к собственной плате за счет отдельных проводов. Этот тип экранов с годами уже выходит из повсеместного использования, поскольку уступает своим более прогрессивным сородичам.

Второй – это LED-матрица. Технология в ней несколько иная – кластер подсоединяется к плате в качестве единого элемента. Матрица – это отдельный сегмент, который состоит из нескольких компонентов: туда входят диоды, коммутаторы, система управления и все это заливается компаундом. Из преимуществ этого типа экранов можно назвать длительный срок эксплуатации, устойчивость к воздействию внешней среды, а также простоту сборки.

Третий вариант – это SMD (или электрорадио) элементы. Они монтируются прямо на поверхность платы. Если говорить простым языком, то это все те же светодиоды, однако уже не лампового типа. Эти конструкции отличает высокое качество, поскольку при их производстве исключается ручная сборка, которая, как известно, и является главным источником бракованной продукции.

Аргументы в пользу выбора светодиодных экранов

Если Вы все еще не решаетесь заказать рекламу на таком экране, то будьте уверены – их более высокая цена по сравнению с обычными бигбордами вполне оправдана. Светодиодные экраны имеют ряд преимуществ:

Реклама, которая демонстрируется на них, носит динамический характер. Безусловно, движущиеся объекты привлекают больше внимания, нежели обыкновенный плакат, пусть даже и хорошего качества. Используя такую прогрессивную конструкцию, там могут быть размещены ролики любого уровня сложности – мультипликационные, выполненные в форме презентаций, даже мини-фильм. Конечно же, ни ситилайт, ни бигборд такой возможности не дают. Если применить методы финансового анализа, то можно заметить, что стоимость одного выхода не так уж и высока, а значит, вполне приемлема для большинства рекламодателей.

Светодиодные экраны не боятся неблагоприятных погодных условий: им не страшна ни влажность, ни пыль, ни атмосферные осадки в виде снега и дождя, а также перепады температур. Высокие эксплуатационные характеристики – вот что отличает эти конструкции и обуславливает их популярность. Все это приводит к тому, что эффективность рекламы, размещаемой на таких экранах, будет максимально высокой, что приведет к увеличению продаж и повышению прибыли Вашей компании. А значит, за такими светодиодными конструкциями – будущее!

Хороший выбор светодиодных экранов различных видов и размеров есть здесь.

Для чего используются светодиодные экраны?

Уже было сказано о том, что подобные конструкции используются для привлечения внимания к информации рекламного характера, размещенной на ней. Кроме того, по такому экрану может транслироваться развлекательная продукция (музыкальные клипы, трансляции народных гуляний и массовых праздников), а также передаваться местные новости и другая полезная информация (дата, время, температура воздуха, атмосферное давление и прочие данные).

В зависимости от области применения

Самое распространенное использование — наружная реклама.

При установке в месте скопления людей показ рекламных роликов очень эффективен, привлекает интерес многочисленной публики.

Используясь на концертах в шоу-бизнесе, они отображают происходящее на сцене в увеличенном виде, показывают красочные декорации и сопровождают показ тематическим роликами, иллюстрациями.

Большие экраны сопровождают и спортивные мероприятия, транслируя события. В торговых центрах экраны показывают и рекламируют товары, украшают вход. Пользуются спросом такие экраны и в учебных учреждениях университетах, ВУЗах.

Характеристики и цены

Основные характеристики, влияющие на стоимость панелей и на которые следует обращать внимание при выборе светодиодных экранов:

ХарактеристикаОписание
ПикселиКаждый пиксель содержит в себе от 3-х до нескольких десятков светодиодов – зеленый, синий и красный (иногда может использоваться белый). Попадание тока на него формирует потоки, отличающие между собой по цвету и интенсивности. Может производиться в одном пикселе до несколько миллиардов оттенков, что и дает отличное изображению. Чем ближе к зрителю будет располагаться панель, тем большая плотность пикселей должна быть. Наилучшим вариантом по количеству пикселей является экран Р10. Он обеспечивает комфортное просматривание изображений на расстоянии от 8 метров, у других же моделей – от 15 метров
Пиксельный шагУличные светодиодные экраны имеют шаг между пикселями 15-60 мм. При небольшом расстоянии панели от зрителя, использовать нужно с меньшим шагом. Тогда изображение будет единым целым, без разделения на точки При больших линейных размерах можно использовать экраны с большим пиксельным шагом – качество изображения будет отличным. Можно приобрести для этого панели и с небольшим шагом, но это уже будет более высокая стоимость, что является нецелесообразно.
РазрешениеДля видео трансляции минимальное разрешение должно быть 160 х 120 точек (общее количество пикселей всех модулей). Для получения хорошего качества использовать нужно 800 х 600 точек, 1024 х 768 и т.д.
Тип светодиодовСуществует два типа диода: SMD и DIP. SMD осуществляются поверхностным монтажом, являются технологической новинкой. Способны обеспечить высокое разрешение, их можно монтировать с малым шагом пикселей. Такие экраны имеют широкий угол обзора. Диоды SMD являются долговечными. Цилиндрические диоды DIP монтируются путем припаивания 2 ножек проходящие через отверстия в плате. Они устойчивы после установки, поэтому и предназначается для наружного применения. Такие экраны обладают хорошей яркостью, обеспечивают 30% экономии электроэнергии.
ЯркостьДля уличных экранов яркость должна быть не ниже 4500-5000 NIT. Иначе при дневном свете панели не смогут обеспечить хорошую передачу изображения. Современные экраны оснащены функцией автоматической регулировки яркости. При дневном свете автоматически увеличится яркость панели, а ночное время она снижется. Это позволяет получить хорошую передачу изображения вне зависимости от освещения и разумную экономию
Средняя и максимальная мощность экранаСредняя – привычная рабочая мощность экрана, составляет половину максимальной. Максимальная – определяется при засветки экрана белым цветом на полной яркости. Знать эту мощность нужно для расчета системы электропитания панели
Класс защитыДля уличных светодиодных экранов самый лучший показатель – IP65
Вес конструкцииЕго необходимо знать для монтажа. Порой прочность несущей конструкции не способна выдержать тяжелый экран

Цены на светодиодные экраны различны, зависят от многих характеристик. От пиксельного шага, типа используемых диодов, класса защиты, яркости и длины диагонали дисплея. К удорожанию LED-экрана приводит высокое разрешение и наличие большого количества диодов в пикселе.

Особенности

Для изготовления уличных панелей используются модули с высоким уровнем защиты от влажности, механического воздействия, солнечных лучей, перепадов температур. Переднюю часть панелей обрабатывают специальными защитными составами или устанавливают пластиковую маску.

В экранах встроены комплекты для их автоматического обогрева и охлаждения. Это позволяет использовать панели при температурах от -60 и до +60 градусов, при этом сбои в их работе замечены не будет.

Уличные светодиодные экраны обладают не сложной конструкцией, которую можно легко монтировать в любом месте

Бесшовное соединение световых диодов позволяет получать отличное качество изображения при любых размеров панели. Чтобы изменить транслируемые видеоролики нужно просто запустить программу, не нужно демонтировать экран или переклеивать изображения.

Программное обеспечение предоставляется вместе с экраном, затруднений в его использовании не возникнет. Для управления большой светодиодной панелью потребуется не более одного человека. Для этого использовать можно даже смартфон, ведь программное обеспечение доступно для любых устройств и операционных систем.

Достоинства светодиодных экранов

Долговечность

Срок службы современных светодиодных экранов может достигать 100,000 часов. Однако необходимо отметить, что в течение срока службы яркость светодиодов может постепенно снижаться, достигая просадки в 50% от исходной яркости после 10 и более лет эксплуатации.

Модульность

Модульная конструкция светодиодных экранов позволяет компоновать кластеры светодиодов как душе угодно без швов и видимых стыков. Размер экрана при этом может составлять десятки метров, а произвольная конфигурация модулей позволяет использовать необычные дизайнерские решения и нестандартные формы информационных табло, видеостен или рекламных щитов.

Простота установки и обслуживания

Светодиодные экраны отличаются простым монтажом и коммутацией. При необходимости экран можно развернуть очень быстро. В то же время обслуживание светодиодному экрану практически не требуется. Цельная конструкция светодиодных модулей устойчива к внешним воздействиям. При необходимости световое табло можно расширить путем установки дополнительных кабинетов. Так же просто осуществляется замена неисправных модулей.

Яркая картинка и идеальная цветопередача

В отличие от LCD экранов, построенных на просветной технологии жидкокристалической подложки и светодиодного освещения LCD матрицы, светодиоды LED – экранов сами излучают свет. За счет современных сверхъярких диодов и компоновки до шести диодов на пиксель светодиодные экраны сегодня демонстрируют великолепную яркость картинки и информация с них отлично читается даже светлым днем. Отдельно стоит отметить возможность регулировки яркости светодиодов, ведь ночью максимальная яркость не требуется. Углы обзора светодиодных экранов достигают 140 градусов, причем картинка при предельных углах просмотра не тускнеет, а цвета не искажаются. Очень высокая контрастность демонстрирует великолепное качество изображения.

Высокая динамичность

Особенностью LED технологии является полное отсутствие инерционности. Светодиоды обрабатывают управляющий сигнал с минимальной задержкой, моментально изменяя свою яркость. Как следствие даже самые динамичные видеоролики на таких экранах воспроизводятся идеально, без запаздываний, «шлейфов» и артефактов.

Гибкость

Светодиодные модули можно установить не только на плоскую, но и на изогнутую поверхность. Но помимо конструктивной гибкости LED экраны также гибко настраиваются и позволяют воспроизводить контент с самых разных носителей. Конфигурация экрана при этом осуществляется программно и как правило дистанционно.

Эффектность и эффективность

Как ни крути, светодиодные экраны выглядят потрясающе. Яркое и динамичное изображение на экране может доносить до потребителей абсолютно произвольную информацию по выбору заказчика.

При этом такой контент гораздо заметнее на фоне традиционных рекламных щитов и вывесок, быстрее и прочнее захватывает внимание клиента, по сути сочетая достоинства телевизионной или медийной рекламы с простотой и надежностью обычных билбордов. А при правильном подборе формата и содержания контента для отображения на светодиодном экране, последний будет не только эффектным, но и невероятно эффективным инструментом доставки информации.

Принцип работы светодиодного экрана

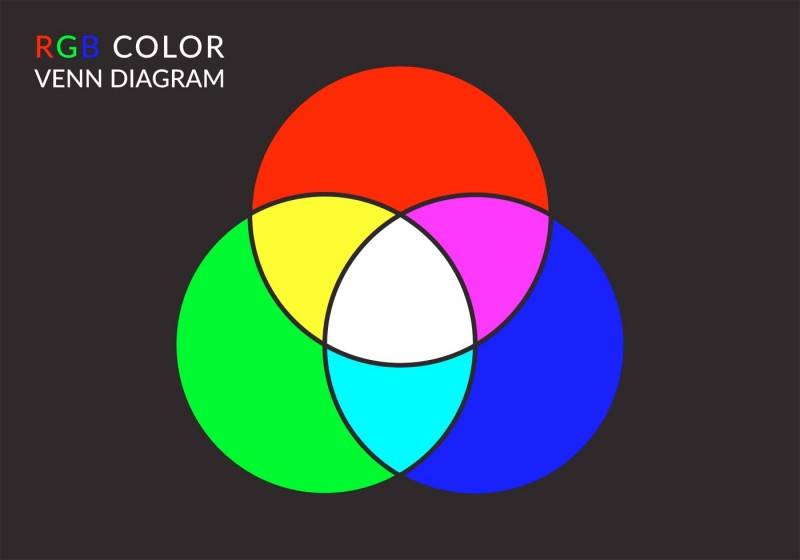

На светодиодном экране размещаются светодиоды трех базовых цветов – красного, зеленого и синего (RGB). Комбинация из светодиодов этих трех цветов, работающих с различной яркостью, позволяет создавать любое полноцветное изображение. Этот принцип схож с принципом действия обычного телевизора или компьютерного дисплея.

Светодиоды на экране соответствуют пикселям, однако в отличие от жидкокристалических LCD экранов, пиксели светодиодных экранов виртуальные, т.е. один и тот же цветной светодиод может быть частью нескольких виртуальных пикселей. Такая особенность позволяет получать в два раза более высокое разрешение изображения.

В зависимости от вида диодов

Каждый экран состоит из отдельных модулей. Благодаря этому можно собирать экраны любых размеров и монтировать по частям в труднодоступных местах. Несмотря на это отчетливая картинка отображается цельно, с любым разрешением и качеством. Благодаря фрагментам сборки экраны различаются по размеру и форме, согласно нужным параметрам.

Различие уличных экранов состоит в типах используемых диодов. Изображение состоит из точек или пикселей. Каждая пиксель состоит из трёх светодиодов:

  • синий,
  • красный,
  • зелёный.

В зависимости от типа используемого модуля есть пиксели имеющие три диода в одном корпусе: SMD 3 in1 и DIP 3 in 1.

Также есть пиксели состоящие из трёх расположенных рядом диодов в отдельных корпусах DIP R1G1B1. Подача тока разной интенсивности создает различные цвета, оттенки. В одном таком пикселе происходит сложение цветов, образующее множество оттенков яркой палитры до 16 млн. цветов. Диоды быстро реагируют на импульсы тока. Это и позволяет выводить любое цветное движущееся изображение на большой уличный экран.

Светодиоды отличаются яркостью, параметрами тока, направленностью. Исходя из этих величин различают типы диодов. Для экранов улиц важна контрастность, черно-белый баланс. Экран должны составлять одинаковые по характеристикам диоды различного цвета.

Разрешение экрана обеспечивается определенной плотностью размещения диодов на поверхности экрана. Чем больше диодов на единице поверхности, тем лучше будут просматриваться отдельные детали картины. Но и эта величина имеет определенный предел, зависимы от совершенства технологий. Оптимизируют расстояния между пикселями и степень восприятие картины издалека, с различных дистанций.

Покупая LED-экран, необходимо обращать внимание на долговечность диодов и общие параметры качества.

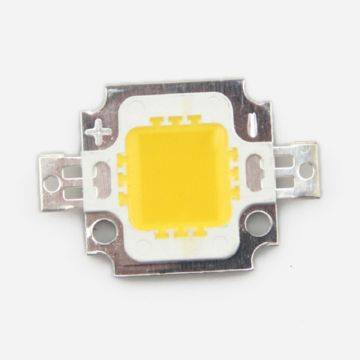

Существуют два типа диодов, применяемых в светодиодных экранах:

  • Светодиоды SMD (Surface Mounted Device), в переводе — «устройство (диод), которое монтируется на поверхность», производятся для технологии поверхностного монтажа. Данный диод припаивается на поверхность платы.
  • Диоды DIP имеют цилиндрическую форму корпуса, герметичную защиту из силикона. На плату DIP монтируется припаиванием двух «ножек» или штырей, продевающихся в отверстия на плате. После монтировки устойчив и поэтому предназначен для наружного применения, хотя используется повсеместно. В переводе DIP означает «двухрядный пакет».

SMD — более новая технология, получившая быстрое развитие в 21 веке. До этого в основном производились DIP LED светодиоды. SMD диоды могут быть смонтированы с малым шагом пикселей, поэтому отличаются возможностью реализовать высокое разрешение. Как правило, они однородны по цвету излучения и имеют широкий угол обзора.

DIP имеют худшую теплоотдачу, у них выше яркость, в том числе при попадании на экран солнечного света. Отличаются хорошим отображением видео и любых других картинок. То есть имеет все нужные качества для наружного применения, более традиционны.

По параметрам экономии энергии SMD — это самая новая, высокоэффективная технология для массового производства, диоды данного типа очень долговечны.

DIP менее экономичны, дают всего 30% экономии энергии, но и в настоящее время используются очень широко.

С помощью SMD реализуются эффективные решения. Модуль экрана можно сделать легким, прочным и высокоточным. Подобный экран собирается быстро, выдерживает нагрузки, не шумит при работе. Конструкции с DIP также делаются максимально облегченные, имеют ровный цвет изображения при передаче, почти не имеет шума в отсутствии высоких температур, стабильно работают.

LED-экраны для презентаций должны быть высокоточными и иметь отличное разрешение.

Какими характеристиками должны обладать внутренние светодиодные экраны? Подробно об этом мы рассказали здесь.

Как и светодиодные экраны, медиафасады бывают разных видов. Подробная информация о каждом из них есть в нашей статье.

Применение светодиодных экранов

Области применения светодиодных экранов выходят далеко за пределы замены рекламных щитов. Судите сами.

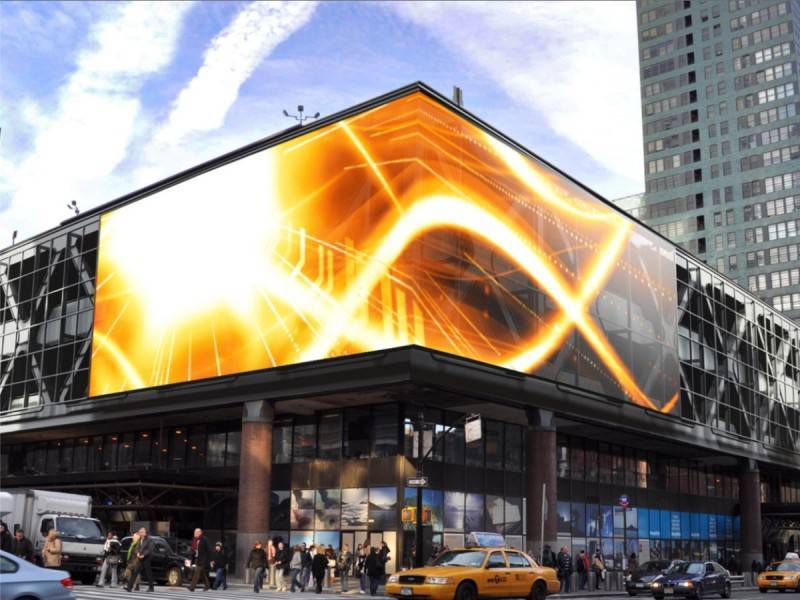

Светодиодные экраны для внешней установки

Используются в качестве динамически изменяющихся вывесок, билбордов. Их часто можно встретить в качестве медиа-фасадов, витрин и оригинальных рекламных конструкций.

Причем информация, отображаемая на светодиодном экране, может быть даже таргетированной на конкретного человека! Нетрудно догадаться, что с помощью таких приемов можно быстрее привлечь внимание целевой аудитории и добиться более высокого уровня вовлеченности.

Светодиодные конструкции для установки в помещении

Светодиодные конструкции для установки в помещении могут использоваться в качестве элементов оформления в торговых и развлекательных центрах, в кинотеатрах, в заведениях общепита, в концертных залах и т.д. Помимо маркетинговой функции, светодиодные панели могут играть роль креативного динамического освещения, отображать актуальную информацию (расписание поездов, меню, погоду) и даже реагировать на внешние факторы, соответственно адаптируя контент.

Видеоэкраны и видеостены

Видеоэкраны и видеостены применяются при оформлении спортивных объектов и концертных площадок. Часто протяженные светодиодные видеостены работают как один огромный рекламный щит. Причем только LED экраны могут быть изогнутыми и иметь произвольное соотношение сторон.

Характерной особенностью видеостен является широкий охват аудитории и возможность обзора демонстрируемого контента с любой удобной для зрителя точки.

Итак, светодиодные экраны являются мощным инструментом с весьма широкой сферой применения и массой уникальных достоинств. Вместе с тем грамотный выбор LED экрана и его установка требует учета множества нюансов, а потому доверить эту работу лучше профессионалам.

Обзор существующих видов

Прежде всего, подразделение на группы происходит с учетом целевого назначения таких конструкций:

  • наружного применения;
  • внутренней установки.

Разница между ними заключается в степени защищенности поверхности экрана. Так, уличные LED-приборы данного типа способны выдержать любые погодные условия (снег, дождь, пыль и ветер) без потери качества изображения. Не станут помехой также прямые солнечные лучи, потому как матовая черного цвета поверхность LED-конструкции поглощает весь свет. Уличные исполнения отличаются еще и по такому параметру, как шаг пикселя. Его значение варьируется в пределах от 10 до 25 мм.

Светодиодные экраны для наружного применения отличаются еще одной ключевой особенностью: каждый конструктивный элемент (модуль) закрыт корпусом, который называется «кабинет». С помощью такого кожуха обеспечивается защита электроники от воздействия внешних факторов. Диапазон значений температур приборов данного типа очень широк: от -40 до +85 градусов. Благодаря этим особенностям уличные исполнения могут использоваться в разных климатических зонах.

Конструкция экрана

Светодиодные экраны внутренней установки отличаются рядом таких параметров: конструкцией не предусмотрены светозащитные козырьки, угол их обзора очень широк (до 140 градусов по вертикали и горизонтали).

Важно понимать, что оба варианта являются взаимозаменяемыми, но только если нужно установить уличные экраны в помещении, тогда как внутренние исполнения нельзя эксплуатировать за пределами помещения.

По способу установки различают:

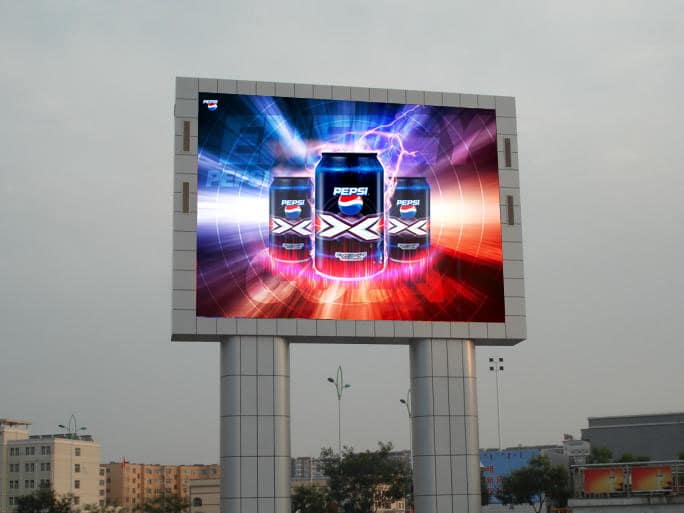

  1. Отдельно стоящие светодиодные экраны для улицы, их еще называют «билборды». Существуют в двух вариантах: односторонние, двусторонние конструкции.
  2. Исполнения для установки на фасаде здания.
  3. Экраны на крепежных опорах для установки на крыше.

Существуют еще разные виды, отличные по спектру светоизлучающих диодов:

  • одноцветные;
  • полноцветные.

Если в приборе данного типа каждый модуль содержит сразу несколько разноцветных диодов, то он является полноцветным. В этом случае намного проще добиться определенного оттенка изображения. Существуют и более простые исполнения, которые отличаются тем, что каждый модуль содержит всего один светоизлучающий диод.

Руководствуясь конструкционными и технологическими отличиями, подобные устройства подразделяют на следующие группы:

  • гибкий светодиодный экран;
  • фиксированный вариант (классические конструкции в стальном корпусе).

Стоимость второго варианта намного меньше, а вот гибкие исполнения производятся с применением высоких технологий, соответственно и предлагаются по высокой цене. Встречаются разные варианты подобных конструкций: в виде сетки, прозрачный светодиодный экран, на трубках и рейках. В каждом случае техника предназначается для использования в определенных целях.

Как выбрать светодиодные led модули

При выборе обратите внимание на следующие характеристики:

яркость экрана – она колеблется от 1500 нит (для помещений этого достаточно) до 6000 нит (этого уровня следует держаться, если приобретается модуль для улицы); шаг пикселя и количество пикселей в расчете на квадратный метр поверхности. Тут действует правило: чем меньше шаг, тем больше пикселей на экране и тем выше будет разрешение;

значение имеют также угол обзора, частота обновления кадра, тип светодиода, цветовые параметры, толщина экрана (чем тоньше, чем лучше) и прочие технические характеристики, подобрать которые Вам помогут наши специалисты.

Отдельное внимание уделите тому, из какого материала сделан корпус, какого он цвета, нормативные размеры матрицы и ее вес. Все это является второстепенным для принятия решения, однако такая конструкция должна вписываться в тот стиль, который принят в помещении.

Назначение светодиодных led модулей

Эти конструкции используются для того, чтобы создать требуемый эффект декорирования потолков, а также стен в любом помещении, будь то элитный магазин или изысканная квартира. Их устанавливают в гипсокартон, кроме того, их можно вписать в натяжной потолок, они неплохо ложатся на штукатурку, соединяются с деревом. Их основой может стать любая другая поверхность.

Подробнее об устройстве и применении

Работа подобной техники основывается на технологии светодиода, который представляет собой полупроводниковый элемент, отличающийся очень компактными размерами. При подаче электрического тока на LED-конструкцию диод будет светиться.

Еще одна особенность: светодиодные экраны обычно отличаются большой площадью, но состоят они из множества источников света, каждый из которых является светоизлучающим диодом и образует пиксель. Для того чтобы конструкция исправно работала, в качестве их основы используется модуль, с тыльной стороны которого устанавливаются электронные элементы, а сверху – светодиоды (один или несколько в зависимости от исполнения).

LED-экраны могут применяться в различных целях. Но в первую очередь их задействуют в качестве рекламных щитов, а также как информационное табло. Очень популярно использовать светодиодные экраны при организации шоу, представлений, концертов, развлекательных и спортивных мероприятий.
