Определение
У каждого источника света имеется свой показатель того, что подразумевается под понятием световой поток в люменах, и эти данные должны быть зафиксированы на коробке с осветительным прибором
При выборе лампы нужно не только обращать внимание на мощность потребителя, но и учитывать светоотдачу – эти два параметра важны в смысле энергопотребления. Преобразование электрической энергии в световую рождает потери, препятствующие более высоким показателям яркости
К примеру, сравнивая лампы накаливания с энергосберегающими, мы увидим, что при одинаковых уровнях мощности световой поток у обычных элементов будет равен 12 люмен/ватт, а у КЛЛ – уже 60 люмен/ватт. Ну а самый высокий показатель по этому параметру у светодиодных ламп – он равен 70–90 lm.

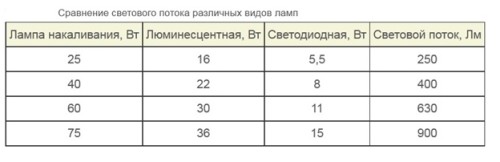

Сравниваем лампу накаливания и светодиод по силе светового потока
Для более точного определения того, сколько люмен содержит световой поток различных типов осветительных приборов, можно воспользоваться списком, где Н – лампа накаливания, Э – энергосберегающая и С – светодиод:
- Н 20Вт = Э 5–7Вт = С 2–3ВТ = 250 Лм/Вт;
- Н 40Вт = Э 10–13Вт = С 4–5Вт = 400 Лм/Вт;
- Н 60Вт = Э 15–16Вт = С 8–10Вт = 700 Лм/Вт;
- Н 75Вт = Э 18–20Вт = С 10–12Вт = 900 Лм/Вт;
- Н 100Вт = Э 25–30Вт = С 12–15Вт = 1200 Лм/Вт;
- Н 150Вт = Э 40–50Вт = С 18–20Вт = 1800 Лм/Вт;
- Н 200Вт = Э 60–80Вт = С 25–30Вт = 2500 Лм/Вт.
Но при расчетах нужно помнить о том, что при длительной работе светового прибора его показатель светопотока падает. Есть и другие причины ухудшения этого параметра. Одним из них является отражатель светильника. Потери, которые будут в результате этого фактора, могут составить 20–80% светового потока.
Сравнительная характеристика лампы накаливания и светодиодной лампы
Выше была приведена таблица, в которой сравнивалась мощность разнотипных устройств для одной величины яркости. Из таблицы видно, сколько люмен в лампе накаливания, в люминесцентной и светодиодной лампах.
Эффективность устройств различается более чем на порядок. Сразу видно, что сравнение в пользу современных источников света. И это даже без учета большой долговечности светодиодных источников освещения. По заявлениям некоторых производителей, срок работы LED-элементов может исчисляться десятками тысяч часов. Экономия электроэнергии за срок службы многократно окупает высокую стоимость светодиодных источников света.
Лампы накаливания 100 Вт являются наиболее подходящими для освещения бытовых помещений. Неудовлетворительная эффективность, низкий срок службы привели к тому, что источники света с нитью накаливания вытесняются более современными эффективными и долговечными устройствами. Светодиодная лампа 12 Вт дает поток света такой же яркости, сколько люмен в лампе накаливания 100 Ватт.
Сравнение основных параметров светодиодных ламп и ламп накаливания, таблица соответствия мощности и светового потока
Как выполнить перевод люменов в люксы
Сколько ватт в киловатте?
Как правильно расположить точечные светильники на натяжном потолке
Что такое галогенная лампа, где используется, как выбрать галогенную лампу для дома
Что такое люминесцентная лампа и как она работает?
Сила светового потока наружного освещения
Для расчета наружного освещения надо исходить из норм минимальной освещенности, которые также можно найти в соответствующих СНиП (СП). Так, для детских площадок минимальная освещенность не должна быть менее 10 лк.
В нормативах даны минимальные значения освещенности, при расчетах их можно увеличивать.
- минимальной освещенностью (E), лк;
- площадью территории (S), кв.м.;
- коэффициентом неравномерности освещения (z), для LED-светильников он равен 1,2;
- множителем, учитывающим ослабление светового потока к концу службы светильника (k), для светодиодных приборов он равен 1,2;
- световой поток одной лампы (F), лм;
- коэффициент учета отражения предметов, расположенных рядом (n), для асфальта его можно принять 0,3.

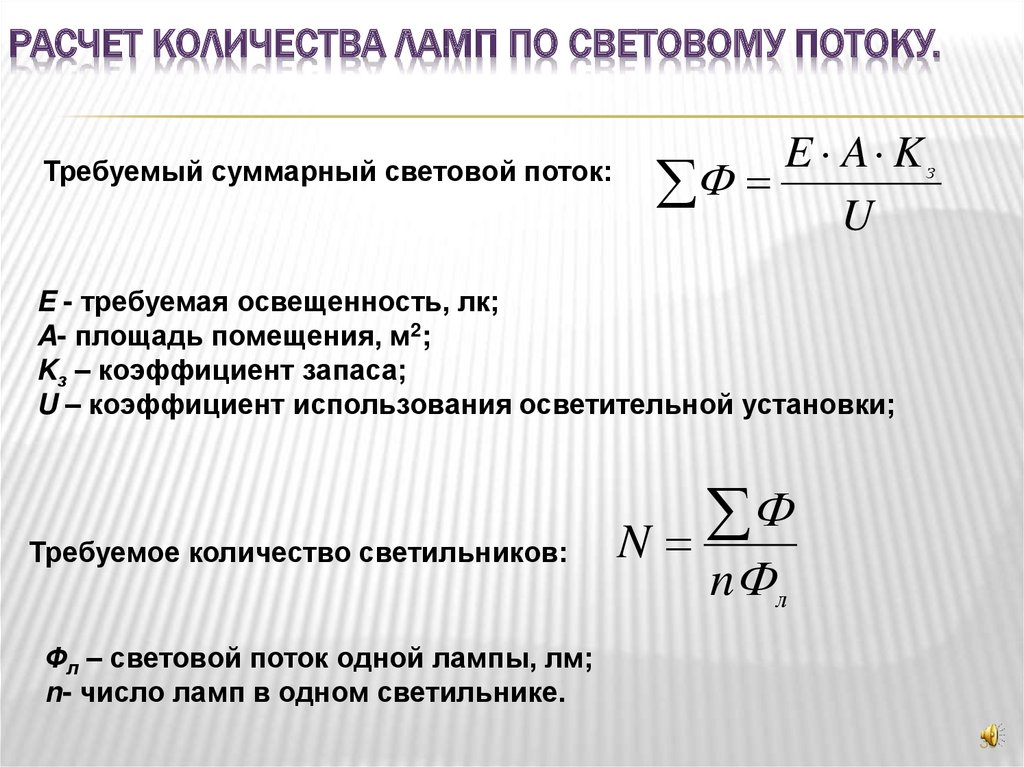

Эти величины связаны формулой N=E*S*z*k/(F*n).
Освещение детской площадки
Пусть требуется осветить детскую площадку площадью 150 кв.м. В наличии светильники, излучающие световой поток в 1500 лм каждый. Подставив значения в формулу, получим N=10*150*1,2*1,2/(1500*0,3). Получится 4,8 или 5 светильников. Это минимальное количество, по факту можно установить и больше.
Можно задаться не световым потоком имеющихся фонарей, а количеством светильников, которое можно установить на территории. В этом случае надо вычислить световой поток каждой лампы. Формула расчета примет вид F=E*S*k*z/(N*n). Если итоговый результат не попадает в стандартный ряд характеристик ламп, его надо округлить в большую сторону.
Как перевести люксы в люмены
Однако, если известно нужное значение освещенности в люксах и площадь освещаемой поверхности, можно подсчитать требуемую величину светового потока в люменах. При этом следует понимать, что подсчет будет выполнен со многими допущениями, так как приблизить условия его выполнения к физически идеальным не представляется возможным. При подсчете следует принять, что:
- источник света располагается в центре;
- освещенность равномерна на всей площади, что практически невозможно;
- на всю площадь поверхности свет падает под одинаковым углом;
- поверхность освещается изнутри мысленной сферы, предполагаемой вокруг источника.
Для того, чтобы получить значение в люменах, нужно норму в люксах умножить на значение площади, нуждающейся в освещении.
Площадь пола и потолка составит: 10 х 10 = 100 м². Площадь каждой стены: 4 х 10 = 40 м². Теоретически с допущением на равномерное освещение и расположение источника, равноудаленного от всех точек поверхности, задача решается так: 300 лк х (4 х 40 + 100 + 100) м² = 300 х 360 = 108 000 лм. Если это астрономическое значение “перевести” в обычные 100-ваттные лампы накаливания, то потребуется всего лишь… 72 штуки.
Практический подход будет другим. Совершенно не нужно освещать потолок – рабочие места сотрудников находятся внизу. Более того, конструкция многих потолочных светильников делает невозможным распространение света вверх. Значит из вычислений нужно убрать площадь потолка:
300 лк х 260 м² = 78 000 лм.
Современные потолочные светильники со светодиодами могут выдавать 5000 люменов. Соответственно их потребуется 16 штук (78 000/5000) с округлением до целого числа.
Это количество можно снизить. Согласно СанПиН 2.2.1/2.1.1.1278-03 замер освещенности производится над рабочей поверхностью, а также в контрольных точках, удаленных от стен и световых проемов на 1 м. Достаточно разместить осветительные приборы над рабочими местами сотрудников. Математически уменьшив геометрические характеристики пола на 1 м с каждой стороны, получим:
300 лк х (160 + 64)м² = 300 х 224 = 67200 лм. Что в потолочных светильниках составит: 14 штук с округлением до целого числа.
Базовая характеристика светодиодного источника света
Осуществляя замену старых моделей на светодиодные лампочки, первое, на что следует обратить внимание, будет мощность (удельная) и ее коэффициент. Эти параметры для освещения являются базовыми
Для того, чтобы эффективно определить мощность и ее коэффициент, на упаковке приведена таблица с перечнем технических характеристик.
Две лампы, имеющие одинаковый показатель, могут обладать различным световым потоком, а также углом рассеивания и цветовой температурой. Все этим параметры содержит в себе таблица, указанная на упаковке любых видов ламп.Под световым потоком понимается мощность излучения (сколько света излучает), которое дает источник света во всех направлениях. Ниже представлена таблица, в которой приведены средние значения светового потока разных ламп.
Световой поток различных ламп
Как видим, данный параметр даст возможность оценить, сколько электроэнергии потребляет источник света
Это очень важно знать при замене одного типа освещения на другой. Для того чтобы правильно определить (m) светового потока и сколько потребляет выбранная модель, существует следующая таблица
Таблица мощности
Из таблицы видно, что при использовании светодиодных ламп на 3 Вт, их светоотдача будет соответствовать лампам накаливания на 25 Вт. Из этой таблицы также видно, сколько экономии в плане потреблении электроэнергии может принести даже самый маломощный источник света.
Сравнительная характеристика лампы накаливания и светодиодной
Разница «в возрасте» этих типов ламп составляет почти сотню лет. Тем не менее, «старушка» с вольфрамовой нитью в колбе до сих пор остается самой востребованной на рынке.
Светодиодные лампы Navigator Filament
Давайте проведем небольшой сравнительный анализ основных технических характеристик двух типов ламп – накаливания и светодиодной. Ведь не только мощностью отличаются равные по световому потоку изделия.
Светоотдача
Светоотдача лампы определяется как отношение светового потока к мощности. Измеряется этот параметр в Лм/Вт. Светоотдача лампы накаливания колеблется в пределах 8-10 Лм/Вт. Ее светодиодный сородич имеет диапазон 90-110 Лм/Вт. Следовательно, эффективность последнего явно выше.
Цветовая температура
При проектировании освещения дома или офиса специалисты рекомендуют руководствоваться следующей таблицей:
| Площадь помещения, кв. м | Требуемая мощность лампы, Вт | |
Накаливания | Светодиодная | |
| Менее 6 | 150 | 18 |
| 10 | 250 | 28 |
| 12 | 300 | 33 |
| 20 | 500 | 56 |
| 30 | 700 | 80 |
Теплоотдача
Не менее важной характеристикой, подлежащей сравнению, является теплоотдача от изделия. Лампы накаливания могут разогреваться до 250 градусов
Лампы накаливания могут разогреваться до 250 градусов.
Правда, в основном этот параметр держится в пределах 170 градусов.
Разогретая стеклянная колба является потенциальным источником пожара, поэтому при монтаже осветительной сети в деревянном доме использовать традиционную лампочку не рекомендуют.
В этом плане светодиодная ламп находится в более выигрышном положении: она может нагреться не выше 50 градусов. Следовательно, никаких ограничений в ее применении не существует.
В этой статье речь идет об общих случаях. Для помещений категории повышенной взрыво-пожароопасности выпускаются соответствующая продукция, имеющая высокую степень защищенности.
Срок службы
Светодиодные лампы характеризуются отменной живучестью. Производители утверждают, что прослужить их изделие может более 50 тысяч часов. Лампы накаливания живут намного меньше – всего 1000 часов. Поэтому гораздо выгоднее один раз купить дорогую лампочку, которая прослужит несколько лет, чем каждые 3 месяца менять дешевую.
Типы светодиодных ламп
Однако долговечность светодиода не отражает одного прискорбного факта: со временем интенсивность его свечения снижается. Примерно через 4000 часов работы свет от него заметно потускнеет.
Деградация светодиода тем выше, чем ниже его качество. Много нареканий в этом плане возникает у потребителей к китайской продукции.
КПД
Коэффициент полезного действия ламп освещения говорит о том, какой процент потребленной электроэнергии превращается в свет, а какой – в тепловую энергию. КПД светодиодов составляют примерно 90%, лампа накаливания может похвастаться лишь семью-девятью процентами.
Thomson Filament — светодиодные лампы нового поколения
Цена
В интернете бурно спорят противники и сторонники светодиодов. Предмет их спора – стоимость. Ведь стоят светодиодные лампы более чем в 10 раз выше обычных. В пользу первых говорит малая мощность, а, следовательно, низкое энергопотребление.
Для наглядности сведем показатели экономичности ламп разного типа в таблицу:
| Наименование показателя | Лампа накаливания | Люминесцентная | Светодиодная |
| Мощность, Вт | 60 | 12 | 5 |
| Стоимость изделия, руб. | 30 | 150 | 300 |
| Энергопотребление за год, кВт*ч | 175 | 35 | 14 |
| Стоимость потребленной энергии*, руб./год | 526 | 105 | 44 |
Таблица составлена на основе следующих исходных данных: в среднем лампочка горит около 8 часов в сутки или 8 х 365 = 2920 часов; стоимость 1 кВт*ч принята за 3 рубля.
Из таблицы видно, что даже без учета долговечности ламп светодиодная по сравнению с лампой накаливания занимает явно выигрышное положение.
Прочие характеристики
- силе тока;
- механической прочности;
- цветовой температуре и некоторым другим показателям.
Давайте сравним две лампы:
- светодиодную мощностью 9 Вт;
- накаливания на 60 Вт.
Результаты сравнения сведем в таблицу:
| Наименование параметра | Светодиодная, 9 Вт | Накаливания, 60 Вт |
| Сила тока, А | 0,072 | 0,27 |
| Эффективность светоотдачи, Лм/Вт | 53,4 | 10,3 |
| Световой поток, Лм | 454,2 | 612 |
| Цветовая температура, К | 5500-7000 | 2800 |
| Рабочая температура, С | 70 | 180 |
| Чувствительность к низким температурам | отсутствует | Присутствует у некоторых ламп |
| Чувствительность к влажности | отсутствует | Присутствует у некоторых |
| Механическая прочность | Высокая – можно трясти | Низкая – при сотрясении может оборваться нить или лопнуть стекло |
| Тепловое излучение, БТЕ/ч | 3,4 | 85 |
Все вышеприведенные таблицы позволяют составить общее представление о преимуществах и недостатках светодиодов и лампочек накаливания.
Методы расчета
Вычислить требуемый и достаточный световой поток удастся одним из трех методов:
- Удельной мощности. Используется для оценивания общего освещения. Для просчета полной мощности требуется перемножить нормативные данные (удельную мощность) на площадь комнаты. Чтобы верно определить нормативный показатель необходимо учитывать: тип ламп, предназначение помещения, распределение ламп на стене и потолке. При этом после расчетов определяется удобная и комфортная для человека конфигурация и условия освещенности.

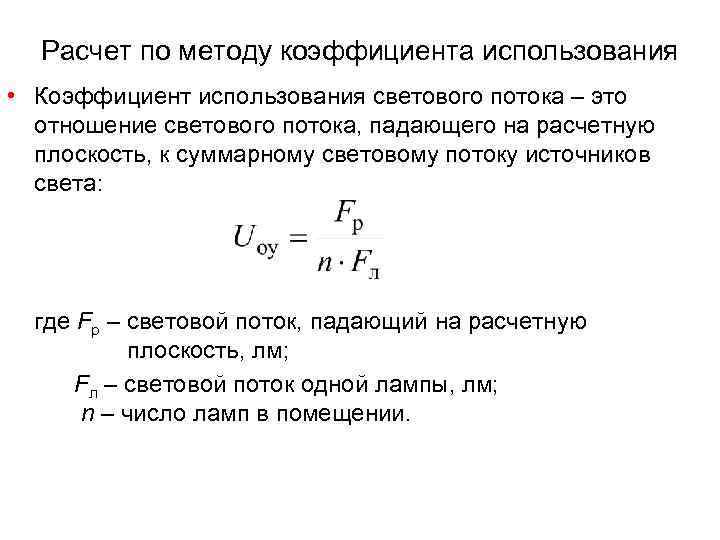

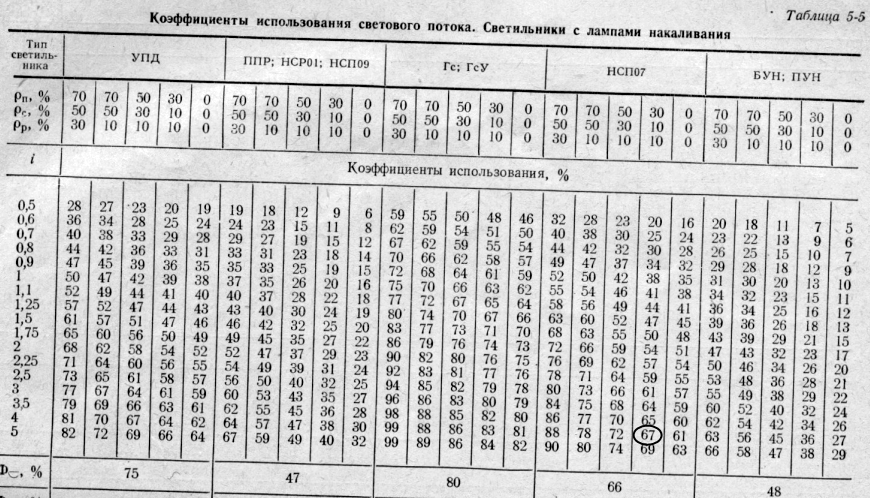

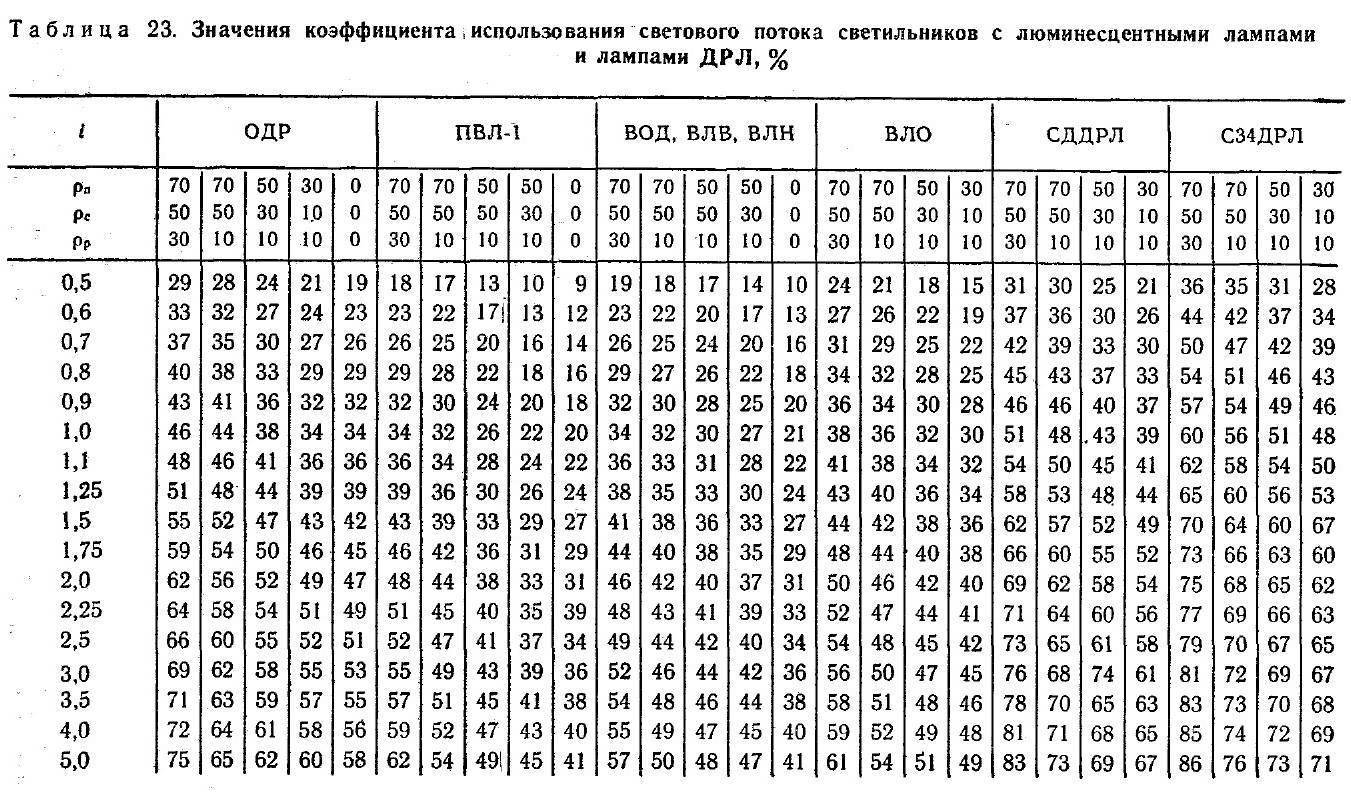

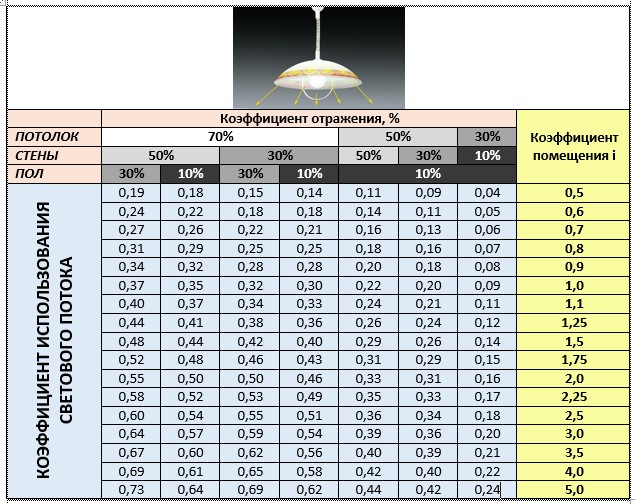

- Коэффициента применения. Для начала определяется расположение источников света с оглядкой на конфигурацию помещения и возможность отражения или поглощения света. По формуле предусматривается умножение норматива освещенности на площадь комнаты на коэффициент запаса и на коэффициент min освещенности. Все это разделить на перемноженные между собой количество светильников и коэффициент использования светового потока.
- Точечный. Данный метод считается подходящим для любого помещения, может использоваться, для просчета источников света на улице. Для получения результатов осуществляется оценка освещенности в отдельных точках, на которые попадает свет. При этом осветительные приборы могут размещаться как угодно. Оценка проводится в ключевых для пользователя точках. Особенно актуальная такая методика в комнатах, где на стенах темная отделка и сложный по конфигурации потолок.
Эти методы в реализации не очень сложные, но все же есть способ значительно проще, представлен он ниже.
ВНИМАНИЕ К ПУЛЬСАЦИИ СВЕТА
Человеческий глаз формировался под действием солнечного света, поэтому воспринимает его лучше всего. Но с развитием цивилизации возрастала потребность в дополнительном освещении, которое давало возможность вести активную жизнь после наступления темноты. Сегодня даже представить трудно, как бы мы жили без осветительных электроприборов.
Не так давно самыми распространенными источниками искусственного освещения были лампы накаливания. Они давали теплый мягкий свет, но стоимость его была высока. Создание энергосберегающих осветительных приборов открыло возможности для экономии электроэнергии и средств на ее оплату.
Но после исследования влияния на организм люминесцентного освещения ученые обнаружили: эти светильники отличаются недопустимо высоким коэффициентом пульсации света, поэтому небезопасны для здоровья. После замены электромагнитной ПРА на электронную удалось снизить этот показатель с 25 % до 15-20 %. Но и это значение оказалось неприемлемым для детских учреждений и помещений, в которых постоянно находятся люди, работает компьютерная техника, совершаются производственные операции.
КАКОЙ КОЭФФИЦИЕНТ ПУЛЬСАЦИИ ЛАМП МОЖНО СЧИТАТЬ НОРМОЙ
Действующие нормативные акты, а именно актуализированная редакция СП 52.13330.2011 «Естественное и искусственное освещение. Актуализированная редакция СНиП 23-05-95» и СанПиН 2.2.1/2.1.1.1278-03 определяют следующие требования к пульсации света:
- для помещений, в которых проводятся работы, требующие высокой точности – до 10 %;
- для помещений с возможностью появления стробоскопического эффекта – до 10 %;
- для детских учебных и дошкольных учреждений – до 10 %;
- для работы с компьютерной техникой – до 5%.
Величина коэффициента пульсации ламп не ограничена лишь для складских залов и производственных цехов с периодическим пребыванием в них людей и отсутствием условий для развития стробоскопического эффекта. Последний может создавать опасность на производстве, так как при совпадении частоты мерцаний света и вращения детали она будет казаться неподвижной. А это создаст высокий риск получения серьезной производственной травмы.
Что касается воздействия пульсаций света на организм, то не все они вредны для здоровья. Начнем с того, что при частоте мерцаний выше 50 Гц человеческий глаз их не воспринимает. Но это не значит, что эти пульсации остаются «невидимыми» и для организма: неразличимые для глаз мерцания светового потока регистрируются сетчаткой и мозгом. Это может вызывать головные боли, снижение настроения, ухудшение самочувствия, затяжную бессонницу и другие негативные последствия. Доказано, что световые пульсации никак не влияют на здоровье человека лишь при частоте 300 Гц и выше.
О ПУЛЬСАЦИИ ИЛИ МЕРЦАНИИ СВЕТОДИОДНЫХ ЛАМП
Абсолютно все световые электроприборы создают мерцающее освещение, в том числе мерцают светодиодные лампы . Коэффициент пульсации лампы накаливания – 15-18 %. Но мы не ощущаем видимого дискомфорта потому, что этот эффект маскируется тепловой инерцией: как известно, лампы накаливания до 90 % электрической энергии превращают в тепло. Как уже упоминалось, высок коэффициент пульсации и у люминесцентных ламп. А вот у качественных светодиодных светильников, оснащенных хорошими драйверами, этот показатель составляет менее 4 %. То есть они допустимы для установки в любых типах помещений.
Чем объясняется низкий коэффициент пульсации светодиодных ламп? Проблему мерцания светодиодных ламп удалось решить с помощью драйвера, который подает к светодиоду постоянный электрический ток. Если производитель не экономит на этом элементе светильника, прибор будет создавать освещение с уровнем пульсации ниже допустимого.
Но не все идут по этому пути. Некоторые компании используют более простые электросхемы, не устанавливают драйвер и рекламируют свою продукцию как LED-светильники переменного тока, привлекая покупателя низкой ценой. Но такие приборы производят свет с пульсацией 40 %, а при использовании диммирования этот показатель становится еще выше.
Что такое световой поток светодиодной лампы
Световой поток светодиодных светильников – более близкая восприятию потребителя характеристика. Как раз она напрямую зависит от мощности источника света. По существу, световым потоком называется мощность лучистой энергии, воспринимаемой глазом человека. Обозначают в формулах для расчета (Фе )
Для понимания того, как образуется световой поток светодиодной лампы, необходимо знать ее устройство. Большинство бытовых LED-ламп в качестве источника свет имеют не один, а несколько светодиодов, смонтированных на теплоотводящей плате. В силу физических свойств этого типа полупроводников, они не могут излучать большого количества света. Чтобы добиться требуемого светового потока их объединяют в группы. Световой поток светодиодов суммируется.
Так появляется удобная для покупателей информация на коробках LED-лампочек: соответствует мощности лампы накаливания N Вт.
Калькулятор люмены в канделы и канделы в люмены
См. также: Оценка максимума эффективности белого света

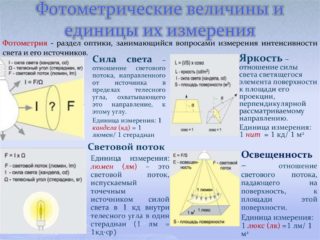

Лю́мен (обозначение: лм, lm) — единица измерения светового потока в СИ.
Количество люмен указывает, сколько света испускает лампа во всех направлениях. Чем больше число люмен, тем больше света.
Один люмен равен световому потоку, испускаемому точечным изотропным источником, c силой света, равной одной канделе, в телесный угол величиной в один стерадиан (1 лм = 1 кд × ср). Полный световой поток, создаваемый изотропным источником, с силой света одна кандела, равен 4π люменам.
Канде́ла (обозначение: кд, cd) — единица измерения силы света в СИ (от латинского candela, свеча).
Количество кандел указывает, сколько света испускает лампа в одном направлении, в котором она светит наиболее интенсивно.
Одна кандела — сила света в данном направлении от источника монохроматического излучения с частотой 540*1012 Гц, (555 нм, зеленый цвет) имеющего интенсивность излучения в этом направлении равную 1 / 683 Вт в телесном угле равном одному стерадиану.
Калькулятор для перевода люмен в канделы
Пересчет ведется по формуле: Fv=I*2π(1-cos(α)), где Fv — световой поток Iv — сила света α — угол половинной яркости Для расчета введите угол и силу света (световой поток). Учтите, результаты расчета зависят от оптических параметров светодиода и дают ориентировочный результат!
| Канделы в люмен | Люмен в канделы | ||
| Сила света, мкд | Угол половинной яркости | Cветовой поток, млм | Угол половинной яркости |
| Световой поток, млм: | Сила света, мкд: |
Световой поток типовых источников света
Приведены сравнительные параметры некоторых источников света, значения приблизительные, только для сравнительной оценки.
| Тип источника света | Световой поток (люмен) | Сила света (кандел) | лм/ватт |
| Лампа накаливания 40 Вт | 415 | 35 | 10 |
| Лампа накаливания 100 Вт | 1550 | 1300 | 15 |
| Люминесцентная лампа 40 Вт | 2500 | 2200 | 60 |
| Газоразрядная лампа 35 Вт (ксенон с учетом оптики фары) | 3000 | 15000 | 90 |
| Светодиод Cree XLamp XP-L 6 Вт | 1226 | 550 | 200 |
Мощность излучения, взаимосвязь энергии света (Ватты) и светового потока (люмен)
Важным параметром для оценки энергоэффективности светодиодного излучателя считается соотношение между излучаемой мощностью и мощностью, выделяемой в виде тепла.
Излучаемый светодиодом свет, как известно, обладает определенной энергией и энергия света зависит от длины волны. Однако сила света не пропорциональна энергии светового излучения, а зависит от чувствительности человеческого глаза. Иначе говоря, сила света — это мощность светового излучения, которое доступно для восприятия человеческим глазом. Чтобы пересчитать излучаемую энергию (Ватты) в световой поток (люмены), нужно знать длину волны излучения и кривую чувствительности человеческого глаза. Нетрудно догадаться, что для монохромного излучения эта задача решается легко, а для светодиода белого цвета, необходимо еще знать спектр его излучения и выполнить довольно сложное интегрирование.
| Цвет излучения | Формула пересчета светового потока в энергию излучения | Опт. мощность при Fv = 100 люмен, Вт | Сила света при P = 1 Вт, лм |
| зеленый 555 нм | Р = Fv/683 Вт/лм | 0.15 | 683 |
| красный 650 нм | Р= Fv/68,3 Вт/лм | 1.46 | 68.3 |
| красный 625 нм | Р= Fv/222 Вт/лм | 0.45 | 222 |
| синий 465 нм | Р= Fv/68,3 Вт/лм | 1.46 | 68.3 |
| белый | Р= Fv/243 Вт/лм | 0.41 | 243 |
Можно оценить, что белый светодиод мощностью 1 Вт с эффективностью 100 лм/Вт излучает в виде света 0,4 Вт и 0,6 Вт рассеивает в виде тепла, а лампа накаливания из потребляемых 100 Вт излучает в видимой области спектра только 6 Вт (0,06 Вт на 1 Вт).
Энергия, потребляемая источником света от сети питания, не полностью преобразуется в излучение. Особенно это актуально для светодиодных ламп. Кроме потерь энергии в самом светодиоде, мощность теряется в преобразователе питания, часть света задерживается оптикой — отражателями, рассеивателями, линзами. При использовании светодиода с эффективностью 100 lm/Вт, эффективность лампы редко достигает 80 lm/Вт, а для наиболее распространённых изделий бывает 60-70 lm/Вт. В итоге, современные лампы массового производства примерно в 10 раз эффективнее лампы накаливания.
Отличие освещенности от светового потока
При этом многие путают единицы измерения Люмены с Люксами. Запомните, в люксах измеряется именно освещенность.
Как наглядно объяснить их разницу? Представьте себе давление и силу. С помощью всего лишь маленькой иголки и небольшой силы, можно создать высокое удельное давление в отдельно взятой точке.
Также и с помощью слабого светового потока, можно создать высокую освещенность в отдельно взятом участке поверхности.
1 Люкс – это когда 1 Люмен попадает на 1м2 освещаемой площади.
На поверхности этого стола должна быть определенная норма освещенности, чтобы вы могли комфортно работать. Первоисточником для норм освещенности служат требования сводов правил СП 52.13330
Для обычного рабочего места это 350 Люкс. Для места, где производятся точные мелкие работы – 500 Лк.
Данная освещенность будет зависеть от множества параметров. К примеру, от расстояния до источника света.
От посторонних предметов рядом. Если стол находится около белой стены, то и люксов соответственно будет больше, чем от темной. Отражение обязательно скажется на общем итоге.
Любую освещенность можно замерить. Если у вас нет специальных люксометров, воспользуйтесь программами в современных смартфонах.
Правда заранее приготовьтесь к погрешностям. Но для того, чтобы сделать навскидку первоначальный анализ, телефон вполне сгодится.
Плюсы и минусы приобретения такого вида лампочек
Положительные и отрицательные моменты можно оценить на примере следующих показателей:
- Цена;
- Габариты;
- Направленный свет;
- Пульсация.
Что касаемо первой характеристики, то тут можно сказать, что стоимость может быть в два раза больше, чем на обычную лампочку. Это главный минус продукта. Однако стоит учитывать, что за счет экономии электроэнергии стоимость товара себя окупит.
В светодиодных лампочках немного другое направление света, что первое время может быть непривычным. Освещение сбоку у них плохое.
Положительным моментом является отсутствие пульсации света. Однако не во всех лампочках это явление отсутствует. Нужно приобретать качественный товар во избежание неприятной для глаза пульсации.
Таблица соответствий
Светодиодные лампы превосходят другие типы ламп по следующим основным показателям:
- энергопотреблению;
- светоотдаче;
- тепловыделению;
- ударопрочности;
- экологичности;
- пожарной безопасности;
- сроку эксплуатации.
Сравнительные характеристики ламп по мощности
| Тип лампы | Мощность в ваттах | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Накалива- ния | 25 | 40 | 50 | 60 | 75 | 100 | 120 | 150 | 200 | 250 |
| Галогенная | 15 | 24 | 30 | 36 | 45 | 60 | 72 | 90 | 120 | 150 |
| Люминес- центная | 6 | 8 | 10 | 12 | 15 | 20 | 24 | 36 | 45 | 55 |
| Светодиод- ная | 2 | 4 | 6 | 8 | 10 | 12 | 18 | 22 | 26 | 30 |
| Поток света в люменах | 220 | 415 | 550 | 710 | 935 | 1340 | 1700 | 2160 | 3040 | 3900 |
Из таблицы видно, что потребление электроэнергии у светодиодных изделий самое небольшое, поэтому осветительные приборы этого типа наиболее экономичны. Сколько люмен в лампе? Зависит этот показатель от мощности лампочки. Поток света в люменах указан в таблице.
Цвет светового потока у светодиодных изделий может быть самым разным. Он определяется химическим составом светодиода. Иногда для этого в конструкцию лампы устанавливают разные светодиоды и светофильтры, что позволяет получить свечение в широком диапазоне спектра.
Лампочки еще принято сравнивать по следующим показателям:
- степени нагреву;
- антивандальности;
- сроку эксплуатации.
По прочности конструкции самыми хрупкими являются лампы накаливания и галогенные. Колбы светодиодных лампочек сделаны из ударопрочного материала и могут выдерживать падение с небольшой высоты. Хуже обстоит дело с люминесцентными лампами, хоть корпус их намного прочнее корпуса ламп накаливания, однако с экологической точки зрения его разрушение губительно сказывается на здоровье. Поэтому они должны проходить специальную утилизацию.
И, наконец, срок службы, который принято указывать в часах. Пальма первенства принадлежит опять светодиодным осветительным приборам. Практически их срок службы лежит в пределах от 25 до 100 тыс. часов и зависит это от технологии производства, применяемых материалов и производителя. Остальные типы лампочек служат гораздо меньше, например, лампы накаливания – 1 тыс. часов, галогеновые – 4 тыс. часов, люминесцентные – не более 10 тыс. часов.
В чем измеряется световой поток светодиодной лампы?
Светодиодные лампы
Как я уже сказал световой поток светодиодной лампы или любого другого источника света можно измерить в Люменах. На упаковках ламп Люмены сокращенно обозначаются Lm или Лм
Перед тем как перейти к расчетам важно понять, что такое Люмен. Давайте представим что наша лампочка — это мешок с песком, из которого постоянно сыплется песок, представим, что один люмен — это одна песчинка. Количество люмен для нашей лампочки-мешка будет означать сколько песчинок упадет на один квадратный метр поверхности, например, 900 люмен будет означать что на один квадратный метр попадет 900 песчинок
Количество люмен для нашей лампочки-мешка будет означать сколько песчинок упадет на один квадратный метр поверхности, например, 900 люмен будет означать что на один квадратный метр попадет 900 песчинок.
Но у нас не обычный песок, а свет и он рассеивается равномерно по всей поверхности, поэтому если световой поток лампы 900 люмен, а площадь комнаты 3 квадратных метра, то на один квадратный метр будет припадать по 300 люменов.
И тут мы подошли к еще одному очень важному параметру — это освещенность комнаты. Люмены характеризуют только световой поток лампы, если продолжать нашу аналогию, то количество песка, который может высыпаться из мешка. Но есть еще один параметр — это освещенность помещения и измеряется он в люксах
Люкс показывает сколько люменов будет припадать в определенной комнате на один квадратный метр. Обозначается Лк или Lx. Если мы говорили что наш источник света излучает 900 Люменов, а площадь три квадратных метра, то освещенность нашей комнаты будет составлять 300 люкс. Для тех, кто очень любит формулы 1 люкс = 1 люмен / 1 метр квадратный
Но есть еще один параметр — это освещенность помещения и измеряется он в люксах. Люкс показывает сколько люменов будет припадать в определенной комнате на один квадратный метр. Обозначается Лк или Lx. Если мы говорили что наш источник света излучает 900 Люменов, а площадь три квадратных метра, то освещенность нашей комнаты будет составлять 300 люкс. Для тех, кто очень любит формулы 1 люкс = 1 люмен / 1 метр квадратный.
Поняли? Теперь переходим к вопросу как узнать мощность освещения светодиодных ламп.
Большие люминесцентные лампочки
К большим относятся люминесцентные трубки длиной 47см и 120см от потолочных и настенных светильников. Обозначаются T5 и T8, цоколь у них G13, G23. Наиболее популярны на 18 вт и 36 вт
При замене на светодиодные трубки учитывайте, что у них может быть матовый рассеиватель. Изготовитель запросто может указать светопоток без этого рассеивателя, на котором теряется 10-20%. Влияет и количество слоёв люминофора на стенках, от него зависит цветовая температура.
Таблица для простых
| Люминесцентные | LED аналог, Ватт | Люмены |
| 10 вт | 5 | 400 |
| 15 вт | 8 | 700 |
| 16 вт | 9 | 800 |
| 18 вт | 11 | 900 |
| 23 вт | 15 | 1350 |
| 30 вт | 20 | 1800 |
| 36 вт | 23 | 2150 |
| 38 вт | 25 | 2300 |
| 58вт | 35 | 3350 |
| Информация получена с официального сайта Osram для серии Стандарт |
Кроме недорогих бюджетных моделей производятся и дорогие улучшенные. Цена отличается значительно, но это окупается повышенной светоотдачей, которая больше на 50%. Светоотдача улучшенных моделей на 58вт получается, как у светодиодов, 90 лм/вт. Недостатком является высокое реактивное потребление энергии, которое зависит от показателя «коэффициент мощности».
Таблица для улучшенных
| Люминесцентные | LED аналог, Ватт | Люмены |
| 10 вт | 7 | 650 |
| 15 вт | 10 | 950 |
| 16 вт | 14 | 1250 |
| 18 вт | 15 | 1350 |
| 23 вт | 20 | 1900 |
| 30 вт | 25 | 2400 |
| 36 вт | 35 | 3350 |
| 38 вт | 35 | 3300 |
| 58 вт | 55 | 5200 |
| Информация получена с официального сайта Osram для серии Стандарт |
Срок службы обычных 15-20 тыс. часов, но есть модели со сроком работы в 75.000 – 90.000 часов, например из серии Osram LUMILUX XXT T8.
Для потолочных светильников Армстронг обычно указывают потребление энергии и световой поток, например 36W и 2800лм. Производитель умалчивает, что 2800лм это светопоток ламп без самого светильника. Ведь в нём одна сторона трубки светит в корпус, другая в помещение. Чтобы свет на стенке не терялся, ставят отражатель. Но он расположен близко к трубке, поэтому корпус трубки затеняет часть отраженного света от 15 до 20%. Поэтому реальное количество люмен для светильника Армстронг ниже, вместо 2800лм будет только 2200лм.
У светодиодных трубок T5 T8 такой проблемы нет, отражатель не требуется. Светодиоды установлены с одной стороны и светят только в сторону помещения.
Как измерить КПД светодиода
Чтобы не сомневаться в достоверности добытых из интернет-источников данных о КПД конкретного светодиода, необходимо измерить и подсчитать его величину пpaктическим методом. Для этого придется изготовить элементарный колориметр. Вся суть эксперимента сводится к измерению разницы температуры водной среды, в которую был опущен лед-элемент – до его включения и после работы заданное время.
Далее зная какое количества тепла при этом выделилось и общее количество затраченной энергии, с помощью формул из школьной физики можно легко подсчитать точную эффективность данного светильника.
Суть опыта сводится к следующим действиям:
- Необходимо взять сосуд с теплоизолированными стенками, для этого хорошо подходит колба или сам термос.
- К выбранному для измерения светодиоду нужно припаять провода, ведущие от блока питания, и покрыть их открытые участки слоем изоляционного лака – во избежание утечки тока в водной среде.
- В термос заливается 0,25 литра чистой воды с низким содержанием солей.
- Измеряется начальная температура с помощью термометра (значение обязательно записывается) – до эксперимента.
- Далее лэд-элемент целиком погружается в воду и подключается при открытой крышке.
- С подачей питания необходимо одновременно включить секундомер.
- По истечение пятнадцати минут сеть отключается, и температура замеряется заново (предварительно водная среда перемешивается). Данные фиксируются.
После этого эксперимент повторяется аналогичным образом, но при этом матрица светодиода должна быть полностью заклеена не пропускающим свет материалом. Все измеренные результаты записываются. Пpaктическая часть на этом завершается, начинается расчет КПД.
Как освещенность связана со световым потоком
Освещенность и световой поток – разные, хотя и сходные понятия. Измерение освещенности производится в люксах, а не люменах. 1 люкс означает попадание 1 люмена на 1 м2 участка.
Для наглядности можно сравнить силу и давление. Используя небольшую иголку и прилагая минимум силы, создается высокий коэффициент удельного давления для конкретной точки. Аналогичным образом световой слабый поток может освещать отдельную зону.
Взаимодействие потока света и освещенности легко понять на примере настольной лампы со световым потоком 1000 Лм. Чтобы освещение было полноценным, ориентируются на нормативы СНиП 52.13330. Для рабочего места применяется значение 350 Люкс, для произведения манипуляций с мелкими деталями – 500 Люкс. На освещенность также влияет отдаления источника света, расцветка посторонних предметов, наличие зеркала или окна. То есть, стол рядом с белой стеной получит больше люксов, чем стол, стоящий у темной.
Расчет освещенности помещений различного назначения
Учитывать освещенность по нормам СНиП мало, ведь конкретные значения зависят от индивидуальных предпочтений и того, в каких целях будет использоваться комната. Если вы собираетесь много писать и читать, то яркость должна быть максимально высокой, в то время как для коридора этот параметр менее важен.
При использовании ламп накаливания руководствуются данными из таблицы ниже:
| Мощность лампы накаливания, Вт | Световой поток, лм |
|---|---|
| 20 | 250 |
| 40 | 400 |
| 60 | 700 |
| 75 | 900 |
| 100 | 1200 |
| 150 | 1800 |
Таким образом, вернувшись к нашему расчету в главе «Определение уровня освещенности» и вспомнив полученное значение интенсивности свечения для спальни площадью 8 кв. м (1760 лм), можно определить, сколько нужно ламп для качественного освещения данного помещения: семь ламп 20 Вт, четыре на 40 Вт, две на 75 Вт или одна на 150 Вт.
