Монтаж гидроизоляционной мембраны для фундамента: Виды, Свойства и Использование монтажа

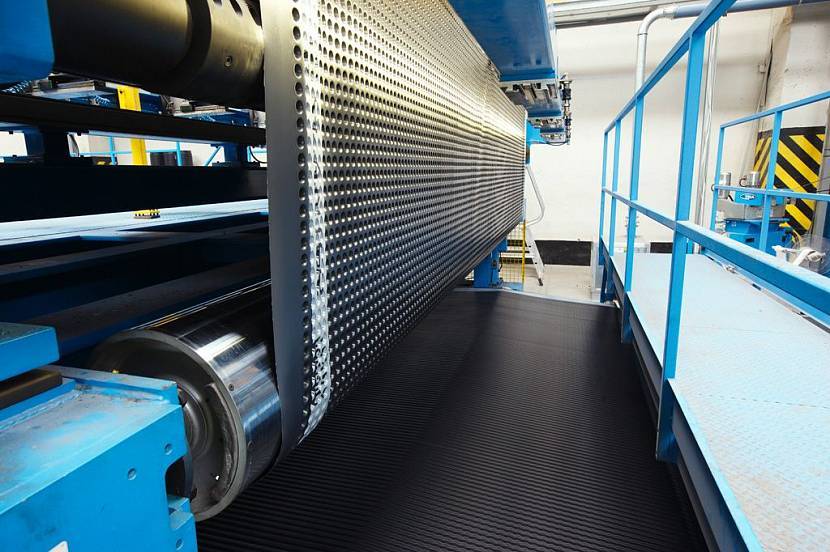

Изготовление мембран

Гидроизоляционные мембраны производят из полимеров, минеральных наполнителей и пластификаторов. 48% сырья – мел, 49% – модифицирующие добавки и антипирены, 3% – краситель.

Сыпучее сырье на заводе хранится в вертикальных силосах, а жидкие пластификаторы – в цистернах. Каскадная трехуровневая система в четкой дозировке смешивает составляющие перед подачей на производственную линию.

После суточного выдерживания смесь расплавляют, гомогенизируют и наносят на армирующую основу. На следующем этапе методом коэкструзии формируют наружные слои мембраны. После охлаждения и стабилизации материал нарезают на полосы и сворачивают в рулоны.

Производство гидроизоляционных мембранИсточник logicroof.ru

Каждую партию проверяют в лаборатории на соответствие требованиям:

1. Прочности на разрыв.
2. Морозостойкости.
3. Эластичности и гибкости при низких температурах.
4. Термостойкости.
5. Устойчивости к уф-излучению.

Все операции автоматизированы. Нормативный документ, регламентирующий свойства пленок, – ГОСТ 56704-2015.

Что представляют собой гидроизоляционные мембраны, технология производства, сфера применения, как выбрать мембрану

Статья подготовлена при участии специалистов Tyvek

Современные крыши – комплексная система, в которой от каждого слоя зависит и надежность, и долговечность конструкции в целом. И если декоративность «пятого фасада» во многом определяется типом кровельного покрытия, а надежность – соответствием стропильной системы предполагаемым нагрузкам, то за герметичность и сохранность утеплителя и стропил, а, следовательно, и за срок службы крыши, отвечает подкровельная гидроизоляция. Тем не менее, у некоторых необходимость ее применения до сих пор вызывает сомнения, да и с выбором зачастую возникают сложности. Окончательно развеять сомнения относительно целесообразности применения материала помогут специалисты компании Дюпон – производителя строительных мембран Tyvek, совместно с которыми рассмотрим основные аспекты, касающиеся подкровельной гидроизоляции.

Преимущества

Мембранная изоляция является одним из самых популярных способов защиты перекрытий от неблагоприятного воздействия влажности. Это обусловлено ее исключительными технико-физическими характеристиками:

• Мембранные материалы очень хорошо тянутся благодаря повышенной эластичности и прочности на разрыв.
• Отличаются довольно высокой стойкостью к критическим температурным режимам. Рабочий диапазон покрытия колеблется в границах от -60 до +120 градусов Цельсия.
• Небольшой вес материала, что существенно облегчает его транспортировку и упрощает технологию устройства.
• При укладке нет необходимости в использовании огня – и в этом основное отличие мембран от рулонных материалов на битумной основе.
• Долгий срок эксплуатации. При грамотно проведенном монтаже мембран они будут служить не менее 50 лет.

• Одним из основных компонентов состава мембран являются антипирены, которые обуславливают высокую степень горючестойкости покрытия.
• Материал может укладываться на все типы оснований, однако наибольшей эффективностью покрытие обладает на прямых участках кровли, в которых отсутствуют какие-либо надкрышные конструкции (трубы, световые короба, лифтовые шахты и пр. ).
• Мембрана отличается выраженными диффузионными свойствами, поэтому под ней не скапливается влага.
• Мембранные материалы можно укладывать даже при минусовых температурах.
• Монтировать это покрытие можно даже на теплоизоляционный материал. Это позволяет существенно сократить расходы на формирование выравнивающей стяжки.

Напыляемые покрытия

Акриловые, битумные, полиуретановые материалы ускоренной вулканизации наносятся на бетон, металл, древесину, пластик, стекло, керамику. Возможно также напыление поверх других покрытий: резиновых, полимеро–песчаных, песчано–бетонных.

Все гидроизоляционные составы подобраны в соответствии с новыми отечественными и зарубежными технологиями.

Свойства

• Напыление возможно как на горизонтальные, так и на вертикальные основы.
• Высокая износостойкость, шумоизоляция, антикоррозийность, прочность и стойкость к разрыву, излому и химическим веществам, антискользящие свойства вывели эти материалы в лидеры по продажам.
• Напыляемые покрытия деталей автомобиля (кузовные отделения, бампера, пороги), палубы, трубопроводы прослужат более 15 лет, а высыхает за 12 — 20 часов.
• Напыляемое гидроизоляционное покрытие может быть двухслойным, цветным и даже с рисунком, что очень удобно при разметке спортивных и игровых площадок, а зимой там можно залить каток.
• Наиболее используемые напыления жидкой резиной, полимочевиной или двухкомпонентными акрилатными составами.

Гидроизоляция с помощью напыляемых материалов

Именно отечественные гидроизоляционные материалы, статьи по строительству, посвященные данному вопросу, называют наиболее адаптированными к реалиям нашей погоды, устойчивыми к суровому климату.

Свойства разных видов изоляции

Для внутренней и внешней отделки дома применяются разные типы гидроизоляционных материалов. Разная степень изоляции нужна также для жилых или нежилых помещений.

Рулонные кровельные и гидроизоляционные материалы

Это негниющая синтетическая или стекловолокнистая основа, на которой с двух сторон битумное или битумно-полимерное вяжущее. Чаще всего они применяется для гидроизоляции плоской кровли или фундамента, но также и для других строительных конструкций.

Рулонные материалы создаются с использованием битумно-вяжущей смеси, которая наносится на определенную основу. Ею может служить стекловолокно, стеклохолст или полиэстер.

Также данный материал имеет множество видов. Некоторые из них:

• биполь;
• линокром;
• рубреоид;
• стеклоизол.

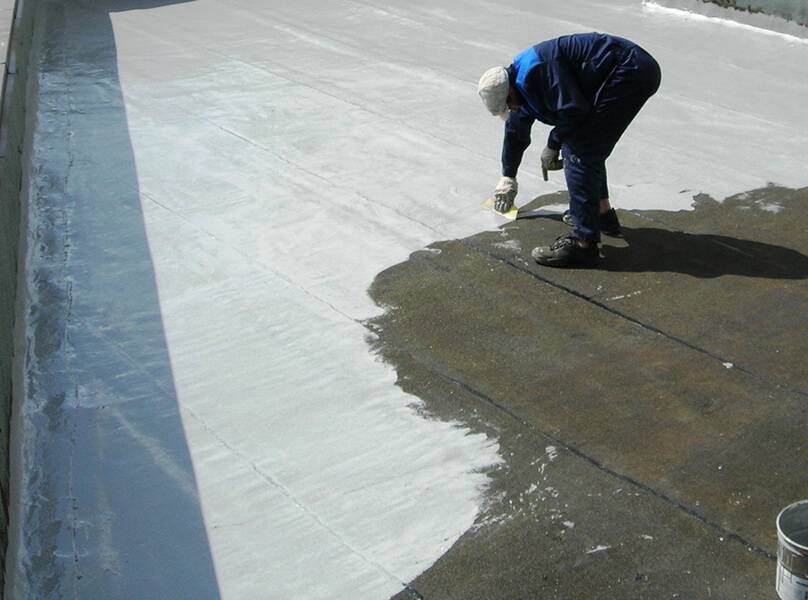

Обмазочная гидроизоляция

Обмазочные гидроизоляционные материалы – это гелиевые составы, пастообразные смеси, которые при нанесении на поверхность создают влагозащитную пленку. Он является долговечным и стойким по отношению к физическим и механическим воздействиям.

Также он вполне эластичен, из-за чего в будущем не будут возникать трещины под действием погодных условий или неравномерной осадки дома.

Проникающая гидроизоляция

Проникающие гидроизоляционные материалы – это сухие смеси, которые состоят из цемента с добавлением вяжущих, клеящих компонентов и пластификаторов. особенностью проникающей гидроизоляции является устойчивость к морозам. Это создает качественную водонепроницаемость бетонных конструкций.

Он не нуждается в грунтовке поверхности, выравнивание или идеальном отсутствии влаги. Также ему не нужна защитная стенка или дополнительная засыпка. Основное преимущество заключается в том, что его можно использовать как в начале строительства, так и в конце.

Инъекционная гидроизоляция

В основе инъекционной гидроизоляции лежит процесс образования мембраны между слоем влагонасыщенного грунта и ограждающей конструкцией. Инъекционная технология требует гибкости, а также пластичности составов, их хорошей течки, впитывания в другие строительные материалы. Это очень интересное вещество, состоящее из экспериментального состава.

Виды инъекционных составов:

• натуральные смолы;
• полиуретановые смолы;
• эпоксидные смолы;
• силикатные смолы.

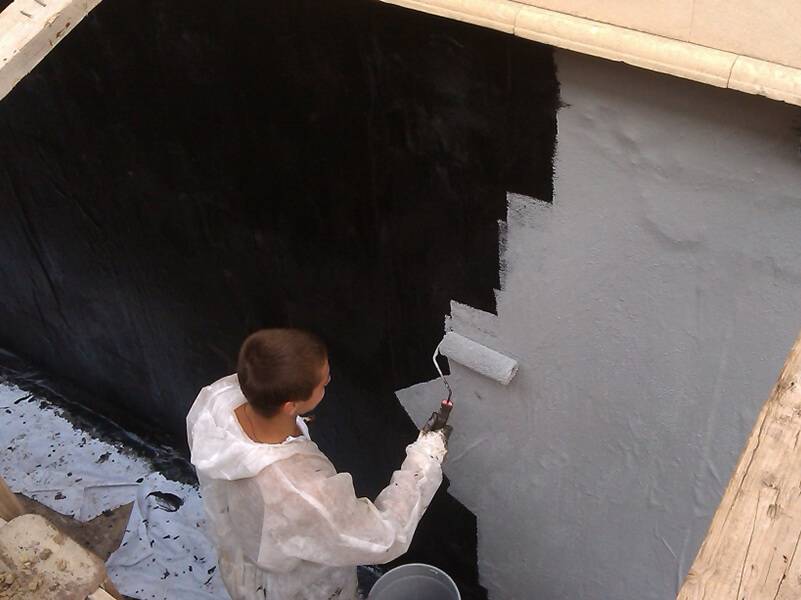

Окрасочная гидроизоляция

Окрасочный гидроизоляционный материал – это водонепроницаемая плёнка, получившаяся путем нанесения на поверхность жидких или пластичных материалов, имеющих сопротивляемость влаге. После высыхания остается тонкая пленка в 3-6 мм, предотвращающая попадание воды и защищающая поверхность строительных сооружений. Это делает материал устойчивым к воде и позволяет сохранять свою стойкость на протяжении многих лет.

Бентонитовые маты

Это маты, которые состоят из геотекстиля или картона, между слоями которых размещены гранулы гидроизолятора. Бентонитовые маты долговечные и прочные, однако в силу их высокой цены, они редко используются при построении частных домов. Чаще всего их применяют для дорог, подземных и гидротехнических сооружений.

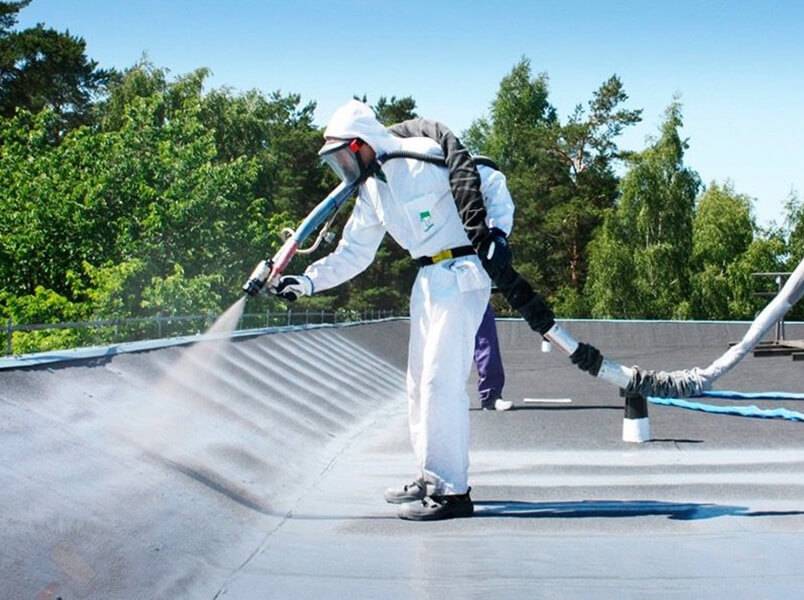

Напыляемая гидроизоляция

Этот материал является жидкой резиной, которая распыляется на любой поверхности. На данный момент он наиболее известный и к тому же имеет невысокую стоимость. Жидкая резина наносится на поверхность с помощью холодного напыления без использования открытого огня, который может создать проблемы в плане пожарной безопасности.

Обустройство штукатурной гидроизоляции

При помощи штукатурной гидроизоляции также можно выполнить гидрозащиту жилого дома. Метод не сложный и доступный. Все подготовительные работы аналогичны описанным выше. Суть метода заключается в нанесении на очищенные вертикальные поверхности растворных смесей, обладающих способностью закрывать мельчайшие поры.

Предварительно для отвода близко залегающих грунтовых вод следует обустроить дренажную систему, которая позволит отвести влагу за пределы участка.

• На первом подготовительном этапе поверхность очищают и на нее наносят грунт в два слоя, что позволяет увеличить степень адгезии и обеспечить прочность гидроизоляции.

• На втором этапе, после высыхания грунта, наносят слой раствора, толщиной до 1см.

Формирование гидроизоляции осуществляется в три этапа – поверх базового слоя наносят еще два слоя штукатурки толщиной 1см, каждый. После отверждения растврнй массы и набора прочности траншею засыпают грунтом и формируют отмостку.

Производство гидроизоляционных материалов: какие марки предпочтительнее

На строительном рынке десятки и сотни разных гидроизоляционных материалов

Редакция Homuis.ru рекомендует использовать проверенные бренды и обращать внимание на производителей, продукция которых уже прошла не одно испытание половодьем и морозами. Назовём самые популярные марки и бренды:

Для рулонной гидроизоляции лучше остановить свой выбор на такие проверенные марки: Технониколь — марка гидроизоляционных материалов, которая известна как высоким качеством мембранных, битумных, а также рулонных гидроизоляционных покрытий.  Кроме того, можно обратить внимание на таких производителей, как  Техноэласт, Рубитекс и Бикрост. Наряду с названной нами маркой Технониколь, производством битумных материалов для изоляции успешно занимается компания Aquamast

Вторыми по популярности в этой нише, но не по качеству можно назвать Гидроизол, ИзоАрт, Грида и Декарт.

Виды и свойства мембран

Мембраны для гидроизоляции являют собой группу современных материалов для изоляции строительных конструкций домов и систем теплоизоляции от воды. Попадая во внутреннее пространство дома, разрушает его, делая непригодным для полноценной жизни.

В строительстве различают гидроизоляционные пленки и мембраны.

Кардинальных различий между ними нет. Многослойность и возможность «дышать», заявляемая для мембран, есть фактически усовершенствованным свойством этих же пленок.

Пленочные мебраны делят две категории:

• гидроизоляционная мембрана пленочная из полимера — используется в изоляции кровель, цоколей и фундаментов от агрессивной влаги из грунта и атмосферы. Применяется тогда, когда фундаментные конструкции лежат выше чем грунтовые воды.Выполнена в виде усиленной специальной нитью пленки из полимера приблизительной толщиной от 0,2 до двух миллиметров. Используется также для изоляции при кровельных работах.
• мембранная гидроизоляция профилированная пленочная — представляет собой многослойный полиэтилен повышенной прочности с ребрами жесткости. Используется в гидроизоляционных работах если залегание почвенных вод выше чем пол подвала здания. Такая мембрана удерживает напор воды длительное время при условии правильного выполнения монтажных работ.

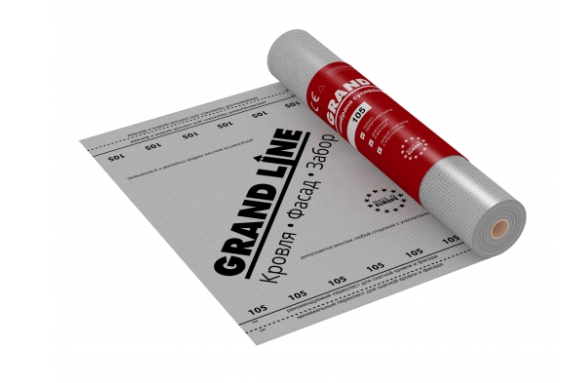

Пленочные мембраны

Мембраны первого типа (пленочные) используют для защиты кровли и фундаментов. Пленка в такой мембране усилена армирующей нитью. Отверстия на пленке позволяет изоляционному покрытию позволяет свободно проходить воздуху, что дает возможность поверхности под пленкой не «задыхаться» от пара, и не попадать внутрь влаге.

Такая мембрана применяется для предотвращения появления конденсата под черепицей или профилированным настилом. Гидроизоляционная паропроводящая пленка намного прочнее, чем ранее применяемые материалы, и не боится ультрафиолетового излучения.

Пленочные мембраны изготовляются из:

• измененого ПВХ;
• каучукопропиленовой смеси:
• синтетических каучуков.

Этот материал применяют в изоляции фундамента от воды. Такая изоляция носит название «легкой». По сравнению со старым способом изоляции рубероидом или битумом она крайне проста — пленку укладывают на поверхность, которую нужно изолировать, прогревают.

Пленка без зазоров ложится на поверхность. В процессе не образуются стыки, которые нужно дополнительно обрабатывать. Укрытие, образовывавшееся при использования гидроизоляционных мембран может служить до пятидесяти лет.

Если необходимо по различным причинам соединить части пленочной мембраны, необходимо воспользоваться соответствующим клеем, специальной клеящей гидроизоляционной лентой, либо применить метод сваривания краев.

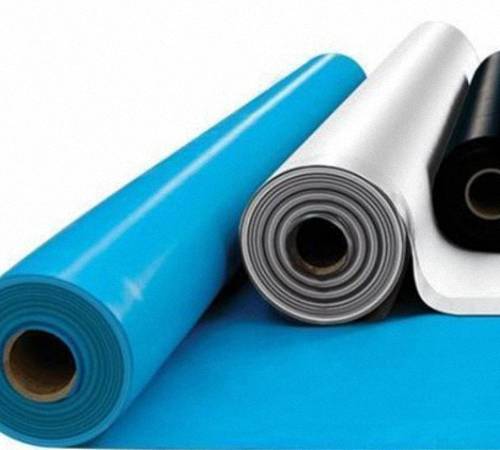

ПВХ мембраны

Вид мембраны

Строительные работы, проводимые с применением материала — поливинилхлоридная мембрана для гидроизоляции, будут намного дешевле, чем проводимые с использованием битума, рубероида или прочих традиционных материалов за счет более низкой стоимости расходуемой пленки и затрат на оплату мастерам.

• Каучуковые мембраны достаточно дороги, зато их свойства лучше, чем традиционных.
• Гидроизоляционные полимерные мембраны не поддаются действию кислотных веществ и сред, стойки к повреждениям и разрывам, их тяжело надорвать, прорезать или проколоть. Стойки к действию достаточно высоких или очень низких температур.
• Мембранная пленка профилированная — это материал для «тяжелой» водоизоляции.  Для производства используют прочный полиэтилен в один иди несколько слоев. На поверхности пленки есть ребра жесткости (выступы-шипы до 20 мм).

Промышленность производит пленку в виде разной ширины листов размером от 1 до 2,5 метра. Толщина пленки достигает полтора миллиметра. Ее использование оправдано при работах по гидроизоляции фундаментов в зданиях, уровень которых располагается ниже уровня подпочвенных вод. С их помощью отсекается в нужном направлении влага от фундаментных стен и подземных коммуникаций.

Такая мембранная гидроизоляция фундамента с помощью профилированной пленки позволяет отсечь агрессивное воздействие кислот, плесени, так как материал не поддается их влиянию. Шипование дает возможность создать сухой воздушный слой над поверхностью стены фундамента, при этом вода под пленку не попадает. Гидроизоляционные мембраны отличаются малым весом, что позволяет укрывать ими все виды поверхностей.

Есть несколько приемов крепления пленок:

• приклеивание клеящим веществом для пола;
• дюбельными закрепителями с герметизированными шайбами.

Требования к материалам для гидроизоляции

Гидроизоляционные материалы должны соответствовать определенным требованиям, к которым относятся:

Атмосфероустойчивость, то есть способность обеспечивать защиту конструкции от действия разнообразных атмосферных явлений (к примеру, ветрозащита).
Биологическая устойчивость или способность сопротивляться действию микроорганизмов: бактерий и грибков.
Водонепроницаемость – главный параметр гидроизоляции, характеризующий способность материала не пропускать воду.
Водостойкость – способность сохранять свойства даже при длительном действии воды.
Долговечность – сохранение качеств в течение определенного промежутка времени с учетом действия разнообразных агрессивных факторов

Гидроизоляция наружная должна быть долговечной.
Паропроницаемость – свойство, позволяющее пропускать водяной пар через гидроизоляционный слой, что важно для стен и крыши.
Устойчивость к температурным перепадам. Материалы гидроизоляции должны сохранять свои качества при больших перепадах температур, что крайне важно для того, чтобы гидроизоляция наружная была более надежной (как и ветрозащита).
Устойчивость к повреждениям

Гидрозащита должна обеспечивать сохранение структурной целостности при высоких механических нагрузках.
Химическая устойчивость. Материал должен сохранять свойства при воздействии на него агрессивных жидкостей.

Из-за того, что на разные конструкционные элементы действуют различные факторы среды, выбор гидроизоляционного материала должен осуществляться с учетом его свойств.

Способ проведения гидроизоляционных мероприятий

Материалы для гидроизоляции фундамента

Для устройства фундаментной гидроизоляции традиционно применяются материалы:

• выполнение гидроизоляции в комплексе с утеплением из экструдированного пенополистирола. Прочность плит ЭППС дает облицовке возможность выдерживать значительные нагрузки от подвижек грунта. Листы выпускаются разных толщин и типоразмеров, что дает возможность смонтировать теплоизоляцию собственноручно с небольшими трудозатратами.
• экономичным является применение для защиты гидроизоляции фундамента профилированных мембран и полимерного геотекстиля. Ресурс этих материалов высок – до 50 лет, и есть возможность после ремонта и обновления гидробарьера применить эти материалы повторно.

Видео описание

Процесс монтажа гидроизоляционной мембраны продемонстрирован в этом видео:

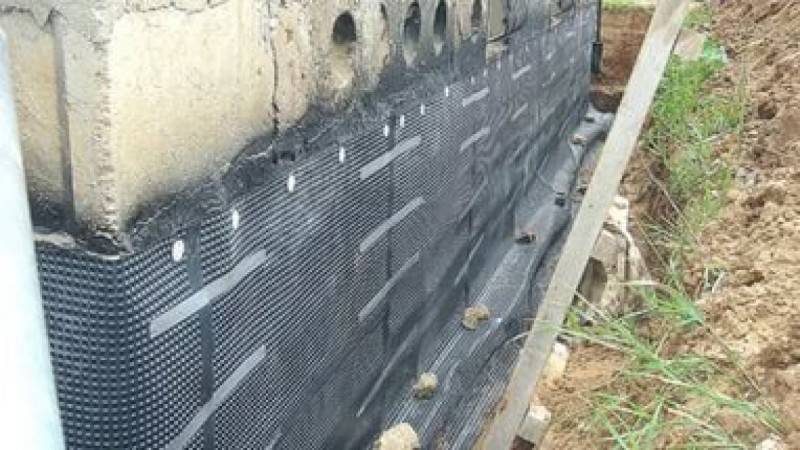

Гидроизоляция пленочной мембраной

Технология похожа на монтаж рулонной классической изоляции, но гораздо проще:

1. По низу цоколя устанавливают ПВХ-рондели с шагом не более 1,5 м для крепления материала. Пленка должна выступать выше уровня земли на 30-40 см и закрывать часть цоколя.
2. Раскраивают листы с учетом напуска ниже подошвы фундамента 20-30 см. При засыпании пазух следят, чтобы камни или острые предметы не повредили изоляцию.
3. Приваривают пленку точечной сваркой к крепежу.
4. Стыкуют листы внахлест, соединяют скотчем, специальным клеем, сваркой, строительным феном или на самоклеящиеся полосы.
5. После засыпки пазух фундамента пленку на цоколе покрывают защитной штукатуркой или декоративными панелями.

Гидроизоляция пленочной мембраной Источник pinterest.com

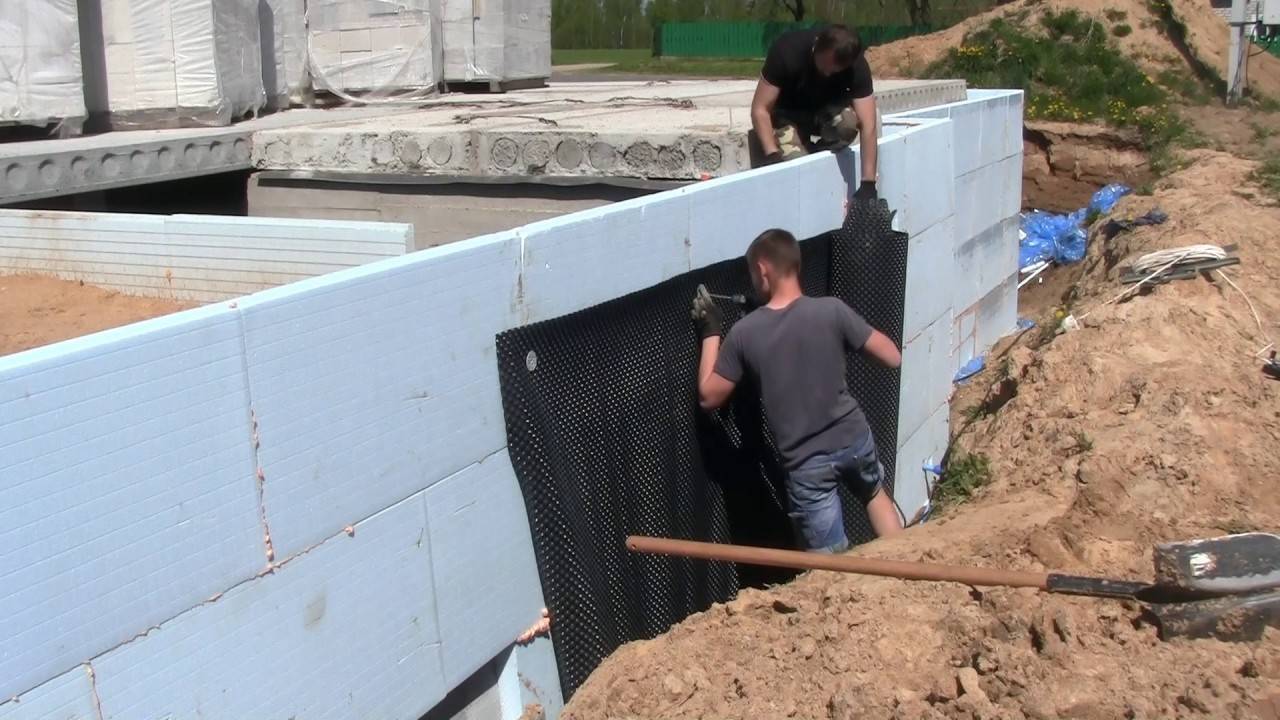

Вертикальная изоляция профильной мембраной

Удобство укладки профильного материала состоит в том, что поверхность не нужно грунтовать, наносить на нее клей или применять горелки с открытым пламенем. Предварительно под подошвой фундамента прокладывают дренаж.

Последовательность работ:

1. Устанавливают профильные планки по верху фундамента.
2. Закрепляют к ним мембрану шипами внутрь, если в инструкции не указано другое.
3. Листы соединяют внахлест, фиксируют с помощью замков.
4. В нижней части пленку крепят дюбелями с профилированными шайбами, обеспечивающими герметичность.
5. Сверху конструкцию оклеивают фильтрующим геотекстилем.

Вертикальная гидроизоляция Источник es.decorexpro.com

Горизонтальная изоляция фундаментов профильной мембраной

Работы по гидроизоляции проводят на этапе возведения фундаментов.

Мембранная изоляция оснований под плитные мелкозаглубленные фундаменты проводится по следующей технологии:

1. Отрывают котлован на глубину 40-50 см.
2. Подготавливают дренаж.
3. Грунт уплотняют и выравнивают.
4. Утепляют основание плитами пенополистирола.
5. Укладывают миграционный разделительный слой геотекстиля плотностью 110 г/м³, чтобы исключить контакт теплоизолятора с мембраной, приводящий к постепенной потере пленкой эластичности.
6. Монтируют полотнища с нахлестом не менее 50 мм.
7. Края тщательно очищают.
8. Соединяют кромки сваркой или строительным феном.
9. Укладывают геотекстиль плотностью 500 г/м³ для защиты мембраны от механических повреждений при установке опалубки, арматуры и заливки бетона.

Горизонтальная гидроизоляция Источник energi-dom.ru После сваривания или склеивания кромок контролируют качество шва. Для этого вырезают полоску длиной 15 см и шириной 5 см поперек соединения, испытывают на разрыв. Разрушение должно произойти по материалу, а не по шву. Место разреза закрывают заплаткой из пленки.

Области применения профилированной мембраны

• профилированные мембраны нашли применение в следующих областях:
• защита основной гидроизоляции фундамента (от корневой системы растений и деревьев, грунтовых вод, усадки грунта и механических повреждений при обратной засыпке);
• пристенный дренаж фундамента (защищает фундамент от грунтовых вод и атмосферных осадков, направляя их в дренажную трубу);
• горизонтальный пластовый дренаж (точечная структура обеспечивает защиту от продавливания);
• замена бетонной подготовки (при строительстве зданий на грунте с низким уровнем вод, когда применяется только горизонтальная гидроизоляция плиты от капиллярной влаги; не даёт «цементному молоку» просачиваться в грунт);
• вентиляция сырых стен (при креплении с внутренней стороны здания обеспечивает воздушную циркуляцию, при креплении с внешней стороны – оптимальную температуру и влажность);
• инверсионная эксплуатируемая кровля.

Профмембрана используется для строительства таких объектов, как:

1. полигоны ТБО и ПО;
2. золоотвалы;
3. каре резервуара;
4. саркофаги химотходов;
5. хвосто- и шламохранилища;
6. открытые и закрытые водные сооружения, в т.ч. каскадные;
7. оросительные каналы и водоводы;
8. дорожные покрытия;
9. портовые сооружения;
10. подземные паркинги и гаражи;
11. полигоны хранения отходов нефте- и золотодобывающей промышленности;
12. тоннели и подземные переходы;
13. подвалы и погреба;
14. приёмники промышленных и бытовых стоков;
15. эскалаторы;
16. газопроводы;
17. сельскохозяйственные сооружения (для линий удаления навоза и хранения минеральных удобрений);
18. градирни.

Крепление гидроизоляционных мембран

1. Монтаж мембраны

   Для упрощения крепления выпускаются самоклеящиеся мембраны, на одну сторону которых наносится клеевая основа. Она защищена от высыхания бумагой. Во время укладки бумага удаляется, пленка ПВХ скрепляется с поверхностью и выравнивается валиком. Укладывается она внахлест, без элементов добавочного соединения.

2. Поверхность для покрытия мембраной ПВХ плоской должна быть выравненной, хорошо очищенной и, самое главное, сухой. Для герметичности изоляции её листы настилаются с нахлестом, который должен составлять не менее пяти сантиметров. Шов промазывается клеем, или проклеивается специальными липкими лентами, или же сваривается с помощью горячего воздуха.

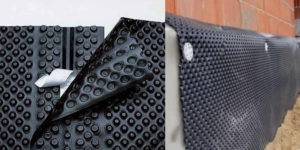

3. Крепление шипованной (профилированной) гидроизоляционной мембраны подразделяется на три этапа:

• Мембрана закрепляется в верхней части фундамента при помощи профилированных планок, которые прижимают её к фундаменту и позволяют, в случае необходимости, удалить из них влагу.
• По краям таких мембран располагаются специальные защелки, которые служат их соединением. Если их нет, то применяются ламинированные полосы клеевые на бумажной основе, которая удаляется при склеивании.
• К нижней части основания фундамента мембрана крепится с помощью дюбелей, имеющих профилированные шайбы, которые обеспечивают в месте крепления герметичность.

В настоящее время применение профильной мембраны при выполнении фундаментной гидроизоляции становится обыденным решением. Её защита конструкций, расположенных в подземной части здания, от воды, давления грунтовых вод и выполнение функции дренажа очень эффективны. Посмотрите видео, как монтировать гидроизоляционную мембрану.

По своей структуре системы гидроизоляционные на основе рифлёных мембран делятся на:

• Однослойная. По всей мембранной поверхности расположены профили или шипы. Применяется для гидроизоляции и вентиляции поверхностей фундамента.
• Двухслойная. Для её создания добавлен слой из полотна геотекстиля. Выполняет функции гидроизоляции и дренажа.
• Трехслойная. Добавлен ещё один слой скользящей пленки ПВХ. Цель его – предотвратить возникающие  нагрузки на фундамент при пучинистых подвижках грунта.

Одним из значительных качественных показателей мембраны является её толщина, в зависимости от которой находятся физические показатели прочность на разрыв, устойчивость к повреждениям от механических воздействий.

Применение профилированных мембран универсальное. При разных способах укладки они исполняют разные функции.

• Если мембрану расположить шипами к стене, то зазор из воздуха, образованный ими, способствует вентиляции, которая обеспечивает благоприятный температурный режим.
• Равномерное расположение шипов (ячеек) на поверхности мембраны выполняет упорядоченное распределение давления слоев грунта на поверхность фундамента. Нейтрализует возникновение точечных нагрузок.
• При укладке мембраны шипами к грунту и в сочетании с полотном из геотекстиля получается вертикальный дренаж, который отводит воду и снижает уровень воды в почве.

Полимерные мембраны имеют ряд преимуществ:

• Они не прилегают плотно к фундаменту, что предохраняет их при пучении грунтов.
• Не нуждаются в особом выравнивании основания.
• Имеют самое минимальное водопоглощение.
• Устойчивы к старению.
• Не подвержены гниению.

Климатические (погодные) условия

При работе с рулонными ПВХ материалами температура окружающего воздуха не должна быть ниже минус 15°С.

При производстве работ при температуре ниже +5°С необходимо выдержать рулоны в теплом помещении при температуре не ниже +15 C в течение времени — не менее 12 часов.

Монтаж гидроизоляционной мембраны из рулонных ПВХ материалов не допускается на мокрые основания (со стоящей водой), а также во время тумана, атмосферных осадков и при наличии на поверхности строительной конструкции инея или изморози. В подобных погодных условиях основание должно быть просушено, например, при помощи пропановых горелок.

В случае необходимости производства монтажных работ при неблагоприятных погодных условиях необходимо применять специальные тепляки, тенты, навесы и т.п., обеспечивающие требуемые условия для монтажа.
