Таблица обозначения видов проводов и кабелей для электропроводки: описание, разновидности, назначение

О проводах

Не касаясь истории возникновения проводов, хотя она и сама по себе интересна и поучительна, необходимо отметить, что созданы разнообразные их виды. Здесь лучше всего начать с определения и с терминологии:

  • провод или электрический провод — изделие, содержащее одну или больше скрученных между собой проволок (изолированных жил), покрытых неметаллической оболочкой (изоляция);
  • кабель —
  • содержит одну или более изолированных жил, заключенных в защитный покров.. По сути дела, кабель является сборной единицей.
  • .

Исходя из определений, у этих изделий, их еще называют кабельно-проводниковая продукция (КПП), два основных элемента — токопроводящая жила и изоляция. Именно особенности их конструкции, а также используемый при изготовлении материал, определяют все многообразие КПП. Однако следует выделить две группы:

  • силовые;
  • монтажные.

Первые предназначены для прокладки линий передачи и распределения электроэнергии, вторые — для организации обмена информацией между отдельными устройствами, в том числе расположенными удаленно. И в каждой из этих групп свои требования, причем они со временем только ужесточаются. Как и условия, в которых приходится работать КПП.

Электропровода – декоративные.

Ретро провод – разные виды проводов применяющихся, как в домах для проводки, так и на улице, выполненных в оригинальном виде. Сечение от 0,5 до 2,5 мм², оболочка, чаще всего, шелковая. Внешне декоративный ретро электропровод выглядит в духе старого времени и состоит из двух скрученных между собой проводов. Используется ретро провод дизайнерами в домах из деревянного бруса и выглядит помпезно и величественно. Декоративные провода широко используются, и имеют разнообразную модификацию. В интерьерах клубов и увеселительных заведений, можно встретить светящиеся неоном, разноцветные провода. Декоративные оплетки позволят выполнить работу любой сложности не только качественно, но и красиво.

Чем отличаются кабели и провода

Провод — одна, несколько однопроволочных или многопроволочных жил, по ним передается ток между 2 участками цепи. Жилы бывают с изоляцией или без нее. За счет внешней оболочки защищенный провод похож на кабель. Здесь каждая жила изолирована отдельно, и все они закрыты снаружи полимерным кембриком.

Неизолированные провода в быту применяют редко, в основном используются для передачи электроэнергии по воздушным линиям. Изолированные также в быту встречаются нечасто, больше предназначены для создания проводки внутри электроприборов, в электросети автомобиля и т.д.

Основное различие между проводом и кабелем внутри. У первого наружная оболочка имеет вид трубы, у второго — пространство между жилами дополнительно заполнено лентами, нитями, мелованным составом. При сгибании кабеля жилы не сдвигаются, его конструкция упрощает процесс монтажа, обслуживания.

В зависимости от материала жилы

Жилы кабелей и проводов чаще всего делают из таких материалов:

  1. Алюминий. Отличается низкой стоимостью, небольшим весом. Материал химически устойчивый, имеет высокую теплоотдачу. Современные правила запрещают в быту использовать алюминиевые провода сечением менее 16 мм², т.к. их нельзя изгибать под острым углом, они подходят только для стационарной проводки. Из-за образования оксидной пленки на алюминии со временем ухудшается электропроводность, контакты перегреваются. Для их защиты используют специальную смазку. Паять такие провода сложно.
  2. Медь. Имеет высокую токопроводность, поэтому для пропускания одинакового тока требуется меньшее сечение провода. Отличается большой гибкостью, пластичностью. Пайка выполняется легко. Имеет высокую стоимость и плотность. Быстро окисляется на открытом воздухе, но на переходное сопротивление это почти не влияет.

Если надо сэкономить, то можно брать алюминиевые провода, но у них меньше срок службы, и за ними более сложный уход. Медные проводники хотя и дороже, но благодаря имеющимся преимуществам, их использовать экономически выгоднее.

В зависимости от изоляции

Выбирая изоляцию, надо учитывать ее способность выдерживать:

  1. Напряжение. Большинство материалов рассчитаны на 660-100 В, поэтому они подходят для бытового применения.
  2. Температуру. При прохождении тока по проводнику образуется тепло. Когда его отдаваемое и выделяемое количество сравняется, создается температура, которую должна выдерживать изоляция на протяжении неограниченного времени. Есть критические значения, которые изоляция переносит в течение короткого времени. На морозе покрытие провода становится хрупким, поэтому учитывают его морозостойкость.
  3. Устойчивость к ультрафиолетовому излучению. Под воздействием солнца некоторые материалы ссыхаются, становятся хрупкими. Этот показатель важен при прокладке внешних сетей.
  4. Прочность на разрыв. Чем она выше, тем лучше, однако выбор зависит и от области применения. Например, супермощный кабель для подключения лампочки брать не стоит.

На бытовом уровне используют провода с такой изоляцией:

  1. ПВХ. Высокая гибкость, износостойкость, устойчивость к воздействию агрессивных соединений. Чаще используется при прокладке сетей внутри помещения. При нагревании выделяет вредные вещества, боится мороза ниже -20 °C.
  2. Резина. Имеет высокую гибкость, устойчива к низким температурам.
  3. Полиэтилен. Не боится воздействия агрессивных сред и морозов, но гибкость его недостаточная.
  4. Силиконовая резина. После ее сгорания образуется пленка, которая не пропускает ток, поэтому при перегреве проводки исключается возникновение замыкания.
  5. Бумага с пропиткой. Имеет высокие диэлектрические свойства, а степень защиты от перегрева зависит от типа используемой пропитки.

Дополнительная внешняя защита кабеля может быть следующей:

  1. Экранирование. Делают из фольги или в виде оплетки из тонкой проволоки. Защищает от паразитных токов, помогает выровнять электромагнитное поле внутри кабеля.
  2. Бронирование. Оплетка из металла, защищает проводник от повреждений.
  3. Хлопчатобумажная оплетка. Защищает наружную изоляцию от повреждений и сгнивания.
  4. Оцинкованная стальная оплетка. Служит для защиты от растяжения.

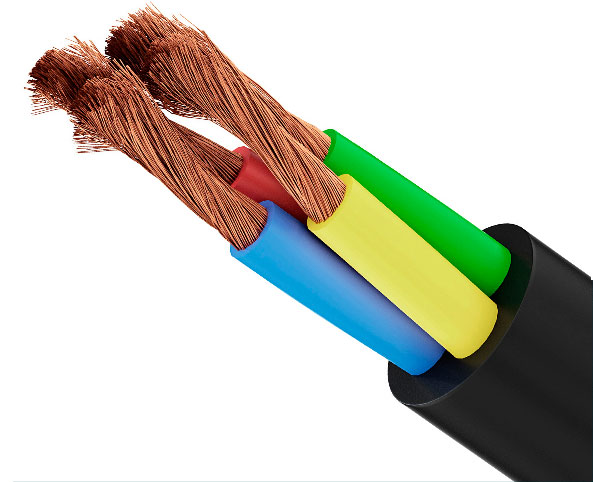

Кабель

Кабель – это совокупность из двух и больше проводов, отделённых слоем изоляции.

Каждая жила внутри кабеля так же будет спрятана в отдельную оболочку и будут подразделяться на многожильные или одножильные типы, в зависимости от предназначения кабеля.

Кабели и провода

Такой параметр как ломкость применим и к кабелям: если внутри общей оболочки одножильные проводники, то часто сгибать такой кабель не нужно, чтобы не повредить жилы.

Если внутри общей оболочки скрываются многожильные провода, то такой провод можно сгибать и скручивать без особого вреда для внутреннего содержания.

В любом случае, именно кабель будет наиболее устойчивым вариантом к механическим воздействиям. Большее количество жил внутри будут, как бы поддерживать друг друга.

Кабеля для охранно-пожарных систем

Кабеля для охранно-пожарных систем – еще один востребованный товар на рынке кабельной продукции. Применяется он для предохранения передачи данных в экстремальных условиях. Он обладает защитой от внешних радиопомех, которые могут создаваться другим оснащением. Как правило, такие кабеля используются для коммуникации внутри организации. Он может прокладываться в сухих или влажных местах, а также под открытым небом.

Производство кабельной продукции не ограничивается выпуском продукции лишь для обмена информацией или для передачи электричества. Довольно часто провода используются в строительстве. Так, широко применяются так называемые нагревательные провода. Они используются при устройстве систем «теплый пол».

Покрытые бесшовной изоляцией провода могут прогревать систему до 205 ᵒС. Конечно же, такая температура не нужна в частных системах отопления. Также подобные кабеля применяются для защиты труб от замерзания. А химической индустрии нагревательный кабель играет ведущую роль.

Не исключено применение нагревательных проводов для отопления теплиц. В таких строениях требуется нагреть не воздух, а прогреть грунт до необходимой температуры.

Прокладка электроотопления в теплице осуществляется под землей. Это позволяет растениям всегда оставаться в привычной для них среде обитания. При этом тепло, отданное такой системой обогрева, остается в постройке, поэтому для людей также создаются комфортные условия работы.

Марки медных кабелей

ВВГ – один из наиболее распространенных видов кабелей для электропроводки в квартирах, на производстве. Используется для стационарного подключения к питающей сети любого электрооборудования. Номинальное напряжение и частота 0,66 кВ 50 Гц. Состоит из однопроволочной медной жилы покрытой двойной виниловой изоляцией – индивидуально на каждой жиле и общей оболочки. Количество жил может быть от 1 до 5, в диапазоне сечений от 1,5 до 300 кв. мм. Подходит для использования квартирах и частных домах во внутренней и наружной прокладке. Устанавливают на силовую проводку, розеточные группы и осветительные цепи. Эта марка кабеля может быть использована для ввода в дом, а также для уличных линий. В деревянном доме используют усовершенствованный вариант (негорючий) — ВВГнг.

NYM – считается зарубежным аналогом марки ВВГ. Количество жил от 2 до 5. Изолирующий слой – ПВХ, заполнение из негорючего материала – невулканизированной резиновой смесью, оболочка тоже из ПВХ. Жилы в кабеле скручены в повив. Предназначен для работы в сетях с напряжением до 0,66 кВ. Под воздействием прямых солнечных лучей эксплуатация не рекомендуется, в таком случае нужно использовать гофротрубы, металлические трубы, либо кабель-каналы.

КГ – кабель гибкий. Эта марка используется для подключения электрододержателя к сварочному аппарату, благодаря его гибкости сварщику удобно работать. Также используется как гибкая подвесная линия на грузоподъёмных кранах и кран-балках. Количество жил от 1 до 5. Производится в диапазоне сечений от 1 до 240 кв. мм.

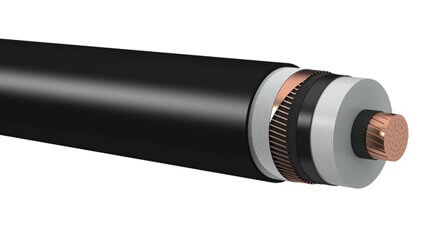

ПвПг – высоковольтный медный кабель с изоляцией жил из сшитого полиэтилена, поверх которой расположен экран, оболочка также из полиэтилена. Возможна его прокладка под землей, на дне водоемов. Используется в сетях 6 кВ и 10 кВ. Количество жил – 1, её сечение от 50 до 800 кв. мм.

ЦСПГ в зависимости от индекса может предназначаться для 6, 10 кВ сетей. Это медный кабель в бумажной изоляции. Жилы могут быть однопроволочными в диапазоне сечений от 25 до 50 кв. мм, тогда в названии есть пометка «ОЖ». В диапазоне сечений 25-240 кв. мм жилы многопроволочные. Бумажная изоляция пропитана вязким или нестекающим составом, что позволяет использовать кабель на вертикальных участках трассы. Поясная изоляция также бумажная. Присутствует свинцовая оболочка, битумная подушка, стальная проволочная броня.

ПВВНГ(A)-LS – в конце названия присутствует индекс 10, 20, 35, что соответствует количеству кВ в сети, для которой он предназначен. Медный кабель с изоляцией из полиэтилена. Количество жил – 1 или 3. Поверх жил экран из проводящего материала на основе полиэтелена, следом электропроводящая бумага или проводящая полимерная лента, поверх которой, повив из медной проволоки. В трёхжильных кабелях межфазное расстояние заполнено слоем ПВХ пониженной пожароопасности, оболочка выполнена из этого же материала. Также подходит для прокладки в земле и на дне водоемов. Может использоваться, например, для распределительных сетей.

Медные провода и кабели бывают различных марок. Каждая из них предназначена для определенных задач. Объединяет их материал, из которого они выполнены и его особенности. А к вопросам выбора кабельной продукции при ремонте и строительстве стоит подходить ответственно. Ведь от этого зависит не только надежность энергоснабжения, но и безопасность жизнедеятельности.

Похожие материалы:

  • Медная электропроводка в квартире
  • Лучшие производители кабеля в России
  • Как соединить алюминиевый провод с медным
  • Преимущества и недостатки алюминиевой проводки

Как выбрать электропроводящую продукцию

Чтобы правильно выбрать токонесущий проводник при прокладке бытовых электросетей, надо придерживаться следующих рекомендаций:

  1. Провод или кабель должны быть трехжильными. Это необходимо для заземления. Если его пока нет в доме, желто-зеленую жилу просто изолируют и не подключают.
  2. Материал проводника — медь. Правила ПЭУ запрещают в быту использовать алюминиевую проводку.
  3. Перед выбором сечения кабеля надо определить суммарную нагрузку, которой он будет поддаваться. Для освещения достаточно сечения медного проводника 1,5 мм², а для розеток — 2,5 мм². Для подключения мощных бытовых приборов сечение проводки должно быть не менее 4 мм².
  4. Марка. Она зависит от условий, в которых будет работать электропроводка: внутри или снаружи помещения, при повышенной влажности и т.д.
  5. Производитель. Есть много подделок, поэтому лучше покупать продукцию проверенных торговых марок.

На рынке такая продукция представлена в широком ассортименте. Зная, в каких условиях и при каких нагрузках будет работать проводник, и умея расшифровывать маркировку, можно самостоятельно выбрать нужный кабель или провод.

Использование кабельной продукции

Рано или поздно любые строительные и ремонтные работы сталкиваются с проблемой электроснабжения.

Монтаж электропитания – не просто прокладка проводки, это еще и наладка компьютерных, телефонных коммуникаций. Основным элементом и в то же время расходным материалом систем питания и связи являются кабеля СИП, ШВВП, ВВГ.

Рынок кабельной продукции в наше время удивляет своим ассортиментом. Широкий выбор кабелей обоснован большим количеством сфер применения, каждая из которых нуждается в своем материале с отличимыми физическими характеристиками.

Как правило, кабельно-проводниковая продукция используется в целях передачи на определенное расстояние эл. энергии или информации.

Кабельная продукция нашла отражение в:

  • Высоковольтных линиях электропередачи;
  • Электрооборудовании для авиа- и судостроения;
  • Телефонных сетях и магистральных линиях связи;
  • Линиях снабжения электроэнергией городского транспорта и предприятий.

Производство кабельной продукции большинства заводов представлено следующими товарами:

  • Кабель – одна или несколько жил, которые должны быть изолированы между собой. Все они обладают металлическим, бумажным или пластмассовым покрытием. Каждому виду кабеля характерны свои особенности эксплуатации, проведения монтажных работ. Поэтому в зависимости от этих факторов кабель может иметь специальную защитную оболочку;
  • Провод – представляет собой несколько изолированных или одну неизолированную жилу. Как правило, жилы покрываются оболочкой из неметаллического материала, а в качестве обмотки выступает проволока или волокнистая консистенция;
  • Шнур – гибкий кабель, состоящий из определенного количества жил, которые проводят электроэнергию. Обычно, такие жилы небольшого сечения.

Всю продукцию можно разделить на категории:

  • Кабели связи (оптоволоконные кабели, LAN, провода радиочастотные);
  • Силовые провода и шнуры;
  • Невоспламеняющиеся провода (кабели повышенной безопасности);
  • Кабели массового применения (народного потребления).

Область применения кабелей весьма впечатляет. На сегодняшний день практически ни одно производство не обходится без проводов, шнуров и кабелей.

Кабельно-проводниковая продукция применяется в следующих сферах:

  1. Телекоммуникации и информационные технологии:
  • Для предоставления связи между населенными пунктами, странами;
  • Для обеспечения связи между зданиями и сооружениями;
  • Сети внутри корпораций, предприятий (LAN, телефония);
  • Телевидение и др. проводные информационные сети;
  • Сети сложных структурированных систем.
  1. Строительство:
  • Установка силовых систем и осветительных сетей;
  • Видеонаблюдение;
  • Отопительные системы;
  • Системы безопасности;
  • Пожарная сигнализация;
  • Системы «умный дом».
  1. Машиностроение:
  • Электроприборы народного потребления;
  • Для технологического оснащения (агрегаты, станки);
  • Приборы для судо- и авиастроения;
  • Кабельная продукция медной группы.
  1. Горнодобывающая индустрия:
  • Кабеля для проведения взрывных работ;
  • Подземные системы связи.

Производство кабельной продукции – масштабная отрасль. Чтобы лучше понять сферы применения проводов, необходимо ознакомиться с их основными видами.

Телефонные кабели и провода

Телефонные провода делятся на 2 основных вида. Первые предназначены для прокладки нескольких (до 400) абонентских линий. Второй вид применяется для разводки в отдельно взятых квартире или доме.

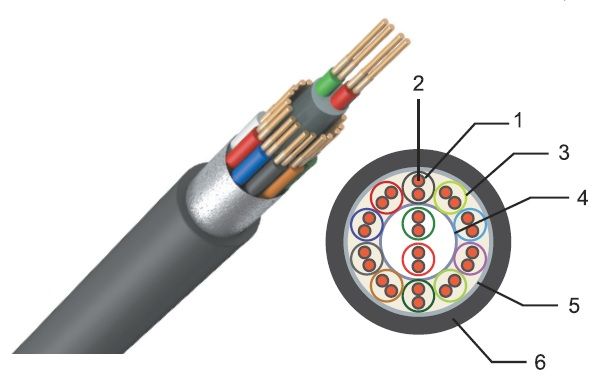

ТППэп: 1 — жила; 2 — полиэтиленовая изоляция; 3 — сердечник; 4 — скрепляющая обмотка; 5 — поясная изоляция; 6 — экран

ТППэп — основной вид кабеля для прокладки линий телефонной связи, рассчитанной на большое количество абонентов. Кабель состоит из двойки проводов, свитых в пары. ТПЖ из мягкой медной проволоки, сечением 0,4 или 0,5 мм², покрыта полиэтиленовой изоляцией. В некоторых видах кабеля пары объединены в группы по 5 или 10 пар. Внешняя оболочка также полиэтиленовая или виниловая. Буквы «э» и «п» в названии обозначают пленочный экран.

Встречаются разновидности кабеля, бронированного лентами, или заполненного, в котором пространство между оболочкой и жилами занимает гидрофобный уплотнитель. Словом, это кабель для проведения телефонной связи в многоквартирный дом, предназначен он для прокладки практически во всех условиях: под землей, в кабельных каналах или воздушным путем. Для проведения телефонной линии к отдельному абоненту и разводки внутри помещения используются телефонные провода следующих видов.

Телефонный провод ТРВ

ТРВ — одно- или двупарный телефонный распределительный провод. Это плоский провод с разделенным основанием, жила медная, однопроволочная, сечением 0,4 или 0,5 мм². Количество жил — 2 или 4. Изоляция из ПВХ. Предназначен для проведения телефонных линий внутри помещений. Эксплуатируется при температуре от –10 до +40 °C. Влажность не должна превышать 80 % при температуре +30 °C.

Провод ТРП

ТРП — по характеристикам совпадает с ТРВ. Единственное отличие — это изоляция, у ТРП она сделана из полиэтилена. По сравнению с ТРВ провод более устойчив к воздействию внешней среды и его можно прокладывать снаружи зданий.

Провод ШТЛП

ШТЛП — телефонный плоский шнур с медными многопроволочными жилами. Изоляция жил из полиэтилена. Изолированные ТПЖ покрыты оболочкой из ПВХ. Количество жил — 2 или 4, сечение — от 0,08 до 0,12 мм². Используется для проведения линий внутри помещений и в телефонных аппаратах. Провод повышенной гибкости.

Провод ПРППМ

ПРППМ — плоский провод с разделяющим основанием и медными однопроволочными жилами с изоляцией и оболочкой из полиэтилена. Существует модификация ПРПВМ, оболочка которого изготовлена из ПВХ. Количество жил — 2, сечение жилы — 0,9 или 1,2 мм². Применяется при прокладке телефонной линии вне помещения, на воздушных опорах, в земле и по стенам зданий. Стоек к температурному воздействию, условия эксплуатации — от –60 до +60 °C.

Силовые кабели

Есть различные виды кабелей, которые используют для подведения электрического тока к зданию. Чаще всего задействуют ВВГ и его варианты. Ниже представлены различные разновидности кабелей подобного типа.

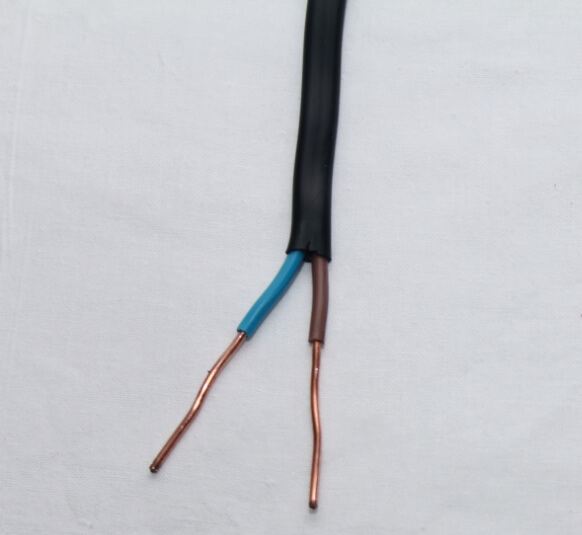

ВВГ — мягкий силовой провод. Снаружи изделие имеет черный цвет, хотя иногда встречаются и белые варианты. Это негорючий многожильный кабель. Стандартно изделия упакованы в большом метраже. Жил внутри — от 1 до 5. В диаметре они от 0,15 до 24 см.

ВВГ применяют, когда электроток имеет напряжение до 1000 В. В бытовых условиях используют те виды медных кабелей, у которых диаметр жилы составляет по 0,15-0,6 см.

Температура эксплуатации — в пределах -50…+50°С. Если показатель будет составлять +40°С, то изделие выдержит влажность даже до 98%. Оно устойчиво к воздействию химикатов. Имеет прочные изгибы при установке, так что кабель не разрывается, не переламывается.

Выделяют такие виды силовых кабелей этого типа:

  1. АВВГ. Бывает многожильным или одножильным алюминиевым.
  2. ВВГнг. Он не просто не горит, а имеет повышенные характеристики в такой сфере.
  3. ВВГп. Это плоский защищенный провод.
  4. ВВГз. Внутри между слоями присутствуют еще жгуты, которые сделаны из прорезиненного материала.

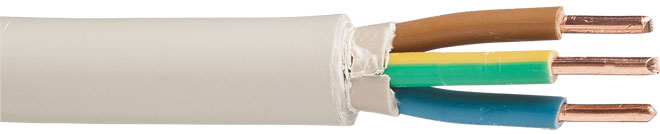

NYM — это другая разновидность силовых медных кабелей. Наружная прослойка выполнена из ПВХ, который не возгорается. Между изоляционными прослойками размещен резиновый наполнитель, за счет которого изделие становится более прочным и термостойким.

Внутри только медные жилы. Однопроволочных модификаций не бывает. Диаметр жил составляет 0,15-1,6 см. Такую разновидность кабеля применяют для проводки освещения либо в других сетях, где 660 В. Изделие задействуют для прокладки на открытом воздухе, поскольку оно устойчиво к влаге и воздействию температур. Допустимые показатели — -40…+70°С.

Но нужно учитывать, что подобное изделие плохо выдерживает прямые солнечные лучи, так что его лучше хотя бы накрывать. Когда нужно будет изгибать кабель, то диаметр такого поворота должен быть минимум 4 сечения изделия. Если сравнивать NYM с ВВГ, то первый устойчив к условиям окружающей среды и более комфортный. Но он стоит больше и выпускается только округлым, так что в стены не получится проложить его.

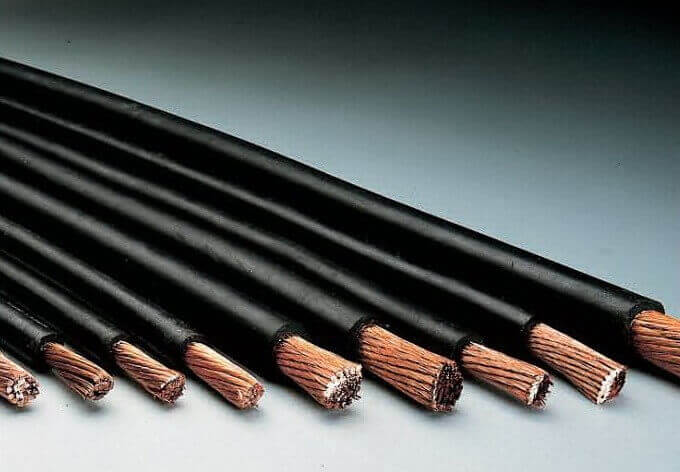

По гибкости медный провод типа КГ является одним из лучших. Он предназначается для переменного тока до 660 В либо постоянного с 1000 В. Внутри по 1-6 жил, наружная оболочка прорезинена.

Изделие подходит для температур -60…+50°С. Стандартно такой кабель используют для присоединения устройств (сварочный, генераторный и другие аппараты). Создана модификация КГнг, у которой изоляция не поддерживает горение. Это единственное отличие подобной вариации КГ-кабеля.

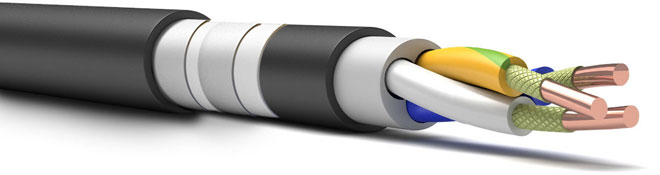

ВББШв — это не просто медный одно- или многопроволочный кабель, но он еще является бронированным. Жил бывает до 5, а их диаметр — от 0,15 до 24 см. Чтобы бронировать изделие, используют дополнительную оплетку. Пара лент намотаны одна сверху другой, перекрывая зазоры. А они уже накрыты специальным ПВХ с пониженным уровнем возгорания.

Изделие подходит для температур -50…+50°С, выдерживает влажность до 98%. Но если нужно загнуть кабель, то радиус должен составлять не меньше 10 диаметров изделия. Типы (обозначения отличаются) такие:

  1. АВББШв. Внутри жилы из алюминия.
  2. ВББШвнг. Не горит.
  3. ВББШвнг- LS. Не просто не горит, но еще и не пропускает дым, газ.

Используют такой вариант для прокладки в грунте, на воздухе, в трубах, но делают специальную защиту от солнечных лучей.

Провода специального назначения

Используются таки виды электрических проводов если от них нужны особые свойства, которых нет у обычных кабелей и для подключения электрооборудования в тех местах, где применение стандартных проводников по каким-либо причинам затруднено или вообще невозможно. К примеру, обычные провода не получится использовать при подключении электропечей, которые разогреваются до высоких температур. То же самое относится к баням или погребам, где кроме температуры надо учитывать фактор влажности.

Кроме воздействия температуры и влаги надо учитывать вероятность механических повреждений, особенно это касается проводов, которые прокладываются под землей.

Нестандартные силовые провода

РКГМ. Гибкий одножильный провод для монтажа силовой электропроводки в местах с повышенной температурой – не меняет своих характеристик в диапазоне от -60 до +180 С°. Материал изоляции выдерживает напряжение до 660 Вольт, устойчив к вибрационному воздействию, 100% влажности воздуха, не разрушается от воздействия плесени и контакта с агрессивными жидкостями – лаками или растворителями.

ПНСВ. Одножильный стальной провод в ПВХ изоляции с сечением токопроводящей жилы от 1,2 до 3 мм². Материал и сечение подобраны таким образом, чтобы провод нагревался при пропускании через себя электрического тока. Чаще всего он используется как нагревательный элемент в теплых полах или на стройплощадках при заливке бетона в холодное время года – это позволяет использовать бетонные растворы при минусовой температуре.

ВПП. Многопроволочный одножильный провод, сечением от 1,2 до 25 мм² с двойной изоляцией. Рассчитан на работу в артезианских скважинах, где он используется для подключения питания к двигателям электронасосов – т.е. не боится воды и высокого давления.

Нестандартная декоративная проводка

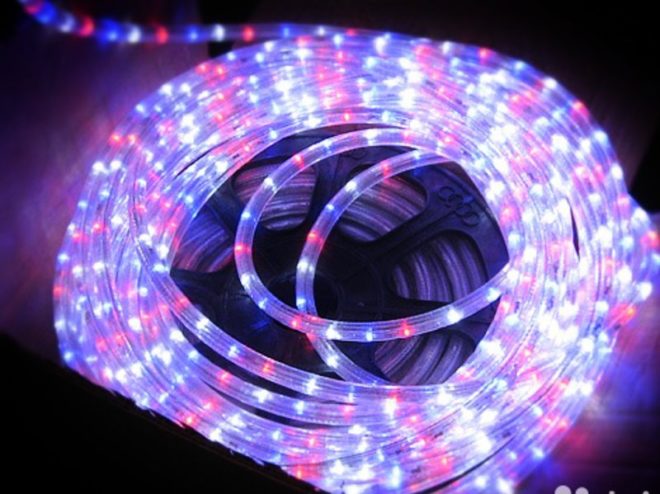

Светодиодный кабель. Кроме основных токопроводящих жил имеет дополнительную цепь, к которой подключены светодиоды. Они расположены под прозрачной внешней оболочкой на расстоянии около 2 см друг от друга и начинают светиться, когда провод включается в сеть. Схема подключения светодиодов последовательно-параллельная, что позволяет разрезать провод в любом месте, а также, в случае повреждения, показывает место обрыва кабеля. Если подобрать провода с различными цветами светодиодов, то можно создавать целые картины, что определяет самую востребованную нишу использования такого кабеля – сценические эффекты и подключение необходимой для них аппаратуры.

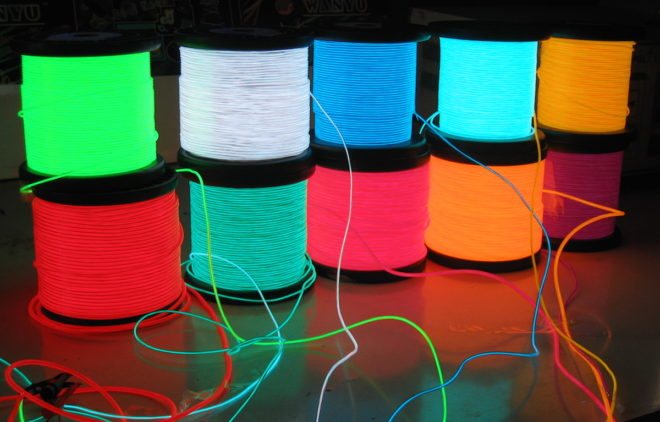

Электролюминесцентные провода – работают благодаря явлению предпробойной электролюминесценции твердых тел. Основная жила провода покрывается люминофором и слоем диэлектрика. Сверху она обматывается двумя тонкими проволочками и на все наносится диэлектрик – прозрачный или цветной. По сути, основная жила и дополнительные проволочки представляют собой конденсатор, для работы которого нужен переменный ток с частотой от 500 до 5,5 тыс. Герц и напряжением порядка 100-150 Вольт. При зарядке-разрядке конденсатора, под воздействием электрического поля, люминофор начинает светиться по всей длине. Такой провод по всем параметрам лучше неоновых трубок – у него меньшее энергопотребление, он дешевле в производстве, не ограничен по длине и может свободно изменять свою форму.

К декоративной проводке также можно отнести ту, что применяется для стиля «ретро». Это обычные силовые кабели, но предполагается что они будут не спрятаны в стену, а проложены по ее поверхности, с соответствующими требованиями к надежности и внешнему виду изоляции. Чаще всего это двух или трехжильные провода со скрученными между собой жилами.

Это основные кабели для передачи электрического тока, радиосигналов и цифровых данных. Разумеется, есть еще достаточно много разновидностей и аналогов, только перечисление которых займет большое количество времени, поэтому для примера были выбраны те из них, характеристики которых наиболее полно отвечают классу проводов, который они представляют.

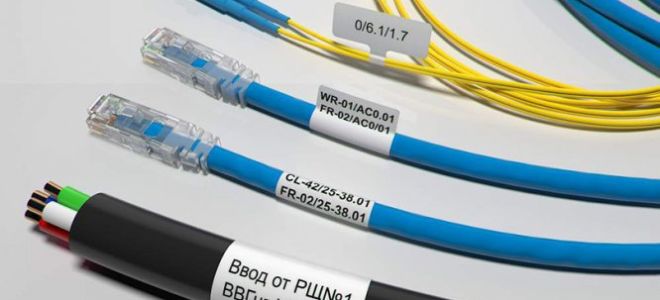

Маркировка кабелей и проводов

При выборе кабеля или провода информацию об их структуре и назначении можно получить, зная, как правильно расшифровать маркировку.

Таблица: описание маркировки кабеля.

Номер знакаНазначениеРасшифровка
1Материал жилА — алюминий буква отсутствует — медь
2Назначение кабеляМ — монтажный

П (У) или Ш — установочный

К — контрольный

МГ — монтажный гибкий

буква отсутствует — силовой

3Материал изоляцииР — резина

Ш — шелк полиамидный

С — стекловолокно

В — ПВХ Ц — бумага, пропитанная специальными составами К — капрон

Э — экранированный

П — полиэтилен

НР — негорючая резина

Д — двойная обмотка

4Особенности конструкцииГ — гибкий

К — бронированный проволокой

Т — для прокладки в трубах

О — в оплетке

Б — бронированный лентами

5Дополнительные символы, характеризующие подвид кабеляз — заполненный

нг — негорючий

HF — при горении нет дыма

LS — при горении не выделяет газ

71-я цифраколичество жил
82-я цифрасечение
93-я цифраноминальное напряжение

Это обозначения, принятые только для популярных кабелей. Расшифровка других видов есть на бирке, или ее можно узнать у продавца.
