Тандыр из кирпича своими руками: чертежи и схемы, инструменты и материалы, пошаговая инструкция по изготовлению

Виды построек

Традиционно печи такого типа используются для приготовления пищи при минимальном расходе дров. Небольшие размеры и особая форма, отсутствие плиты позволяют варить и запекать любые блюда. На открытом огне быстро закипит чайник, а мягкое тепло позволит приготовить плов, не даст подгореть хлебу или шашлыку. Все тандырные печи делят по способу постройки:

наземные — самые большие, в азиатских поселках часто строят общий тандыр для всех жителей, бывает горизонтальным и вертикальным;
углубленные, или земляные, — способны дольше сохранять тепло, могут служить и для обогрева, занимают мало места;
мобильные — часто покупают в готовом виде, но легко сделать и из кирпича.

Как построить стационарный тандыр из кирпича своими руками пошагово: фото и видео

При условии возведения своими руками стационарного тандыра из кирпича его лучше располагать на каменистой или песчаной почве, вдали от строений и зеленых насаждений. Земля под тандыром обязательно должна быть сухой. Для его строительства можно использовать каменные блоки, керамический глиняный или белый огнеупорный кирпич. Сначала следует выложить основание. Оно должно быть крепким, так как кирпичный тандыр довольно тяжелый.

Перед тем как строить тандыр своими руками, нужно заложить основание, которое напоминает фундамент, в нем делается проем для дальнейшей закладки топлива. Можно возвести тандыр на даче своими руками непосредственно на земле, но в этом случае под основание необходимо выкопать яму в форме круга, глубина которой должна составлять 120-130 см.

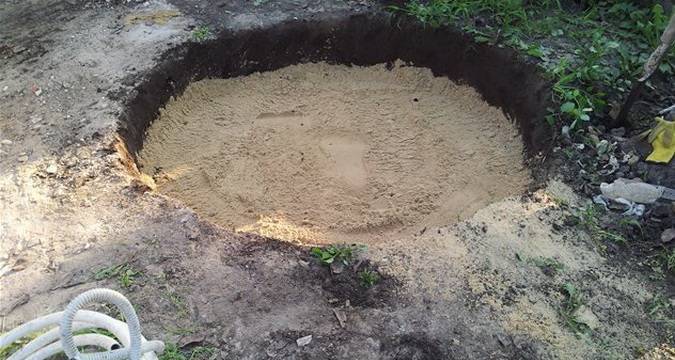

На дно следует засыпать песок. Толщина слоя может варьироваться от 15 до 20 см. После этого можно переходить к выкладыванию кирпичного колодца.

В качестве раствора для кладки рекомендуется использовать готовую печную смесь, которая состоит из пластификатора, красной глины и кварцевого песка. Кладку можно осуществлять как по горизонтали, так и по вертикали. При горизонтальной кладке тандыр будет дольше сохранять жар, а второй вариант более экономичен, потому что понадобится гораздо меньше кирпичей.

Перед тем, как сделать тандыр своими руками, чтобы наглядно посмотреть на размеры будущей конструкции, необходимо сначала сделать порядовку, т. е. произвести кладку без раствора.

Изготовление тандыра своими руками должно проводится по технологической карте, при кладке не следует экономить на растворе

Кроме того, очень важно регулярно проверять ее горизонтальность, используя специальный уровень

Сделать его можно с помощью транспортира и циркуля. Для работы с кирпичом следует использовать болгарку с отрезным алмазным кругом по керамике.

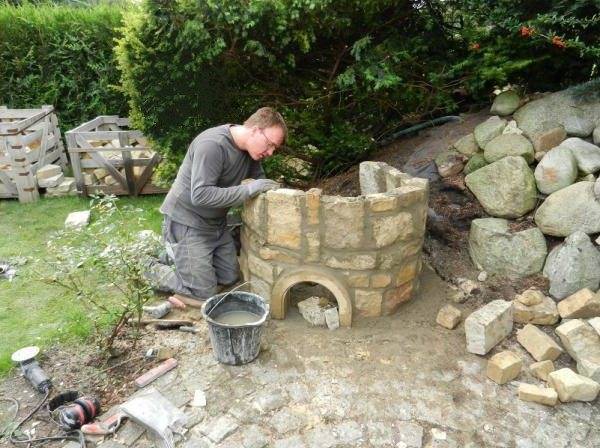

Как класть тандыр своими руками из кирпича – покажут фото пошагово, где представлена наглядно вся технология:

Тандыр обязательно должен быть заужен кверху. Это необходимо для того, чтобы жар удерживался внутри.

Для достижения такого эффекта нижний слой кирпича рекомендуется срезать, тогда при кладке форма будет напоминать свод. Когда кладка будет готова, нужно очистить внутреннее пространство печи от следов раствора. Для заполнения швов с внешней стороны необходимо использовать сухую глину. Лучше её заготовить до того, как решите сделать тандыр своими руками из кирпича, поскольку материал должен просохнуть и «созреть».

Внутренняя поверхность тоже должна быть промазана глиной, которую рекомендуется смешать с мелко нарубленной травой. Когда кладка высохнет, тандыр нужно сначала протопить бумагой, а затем можно повысить температуру обжига.

Если есть необходимость в отделочных работах, то конструкцию можно обмазать глиной или украсить мозаикой, песчаником, керамической или клинкерной плиткой.

Данный очаг является усовершенствованным вариантом классического тандыра. Он подходит для приготовления мясных и рыбных блюд, в том числе шашлыков.

Топливник тандыра имеет форму усеченного конуса. В основании распложена поддувальная дверка, рядом с ней находится колосник. Над топливником имеется кирпичная вытяжная камера с металлической дверцей. Через нее и горловину топливника в тандыр производят закладку топлива, которое сгорает на колосниковой решетке. В камере собираются дымовые газы и проходят в трубу.

В традиционном азиатском тандыре нет дымовой трубы и дымосборника. Через камеру в тандыр подвешивают продукты для жарки. С подставкой на горловине тандыра можно разместить сковороду, кастрюлю или казан для приготовления плова.

Какой можно сделать тандыр своими руками из кирпича – показано на фото, где предложены самые популярные варианты печи:

Перед тем как сделать своими руками тандыр на даче, нужно освоить специальную кладку согласно порядовкам. Основание нужно залить бетоном. Оно должно быть толщиной 140 мм. Вместо бетонирования можно первые два ряда выложить сплошной бутовой кладкой.

До завершения выкладывания топливника в его полости следует проложить теплоизоляционный слой. Для этого необходимо смешать 2 части вермикулита (минерала, имеющего слоистую структуру) с 1 частью глины.

Посмотрите весь процесс того, как сделать тандыр из кирпича своими руками на видео, которое показывает технологию и советы мастеров:

Подходящие материалы для изготовления

Разберем каждый из них подробнее.

Глина

Такую жаровню можно сделать самому:

Взять крепкую деревянную бочку. Залить доверху водой примерно на две недели.
Подождать пока древесина разбухнет. Вылить воду.
Внутренние стенки смазать растительным маслом, чтобы слои глины не прилипали.
Снаружи прочно обвязать веревкой.
Изнутри толстым равномерным слоем обмазать шамотной глиной. Дать просохнуть неделю.
Как только глина высохнет, убрать бочку. Получается недорогой глиняный тандыр для дома.

Если при замесе глины были соблюдены пропорции с водой, то он прослужит не один год. Снаружи можно выполнить отделку мозаикой из плитки или нанести необычный восточный рисунок.

Кирпич, камень

Преимущество восточной печи из кирпича состоит в отличной теплоемкости, теплоотдаче и равномерном приготовлении блюд со всех сторон.

Можно установить во дворе под навесом или внутри летней постройки.

Делаться такой тандыр будет долго, но и прослужит не одно десятилетие.

Краткий порядок изготовления следующий:

Разрабатывается проект, определяются размеры и расход материалов.
Фундамент. Обязательный элемент. Можно оформить прямоугольным, круглым или квадратным в зависимости от бортов жаровни. Основание должно быть толще, чем дно очага. Рекомендуем к чтению: «Как сделать фундамент под кирпичную печь».
Выбирается техника кладки. При вертикальной – расход кирпичей минимален. При горизонтальной – расход больше, придется чаще резать блоки на части болгаркой, но жаркий воздух внутри печи сохранится в разы дольше, чем в первом варианте.
Кольцевая кладка применяется мастерами. Выглядит красиво. Требует повышенного расхода раствора. Упрощает работу использование внутреннего шаблона (из досок), наружного (из листа железа), самодельного циркуля (помещают внутрь печи). По мере кладки шаблоны перемещают выше.
При любом типе кладки кирпичи фиксируют раствором без выравнивания.
Потом внутренняя поверхность армируется легкой сеткой. Сверху наносится выравнивающий слой раствора. Излишки смеси удаляются.
Снаружи стены промазывают сухой глиной, внутри – мокрой с добавлением рубленой травы.
Высохшее изделие отделывают мозаикой из плитки, кусков песчаника.

Первую растопку можно проводить спустя месяц после кладки.

Металл (металлическая бочка)

В продаже есть готовые металлические жаровни, как на фото выше. Можно тандыр сделать и самому из использованной двухсотлитровой металлической бочки с железными ободами.

Поэтапно его изготовление выглядит так:

Бочку на сутки заливают водой. В это время смешивают каолиновую глину с речным чистым песком и шерстью.
Спустя сутки воду можно сливать. Дают бочке просохнуть. Смазывают всю внутреннюю часть растительным маслом.
Внизу бочки делают разрез, чтобы было куда уходить и поступать воздуху.
Внутри стенки тщательно промазывают глиняным раствором. В верхней части слой делается толще.
Время застывания – месяц.
После чего аккуратно снимают железные ободки с бочки. Бочка распадается. Остается только глиняная емкость.
Изделие ставят на песок и обжигают.

Можно снаружи обложить его кирпичом, чтобы дольше удерживалось тепло.

Что такое тандыр: особенности конструкции

Что такое тандыр? Это печь-жаровня особого типа, в которой за счет отдачи тепла от стенок конструкции осуществляется приготовление пищи. Еда готовится медленно, поскольку тепло поступает постепенно. Равномерное его распределение способствует сохранению сочности продуктов и всех полезных качеств пищи.

Классический тандыр — это кувшинообразное изделие сделанное из шамотной глины или керамики.

По внешнему виду тандыр похож на большой глиняный котел с отверстиями, который перевернут вверх дном. Высота изделия составляет 1-1,5 м, диаметр днища – 1 м. Чем толще стенки конструкции, тем больше тепла будет отдавать печь. В нижней части тандыра располагается канал для подачи свежего воздуха, что способствует поддержанию процесса горения. Классическая конструкция имеет округлую форму, однако встречаются прямоугольные и квадратные тандыры из кирпича.

Для улучшения теплоизоляционных свойств снаружи печь обкладывается кирпичом. Специальная форма тандыра способствует накапливанию тепла в стенках конструкции, которое медленно отдается внутрь. Это способствует поддержанию постоянной высокой температуры внутри изделия длительное время.

Обратите внимание! Для создания оптимального количества жара в тандыре понадобится в два раза меньше дров, чем потребуется для классического мангала.
При экономичном расходе топлива блюда в тандыре готовятся быстрее, чем на обычном мангале. Главными преимуществами тандыра считаются следующие характеристики:

Главными преимуществами тандыра считаются следующие характеристики:

длительное сохранение высокой температуры внутри конструкции;
отсутствие необходимости в постоянном контроле процесса приготовления;
экономичный расход топлива;
возможность приготовления нескольких блюд за один прогрев сооружения;
простота эксплуатации;
конструкция не нуждается в специальном уходе;
неприхотливость печи по отношению к типу, качеству и количеству топлива;
простота конструкции.

К недостаткам печи относятся:

наличие одного общего отверстия для дров и пищи;
отсутствие дымохода;
образование налета сажи на стенках изделия после розжига;
необходимость использования огнеупорных перчаток для предотвращения ожогов.

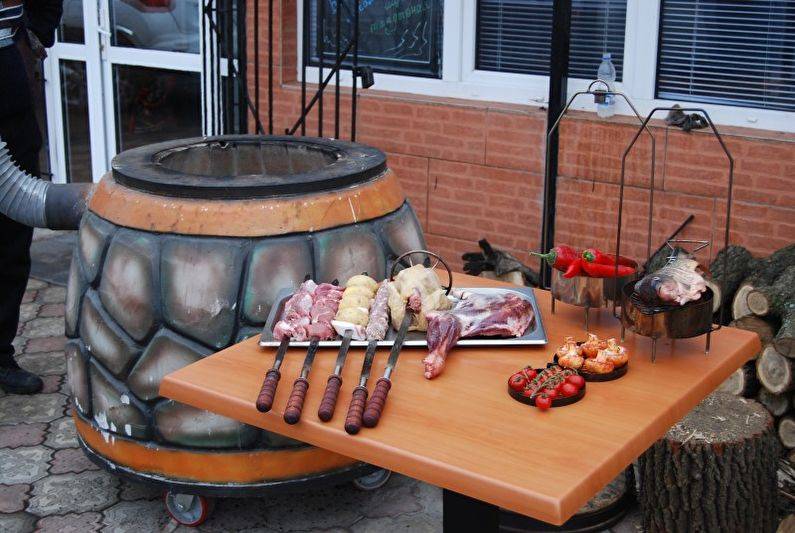

Переносной тандыр на металлических ножках можно устанавливать в любом удобном месте.

Стены и финальное покрытие. Что такое тандыр. Фото тандыра своими силами

Давайте посмотрим на фото тандыра своими силами.
Давайте посмотрим на фото тандыра своими силами.
Рассмотрим детально стены и финальное покрытие.

В дальнейшем уже после того, чаще всего, сооружено, можно переходить к кладке стен из того же кирпича, что и само основание.

Укладка первых трех рядов сопровождается стягиванием их с помощью проволоки. Стальная проволока в дальнейшем уже после стягивания каждого ряда скручивается и концы надежно прячут в последующих рядах.

В дальнейшем уже после того, как все ряды кирпича уложены, соответственно инструкции по созданию вашего тандыра, можно переходить к нанесению штукатурки.

Внешняя и внутренняя часть печи в дальнейшем уже после просушки окрашивается огнеупорной акриловой краской.

Перед приготовлением пищи, не забудьте очистить внутреннюю часть глиняного тандыра от грязи. Вот и все, остается только добавить приспособления для размещения в печи продуктов.

Теперь давайте рассмотрим более подробно что такое тандыр.

Тандыр — это печь, которая по функциям идентична всем вариантам такого формата, но кое-какие характерные особенности у нее все же есть.

В качестве материала под растопку используются различные виды твердого топлива.Тандыр из кирпича может растапливаться дровами, углем, ветками и т.д,Говоря проще.

Есть запеченная глина, внутреннюю основу печи составляет материал — керамика. Внешний вид кирпичного либо каменного строения данного типа напоминает кувшин, который вокруг выложен отделкой из выбранного материала.

Сверху устанавливается некая жердочка, для того, чтобы удобно было готовить в печи такого типа шашлык.Шашлык свисает над жаром, с помощью крючка шампур надевается на эту планку.

Другие блюда как правило готовят прямо на стенках тандыра, укладывая их в дальнейшем уже после разогрева внутренней части. Основная масса кухонь Азии готовят массу блюд посредством такого изобретения.

Масса – БРУТТО (от лат. massa – ком, кусок + ит. brutto) – общий вес груза.

Давайте посмотрим на фото тандыра своими силами.

Квадратный тандыр своими руками

Простейшее устройство для варки в казане и запекании в печи можно сделать в виде кубического сооружения, выкладывая кирпичи по прямым линиям.

Из чего делать?

Материалы для простой печи — кирпич и глина. Под казан нужно подобрать или вырезать из толстой стали плиту с круглой выемкой. Такие можно поискать в магазинах скобяных товаров.

Инструментами печника в этом случае будут только мастерок и линейка.

//www.youtube.com/watch?v=yfCZIlqu-TY

Как строить?

Если печь невелика, под нее не делают даже фундамента. Он потребуется только на неустойчивой песчаной или заболоченной почве. В остальных случаях кладку начинают на песчаной подушке толщиной около 20 см.

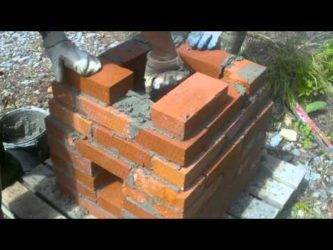

Выкладывают квадрат нужного размера. По его периметру поднимают стенки, на забывая оставить на одной из них отверстие поддувала. Когда высота корпуса достигнет нужного показателя, кладут плиту с круглым отверстием под казан. В такой печи можно готовить те же блюда, что и в круглой. Но нужно учитывать при готовке, что углы прогреваются хуже, чем остальное пространство.

Изготовление тандыра своими руками

Поскольку кирпичный тандыр имеет достаточно большой вес и устанавливается под открытым небом, его долгосрочную службу способен обеспечить только правильный фундамент.

Прежде чем его строить, нужно выяснить, насколько высоко залегают подземные воды в предполагаемом месте установки тандыра. Если они находятся близко к поверхности грунта, придётся подыскать другую территорию. Далее определяют тип почвы. Если это глина или суглинок, понадобится усиленный столбчатый фундамент. На песчаных и супесчаных, а также на дерново-подзолистых можно обойтись отливкой монолитной бетонной плиты. Поскольку эти типы почвы встречаются наиболее часто, будет описан способ создания бетонного фундамента.

Заливка фундамента

Основание для тандыра имеет размер 100 х 100 см и толщину 10 см. Делают его так:

Удаляют на отведённом участке траву.
По периметру выкапывают ров глубиной 15 см.
По углам просверливают буром отверстия около 70 см и диаметром 15 см.
Готовые отверстия армируют стеклопластиковым прутом и заливают бетоном на 5 см выше уровня котлована. Для этого устанавливают опалубки из свёрнутой кольцом тарной ленты.
Котлован засыпают песком на высоту кольчатых опалубок и обильно проливают водой, чтобы уплотнить слой и исключить наличие в нём пустот.
Рядом вбивают колья и к ним привязывают металлическую сетку так, чтобы она возвышалась над слоем песка на 5 см.
Из досок шириной 15 см делают опалубку для котлована и устанавливают её. 10 см опалубки будет скрыто в толще грунта и 5 см будет возвышаться над землёй.

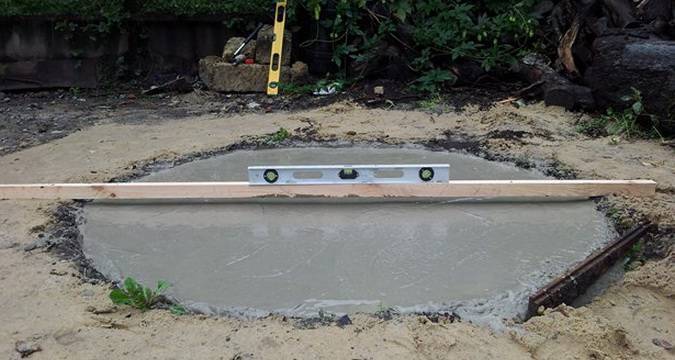

Уровнем проверяют выравнивание котлована, после чего заливают его бетоном.
Дают застыть. В среднем для этого понадобится трое суток или больше. Опытные мастера рекомендуют начинать установку тандыра на фундамент не раньше чем через неделю.
Если подготовка бетонного основания происходит в жаркую погоду, на протяжении всего периода, отведённого на застывание, его периодически смачивают водой. Это предупреждает появление трещин.

Изготовление правила

Пока затвердевает фундамент, самое время заняться изготовлением правила. По форме оно напоминает яхтенный парус и служит для того, чтобы стенки получались ровными.

Поскольку правильный тандыр имеет одинаковую высоту и ширину в основании, длина нижней части правила будет равна половине его высоты. Диаметр горловины — треть ширины основания. Исходя из этих замеров делают правило, располагая его поперечные планки на расстоянии 25 см.

Для удобства можно нарисовать лекало на любом листе бумаги или картона.

Возведение стенок

Когда фундамент обрёл достаточную твёрдость, начинают муровать стенки.

Делать это можно двумя способами — располагая кирпичи вертикально или горизонтально. В первом случае получается значительная экономия расходного материала, а во втором тандыр намного дольше держит тепло и может набирать более высокую температуру. Если запланировано строительство тандыра для бытового использования, вертикальная кладка вполне оправдает себя, к тому же отнимет меньше времени.

Процесс выглядит так:

Сначала готовят круглую площадку под тандыр. Для этого на земле или на листе бумаги рисуют круг диаметром 75 см и выкладывают на него кирпичи, срезая болгаркой всё лишнее.
Для лучшей гидроизоляции можно подложить под круглую площадку рубероид.
Когда всё готово, площадку скрепляют огнеупорной печной смесью. Если использовался рубероид, на него также нужно нанести смесь.
После этого начинают муровать стенки, укладывая кирпичи так, чтобы их внутренние кромки тесно прилегали друг к другу. Внешние кромки можно подрезать на клин либо хорошо промазывать зазоры между ними печной смесью.
Время от времени ровность кладки проверяют при помощи уровня.
Когда уложен первый ряд кирпичей, его перетягивают проволокой, плотно скручивая её концы и пряча их в шов. Аналогично поступают с остальными рядами.

В классическом тандыре отсутствует вытяжная труба. Некоторые народные умельцы включают её в конструкцию своих печей и утверждают, что это значительно облегчает пользование. К примеру, им можно пользоваться в дождливую погоду, ведь доступ воздуха для создания тяги происходит не через приоткрытую крышку (куда попадает вода, которая гасит огонь), а через горизонтально расположенную трубу.

Внешняя обработка

Когда кирпичная кладка будет закончена, нужно заняться обработкой внешней части тандыра. Его оштукатуривают печной смесью, следя за тем, чтобы её слой не был меньше 1 см.

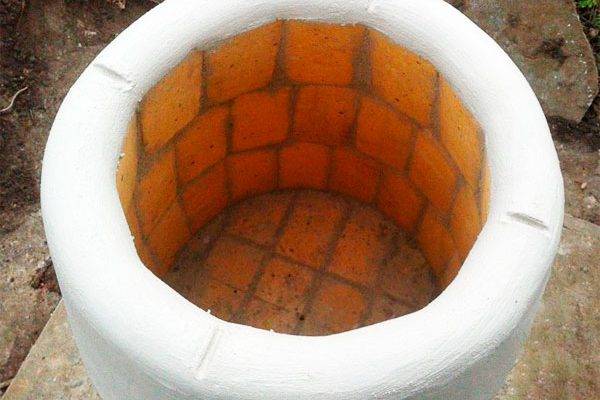

Верхний край скругляют и делают в нём четыре углубления, в которые потом помещаются опорные части крышки.

После этого тандыр накрывают целлофаном и оставляют до полного высыхания штукатурки.

Самодельный земляной кирпичный тандыр

Классический земляной тандыр — это просто вырытая в земле яма глубиной около 35 см и 45 см в диаметре. Позже стали применять готовые формы в виде яйца, которые закапывали в землю. Такая конструкция обеспечивает большую теплоемкость.

Преимущества такой печи очевидны:

простота и экономия пространства;
не требует возведения надземной конструкции;
экономия материалов;
не требует наружной отделки;
конструкция достаточно прочная.

Недостатки:

нужны дополнительные отверстия для воздухообмена;
не подходит для большой кампании;

Материалы и расчеты

Нам понадобится:

кирпич шамотный;

а) внутренний контур

a = p*D = 3,14*0,73 м (по наружному обмеру) = 2,29 м

V1 _{кирпича} = a*h*b = 2,29*0,375 м (при h_стены= 1000 мм)*0,115 (толщина кладки) = 0,1 м3

б) дно

S = p*R2 = 3,14*0,37*0,37 = 0,43 м2

V2 кирпича = a*h*b = 0,43*0,075 (толщина кирпича) = 0,03 м3

V_{кирпича общий} = V1+V2= 0,1+0,03 = 0,13 м3

С учетом потерь, принимаем расход кирпича — 400 шт. на 1 м3. Отсюда 400 шт. *0,13 м3 = 52 кирпича.

базальтовая вата;

S = p*D * h_стены= 3,14*0,73 м (снаружи внутреннего контура)*0,375 ( h_стены) = 0,9 м2, округляем до 1 м2.

готовая огнеупорная смесь для кладки;

Принимаем расход 470 кг на 1 м3 кладки, отсюда

0,13*470 кг = 61,1 кг

разный подсобный материал — отнесем сюда отрезные круги для маленькой «болгарки», шлифовальный круг для бетона, ветошь и т.п.;
стальная труба.

Инструменты

Список стандартный:

«болгарка»;
лопата «штыковая»;
лопата «совковая»;
кельма;
шпатель;
деревянная киянка;
плоскогубцы и т. п.;
точильный станок.

Этапы работ

разработка котлована;
выкладываем дно тандыра;
монтаж выхлопной трубы, организация подвода воздуха;
кладка стен тандыра из кирпича;
изготовление купола;
монтаж купола и люка;
утепление конструкции керамзитом.

Схема

На фото показана принципиальная схема устройства земляного тандыра:

Устройство земляного тандыра из кирпича

Печь в земле может располагаться вертикально или горизонтально. Используется готовая глиняная форма, которая снаружи обкладывается шамотным кирпичом. Изготовленный своими руками тандыр из кирпича легко найдет свое место на даче.

На этом чертеже показана схема организации притока воздуха и отвода продуктов горения:

Перед первым использованием, обязательно проводят процедуру обжига в течении минимум 30 минут.

На этом фото изображен земляной тандыр уже в готовом виде:

Земляной тандыр из кирпича

Пошаговая инструкция

Строительство земляного тандыра во многом схоже с наземным. Как построить земляной тандыр из кирпича своими руками? Ваши действия должны быть такими:

Выкопаем яму в земле. Ее диаметр — примерно 80 см. Глубина — около 40 см.

Котлован

Выкладываем дно кирпичом в 1 ряд. Все швы тщательно замазываем шамотной глиной.
Устанавливаем трубу. Расстояние между дном тандыра и трубой — лучше 5 см.

Подвод трубы и выкладывание 1 ряда кирпичей

Между дном тандыра и трубой — желательно 5см

Глубина тандыра — около 35 см. Это 5 рядов кирпичной кладки. Используемым жаростойкий шамотный кирпич. Все швы тщательно промазываем жаростойкой глиной.

Выклыдываем 5 рядов

Засыпаем трубу

Сооружаем купол из шамотной глины. Толщина — минимум 2 см. В качестве направляющей, удобно использовать эмалированный таз, диаметром 55-60 см

Армируем конструкцию сеткой.

Купол из глины

Важно тщательно замазать верх и все стыки жаростойкой глиной.
Монтируем крышку (ее можно сделать из дерева).
Затем утепляем купол керамзитом.

Последние этапы работы

Тандыр готов!

В грунте тандыр из кирпича своими руками построить не сложнее, чем его наземные аналоги.

Сооружение стен тандыра

Для возведения стен вам понадобится камень крупный песчаник, арка-воздуходув, рубероид и цемент. Можно построить тандыр своими руками из кирпича или другого камня на ваше усмотрение.

Итак:

Из рубероида вырезаются несколько прямоугольных кусков и крепятся на цемент, образовывая круг, как на фото;

На цемент крепится готовая арка;

Вооружитесь шпателем и начинайте укладывать на цемент по кругу камни;

Проверяйте строительным уровнем равномерность верхних камней песчаника. При необходимости выравнивайте уровень с помощью цемента;

как сделать тандыр своими руками из кирпича. Фото

При кладке между некоторыми камнями помещайте куски проволоки. Они помогут в дальнейшем лучше удерживать керамзит с цементом.

Облицовка изнутри:

Разведите в отдельной ёмкости керамзит с цементом в соотношении один к одному;

Возьмите лист рубероида или ПВХ толщиной в 5 мм и такой же высотой, как ваша будущая печь. Сверните его в цилиндр, закрепите скотчем и поместите внутрь печи;

Радиус цилиндра должен быть значительно меньше, чем радиус печи, чтобы между ними было расстояние;

Наполните временно цилиндр камнями, чтобы они держали его форму;

Начинайте заливать пустое расстояние между стенками цилиндра и печи подготовленной цементно-керамзитовой смесью;

После ее высыхания извлеките сначала камни, а потом и сам цилиндр из конструкции;

При необходимости подровняйте поверхность стен внутри шпателем или мастерком;

Соорудите на дне тандыра небольшой выступ по кругу, избегая места у арки

Обратите внимание на фото, там используются кирпичи, как временная опора для ленты, удерживающей смесь;

Установите плиту из мрамора поверх стен.

Покрытие глиной:

В равных частях смешиваются глина, солома и песок.

Совет! Для отделки домашнего тандыра отлично подходит шамотная глина.

Готовой смесью в толщину 3–5 см нужно равномерно покрыть всю внутреннюю поверхность, пока та не станет гладкой;

Необходимо дождаться полного высыхания глины естественным путем или помочь ей лампой, вентилятором.

Закрытие отверстий

Купите металлическую дверцу для арки и крышку для верхнего отверстия.

тандыр на даче своими руками. Фото

Проверка печи в работе

Тандыр своими руками готов. Чтобы проверить работоспособность печи, закиньте несколько дров. Температура быстро достигнет отметки 111°C. Если подкинуть больше дров, то температура возрастёт до 345°C и выше, что позволит готовить в новенькой печи любимые блюда.

Кирпичный тандыр на мобильной платформе

Можно вариант мини-печи установить на платформе с колесами и перевозить сооружение по участку. Удобство такой конструкции состоит в том, что ее можно убрать на зиму, переместить в беседку, если погода испортилась. Габариты тандыра должны позволять сдвинуть тележку с ним силами 1 человека.
