На специализированной выставке «Электро», которая пройдёт в ЦВК «Экспоцентр», вы сможете узнать, какую систему отопления оптимально всего выбрать именно для вашего дома или производства, чтобы максимально сделать её эффективной и экономичной. Также, тут вы найдёте современное высококачественное и надёжное отопительное оборудование, преимущественно электрическое.
Приходите на выставку «Электро», чтобы ещё больше узнать о системах отопления: видах, особенностях, выборе для предприятий и частных домов.
Однотрубная система отопленияОборудование для отопленияЭнергосбережение на производстве
Основные производители
Марок оборудования, подходящего для частной системы отопления, существует довольно много. Однако некоторые из них более известны и, за счет своих преимуществ, намного популярнее других. Большинство брендов водогрейных котлов являются зарубежными, однако среди устройств (в основном предназначенных для воздушного обогрева) есть и продукция отечественных производителей.
Baxi (Бакси)
Итальянские котлы Baxi выпускаются уже около 150 лет и занимают значительную долю европейского и мирового рынка отопительного оборудования.
Они представляют собой программируемые устройства, работающие на газе или электричестве, и оснащаются высокоэффективными насосами.
Vaillant (Вайлант)
Высокопроизводительное немецкое оборудование Vaillant известно за счет улучшенной конструкции газовых горелок и корпусов, изготавливаемых из специального стального сплава. А электрические котлы этой марки считаются одними из лучших вариантов для системы водяного отопления жилого дома.
Protherm (Протерм)
Из всех котлов чешского бренда Protherm популярнее всего газовые настенные устройства. При мощности в 8,5–30 кВт и высокой надежности работы они используются для отопления и небольших помещений, и достаточно просторных зданий.
Кроме того, на отечественном рынке можно встретить и электрические устройства той же марки.
Ferroli (Ферроли)
В линейке оборудования итальянского производителя Ferolli можно встретить и твердотопливные, и газовые, и электрические котлы. Все они пригодны для работы даже в неблагоприятных условиях, с невысоким качеством воды и газа. Устройства популярны за счет наличия надежной защиты, высокой экологичности и сравнительно невысокой стоимости.
Buderus (Будерус)
Твердотопливные котлы Buderus позволяют нагреть достаточное количество воды для работы отопительной системы, обслуживающей до 450 кв. м площади.
Немецкое качество в сочетании с доступными ценами делает марку одной из самых популярных в этом сегменте оборудования. При этом бренд занимается выпуском еще и газовых устройств.
Kiturami (Китурами)
Южнокорейская компания Kiturami выпускает котлы, предназначенные для работы при больших нагрузках. Особенно известна серия дизельных устройств этой марки, использующаяся для отопления многоэтажных зданий и торговых площадей.
Везувий
Отечественное отопительное оборудование марки Везувий, работающее на твердом топливе, позволяет обслуживать площади до 250 кв. м., используя воздушную систему отопления.
В то же время модели с каминными экранами еще и украшают интерьер. И хотя закладка дров в них производится вручную, наличие нескольких режимов горения обеспечивает непрерывную работу печей и каминов на протяжении 6–8 часов.
Мета
Отопительные печи Мета, тоже выпускаемые в России, имеют мощность в пределах 6–12 кВт. Широкий ассортимент оборудования позволяет подобрать нужную модель для большинства частных домов. Все устройства имеют компактные размеры и не требуют отдельного помещения для установки.
Теплодар
Печи, выпускаемые под маркой Теплодар, позволяют отапливать не только помещение, в котором они установлены, но и несколько смежных.
При наличии системы воздушного отопления производительности некоторых моделей хватает на обслуживание 100–150 кв. м площади комнат, которые могут располагаться на некотором отдалении друг от друга и даже на разных этажах.
Конструкция циркуляционного насоса
Циркуляционные насосы относятся к узкоспециализированному оборудованию, предназначенному для обеспечения принудительного движения жидкости в закрытой системе отопления.
Конструкция насоса довольно проста:
- корпус (обычно применяются нержавеющие металлы и сплавы);
- ротор (керамика или нержавеющая сталь);
- вал ротора с крыльчаткой;
- электродвигатель.
Циркуляционный насос, включенный в замкнутую систему отопления, всасывает теплоноситель, ускоряет его движение и создает на выходе давление (напор). Это давление преодолевает гидравлическое сопротивление на проблемных участках отопления. Более подробно о работе теплового насоса можно прочитать здесь .

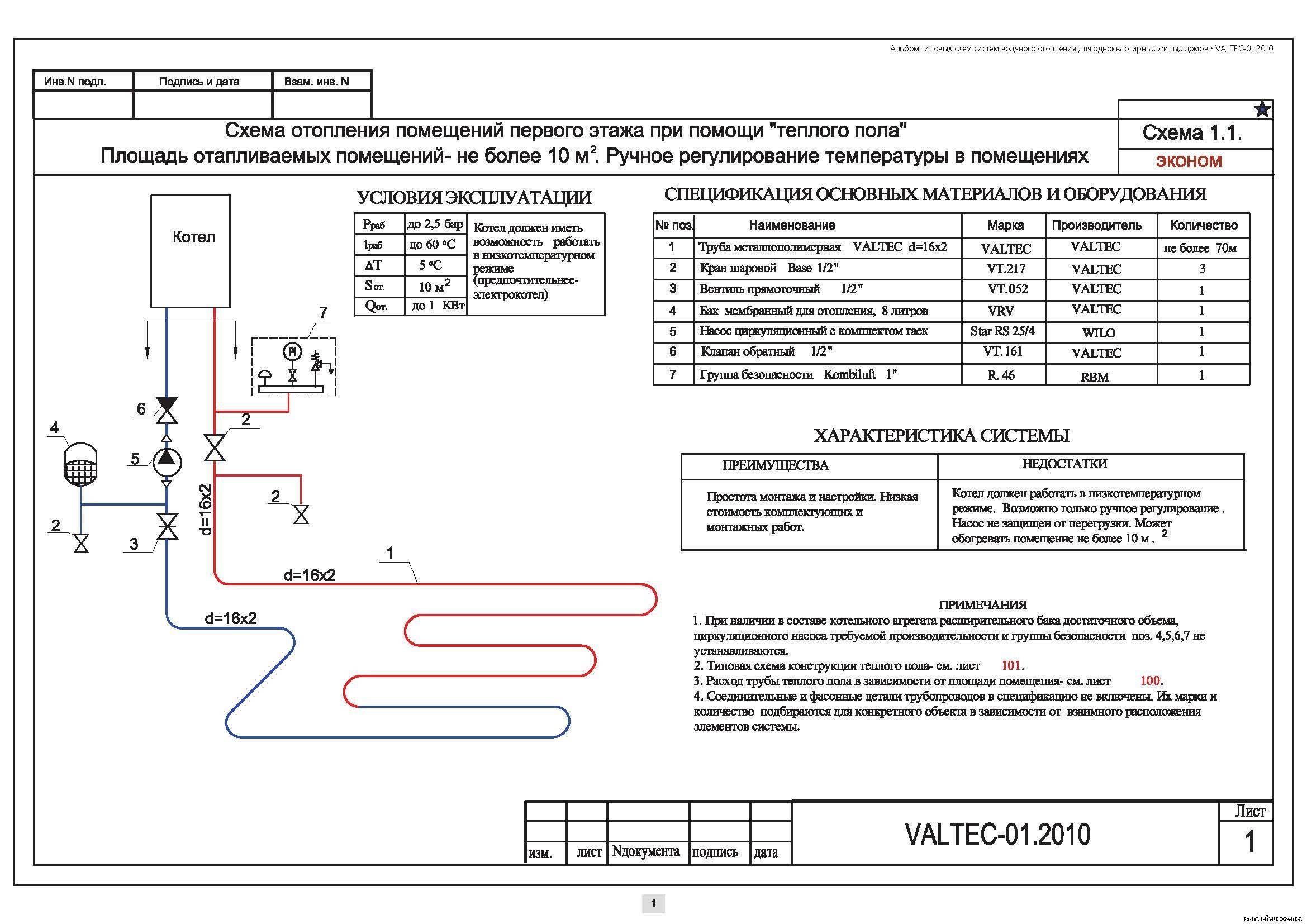

Монтаж труб и разводки для отопительных систем
Система труб, разводка отопительных приборов – безусловно, самая важная часть системы отопления. Именно эта составляющая отвечает за надежность всей системы.
В то время, как остальные составляющие системы можно с легкостью заменить, замена труб – длительный, трудоемкий и неоправданный в некоторых случаях процесс. Поэтому разводка должна обеспечить качественную работу системы отопления во время всего периода эксплуатации дома.
Лучше всего предусмотреть монтаж продукции проверенных отечественных или зарубежных производителей таких, как REHAU или KAN-THERM. Качество выпускаемой этими компаниями продукции считается эталонным, поэтому производители гарантируют долговечность и страховку в случае выявления заводского брака. На рынке трубных систем REHAU и KAN-THERM – ведущие производители, занимающие около 80% всей продукции.
Одними из лучших трубных систем от зарубежных компаний считаются системы с натяжным кольцом. Обжим фитинга подобных систем происходит благодаря натяжному кольцу (в честь которого и была названа система). Это исключает использование уплотнительных прокладок и обеспечивает максимальную герметичность.
Высокая скорость установки систем с натяжным кольцом обеспечена работой монтажника с помощью гидравлического пресса. Это позволяет не только быстро завершить монтажные работы, но и полностью исключает возможность ошибиться при установке оборудования и самой разводки.

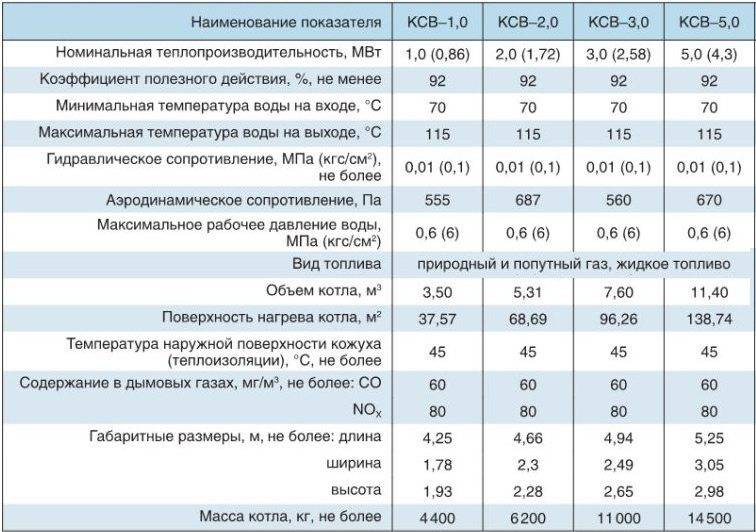

Недостатки газовых котлов
Но нельзя забывать о минусах газовой системы отопления, так как многие из них являются определяющими в вопросах покупки оборудования:
- для того чтобы установить в своем доме отопительное устройство, работающее на газовом топливе, необходимо получить разрешение от соответствующих органов надзора;
- соблюдение установленных мер по безопасности требует наличия дополнительных конструкций, а это лишние расходы (в отличие от электрокотла газовый требует наличия дымохода и датчиков, обеспечивающих безопасность);
- подключение котлов на газу подразумевает наличие магистрального газового обеспечения, иначе такое отопление станет экономически невыгодным.
Газовые котлы при наличии в посёлке магистрали достаточно выгодны и если вы планируете систему отопления – обратитесь к нашим специалистам. Они помогут выбрать подходящую модель котла с идеальным сочетанием цены/качества, а также просчитают смету на монтажные работы и расходные материалы. Наши мастера имеют большой опыт обустройства систем отопления под ключ и уже сделали тепло в сотнях домов.
Также будет интересно посмотреть:
- Автономное отопление из полипропилена
- Расширительный бачок системы отопления
- Какой газовый котел выбрать: гравитационный или циркуляционный?
Обзор программ
Для удобства расчётов применяются любительские и профессиональные программы вычисления гидравлики.
Самой популярной является Excel.
Можно воспользоваться онлайн-расчётом в Excel Online, CombiMix 1.0, или онлайн-калькулятором гидравлического расчёта. Стационарную программу подбирают с учётом требований проекта.
Главная трудность в работе с такими программами — незнание основ гидравлики. В некоторых из них отсутствуют расшифровки формул, не рассматриваются особенности разветвления трубопроводов и вычисления сопротивлений в сложных цепях.
Особенности программ:
- HERZ C.O. 3.5 – производит расчёт по методу удельных линейных потерь давления.
- DanfossCO и OvertopCO – умеют считать системы с естественной циркуляцией.
- «Поток» (Potok) — позволяет применять метод расчёта с переменным (скользящим) перепадом температур по стоякам.
Следует уточнять параметры ввода данных по температуре — по Кельвину/по Цельсию.
Характеристики: таблица
Помимо типа ротора, при выборе модели циркуляционного насоса учитываются некоторые технические параметры.
Характеристика Описание Производительность Общий объём теплоносителя, пропускаемый за час работы. Тесно связан с гидравлическим сопротивлением трубопровода. Напор Высота, на которую помпа способна поднять столб воды. Присоединительные элементы Зависят от диаметра трубы отопления и длины корпуса.
Максимальная температура При соприкосновении с теплоносителем насос должен нормально функционировать в условиях высокой температуры. Этот параметр должен быть не ниже 110 град. С.
Производитель От конструкции и качества материала зависит долговечность и надёжность прибора
Стоит обращать внимание на продукцию уже зарекомендовавших себя фирм
Какой поставить насос в зависимости от потребности помещения в тепле
Производя расчёты параметров системы отопления нельзя пренебрегать характеристиками самого помещения. В случае недооценки этого фактора можно получают температуру, некомфортную для жизни или работы.
Рекомендуемые стандарты тепловой потребности помещения зависят от климатических условий страны, а в России нередко отличаются даже в соседних регионах.
Специалисты рассчитывают необходимую мощность отопления исходя из максимально низкой температуры в холодное время года.
Так, в Москве и Московском регионе для строений до двух этажей, необходима мощность 173кВт/кв.м, а для трёх и четырехэтажных зданий — 98 кВт/кВ.м.
Для точного расчёта площадь отапливаемого помещения умножается на установленный в регионе норматив. Полученная цифра должна соответствовать технической характеристике, указанной в паспорте.
Как правильно подобрать производительность для частного дома
Расчёт мощности строится на двух важных факторах — производительности и напоре. Их соотношение указывается в технической инструкции прибора в виде графика.
При необходимости самостоятельно вычислить скорость и производительность, пользуются формулой:
G=Q:(1,16xDT).
Q — тепловая потребность отапливаемого помещения в ваттах.
DT — количество тепла, остающегося в помещении, равная разнице температур теплоносителя в подаче и обратке. В обычных системах эта цифра равна 20 градусам С, при низкотемпературном отоплении — 10 градусов С, а для «тёплых полов» снижена до 5 градусов С.
1,16 — теплоёмкость воды. При использовании других видов теплоносителя уточните и подставьте в формулу требуемый параметр.
Производительность измеряется в км/час. Но в технической инструкции прибора может стоять цифра расчёта в кубических метрах.
В этом случае для точного расчёта результат, полученный после вычисления по формуле, делится на плотность нагретого теплоносителя. Например, плотность воды, нагретой до 80 градусов С, соответствует 971,1 кг/куб. метр.
Как выбрать с учетом расчёта давления
Уровень, на который насос способен поднять воду в системе, приведён в инструкции или непосредственно на корпусе прибора. В случае необходимости эта цифра вычисляется с помощью следующих формул:
H=(FxRxL)/(p x g).
Или (F x R x L)/ 10000(м).
Н — максимальная высота водяной струи в метрах, собственно сам напор.
F — коэффициент арматуры системы, зависит от комплектующих, вида магистрали, наличия вентилей, смесителей и др.
R — сопротивление, трение внутри трубопровода, исчисляющееся в Паскалях на метр погонный.
p — плотность теплоносителя. Для воды этот показатель равен 1000 кг/м.куб.
g – высота водяной струи, сдерживаемой атмосферным давлением. При отсутствии гидростатического давления, этот параметр = 10 м.
Выбирая подходящую модель, помните, что расчёт мощности идёт на основе значений максимальной нагрузки.
Поэтому не стоит выбирать более мощную модель, это увеличит затраты на электричество, но не улучшит производительность системы в целом. Выбрать идеально подходящий насос поможет график, на котором отражены реальные цифры напора и расхода, а также параметры понравившихся приборов.
Cамотечная система отопления
В наше время самотечные системы отопления (гравитационная система отопления дома) в частных домах встречается довольно редко. Связанно это с тем что большинство частных домов оборудованы современными, энергоэффективными котлами, требующими принудительной циркуляции теплоносителя. Самотечная система отопления остается актуальной, но ее необходимо правильно собрать и эксплуатировать.
Почему теплоноситель начинает двигаться в трубах, без насоса?
В самотечной системе используется простой физический принцип: холодная вода тяжелее горячей. 1 м³ воды при температуре 30℃ имеет массу чуть более 995 кг. А при температуре 90℃ — 965 кг. Разница около 30 кг на кубометр. Жидкость начинает движение из-за того что, холодный теплоноситель, более тяжелый, вытесняет горячий, более легкий, подчиняясьпринципу гравитации.
Чтобы гравитационная система отопления хорошо работала, требуется максимально подымать температуру теплоносителя, увеличивая разницу в весе.
Как правильно собрать гравитационную систему?
Ниже, приведены условия, соблюдение которых обязательно при монтаже самотечной системы отопления.
Диаметр труб. При сборке самотечной системы отопления, следует использовать трубы с большим сечением. Можно ориентироваться на размер трубы выходящей из котла. Это будет минимальным значением для горизонтальных участков подачи и обратки. В этих трубах сопротивление движению воды должно быть меньше, что благоприятно скажется на потоке теплоносителя при остывании. Заужение подающей и обратной трубы приведет к остановке движения теплоносителя.
Соблюдение уклона
Трубы должны иметь небольшой уклон в сторону движения теплоносителя, который как бы “стекает” из системы, уменьшая сопротивление стоку жидкости, что крайне важно. Кроме этого воздух в системе по наклонённому трубопроводу будет собираться в расширительном баке
Так же если требуется слить воду из такой системы, то соблюденные уклоны позволят это сделать без проблем. Но если существует необходимость иметь горизонтальный участок трубы, то это сделать можно, в нормальной, рассчитанной системе он не повлияет на движение жидкости.
Соблюдение средней линии радиаторов. Она должна быть выше средней линии котла. Связанно это с тем что, холодный теплоноситель не должен быть ниже топки, т.е не нужно тратить энергию самотека на проталкивание холодного “кармашка”. А должен приходить сразу в рабочую камеру. В идеале — установка котла в самой нижней точке, подвал или приямок.
Утеплить главный стояк. Для улучшения работы системы рекомендуется утеплить трубу подачи, что приведет к увеличению скорости жидкости. Особенно важен для недоработанных, косячных систем.
Расширительный бак. Устанавливается вверху, сразу после котла. Воздух высвобожденный в процессе нагрева сразу соберется в расширительный бак и не будет “гулять” по системе.
Самотечная система отопления имеет низкий КПД и требует постоянного долива воды. Кроме этого, соблюдение уклонов труб не всегда благоприятно влияет на внешнюю красоту помещений
Но данные системы, имеют свое важное преимущество. Они энергонезависимы, будут работать в отсутствии электроэнергии
Если данный факт не страшен для “продвинутых” деревень и частного сектора распложённого вблизи городов т.к там оперативнее реагируют на ЧП. То данная система просто необходима для глухих местностей. Где отключение электричества может быть на неделю и больше, что приведет к разморозке отопления.
Расчет гравитационной системы отопления
Порядок расчета и проектирования самотечная система отопления:
- Выясните количество тепла, нужное для обогрева каждой комнаты.
- Подберите энергонезависимый котел – газовый либо твердотопливный.
- Разработайте схему. Поделите разводку на 2 плеча – тогда магистрали не пересекут входную дверь дома.
- Определите расход теплоносителя под каждое помещение и рассчитайте диаметры труб.
Отметим, что не всегда есть возможность разбить разводку на 2 ветви. В этом случае кольцевой трубопровод обязательно пройдет под порогом входной двери. Чтобы выдержать все уклоны, котел придется ставить в приямке или подвале.
Ремонт насоса своими руками
Если сломался насос циркуляционный для отопления ремонт своими руками сделать не сложно. Насосы рассчитаны на значительный срок службы, они надежны и долговечны. Но иногда они ломаются. Устройство насосов простое, имеются в продаже любые запасные части, поэтому в случае отказа прибора ремонт можно легко сделать своими руками.
Единственное что нужно знать и строго выполнять, чтобы избежать поломок насоса:
- не включать насос «сухим», т. е. без наличия в системе теплоносителя;
- не включать насос при открытом байпасе;
- не перегревать теплоноситель;
- избегать длительных простоев, чтобы не было заклинивания вала из-за окисления;
- промывать систему перед отопительным сезоном;
- следить за стабильностью напряжения.
Характерные неисправности для «мокрых» и «сухих» насосов несколько отличаются. У сухих повреждаются уплотнительные кольца, и теплоноситель может залить обмотки двигателя, что вызовет короткое замыкание. Максимальный срок службы уплотнительных колец около 2-3 лет, поэтому их нужно сменить раньше, еще до возникновения неисправности. «Мокрые» циркуляционные насосы портятся из-за запуска при нулевой подаче, и при отсутствии жидкости в системе.
Затраты на систему отопления
Существует 2 вида затрат на систему отопления:
- Капитальные;
- Эксплуатационные.
Капитальные – стоимость котлов, отопительных приборов, труб, других материалов и оборудования. Эксплуатационные – затраты во время использования системы отопления.
Уменьшение затрат на котельные агрегаты, систему автоматики, схему отопления приводят к большим затратам в период эксплуатации. И наоборот – установка высокоэффективных теплогенерирующих установок, современной системы автоматизации, оптимальная конфигурация оборудования позволяют многократно снизить затраты при использовании отопления. К тому же выбор оптимальной схемы системы отопления существенно повысит комфорт в помещении.
Независимо от выбора системы отопления при ее установке лучше довериться профессионалам, которые сами проведут проектные и монтажные работы.
Профессионалы выберут наиболее подходящее оборудование и оптимальную схему разводки, систему подачи теплоносителя.
Запорная арматура
Такой тип арматуры уменьшает/прекращает подачу теплоносителя в определённом месте трубопроводов или радиаторов. Делается это в принудительном порядке.
Как правило, представлена в виде краников, задвижных элементов с различными конструктивными особенностями. Выбирая модель запорной арматуры для систем отопления следует учитывать способ монтажа и материал, из которого она изготовлена.
Качественный элемент должен выдерживать пиковые температуры, которые способна выдать система и максимальный уровень давления. Эта информация фиксируется производителем в инструкции по эксплуатации или на корпусе запорной арматуры.
Запорная арматура – один из самых важных составляющих отопительной системы. Монтаж осуществляется по всему периметру в местах, где может потребоваться ограничение потоков теплоносителя.
Почти все заводы, выпускающие данные изделия, предоставляют широкий ассортимент моделей для выбора подходящей
Существуют особые параметры, на которые следует обращать внимание при покупке
Для присоединения к магистрали запорная арматура оснащена патрубками. Диаметр которых играет значимую роль. Устройство не должно вызывать какие-либо ограничения потока и объёма вода в открытом состоянии. От уровня регулировки зависит точность. Шаровые краны могут быть использованы для быстрой остановки потоков теплоносителя, а клиновидные позволяют выполнять постепенную регулировку объёмов подаваемой жидкости
Возможность монтажа автоматического регулирующего элемента открытия крана тоже принимается во внимание при выборе продукции
Важно не только понимать, как правильно осуществить монтаж, но и учитывать эксплуатационные качества арматуры, знать её устройство. Самостоятельные попытки произвести установку арматуры без особых навыков и знаний может повлечь за собой множество проблем
Например, неверно установленная арматура будет пропускать теплоноситель сквозь себя или воздух. Давление будет низким и расход жидкости увеличится. Не говоря уже о протечках и других неисправностях.
Типы кранов отопления
Использование таких элементов легко объясняется конструктивными особенностями и ассортиментом, представленным на рынке. Запорная арматура выражается в двух типах кранов:
- шаровые;
- штоковые.
Первые оснащены шаром, который имеет отверстие. Когда рукоять поворачивается, осуществляется регулировка диаметра внутри. Таким образом осуществляется регулировка силы потока жидкости в трубопроводной системе. Характеризуется данный элемент простотой в перекрытии потока.
Пример шарового крана с разъемным соединением
Штоковые, или вентили, используют для запирания шток, оснащённый прокладкой из резины или керамики. Чтобы прекратить/восстановить подачу воды, придётся выполнить несколько оборотов рукоятки. Этот элемент применим в качестве инструмента для более точной регулировки силы потока.
Запорный вентиль
Установка и выбор арматуры выполняется с учётом эксплутационных параметров системы отопления. В противном случае, будет непросто добиться необходимого функционала и задач, поставленных перед арматурой.
Задвижки отопления
Внешне напоминают вентили, но отличаются более крупными размерами. Также иной внешний вид имеют внутренние каналы. За счёт волнового строения внутри, такие элементы обеспечивают исключительную защиту при заметных перепадах давления. Задвижки позволяют сохранить шток в целостности и обеспечить герметизацию арматуры. Их монтаж осуществляют на областях трубопровода, диаметр которых выше 100 мм.
Теплопровод в многоквартирном доме: как выбрать трубы по наружному и внутреннему диаметру гильзы для радиатора
В системе обогрева дома не последнее значение имеет правильный выбор трубы, по которым течет теплоноситель. От диаметра зависит
- Пропускная способность трубопровода,
- количество воды, находящееся в отопительном контуре в единицу времени, и соответственно, теплоотдача;
- давление воды в контуре.
Рассмотрим, как рассчитать правильный диаметр труб для системы обогрева с принудительной циркулированием, наиболее приемлемым для для отопления в частном доме. Выбирая трубы для отопительного контура, следует учитывать один фактор: медные и пластиковые трубы маркируются по внешнему диаметру, а в технических характеристиках стальных и металлопластиковых изделий — прописывается внутреннее сечение. Этот фактор имеет значение при расчетах диаметров и монтаже трубопроводов. Диаметр трубы для отопления загородного дома выбрать не сложно, если есть под рукой хороший теплотехник.
Диаметр труб отопления важен при монтаже и расчете системы
Но совсем иначе рассчитывается диаметр трубы для отопления частного дома
Важно помнить, что не на всем протяжении теплопровода следует выбирать для отоплениятрубы одного размера. На определенных участках, пор мере из разветвления, их сечение изменяется
Формула расчета диаметра труб для отопления частного дома
Расчет выполняется по формуле
Формула расчета диаметра трубы для отопления
D —диаметр трубы, в миллиметрах ∆t° — разница температур (между подаваемой водой и возвращаемой обратно в котел), указано в градусах Цельсия(Со); Q —количество тепловой энергии, нужной для обогрева помещения в киловаттах, и рассчитанное нами ранее; V — скорость теплоносителя в м/с — выбирается из определенного диапазона.
Опираясь на эту формулу, для простоты вычислений созданы данные, позволяющие рассчитать диаметр трубы.
На списке данных, (внизу) указаны величины для труб из полипропилена, потому что именно эти изделия все чаще используются для устройства отопительного контура. По ней вы определите диаметр, необходимый для заданной системы обогрева. Розовым цветом выделена оптимальная скорость перемещения воды — носителя тепла. Но если вы планируете устанавливать стальные, или металлопластиковые трубы, то работать будут другие расчеты.
Рассмотрим, как перемещается теплоноситель в контуре с принудительной циркуляцией. Она совершается посредством насоса, коллектора и носителя тепловой энергии. Если установить трубы с меньшим диаметром, то интенсивность движения горячей воды будет выше, она быстрее будет совершать оборот по трубопроводу и возвращаться в котлоагрегат. Соответственно, более широкий трубопровод замедлит движение теплоносителя.
Тонкая труба сделана для более быстрой циркуляции жидкости теплоносителя
Секреты монтажа стояка отопления: использование полипропиленовых труб 25 мм
Отопительный контур монтируется трубопроводом с меньшим диаметром по самым банальным причинам:
- Чем тоньше трубы, тем ниже цена;
- При открытом монтаже они не так бросаются в глаза, а при закрытом требуют меньшей глубины в штробах.
- Чем меньше диаметр труб для отопления, тем меньше теплоносителя находится в системе. Это ведет к экономии топлива.
Температура теплоносителя в системе отопления зависит также и от скорости движения теплоносителя по трубопроводу.
Специфика отопления зданий большой площади
- Работа с промышленными объектами подразумевает понимание технологического процесса с учетом всех его факторов: потребности производственного цеха в отоплении, назначение необходимой температуры для обеспечения работы, учет тепловыделений от рабочего оборудования.
- В производственных помещениях отопление может быть как воздушным, так и водяным. Теплоноситель имеет температуру свыше 100С для максимальной эффективности.
- Все чаще люди стараются сократить расход энергоресурсов, сэкономив на коммунальных услугах. С этой целью в план включаются рекуператоры.
- Их задача – обеспечить круговой оборот тепла. В России данный способ используют редко, чаще всего в частных домах, построенных по европейским стандартам.
