Сервисное обслуживание и чистка фанкойла своими руками

Ответы на часто задаваемые вопросы по обслуживанию климатической технике

• Чистка фильтрующих элементов, при необходимости замена
• Чистка испарителя внутреннего блока
• Чистка конденсатора наружного блока
• Проверка рабочего давления фреона, при необходимости дозаправка
• Проверка и протяжка всех соединений и контактов
• Дополнительно мы бесплатно обрабатываем кондиционер бактерицидным средством

Раз в месяц или раз в несколько месяцев следует самостоятельно чистить воздушный фильтр внутреннего блока, который очищает воздух от мелких частиц, примесей и пыли. Порядок действий весьма прост и не требует инструмента и специфических навыков и подробно описан в инструкции к кондиционеру. Вам достаточно извлечь фильтр, промыть его в теплой воде или пропылесосить.

Комплексное техническое обслуживание должно проводиться не менее одного раза в год сертифицированным специалистом.

В комплект документов входит квитанция и чек об оплате, гарантийный талон. Для юридических лиц в комплект документов также включены договор на выполнение работ, акт выполненных работ, оригиналы счёта на оплату и счёта-фактуры.

Даже на солнце есть пятна. Чтобы стать лучше, нам очень нужна обратная связь. О всех проблемах, возникших при взаимодействии с нашими сотрудниками, просьба сообщать напрямую руководству компании.

Буду признателен за любые отзывы о нашей работе. Все обращения рассматриваю лично.

Источник

Что представляет собой фанкойл? Типы фанкойлов, подбор фанкойла

Это необходимая часть системы чиллер-фанкойл – металлический или пластиковый корпус, в котором расположены:

• Вентилятор;
• Система фильтрации;
• Теплообменник;
• Клапан регулировки температуры.

Фильтры, в зависимости от типа фанкойла, могут отсутствовать. Температуру теплоносителя задает внешний источник (чиллер).

Главные преимущества фанкойлов

Фанкойлы незаменимы для оборудования зданий, имеющих множество комнат или зон, отдельных друг от друга. При использовании данной системы, есть возможность регулировать температурный режим и влажность в каждом помещении здания. С помощью системы диспетчеризации можно осуществлять общее управление всем оборудованием.

Еще одно важное преимущество данного устройства кондиционирования в том, что нет необходимости вешать на стены здания десятки блоков сплит-систем, что не только портит общий внешний вид строения, но и не всегда имеется техническая возможность это реализовать. Система чиллер-фанкойл способна обслужить строения, имеющие различные по величине площади и где необходима индивидуальная регулировка температурных режимов в каждом помещении

Сегодня данная система широко используется в:

• Офисных и административных зданиях;
• Отелях и гостиницах;
• Поликлиниках и медицинских центрах;
• Торговых центрах и комплексах;
• Жилых одно- и многоэтажных зданиях.

Типы фанкойлов

Фанкойлы производят нескольких типов. Они бывают:

1. Настенные, применяемые в помещениях небольшого размера, где отсутствуют ниши, подвесные потолки и прочие места, куда можно скрыть устройство. Монтируются они, чаще, на бытовых объектах.
2. Напольные и потолочные фанкойлы можно объединить в один тип, поскольку они имеют одинаковую мощность и идентичны в использовании. Напольные устанавливают на полу, чаще под окном, а потолочные крепят к потолку. Такие типы фанкойлов равномерно распределяют холодный или теплый воздух по всей площади помещения. Мощность данного вида устройства немного выше, чем у настенного.
3. Достаточное распространение получили кассетные и канальные фанкойлы, которые удобно монтируются в подвесных потолках. Наружу выводятся заслонки, из которых в комнату поступает воздух, охлажденный или нагретый до необходимой температуры. Подобные типы фанкойлов применяют в разных помещениях, но при условии, что в нем имеется ниша или подвесной потолок.

Также, фанкойлы различают по режимам работы и конструктивным особенностям. Они могут быть двухтрубные, с одним теплообменником, к которому подкючаются трубы с водой. Двухтрубные фанкойлы служат лишь для охлаждения воздушных потоков.
Производятся и четырехтрубные модели, в которых установлен теплообменник. Такие фанкойлы можно подключить к климатической системе. В жаркое время они работают на охлаждение, а в зимнее – производят обогрев.

В чем отличия системы кондиционирования для жилых помещений и промышленных объектов?

Существуют принципиальные отличия фанкойлов, устанавливаемых на объектах различного назначения.
Фанкойлы для промышленных помещений должны иметь мощный вентилятор, для обеспечения наиболее интенсивного воздухообмена и закрытый корпус. Кроме того, в них устанавливается более эффективная система фильтрации, так как в производственных помещениях степень загрязнения воздуха более высокая.
В жилых комнатах фанкойлы, прежде всего, не должны вредить интерьеру и причинять людям неудобства, поэтому их корпуса изготавливают из неброского светлого пластика. Бытовые модели практически бесшумные, в отличие от моделей для промышленных помещений, к которым предъявляются три основных требования – мощность, надежность и функциональность.

Разновидности фанкойлов

На сегодняшний день существует четыре основных типа такого оборудования:

1. Консольный бескорпусной.
2. Консольный в корпусе.
3. Горизонтальный.
4. Фанкойл кассетный.

В зависимости от монтажа, каждый тип этого климатического оборудования может быть настенного, напольного, потолочного или встраиваемого исполнения. В зависимости от поставленных задач, фанкойлы могут быть оснащены двух или четырехтрубной обвязкой. При использовании двухтрубной обвязки, устройство может работать только на охлаждение или нагрев воздуха в помещении. Применение четырехтрубной обвязки позволяет использовать как холодный, так и горячий контур чиллера, при этом работать установке и на обогрев и на охлаждение, производя настройку с пульта управления. Из-за сложности в выполнении, стоимость монтажа фанкойлов при четырехтрубной обвязке значительно выше, чем при двухтрубной.

Типичные неисправности

Ремонт фанкойлов необходим в случае возникновения следующих неполадок:

1. Загрязнение фильтров, не позволяющее эксплуатировать систему на полную мощность. Чистка фанкойлов и шахт кондиционера – обязательное мероприятие, которое проводится дважды в год перед сезоном отопления и охлаждения. Первый признак – неприятный запах, при появлении которого вызывают мастеров для диагностики системы. Неисправность не требует демонтажа, работы проводятся на месте.
2. Износ деталей. Постоянная интенсивная работа приводит к преждевременным поломкам оборудования. Бракованные детали кондиционера быстрее ломаются. В зависимости от места расположения неисправной конструкции неполадки устраняют на месте или в сервисе.
3. Повышенная влажность и появление плесени. Первый признак – начинает скапливаться конденсат внутри помещения, запотевают окна. Требуется очищение и дезинфекция вентиляционной шахты. Протечки рабочей жидкости могут вызвать подобные неисправности фанкойла. Грязь, которая скапливается в теплообменнике, является питательной средой для микроорганизмов.
4. Повышенная вибрация, посторонние звуки при работе.
5. Отсутствие охлаждения или обогрева при работающей системе.

Восстановительные работы

Ремонт фанкойлов должны производить квалифицированные специалисты

Восстановительные мероприятия проводятся при серьезных поломках оборудования.

Не работает компрессор

Действия в зависимости от поломки:

1. Неисправен выключатель: найти причину или заменить.
2. Сгорел предохранитель: заменить.
3. Утечки хладагена: найти место протечки, загерметизировать и долить жидкость.
4. Много жидкости в системе: замерить давление и удалить лишнюю.
5. Появление газа в фанкойле: выпустить и перезапустить систему.
6. Препятствия при входе воздуха: осмотреть вентилятор на предмет загрязнений.
7. Компрессор перегревается. Если проблемы с подшипниками – нужно заменить. Другие причины: частое включение, недостаточное количество смазочного материала.
8. Электрические проблемы – высокое или слишком низкое напряжение: исправить.

Устройство должны осматривать несколько специалистов. Обслуживание фанкойла своими руками может привести к полному выходу из строя дорогостоящего оборудования из-за некомпетентного вмешательства в процесс ремонта.

Чиллер представляет собой агрегат весом от 400 до 5000 кг в зависимости от мощности, поэтому бригада вынуждена проводить техобслуживание на месте. Цена в таком случае гораздо ниже, потому что демонтаж и транспортировка обходятся дороже самого ремонта.

Поломка вентилятора

Восстановительные технические работы при поломке вентилятора:

• замена;
• чистка крыльчатки;
• центровка, если крылья цепляют соседние детали;
• ремонт электрической составляющей вентилятора.

Расценки при ремонте вентилятора определяются степенью поломки и необходимостью транспортировки в сервис.

Ремонт кассетных и канальных фанкойлов

Кассетные фанкойлы требуют периодической замены шторок и электрических приводов, регулировки направления воздушного потока. Загрязнения на кассете ликвидируются дважды в год, чтобы обеспечить свободное прохождение воздуха к теплообменнику.

Отремонтировать канальный фанкойл обойдется дороже, так как система скрыта за подвесным потолком. Работы требуют разборки потолочной конструкции для обеспечения доступа к узлам, находящимся в помещении. Процесс занимает больше времени и требует наличия дополнительных инструментов, а также восстановления целостности потолка после проведения осмотра или ремонта.

Типичные признаки наличия проблемы

Первые симптомы неполадки пользователи фанкойла могут определить самостоятельно

Специалисты советуют обращать внимание на ряд признаков:

• регулярное запотевание окон и зеркал в помещении;
• появление плесени и грибка на вертикальных и горизонтальных поверхностях в комнате;
• избыточная влажность;
• появление посторонних звуков при включении или выключении фанкойла;
• видимые утечки охлаждающей жидкости;
• наличие неприятных запахов.

К поломке может привести неправильный монтаж установки, загрязнение или механические повреждения воздушных каналов, а также естественный износ деталей. В большинстве случаев ремонт фанкойла позволяет продлить срок службы при условии соблюдения правил эксплуатации.

Почему надо обслуживать фанкойлы.

Рассмотрим основные моменты, которые чаще всего встречаются на практике.

— засорение воздушного фильтра фанкойла – это одна из самых распространенных причин некорректной работы оборудования.

Воздушный фильтр задерживает на своей поверхности большую часть пыли, содержащейся в воздухе. Если пренебречь его очисткой, со временем, поверхность фильтра полностью покрывается слоем пыли, который препятствует свободному проникновению воздушных масс в корпус фанкойла. Параллельно с этим начинается процесс засорения пылью поверхности теплообменника, это происходит вследствии сильного засорения поверхности воздушного фильтра и проникновения не отфильтрованного от пыли воздуха через неплотности корпуса фанкойла. Для потребителя это ощущается как снижение производительности фанкойла, повышением/понижением (в зависимости от задачи) температуры в помещении.

На фото показан настенный фанкойл до (слева) и после (справа) нашего обслуживания.

— Поломка (разгерметизация) элементов обвязки фанкойла

При такой поломке, из микротрещины начинает капать вода. Это одна из самых опасных неисправностей фанкойлов, которую можно заметить при регулярном обслуживании и заблаговременно устранить. При такой поломке, вода может не только оставить заметные следы на потолке, но и вызвать короткое замыкание, попав, например, на светильник.

— Поломка привода трех/двухходового клапана. Сервопривод осуществляет приведение в движение шток трех/двухходового клапана, тем самым регулируя подачу хладо/теплоносителя в теплообменник фанкойла. При его поломке, жидкость не будет поступать в теплообменник фанкойла и, соответственно, фанкойл будет работать только на перемещение воздуха, не охлаждая/нагревая перемещаемый воздух. При каждом техническом обслуживании фанкойла, проверяется работоспособность сервопривода.

— Поломка электрической части фанкойла. Фанкойл имеет собственные вибрации при работе, поэтому надо следить за надежностью крепления электрических контактов. При техническом обслуживании, производится вскрытие клеммной коробки и протяжка электрических контактов. Также частой проблемой при нестабильном напряжении питания, является выход из строя предохранителей.

— Засор дренажной системы. На теплообменнике фанкойла, при работе на охлаждение, образовывается конденсат, который с мельчайшими частицами пыли попадает в дренажную систему. При длительной работе оборудования без обслуживания, образовывается слой грязевых отложений, которые забивают дренажную систему. Как следствие – с фанкойла начинает капать конденсат, который уже не может удалиться из-за отложенных загрязнений. При обслуживании фанкойла, производиться обработка теплообменника фанкойла специальным антибактериальным составом и очистка дренажной ванны. Эти мероприятия препятствуют отложению загрязнений в дренажной системе.

— Засор внутренней части теплообменника. Это самая коварная из всех проблем, которые могут произойти с фанкойлом. Случается это когда на входе в фанкойл не установлен грязевой фильтр. Для решения этой проблемы может использоваться специальное устройство (циркуляционный насос с собственной ёмкостью), которое присоединяется к фанкойлу, и специальным щелочным составом, в течение трех часов промывает внутреннюю поверхность теплообменника.

Типы фанкойлов

В зависимости от требований, предъявляемых к размещению этого устройства, схемы кондиционирования офиса или любого другого помещения и климатических условий фанкойлы могут быть:

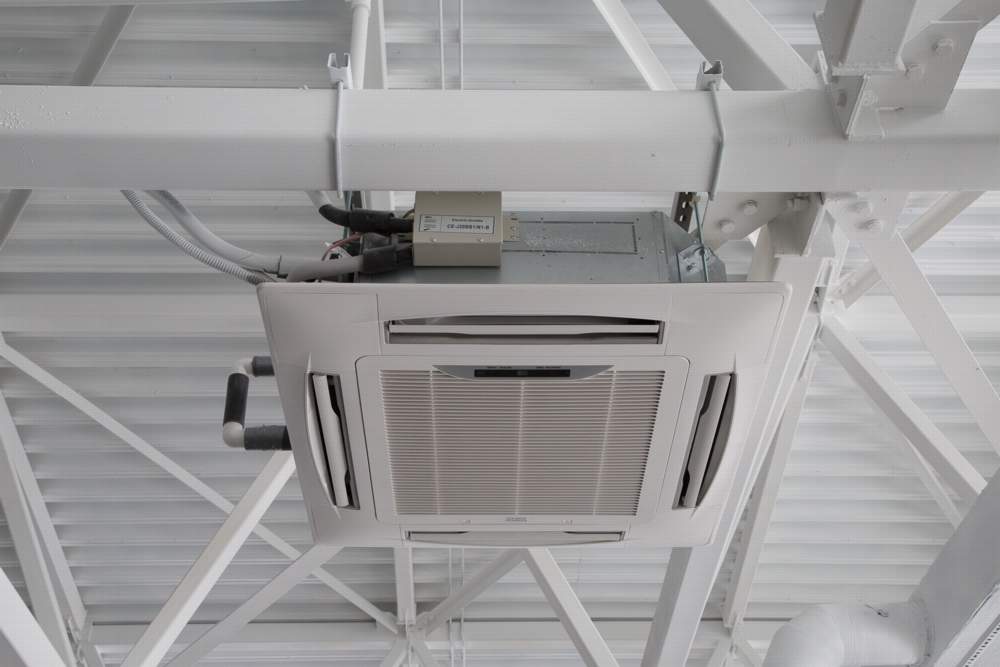

1. Кассетного типа. Их можно установить в любом помещении, где есть навесной потолок. За потолком будет спрятан корпус, видна будет лишь нижняя панель, которая ответственна за распределение обработанного воздуха в 4 направлениях. Кассетный блок может быть 2 — или 4-трубным. А также на рынке представлены варианты, оснащённые патрубком для подмешивания свежего воздушного потока с улицы.

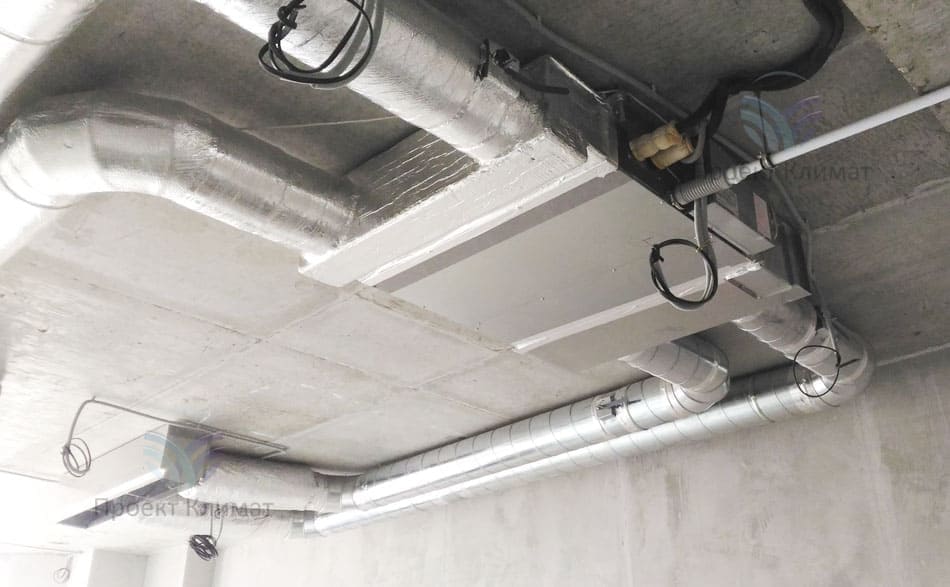

2. Канальный тип. Он монтируется внутрь вентиляционного канала, который подаёт приточный воздух. Такой тип фанкойлов может обслуживать сразу несколько помещений, благодаря мощному центробежному вентилятору. Управление оборудованием осуществляется при помощи дистанционного пульта.
3. Бескорпусный тип. Он монтируется так же, как канальный тип и не оснащается наружным кожухом, все запчасти прикрепляются к раме. Фанкойл может быть горизонтальным или вертикальным. Его назначение — подача воздуха в одной точке. Здесь устанавливается небольшой мощности вентилятор с пониженным уровнем шума.
4. Настенный тип. Его необходимо монтировать открыто на стену или ставить на пол под оконным проёмом. Он оснащён декоративным корпусом. Отличается простотой и лёгкостью установки.

Регламент работ по техническому обслуживанию фанкойлов

Основные работы по техобслуживанию:

N	Работы по ТО	Эксклюзив от Эколайф
1.	Внешний осмотр, контроль надежности крепления, целостности теплоизоляции
2.	Очистка панелей корпуса, воздушных фильтров, жалюзийного клапана устройства
3.	Очистка и проведение дезинфекции теплообменника специализированным средством
4.	Проверка дренажной системы конденсата (помпа, трубка дренажа конденсата), очистка и проведение дезинфекции специализированным средством
5.	Проверка запорных клапанов, воздухоотводчиков и водяных фильтров (при наличии)
6.	Контроль и настройка балансировочного и трехходового клапанов
7.	Контроль герметичности гидравлического контура системы
8.	Контроль посторонних шумов вентилятора (подшипников электродвигателя, крыльчаток вентилятора)
9.	Проверка питающего напряжения, рабочих токов, очистка и протяжка контактов
10.	Контрольное тестирование пульта управления
11.	Контроль параметров выходного воздушного потока

Для обеспечения правильного и длительного функционирования устройства, с выполнением всех задач, предъявляемых к кондиционированию помещений, необходимо регулярное и грамотное обслуживание фанкойлов. После того, как установлены фанкойлы, сервисное обслуживание необходимо проводить минимум один раз в квартал. Это вполне доступная услуга, которая позволит предотвратить все возможные неисправности системы и избежать её поломки и дорого ремонта.

Сервисное обслуживание предполагает разборку, а затем сборку корпуса и содержимого фанкойла для обеспечения доступа и к теплообменнику, фильтру, трубопроводам, электронике и запорной арматуре. Если в помещении установлен скрытый в подвесном потолке фанкойл, ремонт производится с разборкой части потолка.

Техническое обслуживание фанкойлов: как мы работаем

Что такое обвязка фанкойла

Узел обвязки устанавливается с целью управления холодопроизводительностью путем регулировки подачи теплоносителя и его балансировки. Из-за большого разнообразия подобных узлов правильный монтаж фанкойла в разных помещениях может иметь определенные отличия. Он зависит от сложности все системы кондиционирования, возможностей объекта и требований, которые предъявляются к микроклимату. Каждый производитель предлагает собственную схему обвязки и, соответственно, комплектующие для нее собственного производства.

Такой узел представляет собой набор запорной арматуры и регулирующих датчиков. Он может быть стандартным или собираться под конкретные условия эксплуатации, а монтироваться на входе теплоносителя или его выходе из вентиляторного доводчика. Самый простой комплект включает в себя:

• прямой и обратный трубопровод;
• запорную арматуру;
• датчики температуры и давления.

Наиболее важной деталью, которую рекомендуется обязательно включать в обвязку каждого фанкойла, считается трехходовой клапан. Его функция заключается в подаче теплоносителя в обход теплообменника при достижении заданных температурных параметров

Благодаря ему достигается непрерывная циркуляция воды или незамерзающей жидкости по трубам всей системы при периодическом отключении доводчика

Благодаря ему достигается непрерывная циркуляция воды или незамерзающей жидкости по трубам всей системы при периодическом отключении доводчика.

Для повышения качества и надежности,  фанкойлы дополнительно комплектуются сетчатыми фильтрами, гибкими вставками, насосами, автоматическими воздухоотводчиками, устройствами для устранения перепадов давления. Варианты обвязки могут быть вертикальными и горизонтальными, с левосторонним или правосторонним подключением.

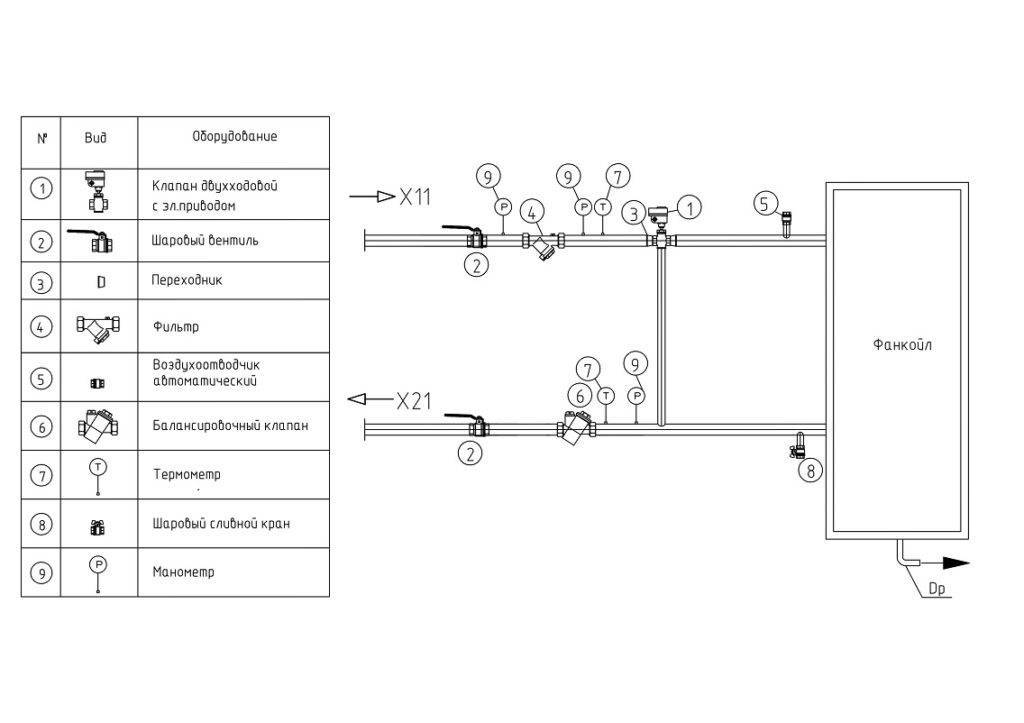

Схема обвязки двухтрубного фанкойла

Это самая распространенная схема, которая идеально подходит для жилых помещений, офисов, складов и тех помещений, где нет возможности устанавливать дорогое оборудование или организовывать сложную систему трубопроводов. Двухтрубный фанкойл имеет один теплообменник и может выполнять только одну функцию – либо охлаждение воздуха, либо его нагрев. Одна труба используется для подачи охлажденной/нагретой воды, вторая – для ее отвода назад к чиллеру или центральному кондиционеру.

С целью отопления подающая труба соединяется с котлом или источником теплоснабжения и при переходе на режим кондиционирования летом специальный клапан включает подачу от чиллера и блокирует линию соединения с отопительным котлом. Если в системе присутствует реверсивный чиллер (с функцией теплового насоса), то в подключении к котельной нет необходимости. При изменении температуры автоматика регулирует периодичность включения/отключения фанкойла, что значительно снижает расход теплоносителя и экономит электроэнергию.

Схема обвязки четырехтрубного фанкойла

4-х трубный фанкойл имеет два теплообменника и соответственно должен включать элементы обвязки в двойном размере. Каждое устройство отдельно подключается к холодной и горячей воде и у каждого имеется свой смесительный узел с 3-х ходовым клапаном, что позволяет исключить смешивание нагретого и охлажденного теплоносителя. Установка оборудования по такой схеме позволяет оперативно регулировать мощность теплообменника путем изменения расхода тепло или холодоносителя или его температуры.

Четырехтрубные фанкойлы могут работать в круглогодичном режиме, одновременно выполняя обогрев одних помещений и кондиционируя другие

При таких нагрузках особенное внимание должно быть уделено всем элементам обвязки каждого доводчика: качественной теплоизоляции и герметичности трубопроводов, наличию необходимых датчиков, запорных и шаровых вентилей

Сегодня на рынке климатического оборудования имеются огромные возможности не просто купить фанкойл нужного дизайна и производительности, но и создать разветвленную систему кондиционирования. Чтобы она могла работать очень продолжительное время, стоит выполнить профессиональные гидравлические расчеты и в соответствии с ними выбрать наиболее подходящую схему обвязки.

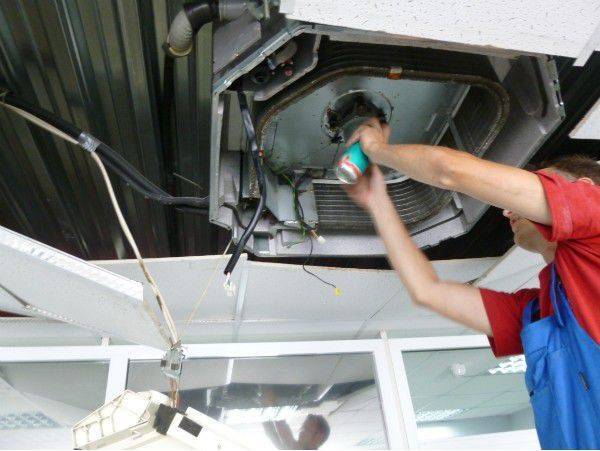

Как производится чистка фанкойла?

Чистка фанкойла производится техническим специалистом при знании устройства фанкойла и наличии соответствующей квалификации и допуска электробезопасности.

• Обесточить фанкойл
• Снять воздушный фильтр и промыть его в тёплой воде, обработать антибактериальным составом, оставить его высохнуть самостоятельно (не применять нагревательные приборы для сушки)
• Промыть и очистить радиатор фанкойла, обработать антибактериальным составом
• Очистить сухой мягкой тканью вентилятор фанкойла
• Очистить сухой мягкой тканью воздухораспределительные устройства (жалюзи или решетки – в зависимости от типа фанкойла)
• Выполнить очистку и проливку гравитационной части дренажной системы
• Установить воздушный фильтр фанкойла и закрыть крышку
• Подождать 2-3 часа и подать напряжение питания на фанкойл.

Чистка фанкойлов

Как известно, фанкойл входит в общую систему кондиционирования воздуха чиллер–фанкойл. Фанкойл является конечным и непосредственным элементом системы, который располагается в помещении, и именно в нем происходит охлаждение или нагрев воздуха для этого помещения. В большинстве случаев система чиллер-фанкойл относится к промышленному оборудованию, но может устанавливаться и в офисных помещениях, где работают люди. В некоторых случаях такие системы ставят и в частных домах или коттеджах.

Одной из дополнительных функций фанкойла является фильтрация воздуха, который может иметь различную степень загрязненности. В стандартных фанкойлах, для более тонкой очистки воздуха и его обеззараживания, никакие дополнительные фильтры не предусмотрены. Однако для защиты теплообменника, вентилятора теплообменника, а также просто очистки воздуха от крупных частиц в воздухе, на входе воздуха в фанкойле имеется воздушный фильтр.

Фанкойлы — это не дешевое оборудование и использовать его постоянно без обслуживания, по крайней мере, не разумно. В зависимости от помещения и загрязненности воздуха в этом помещении следует производить чистку фанкойла раз в квартал. При использовании в помещениях с сильно загрязненным воздухом – еще чаще, до одного раза в месяц. При чистке фанкойла первоначально следует отключить электропитание от него и повесить предупредительную табличку с текстом: «Ведутся ремонтные работы. Не включать». Далее произвести визуальный осмотр на наличие сколов на корпусе или внутренних элементах фанкойла, а также осмотреть, нет ли повреждений электрической проводки.

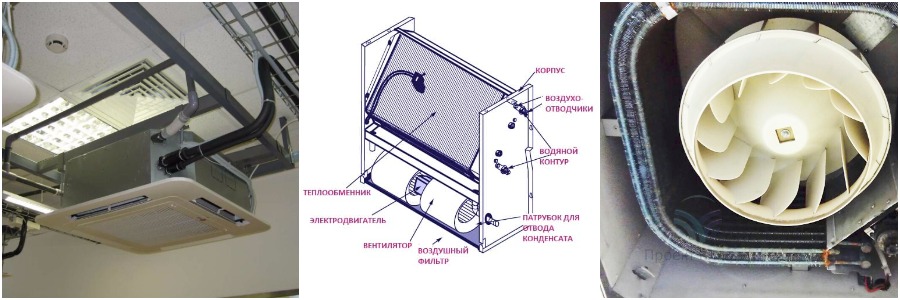

На фото: Устройство фанкойла

Так как сама конструкция не содержит много функциональных элементов, то и процесс очистки включает не много пунктов.

• После визуального осмотра необходимо снять воздушные фильтры и промыть их в воде с чистящим раствором. В каждом фанкойле имеется тангенциальный вентилятор и его надо очистить от пыли и грязи, при этом не допускать попадания воды внутрь двигателя вентилятора.
• Следующим этапом необходимо проверить дренажную систему и очистить от грязи и налета дренажный поддон. Если имеются водяные фильтры для фанкойлов, то следует проверить их и, при необходимости, очистить.
• В конце всех проведенных работ протереть внешний корпус фанкойла от пыли и возможных следов, которые могли остаться в процессе проведения профилактических работ.
• Обязательно после полной сборки включить электропитание и убедиться в работоспособности фанкойла.

Для проведения подобных видов работ лучше привлекать специалистов, у которых имеется допуск и сертификат на такие работы. Фирма Dantex имеет свой сервисный центр по обслуживанию и ремонту любых видов фанкойлов и других видов климатического оборудования. Компания производит быстрый, качественный ремонт собственными высококвалифицированными специалистами, не привлекая сторонние организации.

Источник

Фанкойл своими руками: вентиляторный доводчик для монтажа и ремонта

Человек всегда стремился к созданию комфортных и благоприятных условий вокруг себя. К примеру, состоятельные персы еще до н.э в своих жилищах выкапывали продуваемый котлован, глубина которого доходила до подземных вод, из него прохладный воздух попадал в помещение, охлаждая его. А смекалистые индусы и вовсе изобрели так называемую самоохлаждающуюся био-дверь, делали каркас дверей из пальмы татти, сверху была емкость, в которую за счёт капиллярного эффекта пальмы медленно поступала вода. Когда ёмкость набиралась, она опрокидывалась, и так продолжалось, пока растение было живо.

И только в начале 20 века нашей эры, мир увидел системы кондиционирования схожие на современные, а в 1930х годах их производство и потребление стало массовым и доступным. В итоге методом проб и попыток был придуман Фанкойл, который способен как к обогреву в холодную пору года, так и к охлаждению комнат летом.

Фанкойл или Фэн-койл или Вентиляторный доводчик – это всё название одного устройства, которое способно к нагреванию и/или охлаждению (в зависимости от типа и вида).

• радиатора
• вентилятора
• корпуса

Систему трубок (радиатор, называют ещё теплообменник) через контур, подается тёплая или холодная жидкость, это может быть вода или любая другая техническая жидкость. Вентилятор, обдувая радиатор, передаёт температуру жидкости, подаваемую контуром по комнате.
