Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

• традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
• методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
• из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
• по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
• по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
4. Монтаж промежуточных элементов.
5. Соединение опор брусом верхней обвязки.
6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

• для наружных стен — 150х50 мм, 200х50 мм;
• для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

• элементы монтируют с наклоном 40°-60°;
• толщина укосин — не более 1/4 от высоты сечения стойки;
• крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
• укосины врезают заподлицо со стойками, обвязками и перемычками;
• на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
• к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Проект

Зачастую владельцы прибегают к услугам строительных компаний, чтобы приобрести готовый загородный дом из бруса с планировкой, составленной по типовому проекту.

С одной стороны – никакой индивидуальности, с другой – это вариант имеет ряд преимуществ.

• Типовой проект реализуется через 1,5-2 недели после подписания всех необходимых документов.
• Привлекает наглядность представленных проектов: каждый из них был заказан и у нового заказчика есть возможность пообщаться с хозяевами аналогичного строения.
• Стоимость типового проекта брусового коттеджа намного ниже индивидуального. Дополнительная экономия достигается благодаря унифицированным конструктивным решениям, не требующим монтажа витиеватых элементов.

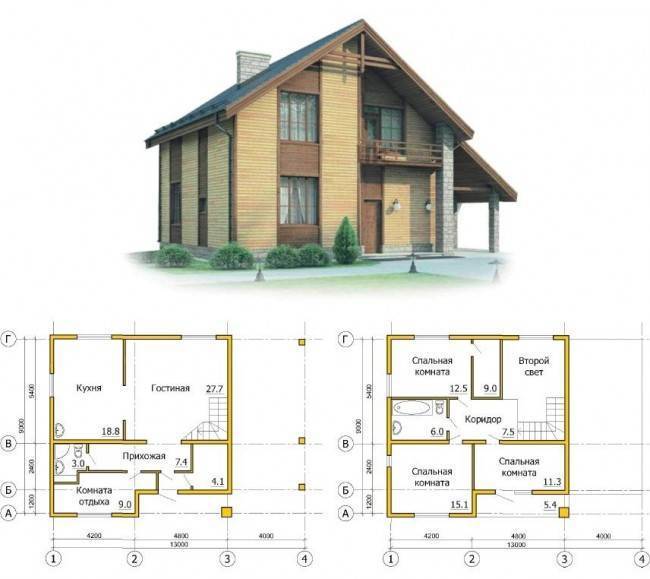

Проект дома можно составить самому, изобразив все составляющие элементы: прихожую, кухню, кладовку, гостиную, лестницу на второй этаж, комнату для гостей. Список варьируется в зависимости от габаритов будущей конструкции. Затем план передают разработчикам, которые доводят идею до ума. Оптимальный вариант – составить чертеж своей загородной резиденции самому.

Для этого применяют 3D-программы, чтобы рассмотреть дом со всех сторон, и подготавливают ряд документов:

• составляют чертеж фундамента, на котором указывают его тип, глубину залегания и применяемые материалы;
• подробную схему устройства балок напольного основания, на которые устанавливают пол;
• проектируют все этажи дома с указанием месторасположения оконных проемов, перегородок и стен, камина и печи, а также подключения дома к различным коммуникациям с точным определением их размеров;

• чертеж стен указывает составляющие элементы стенок, а также их размеры, вырезы и отверстия;
• спецификацию частей загородного дома из бруса с указанием геометрического размера каждого элемента выполняют при помощи специальной программы;
• на плане крыши изображают многослойную конструкцию с теплоизоляционными материалами;
• чертеж конструкции стропил предусматривает указание материалов, из которых они выполнены, а также размеров и элементов крепежных деталей.

При составлении проекта стоит уделить внимание качеству бруса, так как именно от него зависит приятная «погода в доме». Например, балки 18-27,5 см толщиной предназначены для создания наружных и несущих стен

Для внутренней перегородки подойдет брус 9-17 см толщиной. В целях экономии можно сделать внутренние стенки каркасными и обшить их деревянными панелями, чтобы сымитировать брус.

Строительство крыши

Большая вероятность ремонта крыши после постройки дома, гарантирует её сложная геометрия. Поэтому технология строительства крыши должна быть более простой. По этому, лучше  построить двускатную крышу.

После сооружения стен, на них кладутся потолочные лаги, таким образом, чтобы они выступали за стену на 50 см. Промежуток между ними должен быть равен ширине используемого утеплителя 60 см или 90 см.
Далее идёт сборка стропильной системы. Для усиления стропила используют ригеля и стойки. Затем зашиваются фронты. Обрешетка выполняется с максимальным шагом 400 мм, и крепится на стропила.

Стены и пол

Если вы не знаете, как правильно построить дом из бруса, то ниже приведена методика возведения стен:

1. Первый венец – для большей надежности сборка дома из бруса производится с подкладкой под венец доски лиственницы сечением не меньше 150х50 мм. Пропитанные антисептиком брусья обычно стыкуют в углах с помощью соединения вполдерева, это считается самым жестким стыком, и он достаточно герметичен;
2. Подвенечная доска кладется для того что бы гниение распространялась не с бруса, а с нее. Когда этот процесс начнется, доску заменить не составит труда, чего нельзя сказать о первом венце.
3. Укладка лаг – в случае достаточной ширины фундамента лаги укладываются прямо на него, но если первый венец полностью его перекрывает или фундамент выполнен столбовым методом их следует врезать в венец. Еще есть вариант независимых полов, но это тема отдельной статьи. Расстояние между ними вирируется от их сечения, но не должно быть больше 1 метра и меньше 40 см. Лаги устанавливаются на торец, для большей жесткости будущего пола;
4. Черновой пол – для его укладки используют доску после первичной обработки. Постепенно набирайте пол, из нее забивая гвозди в лаги длиной не короче 100 мм. Для этой операции используется доска толщиной 25-50 мм, она зависит от расстояния между лагами, чем больше расстояние, тем толще нужна доска;
5. Слой гидроизоляции – кладется шершавой стороной к доске, крепится по периметру с помощью скоб степлера;
6. Слой утеплителя – в качестве утеплителя обычно используется пенополистирол, но для большей экологичности его можно заменить минватой. Утеплитель можно особо не фексировать;
7. Слой пароизоляции – необходим, для удержания влаги образующейся в атмосфере дома, его надо закрепить по периметру, как и гидроизоляцию степлером, только не к полу, а к нижней части стен;
8. Чистовой пол – обычно состоит из отшлифованных досок.
9. Последующие венцы – брусья их составляющие могут быть меньшего сечения, чем первый. Угловые замки тоже могут быть различными, вне зависимости от того каким был замок первого венца. Для сохранения тепла каждый последующий венец конопатят при помощи льна или специальных жгутов.

Чаще всего при строительстве дома из бруса своими руками, применяются три типа замковых соединения:

• Впритык;
• Вполдерева;
• Используя коренной шип.

Нагеля — между собой венцы соединяются при помощи специальных штырей из дерева, которые называют нагелями. Иногда используют металлические нагеля. Они надежно фиксируют брус, не давая ему сдвигаться вдоль паза. Обычно их длины хватает, что бы пронзить от 2 до 4 брусьев, для этого в них просверливают отверстие на длину нагеля.

Оконные и дверные проемы – это еще один сложный элемент, который важно не упустить строя дом из бруса своими руками без опыта. Для того что бы в широких проемах брусья не провисали, их снабжают специально подготовленными деревянными коробками, состоящими из досок толщиной не меньше 50 мм. Заменить коробки можно установкой временных опор из бревен;

Заменить коробки можно установкой временных опор из бревен;

Последний венец – он должен полностью повторять первый и при необходимости быть большего сечения, чем промежуточные. Замковое соединение выполняется вполдерева;

Внутренние перегородки – их необходимо возводить в последнюю очередь, после того как выстроены несущие стены. Исключением может стать перегородка, выполненная для усиления конструкции дома, и тоже являющаяся несущей, в случае, когда дом строится больше чем 6х6 своими руками;

Обустройство второго этажа – если вы строите двухэтажный дом, то необходимо знать, что второй этаж возводят после укладки потолка на первом, который в свою очередь послужит черновым полом. Балки удерживающие потолок выполняются того же сечения, что и для пола. Паро и гидроизоляцию для межэтажного пространства применять не стоит, а вот утеплитель может стать дополнительной звукоизоляцией.

Особенности сборки стен

Самое главное при монтаже стен деревянного дома своими руками — это обвязочный венец всей стены. Он наиболее часто поддается гниению, так как испытывает большое давление.

Чаще всего для защиты его и всей стены в первую очередь кладется доска из лиственницы, толщина которой — 5 см. В процессе эксплуатации дома такой вид начальной укладки будет очень просто сменить, в отличие от обвязочного венца.

Оба слоя на углах укладываются в полдерева. В венец врезают брусы, которые далее потребуются для укладки чернового пола.

Их можно полностью врезать или просто закреплять специальными крепежами. После укладки каждого слоя бревен или брусьев, требуется обязательное уплотнение при помощи джута.

Строительство своими руками

При строительстве эко дом важным критерием является его расположение, так как необходимо по максимуму использовать энергию солнца, как для отопления всех помещений, так и для нагрева горячей воды и это необходимо учитывать при самостоятельном проектировании дома. Правильно расположенный относительно юга дом, позволит использовать максимальное количество солнечной энергии, тем самым, уменьшая нагрузку на имеющиеся инженерные системы.

Выбор места

При выборе места расположения эко дома и его правильного размещения на земельном участке, очень важно знать, что эко дом не должен быть затенён с восточной стороны, а в особенности с южной и западной, так как от этого полностью зависит эффективность эко дома. После правильного выбора места для возведения эко дома, приступают к непосредственному строительству корпуса своими руками

Основными составляющими корпуса эко дома, является его долговечность, хорошая теплоизоляция, а также отличная механическая прочность. По всему периметру экодома устанавливаются специальные буферные зоны, которые способны обеспечить ему дополнительную защиту по сохранности тепла. К корпусу экодома, впоследствии можно пристроить как летнюю веранду, так и мастерскую либо же гараж

После правильного выбора места для возведения эко дома, приступают к непосредственному строительству корпуса своими руками. Основными составляющими корпуса эко дома, является его долговечность, хорошая теплоизоляция, а также отличная механическая прочность. По всему периметру экодома устанавливаются специальные буферные зоны, которые способны обеспечить ему дополнительную защиту по сохранности тепла. К корпусу экодома, впоследствии можно пристроить как летнюю веранду, так и мастерскую либо же гараж.

Теплоизоляция эко дома

При строительстве эко дома своими руками, повышенное внимание уделяется так называемым «мостикам холода», где возможно проникновение в дом холода с улицы. В северный регионах, следует предусмотреть при строительстве эко дома, создание дополнительной термической маски, по всему периметру дома

Термическая маска сооружается из более тяжёлых строительных материалов. Днём такая маска способна эффективно накапливать солнечное тепло, а ночью эффективно сохранять его.

Если эко дом возводиться по каркасной технологии, то его внешний периметр, как правило, делают из лёгких естественных материалов, таких например как солома. В данном случае в доме устанавливают систему, которая является активным аккумулятором тепла. В качестве такой системы, может выступать как обычный обогреватель, так и дымоход открытого типа.

Фундамент

Как и все строения, эко дом также имеет фундаментальное основание. В зависимости от типа грунта, на котором возводиться строение, а также глубины подземных вод и режимов паводка, при возведении эко дома может быть использованы следующие типы фундаментов: ленточный, столбчатый, либо же различные мелкоблочные типы фундаментов. По периметру всего фундамента в обязательном порядке следует устроить надёжную дренажную систему.

Стены и облицовка

Стены эко дома являются многослойными и имеют до четырёх слоёв. Первый слой состоит, как правило, из побелки, обоев либо же краски. Второй слой, состоит из штукатурки, а также пароизоляции и несущей стены. Третий слой содержит утеплитель, в качестве которого часто применяется солома. Четвёртым слоем выступает вентилируемый зазор и облицовочный материал фасада. Для того чтобы в дальнейшем предусмотреть расслоение стен эко дома, необходимо использовать специальные стяжки в процессе возведения его стен.

Облицовка стен эко дома, чаще всего выполнена из дерева, декоративного кирпича либо же штукатурки и может быть сделана своими руками. Главным критерием при выборе облицовочного материала для эко дома, является его повышенная стойкость к различным атмосферным осадкам.

Разновидности бруса

Брус изготавливают из дерева, отесывая бревна. Его сечение прямоугольное или квадратное. Размер колеблется в пределах 10×10 см или 40×40 см. Использовать материал можно для строительства домов на легком фундаменте. Внутри такого сооружения образуется благоприятная атмосфера. Для строительства используют профилированный, строганный или клееный материал.

Строганный

Дом из строганого бруса

Строганный брус – самый простой вид строительного материала, для получения которого у бревна спиливают 4 стороны канта. Сложного оборудования для обработки не требуется. Дополнительно поверхность элементов шлифуется. На брусе нет механических повреждений, дополнительной обработки он не требует.

Для производства используют самое сухое сырье. Указанный материал обладает такими качествами:

• доступность;
• невысокая цена;
• экологическая чистота.

Такой сруб непросто укладывать, так как продольные профилированные борозды отсутствуют. Брус имеет естественную влажность, поэтому после завершения возведения постройки ей требуется время для усадки. Со временем в материале могут появляться трещины, так как он рассыхается. Строительство сопровождается дополнительными затратами на отделку и теплоизоляцию дома. Необработанный брус подвержен воздействию грибка.

Профилированный

Дом из профилированного бруса можно не конопатить джутом – бревна плотно прилегают друг к другу

Этот вид бруса изготавливают из цельного бревна. После дополнительной обработки изделие имеет сложный профиль сечения. Поверхности элементов не нуждаются в дополнительной отделке. На брусе присутствуют замковые соединения, обеспечивающие максимально плотное прилегание. Дом получается прочным и теплым.

Профилированный брус имеет такие качества:

• отсутствие необходимости конопатить стены: джут кладут только в угловых и концевых соединениях;
• декоративность;
• надежность соединений;
• высокое качество изготовления материала;
• экологическая чистота.

Клееный и двойной

Клееный брус – самый прочный материал с невысокой степенью усадки

Клееный брус считается одним из лучших материалов для строительства дома. Он представляет собой изделие, собранное из отдельных элементов, склеенных под большим давлением. Каждый из них укладывают в противоположном направлении волокон, поэтому материал получается очень прочным. Ламели при этом цельные или сращенные.

Так как процент влажности в таком брусе низкий, он практически не подвержен гниению. Из него строят сложные проекты. Кроме того, материал не подвержен усадке, поэтому дальнейшую отделку можно делать сразу, хотя она требуется нечасто. Стоит клееный брус дорого.

Двойной брус – целая конструкция, сделанная из клееного бруса. Соединение элементов представляет собой герметичный замок, который не продувается. Между внешним и внутренним элементом присутствует теплоизолятор. Расстояние между ними – 13-15 см. Такая конструкция тепло- и энергоэффективна, экологически чистая. Усадка дома при использовании двойного бруса не превышает 2%.

Технология монтажа деревянного дома

Работа предполагает возведение фундамента, постройку коробки, установку крыши, последующую финишную отделку.

Фундамент

Для деревянной конструкции не нужно делать слишком мощное основание: она не очень тяжелая. Тут подойдет мелкозаглубленный вариант ленточного типа. Необходимо соблюдать такую последовательность действий:

1. Очистка и разметка территории.
2. Рытье котлована. Его глубина 50-60 см, а ширина равняется толщине стен с прибавкой 15-20 см. На дно утрамбованной траншеи настилают гидрозащиту, на которую насыпают слой песка (20 см). Подушку уплотняют.
3. Армирование и заливка. Из досок изготавливают опалубку, укладывают армирующий каркас. Доски предварительно покрывают влагоотталкивающим материалом. Теперь заливают раствор. Для исключения появления воздуха внутри бетон уплотняют.
4. Гидроизоляция основания. Для этого используют рубероид или обмазочные составы.

Стены

Бревна для стен поднимают с помощью лебедки

После того как фундамент отстоится, можно приступать к возведению стен.

1. Укладка пола и первого венца. Первый ряд бруса или бревен кладут на гидроизолированную поверхность основания. Следует использовать материал из лиственницы, так как эта порода наиболее устойчива к гниению. Между брусьями кладут джут для изоляции.
2. Монтаж последующих рядов. Элементы обрабатывают противогрибковыми средствами. Если для строительства используют натуральное бревно, углы соединяют способом “в чашу” или “в лапу”. Профилированный или клееный брус укладывают по системе “шип-паз”.

После возведения стен сооружают временную крышу. До установки окон и дверей дом должен пройти процесс усадки. При применении клееного бруса это время сокращается до 6 месяцев. Во время работы необходимо следить за уровнем стен.

Крыша

Двускатная крыша для деревянного дома

Перед тем как построить деревянный дом, необходимо определиться с типом крыши. Лучше всего использовать двухскатный вариант. Работа предусматривает такие этапы:

1. Монтаж перекрытия. Закрепляют его с применением специальных гвоздей. На нем кладут временный настил.
2. Установка стропил. Эта процедура проводится непосредственно на крыше. Для соединения стропильных ног применяют болты. Нижняя часть элементов опирается на выпирающую балку. В области стыков их фиксируют гвоздями и стягивают скобами. Поверх стропил укладывают несколько слоев гидроизоляционного материала: рубероида или плотной полиэтиленовой пленки. Расстилают материал внахлест на 20-25 см. Поверх гидроизоляции прибивают контррейки. Они необходимы для создания вентиляционного пространства.
3. Обустройство обрешетки. Для ее крепления применяют шурупы.
4. Настил кровли. После этого приступают к креплению кровельного материала.

Если в доме предусмотрены внутренние несущие стены, можно использовать наслонную стропильную систему. Она имеет несколько точек упора помимо капитальных боковых конструкций. Основной опорной областью является конек. Перед строительством крыши на стены укладывают гидроизоляцию и мауэрлат. В последнюю очередь осуществляют внутреннюю и внешнюю отделку сооружения.

Шаг 2: Нижняя обвязка и пол

Чтобы древесина каркаса не тянула влагу из бетона, необходима отсечная гидроизоляция фундамента. Надежнее всего это сделать битумной мастикой. И лучше — в два слоя. Также можно использовать рулонную гидроизоляцию. Дешевле рубероид, но он со временем ломается. Более надежен гидроизол или другой подобный современный материал.

Можно промазать ростверк один раз мастикой, а сверху раскатать гидроизол. Еще вариант для отсечной гидроизоляции под каркасный дом — два слоя гидроизола, промазанные мастикой: чем ближе находится подземные воды, тем более тщательной должна быть гидроизоляция.

Первый слой — жидкая гидроизоляция, пока она не высохла, можно на нее приклеить слой рулонной

Затем укладываются лежни — доски размером 150*50 мм. Они должны быть сухими, пропитанными биозащитными и антипиренными составами. Край лежня выравнивается по наружному краю фундамента. В необходимых местах под шпильки сверлятся отверстия (диаметр отверстия на 2-3 мм больше диаметра шпильки). Затем укладывается вторая доска. Ее кладут так, чтобы перекрыть стык первого ряда. Получается замок.

Вторая доска укладываются так, чтобы стыки перекрывались

Вообще, можно уложить один брус 100-150 см, но цена его намного выше, чем двух досок, которые в сумме дают такую же толщину, а правильно скрепленные две доски имеют большую несущую способность, правда на их укладку уходит больше времени. Чтобы они работали как единый брус, их сбивают гвоздями с шагом 20 см в шахматном порядке.

Ставим обвязку и лаги

Далее к лежню крепится доска обвязки. Ее размеры тоже 150-50 мм, но она ставится на ребро. Выравнивается по наружному краю фундамента, прибивается длинными гвоздями (9 см) к лежню через каждые 40 см.

Установка обвязки: по инструкции сборка каркасного дома продолжается установкой обвязки, к которой. будут опираться лаги пола

Следующий этап — установка и монтаж лаг. Это те же доски 150*50 мм, поставленные на ребро. Они крепятся двумя косыми гвоздями (9 см) в торец к доске обвязки, по два гвоздя справа и слева к лежню. Так каждая лага с двух сторон.

Пример установки лаг пола

На фото видно, что первая лага установлена близко ко второй — так лучше передается нагрузка на фундамент. Ее устанавливают по второму краю лежня. Шаг установки — 40-60 см. Зависит от длины пролета и сечения используемого пиломаетриала: чем больше длина, тем меньше шаг.

Уложенные и закрепленные лаги пола

Если лаги получаются длинные, и есть поперечная балка, как на фото выше, чтобы лаги не «уехали» над поперечной балкой набиваются перемычки. Они по длине равны шагу установки лаг за вычетом удвоенной толщины доски: если шаг лаг 55 см, толщина доски 5 см, то перемычка будет 45 см длиной.
