Поэтапная укладка теплых полов своими руками

Виды электрических кабелей

На рынке представлены следующие виды кабелей:

1. Резистивный одножильный. Этот вариант отличается максимальной простотой и дешевизной. По жиле кабеля проходит ток, и электрическая энергия преобразуется в тепловую. Ключевой особенностью одножильных кабелей является необходимость их подключения с двух сторон – а это иногда бывает затруднительно.
2. Резистивный двужильный. В таком варианте имеется не только нагревательная, но и токопроводящая жила. Благодаря второй жиле такой кабель можно подключать только с одной стороны – это упрощает монтаж и снижает уровень создаваемых конструкцией электромагнитных излучений.
3. Саморегулирующийся. В этом виде кабелей основным элементом являются полимерные муфты, обеспечивающие преобразование электричества в тепло. Саморегулирующиеся кабели считаются самыми эффективными и простыми в эксплуатации, но и стоят они дороже аналогов.

Продумывая план раскладки теплых полов, нужно учесть главное правило – резистивные кабели нельзя располагать под мебелью и другими объектами, находящимися в помещении. Все дело в том, что при таком расположении кабель обязательно перегреется, и теплый пол попросту придет в негодность. Подбирая шаг укладки витков, нужно отталкиваться от требуемой мощности теплого пола и эксплуатационных характеристик самого кабеля.

Когда кабель смонтирован, необходимо установить температурный датчик в гофрированной трубке. Для установки датчика обычно подбирается место между витками кабеля, удаленное от стены на расстояние около 0,5-1 метра. Часть провода, обеспечивающая соединение термостата и температурного датчика, укладывается в вертикальной штробе.

Какое напольное покрытие подойдет на теплый пол

Большую ошибку делают те, кто планирует на теплый пол укладывать паркет или толстое деревянное покрытие. Дерево плохо проводит тепло и будет препятствовать нагреванию помещения.

КПД такого обогрева может оказаться даже ниже, чем у радиаторного, а расходы на отопление – слишком большими.

Идеальное покрытие для теплого пола – это каменная, керамическая или керамогранитная плитка. Нагревшись, она прекрасно будет держать тепло, и это лучший вариант для кухни или ванной. В помещениях, где пол теплый – очень любят играть дети, да и ходить босиком там приятнее, чем по деревянному паркету.

Чуть худший вариант напольного покрытия, но более подходящий для гостевой комнаты или спальни – линолеум и ламинат. Эти материалы хорошо пропускают тепло, и не понизят КПД водяного теплоснабжения. При этом ламинат следует выбирать минимальной толщины, а линолеум – без утепляющей подложки.

Важно! При нагреве многие синтетические материалы могут выделять вредные испарения.  Поэтому напольные покрытия с химическими компонентами обязательно должны иметь отметку производителя о возможности их эксплуатации в жилых помещениях на теплом полу.  Поэтому напольные покрытия с химическими компонентами обязательно должны иметь отметку производителя о возможности их эксплуатации в жилых помещениях на теплом полу

 Поэтому напольные покрытия с химическими компонентами обязательно должны иметь отметку производителя о возможности их эксплуатации в жилых помещениях на теплом полу.

Подготовительные работы

Перед укладкой всех трех видов электрических полов выполняются подготовительные работы, причем они одинаковы.

Первое, что делается – это выбирается место расположения терморегулятора.

Он может располагаться на любой из стен. Единственное, место его расположения должно иметь хороший доступ для управления системой и как можно ближе находиться к электросчетчику.

При этом не рекомендуется устанавливать регулятор ниже 30 см от поверхности пола.

После определения места расположения регулятора перфоратором со специальной насадкой в стене делается посадочное место.

Также понадобиться проделать штробы для укладки монтажных концов системы, которыми она будет подключаться к регулятору.

При этом эти концы лучше укладывать не в одну штробу, а проделать их две на небольшом расстоянии друг от друга.

Одна из штробов будет использоваться для укладки датчика температуры.

После этих работ подготавливается поверхность пола, на которую будет укладываться система.

Если имеется напольное покрытие, то его лучше демонтировать, а саму систему класть на основную стяжку пола.

При этом стяжку нужно подготовить. Все неровности поверхности нужно убрать.

Затем пол нужно очистить от мусора и обработать поверхность грунтовкой, обеспечивающей лучшее сцепление поверхности с другими материалами.

Далее приступают непосредственно к монтажу системы на пол.

Вот на этом этапе порядок выполнения работ отличается в зависимости от выбранного вида теплого пола.

Укладка кабельного теплого пола

Вначале рассмотрим, как монтируется кабельная система, которая, к стати, может использоваться и для обогрева кровли и водостоков в доме.

После обработки поверхности грунтовкой, производится предварительная разметка с учетом всех отступов и расстояний между кабелями и мест, где он не будет располагаться.

Также следует правильно определиться с укладкой, чтобы монтажные концы кабеля выходили к месту установки регулятора.

Затем для лучшей теплоотдачи вся поверхность пола покрывается теплоизолирующим слоем

При этом важно правильно выбрать его толщину

Если под комнатой располагается другая жилая отапливаемая комната, то будет достаточно термослоя толщиной 3-4 мм.

Если снизу комната не отапливаемая – термоизоляционный слой нужен толще.

После укладки термоизоляционного слоя на его поверхности закрепляются монтажные алюминиевые ленты кабеля.

Эти ленты устанавливаются на поверхности с расстоянием в 1 метр между собой. При этом они должны располагаться перпендикулярно основному направлению кабеля.

Крепление лент производить лучше дюбелями.

Закончив с установкой монтажных лент, приступают к укладке самого кабеля.

Первым делом протягивают монтажный конец кабеля к месту расположения регулятора и закрепляют его фиксаторами монтажной ленты.

После укладывают остальной кабель с закреплением его на ленте и соблюдением расстояния между отрезками кабеля, а также стенами.

Далее производится установка терморегулятора в посадочное место, подключение к нему монтажных концов кабеля, подсоединение его к электрической сети дома.

Затем переходят к укладке датчика температуры.

Для предотвращения возможного повреждения, его лучше поместить в гофрированную пластиковую трубку, при этом со стороны положения датчика закрыть ее пробкой.

Датчик, защищенный гофрой укладывается на пол, строго по центру между двумя отрезками кабеля.

После этого проделанные штробы с вложенными в них кабелями заделываются алебастром.

На этом этапе можно провести пробный запуск системы.

Установив минимальную температуру на терморегуляторе, а затем с постепенным ее повышением проверить работоспособность.

Если все нормально, можно приступать к завершающим работам.

Чтобы защитить кабель от возможных повреждений, на поверхность основной стяжки, с уже уложенной системой, наносится дополнительная цементно-песчаная стяжка.

Но толщина ее не должна быть большой – 3-4 см. Такая стяжка полностью закроет собой кабель, защищая его от повреждений.

После на высохшую стяжку наноситься напольное покрытие.

Теплый кабельный пол в разрезе.

Как делают в деревянном доме.

Укладка теплых водяных полов – преимущества и недостатки системы

Преимущества

• Благодаря использованию теплых водяных полов появляется возможность обогрева больших площадей при весьма значительной экономии теплоэнергии.
• Обеспечивают равномерный нагрев помещения, без холодных или перегретых участков.
• Позволяют получить как можно более комфортный для проживания человека температурный режим.
• Не нуждаются в специальном техническом обслуживании в процессе эксплуатации.
• Борется с сыростью, при этом поддерживая оптимальный уровень влажности в помещении.
• Теплый пол водяной, укладка  которого занимает минимум времени, способен прослужить не менее 50 лет.
• Не создают электромагнитных полей.
• На одну единицу площади ограниченный размер нагрузки. Как правило – меньше, чем у инфракрасной пленки или кабельного пола.
• При повреждении одного участка или секции, а также последовательном подключении трубопровода отключение этой части и дальнейшая эксплуатация системы невозможны. В подобных случаях потребуется проведение дорогостоящего ремонта.

Недостатки

• длительный и относительно сложный монтаж;
• неудобства связанные с долгой и кропотливой укладкой;
• необходимость армирования трубы либо стяжки;
• необходимость использования гидроизоляционного слоя, то есть пленки;

Основные способы монтажа труб

Различают всего два способа укладки труб для обустройства теплого пола – настильный и бетонный. В первом методе для основания применяются готовые материалы: утеплитель-полистирол и панели модульного или реечного типа. Здесь нет мокрых работ, требующих долгого высыхания, поэтому укладка происходит быстро.

При использовании второго варианта сеть обогрева замуровывается стяжкой. В зависимости от толщины бетона рассчитывается время на его полное высыхание. Предстоит выдержка 28 дней для укрепления и только после разрешается монтировать выбранное напольное покрытие. Это самый трудоемкий и финансово-затратный способ.

#1: Укладка на профильные теплоизоляционные плиты

Обустройство теплой напольной системы подобным методом является самым простым. В качестве основы здесь применяются маты утеплителя-полистирола.

Стандартные параметры таких плит 30*100*3 см. В них есть пазы и невысокие столбики, на которые выполняется укладка финишного материала.

В этом случае заливка бетонной стяжкой необязательна. Если для настила полов будет применяться плитка или линолеум, изначально на основу будут настланы гипсоволокнистые листы. Толщина таких плит должна составлять не менее 2 см.

#2: Устройство по модульным и реечным панелям

В большинстве случаев, такие панели используются в домах, возведенных из дерева. Крепление труб для обустройства теплого пола выполняется на черновом основании.

Модульная система обустраивается панелями ДСП, толщиной в 2,2 см, на которые и укладываются линии обогрева. Эти модули оснащены каналами для размещения фиксирующих пластин из алюминия. При этом методе укладки слой утеплителя будет располагаться в деревянном перекрытии.

Все полосы размещаются с дистанцией в 2 см. Отталкиваясь от применяемого шага между трубами, эксплуатируются полоски соответствующей длины (15–30 см) и ширины (13-28 см).

Чтобы сократить тепловые потери на пластинах устанавливают защелки для труб. Если для финишного покрытия пола был выбран линолеум, на трубы укладывают один слой гипсоволокнистых плит, если ламинат или паркетная доска – обходятся без них.

Реечная система настила практически идентична модульной, однако в ней применяются не панели, а планки, минимальная ширина которых равна 2,8 см.

Укладка производится непосредственно на лаги с шагом 40-60 см, а расстояние между рейками – не менее 2 см. Для теплоизоляции выбирают экструдированный пенополистирол или волокнистую минеральную вату.

Оба способа больше подходят для деревянных полов. В других случаях выбирают более сложный вариант с бетонной стяжкой.

#3: Монтаж трубопровода по стяжке

Несмотря на трудоемкость процесса, монтаж сети обогрева с бетонной стяжкой является наиболее востребованным.

Процесс состоит из следующих этапов:

1. В первую очередь подготавливается основа. Неровности чернового пола устраняются с помощью перфоратора.
2. Первым слоем идет гидроизоляционный материал. Он стелется полосами таким образом, чтобы края накладывались друг на друга на 20–30 см. Также пленка должна заходить и на основание стен на 15 см. Строительным скотчем проклеиваются стыки.
3. Поверх него стелется термоизоляция.
4. Между будущей заливкой и стенами проклеивается демпферная лента. Это действие требуется для компенсации расширения стяжки в момент нагревания полов.
5. Укладка армирующей сетки. Она способствует увеличению прочности стяжки.
6. На арматуру по выбранной схеме с помощью пластиковых затяжек, крепятся трубы.
7. Контрольная проверка системы теплый пол осуществляется методом заполнения ее жидкостью и опрессовки.
8. Далее производится установка направляющих маячков.
9. Финишный этап – заливка цементной стяжки.

Для помещений с большой площадью следует использовать метод секторного деления, с ячейками не более 30 м 2 . Для каждого из них необходимо обустраивать индивидуальный контур.

Если нижний этаж отапливается, то в качестве утеплителя используется пенополистирол толщиной 20–50 мм. Когда снизу находится цокольный неотапливаемый этаж или подвал, толщина теплоизоляции должна быть 50-100 ммЗаливка теплых полов бетонно-песчаной смесью может выполняться на армирующую сетку или без нее.

Если в роли утеплителя выступают пенополистироловые плиты с разъемами под контуры, применение сетки необязательно.

Когда будет использоваться стандартный термоизоляционный материал, для фиксации теплопроводящей линии используют тонкую полимерную или металлическую сетку.

На нашем сайте есть серия статей, посвященных проектированию, монтажу и подключению водяных теплых полов.

Сравнительный анализ

Срок службы кабельного пола меньше, чем водяного контура

Водяной пол имеет самый сложный тип конструкции и отличается большой трудоемкостью его организации. Могут быть запреты по установке такого отопления в многоэтажных домах по причине опасности протекания теплоносителя с верхних этажей на нижние. По энергоэффективности он может быть более выгодным, чем электрический и срок службы его тоже выше.

Электрический греющий контур на основе резистивного шнура имеет упрощенный тип монтажа и не требует строгой горизонтальной укладки, как жидкостный. Затраты на его установку также меньше, его можно прикрыть плиточным клеем практически у поверхности напольного покрытия. Срок службы у электрического отопителя меньше, чем у жидкостного, и он создает магнитные волны, вредные для человека.

Инфракрасный излучатель выигрывает у двух предыдущих вариантов простотой и малыми затратами на установку. Его можно положить непосредственно под плитку, ламинат или линолеум. По энергоэффективности он на 60% практичнее, чем змеевик на основе нагревательного шнура.

Особенности расчета необходимых материалов

После выбора вида теплых полов следует произвести расчет требуемых материалов.

К примеру, если выбрана кабельная система, следует определиться с общей длиной кабеля для укладки.

Для этого нужно учитывать несколько факторов:

• Под мебелью кабель не должен располагаться, поэтому при определении параметров комнаты, площадь, отведенная под нее не должна учитываться;
• Кабель не должен подходить вплотную к стенам. Минимальное расстояние от кабеля до стен должно составлять 5 см;
• Самым распространенным способом укладки является «змейка». При такой укладке кабель тянется по всей ширине или длине комнаты, не доходя до стены, заворачивается и прокладывается к противоположной стене, где опять заворачивается. Таким способом покрывается вся отведенная под систему площадь пола. При этом расстояние между параллельно лежащими частям кабеля должна составлять не менее 8 см.

Расчет количества термоматов или инфракрасной пленки значительно проще, к примеру секция термомата имеет ширину 50 см, а длина может достигать 30 м. Поэтому высчитать количество требуемых материалов не будет очень сложно.

Такую же ширину имеет и инфракрасная пленка, но длина ее не может превышать 8 м.

Можно использовать формулу.

Шаг 2. Установка коллекторного шкафа

Если  с первым шагом у Вас все в порядке, то начать монтаж водяного теплого пола своими  руками необходимо с установки коллекторного шкафа согласно проекту (если он конечно есть). Если он скрытно расположен, необходимо заранее выбить перфоратором нишу в стене и установить таким образом, чтобы рядом не находились провода и не ниже уровня пола. Иначе будут проблемы с подачей воды. Если устанавливается автоматика, то необходимо заранее проштробить выемки, чтобы проложить электропроводку. После, подвести магистральный трубопровод подачей обратки. Все работы по устройству теплого пола необходимо проводить до финишной штукатурки и установки дверных коробок. Установить настенный коллекторный шкаф еще проще, установите его на стену, выровняйте поверхность, зафиксируйте и подводите трубы.

Если проекта у Вас нет, то коллекторный шкаф желательно поставить ближе к центру этажа, чтобы ветки теплого пола были плюс-минус одинаковые по длине.

О видах теплых полов

Прежде чем знакомиться с различными системами обогрева теплых полов, необходимо отметить, что для жителя многоэтажного городского дома доступным будет только электрический подогрев. Поэтому именно вариант монтажа теплого пола такого типа и присущие ему особенности будут рассмотрены ниже. Не вдаваясь в конструкцию самих нагревательных элементов, являющихся основой всей системы обогрева, необходимо отметить такие виды теплых полов:

• кабельные;
• с использованием нагревательных матов;
• инфракрасные или пленочные.

Монтаж пленочного теплого пола прост и понятен, хотя и он обладает своими тонкостями. Однако  с целью более подробного ознакомления с теплыми полами, остановимся на нюансах, присущих первым двум типам.

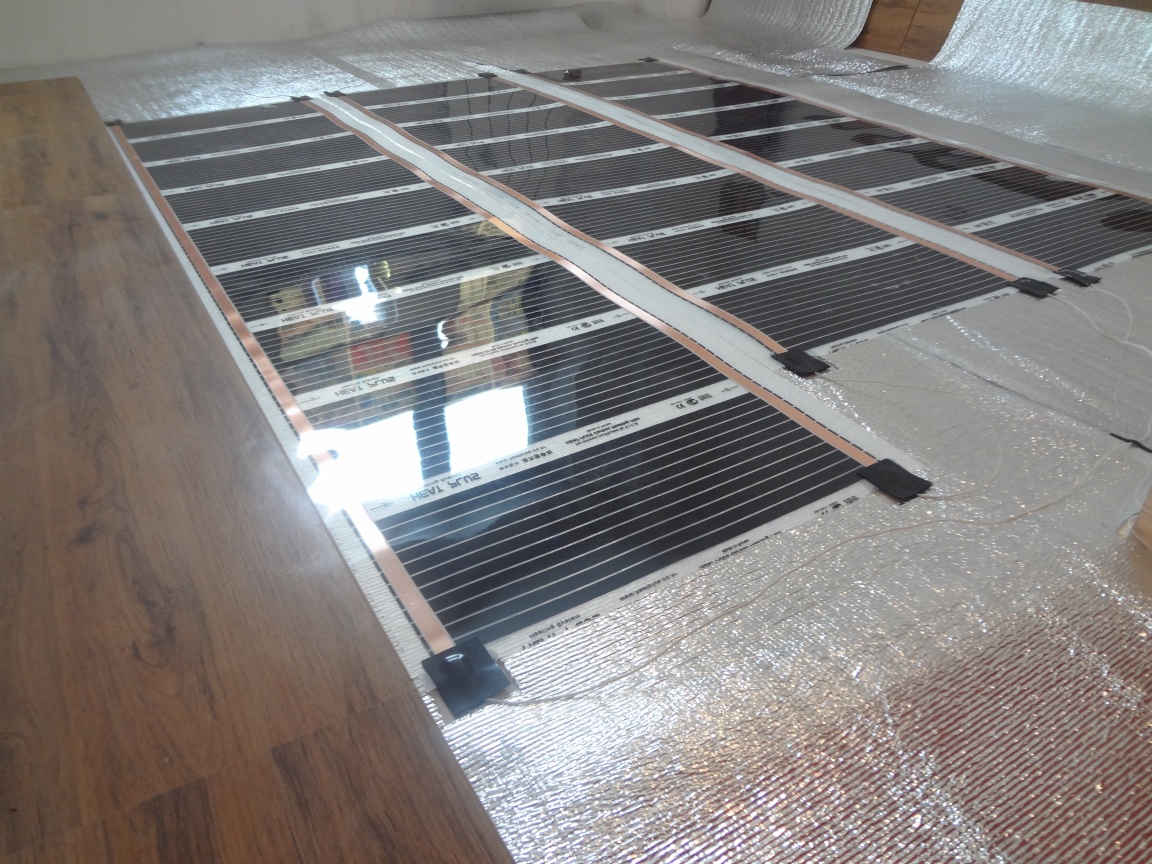

Пленочный пол

Немного забегая вперед, стоит отметить основную сложность монтажа теплого пола с использованием кабеля. Это создание на поверхности пола дополнительной стяжки, повышающей уровень пола на величину до восьми сантиметров. Во многих случаях это является неприемлемым, но существует и другой подход, позволяющий выполнить монтаж теплого пола без таких затруднений.

Про покрытия теплых полов

Обычная практика – монтаж теплого пола под плитку, т.е. в роли финишного покрытия будет выступать кафель или керамогранит. Сами эти материалы холодные, и их обогрев в процессе эксплуатации придаст им дополнительные положительные свойства.

В качестве покрытия для теплого пола могут быть использованы и другие материалы, в частности паркет или ламинат. Но когда выполняется монтаж теплого пола под плитку, на мощность пола накладывается меньше ограничений.

При определении окончательного покрытия теплого пола надо учесть, где он располагается. Чаще всего он востребован на кухне, в ванной комнате, в коридоре, т.е. там, где достаточно жесткие условия эксплуатации. Поэтому выбор для таких мест кафеля в качестве отделочного материала вполне оправдан, а выполнение монтажа теплого пола под плитку поможет смягчить окружающие условия и придать помещениям дополнительный комфорт.

Теплый пол в ванной комнате

Классификация теплых полов

Благодаря желанию людей улучшить качество жизни появились новые системы подогрева пола. Речь идет о таких видах, как инфракрасный пол, термоматы, кабельная и водяная системы. Рассмотрим каждую из разновидностей отдельно.

Классификация теплых полов

Инфракрасный

Под термином «инфракрасный теплый пол» подразумевается система, основой которой является тонкая нагревательная пленка. При подключении системы к питанию углеродная пленка излучает инфракрасные лучи, нагревающие не воздух в помещении, а предметы. Система успешно используется в качестве дополнительного или основного вида отопления дома. К преимуществам данной разновидности относится универсальность системы, ведь ее можно монтировать под любое напольное покрытие.

Инфракрасный теплый пол

Термоматы

Это современный метод подогрева пола, при котором на основание укладываются специальные маты, питающиеся от электричества. При монтаже термоматов уровень пола в доме остается практически неизменным. Функцию нагревательного элемента в термоматах выполняет карбон (углеродный порошок).

Термоматы или тонкокабельный пол

Кабельный

Классическая система подогрева пола, состоящая из нагревательных секций. Изначально в домах монтировались одножильные электрические полы, но со временем система модернизировалась. Теперь кабельная система представляет собой двужильный теплы пол или специальный экран, выполненных из фольги. Монтаж и эксплуатация системы очень просты, из-за чего кабельный пол пользуется высоким спросом на рынке.

Кабельный теплый пол

Водяной

Одна из самых распространенных разновидностей теплого пола, используемая преимущественно в коттеджах или частных домах. Если говорить о старых многоэтажных домах, то монтировать водяной пол там не рекомендуется из-за возвращения охлажденной воды из контура теплого пола обратно в стояк. Это приведет к тому, что соседи будут из крана получать не горячую воду, а прохладную. К основным преимуществам теплого водяного пола можно отнести экономию на электричестве. Если технология монтажа была соблюдена, то водяная система будет работать практически со всеми видами напольных покрытий.

Водяной теплый пол

Профильные маты для укладки теплого пола

Теплый пол на основе нагревательного мата

Термоматы более удобны и практичны, поскольку их проще укладывать, а кабель, который встроен в мат, более устойчив к механическим повреждениям и не заламывается. Как правило, толщина провода в термоматах не превышает 45 мм. Его закрепляют в армирующей стекловолоконной сетке, которая чаще всего имеет форму квадрата со стороной 50 см, хотя существуют и другие типоразмеры.

В жилых помещениях используются, как правило, термоматы с двухжильными кабелями и дополнительным экранированием. Наличие экранирующего слоя, располагающегося под изоляцией, позволяет исключить возникновение электромагнитных помех, способных повлиять на работу чувствительной электротехники в помещении: телевизоров, радиоприемников, компьютеров, спутниковых и кабельных TV-тюнеров.

Также в термоматах изначально предусматриваются встроенные гофры, в которые закладывают датчики температуры. Гофрированная трубка защищает чувствительный термоэлемент от агрессивных воздействий и влаги, а также позволяет легко проводить его замену в случае поломки.

Особенности монтажа матовых полов

Обустройство теплого пола с термоматами требует меньше времени и усилий, чем при использовании отдельных кабелей. В процессе монтажных работ расходуется меньше стройматериалов, и установка электропола заметно удешевляется.

Последовательность монтажа термоматов.

Общая последовательность действий такова:

• На подготовительном этапе нужно очистить пол и обработать его тонким слоем грунтовки, чтобы избавиться от мелких неровностей, заполнить трещины и устранить незначительные перепады высоты.
• На основание, покрытое грунтовкой, укладываются нагревательные маты. Их направление и расположение не имеет принципиального значения. Термоматы можно укладывать только после окончательного затвердевания грунтовочного состава.

По термоматам заливается бетонная стяжка, которая в дальнейшем должна полностью затвердеть и просохнуть. Пока бетон остается влажным, нельзя переходить к укладке верхнего слоя (например, ламината). Если в качестве финишного покрытия выбрана плитка, то вместо цементной стяжки на нагревательные маты наносится плиточный клей специально предназначенный для теплых полов.

После этого рекомендуется оставить помещение на пару недель, затем его можно полноценно эксплуатировать.

Важный момент: согласно ПУЭ (правилам устройства электроустановок), матовый электропол нужно подключать к сети 220 В только через устройства защитного отключения. УЗО позволит исключить вероятность поражения людей электрическим током при случайном повреждении токопроводящих элементов в матах. Не стоит пренебрегать этим требованием безопасности, поскольку бетон, напольная плитка и другие стройматериалы при повышенной влажности способны проводить ток. Соответственно, при малейших повреждениях изоляции кабелей, из которых состоят термоматы, может произойти утечка электричества, и при хождении босиком по полу можно получить удар током.

Схема подключения теплого пола от радиатора

Это специальные комплекты, предназначенные для подключения одной петли теплого пола на площадь 15-20 кв.м. Выглядят как пластиковая коробка, внутри которой в зависимости от производителя и комплектации, могут находиться ограничители по температуре теплоносителя, ограничители температуры воздуха в помещении и воздухоотводчик.

Теплоноситель поступает в петлю подключенного водяного теплого пола прямо из высокотемпературного контура, т.е. с температурой 70-80оС, остывает в петле до заданной величины и заходит новая партия горячего теплоносителя. Дополнительный насос здесь не требуется, должен справляться котловой.

Недостатком является низкий комфорт. Зоны перегрева будут присутствовать.

Достоинство данной схемы подключения водяного теплого пола в легкой установке. Применяются подобные комплекты, когда малая площадь теплого пола, малое помещение с нечастым пребыванием жильцов. Не рекомендуется устанавливать в спальнях. Подойдет для отопления санузлов, коридоров, лоджий, и т.д.

Подведем итог и сведем в таблицу:

Вид подключения	Комфорт	Эффективность	Монтаж и        настройка	Надежность	Цена
Обычный газовый,ТТ или дизельный	±	±	+	±	+
Конденсационный котел или тепловой насос	+	+	+	±	—
Трехходовой термостатический клапан	±	±	+	+	±
Насосно-смесительный узел	+	+	±	+	—
Термомонтажный комплект	—	±	+	+	+

Мастера-сантехники и эксперты по теплогазоснабжению рекомендуют избегать схем подключения водяного теплого пола к рабочим ветвям отопления. Греющие контуры теплового пола лучше запитывать прямо на котел, чтобы обогрев пола мог функционировать независимо от батарей, особенно в летнее время.

Монтаж сухого теплого пола

Если Вы имеете свой дом с автономной системой отопления и хотите установить теплый пол на деревянную основу, то это возможно. Используется «сухая» технология, основанная на применении теплообменных профильных пластин из металла. Однако, многие утверждают, что такой способ малоэффективен, лучше использовать способ с трубами, залитыми стяжкой. Необходимо будет создавать каналы-пазы для труб, устанавливать специальное оборудование.

Процесс сборки сухих теплых полов намного проще, чем по бетону. Необходимо соблюдать определенные требования при монтаже:

1. Замените изношенные доски, очистите пол от грязи.
2. Произведите антисептическую пропитку.
3. Замажьте щели шпатлевкой для древесины, выполните тонкую стяжку там, где есть большие перепады уровня пола или застелите всю поверхность фанерой или листами OSB, плотно подгоняя их друг к другу.
4. Утеплитель можете расположить под полом между лагами.
5. Расстелите пленку из полиэтилена (толщина 200 мкр) для гидроизоляции, при помощи скотча соедините стыки.
6. Разложите демпферную ленту по краям.
7. Маты плотно приложите к стенам и скрепите замками.
8. Клеем обработайте стыки, дайте высохнуть.
9. Разметьте укладку труб, диаметр которых 16 мм на 80 м длины контура «змейкой» и 20 мм на 100 м контура «спиралью».
10. Теплораспределительные пластины из металла (алюминия, стали или меди) поместите в пазы или между бобышками, положите в их отверстия трубы. Между пластинами не оставляйте зазоры. Для выравнивания всей системы на местах изгибов разместите подложки из полиэтилена.
11. Всю систему застелите специальной пленкой, куски скрепите при помощи скотча.
12. Положите ГВЛ или фанеру и скрепите листы между собой саморезами. Используйте шахматный порядок при укладке 2 слоя, стыки соедините клеем ПВА.
13. Положите подложку на водяной теплый пол, затем пластины ламината.

Модульные и реечные типы теплых водяных полов

Такие системы чаще всего применяются в деревянных домах. Укладка труб осуществляется на черновой основе пола или на лаги.

В модульной системе применяются готовые ДСП панели для укладки труб. Их толщина составляет 2,2 см. В модулях имеются каналы для крепежных алюминиевых пластин и труб. Утеплитель при таком способе укладки монтируется в деревянном перекрытии.

Полосы монтируются с промежутком в 2 см. Исходя из шага меж трубами, используются полоски длиной 15-30 см и шириной:

• 13;
• 18;
• 28 см.

Чтобы теплота не терялась, пластины оснащаются трубными защелками. Если чистовым покрытием полов будет линолеум (смотрите какой линолеум и какой теплый пол лучше выбрать, инструкция как произвести укладку) на трубы следует настелить один слой плит ГВЛВ. Когда финишной облицовкой является ламинат, паркет, то можно обойтись без него.

Реечная разновидность настильных систем почти идентична модульной. Разница состоит в том, что вместо панелей в ней применяются планки шириной от 2,8 см.

Промежуток меж рейками в модулях должен составлять не меньше 2 см. Реечная система укладывается лишь на лаги. Шаг между ними должен составлять 40-60 см. как теплоизоляционный материал в данном случае применяется пенополистирол либо минеральная вата.

Укладка труб

Для фиксации труб на своем месте обычно используется монтажная сетка. Такая сетка изготавливается из металла или пластика, имеет 100-мм ячейки и раскладывается поверх теплоизоляционного слоя. На этой сетке в соответствии с готовой схемой укладываются трубы, которые в дальнейшем нужно зафиксировать проволокой или специальными пластиковыми хомутами. Использование сетки обеспечивает увеличение прочности стяжки за счет армирования, но при этом повышает количество трудозатрат.

Еще один вариант крепления труб предполагает использование специальных полистирольных матов, спроектированных специально для теплых полов. Такой материал может одновременно выполнять функцию теплоизоляции и фиксатора. Наружная сторона матов имеет выступы, в которые можно укладывать трубы и фиксировать их. Полистирольные маты достаточно дороги, но и работать с ними очень просто.

В любом случае, какая бы технология укладки теплого пола под стяжку не была выбрана, все равно есть ряд правил, которые нужно соблюдать при работе. Так, трубы, несмотря на их гибкость, лучше слишком сильно не изгибать. Наступать на трубы и ронять на них тяжелые предметы тоже не стоит – поврежденную хотя бы на одном небольшом участке трубу придется менять полностью.

Труб для теплого пола нельзя нарезать заранее. Сначала нужно подключить ее к подающему коллектору, потом довести до обратки, и только после этого ее можно отрезать. Натягивать трубы с целью экономии не стоит, равно, как и составлять один контур из нескольких отдельных труб – такие операции негативно скажутся на надежности собранной конструкции.

Если для укладки используется схема «змейка», то начинать укладку труб желательно с наружной стены или окна – это позволит компенсировать снижение температуры из-за тепловых потерь. Спиральная укладка такого требования не предъявляет, поэтому трубы можно располагать любым удобным способом.
