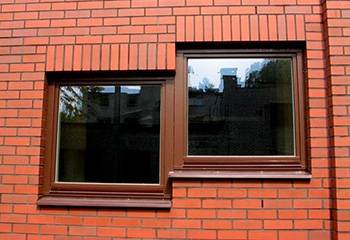

Правильный монтаж пластиковых окон в кирпичном доме

Варианты фиксации окон в стенах из ячеистого бетона

Для правильной работы окна важное значение имеет температура на внутренней поверхности ограждающей конструкции. Во избежание повреждения, которые могут быть вызваны влагой, температура во всей плоскости, отделяющей внутреннюю часть здания, должна быть больше13ºC

Это связано с так называемой, точкой росы. Точка росы — это температура, при которой воздух при заданной температуре и относительной влажности больше не в состоянии принять большее количество воды. Температура точки росы определяется, как температура, при которой относительная влажность поверхности достигает 100%, а воздух насыщен.

Ниже описаны различные варианты фиксации окон в стене из ячеистого бетона 24 см толщиной, с внешним слоем теплоизоляции толщиной 15 см. Дополнительные условия: температура наружного воздуха -5 °С, внутри +20 °С.

• Окно монтируется в середине толщины стенки, рама не защищена слоем изоляции : Изотермы 10 и13 °C проходят в половине толщи стены и очень близко к внутренней поверхности стыка окна со стеной. Очень большое расстояние между изотермами при температуре ниже 13 °C. Выхолаживается значительная часть стены и монтажные швы.
• Окно монтируется в середине толщи стены, рама закрыта слоем изоляции : Изотерма 10 °С в значительной степени смещается наружу, а изотерма 13 °С — ближе к наружной поверхности стены. Выхолаживается значительная часть стены, но выше температура поперечного сечения монтажного шва.
• Окно монтируется на уровне внешней плоскости стены, рама не защищена слоем изоляции : Изотермы 10 и 13 °C смещаются на внешнюю сторону стены. Очень высокая плотность изотерм на стороне низких температур.
• Окно монтируется на уровне внешней плоскости стены, рама защищена слоем изоляции : Изотерма 10 °C полностью проходит вне плоскости стены. Почти всё сечение стены и монтажный шов имеет температуру выше 10 °С. Изотерма 13 °С значительно отдалена от внутренней поверхности монтажного шва.
• Окно монтируется во внешнем слое изоляции, рама не защищена слоем изоляции : Изотермы 10 и 13 °C полностью смещены на внешнюю сторону стены. Высокая концентрация изотерм на стороне низких температур. Сильное выхолаживание монтажного шва. Очень близко прохождение изотермы 13 °C по отношению к внутренней поверхности.
• Окно монтируется во внешнем слое изоляции, рама защищена слоем изоляции : Изотермы 10 и 13 °C смещены наружу, вглубь изоляционного слоя. Низкое выхолаживание монтажного шва.

  Таким образом, наименее предпочтительно монтировать окно в середине толщи стенки без защиты рамы слоем теплоизоляции. Кроме того, в таком варианте в помещение поступает меньше света.

Пошаговая инструкция по монтажу пластикового окна

Итак, заказанное окно доставлено, проем для него подготовлен. Каковы дальнейшие действия?

В первую очередь вскройте заводскую упаковку и проверьте оконную систему на целостность и комплектацию. Часто при упаковке заказа необходимые части теряются или в процессе транспортировки случаются механические повреждения.

После осмотра проверьте, верны ли размеры у оконной системы. После этого можно перейти непосредственно к монтажу.

При монтаже целой рамы, со стеклопакетами и фурнитурой, к раме присоединяют пластины из металла, через которые оконную систему крепят к стене. Стоит предупредить сразу – подобный способ установки применяется часто, но при сильном ветре или усадке проема раму может перекосить. Небольшое окно, расположенное на нижних этажах в регионах, где нет сильных ветров, можно устанавливать и без разборки. А вот массивные окна, на высоких этажах или при условии сильных ветров ставят на анкера.

Пошаговая инструкция по монтажу пластикового окна с полной разборкой:

1. Снимается створка окна:

• Окно закрывают (расположение ручки — вниз).
• С помощью отвертки снимаются пластиковые накладки с петель.
• Обеспечивающий подвижное соединение штифт на верхней петле, тоже вытаскивают. Для этого на него следует надавить до тех пор, пока он не выдвинется снизу. Подхватите его плоскогубцами и тяните вниз до полного извлечения.
• Откройте замок, придерживая створку сверху. Ручку для этого поверните в горизонтальное положение. Створку приподнимите, чуть наклонив на себя и снимите ее с нижнего штифта.
• Снимается стеклопакет на глухаре. Он крепится штапиками, которые следует аккуратно демонтировать.

• В просвет между рамой и штапиком вставьте что-то крепкое и узкое, например шпатель. Начинать следует с одной из длинных сторон.
• Отодвиньте штапик в сторону от рамы шпателем.
• Двигайтесь по всей длине, пока штапик не отделится полностью, после чего извлеките его.
• С короткой стороны достаточно поддеть освободившийся край и потянуть вверх.
• Разместите окно под наклоном и извлеките стеклопакет.
• Удалите уплотнители и фурнитуру.
• Разместите раму в проем и убедитесь, что установочный зазор по всему периметру одинаков.
• Сделайте разметки для креплений и извлеките раму.

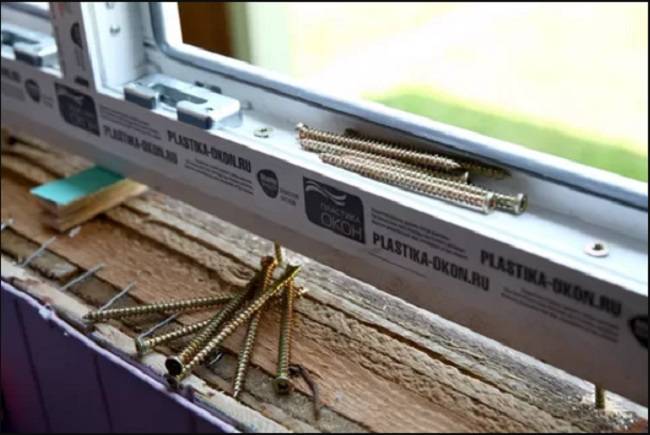

• Просверлите отверстия на месте отметок для анкеров.
• Снова установите систему в проем и выровняйте ее положение по вертикаль и горизонтали при помощи водяного уровня.
• Проверьте, что рама стоит максимально точно по уровню, и переходите к этапу закрепления. Для этого в просверленные ранее отверстия вставляют анкера и крепят их к стене.
• Установите и закрепите створки.
• Верните на место стеклопакеты, разместив их на специальные прокладки.
• Зафиксируйте стекла штапиками, начиная сверху и заканчивая нижними.
• Плотно закройте створки и с применением отвеса и уровня проверьте еще раз точность установки.
• Залейте зазор монтажной пеной. Помните, что пена расширяется при высыхании и способна деформировать профиль, поэтому заливку производите только после полной установки системы, плотно закрыв окно.
• Установите фурнитуру и закрепите ее.
• Проведите монтаж отлива и подоконника, пока есть доступ к нужным позициям.

Снаружи по возможности заклейте пенный шов после высыхания гидроизоляционной лентой, чтобы пена со временем не разрушилась от морозов и осадков.

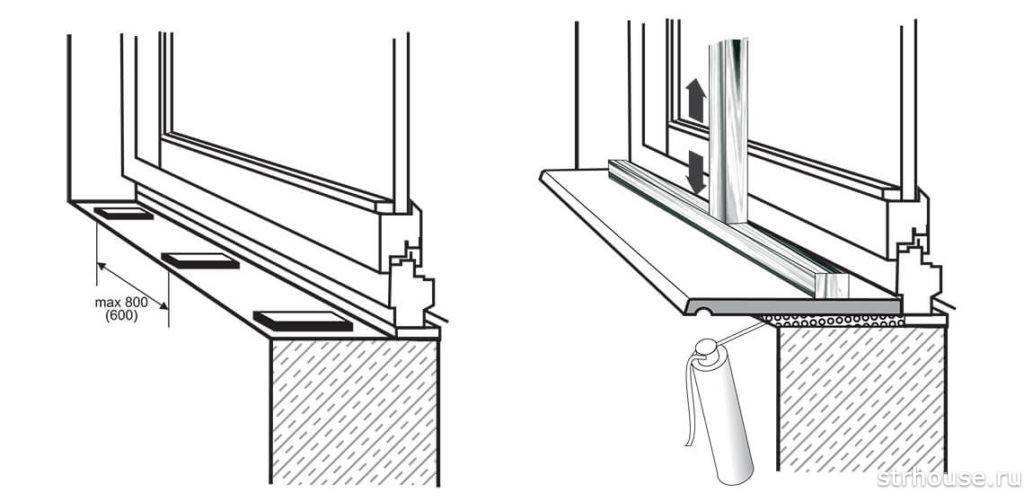

Установка подоконника

Для установки подоконника выполните следующие действия:

• Отмерьте необходимый размер подоконного полотна и отрежьте лишнее при помощи электрического лобзика или пилы;
• Плотно прижмите подоконник к оконному профилю;
• Если есть большой зазор, в дальнейшем его заделывают силиконовым герметиком;
• Крепко прижмите подоконник в основанию, проверяя ее на проседание;
• Если подоконник стоит крепко и ровно, приклейте его к основанию пеной;
• Сверху поставьте груз, чтобы обеспечить полное прилегание к поверхности;
• Через сутки уберите излишки пены и заклейте лентой стыки.

Особенности метода

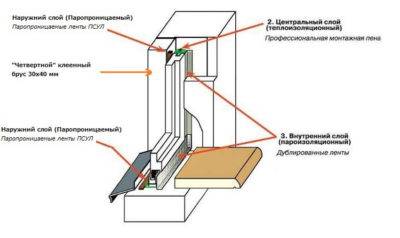

При «теплом» монтаже ПВХ-профиля используют 3 слоя изоляции – у каждого слоя свои свойства.

1. Изоляционный материал внутри служит экраном для тепла и предупреждает попадание влаги и водяных паров на конструкцию из здания.
2. Слой посередине – это звуковой и тепловой изолятор.
3. Главная задача уплотнения снаружи – это предотвращение проникновения внутрь влаги при одновременном ее удалении изнутри здания наружу.

В таком монтаже ПВХ-окон применяют все современные технологии, связанные с остеклением пластиковым оконным профилем. Если мастера по монтажу профильных систем заявляют, что не выполняют данный вид монтажных работ, от некомпетентного подрядчика лучше отказаться. Иначе не избежать неприятностей от пластиковых окон холодной зимой и знойным летом.

Технологически «теплый» монтаж – это процедура специализированного уплотнения участков конструкции, на которых зафиксирован оконный профиль. Благодаря такой технологии теплоизоляция пластика может увеличиться на 200%, а комната лучше проветриваться. Это существенно влияет на счета за отопление и микроклимат внутри помещения – вы будете избавлены от образования грибка.

Выбравшие эту технологию отмечают комфортную температуру в помещении, а также то, что конструкционные и изолирующие материалы остаются сухими. Таким образом, минимальна вероятность возникновения плесени на участках соединения окна и стены, а также промерзания стен зимой. Это очень актуально при теплом остеклении балконов.

Этап 5. Установка пластикового окна

Установка пластикового окна

Шаг 1. Вначале по всему периметру ставятся деревянные клинья, на них устанавливается окно (так будет легче выравнивать конструкцию), лишь после этого производится крепление к стене. Подложки можно оставить – они послужат дополнительным крепежом.

Схема установки пластикового окнаПример подсоединения окна снизу к проему

Шаг 2. Отсутствие профиля-подставки можно считать грубым нарушением норм ГОСТа, т. к. он не только нужен для устойчивости, но и дает возможность установить отлив с подоконником. В отсутствие профиля их крепят непосредственно к раме, что нарушает ее герметичность.

Правильное расположение подставочного профиля показано на схеме.

Схема установки окна

Шаг 3. Дальше проверяется ровность окна в трех плоскостях, для чего используется монтажный уровень и отвес. Характерно, что традиционные пузырьковые уровни для этого не подойдут ввиду недостаточной точности измерений, поэтому лучше использовать лазерный.

УплотнителиПроверка уровнемКрепление рамыЗапенивание

Шаг 4. Если окно встало ровно, то его закрепляют анкерами. Для этого перфоратором через заранее приготовленные отверстия в конструкции бурится стена (примерно на 6-10 см). Фиксируются (не окончательно) нижние анкеры, снова проверятся ровность пакета, после чего крепятся оставшиеся точки.

Монтаж пластиковых откосов своими руками

После монтажа подоконника начинайте выставлять рейки для внутренних пластиковых откосов. Сначала выставите в горизонтальный уровень верхнюю рейку, а затем выставите две боковых рейки в вертикальный уровень. Верхняя рейка крепится к стене на кусок направляющего профиля или на кусок подвеса, прибуренного на дюбель к стене. Чтобы выставить верхнюю рейку в нужном положении, необходимо с помощью угольника отметить карандашом  90° от вертикального оконного профиля, прижимая угольник к верхнему стартовому профилю. Затем вверх от этой черты отмерить 3 см – в кирпичном доме или 2 см – в панельном доме. По верхней черте прибуриваем направляющий профиль или кусок подвеса и к нему прикручиваем рейку, заподлицо с внутренним краем стены.

Caption

Аналогичным образом выставляем боковые рейки, но теперь уже 90° отмеряем от горизонтальных оконных профилей.

Как только все рейки выставлены, необходимо запенить зазор между рейкой и стеной. Чтобы пена не выгнула рейку при расширении, нужно закрепить её в середине при помощи подвеса прибуренного к стене. После схватывания пены эти подвесы демонтируются.

Установка пластиковых откосов своими руками

Пришло время устанавливать пластиковые откосы на окно. Тут все просто, главное не ошибиться с размерами и не отрезать слишком короткий откос. Пластиковые откосы отрезаются с помощью болгарки и прикручиваются к деревянным рейкам на черные саморезы по дереву, длинной 2,5 см.

Между верхним откосом и боковым откосом образовалась щель, её мы закрываем кусочком стартового профиля. Предварительно отрезав от него ту часть, с помощью которой стартовый профиль крепиться к окну.

Утеплитель “Изовер”

Не забудьте утеплить зазор между стеной и пластиковым откосом. Утеплить его можно разными способами. Можно просто запенить слоем пены, можно наклеить на пену полистирол, а можно проложить «Изовер».

Способ крепления: прочнее или проще

Существует два способа монтажа оконных конструкций. Первый – предполагающий более надежное закрепление, но требующий разборки окна. Второй – более простой, без разборки, но менее прочный. Речь идет:

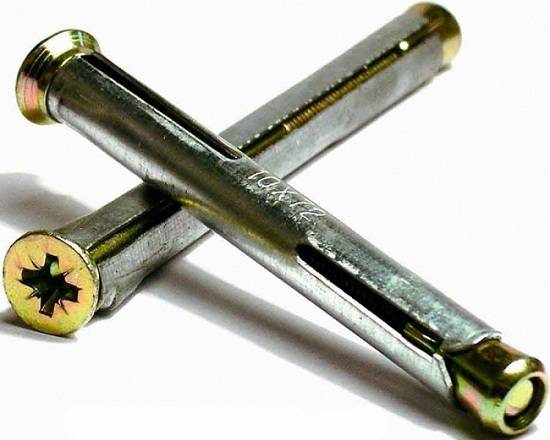

• о креплении через раму с помощью анкеров;
• о закреплении с помощью плоской пластинной арматуры, которая монтируется на само окно.

Первый вариант требует несколько больших затрат времени при монтаже и предельной аккуратности, так как стеклопакеты следует изъять из рамы, затем закрепить раму, и поместить пакеты на место. Этот способ более надежен, ведь закрепленные таким образом окна выдерживают большие ветровые нагрузки. Он подходит для крепления больших окон, особенно в верхних этажах зданий.

Кстати, на больших высотах из-за силы порывов ветра необходимо не только использовать самые надежные способы установки окон. Иногда не остается ничего другого, как установить металлопластиковые окна. Эти армированные оцинкованным профилем конструкции способны выдерживать гораздо большие нагрузки, чем обычные пластиковые.

Второй способ крепления с помощью пластин – подходит для небольших окон и крепления окон в нижних этажах зданий или в частных домах, особенно если окна невелики по размерам. Кстати, этот способ проще для реализации, что актуально, когда осуществляется установка окон своими руками.

Со способом крепления следует определиться до выполнения заказа на окна, поскольку от этого зависит необходимость размещения крепежных элементов на раме – при установке на анкерные пластины. А если окно предназначено для монтажа с закреплением через раму, производитель обеспечит облегченный вариант изъятия стеклопакетов с неполным закреплением штапиков.

В этом случае нет риска повредить штапики или сам стеклопакет.
Установка пластикового окна

Основные ошибки при установке пластиковых окон

1. Ошибки в точности геометрических параметров.
2. Погрешности угла наклона пластикового окна.
3. Недостаточная глубина размещения окна в проеме.
4. Нарушения при креплении рамы.
5. Другие возможные ошибки.

Целью монтажа стеклопакетов служит изолирование жилища от улицы. Это возможно только при правильно проведенных работах, а погрешности установки приводят к большим проблемам и дополнительным затратам.

Профессиональные услуги требуют глубоких знаний и современного оборудования

Но существует множество недобросовестных фирм и отдельных мастеров, и важно не попасть на таких исполнителей. Лучше всего выбирать специалистов по реальным отзывам знакомых

Как утеплить откосы пластиковых окон внутри и снаружи: инструкция

Владельцы старых оконных конструкций стремятся заменить их новыми пластиковыми окнами, желая обеспечить хорошую теплоизоляцию помещения.

На практике замена окна – это лишь первый шаг, за которым обязательно должен последовать второй – в виде отделки и утепления откосов.

Положительные результаты напрямую зависят от того, как утеплить откосы пластиковых окон внутри и снаружи таким образом, чтобы эксплуатация новых рам приносила владельцам исключительную пользу.

Почему стоит заняться утеплением

Прежде стоит отметить, что утепление – это обязательная часть качественной установки оконной системы, которая впоследствии не только прослужит дольше, но отличится высокой функциональностью. Главные причины, требующие утепления:

• Каркас окна неплотно прилегает к поверхности откосов, оставляя соответствующие швы, которые часто заполняются монтажной пеной для герметизации. Этот материал показывает отличные теплоизоляционные свойства, но часто реагирует на влагу и температурные перепады, подвергаясь разрушению и потере основных функций.
• Оконные коробки, лишенные дополнительной отделки, плохо защищены от влияния внешних факторов. Если не провести утепление, места стыков будут подвержены попаданию воды, что под воздействием низкой температуры приводит к разрушению креплений и просадке окна.
• После усадки конструкции образуются свободные места между оконным коробом и проемам, которые приводят к промерзанию и холодному воздуху внутри помещения.
• Для утепленных окон не характерно скапливание изнутри конденсата, приводящего к образованию грибка или плесени.

Утепление откосов защищает оконный проем от промерзания и образования конденсата

Помимо функциональности, утепление откосов окон придаст конструкции стильный внешний вид, который гармонично сольется с интерьером помещения.

Чем утеплять откосы

Рассмотрим несколько вариантов, благодаря которым, можно сделать теплые откосы своими руками. Итак:

• Пенопласт. Материал показывает хорошие качества утеплителя и относится к одним из недорогих в сегменте теплоизоляции. Но есть один существенный минус: за счет пористой структуры материал способен накапливать влагу внутри.Пенопласт обладает хорошими теплоизоляционными свойствами
• Пеноплекс можно использовать в качестве аналога пенопласту, который не уступает ему по свойствам качественного утеплителя для внутренних откосов и наружных, но отличается устойчивостью к влаге.Пеноплекс более устойчив к влаге, чем пенопласт
• Штукатурка с последующей покраской. Проверенный способ утеплить откосы на окна из пластика или дерева, предполагающий отличную гидро- и теплоизоляцию при правильной технологии работ.
• Оштукатуривание с последующей отделкой декоративной штукатуркой. Хороший функционал, который по завершении можно удачно сочетать с интерьером помещения.

Также в качестве утеплителя можно применить стеклоткань. Большое преимущество материала заключается в отличной изоляции: он не допускает влажности и не пропускает воздух с улицы. Но следует учитывать, что утепление откосов пластиковых окон своими руками при помощи стеклоткани сделать будет очень трудоемко.

Пространство под подоконником можно запенить

Утеплить откосы на окна можно любым из предложенных материалов, но важно помнить, что работа должна быть проведена в отношении и внутренних, и наружных откосов. В случае если из окон будет дуть, снаружи необходимо тщательно заделать все пустые места окон, через которые проникают сквозняки в помещение

Качественно проведенная работа не позволит при низких температурах промерзать окнам изнутри, образуя иней или лед на площади рамы

В случае если из окон будет дуть, снаружи необходимо тщательно заделать все пустые места окон, через которые проникают сквозняки в помещение. Качественно проведенная работа не позволит при низких температурах промерзать окнам изнутри, образуя иней или лед на площади рамы.

Утепляя откосы окон, не забудьте то же самое проделать и с подоконником. Его можно запенить или тщательно заложить пенопластом все пустоты.

Утепляем внутреннюю сторону

Определившись, чем утеплить откосы, переходим к практике. Иногда случается, что при установленном пластиковом окне, невзирая на хорошую обработку пеной, мокнут стекла и сильно дует из откосов. Такое часто выступает следствием халатной установки, в результате которой, конструкцию придется самостоятельно приводить в порядок.

Установка откосов на пластиковые окна

После установки окна монтируются откосы. Рекомендуется устанавливать их одновременно с окнами. Максимум – через 3 дня после установки окон.

Существуют различные варианты откосов, от простейших штукатурных, с плохими теплоизоляционными и шумоподавляющими свойствами, до универсальных пластиковых.

Как правило, с качественными пластиковыми окнами предполагается устанавливать именно пластиковые откосы. Они являются наиболее долговечными, не выгорают и относительно просты в установке. Возможна и установка гипсокартонных откосов – но это процесс гораздо более трудоемкий и требующий ювелирной аккуратности, в отличие от установки пластика.

Размеры откосов можно определить только после установки окна. Поэтому установка пластиковых откосов начинается с распила панелей в соответствии с размерами уже установленного окна. Распил производится после замеров с учетом запаса.

После разрезания панели на готовые откосы монтажная пена на окнах прорезается на глубину от 5 до 10 мм при ширине канала 10 мм для того, чтобы панели плотно прилегали к краю рамы. При необходимости устанавливается F-образный профиль.

Крепится он степлером со стороны стены. После этого закрепляется верхняя панель, помещаясь в профиль. И укрепляется с помощью монтажной пены. Следующий шаг – ее фиксация клейкой лентой с внешней стороны, с одинаковыми отступами от края окна. Затем таким же образом укрепляются боковые панели, но обязательно с контролем вертикали.

При этом используется П-образный профиль. Монтажный шов возле подоконника обрабатывается стойкой шпаклевкой или гипсовой штукатуркой.

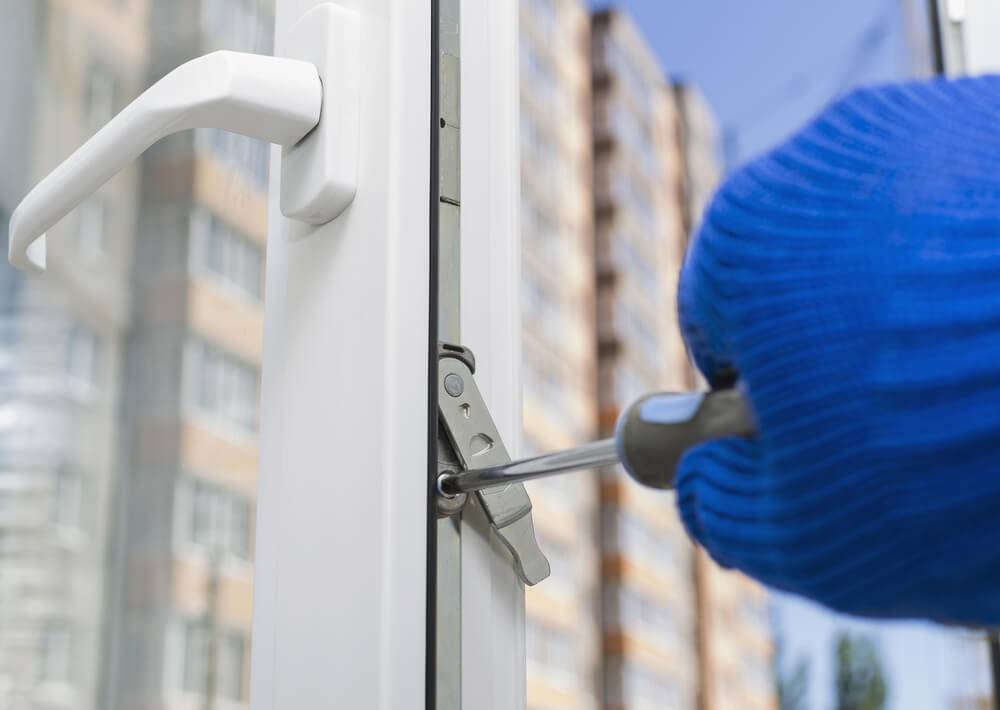

Регулировка пластикового окна

Монтаж окна, по сути, закончен. Остается только снять защитные пленки и удалить остатки пены и грязь. Окном не следует пользоваться в течение последующих 16-18 часов, для того чтобы монтажная пена застыла без каких-либо внешних воздействий, которые могли бы нарушить ее контакт с окном или оконным проемом или вызвать перекосы.

Последнее действие – регулировка пластиковых окон. Выставляется летний или зимний режим функционирования, проверяется работа подвижных створок в разных режимах, облегчается или уплотняется ход ручки.
Регулировка ручки пластикового окна

Руководство по технологии установки

Готовое пластиковое окно заносится в проем, ставится на опорные колодки и выравнивается по горизонтали. После этого при помощи уровня окно выставляется по вертикали и закрепляется в таком положении распорными колодками.

Монтаж как глухих окон, так и с открывающимися створками, происходит одинаково. Существует два варианта монтажа окон: с распекачкой конструкции и без. При применении первого варианта в раме сверлятся отверстия насквозь, через которые вбиваются в стену анкерные болты. Такой метод отличается большей сложностью и наибольшей надежностью.

При монтаже окна методом распакечивания в раме и стене просверливают отверстия, куда потом вбивают анкерыМеста крепления анкеров и опорных колодок

Если установка производится без распекачивания рамы, окно крепится с применением специальных анкерных монтажных пластин, которые прикрепляют к профилю, а затем к стене. Такой вариант выполняется быстрее. Однако нужно учитывать, что при значительных нагрузках ветра рамную конструкцию может перекосить или она может провиснуть. Если принято решение монтировать на пластину, стоит выбрать толстые, широкие варианты

Обратите внимание, на то, что, если регион, в котором вы живете, отличается сильной ветровой нагрузкой или предстоит монтаж окон на высоте, тогда стоит применить вариант с распекачиванием рамы

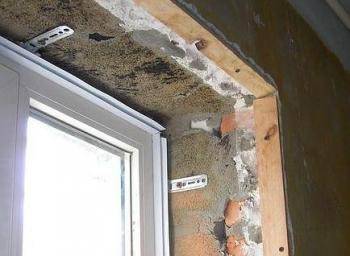

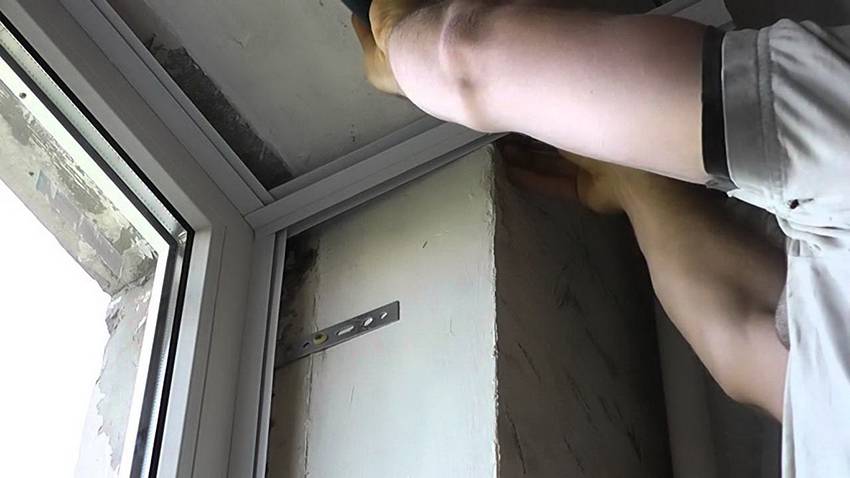

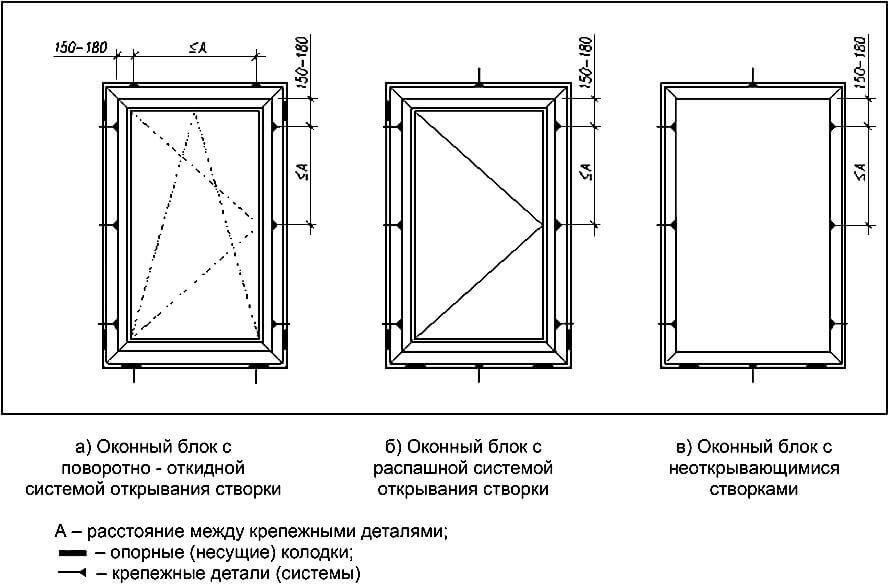

Монтаж на анкерные пластиныСхема расположения анкерных пластин

Существуют нюансы по размещению окна в проем. Если стены выполнены из пеноблоков, кирпича, шлакоблока, газосиликата или бетона, то рама размещается в глубину на 2/3 от внутренней толщины проема. Если утепляют стены пенопластом, тогда крепление нужно производить до утеплительного слоя. При утеплении и облицовке кирпичом производится монтаж окна в зоне утеплителя.

Очень важно выбрать правильную глубину установки

Необходимо соблюдать последовательность установки:

• вставив раму, выставляют ее в уровень, применяя опорные и распорные колодки;
• далее крепят к стене;
• после установки конструкции необходимо произвести сборку окна;
• затем нужно проверить нормальную работу створок и всех механизмов, для этого откройте и закройте окно;
• после того, как всё проверено, створки необходимо плотно закрыть и выполнить герметизацию зазора вокруг конструкции. Для этого применяют монтажную пену.

Однако нужно помнить, что при прямом контакте с солнечными лучами и внешней средой материал теряет свои свойства и разрушается. Чтобы его защитить, необходимо создать надежный барьер с обеих сторон запененного зазора, это может быть специальная пленка, которую необходимо приклеить на наружной и внутренней части окна. После высыхания пены необходимо выполнить отделку откосов с обеих сторон (наружная, внутренняя) конструкции. Открывать окно можно спустя сутки после задувания зазора пеной.

Чтобы была выполнена правильная установка как отливов на окна, так и подоконников, следуйте несложным правилам:

• отлив монтируем снаружи в специальную прорезь в раме или крепим к ней на саморезы;
• подоконник устанавливается следующим образом: необходимо подрезать его с краев так, чтобы он вошел по ширине в проем окна и уперся в торец подставочного профиля;
• уровень выравнивается при помощи специальных подкладок, после чего пространство под подоконником задувается пеной или заполняется раствором.

По принципу описания выше производится установка окон на балконе или на лоджии, в кирпичные или бетонные стены. Однако учитывайте, что весь вес оконной конструкции будет нести на себе парапет, поэтому нужно его усилить.

Регламент монтажа металлопластиковых конструкций

На этапе замеров определяется конфигурация окна и его габариты. Последние зависят от формы проема – с четвертью или без нее. Зазор между рамой и стеной должен быть в пределах 2-4 см. Учитывается возможно неправильная форма проема, у которой углы не равны 90°. Если величина перекоса влияет на уменьшение (увеличение) зазора – проем нужно выровнять до монтажа пластикового окна.

Порядок установки окна:

1. Демонтаж старой конструкции.
2. Подготовка проема и дополнительная сверка его габаритов.
3. Установка окна.
4. Обустройство зазоров и откосов.
5. Регулировка фурнитуры.

Во время выполнения каждого этапа необходимо учитывать следующие нюансы.

Подготовка оконного проема

Независимо от того, выполнялся ли демонтаж старой конструкции или нет, делается подготовка проема. Она включает в себя очищение его от грязи и пыли, проверку целостности ж/б плиты или кирпичной кладки. По надобности восстанавливают целостность проема, если во время демонтажа она была нарушена.

Также рекомендуется обработка четверти антигрибковыми составами

Важно, чтобы они не повредили монтажной пене или изолирующим лентам

Крепление окна

Перед началом установки необходимо снять стеклопакеты. Масса металлопластиковой рамы относительно небольшая, что значительно облегчит ее монтаж. Предварительно на торец конструкции крепятся анкерные пластины или делаются отверстия на раме для анкеров. Последние необходимы для больших окон. Шаг крепления – 15-20 см.

Рекомендации по самостоятельной установке пластикового окна:

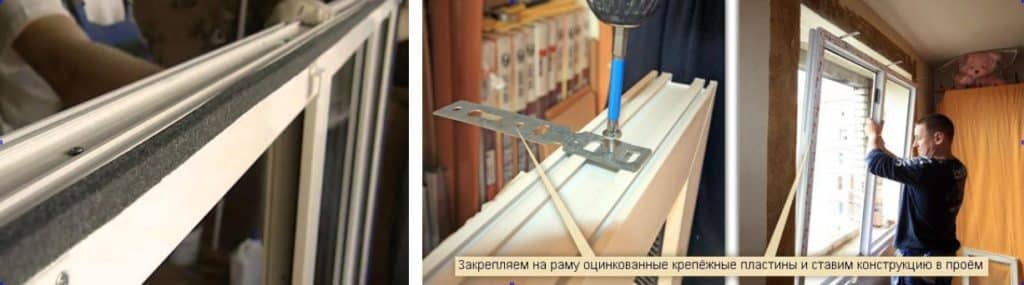

На внешнюю часть рамы, на край, крепится саморасширяющаяся лента. Она предотвратит прямой контакт конструкции с четвертью, что повысить теплоизоляцию.
Рама фиксируется в проеме

Важно, чтобы точка росы находилась внутри стеклопакета или с внешней части улицы. Для однослойной стены раму крепят посередине, для двухслойной – ближе к внешнему утеплителю.
Проверка расположения конструкции

Это делается с помощью уровня. Контролируются горизонтальные, вертикальные и диагональные показатели.
Окончательная фиксация пластикового окна.

После этого можно приступать к завершающей стадии монтажа.

О том, как выбрать лучший профиль пластиковых окон, читайте здесь.

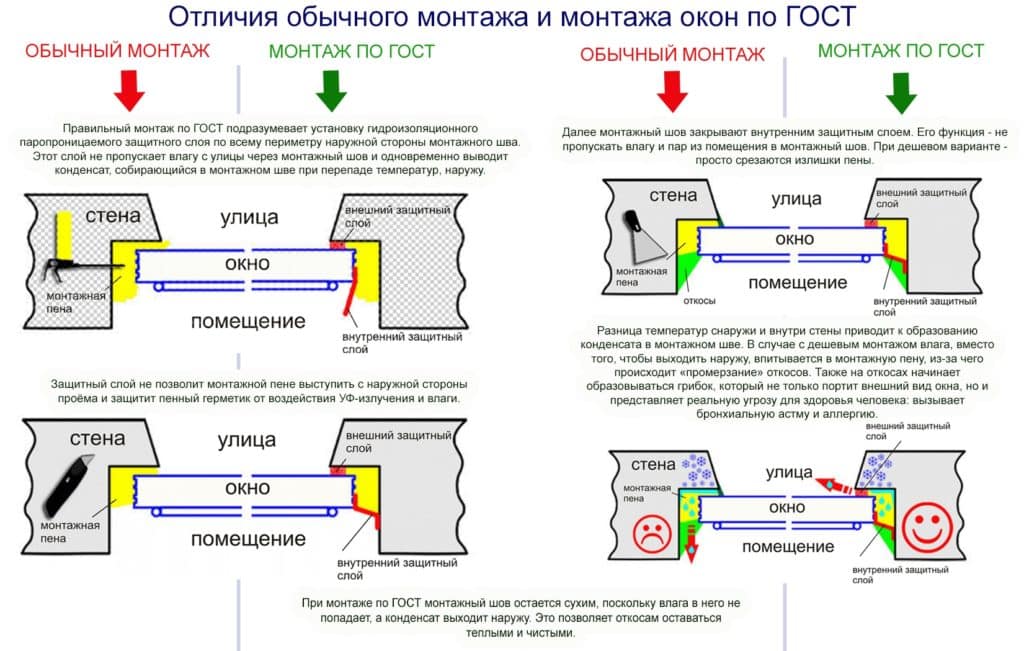

Требования к монтажным швам

Большинство ошибок установки происходит во время обустройства швов. Помимо соблюдения размеров они должны быть корректно заполнены и защищены. Для этого необходимо использовать специальные материалы.

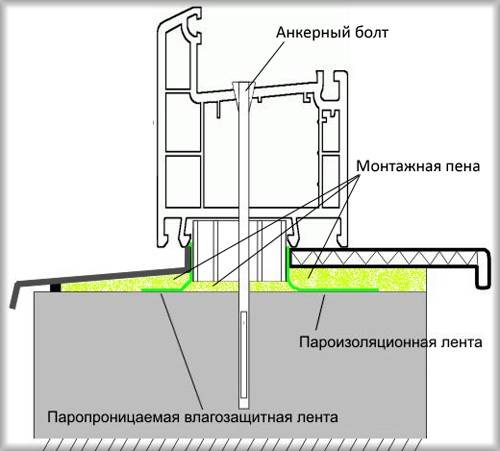

Оптимальная конструкция монтажного шва:

• Саморасширяющаяся лента крепится на внешнюю часть рамы и препятствует проникновению влаги;
• Монтажной пеной заполняется пространство между рамой и проемом с учетом ее расширения –от 10% до 60%.
• Установка пароизолирущей ленты на внутреннюю часть окна.

Последняя необходима для обеспечения пароизоляции. После этого устанавливаются стеклопакеты и выполняется первичная регулировка фурнитуры. Через 3-4 дня окно примет окончательные размеры в проеме и можно будет сделать итоговую регулировку фурнитурной группы.

Как производится монтаж?

В проем вставляются распорки, необходимые для регулировки и фиксации нужного зазора. Профиль выставляется в проеме при помощи уровня и указанных распорок — для этого клинья перемещаются по горизонтали и вертикали. После выравнивания в стене необходимо отметить точки, где будут находиться крепежи. Профиль убирается, в стене устраиваются отверстия при помощи подходящего инструмента.

Далее он возвращается в выбранное и отрегулированное положение, а крепеж лишь слегка ее закрепляет (проворачивается не до конца), проверяется точность выравнивания, болты окончательно вкручиваются (величина выступания шапочки болта не более 1мм). Когда рама закреплена, вставляются створки/стеклопакеты, проверяется, подстраивается и регулируется вся конструкция.

После завершения основного монтажа остается установить пластиковые откосы и подоконник. Перед монтажом все используемые поверхности должны быть выровнены и очищены. Для резки и подгонки откосов и пластиковых подоконников потребуется электроинструмент.

Сначала монтируется верхняя горизонталь, она утапливается вглубь, а пространство заполняется монтажной пеной (немного, поскольку после затвердевания она может повредить неплотную структуру откоса)

Вторым шагом монтируются вертикальные откосы (важно использовать уровень), и затем нижний. Все элементы должны быть правильно состыкованы, чтобы между ними не оставалось щелей

Углы после монтажа закрываются специальными уголками.

Способы крепления пластиковых окон

Отвечая на вопрос, как установить пластиковое окно своими руками, нужно подробно рассмотреть тонкости фиксации рамы и нюансы выбора крепежа. Для монтажа можно использовать анкеры, шурупы и анкерные пластины.

Применение анкеров

Обычно в процессе монтажа используют классические анкеры или элементы для крепления в пустотелых материалах.

Их отличие состоит в следующем:

• Классические анкеры имеют внешнюю оцинкованную гильзу, втулку и винт. При вращении винта внутри гильзы в определенном направлении нижняя ее часть расширяется и зажимает анкерный элемент в посадочном месте. Анкеры подходят для фиксации в стенах из бетона, кирпича шлакоблоков и природного камня.
• Крепежи для пустотелых материалов похожи на классические. Отличия заключаются во втулке и гильзе, которая не расширяется, а деформируется, сжимаясь в осевом направлении. В итоге при вкручивании часть анкерного элемента увеличивается в диаметре и хорошо держится в рыхлом материале.

Анкерные дюбели бывают длиной от 7 до 20,2 см. Длину элемента выбирают в зависимости от толщины профиля (примерно 6 см) и монтажного зазора (2 см), а также материала стен. Для бетонных и кирпичных стен достаточно заглубления на 50-60 мм, поэтому общая длина анкера составит минимум 15,2 см. Для стен из пенобетона лучше взять крепеж длиной 20,2 см.

Использование шурупов

Шурупы тоже бывают обычные и для работы по бетону. В деревянном доме оконные конструкции можно фиксировать саморезами по дереву. Но если нужно закрепить элемент в кирпичной или бетонной стене, то достаточно взять в паре к шурупу дюбель. В сравнении с анкерами этот способ крепления отличается простотой демонтажа.

Применение анкерных пластин

Существует множество разновидностей анкерных пластин. Элемент одним краем прикручивают к внешней части пластикового профиля, а другой стороной закрепляют в проеме при помощи анкеров или саморезов. Есть пластины, которые можно защелкнуть в четверть профиля или зафиксировать на раме при помощи специальных зубьев. Их можно вообще не прикручивать. Этот простой и надежный способ фиксации имеет один недостаток – обязательно нужно отделывать откосы.

Как выбрать способ крепления для окон из ПВХ?

Перед тем как установить пластиковое окно самостоятельно, нужно выбрать способ его крепления

Прежде всего, при выборе варианта фиксации обращают внимание на материал стен. Также учитывают особенности и назначение устанавливаемой конструкции

Все крепежные элементы должны обеспечивать жесткую фиксацию профиля в проеме, выдерживать ударные и ветровые нагрузки, а также компенсировать температурные перепады.

Лучший крепеж для деревянного дома – анкерные пластины, потому что они хорошо сглаживают деформационные изменения материала. В бетонном доме раму лучше зафиксировать на пластину с саморезами и дюбелями, чтобы не бурить глубокое отверстие под анкер. В кирпичном сооружении рекомендуют использовать саморезы с дюбелями, а оптимальным вариантом для построек из газобетона станет анкер.

Сборка оконной рамы и установка стекол

Пошаговая инструкция по креплению створок и монтажу стеклопакетов:

1. После вкручивания анкеров до упора производят установку стеклопакетов. Стекло устанавливают в профиль и фиксируют штапиками. Их плотно усаживают в щель ударами резинового молотка.
2. Створки насаживают обратно на петли и проверяют их открывание и закрывание, плотность прилегания. Открытая створка не должна сама открываться и закрываться. Для этого ее регулируют специальными винтами и выставляют ровно.
3. Щели по периметру окна заполняют монтажной пеной. Перед этим швы сбрызгивают водой для улучшения сцепления.

1. По периметру рамы приклеивают пароизоляционную ленту с фольгированной поверхностью.
2. Подоконную доску подрезают по габаритам проема так, чтобы она плотно уперлась в подкладочный профиль. По бокам оставляют зазор в 1 см для температурного расширения материала. Эта щель будет скрыта отделкой откосов.
3. Снизу под подоконник закладывают клинья из древесины, чтобы сделать небольшой уклон в сторону помещения. Затем подоконную доску фиксируют на монтажную пену и пригружают чем-то тяжелым.

Подготовка нового пластикового окна к монтажу.

На этом этапе поворотную створку пластикового окна снимают и
вынимают стеклопакет из глухой стороны окна.

Для снятия створки окна нужно удостовериться в том, что окно
закрыто. Это необходимо для того, чтобы створка не опрокинулась, когда мы
вытащим шток из верхнего навеса.

После нужно снять декоративные пластиковые накладки с навесов окна. Это можно сделать при помощи ножа, поддев им накладку и сняв её рукой.

Снятие декоративной накладки с навеса.

Теперь необходимо вынуть шток из верхнего навеса. Для этого нужно на верхний край штока нажать чем-нибудь, чтобы шток сдвинулся с места и его нижний край вышел из навеса. Осталось пассатижами подцепить край штока и вытащить его из навеса.

Вынимаем шток из верхнего навеса.

После этой операции створка будет держаться на запоре и на нижнем навесе. Придерживая рукой створку, открываем запор окна и приподымаем створку тем самым снимая её с нижнего навеса.

Нижний навес окна. Створка окна снята.

Назад
створка будет устанавливается по такому же принципу, только в обратном порядке.

Чтобы вынуть
стеклопакет, окно нужно установить вертикально с небольшим уклоном, например
опереть его на стену.

Теперь нужно
вытащить пластиковые штапики. Их необходимо поддеть тонким ножом или шпателем и
затем вытащить из оконной рамы. Штапики следует вынимать в определённой
последовательности. Сначала вынимаются длинные вертикальные штапики, а затем
горизонтальные. Причем во избежание выпадения стеклопакета верхний
горизонтальный штапик снимается последним.

Чтобы
штапики потом стали на свое место, их следует пронумеровать.

После снятия
всех штапиков стеклопакет вынимается из рамы окна. Будьте осторожны при выемке
стеклопакета. Как правило кромки стекла очень острые, поэтому выемку лучше делать
в прорезиненных перчатках.

Перед монтажом окна не забудьте снять защитные наклейки. Если их сразу не снять, то потом после монтажа это будет довольно затруднительно сделать с уличной стороны окна.

Поддеваем шпателем штапики пластикового окна.
