Датчики температуры испарителя, компрессора и фреона кондиционера

Обслуживание кондиционера.

Т.к. у кондиционера система полностью закрытая, то в каком то специальном обслуживании он не нуждается, и регламетом производителя это не предусмотрено, кроме замены воздушного фильтра салона. “Профилактическая” замена фреона и масла тут ни к чему, поскольку в правильно заправленной системе качество фреона со временем не меняется, а продукты механического износа в компрессоре осаждаются в фильтре.Но всё же кое какие мероприятия хотя бы раз в год могут продлить “жизнь” кондиционеру:1. Следить за чистотой радиаторов! Грязь забивающая соты радиаторов (особенно после зимы) существенно затрудняет прохождение через них воздуха и соответственно охлаждение фреона в кондиционере и антифриза в системе охлаждения двигателя. Следует иметь в виду, что грязе-водяная масса очень коварна – проникая через соты первого радиатора (конденсора) она оседает на поверхности второго (на фото радиатор охлаждения при снятом конденсоре). Поэтому желательно не ограничиваться осмотром переднего радиатора, а снять пластиковую накладку над радиаторами и попробовать заглянуть в щель между радиаторами.Мыть радиаторы нужно раздельно по той же причине – грязевая масса, выбиваемая струёй воды из первого радиатора, осядает на втором. Как это сделать есть разные варианты: или специальное приспособление, пролезающее в щель между радиаторами; или снимать конденсор (но тогда нужна перезаправка кондиционера фреоном); или можно снять радиатор охлаждения, а конденсор промыть на машине.2. В жаркую погоду регулярно проверять исправность обоих вентиляторов! Если хотя бы один вентилятор не работает, то для охлаждения двигателя хватит и одного. Но для охлаждения кондиционера этого недостаточно! При перегреве фреона давление в системе возрастает в несколько раз, что чревато поломкой компрессора. К сожалению у CR-V второго поколения крушение компрессора происходит раньше, чем систему отключает датчик давления.

Уплотнения, гибкие шланги и сервисные порты

Резиновая смесь, применяемая для изготовления уплотнительных колец:

• соединений,
• фитингов,
• компонентов системы кондиционирования,

используемых с фреоном R134a, представляет собой гидрированный бутадиен-нитрильный каучук (HNBR — Hydrogenated Nitrile Butadiene Rubber).

Резина на основе этой смеси, имеет зелёный оттенок. Смазка уплотнительных колец выполняется посредством минерального масла.

Кондиционер автомобильный — шланги специальные резиновые

Все шланги и трубки, входящие в комплект кондиционера автомобильного, предварительно смазываются. Также подлежат смазыванию уплотнительные кольца, поставляемые в качестве запасных. Другие производители могут использовать уплотнительные кольца другого цвета и размера.

Следует убедиться, что для типа обслуживаемой или ремонтируемой системы используются подходящие уплотнительные кольца. Нельзя использовать уплотнительные кольца под фреон R12 в системе, где заправлен фреон R134a.

Подмена непременно приведёт к повреждению уплотнительных колец по причине отсутствия хлора в составе фреона R134a. Между тем допустимо применять уплотнительные кольца для фреона R134a в системе с фреоном R12.

Гибкие резиновые шланги автомобильного кондиционера: A – под хладагент R12; B – под хладагент R134a; 1(A) – каучуковый нитрил; 1(B) – нейлон; 2(A) – армирование; 2(B) – каучуковый нитрил; 3(A) – резина; 3(B) – армирование; 4 — резина

Гибкие резиновые шланги под фреон R134a и R12 также имеют некоторые отличия. Шланги для хладагента R134a отличаются наличием нейлоновой внутренней облицовкой.

Благодаря такой облицовке, практически полностью исключена утечка хладагента, которая естественным образом происходит по причине пористой структуры резиновых шлангов.

Шланги под фреон R134a имеют меньший наружный диаметр и более тонкие стенки, обеспечивая лучшую гибкость и снижение уровня шума в системе кондиционирования. Нельзя использовать шланги под хладагент R12 в системе кондиционирования на фреоне R134a.

Масло типа PAG и водород, присутствующие в составе хладагента R134a, приводят к быстрому износу обычных нитриловых шлангов для фреона R12. Плюс к этому шланги под хладагент R12 обычно имеют больший наружный диаметр, что способствует увеличению уровня шума.

Кондиционер автомобильный — сервисные порты системы

Сервисные порты для зарядки фреоном устанавливаются:

• на шланги,
• на трубки,
• на фильтры-осушители.

Эти порты зарядки позволяют обслуживать и тестировать систему кондиционирования непосредственно под давлением. Порты разных размеров определяют верхнюю и нижнюю стороны системы кондиционирования.

Пластиковая крышка с резиновым уплотнением используется для закрытия отверстия зарядного порта и предотвращения утечки. Специальная конструкция зарядного клапана разработана для соответствия зарядным портам R134a.

Клапаны Шредера допускают некоторую утечку, поэтому должны закрываться пластиковыми защитными колпачками. Клапаны Шредера, предназначенные для R134a, должны использоваться только в системах на R134a.

При помощи информации: AriaZone

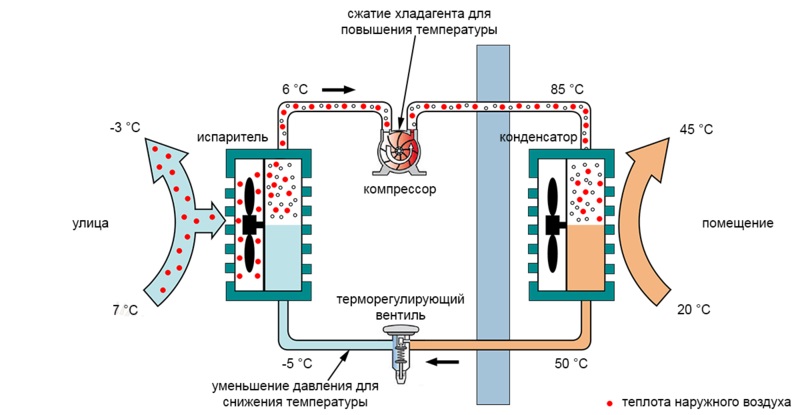

Принцип действия

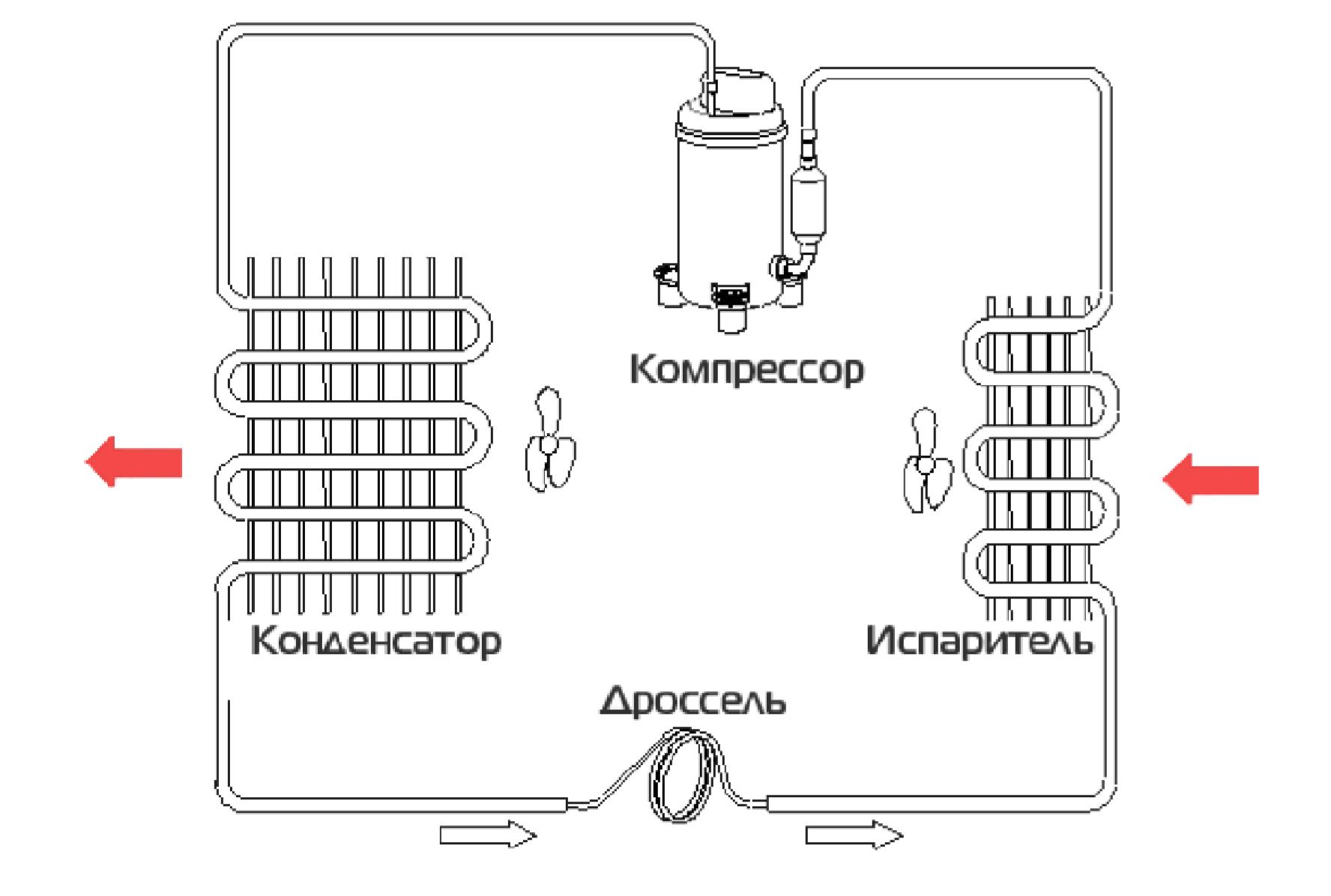

Испаритель кондиционера – неотъемлемая часть замкнутого фреонового контура. Главная его функция – охлаждение воздушного потока, прогоняемого через него вентилятором, находящегося непосредственно возле него. В систему входят:

• испаритель,
• конденсатор,
• вентиляторы внешнего и внутреннего блоков,
• терморегулирующий вентиль,
• компрессор,
• медный трубопровод для хладагента,
• хладагент,
• компрессорное масло.

В компрессоре газообразный фреон сжимается до состояния жидкости. Далее он проходит во внешний теплообменник – конденсатор. Здесь фреон отдает свое тепло наружному воздуху, который прохладнее фреонового вещества. Воздух нагнетается внутрь корпуса вентилятором.

Сбросив часть температуры жидкость двигается дальше по контуру, попадает в терморегулирующий вентиль. Внутри спиралевидного устройства фреон еще более охлаждается, давление понижается. В таком состоянии хладагент поступает в испаритель. При взаимодействии с теплым комнатным воздухом (через теплообменную поверхность) происходит испарение, фреон из жидкого переходит в состояние газа. Окружающий теплообменник воздух охлаждается.

Далее газ попадает в компрессор и круг возобновляется. Рядом с испарителем расположен вентилятор, который способствует циркуляции комнатного воздуха.

Инструкция по замене

Если, вследствие вышеуказанных диагностических мероприятий, удалось выяснить, что датчик приказал долго жить, необходимо произвести его оперативную замену.

Стоит отметить, что для этого вовсе не обязательно обращаться в специализированные сервисы и автомастерские. Такую процедуру можно с успехом произвести в обычных гаражных условиях.

Алгоритм замены состоит из следующих этапов:

• Демонтаж элементов кузова, препятствующих доступу к датчику;
• Отключение подводных выводов датчика;
• Снятие датчика при заглушенном автомобиле;
• Подключение подводных выводов;
• Установка элементов кузова.

Сама по себе замена датчика не должна вызвать затруднений, но всё же необходимо придерживаться некоторых указаний рекомендательного характера.

Во-первых, при покупке нового неоригинального датчика необходимо убедиться в его соответствии заданным параметрам. Кроме этого, случается так, что новый ДВД, не всегда комплектуется уплотнительной манжетой. Поэтому, в данном случае необходимо позаботиться о её приобретении, так как есть вероятность, что старый уплотнитель попросту пришел в негодность.

Нередко случается так, что, при замене ДВД система кондиционирования восстанавливает свою работоспособность лишь частично. В таком случае, с большой долей вероятности можно утверждать о низком уровне хладагента в системе. Для решения подобной проблемы потребуется дозаправить систему в условиях специализированного автосервиса.

Рабочее давление и температура воздуха в сплит-системе

Несмотря на многие неблагоприятные факторы, благодаря практическим наблюдениям специалистов по обслуживанию сплит-систем можно представить следующие приблизительные показатели давления. Если в магистрали закачен хладагент R410 при уличной плюсовой температуре 24-28 градусов, то давление будет 6,4 Бар, а при показателях 12-15 градусов – составит 5 Бар.

В случае заполнения контура фреоном R22 и при таких же показаниях температуры, давление уже будет 4,3 и 3,3 Бар, соответственно. Но этим цифровым данным можно доверять лишь при соответствии параметров, перечисленных выше, к тому же при отсутствии причин низкого давления, определяющих утечку газа.

О недостающем объеме фреона свидетельствует:

• несоответствие показателей настроенного режима и фактических значений;
• постоянно работающий компрессор;
• образование инея на вентилях и соединениях трубок или теплообменнике;
• потеки масла.

При обнаружении хоть одной из этих неисправностей, необходимо обратиться в сервисный центр.

Высокое или низкое давление при работе сплит-системы

При работе системы охлаждения давление нагнетания из компрессора связано с температурой испарения и скоростью циркуляции хладагента. А также, с давлением конденсации, объемом хладагента и производительностью компрессора и его коэффициентом сжатия. Поэтому перед началом проверки кондиционера надо установить манометр на трубку холодильного контура, чтобы следить за давлением нагнетания. Его отклонение от нормы может помочь определить неисправность кондиционера.

Причины повышения давления нагнетания в сплит-системе

Если давление нагнетания выше нормы, это может быть связано с уменьшением циркуляции хладагента, повышенной температурой охлаждающей среды и избыточным количеством хладагента, а также с повышением тепловой нагрузки. Все эти факторы приводят к увеличению циркуляции хладагента и повышению его температуры конденсации. При высокой температуре среды эффективность переноса (рассеивания в окружающую среду) тепла снижается. В результате возрастает температура конденсации. При избыточном количестве хладагента жидкий хладагент занимает часть конденсационной трубки, при этом площадь поверхности теплообменника, на которой происходит конденсация, снижается, а температура возрастает.

Причины снижения давления нагнетания в сплит-системе

Если давление нагнетания ниже нормы, это может быть связано с недостаточным коэффициентом эффективности компрессора, недостаточным объемом хладагента в системе, понижением тепловой нагрузки или засорением фильтра кондиционера. Все эти факторы приводят к уменьшению циркуляции хладагента и понижению его температуры конденсации.

Нехватка хладагента возникает, как правило, из-за утечек на вальцовочных соединениях медных труб. Первые признаки утечки фреона можно заметить визуально — появляются потеки масла на гайках, сервисные порты и примыкающие к ним трубки покрываются инеем. Все совсем плохо, если при этом образовалась снежная корка на ребрах испарителя.

Как узнать, что в сплит системе снижен уровень рабочего давления? Необходимо следить за наличием следующих факторов:

• При проверке показания манометра сильно отличаются от заявленных в техническом паспорте кондиционера
• На поверхности испарителя появился иней или произошло его обледенение
• Короткий промежуток в работе компрессора

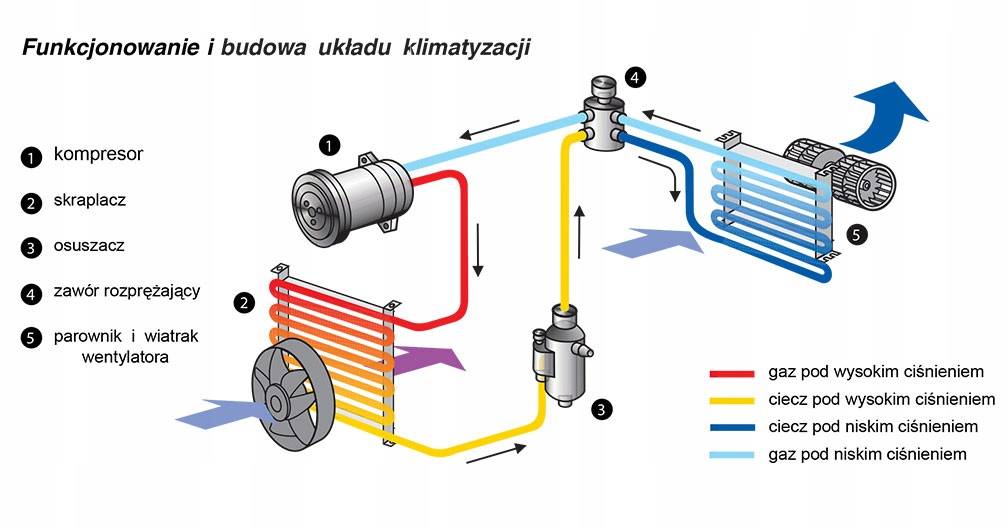

Компоненты кондиционера в Honda CR-V.

КОМПРЕССОР приводится в движение непосредственно от двигателя через ремень вместе с остальными навесными агрегатами (генератор, насос ГУР и т.д.). электромагнитная муфтаТ.к. двигатель и все агрегаты вращаются постоянно, а компрессор должен включаться и выключаться по команде, тут применена этектромагнитная муфта – по конструкции напоминает сцепление. Шкив врашается постоянно, а ротор компрессора связан с плавающей железной пластиной – ведомым диском. Под шкивом спрятан электромагнит (проводная катушка). При подаче на катушку напряжения 12В, электромагнит притягивает ведомый диск и прижимает его к шкиву – диск начинает вращаться вместе со шкивом и приводит во вращение ротор.

КОНДЕНСОР находится перед основным радиатором (системы охлаждения двигателя) и в него встроен фильтр-осушитель, предназначеный для фильтрации фреона и впитывания остатков влаги (для этого применён силигагель).

ИСПАРИТЕЛЬ установлен в салоне внутри климатической установки перед радиатором отопителя. На трубках входа и выхода установлен расширительный клапан. Термочувствительный элемент расположен ближе к выходной трубке, и контролирует температуру на выходе испарителя.

ЗАПРАВОЧНЫЕ ШТУЦЕРЫ нужны для заправки и диагностики кондиционера. Они снабжены ниппельными золотниками.

СМОТРОВОЕ ОКОШКО есть не у всех. На CR-V для рынка Америки его нет. Во время работы кондиционера через него можно увидеть фреон в магистрали высокого давления в жидком состоянии. Если фреон сильно пенится на протяжении длительного времени во время работы компрессора – это свитетельствует о недостаточном количестве фреона.

ДАТЧИК ДАВЛЕНИЯ расположен в магистрали высокого давления (тонкая трубка). Он работает как выключатель – замкнут при давлении выше 2 кгс/см2 и ниже 32 кгс/см2 . Датчик препятствует включению кондиционера в следующих случаях:- если в системе нет или слишком мало фреона;- при критическом превышении давления на “высокой” стороне;- при низких температурах (обычно около нуля и ниже). В этом случае весь фреон в системе переходит в жидкое состояние, а жидкости, как мы помним из физики, несжимаемы. Давления нет – датчик разомкнут.

Конструктивные решения испарителей

хладоносителей

Как известно, охлаждение определенной среды возможно при помощи теплообменника. Его конструктивное решение следует выбирать согласно технологическим требованиям, которые предъявляются к данным устройствам. Особо важным моментом является соответствие устройства технологическому процессу термической обработки среды, что возможно при следующих условиях:

• поддержание заданной температуры рабочего процесса и контроль (регулирование) над температурным режимом;
• выбор материала устройства, согласно химическим свойствам среды;
• контроль над продолжительностью пребывания среды в устройстве;
• соответствие рабочих скоростей и давления.

• обеспечение необходимой скорости рабочих сред для осуществления турбулентного режима;
• создание наиболее подходящих условий для удаления конденсата, накипи, инея и пр.;
• создание благоприятных условий для движения рабочих сред;
• предотвращение возможных загрязнений устройства.

На удобство эксплуатации и надежность устройства влияют такие факторы как прочность и герметичность разъемных соединений, компенсация температурных деформаций, удобства для обслуживания и ремонта устройства. Данные требования заложены в основу конструирования и выбора теплообменного агрегата. Главную роль в этом занимает обеспечение требуемого технологического процесса в холодопотребляющем производстве.

Для того, что выбрать правильное конструктивное решение испарителя необходимо руководствоваться следующими правилами. 1) охлаждение жидкостей лучше всего осуществлять при помощи трубчатого теплообменника жесткой конструкции или компактного пластинчатого теплообменника; 2) применение трубчато-ребристых устройств обусловлено следующими условиями: теплоотдача между рабочими средами и стенкой по обе стороны поверхности нагрева значительно отличаются. При этом оребрение необходимо устанавливать со стороны наименьшего коэффициента теплоотдачи.

Для увеличения интенсивности теплообмена в теплообменниках необходимо придерживаться таких правил:

• обеспечение надлежащих условий по отводу конденсата в воздухоохладителях;
• снижение толщины гидродинамического пограничного слоя путем повышения скорости движения рабочих тел (установка межтрубных перегородок и разбивка пучка трубок на ходы);
• улучшение обтекания рабочими телами поверхности теплообмена (вся поверхность должна активно участвовать в процессе теплообмена);
• соблюдение основных показателей температур, термических сопротивлений и пр.

типа теплообменника

Улучшение теплообменных процессов является одним из основных процессов по совершенствованию теплообменного оборудования холодильных машин. В этом отношении проводятся исследования в области энергетики и химической техники. Это изучение режимных характеристик течения, турбулизация потока путем создания искусственных шероховатостей. Кроме того, ведется разработка новых поверхностей теплообмена, благодаря чему теплообменники станут более компактными.

Неисправен компрессор кондиционера

Если компрессор вышел из строя, также не будет нормального охлаждения Компрессор дорогостоящий элемент конструкции. Решение о его выбраковке должно быть достаточно ответственным

О неисправности компрессора кондиционера и способы их устранения можно судить по давлению, возникающему  в линии высокого и низкого  давления всасывания. При этом наблюдается повышенное давление в линии низкого давления и пониженное в линии высокого давления. Неисправному компрессору тяжело создать давление нагнетания  и соответственно он забирает недостаточное количество хладагента из линии низкого давления. Если присутствуют эти показания давления можно сказать что компрессор вышел из строя

Испаритель

Испаритель ускоряет процесс испарения. Для этого он имеет большую поверхность и является теплообменником между хладагентом и окружающим воздухом. Хладагент, прошедший через редукционный клапан, став легкоиспаряющимся с низким давлением, при прохождении в туманообразном состоянии через трубопровод алюминиевого испарителя, под действием потока воздуха от вентилятора, испаряясь превращается в газ при температуре -2°С и давлении 2,0 кг/см2. При этом рёбра трубопровода испарителя становятся холодными от теплоты парообразования, и воздух внутри автомобиля становится прохладным. Кроме того, влага, содержащаяся в воздухе, от охлаждения превращается в воду и вместе с пылью по спусковому трубопроводу стекают в поддон для конденсата и затем на землю.

Диагностика кондиционера.

Продиагностировать работу кондиционера лучше всего при помощи заправочно-диагностической установки. На ней имеются манометры. При работе кондиционера на стороне низкого давления обычно 1,5-2,5 кгс/см2, на “высокой” стороне 5-12 кгс/см2. Возрастание высокого давления до 15-20 кгс/см2 должно насторожить. При превышении 25 кгс/см2 стоит бить тревогу – система перегревается или в ней переизбыток фреона.

При отсутствии диагностических приборов простую диагностику можно сделать самому:- у кого есть смотровое окошко, посмотите в него – там должно быть видно как течёт жидкий фреон. Если в окошке ничего не видно кроме стенок трубки, не надо паниковать – фреон и масло заправленные на заводе совершенно прозрачны и бесцветны, может их посто не видно. Попробуйте выключить и снова включить кондиционер – в моменты выключения и включения компрессора в окошке будут вины пузырьки или пена. Это нормально.- при работе кондиционера потрогайте рукой толстую трубку – она должна быть холодной или хотя бы прохладной. Если она тёплая, то кондиционер не работает или его эффективность слишком низкая.- потрогайте тонкую трубку – она при работе кондиционера обычно тёплая. Если горячая – это означает недостаточное охлаждение конденсора. Если трубку невозможно удержать рукой – пора бить тревогу!

Резюме: если кондиционер “холодит” и эффективность его работы Вас устраивает, при этом признаков перегрева не выявлено – не трогайте его, всё в порядке.

Ремонт кондиционеров: неисправность дренажной системы кондиционера

Неисправность дренажного трубопровода приводит к сбою в системе кондиционирования. Ремонт агрегатов кондиционера, из которых течет вода, заключается в переустановке всего дренажа либо в замене помпы и ее составляющих. Причиной течи может стать засорение пылью, пережатие или разрыв дренажного трубопровода. Засоренные трубы прочищаются мощным напором или высоким давлением с помощью специального оборудования. Для предотвращения засоров дренажная трубка должна быть укомплектована до наступления холодов нагревательным устройством или обогревательным кабелем, электропитание которых подается непрерывно и не зависит от основной цепи. Помпа оснащена системой самодиагностики, которая при превышении уровня воды подает сигнал о выключении кондиционера, что существенно облегчает ее починку.

Датчики температуры сплит-систем

Выше уже говорилось, что кондиционеры оснащаются специальными температурными датчиками, которые контролируют как уличные и комнатные показатели, так и значения внутри самого устройства.

Современные сплит-системы имеют развитую систему самодиагностики, элементами которой термодатчики и являются. Основные среди них – это два сенсора: датчики температуры воздуха и испарителя внутреннего блока. Они определяют алгоритм работы в зависимости от выбранного режима. Именно такими датчиками температуры кондиционеры оборудуются в самой простой комплектации.

Более дорогие системы оснащаются следующими видами термодатчиков:

• датчик температуры наружного воздуха – не допускает включения кондиционера при минусовой и плюсовой температурах, которые ниже/выше допустимой нормы;
• датчик температуры конденсатора (их может быть несколько) – отвечает за поддержание необходимого уровня давления конденсации для заданного режима при изменении уличных условий;
• датчик температуры комнатного воздуха – отвечает за поддержание функциональности компрессора;
• датчик температуры испарителя – отключает компрессор, если температура испарителя кондиционера понижается до нулевых отметок.

Некоторые сплит-системы имеют дополнительную функцию – автоматическое размораживание теплообменника внешнего блока. Это необходимо для предотвращения процессов обледенения, из-за которых ломаются лопасти вентилятора. Включается режим оттаивания у кондиционера при минусовых температурах снаружи. За это тоже отвечают термодатчики.

Еще одна функция современных сплит-систем – автоматический выбор режима, при запуске которого устанавливается «комфортная» температура в 20°C. За исправность автоматической установки стандартных показателей тоже отвечают сенсоры.

Когда датчик температуры наружного воздуха считает, что на улице слишком жарко или холодно, то запуск компрессора не произойдет, или работа прибора будет приостановлена.

Если говорить о температуре испарителя кондиционера, то здесь наблюдается ее прямая зависимость от внешних факторов – чем выше показатели термометра снаружи помещения, тем интенсивнее нагревается испаритель.

У всесезонных сплитов при включенном компрессоре разница между температурами воздуха и испарителя кондиционера должна составлять минимум 5-7°C. При выключенном компрессоре эти показатели изменяются в сторону понижения значений. Когда снижения не происходит, это свидетельствует о неисправностях системы.

При функционировании прибора на обогрев также учитываются показатели воздуха в помещении. Если датчик температуры кондиционера, отвечающий за комнатные данные, показывает разницу между температурами снаружи и в помещении меньше 5°C, может сработать автоматическое отключение компрессора, или он изначально не запустится.

В идеале при обогреве разница указанных температур должна составлять от 5 до 15°C.

При работе кондиционера на охлаждение температура на выходе из внутреннего блока должна быть минимум на 10°C ниже показателей термометра снаружи. Стоит помнить, что при запуске сплит-системы эти значения могут быть достигнуты не сразу, поэтому охлаждение происходит менее интенсивно.

Чем дольше включен кондиционер, тем оптимальнее он холодит.

Ремонт и замена термодатчиков

Чтобы произвести замеры понадобится обычный термометр или омметр. Полученные данные, взятые со снятой платы датчика, сравнивают с показаниями в техническом паспорте прибора. Если есть подозрения, что присутствует неисправность, то производят ремонт:

• датчик нагревают (при этом сопротивление обычно уменьшается);
• остужают его;
• и снова снимают замеры сопротивления.

Замену датчика сделать несложно. Подбирают похожий элемент, подходящий по номиналу – обычно это 5 или 10 кОм.

Далеко не все сплит-системы оборудованы множеством термодатчиков и автоматической системой отключения

При выборе климатической техники стоит обратить внимание на их количество, так как они продлевают срок службы прибора. Кондиционеры, оснащенные такими элементами самоконтроля и самодиагностики по минимуму, управляются пользователем и ломаются гораздо чаще

Источник

ОСНОВНЫЕ ТИПЫ ДАТЧИКОВ

Включение и отключение кондиционера может происходить без вмешательства человека. Хватает всего один раз поставить необходимую температуру, и система будет самостоятельно ее поддерживать. Устройства, которые помогают кондиционеру работать в автоматическом режиме, называют датчиками. Их главное предназначение — измерение определенных технологических параметров. Любая модель климатического устройства имеется свой диапазон рабочей температуры, при которой производитель рекомендует включать устройство:

• режим охлаждения от +18° до +45°C;
• режим обогрева от -5° до +18°C.

Роль датчика высокого давления в системе кондиционирования

Представленная система отличается наличием самых разнообразных узлов, позволяющих обеспечивать бесперебойную подачу охлажденного воздуха в салон машины. Одним из ключевых элементов системы климат-контроля является датчик с маркировкой G65.

Он предназначен в первую очередь для того, чтобы предохранять систему от поломок, вызванных избыточным давлением. Дело в том, что представленная система поддерживается в работоспособном состоянии при наличии среднего рабочего значения в контуре высокого давления, в зависимости от температурного режима. Так, при температуре в 15-17 0С, оптимальное давление составит порядка 10-13 кг/см2.

Из курса физики известно, что температура газа находится в прямой зависимости от его давления. В конкретном случае в роли газа выступает хладагент, к примеру, фреон. При росте температуры, давление в системе климат-контроля начинает расти, что нежелательно. В этот момент начинает срабатывать ДВД. Если ознакомиться со схемой системы кондиционирования автомобиля, становится ясно, что этот датчик привязан к вентилятору, посылая в нужный момент сигнал для его отключения.

Циркуляция и поддержание рабочего давления хладагента в рассматриваемой системе осуществляется благодаря компрессору, на котором установлена электромагнитная муфта. Это приводное устройство обеспечивает передачу крутящего момента на вал компрессора от двигателя авто, посредством ременной передачи.

Работа электромагнитной муфты – результат действия рассматриваемого датчика. Если давление в системе превысило допустимый параметр, датчик посылает сигнал на муфту компрессора и последний перестаёт работать.

Кроме всего прочего, при появлении сбоев в работе того или иного узла системы, может возникнуть ситуация, когда в контуре высокого давления, этот рабочий показатель начнёт приближаться к аварийному значению, что может привести к серьезным последствиям.

Как только возникли подобного рода обстоятельства, в работу вступает всё тот же ДВД.

Максимальный температурный напор

DTмакс=Та1 – То

Данный показатель применяется при подборе воздухоохладителей, поскольку зарубежные производители холодильной техники предоставляют значения холодопроизводительности испарителей Qисп в зависимости от величины DTмакс. Рассмотрим метод подбора воздухоохладителя холодильной установки и определим расчетные значения DTмакс. Для этого приведем в пример общепринятые рекомендации по подбору значения DTмакс:

• для морозильных камер DTмакс находится в пределах 4-6 К;
• для камер хранения неупакованной продукции – 7-9 К;
• для камер хранения герметично упакованной продукции – 10-14 К;
• для установок кондиционирования воздуха – 18-22 К.

Датчики давления кондиционера

Давление фреона в рабочем контуре влияет на работу климатической системы. Повышение показателя грозит разрывом трубопровода и протечками, уменьшение снижает интенсивность охлаждения. В разных частях магистрали на стороне нагнетания и всасывания установлены измерительные устройства, контролирующие технологические параметры.

Датчик низкого давления кондиционера отключает климатическое оборудование при недостатке фреона. Низкое давление, вызванное отсутствием хладагента, грозит нежелательным подсосом воздуха. Минимальный показатель 0,17 бар. Датчик высокого давления кондиционера установлен в трубке с жидким хладагентом. Он разрывает контакт при критическом повышении уровня давления свыше 27 бар. Устройства защищают электродвигатель компрессора от опасных перегрузок.

Диапазоны рабочих температур у разных сплит-систем

Если рассматривать усредненные стандартные значения, то оптимальное функционирование прибора происходит при отметках термометра около 20-27°C. В таких условиях исключена повышенная нагрузка на основные узлы системы, а главное – на компрессор, который при работе на максимальной мощности изнашивает свой потенциал раньше предполагаемого срока.

Существует значительный разброс в допустимых рабочих температурах кондиционера. Связано это с тем, что одни системы оснащаются множеством дополнительных датчиков контроля, а другие имеют всего лишь два во внутреннем блоке. У первых нижняя граница нормы может варьироваться в совершенно разных пределах.

Основная масса кондиционеров имеет стандартный диапазон рабочих температур, при которых производитель разрешает их включать.

Охлаждение происходит при отметках на уличном термометре от 18 до 45°C. Обогрев допустим при показателях от 18 до -5°C.

Исключениями могут быть лишь некоторые дорогие торговые марки типа MITSUBISHI или DAIKIN, которые выпускают серии сплит-систем с расширенным диапазоном рабочих температур кондиционера как на охлаждение, так и на обогрев. Такая техника способна бесперебойно функционировать при -25°C на холод/тепло, а также охлаждать при летней жаре в 55°C.

Но лучше всего себя проявляет прецизионная техника, когда речь идет о максимальной или минимальной температуре кондиционера. Она может работать круглогодично с точностью до 0,5°C.

Замена датчика и профилактика поломок

В случае выхода из строя этого элемента необходимо произвести срочную замену датчика давления кондиционера. Конечно, можно обратиться за помощью к специалистам, но эта процедура несложная и ее реально осуществить самостоятельно в гаражных условиях. Нам понадобится ключ на «14». Желательно, чтобы была смотровая яма, но можно воспользоваться и подъемником.

Замена ДДК

Глушим двигатель, так как эту операцию проводят только на авто с выключенным зажиганием. Немного отодвинув пластиковую защиту бампера и посмотрев направо, вы увидите этот датчик. Чтобы его демонтировать, необходимо поднять защелку на штекере и снять подключенные к нему провода. Теперь выкручиваем устройство рожковым ключом. Благодаря специальному предохранительному клапану можно не бояться, что произойдет утечка хладагента. На освободившееся место вкручиваем новое устройство, подключаем к нему все провода, возвращаем на место защиту и наслаждаемся комфортным передвижением в своем любимом авто.

Есть еще один способ добраться до этого датчика без использования подъемников и смотровых ям. Необходимо просто снять передний бампер. Но описываемый выше метод более простой в исполнении. Если замена вполне осуществима своими силами, то проверку датчика давления кондиционера следует доверить специалистам, ведь для этого понадобится дорогостоящая аппаратура и приобретать ее для домашнего пользования нецелесообразно.

Снятие переднего бампера

Для профилактики обязательно включайте климат-контроль на режим охлаждения хотя бы на 10 минут даже зимой. Достаточно повторять эту операцию 1 раз в неделю. С наступлением морозов сначала хорошенько прогрейте авто и только тогда запускайте кондиционер. Дотроньтесь до торпеды, она не должна быть холодной. Промывая конденсатор, нужно действовать очень аккуратно, так как тонкие ребра его ячеек легко деформировать. Используйте только качественный хладагент и серьезно подойдите к выбору автосервиса. Несоблюдение технологии заправки приведут к весьма серьезным проблемам со

https://youtube.com/watch?v=K3wpHlxsqpo

Как заметить неисправности датчика давления?

Сейчас давайте ознакомимся с неисправностями датчика давления кондиционера, как его проверить и при необходимости заменить. В основном спровоцировать выход из строя либо некорректную работу этого элемента может элементарное загрязнение или механические повреждения. Так что после первых признаков обязательно проверьте состояние разъемов и проводов. Любые трещины, следы влаги и коррозии недопустимы. Не забывайте и о компьютерной диагностике.

Компьютерная диагностика системы кондиционирования

Понять, что нужно посетить автосервис или залезть под капот самостоятельно, можно по следующим признакам. Во-первых, нарушается работа компрессора, он может включаться при чрезмерном давлении либо функционировать даже без фреона. Иногда компрессор вовсе не включается. Во-вторых, возникают перебои в работе вентилятора. Да и вся система кондиционирования функционирует нестабильно.

Вывод

Датчики давления кондиционера – это специфические компоненты автомобильных систем кондиционирования, о существовании которых могут не знать даже опытные автолюбители. Относительно простое устройство большинства датчиков и небольшое число фирм-производителей, которые по совместительству еще и являются поставщиками на конвейер автоконцернов, должны говорить о том, что устройства имеют большой эксплуатационный ресурс. Но на деле хотя бы один из датчиков давления или единственный в случае некоторых авто может выйти из строя по ходу эксплуатации транспортного средства. Поломка не всегда означает, что кондиционер должен перестать работать. Зачастую наблюдается потеря холодопроизводительности и неадекватная работа системы. Неисправный датчик стоит заменить как можно скорее.
