Варианты замены и выбора ТЭНа для водонагревателя

Влияние анода на работу водонагревателя

При эксплуатации накопительного водонагревателя важную роль играет анод. Это элемент, который защищает внутренние элементы бака от образования накипи. Если анод вовремя не заменить, накипь накапливается на стенках бака, теплообменнике (в случае с бойлерами косвенного нагрева и комбинированными водонагревателями) и самом ТЭНе.

Образовавшаяся накипь начинает разрушать все элементы водонагревателя изнутри. В случае с «сухим» ТЭНом, он остается защищенным. Но если пострадают стенки бака или теплообменник, полная замена водонагревателя будет неизбежна.

В случае с «мокрым» ТЭНом произойдет ровным счетом тоже самое. При нефункционирующем аноде в скором времени ТЭН перестанет работать. Но при этом это произойдет намного раньше, и вы успеете заменить нагревательный элемент и анод до того момента как произойдет сквозная коррозия стенок бака или теплообменника.

Вывод: если не контролировать истощение анода в бойлере, никакого смысла покупать бойлер с «сухим» ТЭНом не имеет.

Преимущества

По сравнению с открытыми «кипятильниками» сухие конструкции имеют множество преимуществ. Для примера рассмотрим лишь некоторые из них:

Отсутствие накипи на ТЭН

На скорость формирования этой неприятной прослойки влияют качество воды и площадь поверхности соприкосновения нагревателя с жидкостью. Чем более жёсткая вода подаётся в вашем регионе, тем быстрее будет образовываться накипь. Толстая известковая прослойка снижает качественный нагрев воды, и срок работы ТЭН уменьшается.

Сухой нагревательный элемент защищён от подобной неприятности. В этом случае прямой контакт с водой не происходит. Значит, и накипи на нагревателе тоже нет.

Компактные размеры

Сухой ТЭН имеет относительно небольшие размеры и занимает места намного меньше, нежели его «мокрый» собрат. Таким образом, уменьшаются размеры и самого накопительного бака. Чаще всего производители устанавливают по два или даже по три нагревателя в один прибор. Это позволяет потребителю самостоятельно регулировать нагрузку. Если вам необходимо быстро подогреть большой объем воды, включите сразу все ТЭН и вы получите горячую воду буквально за несколько минут.

Даже если один из нагревателей перегорит, ничего страшного не произойдёт. На период ремонта вы просто станете пользоваться одним из оставшихся и все равно останетесь с горячей водой.

Отличная производительность

Это ещё одно преимущество сухих ТЭН. Поскольку на таком нагревателе практически не образуется накипи, то скорость получения горячей воды значительно увеличивается. При этом затрачивается намного меньше электроэнергии, чем при подогреве воды «мокрым» ТЭН.

Сам по себе каждый сухой ТЭН, установленный в бойлере чаще всего имеет мощность меньшую, нежели у аналогичного варианта с «мокрым» элементом. Но поскольку в водонагревателях такого типа обычно используется несколько ТЭН, то суммарная мощность будет существенно ниже, чем у «мокрого» трубчатого нагревателя. А уж использовать ли её в полном объёме или частично потребитель может решать самостоятельно.

ТОП-3 лучших водонагревателя с сухим ТЭН Timberk

  1. Timberk SWH FED1 80 V
  2. Timberk SWH RE15 50 V
  3. Timberk SWH RED1 100 V

Отзывы на Яндекс.Маркете

Простота обслуживания

Водонагреватели с сухим трубчатым элементом имеют одну немаловажную особенность. Они устроены таким образом, что если ТЭН вдруг выйдет из строя, для его замены вам даже не придётся сливать воду из бака. Достаточно свинтить защитный фланец, вынуть элемент, произвести его осмотр или ремонт и вставить обратно.

Долгий срок эксплуатации

Из-за отсутствия контакта с накипью сухие ТЭН имеют долгий срок службы. Одного такого элемента достаточно в среднем для 5 лет бесперебойной работы. В то время, как бойлеры с обычным ТЭН выходят из строя раз в 2–3 года. При нынешних ценах на комплектующие это позволяет хорошо сэкономить.

Наличие защиты от сухого старта

Абсолютно все модели с сухим нагревателем оснащены системой защиты от включения без воды. Если в баке нагревателя нет воды, система просто не позволит агрегату включиться. Защита от «сухого старта» не позволит трубчатому нагревателю сгореть. Даже если по какой-то причине она не сработает, то поломка коснётся исключительно нагревательного элемента. Другие системы бойлера не пострадают.

Вариативность

Многие сухие ТЭН имеют полностью идентичную конструкцию. Это позволяет использовать один и тот же элемент для различных моделей баков. Так что в случае ремонта проблем с комплектующими у вас не будет.

Отсутствие проблем с воздушными пробками

Водонагревателям оснащённым сухими ТЭН не грозит образование внутренних воздушных пробок. Для моделей с «мокрыми» нагревателями это может закончиться дорогостоящим ремонтом.

Выбираем твердотопливный котел длительного горения: рейтинг 10 лучших котлов

Радиаторное электрическое отопление дома

Схема установки ТЭНа в радиатор До того как врезать тэн в систему отопления, нужны параметры радиатора. Главным из них является диаметр соединительного патрубка. В настоящее время производители выпускают изделия с двумя типоразмерами – 1/2 и 3/4 дюйма. Затем проводится сравнительный анализ параметров отопления до и после установки нагревательного элемента.

Подключение ТЭНа к действующему отоплению

Если он будет использоваться как дополнительный способ нагрева воды – нужно учесть изменение гидравлического напора при прохождении через радиатор. Так как проходной диаметр в этом месяце системы будет меньше – рекомендуется установить насос большей мощности.

Нередко делают монтаж в старые чугунные батареи. Перед выполнением работ нужно сначала проверить направление резьбы патрубка (правое или левое) а также измерить его диаметр. Затем следует придерживаться такой схемы:

  • Слив теплоносителя. Выполнять монтаж тэна в радиатор отопления при наличии в нем воды запрещено;
  • Проверка уровня батареи. Даже при незначительном угле наклона значительно повышается вероятность образования воздушных пробок;
  • Установка нагревательного элемента в патрубок. Для герметизации отверстий необходимо использовать прилагающиеся к ТЭНу прокладки либо изготовить их самостоятельно;
  • Монтаж блока с терморегулятором, если таковой есть в комплекте.

Пример установки ТЭНа в чугунный радиатор После этого, необходимо заполнить систему водой. С помощью установленного крана Маевского удаляются возможные воздушные пробки. Перед включением для обеспечения безопасности с помощью тестера проверяется возможно возникшая цепь нагревательная спираль-батарея. Если она есть – нужно демонтировать тэн и установить его снова, улучшив герметизацию.

Радиаторный электрический обогрев

При организации отопления на тэнах, сделанного своими руками, монтаж трубопровода не обязателен. На каждый радиатор следует выполнить установку нагревательного элемента. При этом возможно монтировать различные по мощности модели в зависимости от теплового режима в конкретной комнате дома. Преимущества подобной системы заключаются в следующем:

  • Экономия на закупке материалов и уменьшение трудоемкости монтажных работ;
  • Если используется тэн с терморегулятором для отопления и подключенный к нему датчик температуры – регулировка степени нагрева комнаты будет выполняться автоматически;
  • Минимальная инерция нагрева системы.

Но все эти положительные качества может перекрыть общая стоимость обслуживания. Поэтому прежде чем делать отопление с помощью электрических тенов, нужно подсчитать не только стоимость закупки материалов и комплектующих, но и последующие затраты на электричество. Только после этого внедрять систему отопления такого типа.

Как почистить ТЭН

Во многих регионах вода слишком жёсткая, поэтому довольно быстро образуется накипь на всех нагревательных элементах. Если периодически счищать эту шубу, то ТЭН прослужит дольше. Кроме того, вы не будете тратиться на лишнюю электроэнергию.

Есть два варианта очистки: механический и химический. Механический – это просто соскребание шубы с помощью жёсткой щётки и наждачной бумаги.

Самое главное в этой процедуре – не повредить оболочку ТЭН и его основаниеФОТО: technosova.ru

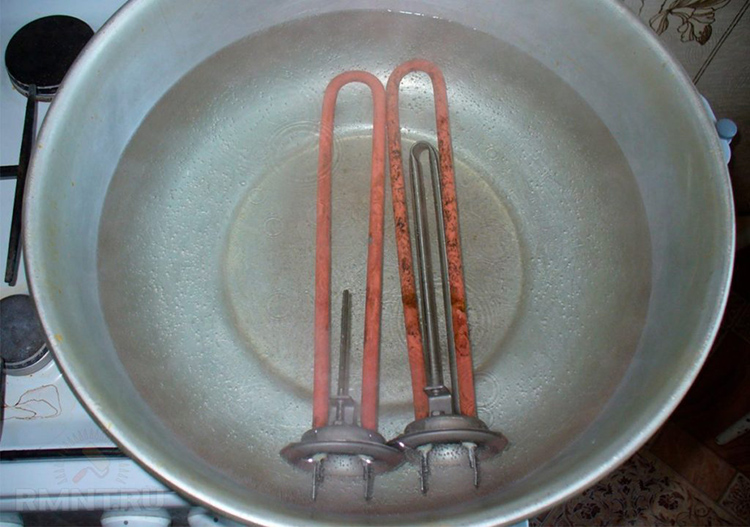

Химический вариант очистки предполагает использование специальных составов, которые продаются в магазинах бытовой химии. Есть специальные средства для водогреек, но можно воспользоваться и составом для электрических чайников. Принцип его действия такой же. Состав разводится водой, и ТЭН замачивается в нём на несколько часов, после чего накипь легко удаляется с поверхности.

Можно воспользоваться и подручным средством. Накипь боится уксусной кислоты. Для большего эффекта раствор следует нагретьФОТО: freelancehack.ru

ТЭНы с терморегулятором

Водонагревательный ТЭН с терморегулятором (термостатом) устанавливается с целью регулировки температуры. Терморегуляторы включают нагрев воды при помощи трубчатого электронагреватели, либо отключают. Это позволяет владельцу значительно экономить электроэнергию.

Также ТЭН с терморегулятором – это безопасность, которая очень важна при совместной работе электричества и жидкости. Он своевременно отключает нагревательную систему в случае неполадок.

ТЭН для водонагревателя с терморегулятором обычно изготавливается из проволоки, содержащей никель и хром. Проволока помещается внутрь и наполнена специальным порошком (из оксида магния).

Сам терморегулятор может быть разных видов: капиллярный, электронный и стержневой.

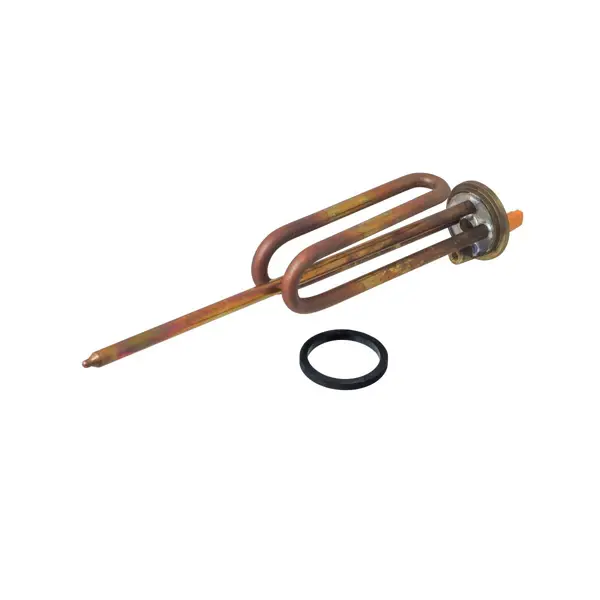

ТЭН для нагрева воды с терморегулятором стержневым – самый распространённый сегодня. Он выглядит как небольшая трубка, которая работает по физическим законам. Когда трубка нагревается, происходит её линейное расширение и давление на выключатель. Когда трубка остывает, происходит её сжатие и включение трубчатого электронагревателя.

Стержневой терморегулятор имеет минус, связанный с неточностью работы из-за близкого расположения его к подводу воды.

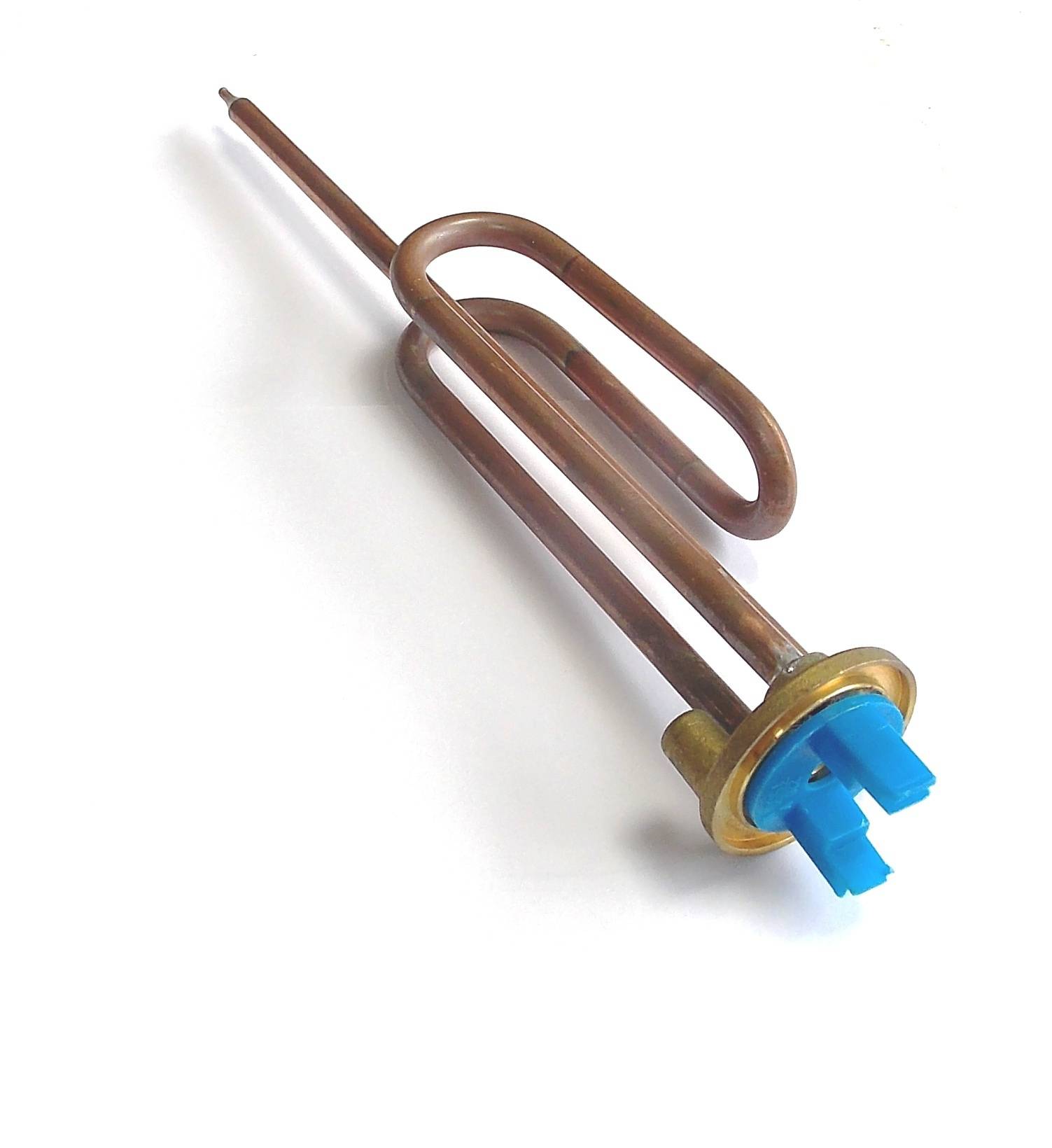

ТЭН со стержневым терморегулятором

Капиллярный терморегулятор – самое современное решение. Выглядит он как небольшая в диаметре трубка, в которой находится капсула с контрастной жидкостью. Термостат изменяет объём в зависимости от температуры внутри нагревателя. При достижении определённой отметки нагрева, жидкость давит на мембрану, связанную с электроконтактами.

ТЭН с капиллярным терморегулятором

Электронные терморегуляторы – тоже встречается часто. Для лучшей работы он взаимодействует с защитным реле. Из-за этого в случае необходимости происходит аварийное отключение питания (если, например, ёмкость водонагревательной конструкции пуста).

Электронный термостат для водонагревателя Ariston

Конечно, нагревательные ТЭНы для воды с термостатом могут иметь и другие классификации в зависимости от разных параметров: электромеханические и электронные, простые и программируемые приспособления.

Предлагаем вам посмотреть видео, которое ответит на вопросы: как подключить терморегулятор к ТЭНу или как установить терморегулятор для ТЭНа своими руками.

Возникающие неполадки

Приведем краткий список распространенных неисправностей в работе нагревательных элементов.

  1. Когда из крана бежит холодная вода, то это сигнал о том, что произошло нарушение в соединении ТЭН — термостат.
  2. Если изделие то включается, а затем выключается — это первый сигнал о том, что на нагревателе образовалась довольно толстая накипь или слой известкового налета.
  3. Когда при самостоятельной установке пользователь допустил различные ошибки из-за неопытности, то в емкости может возникнуть весьма внушительная воздушная подушка, которая не дает ТЭН нагревать воду.

Любую неисправность гораздо легче предупредить, нежели потом устранять, прилагая определенные усилия и финансовые вливания.

Конструктивные различия

Чтобы разобраться, какой тэн для водонагревателя лучший, нужно конкретно рассмотреть их конструктивные различия.

Мокрый или открытый вариант

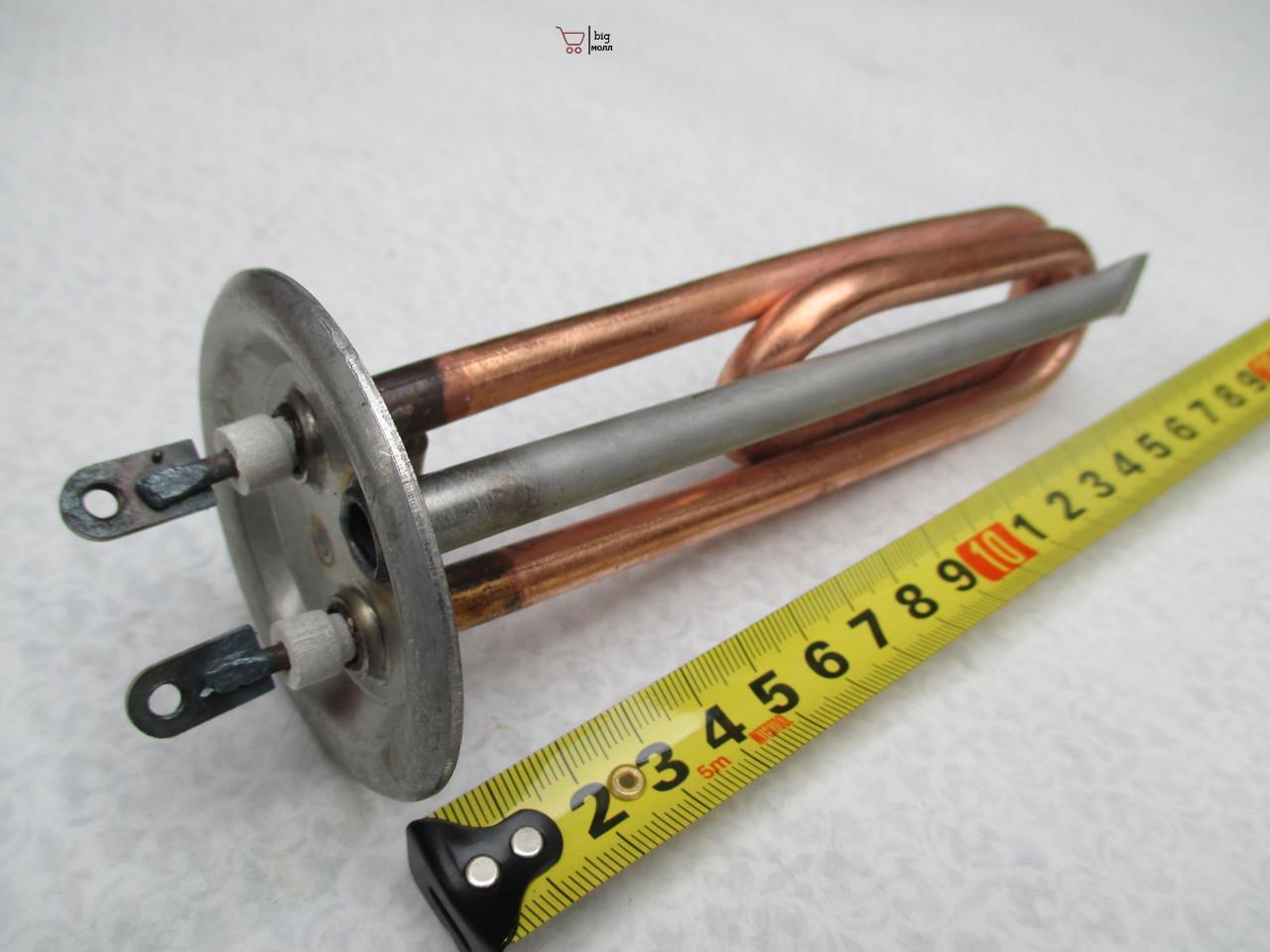

«Мокрые» тэны непосредственно контактируют с водой, находящейся в водонагревательном баке. Эти открытые нагревательные элементы внутри своей пустотелой трубки заполнены магниевым оксидом или кварцевым песком, которые представляют собой высокотеплопроводные вещества. Основой мокрого тэна является спиралеобразная нихромовая проволока.

В зависимости от производителя открытые тэны имеют три основные отличительные характеристики.

  1. По типу крепления они могут быть гаечными или фланцевыми. Фланцевые элементы в свою очередь, изготавливаются литыми или штампованными.
  2. По наличию анодного гнезда. Тэн для водонагревателя может при наличии гайки не иметь анодного крепления, или иметь на фланце дополнительный крепеж в виде резьбы.
  3. По форме нагревательные элементы могут быть прямыми или гнутыми в разных направлениях. Эту форму определяют по типу основного бака для нагрева воды. По материалам изготовления наиболее распространены изделия из меди и нержавеющей стали.

Преимущества и недостатки

Тэн для водонагревателя с открытым способом установки имеет высокую скорость нагрева воды. Однако качественные показатели воды в наших коммуникационных системах очень негативно влияют на его срок службы.

Сухие или закрытые

Закрытый или «сухой» тэн для водонагревателя представляет собой изолированный от внешней среды нагревательный элемент в специальной керамической колбе, к которой предъявляются повышенные требования прочности. Колба закрытого тэна изготавливается из магниевого силиката или стеатита, а сам нагревательный элемент делают из нержавеющей стали. Поэтому нагрев воды в бойлере с закрытым нагревателем происходит посредством передачи тепла кожухом.

Преимущества и недостатки

Закрытое исполнение тэнов более безопасно, здесь абсолютно исключено электрическое замыкание. Они:

  • Простые в обслуживании;
  • Имеют длительный срок эксплуатации;
  • Экономичны;
  • Легко ремонтируются.

Закрытый керамической колбой тэн для водонагревателя составляет единый фрагмент, а его поверхность является надежным тепловым передатчиком. Бак и фланец закрытого нагревателя защищены эмалевым покрытием, которое препятствует образованию накипи. Поэтому срок службы сухих тэнов в три раза выше мокрых аналогов.

К недостатком стеатитовых нагревателей можно отнести то, что они не универсальны. Их изготавливают конкретно под каждый вид модели бойлера с учетом того, что замена его будет производиться на такой же тэн.

Устройство и применение термоэлементов

Полученную нагревательную трубку можно изогнуть и выполнить деталь так, чтобы её можно было установить в сосуд. При этом верхний металлический кожух выполняют из проводника с хорошей теплоотдачей – сталь, медь, сплавы. Закрепить в сосуде ТЭН для водонагревателя можно фланцем или оба конца элемента отдельными гайками. В любой воде, кроме дистиллированной, присутствуют соли. Некоторые из них при нагревании переходят в нерастворимое состояние и оседают на металлических трубках. Процесс происходит ещё и потому что медные трубки являются катализатором осаждения. Если рядом поставить стержень из более активного металла, то именно с ним будут контактировать агрессивные ионы. Тогда разрушается, покрывается рыхлой коркой, магниевый анодный электрод, на образование осадка на ТЭНе не хватает ионов. Так, продлевается срок службы основных элементов, а магниевые электроды при износе заменяют новыми. Поэтому все Тэны для водонагревателя комплектуются магниевым анодом.

Сухие нагревательные элементы устроены по-другому. Они невосприимчивы к осадку, не вступают в электрохимическое взаимодействие с водой, не зарастают даже в жёсткой среде. Соответственно с ними не обязательно устанавливать анодный элемент. Это не ТЭНы, так как устройство нельзя назвать трубчатым электронагревателем. Такие элементы готовят под конкретную модель водонагревателя.

Эксплуатация

ТЭНы чаще всего ломаются именно из-за неправильного использования водонагревательных приборов. Вследствие каких-либо нарушений эксплуатации возможны следующие проблемы с нагревательной деталью:

  • металл лопается из-за долгого воздействия на него большой температуры или напряжения;
  • оболочка утрачивает изначальную герметизацию, что приводит к немедленной поломке ТЭНа;
  • появляются частицы ржавчины и признаки разрушения конструкции ввиду неправильного отношения к нагревательному прибору;
  • выход из строя из-за долгого нарушения правил безопасности и обслуживания.

Перечень возможных проблем не ограничивается вышеприведенным списком. В целом каждое нарушение приводит к тем или иным уникальным поломкам. К примеру, даже в случае неправильного отношения к объему жидкости, нагревательный элемент способен выйти из строя (если бак имеет объем 80 литров, пространство должно быть заполнено так, чтобы ТЭН был полностью погружен в воду).

Виды ТЭНов для 80-литрового бойлера

Порядок замены нагревающих элементов в водонагревателях

Для очистки или замены ТЭНа в водонагревателе от накипи необходимо обеспечить доступ к прибору путём опорожнения и дренирования ёмкости. При этом необходимо обеспечить выравнивание давления в сосуде.

Для обеспечения осмотра и ремонта аппарат необходимо перевернуть и демонтировать фланец с прикреплённым ТЭНом. Отсоединить питание. Прежде нужно зарисовать или сфотографировать крепление проводки на фланце, чтобы после замены узла собрать схему правильно. Одновременно необходимо заменить или очистить от осадка анодный стержень.

Уплотнительные резинки и прокладки промыть от грязи, при необходимости заменить новыми. Установить новый ТЭН и выполнить сборку в обратном порядке. При заполнении бака водой открыть сливной кран для вытеснения воздуха.

Конструкция

ТЭН – это тепловой нагревательный элемент, который необходим для нагрева воды в бойлере или котле. Виды ТЭН для водонагревателей:

  1. Мокрые (ATT – АТТ, Electrolux EWH Centurio, ASF);
  2. Сухие (AEG, Isea, Tesy, Ariston Ti Tronic Best).

Главным образом их отличает принцип расположения. Мокрые нагревательные элементы непосредственно касаются воды. Это значительно ускоряет процесс нагрева, но при этом они имеют более низкий срок действия. Сказывается химический состав воды, из-за которого на металлическом ТЭНе образовывается накипь и ржавчина.

Более популярны так называемые сухие нагреватели. Они расположены в защитном кожухе, который предохраняет их от непосредственного контакта с водой. У них более долгий срок действия, в отличие от мокрых моделей, но при этом несколько увеличено время нагрева. Водонагреватель с сухим тэном стоит немного дороже, нежели с мокрым, но зато, если купить такое устройство, Вы сможете сэкономить на ремонте детали.

Также сейчас в продаже есть модели с классическим трубчатым нагревателем и стеаритовым. Их отличие заключается в конструктивном исполнении. Трубчатые ТЭНы ранее применялись практически во всех водонагревателях: Electrolux Centurio, Электролюкс, Гарантерм, Поларис и многих других. Они представляют собой трубку с Г-образными креплением. Для нагрева используется специальная металлическая спираль. Она помещена в медную или нержавеющую защитную оболочку. Чтобы защитить элемент от сгорания и короткого замыкания, в трубке расположен еще один нагревательный элемент. Он выполнен из диэлектрического материала, который препятствует образованию замыканий и повышает теплопроводность элемента.

Часто вместо второй трубки применяется наполнение корпуса изнутри оксидом магния или кварцем. Для дополнительной защиты контактов используется нержавейка или керамика, которыми покрываются контактные стержни. Наиболее часто это используется для проточного водонагревателя, где ТЭН подвержен постоянному воздействию воды. Благодаря тому, что нагревательный элемент имеет огромное сопротивление, большая часть (практически 90 %) электрической энергии преобразовывается в тепловую. Полученное тепло передается на оболочку ТЭНа накопительного или проточного электроводонагревателя, что способствует повышению температуры воды.

Электротэн стеатитового типа (Wester WHE, Оазис) имеет немного другую конструкцию. Он представлен в открытом виде, где важную роль играют стеатитовые проволоки, это идеальный вариант для дачного водоснабжения. Они расположены вдоль керамического цилиндра. Этот цилиндр покрыт вертикальными впадинами, в которые и намотана проволока. Она имеет очень высокие показатели прочности, но из-за большой опасности в использовании, её применяют только в нагревателях с терморегулятором. Нагрев проволоки может доходить до 800 градусов при минимальном показателе кВт. Нужно отметить, что такой керамический нагреватель может обогревать площадь воды неравномерно, что позволяет использовать электрический элемент для обеспечения нагрева воды в несимметричном баке.

При этом стеатитовый ТЭН для электрического водонагревателя должен быть защищен от воздействия жиров и прочих агрессивных веществ, т. к. его очень сложно почистить.

Видео инструкция: как почистить ТЭН

Блок электронагреватели

Такой ТЕН для отопления дома применяется в тех случаях, когда необходимо увеличить мощность обогревательного прибора. Обычно эти нагревательные элементы используются в отопительном оборудовании, в котором в качестве теплоносителя выступает жидкость – вода, масло и т.д.

Отличительной характеристикой данных элементов является их крепеж к отопительному устройству. Способ крепления бывает двух типов: резьбовым или фланцевым. Самыми популярными являются обогреватели с фланцевым крепежом.

Блоки электронагревателей для отопления могут использоваться много раз в различных отопительных приборах. Если элемент сгорел, его не составит труда заменить новым. Часто используются такие ТЕНы для котла отопления.

Как выбрать ТЭН на водонагреватель

Как выбрать ТЭН на водонагреватель. Каждый из нас желает жить с удобствами, и одним из главных удобств, несомненно, является горячая вода, и чтобы она была круглосуточно, без перебоев. Что делать, если Вы живете в частном доме, куда невозможно подвести центральное водоснабжение. Тогда на помощь приходит водонагреватель. Он не заменим и в городской квартире в период очередного ремонта, когда отключают горячую воду в целых микрорайонах.

Самым главным элементом в водонагревателе, является ТЭН. ТЭН для водонагревателя изготавливается из тонкой металлической трубки, это своеобразная оболочка внутри которой находится спираль из проволоки.
Выбираем ТЭН для водонагревателя

Чтобы подобрать ТЭН для водонагревателя, необходимо узнать какой именно нагревательный элемент стоит в Вашем приборе. Посмотреть это можно в технической документации или инструкции к нему. Так же учтите, тип фланца, мощность, наличие крепления под анод, трубки для датчиков терморегулирования и собственно материал, из которого изготовлен ТЭН.

Как контролировать состояние ТЭН

Чтобы своевременно контролировать состояние вашей водогрейки, нужно придерживаться таких рекомендаций:

обращайте внимание на то, как быстро нагревается вода. Если скорость изменилась, это может быть признаком скорого выхода ТЭН из строя;
следите за расходом электричества при нагреве воды

Если расход увеличился – это нехороший признак.

Если у вас появились подозрения, пригласите специалиста или попробуйте самостоятельно определить возможную неисправность.

Наличие шубы накипи свидетельствует о необходимости ремонтаФОТО: dzagigrow.ru

Вообще производители советуют менять анод в ТЭН каждые 12 месяцев. Если накипи нет, довольно трудно визуально определить наличие неисправности. Для этого потребуется специальный прибор – тестер.

Проверка исправности ТЭНа

Необходимость проверки ТЭНа возникает в двух случаях – водонагреватель не греет воду, хоть индикатор на его панели свидетельствует о наличии питания, или же при включении бойлера происходит срабатывание автомата защиты или УЗО. Для того чтобы проверить нагревательный элемент, достаточно снять защитную крышку и получить доступ к его клеммам. Конструкция крышек водонагревателей разных моделей отличается, но, скорее всего, вам понадобится крестовидная отвертка с мелким шлицем для ее снятия.

Удалив защиту, получаем доступ к электрической части бойлера. Для того чтобы не запутаться в паутине проводов, сфотографируйте их с нескольких ракурсов, это поможет при сборке устройства. Затем снимите клеммы (фастоны) с термостата и с ТЭНа. Не спешите демонтировать нагреватель, возможно причина совсем не в нем.

Сначала рекомендуется проверить исправность термостата. Щупы мультиметра, установленного в режим зуммера (для измерения обрывов проводников) присоединяют к клеммам прибора. Отсутствие звукового сигнала свидетельствует о том, что электрическая цепь ТЭНа разомкнута, следовательно, ни о каком нагреве не может быть и речи. Возможно, ремонт закончится заменой термостата. В противном случае проверяем ТЭН.

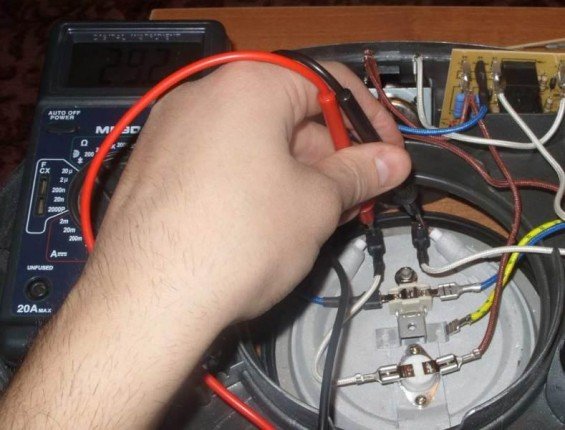

Проверить исправность ТЭНа можно при помощи мультиметра

В конструкцию любого трубчатого электронагревателя входит спираль с определенным внутренним сопротивлением. Измерив его значение при помощи мультиметра, и сравнив полученные показания с заранее известной величиной, можно сделать вывод про исправность этой детали.

Для проведения измерений тестер устанавливают на предел измерений х100 Ом. Измерение производят, одновременно касаясь щупами прибора контактных выводов электронагревателя. Замер сопротивления должен показать десятки Ом. Знак бесконечности на дисплее или нежелание стрелки прибора покинуть нулевой упор свидетельствуют о внутреннем обрыве. Такой ТЭН требует замены. Если же показания мультиметра вас устраивают, проведите дополнительное измерение, установив предел Х1000 кОм между одним из контактов и корпусом водонагревателя. Прибор должен показать бесконечно большую величину, в противном случае имеет место пробой тока на массу, который и вызывает срабатывание защиты или УЗО. Такой дефект также несовместим с нормальной работой бойлера.

В случае отсутствия мультиметра в вашем инструментарии, можно воспользоваться обычной лампочкой с подходящим источником тока, которые включают последовательно с проверяемой цепью.

Устройство и применение термоэлементов


Полученную нагревательную трубку можно изогнуть и выполнить деталь так, чтобы её можно было установить в сосуд. При этом верхний металлический кожух выполняют из проводника с хорошей теплоотдачей – сталь, медь, сплавы. Закрепить в сосуде ТЭН для водонагревателя можно фланцем или оба конца элемента отдельными гайками. В любой воде, кроме дистиллированной, присутствуют соли. Некоторые из них при нагревании переходят в нерастворимое состояние и оседают на металлических трубках. Процесс происходит ещё и потому что медные трубки являются катализатором осаждения. Если рядом поставить стержень из более активного металла, то именно с ним будут контактировать агрессивные ионы. Тогда разрушается, покрывается рыхлой коркой, магниевый анодный электрод, на образование осадка на ТЭНе не хватает ионов. Так, продлевается срок службы основных элементов, а магниевые электроды при износе заменяют новыми. Поэтому все Тэны для водонагревателя комплектуются магниевым анодом.


Сухие нагревательные элементы устроены по-другому. Они невосприимчивы к осадку, не вступают в электрохимическое взаимодействие с водой, не зарастают даже в жёсткой среде. Соответственно с ними не обязательно устанавливать анодный элемент. Это не ТЭНы, так как устройство нельзя назвать трубчатым электронагревателем. Такие элементы готовят под конкретную модель водонагревателя.

Подключение приборов

Для того чтобы подключить прибор к сети переменного напряжения, необходимо воспользоваться схемами, приведенными в статье. Обязательно устанавливаете защиту – автоматический выключатель. Кроме того, можно ставить магнитный пускатель для коммутации цепи или же электромагнитное реле. Если нужно производить регулировку температуры, устанавливайте специальный регулятор – допускается использовать как электронный, так и механический, работающий по принципу термостата. Теперь вы знаете, что такое ТЭН и каковы его разновидности, а самое главное – ознакомились со схемами подключения.

Проверка исправности тэна

Как можно понять, что тэн сгорел и пришло время его менять? Если сигнальные лампочки индикатора светятся и показывают, что бойлер включен, но он при этом не греет, это только косвенная причина.

Дело может быть в проводке, нарушении контакта или толстом слое накипи. Основную проверку нужно проводить мультиметром, путем замера сопротивления. Как это сделать, подробно описывается в статье “Подключение бойлера к электросети – ошибки и правила.”

Еще можно проверить наличие потенциала между нулем и корпусом прибора. Когда тэн разрушается, его токоведущая спираль соприкасается с водой, а через нее напряжение попадает на корпус бойлера.

Замер делать лучше мультиметром, в режиме измерения переменного напряжения. На циферблате может быть как пару десятков вольт, так и все 220В. Это уже говорит о 100% неисправности и необходимости менять элемент нагрева.

Если у вас стоит УЗО, как и должно быть при нормальной схеме, то оно начинает выбивать при попытке включить и подать питание.

Правильное УЗО (не 30мА, а max 10мА) – это обязательный элемент схемы при подключении любого бойлера, иначе напряжение у вас запросто может оказаться на смесителе, воде из под крана на кухне и в других неожиданных местах.

Алгоритм замены

Замена ТЭНа в водонагревателе весьма трудоемкая операция и проводится она строго по определенному регламенту:

  • отключить изделие от электрической сети;
  • произвести полный слив воды;
  • снять водонагреватель с креплений и перевернуть его для удобства проведения всех работ;
  • открутить крепление нижней панели, сфотографировать расположение и порядок подключения проводки;
  • отсоединить провода от ТЭНа и извлечь его из корпуса бака;
  • произвести очистку налета и накипи, если повреждения корпуса не обнаружено, то установить нагревательный элемент на место;
  • в случае замены устанавливаем новый ТЭН, делаем сборку в обратном порядке.

Специально для неопытных пользователей, чтобы помочь им осуществить такую операцию правильно, есть видео сюжет, где в бойлере проводит замену ТЭН опытный мастер:
