ТЭНы для батареи отопления: плюсы и минусы, устройство, принцип работы

Что представляют собой ТЭНы и их особенности

ТЭНом называется трубчатый электрический нагреватель, который может быть установлен в любой емкости, заполненной жидкостью. Многим наверняка хорошо известен ТЭН для масляного радиатора, который эффективно разогревает данный прибор отопления. По сути, таким устройством является и электрический кипятильник для воды.

Электротэны для радиаторов представляют собой специальные устройства, которые могут быть установлены в любую батарею отопления в качестве основного или дополнительного источника тепла.Как правило, они монтируются с терморегуляторами, позволяющими автоматизировать процесс обогрева.

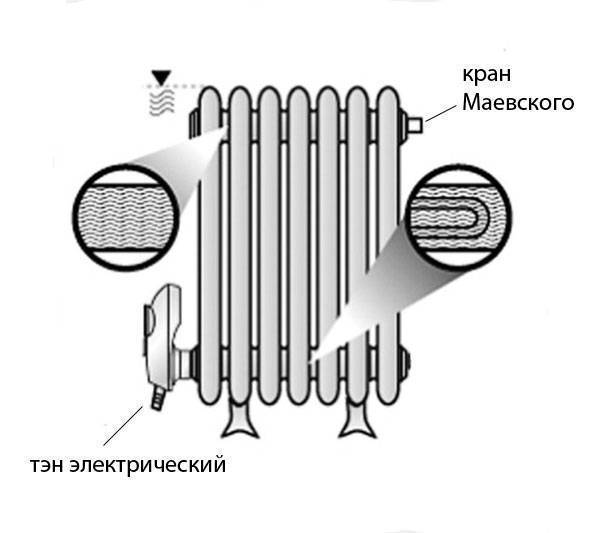

Схема использования электрического обогревателя в качестве дополнительного нагревателя

Совет! ТЭНы могут служить аварийным источником обогрева на случай отключения центрального отопления. В таких ситуациях можно перекрыть краны и подключить обогреватель к электричеству.

Процесс монтажа этих устройств очень простой – нужно лишь выкрутить заглушку, и вкрутить на ее место обогреватель. После этого радиатор можно заполнить как водой, так и маслом низкой вязкости. Последнее лучше использовать для тех случаев, когда отопление включается время от времени, к примеру, в гараже, чтобы теплоноситель не замерз.

ТЭН вкручивается в радиатор вместо заглушки

Достоинства

Среди достоинств рассматриваемого устройства можно выделить:

Низкую стоимость. правда, к цене самого ТЭНа обычно добавляется еще и цена терморегулятора, который поставляется отдельно.
Простоту установки – выполнить монтаж обогревателя своими руками может каждый домашний мастер, затратив на это лишь несколько минут свободного времени.
При наличии качественного терморегулятора можно полностью автоматизировать процесс обогрева.
Электронагреватели являются достаточно надежными, долговечными и абсолютно безопасными. Но для этого должна соблюдаться инструкция по подключению и правила техники безопасности.

На фото — изолированный в безопасном корпусе ТЭН

Недостатки

Наряду с достоинствами обогреватели для радиаторов имеют и некоторые недостатки:

Высокие затраты на электроэнергию, особенно если нагреватели используются в качестве основного нагревателя.
Низкая эффективность теплоотдачи. Дело в том, что батарея разогревается неравномерно, так как предназначена для постоянной циркуляции теплоносителя с высокой скоростью.
ТЭН для радиатора с терморегулятором и прочей электроникой стоит дороже масляного обогревателя.

Таким образом, прежде чем установить данное устройство, следует прикинуть все его достоинства и недостатки. Дело в том, что во многих случаях целесообразней использовать другие источники электрического обогрева.

Обратите внимание! Эффективность нагрева во многом зависит от типа самих батарей отопления. К примеру, чугунные радиаторы с ТЭНом менее эффективные чем, к примеру, биметаллические или алюминиевые

Основные функции и устройство ТЭНа

Основные функции ТЭНа, вмонтированного в батарею: нагревание теплоносителя и, в случае оборудования ТЭНа терморегулятором, регулировка температуры.

Сам ТЭН для радиаторов устроен настолько просто, что понять его конструкцию может даже школьник. В трубку из металла вставляется изолированная токопроводящая нить. Чаще всего это нихромовая спираль. Металлическую трубку в процессе гальванизации покрывают хромом или никелем, что даёт металлу особую защиту от агрессивного воздействия воды и гарантирует отсутствие контакта человека с электричеством. Кроме этого корпус нагревательного элемента оснащён датчиками контроля, не позволяющими устройству перегреваться.

Что касается функции нагрева теплоносителя, здесь, кроме одного, нет других вариантов: прибор включается в сеть и вода (или другой теплоноситель) нагревается. Принцип, одинаковый для всех электронагревательных устройств.

Функции термостата осуществляются ТЭНом, оборудованным терморегулятором. Это позволяет настроить ТЭН для радиаторов на определённую температуру. Кроме этого, существуют режимы регуляции, просто необходимые в определённых условиях:

«Антизамерзание» — поддерживает постоянную температуру теплоносителя +10о С, которая не позволяет замёрзнуть системе отопления.
«Турбо» — необходим для моментального разогрева теплоносителя в автономной системе отопления на предельной мощности. После достижения необходимой температуры, режим автоматически отключается, и устройство работает в соответствии с заданными терморегулятором параметрами.

Что касается самого теплоносителя, есть мнение, что наиболее подходящим для батарей, оборудованных ТЭНом, является трансформаторное масло. Оно за короткое время нагревается и долго отдаёт тепло.

Плюсы и минусы

Трубчатые электрические нагреватели способствуют равномерному и полному прогреву отопительной системы. Установка таких приборов имеет немало достоинств:

безопасность применения,
простота монтажа,
экономичность использования,
возможность установки дополнительных опций,
надежность,
длительный эксплуатационный термин,
сравнительно невысокая цена на изделие.

Наравне с достоинствами ТЭНы для батарей отопления имеют свои недостатки:

При подключении ТЭНА высокая скорость циркуляции жидкости в радиаторе не позволяет увеличить уровень теплоотдачи. Таким образом, работа отопительной системы препятствует равномерному прогреву устройства.
При использовании ТЭНа в качестве основного обогревающего устройства значительно повышаются затраты электрической энергии.

Среди плюсов ТЭНов для радиаторов — невысокая стоимость

Стоимость самого ТЭНа невысокая, но при покупке необходимого дополнительного оборудования для автоматизации рабочего процесса расходы намного увеличиваются. Полный комплект имеет цену в несколько раз выше конвектора, функционирующего от электричества.

Расчеты по мощности

Чтобы выбрать оптимальный нагревательный элемент для чугунной батареи, придется произвести некоторые расчеты.

Мощность прибора определяется количеством тепла, которое необходимо помещению. Так для обогрева 1 м2 потребуется 100 Вт, значит, для комнаты площадью 20 м2 нужно 2000 Вт. Так как в качестве обогревателей используются чугунные батареи, то нужно требуемое количество тепла разделить на тепловую мощность одной секции батареи, например, 180 Вт. Получается, что для этой комнаты потребуется 11 чугунных секций. Длина тэна и его мощность должны соответствовать размерам и потребностям радиатора.
Еще один параметр, который следует рассчитать – это объем теплоносителя в конструкции

Это важно, так как даже мощное устройство будет не эффективным, если в батарее недостаточно жидкости. Поэтому так важно при покупке тэна учитывать, для какого типа батарей он нужен

Объем алюминиевых радиаторов составляет всего 0.2 л, тогда как в чугунной батарее его может быть от 0.6 до 1.5 л в зависимости от модели и производителя.

Приблизительно берется 1 кВт мощности нагревательного элемента на 15 литров теплоносителя. Исходя из этого и учета количества секций радиатора, легко определить, какой мощности нужен прибор, и сколько их должно быть в обогревателе.

Плюсы электрического обогрева

Отопительное оборудование с терморегулятором, которое функционирует от электросети, является хорошим выбором для обогрева загородного жилья. В сравнении с централизованным газовым и твердотопливным отоплением электрическое имеет массу очевидных преимуществ:

Цены на электричество растут не настолько стремительно, как на другие источники энергии, что способствует некоторой экономии.
Нагревательные тэны могут применяться не только в чугунных батареях, но также использоваться в алюминиевых радиаторах.
Электрическое отопление без проблем обеспечивает комфортный уровень температуры в загородном доме практически любой площади.
Отопление может оборудоваться дополнительной автоматикой.
Батареи со встроенными тэнами можно использовать не только как основной, но и дополнительный источник тепла.
Для установки тэна не требуется оформление разрешительной документации.
Применение современных алюминиевых элементов обогрева в электрических системах отопления позволяет сохранить эстетическую привлекательность интерьеров.

Предлагаем большой выбор ТЭНов для радиаторов отопления, как алюминиевых, так и чугунных. Высокое качество материалов, из которых изготовлены нагревательные элементы и долгий срок службы ТЭНов для радиаторов гарантируем. Купить ТЭН для радиатора можно разными способами. Самый простой споcоб — положить товар в корзину, оформить заказ и ждать звонка оператора. Второй — позвонить и оформить заказ по телефону. Третий — написать на электронную почту. Ждем Ваших заказов.

Отличия ТЭНов для батарей отопления

ТЭН для радиаторов отличаются от обычных зауженным нагревательным элементом, так как пространство батареи само по себе является узким. Есть ТЭНы с правой и левой резьбой, а так же с разными диаметрами резьбы. Это может быть 33 мм, 42 мм, 48 мм или в эквиваленте трубной резьбы G1″, G1.25″, G1.5″ соответственно. Продаются ТЭНы как с терморегуляторами (термостатами), так и отдельно. Для любого радиаторного ТЭНа подойдет почти любой стержневой термостат, главное чтобы длина стержня термостата была не больше трубки под термостат на самом ТЭНе. Устроен ТЭН для радиатора абсолютно так же как и любой другой трубчатый электронагреватель. Небольшое различие лишь в форме самого нагревательного элемента. Фланец имеет шестиугольную форму под гаечный ключ обычно 55 мм для легкого закручивания ТЭНа в батарею.

Классический вид

Автономные системы отопления способны решить практически все проблемы, связанные с обеспечением комфортной температуры в доме. Однако такие системы имеют один нюанс — практически все разновидности котлов работают на одном виде топлива. Универсальные и комбинированные модели способны перерабатывать разное топливо, но они дорого стоят. В результате приходится решать проблему за счет использования дополнительных источников тепла, например, электрообогревателей. Существует решение проще, доступнее и эффективнее — ТЭН для чугунных батарей отопления.

Особенности выбора

Электронагреватели, предназначенные для батарей отопления, могут различаться несколькими параметрами. Поэтому к выбору следует подходить грамотно

Ниже рассмотрим,на что следует обращать внимание при выборе ТЭНа

Мощность является одним из важнейших параметров, так как от него зависит теплоотдача прибора. Поэтому, прежде всего нужно рассчитать необходимую мощность, для комфортного обогрева помещения.

В среднем на каждые 10 м 2 требуется 1 кВт мощности. Для более точного расчета необходимо учитывать регион и теплопотери помещения.Правда, если обогреватели будут использоваться в качестве дополнительного элемента обогрева, то достаточно в два раза меньшей мощности.

Обратите внимание! Не имеет смысла использовать нагреватель мощнее 75 процентов от теплоотдачи самого радиатора, так как его возможности не будут использоваться в полной мере

Биметаллический радиатор с электрическим нагревающим элементом

Тип радиатора

ТЭНы для алюминиевых радиаторов отопления и биметаллических батарей конструкционно не отличаются от нагревающих элементов для чугунных приборов.

Однако, различия заключаются в следующих моментах:

Форме наружной части корпуса.
Материале заглушки.

ТЭН для алюминиевого радиатора имеет заглушку диаметром в один дюйм. Диаметр же заглушки для стандартных чугунных батарей составляет 1¼ дюйма.

Поэтому прежде чем приобрести нагреватель, следует обратить внимание на то, для каких типов батарей он предназначен. Данную информацию обычно содержит инструкция, которая имеется в комплекте

Длина греющего элемента

Важным параметром выбора является длина ТЭНа. Как несложно догадаться, от этого зависит равномерность нагрева батареи и циркуляция жидкости. Соответственно, длина подбирается в зависимости от количества секций прибора.

В идеале обогревающий элемент должен быть на 10 см короче батареи. В таком случае нагрев жидкости будет осуществляться максимально равномерно.

Автоматика

Автоматика может быть встроенной и наружной. Следует отметить, что радиаторный ТЭН со встроенным термостатом стоит дешевле, чем компоненты по отдельности. Однако, наружная электроника, как правило, более функциональная.

Выбор зависит от предназначения обогревателя. Если он будет использоваться как основной источник тепла, то можно установить наружную электронику для обеспечения максимального комфорта обогрева. Если же устройство планируется использовать как дополнительное, подойдет и ТЭН для радиаторов отопления с терморегулятором в одном корпусе.

Недорогой ТЭН с терморегулятором для чугунного радиатора

Производитель

Что касается производителя, то в данном случае выбор не так важен. Дело в том, что известные европейские компании не занимаются выпуском данного оборудования. Поэтому на рынке, как правило, можно встретить изделия польского, украинского и турецкого производства.

Все эти ТЭНы достаточно схожи по качеству, поэтому следует уделить больше внимания их характеристикам. Единственное, лучше воздержаться от приобретения китайских изделий, так как поставщики нередко завозят наиболее дешевые, низкокачественные модели. Однако, и среди них иногда попадаются достойные нагреватели.

Вот, пожалуй, и все основные моменты, которые важны при выборе ТЭНов для батарей.

Использование ТЭНов для радиаторов не дает какой-либо выгоды, по сравнению с другими видами электрического отопления. Однако,эти нагреватели являются отличным вариантом для обогрева всевозможных хозяйственных помещений. Кроме того, их можно использовать в качестве дополнительного или аварийного источника тепла.

Получить дополнительную и полезную информацию по обозначенной теме можно из видео в этой статье.

Заполнение радиатора водой

Сколько же жидкости нужно для такого обогревателя?

Ошибка №10
При заполнении радиатора нельзя, чтобы он в конечном итоге оказался залит водой на 100%.

Наполнение происходит через отверстие уже установленной проходной заглушки. Сначала заливаете радиатор по горлышко.

Затем выставляете его идеально ровно и откручиваете пробку или кран маевского (не саму футорку), сливая лишний объем.

Если батарея уже висит на стене, можете воспользоваться небольшой лейкой с натянутой на носик трубкой или шлангом.

Ошибка №11
Старайтесь не заливать обычную воду из-под крана.

Вода должна быть мягкая. Жесткая очень быстро убьет ваш обогреватель.

Лучше всего дистиллированная или дождевая (она бесплатная). В крайнем случае, вода из фильтра-осмоса.

Воды нужно ровно столько, чтобы она перестала вытекать через отверстие под кран маевского. То есть, уровень жидкости должен заканчиваться как раз на уровне маленького отверстия проходной футорки.

При заливке воды по краешек отверстия, вы автоматически получите нужный уровень столба жидкости, который и обеспечит равномерную, правильную циркуляцию.

В одну секцию чугунной батареи (МС 140-500) помещается около 1,5л воды. В алюминиевую (высота 500мм) – не более 0,35-0,45л. Требуемый объем, считайте по количеству ребер.

ТЭНы с терморегулятором

Нагревательный элемент для отопления с термостатами устанавливается на все без исключения бытовые нагревательные приборы, где в качестве теплоносителя используется жидкость. Максимальная температура нагрева теплоносителя составляет 80° С.

ТЭН со встроенным терморегулятором состоит из нагревательного элемента и термодатчика с регулятором температуры.

Критерии выбора

Выбирая трубчатый электронагреватель с терморегулятором, нужно обратить внимание на несколько важных моментов:

Материал трубки. Корпус ТЭНа может быть выполнен из кислотостойкой нержавеющей стали или более долговечной меди. Обычно наружная трубка имеет диаметр 13 мм, но бывают и менее мощные бюджетные варианты с диаметрами 10 и ли 8 мм;
Работа в воде и слабых щелочных растворах. В маркировке прибора на это указывает буква Р перед обозначением рабочего напряжения;
Мощность. Чтобы не перегружать бытовую электропроводку лучше приобретать ТЭН с мощностью не больше 2,5 кВт, иначе для него придется прокладывать от щитка отдельный кабель большего сечения;
Устройство термодатчика. Чтобы вышедший из строя термодатчик можно было легко отделить и заменить на новый, он должен располагаться вместе с терморегулятором в отдельной трубке и легко из нее выниматься. Вышедший из строя термодатчик заставляет ТЭН выключаться при низких температурах.

Сфера применения

в радиаторах для организации временного отопления;
в емкости для душа, где нужен временный подогрев воды.

То есть для временного использования ТЭН с терморегулятором является самым дешевым до начала эксплуатации устройством. Бюджетная модель с комплектующими вряд ли обойдется дороже 5–6 долларов, а смонтировать своими руками проблем не составит, ведь к любому прибору прилагается инструкция по его монтажу.

Трубчатые электронагреватели включаются в любое электрооборудование, связанное с нагревом. С развитием науки и технологии они совершенствуются, становятся более экономичными, безопасными и обрастает дополнительными полезными функциями. И все меньше используется самодельных устройств, которые и дешевы в монтаже, но по эксплуатационным характеристикам и, главное, по безопасности, далеки от приборов заводской сборки.

Радиаторное электрическое отопление дома

Схема установки ТЭНа в радиатор

До того как врезать тэн в систему отопления нужны параметры радиатора. Главным из них является диаметр соединительного патрубка. В настоящее время производители выпускают изделия с двумя типоразмерами – 1/2 и 3/4 дюйма. Затем проводится сравнительный анализ параметров отопления до и после установки нагревательного элемента.

Подключение ТЭНа к действующему отоплению

Если он будет использоваться как дополнительный способ нагрева воды – нужно учесть изменение гидравлического напора при прохождении через радиатор. Так как проходной диаметр в этом месяце системы будет меньше – рекомендуется установить насос большей мощности.

Нередко делают монтаж в старые чугунные батареи. Перед выполнением работ нужно сначала проверить направление резьбы патрубка (правое или левое) а также измерить его диаметр. Затем следует придерживаться такой схемы:

Слив теплоносителя. Выполнять монтаж тэна в радиатор отопления при наличии в нем воды запрещено;
Проверка уровня батареи. Даже при незначительном угле наклона значительно повышается вероятность образования воздушных пробок;
Установка нагревательного элемента в патрубок. Для герметизации отверстий необходимо использовать прилагающиеся к ТЭНу прокладки либо изготовить их самостоятельно;
Монтаж блока с терморегулятором, если таковой есть в комплекте.

Пример установки ТЭНа в чугунный радиатор

После этого необходимо заполнить систему водой. С помощью установленного крана Маевского удаляются возможные воздушные пробки. Перед включением для обеспечения безопасности с помощью тестера проверяется возможно возникшая цепь нагревательная спираль-батарея. Если она есть – нужно демонтировать тэн и установить его снова, улучшив герметизацию.

Радиаторный электрический обогрев

При организации отопления на тэнах, сделанного своими руками, монтаж трубопровода не обязателен. На каждый радиатор следует выполнить установку нагревательного элемента. При этом возможно монтировать различные по мощности модели в зависимости от теплового режима в конкретной комнате дома. Преимущества подобной системы заключаются в следующем:

Экономия на закупке материалов и уменьшение трудоемкости монтажных работ;
Если используется тэн с терморегулятором для отопления и подключенный к нему датчик температуры – регулировка степени нагрева комнаты будет выполняться автоматически;
Минимальная инерция нагрева системы.

Но все эти положительные качества может перекрыть общая стоимость обслуживания. Поэтому прежде чем делать отопление с помощью электрических тенов, нужно подсчитать не только стоимость закупки материалов и комплектующих, но и последующие затраты на электричество. Только после этого внедрять систему отопления такого типа.

Виды и конструкция, а также о функционировании

Конструктивно ТЭН для отопления дома представляет собой металлическую трубку с проволочной спиралью внутри, сделанной из материала с высоким электрическим сопротивлением. При подаче энергии от сети спираль нагревается и отдает тепло оболочке ТЭНа, которая уже в свою очередь нагревает теплоноситель в радиаторе.

Монтаж ТЭНа производится в специализированное гнездо батареи отопления, будь то алюминиевый, металлический или чугунный вариант. Применяется ТЭН и в качестве основного нагревательного элемента в электрокотлах.

В большинстве трубок используется нержавейка или углеродистая сталь. Если на производстве использовалась некачественный металл, то ТЭН может быстро «прогореть». Мощность спирали и форма трубок обусловлена предназначением устройства, в каком именно радиаторе или котле он будет применяться.

Выпускаются модели с оребрением, наличием вокруг трубки дополнительных пластин для повышения теплообмена. Ребра значительно повышают габариты изделия, поэтому не во всех случаях их можно использовать.

Помимо устройств нагревающих воду, отопление помещений электрическим ТЭНом можно осуществлять использую воздушный прибор, который нагревает вместо воды воздух. Но из-за низкой эффективности их мало используют.

Терморегулятор, имеющийся в составе ТЭНа, измеряет температуру окружающего теплоносителя в радиаторе и при необходимости подает электропитание на спираль. После достижения заданных температурных параметров он разрывает цепь. А по мере остывания воды снова подключает спираль к сети и нагревает воду. Наличие термостата позволяет настраивать температурные параметры, такие которые наиболее комфортны для присутствующих в помещении. При его отсутствии ТЭН будет функционировать на максимальной мощности, постоянно потребляя электроэнергию, что резко увеличит счета за оную.

Некоторые модели электрических ТЭНов для отопления дома оснащаются дополнительными функциями: «турборежим» (на короткое время включает устройство на максимальную мощность) и «антизамерзание» (не допускает замерзание теплоносителя, поддерживая его температуру на минимальных показателях).

Теплоотдача

По заводским параметрам подобные батареи (с высотой или межосевым расстоянием 500мм), при встраивании в полноценную гидравлическую систему отопления, способны рассеивать чуть менее 200Вт тепловой мощности на каждую секцию (180Вт алюминий, 140Вт чугун).

Однако в нашем случае таких цифр не ждите. Во-первых, теплоотдачу в 180/140Вт обеспечивает только новая батарея. А для подобного обогревателя, как правило используют б/у-шные варианты.

Покупать новье для такой самоделки экономически не целесообразно.

Во-вторых, такая работа возможна только при режиме 90С-подача, 70С-обратка. Мы же в этой сборке применяем тэн с оптимальной рабочей температурой 60-65С.

При морозе на улице до -25С можно накрутить и на +70-75С. Максимально возможная температура + 80С.

Поэтому никогда вы такую батарею в НОРМАЛЬНОМ режиме эксплуатации не нагреете до 90С. В принципе этого и не нужно, так как влечет за собой риски резкого повышения давления.

Как устроен электроприбор

Конструкция устройства практически не отличается от других видов ТЭНов. Корпус трубчатого электронагревателя выполняется из цельнотянутой или электросварной тонкостенной металлической трубки. Ее диаметр может варьироваться, а сечение быть плоским или округлым.

В качестве материала для изготовления корпуса чаще всего используется углеродистая сталь, но может быть выбрана и нержавейка, если рабочая поверхность прибора будет разогреваться до температур свыше +45°С.

Чтобы защитить металл от коррозии и продлить время службы самого ТЭНа, стальной корпус хромируют либо никелируют. В качестве нагревательного элемента применяется спираль из нихромовой проволоки.

Элемент имеет высокое удельное сопротивление, благодаря чему быстро разогревается. Спираль помещена внутрь корпуса, в оставшейся свободной внутренней полости – наполнитель.

В конструкции радиаторного ТЭНа обязательно присутствует спираль, которая отвечает за разогрев устройства. Она обладает высоким сопротивлением, поэтому при прохождении тока быстро нагревается (+)

Корпус имеет высокие электроизоляционные свойства и при этом хорошо передает тепло. В качестве наполнителя может использоваться очищенный кварцевый песок либо периклаз – так называется смесь кристаллических окислов магния.

После того, как корпус заполнен наполнителем, его опрессовывают и изгибают, придавая необходимую форму. Все изоляторы покрывают кремнийорганическим влагоизоляционным соединением.

Такой прибор может устанавливаться в радиатор любого типа: медный, чугунный, биметаллический и т.д. Устройство способно вырабатывать до 2,5 кВт мощности. Модели, предназначенные для промышленного использования, выдают до 6 кВт.

Конструкция электротэна такова, что всю поступающую электрическую энергию устройство без остатка преобразует в тепловую, потери при этом практически отсутствуют.

Принцип работы устройства предельно прост. При активации он начинает быстро нагреваться, разогревая находящийся в непосредственной близости от него теплоноситель. По законам физики нагретая жидкость легче холодной, поэтому она начинает двигаться вверх .

На ее место опускается более холодный теплоноситель. Поднявшись в верхнюю часть радиатора, разогретая жидкость отдает там свое тепло, остывает и опускается вниз.

Главный враг ТЭНов любого типа – известковый налет. Он неизбежно образуется на нагревательном элементе и постепенно приводит к тому, что устройство выходит из строя

Цикл повторяется многократно. Таким образом, электроприбор создает внутри батареи однонаправленный ток жидкости. Его скорость тем выше, чем больше мощность устройства.

Исходя из практики, одним из лучших видов теплоносителя считается трансформаторное масло. Жидкость быстро разогревается и достаточно долго не остывает, постепенно отдавая свое тепло корпусу радиатора.

ТОП-10: Nibe BU – 500.8

Применение

Применяют данный вид теплоаккумулятора для котла отопления с разными источниками тепла, будь то тепловой насос или котел, солнечный коллектор или иной, а также, в качестве альтернативного поставщика, эффективного при отключении централизованной подачи.

Важно: при функционировании с котлами, использующими твердое топливо, исключается перегрев теплоаккумуляторов, повышается из коэффициент полезного действия и продлевается период эксплуатации котельного оборудования. Дополнительно удается сократить периодичность загрузки его топливом

Особенности

Для данной модели теплоаккумулятора они следующие:

привлекательный дизайн;
эффективная пенополистирольная теплоизоляция толщиной до 140 мм. Ее легло снять, чтобы уменьшить размеры устройства при невозможности его прохождения через дверные проемы. Она по виду схож с формованными панелями, наружная сторона которых покрыта белым ПВХ;
допускает подключение более одного электронагревателя;
использование в качестве альтернативного источника, при отсутствии централизованного отопления;
способность потреблять дешевую энергии (ночной тариф) при работе с двухтарифными счетчиками и электрокотлами;
наличие дополнительных змеевиков у отдельных модификаций, установленных в нижней части. Благодаря им можно подключать дополнительные источники тепла;
имеются фланцы для подключения ТЭНов и термометра;
возможность распределять теплоноситель вдоль всей высоты устройства, благодаря вертикальной планке, имеющейся у теплонакопителя на входе (слева);
пригодность для организации самых сложных отопительных систем, включая те, для которых значение тепловой нагрузки достаточно большое.

Технические показатели

Тип – напольный;
Емкость бака — 500 литров;
Предельная величина давления во внешнем баке – 6 бар;
Температура нагрева максимальная — 95 Сº;
Масса устройства – 106 кг;
Диаметр – 750 мм;
Высота – 1757 мм.

Купить

Разновидности

Выделяют несколько видов нагревательных элементов:

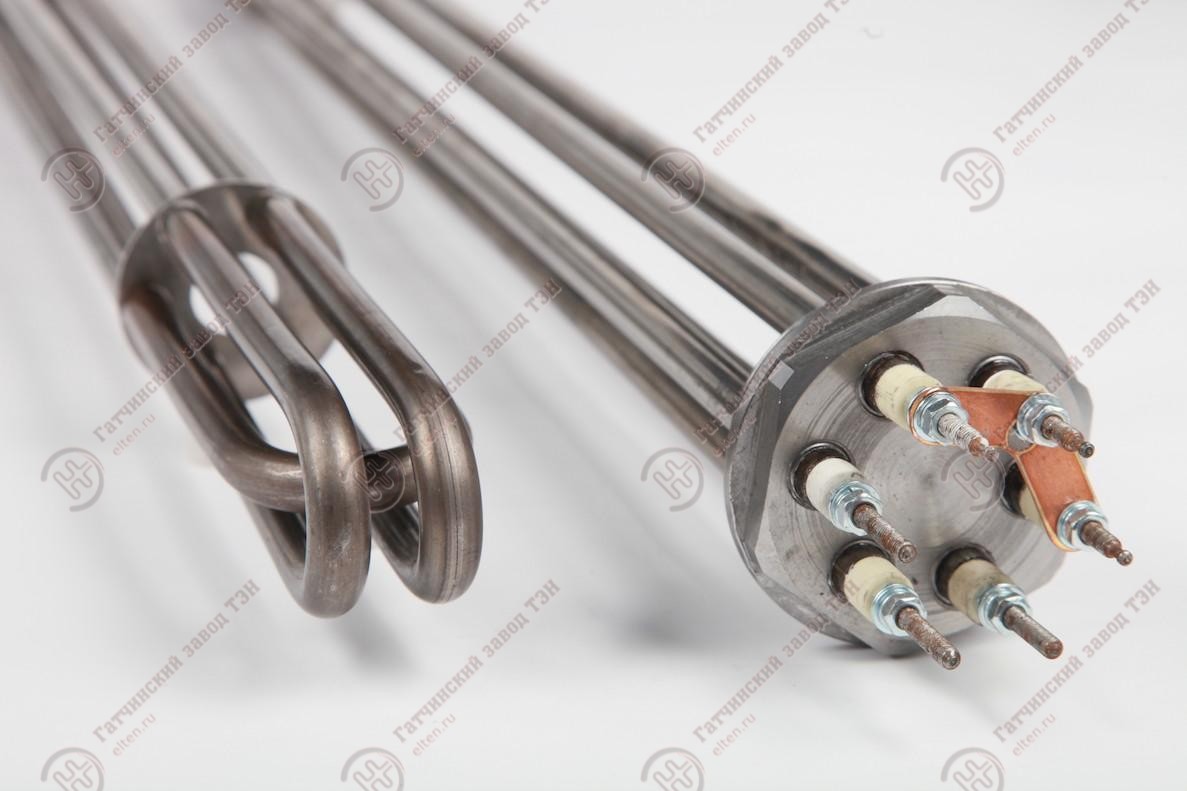

Трубчатые приборы. Это устройство пользуется наибольшей популярностью у пользователей. Тепло передается с помощью конвекции, теплопроводности или ИК-излучения.
В качестве материала для корпуса используют медь, нержавейку, керамику и сталь. Длина — от 200 до 6000 мм. Диаметр трубки варьируется от 5 до 18 мм. Мощность зависит от модели и составляет 0,3-2,5 кВт.
Оребренное устройство. Это модификация трубчатого ТЭНа. Такая модель отличается большим количеством тонких пластин из стали, которые расположены по всей длине корпуса. Достоинства — высокая скорость нагрева, благодаря чему происходит быстрое отопление помещения. Прибор рекомендуется использовать в обогревателях воздушного вида.
Блочная модель. Это несколько трубчатых устройств, которые зафиксированы на базе единого крепления. Прибор обладает высокой мощностью, поэтому быстро обогревает помещение. Его используют в быту и в промышленных условиях. Мощность устройства — 5-10 кВт.
Патронный прибор. Представляют собой трубку с одним свободным кольцом. Материал корпуса — полированная сталь. Такие модели обладают высокой мощностью и используются преимущественно на промышленных объектах.

Монтаж

Водный конвектор

Теплые подоконные плиты – это дорогое удовольствие, если только они не сделаны своими руками.

Простым решением является оснащение нагревателем несущего основания, а в подоконной доске формирование 1-2 конвекционных решеток. Более сложная и трудоемкая, но не менее эффективная (а может и более) конструкция — это бетонный блок с элементами нагрева (тэнами или водопроводными трубками).

Подготовка материалов и инструментов

Для монтажа нагревательного устройства могут понадобиться следующие инструменты и материалы:

болгарка (УШМ) с набором;
перфоратор и различные насадки (отбойник, миксер);
сварная металлическая сетка;
фольгированный изолон;
клеевой раствор (плиточный клей или т.п.);
цемент с песком (для монолитного бетонного подоконника);
медная трубка (для водного теплоносителя);
тэны (для электрического устройства);
материалы для создания формовочной опалубки и т.д.

Пошаговый процесс

Рассмотрим два основных способа монтажа обогрева. Начнем с обустройства основания, на которое будет крепиться подоконник с конвекционными решетками.

Водный теплоноситель

Примерный монтаж

Перед монтажом обогрева следует подготовить основание. Для этого с помощью перфоратора его углубляют на 5-6 см.
Формируется опалубка со стороны комнаты высотой 2-3 см: два откоса, низ оконного блока и деревянная доска составляют емкость, которая в дальнейшем будет заливаться стяжкой.
В нее укладывается фольгированный изолон фольгой вверх.
Заливается стяжка толщиной около 1 см.
На нее укладывается фольга, на которую помещаются нагревательные элементы (электрические или водные). Их необходимо зафиксировать любым удобным способом (клей, саморезы и т.д.), главное,их не повредить.
Все заливается цементным раствором.

После затвердения раствора на полученное основание крепится подоконник. В качестве связующего состава нельзя использовать средства с высокими теплоизоляционными свойствами, например, монтажную пену.

Полученное устройство подключается к источнику тепла. В случае, если в качестве теплоносителя используется вода, то обогреватель необходимо оснастить запорными кранами и краном Маевского. При монтаже электрической системы нужен понижающий трансформатор, блоком управления и система защиты.

Видео о другом варианте монтажа:

Примерный порядок работ

Наиболее простое конструкторское решение – это формирование бетонной плиты с помещенными внутри тэнами или водопроводными трубками.

Обогреватель с нуля

Готовится форма для заливки бетонной плиты. В соответствии с необходимыми размерами подбирается фанерный лист подходящей формы. Фанеру лучше выбирать качественную с гладкой поверхностью. Это позволит избежать этапа финишной шпатлевки. К ней прикрепляются боковины, достаточные для заливки слоя бетона необходимой толщины.
В полученной форме на расстоянии не менее 1 см от фанеры укладывается медная водопроводная труба небольшого диаметра или электрический нагревательный провод. Закреплять эти элементы можно любым удобным способом. Для труб применяется крепление под полипропиленовые трубки.
Сверху на тэны укладывается металлическая сварная армирующая сетка. Крепить ее можно на вязальную проволоку или пластмассовые стяжки.
Трубы необходимо оснастить краном Маевского и другими фитингами.
Для заливки готовится бетонный раствор: соотношение материалов выдерживается соответствии с маркой портландцемента.
Бетон затвердевает в течение одних суток, а прочность набирает после 2 дней.
Черновой подоконник готов, переходят к его финишной обработке. Шлифовальной машинкой закругляют углы. При необходимости, когда на лицевой стороне имеются дефекты, поверхность следует зашпаклевать.
Его покрывают краской и устанавливают на место.
Подключают к электросети или к отоплению

Как выбрать и подключить ТЭН для радиатора отопления
