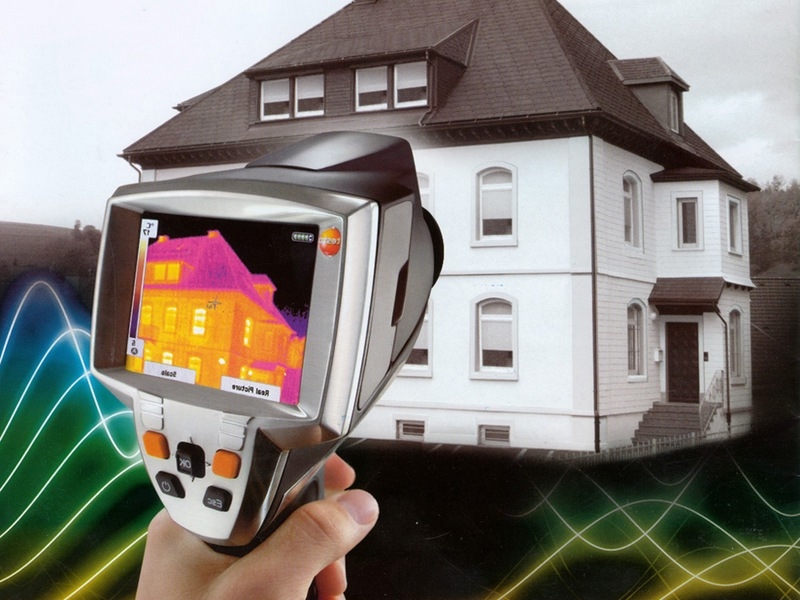

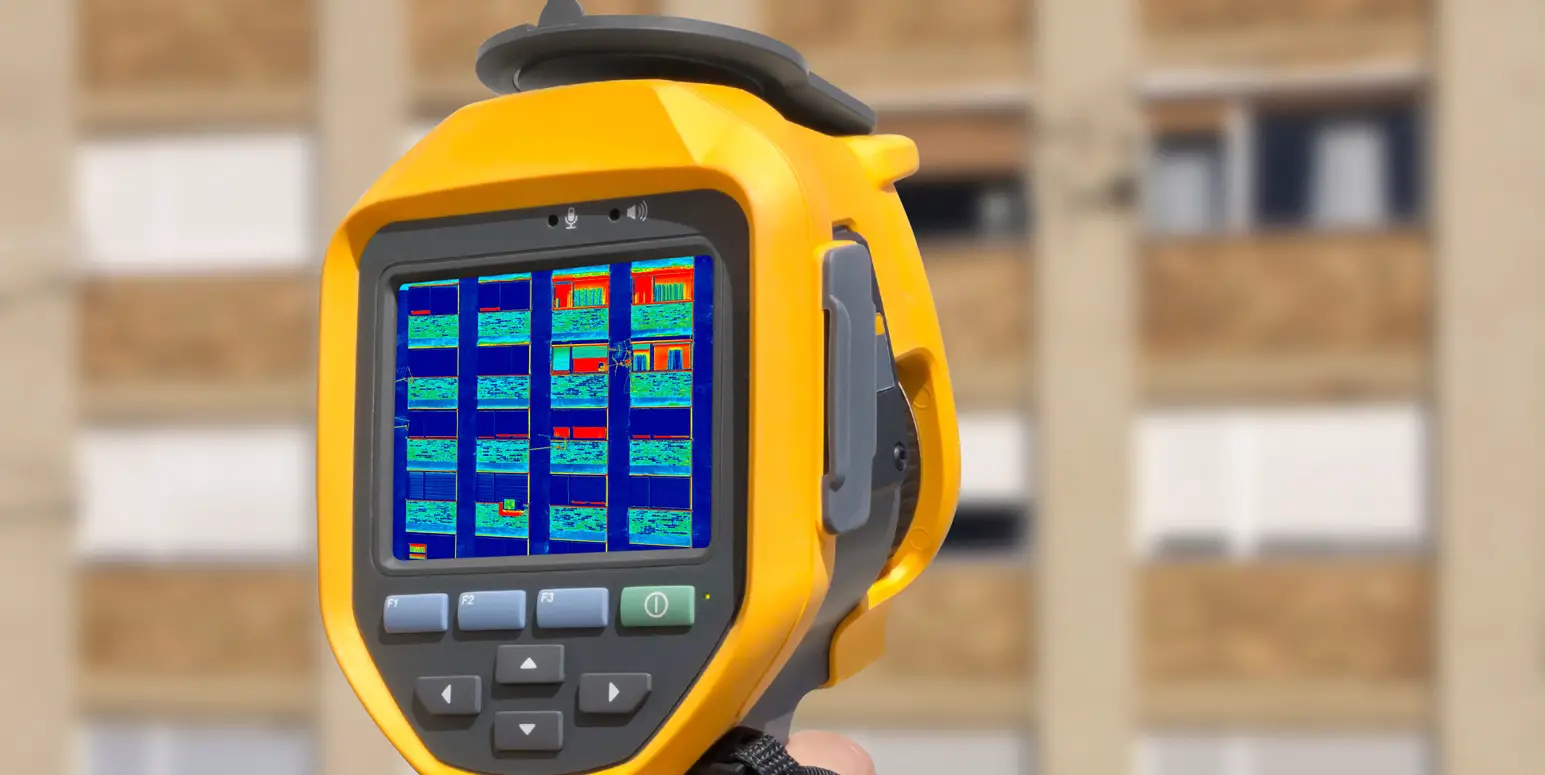

Тепловизор для обследования зданий и сооружений: прибор, позволяющий экономить

Для чего используют тепловизоры в строительстве

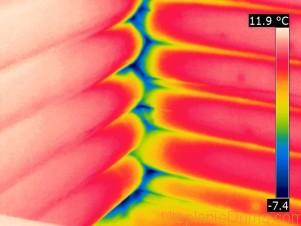

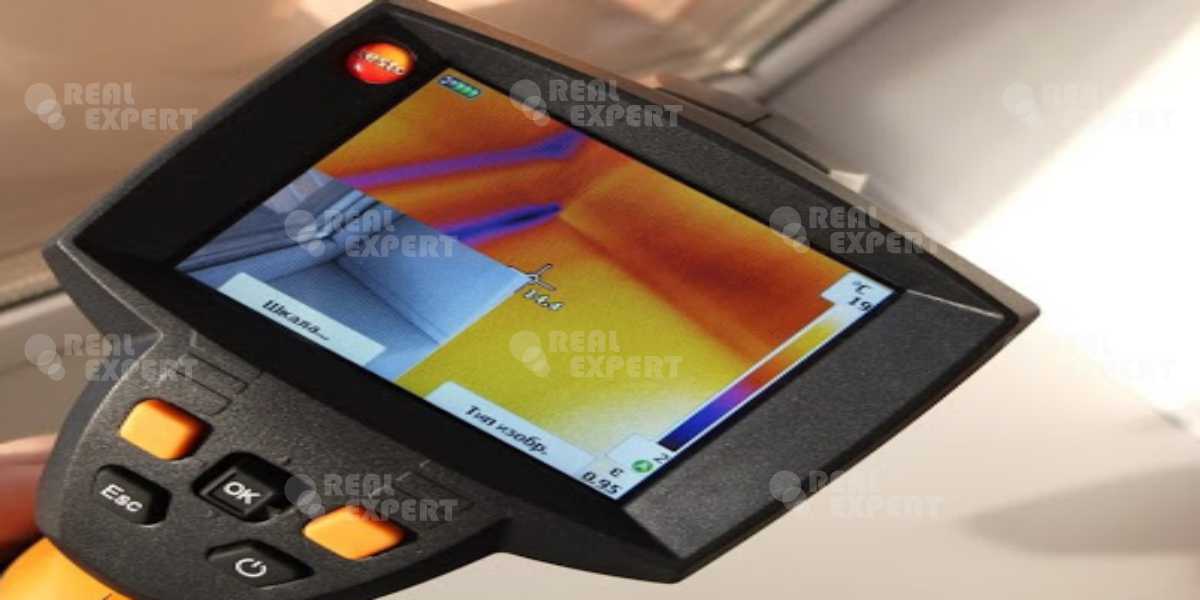

Обследование строительным тепловизором коттеджа, дачи или жилого дома дает возможность увидеть на термограмме то, что происходит внутри различных предметов и конструкций здания, вообще не касаясь их. Это называют неразрушающим контролем.

Такого рода осмотр покажет состояние отопительных трубопроводов в стенах и теплом полу без вскрытия штукатурки или кафельной плитки.

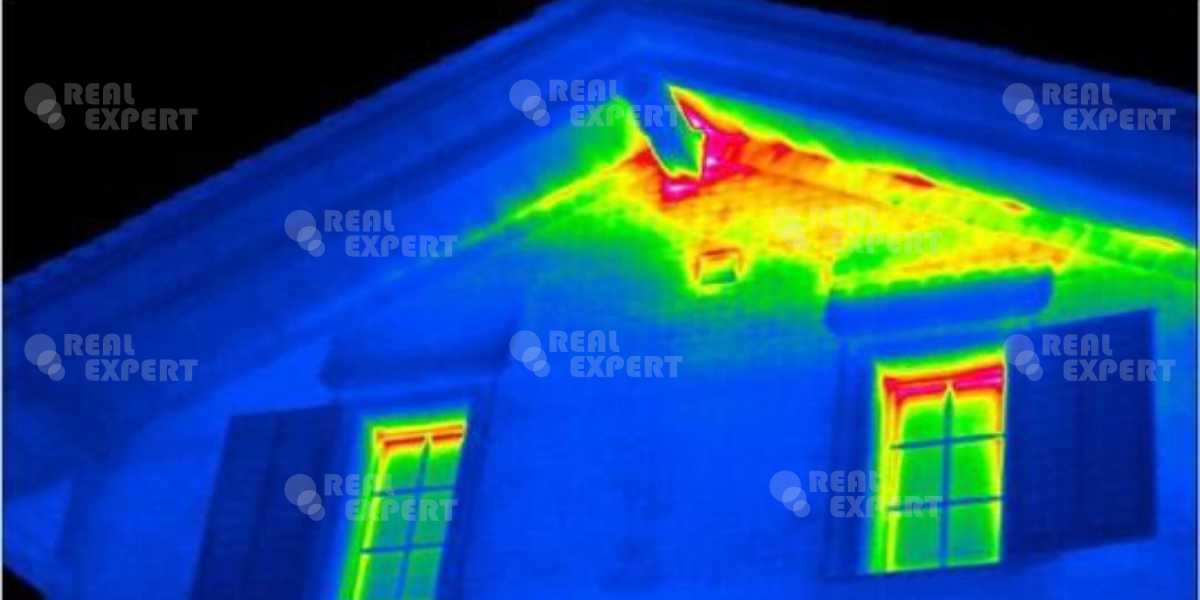

В основе тепловой диагностики лежит принцип фиксирования неоднородностей теплового поля, что позволяет судить о состоянии исследуемых объектов

Уникальным преимуществом современных тепловизоров перед другими средствами контроля является именно возможность заглянуть внутрь предметов без нарушения их целостности. Даже минимальное отклонение температурных показателей от нормы будет свидетельствовать о наличии неполадок, к примеру, в электросети.

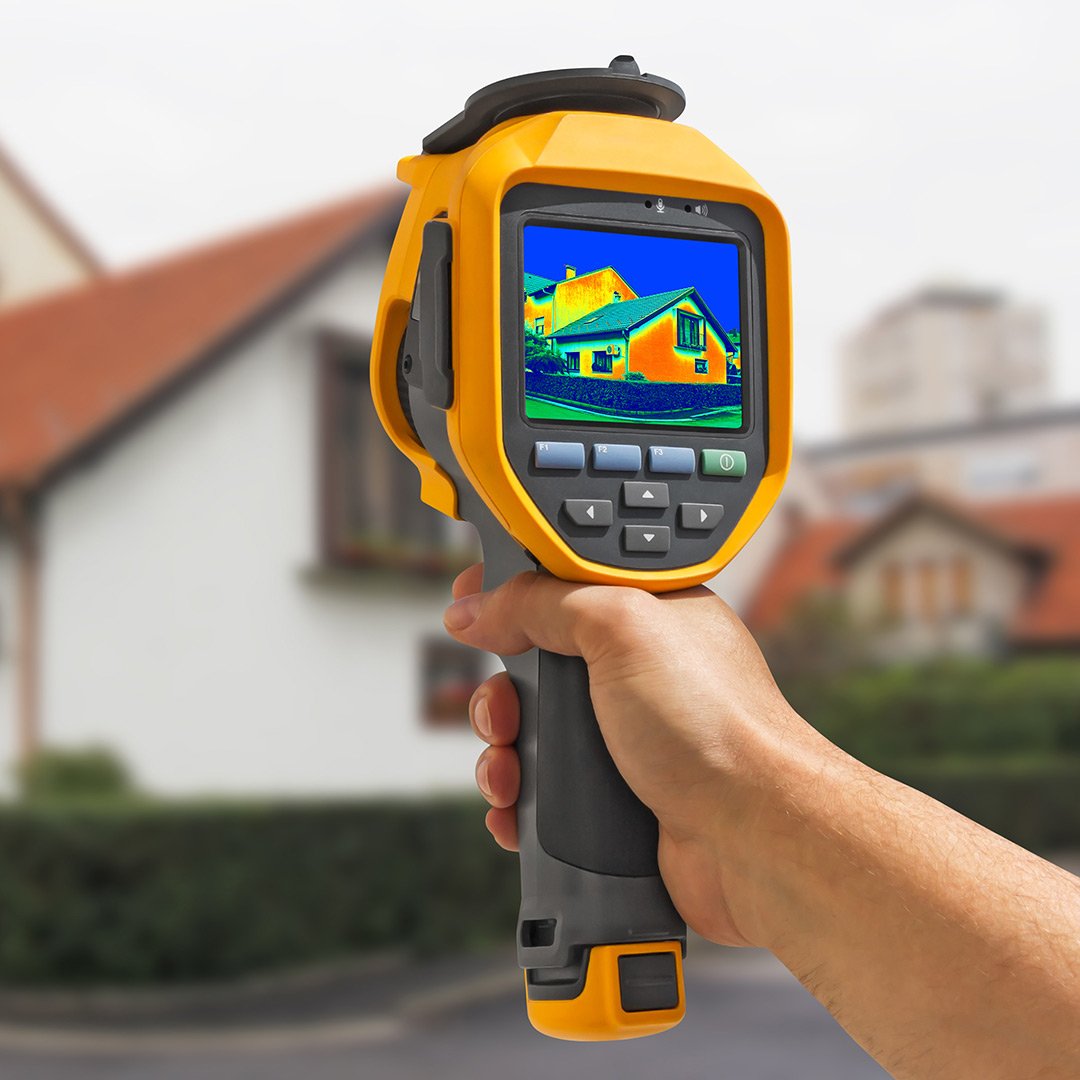

Проверка частного дома тепловизором поможет решить самые разные задачи:

локализовать места утечек тепла и определить степень их интенсивности;
проконтролировать эффективность пароизоляции и выявить образование конденсата на различных поверхностях;
правильно подобрать тип утеплителя и рассчитать необходимое количество теплоизоляционного материала;
обнаружить протекание крыши, трубопроводов и теплотрасс, утечку теплоносителя из отопительной системы;
проверить воздухонепроницаемость оконных стеклопакетов и качество монтажа дверных блоков;
провести диагностику вентиляции и системы кондиционирования;
определить наличие трещин в стенах сооружения и их размеры;
найти места засоров в системе теплоснабжения;
диагностировать состояние электропроводки и выявить слабые контакты;
обнаружить места обитания грызунов в доме;
найти источники сухости/повышенной влажности внутри частной постройки.

Строительный тепловизор дает возможность оперативно проверить соответствие параметров возведенного здания техническим требованиям, оценить качество недвижимого объекта перед его покупкой и диагностировать работу внутренних коммуникаций.

Проведенное обследование дома термографическим сканером до начала укладки теплоизоляционных материалов поможет правильно рассчитать расходы на утепление

А уже после окончания работ тепловизионная съемка позволит проконтролировать финальный результат и обнаружить недостатки монтажа, создающие теплопотери. Проверка покажет и мостики холода, которые можно быстро устранить при подготовке к зимнему сезону.

7 моделей тепловизоров для строительства Бюджетные варианты для обследования частных домов, коттеджей и небольших общественных зданийСтандартные варианты для обследования многоквартирных домов, офисных, торговых и небольших промышленных зданийВысокотехнологичные приборы для обследования промышленных и гражданских зданий большой площади и высокого уровня ответственности

1. RGK TL-80	Небольшое разрешение детектора и экрана Быстрая связь с ПК Широкий функционал Идеально для: осмотров ограждающих конструкций эксплуатируемых объектов или постоянного мониторинга строящегося здания. Разрешения детектора прибора недостаточно для полноценного обследования с составлением отчёта.	59 920 рублей
2. Testo 865	Небольшое разрешение, но есть функция улучшения качества снимков Компактные габариты Идеально для: повседневного контроля систем отопления, вентиляции и кондиционирования воздуха. Функция улучшения снимков поможет определить незаметные дефекты в коммуникациях.	69 000 рублей
3. FLIR E8	Простое управление Компактный и легкий Бесфокусный объектив Идеально для: специалистов с небольшим опытом. В интуитивном и минималистичном интерфейсе легко разобраться.	388 800 рублей

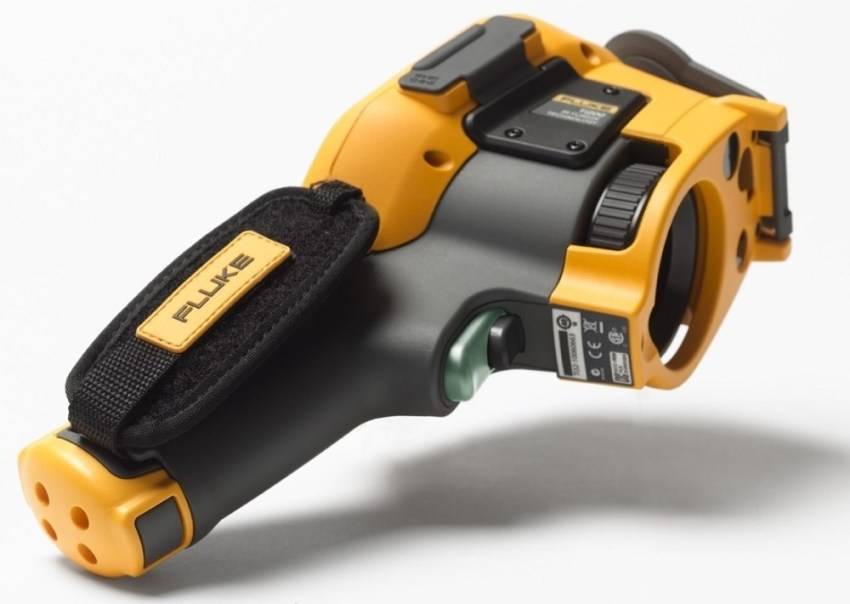

4. Fluke Ti32	Дополнительные объективы Ручная фокусировка Защищен от пыли и влаги Идеально для: съемок с любого расстояния и в плохих погодных условиях.	391 000 рублей
5. Fluke Tis75	Высокое оптическое разрешение Память до 8 ГБ Идеально для: съёмки с безопасного расстояния и быстрого составления отчётов без ПК.	490 000 рублей
6. Testo 890-2	Детектор супервысокого разрешения Автофокусировка Панорамные изображения Идеально для: съёмок крупных объектов. Высокотехнологичная начинка поможет выполнить сложные обследования.	890 000 рублей
7. Fluke TiX580	Вращающийся дисплей Сверхточная автофокусировка Автоопределение отклонений от нормальных значений температур Идеально для: съёмок крупных промышленных объектов с разных расстояний.	1 400 000 рублей

Плюсы методики исследования ТВО

Методика тепловизионного обследования обладает рядом серьезных преимуществ, а используют ее как опытные инженеры и строители, так и обычные люди. Перечислим самые главные плюсы методики:

Простота технологии. Чтобы выполнить тепловизионное обследование какого-либо объекта не требуются специальные знания и умения. Достаточно иметь хороший качественный тепловизор, который покажет реальную картину вещей. Получать какое-либо образование также не понадобится — освоить работу с тепловизором очень просто, с этой задачей справится даже маленький ребенок (все сложные моменты в деталях расписываются в инструкции).
Практическая польза. Тепловизионное обследование подойдет для исследования любых объектов — это могут быть дома, квартиры, многоэтажные здания, теплотрассы, коммуникации, отдельные элементы кровли, окна, стены и так далее. Почти все современные устройства оборудованы системой фиксации снимков, что позволяет провести исследование, чтобы потом внимательно изучить его результаты.
Минимум сложного оборудования. Тепловизоры для обследования зданий и сооружений обладают компактными размерами и небольшим весом, поэтому их можно держать в одной руке. Устройство обладает интуитивно понятным интерфейсом, разобраться с которым весьма просто. Никакой вспомогательной техники для исследования не требуется (хотя для повышения точности понадобится соблюсти некоторые правила).
Неплохая степень точности. Современные приборы для ТВО обладают высокой чувствительностью. Поэтому они с легкостью смогут найти участок с интенсивным перепадом температур. Современные тепловизоры могут определять температуру пространства в точность до нескольких градусов, что является отличным показателем (есть и более точные устройства, однако на практике в большинстве случаев в них мало практической пользы).

Показания ТВО могут выступать в качестве доказательства при судебных разбирательствах.

Например, Вы заказали строительство дома у некоторой компании, однако результаты постройки оказались неудовлетворительными. В таком случае Вы можете провести тепловизионное обследование для суда, а показания тепловой карты будут выступать в качестве твердого доказательства, что при постройке действительно были допущены ошибки.

Экспертиза может касаться любых аспектов строительства — можете провести тепловизионное обследование кровли, крыши, стен, потолков и так далее.

Требования к организациям, проводящим ТВО

В России тепловизионное обследование помещений слабо регулируется государством, а провести такое обследование практически любая компания или даже частный мастер, какие-либо разрешения для этого не понадобятся.

Хорошие организации при ТВО ориентируются на отечественные и международные нормы. Основные нормативные документы — ГОСТ 26629-85, ГОСТ 26254-84, ГОСТ 18353–79, СП 13-102-2003, СНиП 23-02-2003. Большим плюсом будет форма собственности СРО — такой статус обычно присваивается лабораториям и исследовательским проектам.

Сколько стоят тепловизоры высокотехнологичного класса

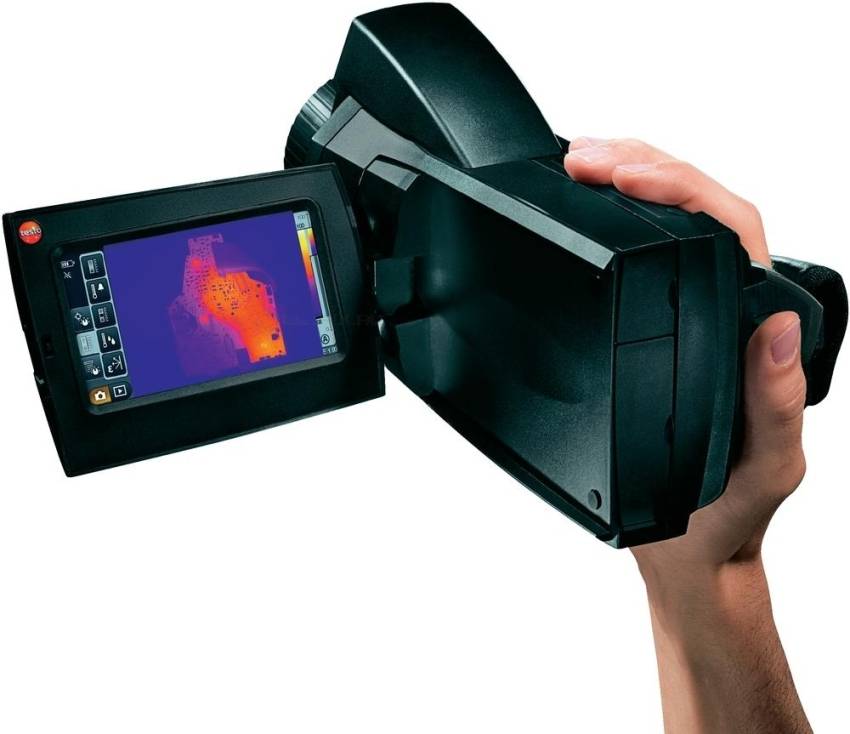

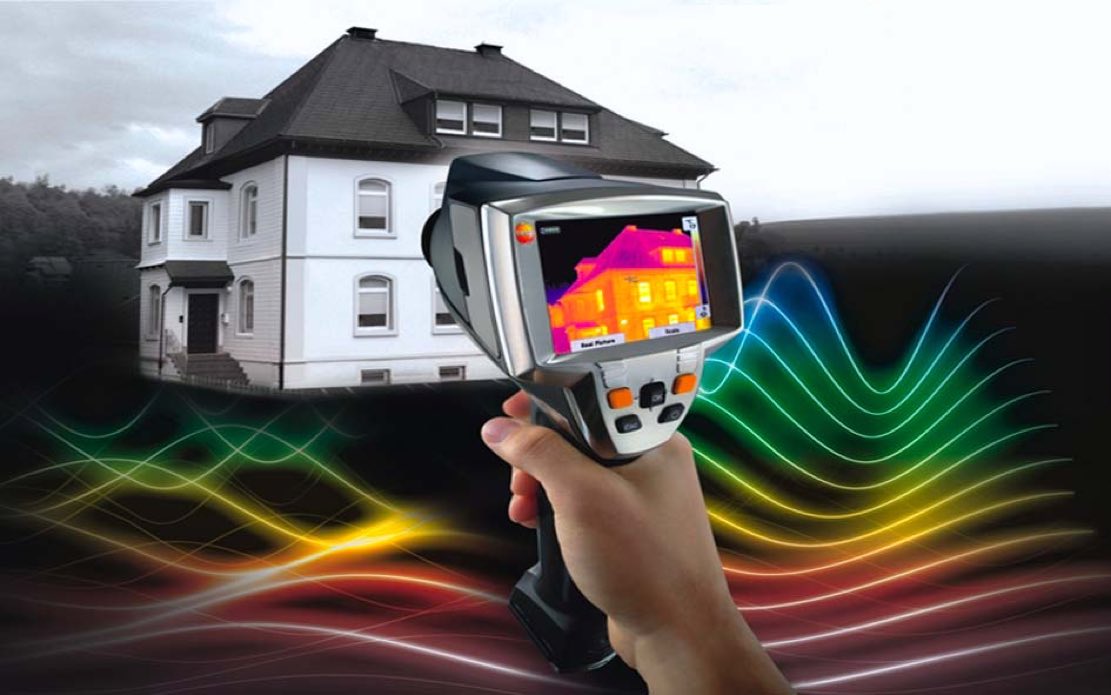

Открывает данную группу модель тепловизора Tеsto 890-2 с разрешением детектора 1280х960р и экрана 480х272р. Для камеры видимого диапазона данный параметр равен 5 Мп. Тепловая чувствительность прибора составляет 0,04 ºС. Тепловизор может работать на протяжении 4,5 часов благодаря быстрозаряжаемому литий-ионному аккумулятору. Прибор способен увеличивать снимки в 3 раза, что не влияет на качество изображения.

В комплектацию к тепловизору входят сменные телескопический и широкоугольный объективы, позволяющие выполнять обследование с некоторого расстояния или очень близко к объекту. Прибор может измерять влажность поверхности, которая сканируется. Для выполнения такой процедуры вручную устанавливается температура точки росы поверхности. Такая опция дает возможность определить места с высоким риском образования конденсата и зарождения плесени. Стоимость прибора составляет 890 тыс. руб.

Тепловая чувствительность прибора Tеsto 890-2 составляет 0,04 ºС

Важно! Данная модель тепловизора умеет формировать панорамные изображения в случае обследования протяженного объекта. Другой высокотехнологичной моделью является тепловизор Flukе TіХ580, стоимость которого достигает 1,3 млн. руб

Такой прибор отличается от многих других устройств. Благодаря нетрадиционной форме и возможности вращать дисплей, тепловизор внешне схож с видеокамерой. Прибор имеет увеличенную диагональ экрана. Управление работой устройства осуществляется при помощи сенсорного экрана

руб. Такой прибор отличается от многих других устройств. Благодаря нетрадиционной форме и возможности вращать дисплей, тепловизор внешне схож с видеокамерой. Прибор имеет увеличенную диагональ экрана. Управление работой устройства осуществляется при помощи сенсорного экрана

Другой высокотехнологичной моделью является тепловизор Flukе TіХ580, стоимость которого достигает 1,3 млн. руб. Такой прибор отличается от многих других устройств. Благодаря нетрадиционной форме и возможности вращать дисплей, тепловизор внешне схож с видеокамерой. Прибор имеет увеличенную диагональ экрана. Управление работой устройства осуществляется при помощи сенсорного экрана.

Благодаря особой функции оборудования удается получить четкие изображения с хорошей резкостью. Модель имеет широкоугольный объектив, позволяющий обследовать крупные объекты без использования дополнительного объектива. Разрешение дисплея и экрана равно 640х480р. Тепловая чувствительность устройства – 0,05 ºС. Может записывать обычные и радиометрические видеоизображения.

Прибор обладает возможностью беспроводного соединения с планшетами, ПК или Аndroid. Тепловизор одновременно может вывести изображение на 5 устройств. Прибор непрерывно работает в течение 3 часов благодаря наличию двух батареек с функцией определения уровня заряда.

Благодаря нетрадиционной форме тепловизор Flukе TіХ580 имеет возможность вращать дисплей

Тепловизоры являются удобным и эффективным оборудованием для определения качества теплоизоляции здания и выявления возможных дефектов

Топ 10 вопросов от пользователей тепловизоров

Задайте свой вопрос специалисту по обследованию тепловизором Задать вопрос

То, какую температуру регистрирует тепловизор, зависит от приобретенного устройства. Они бывают стационарными и переносными, а также наблюдательными и измерительными.Стационарные модели

зачастую обладают наибольшим температурным диапазоном. Они используются в промышленности, где нужно следить за горячими технологическими процессами. Такие приборы «видят» до +2000 градусов Цельсия. Они охлаждаются жидким азотом.

Переносные модели

более компактные. То, при какой температуре работают тепловизоры такого типа, зависит от класса. Они могут быть бытовыми, имеющими предел до +150°C, строительными, верхняя отметка которых +350°C, промышленными и высокотемпературными с пределом выше +1000°С. Нижняя граница в разных аппаратах составляет -20…-50 градусов.

Все описанные устройства относятся к измерительным, поскольку они определяют точную температуру.

В отличие от измерительных наблюдательные модели

отличаются небольшим диапазоном, но высокой чувствительностью. Зачастую они формируют монохромное изображение, поскольку главная их цель — дать четкую картинку, на которой отображаются люди, животные или их температурные следы. Это оборудование применяется в охране, охоте, спецподразделениях для обнаружения посторонних, злоумышленников или добычи.

Тепловизионное обследование здания проводится с обеих сторон. Идеальный вариант — аудит, включающий 30% наружных снимков и 70% внутренних термограмм. Наиболее важны внутренние картинки, сделанные с максимально близкого расстояния от обследуемого объекта.

Инфракрасные камеры подходят для обследования любых отапливаемых помещений. Они определяют качество теплоизоляции, выявляют дефекты монтажа дверей, окон, электрических приборов. Это особенно полезно перед покупкой недвижимости.

Тип устройства влияет и на то, на каком расстоянии работает тепловизор. Наблюдательные приборы определяют животное или человека за сотни метров. Измерительные устройства требуют более близкого расположения к объекту измерения. Расстояние зависит от характеристик конкретной модели и используемых объективов. Обычно фокусный диапазон составляет от нескольких сантиметров до нескольких метров (в среднем не более 25).

Чтобы повысить дальность действия, применяется телеобъектив. Если же нужно обследовать длинное здание, но отойти так, чтобы оно целиком вошло в кадр, невозможно, используется широкоугольный объектив.

ИК-камера проверяет изменения температуры поверхности материала. Устройство подходит для обследования:

дверей;
дверных коробок;
оконные рамы, их уплотнители;
кровля;
перекрытия;
пол;
стены.

Желательно перед тем, как использовать тепловизор, убедиться, что он расположен перпендикулярно по отношению к изучаемому объекту. Чтобы получить наиболее точный результат, объектив должен располагаться максимально близко к исследуемой точке, насколько позволяет фокус.

Да. Теплопроводность влажных материалов выше, чем у сухих. Это отображается на термограмме. Так определяются места протечек в коммуникациях, прорехи изоляции, области образования плесени без снятия отделки или покрытия.

Внутри помещений наиболее внимательно проверяются углы. Они всегда холоднее, чем середина потолка или стен. Приемлемой считается разница температур в углах и середине поверхности в 2-3 градуса. Если же на улице 0°C, внутри в центре стены 20°C, а в углах 8-12°C, то это говорит об отсутствующей или недействующей теплоизоляции.

При наружной проверке результаты искажаются во время плотного тумана или осадков. Капли воды поглощают инфракрасное излучение. Также информация будет некорректной, если здание нагрето солнцем.

Частый вопрос — работает ли тепловизор днем. Да, работает, однако лучше избегать дневных проверок, особенно в солнечные дни. Солнце сильно нагревает поверхности, поэтому результат будет искаженным. Лучше диагностировать дома перед рассветом или поздним вечером, через несколько часов после заката.

Fluke TiX580 (США)

Съёмка

Четкость снимков обеспечивает функция MultiSharp: она накладывает несколько изображений объекта с фокусировкой на близко расположенных и удаленных объектах. В результате получается точное изображение, резкое по всему полю зрения.

Как и Testo, производители Fluke TiX580 используют функцию SuperResolution с увеличением разрешения снимка до 1280х960 пикселей. А широкий угол обзора объектива — 34°x24° позволяет специалисту снимать крупные объекты без дополнительных объективов.

Обработка результатов

В отличие от предыдущей модели Fluke в нашем обзоре, функция IR-PhotoNotes позволяет сохранять прибору Fluke TiX580 не 3, а 5 изображений видимого диапазона вкупе с инфракрасным. Также в приборе доступна запись обычных или радиометрических видео. Используйте эти возможности, чтобы заказчик понял ваш отчёт с полуслова.

Одна из главных фишек прибора — беспроводное соединение с любыми смартфонами, планшетами и ПК. Прибор через систему Fluke Connect способен вывести изображение с экрана на 5 устройств одновременно. А для глубокого анализа результатов Fluke TiX580 поддерживает связь с ПО MATLAB и LabVIEW: здесь данные о температуре, видео и инфракрасные снимки объединяются, чтобы специалист выполнил расчёты в рамках научных исследований или опытно-конструкторских работ.

Принцип работы прибора

Температуру измеряют датчиком. Устройство состоит из системы линз, которые производятся из германия. Тепловые лучи проходят через линзы, попадая на сенсорную поверхность. Она представляет собой матрицу из терморезисторов, которые состоят из микроплёнок, болометров.

Современные тепловизоры улавливают сотые доли градусов по Цельсию. Далее лучи поступают на микросхему, где происходит обработка сигнала. На экране прибора возникает тепловое изображение предмета.

Линзу фокусируют с помощью объектива на определённой поверхности, которую надо исследовать. Это может быть стена, окно, крыша дома, помещение. ИК-лучи нагревают плёночки с различной температурой. На экране отображается результат разницы температур в цветовом выражении. Светлые участки – тёплые, тёмные оттенки – холодные. Для удобства использования прибор укрепляется на ручке.

Сложное устройство измеряет температуру на основе электромагнитных излучений предметов. Они могут быть следующих видов:

наблюдательные; схожи с приборами ночного видения;
измерительные;
стационарные;
переносные, в том числе и для бытового использования.

Тепловизоры для обследования домов и квартир часто путают с приборами ночного видения. Специалисты утверждают, что это совершенно различные устройства. С помощью тепловизоров можно увидеть предмет в ночное время, несмотря на такие препятствия, как деревья и кустарники. Они определяют показатели температуры в различных точках. Приборы ночного видения выполняют наблюдательную функцию. Их способность снижается, если на пути появляются препятствия.

Изображение картинки с помощью оттенков может быть полноэкранным инфракрасным, Full IR.
Режим IR Visible Alarm позволяет получить тепловой фон определённого участка, который был задан на приборе.
Более удобным для строителей и информативным является методика «картинка в картинке», picture in picture. Она позволяет увидеть снимок на фоне реального силуэта здания. Методика помогает наиболее чётко определить, в каком месте происходит утечка тепла.

С помощью тепловизора можно получить фотографию здания, как с качественного фотоаппарата, без фонового изображения изменения температур. Это функция Full Visible Light. Фотографию накладывают на тепловой кадр для более качественного энергоаудита. Данную функцию имеют не только дорогостоящие приборы, но и недорогие устройства для бытового использования.

Отчет о проведении комплексного ТВО объекта

Если ТВО проводит сторонняя компания, то по завершении работ обычно изготовляются карточка тепловизионного обследования объекта или тепловой паспорт. Если обследование выполнено в соответствии с правилами и нормами ГОСТ, то оно будет иметь юридическую силу, а использовать такой документ можно в суде.

К тепловым снимкам прилагается отчет, который обычно содержит следующие сведения технического и практического характера:

Полные сведения об исследуемом объекте, дата и обстоятельства проведения ТВО.
Ссылки на государственные нормативы и требования, на которые опирался эксперт.
Условия проведения ТВО (температурный режим, уровень влажности, ветер и так далее).
Полный перечень применяемого ТВО-оборудования, а также его краткое техническое описание.
Перечень обнаруженных дефектов, недостатков, повреждений, трещин (если они есть).
Советы и рекомендации по устранению вышеперечисленных недостатков (если они обнаружены).
Сведения о компании + информация юридического характера, позволяющая идентифицировать организацию.

Как проводится тепловое исследование

Методика тепловизионного обследования электрооборудования, зданий, отдельных объектов предельно проста.

В общем случае алгоритм ТВО выглядит следующим образом:

Тепловизоры работают от аккумулятора, поэтому перед его применением следует выполнить зарядку. Если Вы планируете записывать какую-либо информацию (фото, видео), то необходимо проверить свободное место на карте памяти, поскольку в противном случае данные не смогут сохраниться.

Включите тепловизор, дождитесь запуска рабочего режима — и наведите устройство на нужный участок, который Вы хотите исследовать. Перемещать камеру-тепловизор следует медленно, поскольку разные устройства обладают разной чувствительностью (прибору нужно какое-то время, чтобы начать получать точные данные).

Если нужно сделать снимки или фотографии, активируйте соответствующий элемент интерфейса. Расположение нужного пункта или кнопки может сильно отличаться в зависимости от устройства и установленных программ. Если используете прибор впервые, под рукой должна быть инструкция по проведению тепловизионного обследования.

По завершении ТВО можно распечатать полученные фотографии, сохраненные на флэшку или карту памяти. Фото будут выступать в качестве доказательств Ваших слов.

Основные правила и рекомендации при проведении обследований

Чтобы полученные данные имели прогностическую ценность и соответствовали современным требованиям и нормам, должны быть выполнены определенные рекомендации по результатам тепловизионного обследования.

Перечислим основные из них:

Исследование рекомендуется проводить в ясную безветренную погоду, когда на небе отсутствуют тучи и не идет дождь.
Дело в том, что в случае ветренной погоды потоки воздуха могут распространяться в соответствии с направлением ветра, что сделает результаты экспертизы неточными. Однако это правило касается только внешних исследований.
Если Вы хотите выполнить исследование комнаты или дома изнутри, то наличие ветра или осадков серьезного значения играть не будет, поэтому правила можно не придерживаться.

Вопрос эксперту
При какой температуре проводят тепловизионное обследование? На самом деле этот вопрос лишен практического смысла. Дело в том, что для точного исследования важна не столько температура окружающего воздуха, сколько факт наличия перепадов температур. Большинство приборов отличаются средней точностью — для них будет достаточно перепада на улице или в здании в 10-15 градусов. В таком случае можно получить четкие точные снимки, где все необходимые сведения будут четко просматриваться.

Нужно ли проветривать помещение перед тепловизионным обследованием? Большинство экспертов склоняются, что делать этого не нужно и даже вредно. Дело в том, что при проветривании активизируется теплообмен между окружающей природой и помещением/объектом. Поэтому прекратить проветривание следует минимум за 2-3 часа до проведения экспертизы

Важно создать естественные условия в помещении (не нужно открывать окна, приоткрывать двери и так далее)

Мобильный тепловизор для смартфона — на сколько реальны показания

Использовать специальный модуль тепловизора для смартфонов — просто гениальное решение. Это небольшой прибор, который вставляется в разъём и с помощью особого программного обеспечения позволяет превратить обычный смартфон в полноценный тепловизор. По сути, сам модуль содержит всего лишь детектор и аппаратно обеспечение, которое фиксирует тепловую картинку. А специальное программное обеспечение уже показывает эту картинку пользователю.

Тепловизор для смартфона на Android

Небольшой компактный модуль обладает неплохими характеристиками

Модуль тепловизора для смартфона на Андроид внешне выглядит как компактная веб-камера. Она имеет штекер стандарта micro-USB с помощью которого и соединяется с телефоном или планшетом. Наиболее популярным брендом в этой отрасли можно назвать Seek Thermal. Разбег цен на модули довольно большой. В разных регионах и магазинах можно встретить стоимость от 18000 до 22000 рублей. При этом модуль обладает весьма заманчивыми характеристиками, сравнимыми с полноценными тепловизорами. Диапазон температур составляет от -40ºС до 330ºС. Разрешение детектора — 320 на 240 точек. Гаджет позволяет использовать различные цветовые схемы, от градаций серого до полноцветного изображения.

~~Тепловизор для смартфона на Android~~

Тепловизор для смартфона на базе iOS

Так выглядит модуль от Flir для iPhone

Уже упомянутая нами компания Seek Thermal производит тепловизоры и для продукции Apple. Но для разнообразия мы посмотрим другую марку — Flir и их продукт — Flir One Gen 3. Стоимость прибора составляет примерно 20000 рублей. Внешне аппарат горазд крупней по своим габаритам, чем изделия от Seek Thermal. Внутри него имеется как детектор температуры, так и отдельная простая камера.

Измерять температуру тепловизор может в диапазоне -20ºС до 120ºС. Точность измерения довольно высокая — 0,1ºС. Разрешение теплового детектора составляет 80 на 60 точек, что несравненно мало. Зато разрешение, способное отобразится на экране имеет уже 1440 на 1080 точек. По заявлениям разработчиков на одном заряде батареи прибор может протянуть до 1 часа.
