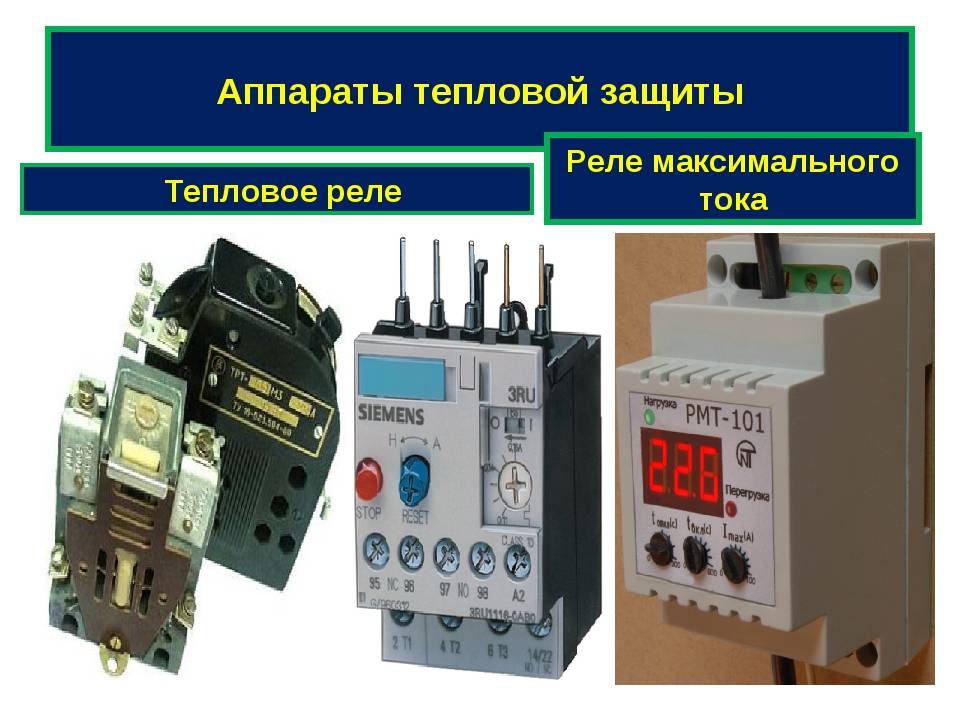

Тепловое реле: устройство, назначение, технические характеристики и разновидности

Электротепловые реле РТИ для крупногабаритных контакторов КТИ IEK

Шесть типов реле РТИ имеют два габарита, с номинальными токами от 55 А до 200 А. Применяются для крупногабаритных контакторов типа КТИ (см. Табл.1).

Таблица 1

Тип реле	РТИ-5369	РТИ-5370	РТИ-5371	РТИ-5375	РТИ-5376	РТИ-6376
Диапазон регулировки уставки тока, А	55-80	63-90	90-120	120-150	150-180	125-200

Новые реле имеют схожую с РТИ для КМИ переднюю панель. На передней панели расположен поворотный регулятор уставки по току, позволяющий выставить необходимый ток защиты в зависимости от номинального тока электродвигателя. Кнопка ТЕСТ, позволяет провести как проверку работоспособности дополнительных контактов реле до момента установки, так и имитировать срабатывание защиты реле в уже смонтированной схеме. Также при применении реле в магнитных пускателях, кнопка ТЕСТ служит для отключения контактора.

В реле РТИ-6376 из-за большого значения номинального тока до 200 А применяются трансформаторы тока, ток вторичной обмотки которых производит нагрев биметаллических пластин.

Реле РТИ для КТИ может работать в двух режимах: ручном и автоматическом. В автоматическом режиме работы, при срабатывании защиты реле и после остывания биметаллических пластин, дополнительные контакты реле автоматически перейдут в исходное состояние. В ручном режиме перевод дополнительных контактов реле в исходно состояние произойдет только после нажатия кнопки сброса.

Режим работы реле переключается при помощи поворотного регулятора кнопки СБРОС. В нажатом положении регулятора реле находится в автоматическом режиме, в исходном положении регулятора — в ручном режиме. О срабатывании защиты реле сигнализирует зеленый флажок, расположенный на передней панели.

Реле РТИ для КТИ предназначены для работы при широком температурном диапазоне. Однако не стоит забывать, что тепловое реле должно располагаться в тех же тепловых условиях, что и защищаемый им электродвигатель. Не рекомендуется располагаться реле вблизи нагревательных приборов, систем отопления и т.п.

Из-за особенностей работы реле и в связи с возможными значительным нагревом контактных выводов и элементов реле, корпус устройства выполнен из прочного пластика, стойкого к аномальному нагреву и огню. Реле комплектуется всеми метизами, необходимыми для монтажа РТИ на контакторы КТИ, а также для подключения внешних проводников.

Особенности установки теплового реле

Обычно монтаж производится вместе с магнитным пускателем, который обеспечивает подключение и запуск электродвигателя. Некоторые тепловые реле устанавливаются как самостоятельные приборы на DIN-рейку либо на монтажные панели (ТРН или РТТ). Причем если у реле ТРН есть лишь пара входящих подключений, то фаз все равно 3.

Отключенный фазный провод выводится с пускателя к двигателю в обход устройства. Изменение тока будет происходить пропорционально во всех фазах, в результате чего достаточно контролировать только две из них.

Возможно подключение теплового реле и с помощью токовых трансформаторов, что целесообразно при использовании мощных моторов

Как бы там ни было, важно избегать ошибок при установке, например, нельзя подключать реле с параметрами, не соответствующими характеристикам электродвигателя

Технические характеристики тепловых реле:
Номинальное напряжение переменного тока, В	660
Частота переменного тока, Гц	50 (60)
Время срабатывания при токе 1,2 Iном, мин	20
Время ручного возврата, мин, не менее	1,5
Время срабатывания при нагрузке 6-кратным Iном, с	РТЛ-1000	4,5 … 9,0
РТЛ-2000	4,5 … 12,0
Термическая стойкость реле, с, при нагрузке 18-кратным Iном на ток:	до 10А	0,5
свыше 10А	1,0
Тип реле	Диапазон регулирова-ния номинального тока несрабатывания, А	Мощность, потребляемая одним полюсом реле, Вт	Тип реле	Диапазон регулирова-ния номинального тока несрабатывания, А	Мощность, потребляемая одним полюсом реле, Вт
Номинальный ток 25А
РТЛ-1001	0,10 … 0,17	2,05	РТЛ-1008	2,40 … 4,00	1,87
РТЛ-1002	0,16 … 0,26	2,03	РТЛ-1010	3,80 … 6,00	1,84
РТЛ-1003	0,24 … 0,40	1,97	РТЛ-1012	5,50 … 8,00	1,68
РТЛ-1004	0,38 … 0,65	1,99	РТЛ-1014	7,00 … 10,0	1,75
РТЛ-1005	0,61 … 1,00	1,8	РТЛ-1016	9,50 … 14,0	2,5
РТЛ-1006	0,95 … 1,6	1,8	РТЛ-1021	13,0 … 19,0	2,75
РТЛ-1007	1,50 … 2,60	1,8	РТЛ-1022	18,0 … 25,0	2,8
Номинальный ток 80А
РТЛ-2053	23 … 32	2,43	РТЛ-2059	47 … 64	3,69
РТЛ-2055	30 … 41	3,03	РТЛ-2061	54 … 74	4,38
РТЛ-2057	38 … 52	3,3	РТЛ-2063	63 … 86	5,62

Схема подключения

Как уже было сказано, тепловое реле защищает от долговременной перегрузки электрооборудование. Оно монтируется между источником питания и потребителем. Контроллируемый ток протекает через нагревательные элементы (1), они выгибаясь размыкают контакты (2) теплового реле, в этой схеме использовано 2-хфазное тепловое реле. Его контакты размыкают цепь катушки контактора или магнитного пускателя, также как если бы вы нажали кнопку «СТОП». В собранном виде эта схема выглядит так:

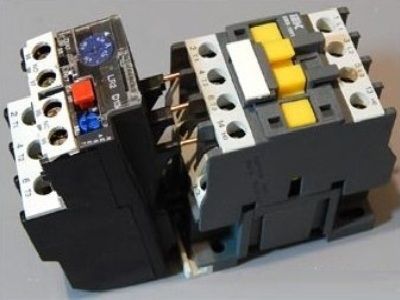

На первом плане видно как от выходящих контактов пускателя подключены две крайние фазы. На заднем плане видно, что к катушке реле подключена клемма от контактов ТРН. Если у вас используется реверсная схема магнитных пускателей, то подключение практически аналогичное, ниже это наглядно изображено. Контакты с маркировкой «10» и «12» подключаются в разрыв катушек пускателей КМ1 и КМ2. Здесь видно что есть нормально-замкнутая пара и нормально-разомкнутый контакт.

Это нужно, например, для индикации срабатывания тепловой защиты, т.е. к нему можно подключить лампочку-индикатор или подать сигнал на диспетчерский пульт или АСУ. На реле РТИ эти контакты размещены на передней панели:

NO – нормально-открытый – на индикацию;
NC – нормально-закрытый – на пускатель.

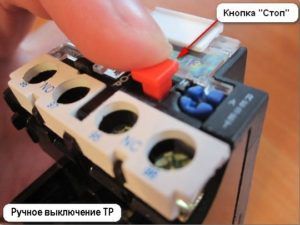

Кнопка STOP принудительно переключает контакты. При срабатывании такое реле должно остыть и оно повторно включится. Хотя в конкретном примере возможно и ручное и автоматическое повторное включение. Для этого предназначена синяя кнопка с крестовидной прорезью справа на лицевой панели, при закрытой крышке она заблокирована.

Устройство автоматического выключателя

Методы регулировки реле

Шаг первый – определить уставку теплового реле:

N1 = (Iн – Iнэ)/cIнэ

где Iн – номинальный ток нагрузки электродвигателя, Iнэ – номинальный ток нагревательного элемента теплового реле, с – коэффициент деления шкалы (например, с = 0,05).

Шаг второй – введение поправки на температуру окружающей среды:

N2 = (T – 30)/10

где Т – температура окружающей среды, °С.

Шаг третий:

N = N1 + N2

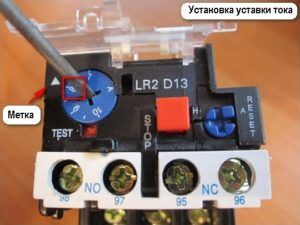

Шаг четвертый – выставить регулятор на нужное число делений N.

Поправка на температуру вводится, если температура окружающей среды слишком высокая или низкая. Если на температуру в помещении где установлено реле значительно влияет температура на улице, то поправку следует производить зимой и летом.

Принцип действия

Реле температуры функционирует по довольно простой схеме. Котлы, оборудованные данным конструктивным элементом, также оснащаются термодатчиком. Он собирает информацию относительно температуры теплоносителя, циркулирующего в системе. При этом комнатные датчики регистрируют климатические показатели в самом помещении. Собранная информация поступает на блок управления.

Принцип работы простейшего термореле заключается в том, что встроенный в устройство регулятор сверяет полученные данные с заданными пользователем настройками. В последующем он повышает мощность прибора или, наоборот, уменьшает ее.

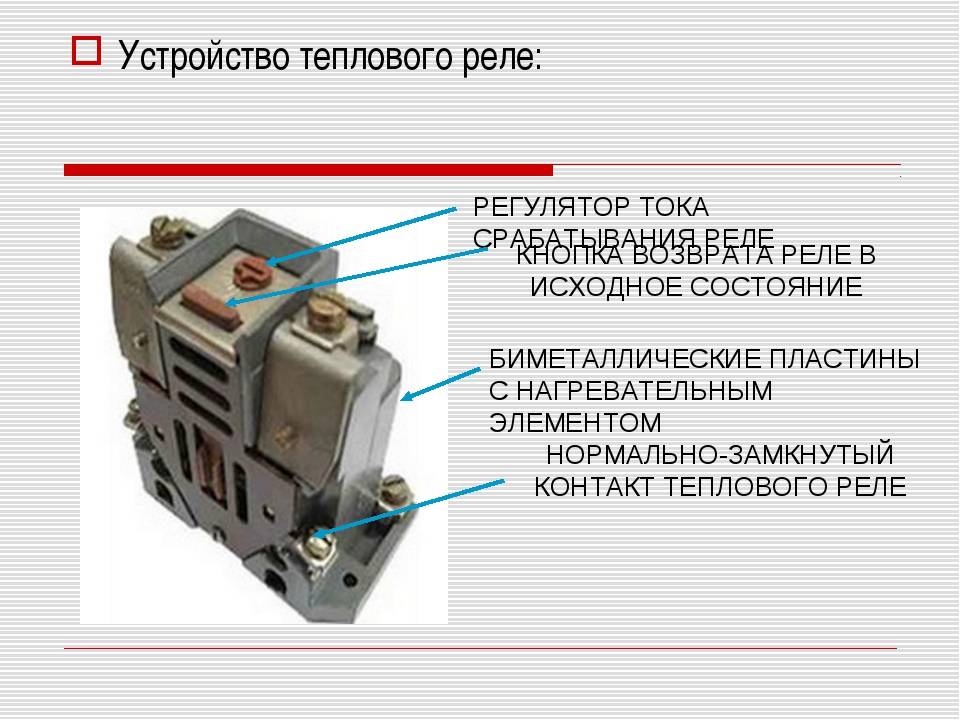

Устройство и принцип работы ТР

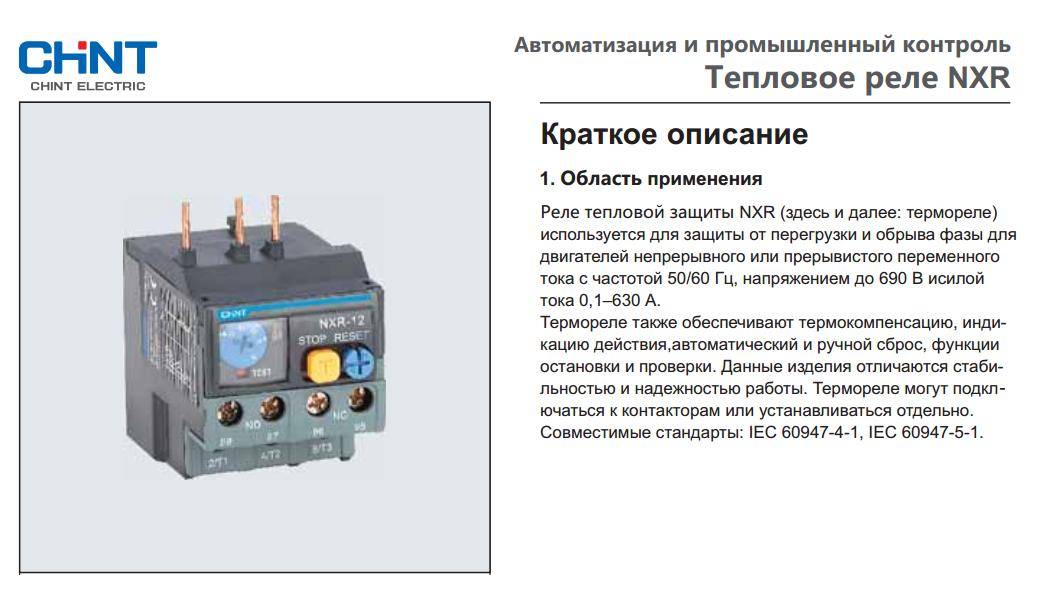

Конструктивно стандартное электротепловое реле представляет собой небольшой аппарат, который состоит из чувствительной биметаллической пластины, нагревательной спирали, рычажно-пружинной системы и электрических контактов.

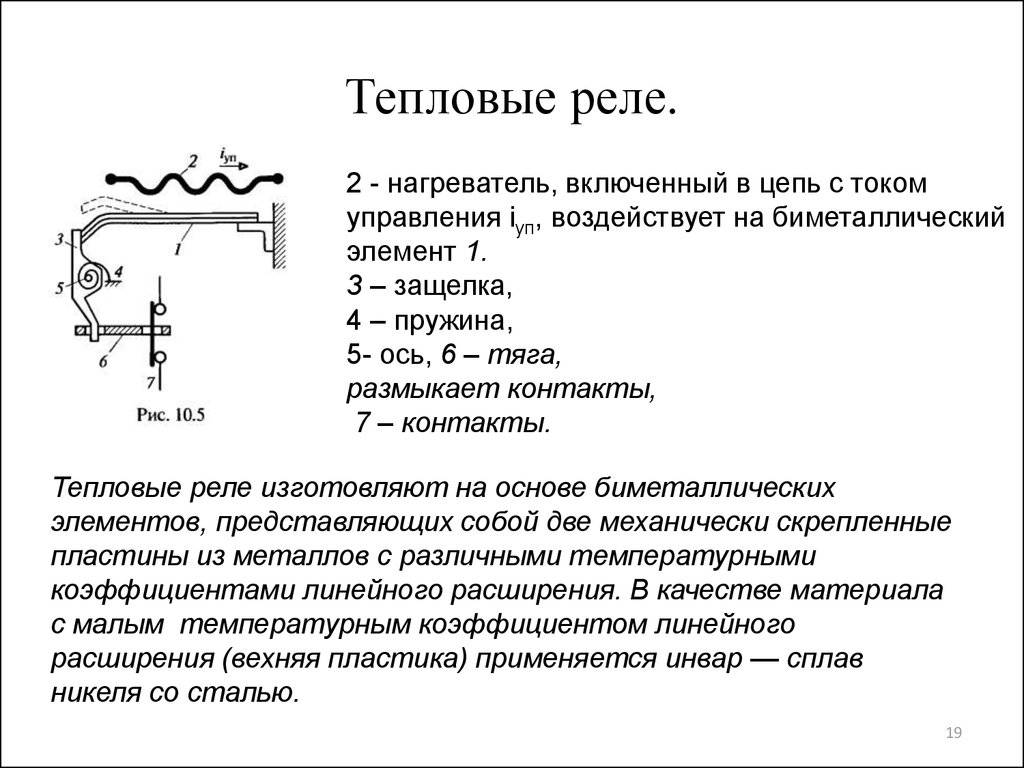

Биметаллическую пластину изготовляют из двух разнородных металлов, как правило, инвара и хромоникелевой стали, прочно соединенных вместе в процессе сварки. Один металл обладает большим температурным коэффициентом расширения, чем другой, поэтому нагреваются они с разной скоростью.

При токовой перегрузке незафиксированная часть пластины прогибается к материалу с меньшим значением коэффициента теплового расширения. Это оказывает силовое воздействие на систему контактов в защитном устройстве и активирует отключение электроустановки при перегреве.

В большинстве моделей механических тепловых реле есть две группы контактов. Одна пара – нормально разомкнутые, другая – замкнутые постоянно. Когда срабатывает защитное устройство, в контактах меняется состояние. Первые замыкаются, а вторые становятся разомкнутыми.

В электронных ТР задействуют специальные датчики и чувствительные зонды, реагирующие на повышение тока. В микропроцессоре таких защитных устройств запрограммированы параметры, определяющие ситуации, когда необходимо отключать подачу электропитания

Ток детектирует интегрированный трансформатор, после чего электроника обрабатывает полученные данные. Если значение тока в настоящий момент времени больше, чем уставка, импульс мгновенно передается прямо на выключатель.

Размыкая внешний контактор, реле с электронным механизмом блокирует нагрузку. Само тепловое реле для электродвигателя устанавливается на контактор.

Биметаллическая пластина может быть нагрета непосредственно – за счет воздействия пикового тока нагрузки на металлическую полосу или косвенно, при помощи отдельного термоэлемента. Нередко эти принципы объединяют в одном аппарате тепловой защиты. При комбинированном нагреве прибор имеет лучшие рабочие характеристики.

После остывания пластина возвращается в исходное состояние. Коммутирующие контакты автоматически замыкаются либо нужно принудительно приводить их в замкнутое состояние

Это интересно: Подключение ограничителя мощности — схема, видео, фото

Подсоединение, регулировка и обозначение ТР

Устанавливать реле электротепловое нужно с магнитным пускателем, который соединяет и запускает двигатель. В качестве самостоятельного прибора устройство ставится на дин-рейку или монтажную панель.

Схема подключения аппарата

Схемы подключения пускателей с тепловыми видами реле зависят от типа прибора:

Последовательное подключение с обмоткой мотора или катушкой пускателя на нормально разомкнутый контакт (НЗ). Элемент работает, если его подключить к клавише остановки. Система применяется при необходимости оснащения двигателя защитой сигнализацией. Реле ставится после пускательных контакторов, но перед мотором, потом подсоединяется контакт НЗ.
Разрыв нуля пускателя нормально замкнутым контактом. Схема удобна и практична – ноль можно подключить на контакт ТР, от второго контакта подкидывается перемычка к катушке пускателя. В момент срабатывания реле происходит разрыв нуля и обесточивания пускателя.
Реверсивная схема. В цепи управления находится нормально замкнутый и три силовых контакта. Электродвигатель запитывается через последние. При активации защитного режима происходит обесточивание пускателя и остановка мотора.

Порядок регулировки

SAMSUNG CSC

Настройка прибора производится на специализированных стендах с маломощным нагрузочным трансформатором. Нагревательные узлы подключаются на его вторичные механизмы, а напряжение управляется с помощью автотрансформатора. Токовый предел нагрузки регулируется амперметром, подсоединенным через вторичную цепь.

Проверка производится так:

Поворот трансформаторной рукоятки в нулевое положение с подачей напряжения. Затем выбирают ток нагрузки ручкой и проверяют время срабатывания реле с момента погасания лампы секундомером. Норма – 140-150 сек при токе 1,5 А.
Настройка токового номинала. Производится, когда токовый номинал нагревателя не совпадает с номиналом мотора. Предел регулировки – 0,75 – 1,25 от номинала нагревателя.
Настройка токовой уставки.

Для последнего действия потребуется произвести расчет:

определить поправку на номинальный ток без компенсации температуры по формуле ±Е1 = (Iном-Iо)/СIо. Iо – ток нулевой уставки, С — цена деления эксцентрика (С = 0,05 для открытых моделей и С = 0,055 – для закрытых);
вычислить поправку с учетом температуры окружающей среды E2=(t – 30)/10, где t — температура;
рассчитать суммарную поправку, сложив полученные величины;
округлить результат в большую или меньшую сторону, перевести эксцентрик.

Ручная регулировка

Отрегулировать тепловое реле можно вручную. Величина тока срабатывания может устанавливаться в диапазоне от 20 до 30 % от номинала. Пользователю понадобится плавно перемещать рычаг для изменения изгиба биметаллической пластины. Ток срабатывания также регулируется после замены термического узла.

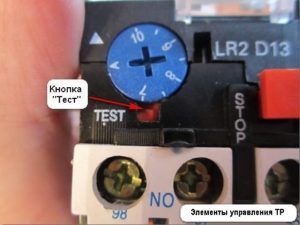

Современные коммутаторы оснащаются тестовой кнопкой для поиска поломки без задействования стенда. Используя клавишу сброса, можно обнулять настройки в автоматическом или ручном режиме. Для отслеживания состояния прибора используется индикатор.

Как подобрать автоматический выключатель для двигателя

Правильный подбор автоматического выключателя для защити электродвигателя имеет огромное значение для оборудования. Надежность работы, защита двигателя от аварийных режимов работы и проводки напрямую зависит от подбора автоматического выключателя.

В этой статье наведем условия выбора автоматического выключателя для защиты электродвигателя. Для того чтобы выбрать автоматический выключатель необходимо знать:

— номинальный ток двигателя;

— кратность пускового тока к номинальному;

— максимально допустимый ток электропроводки.

Номинальный ток двигателя – это ток который имеет электродвигатель во время работы при номинальной мощности. Он указывается на паспорте электродвигателе или берется с таблиц паспортных данных электродвигателей.

Кратность пускового тока к номинальному – это соотношение пускового ток который возникает в электродвигателе во время пуска к номинальному. Он тоже указывается на паспорте электродвигателя или в таблицах электродвигателей.

Максимально допустимый ток электропроводки – это допустимый ток, который может проходить по проводу, кабеля, что подключен к электродвигателю.

Условия для правильного выбора автоматического выключателя для защиты электродвигателя:

— номинальный ток автоматического выключателя должен бить больше или равен номинальному току электродвигателя. Например: ток электродвигателя АИР112М4У2 Ін. дв. =11,4А выбираем автоматический выключатель ВА51Г2534 на номинальный ток Ін. = 25А и ток расцепителя Ін..рас. = 12.5А.

После этого проверим автоматический выключатель на не срабатывания при пуске электродвигателя используя условие :

Iу.е.>kзап. · kр.у ·kр.п. ·Iн.дв ·kі

Обратите внимание

где Kзап . — коэффициент запаса, который учитывает колебания напряжения, Kзап . = 1,1 ;

kр.у — коэффициент, который учитывает неточность вставки по току срабатывания электромагнитного расцепителя автоматического выключателя , Kр.у = 1,2 ;

kр.п. — коэффициент, который учитывает возможное отклонение пускового тока от его номинального, kр.п. = 1,2 ;

K і — каталожная кратность пускового тока электродвигателя;

Iн.дв — номинальный ток двигателя , А.

Iу.е = 14 · Iн.рос = 14 · 12,5 = 175А

З таблицы электродвигателей находим K і = 7,0 для электродвигателя АИР112М4У2.

Подставляем в условие и определяем

175А > 1,1·1,2·1,2·7,0·11,4

175А > 126,4А

Условие выполнилось, следовательно, автоматический выключатель не сработает при запуске двигателя.

— номинальный ток автоматического выключателя должен быть меньше предельно допустимого тока кабеля которым питается электродвигатель. Например: подключение сделано кабелем АВРГ (3х2,5) который имеет допустимый ток Iдоп =27А. Для водного автомата для защиты электродвигателя условие выполняется потому, что Iдоп =27А > Ін. = 25А .

В этой статье вы узнали как правильно, используя условия выбора правильно подобрать автоматический выключатель для защиты электродвигателя.

Реле тепловые РТЛ

Реле тепловые РТЛ предназначены для защиты от перегрузок электродвигателей переменного тока, а также для их защиты от асимметрии фаз, затянутого пуска и заклинивания ротора. Применяются в системах управления грузоподъемными механизмами (лифты, краны и т.д.), вентиляторами, насосами, тепловыми завесами, печами, станками, освещением, в системах автоматического ввода резерва (АВР).

• Номинальное напряжение – до 660 В переменный ток. • Номинальный ток – от 25 до 500 А. • Число полюсов – три. • Реле РТЛ монтируются непосредственно на контакторы ПМЛ, или на клеммники КРЛ для монтажа винтами или на DIN-рейку. • Реле РТЛ входят в состав пускателей ПМЛ и ПМ12.

Условия эксплуатации

Реле предназначены для работы в условиях воздействия на них следующих климатических факторов: • температура окружающего воздуха от -40 до +55°С; • высота над уровнем моря до 2000 м. Допускается применение реле в цепях с номинальным напряжением 380 В на высоте над уровнем моря до 4300 м, при этом температура окружающей среды не должна превышать 28°С, электрическая прочность изоляции уменьшается до 2000 В переменного тока (действующее значение), а токи срабатывания и несрабатывания снижены на 10%; • верхнее значение относительной влажности воздуха не более 98% при температуре 25°С; • окружающая среда – невзрывоопасная, не содержащая газов, жидкости и пыли в концентрациях, нарушающих работу реле; • Реле устойчивы при воздействии следующих механических факторов: • вибрация мест крепления реле в диапазоне частот 1-100 Гц при ускорении 9,8 м/с² (1g); • многократные удары с ускорением 29,4 м/с2 (3g) при длительности удара 2 – 20 мс. Рабочее положение реле в пространстве – на вертикальной плоскости регулятором тока несрабатывания вперед, крышкой вверх. Допускается отклонение от рабочего положения до 15° в любую сторону.

Структура условного обозначения реле

Реле перегрузки тепловое РТЛ-Х1Х2Х3-Х4-Х5…А-(Х6…А)-УХЛ4 Клеммник КРЛ-ХХ-УХЛ4 Реле перегрузки тепловое — Группа изделий РТЛ — Серия Х1 — Номинальный ток реле: 1 – до 25 А, 2 – до 100 А, 3 – до 250 А, 4 – до 510 А Х2 — Диапазон токовой уставки (условно) Х3 — Д – исполнение реле с уменьшенными габаритными размерами (на номинальный ток 36 А) Х4 — Способ возврата реле: 1 – ручной, 2 – самовозврат Х5…А — Номинальный ток, А (Х6…А) — Диапазон токовой уставки реле, А УХЛ4 — Климатическое исполнение по ГОСТ 15150 КЭАЗ — Торговая марка Клеммник — Группа изделий КРЛ — Буквенное обозначение ХХ — Номинальный ток и тип реле: 1 — 25А РТЛ-1000; 2Д — 36А РТЛ-2000Д; 2 — 100А РТЛ-2000 УХЛ4 — Климатическое исполнение и категория размещения по ГОСТ 15150

Пример записи обозначения реле на номинальный ток 100А с диапазоном токовой уставки 48 – 65 А, с самовозвратом, для установки непосредственно на контактор ПМЛ при его заказе и в документации другого изделия: Реле тепловое перегрузки РТЛ-2059-2-100А-(48-65А)- УХЛ4 Пример записи обозначения реле на номинальный ток до 100 А с диапазоном токовой уставки 48 – 65 А, с самовозвратом, для индивидуальной установки с клеммником КРЛ-2: Реле тепловое перегрузки РТЛ-2059-2-100А-(48-65А)- УХЛ4; Клеммник КРЛ-2-УХЛ4

Тепловое реле электродвигателя. Характеристики и выбор — блог СамЭлектрик.ру

Тепловое реле РТЛ для электродвигателя

Тепловое реле служит для тепловой защиты электродвигателя. Реле защищает двигатель от перекоса фаз или пропадании фазы, от механической перегрузки и заклинивания ротора.

Тепловое реле двигателя, так же, как и защитный автомат, имеет время-токовую характеристику, которая показывает, что тепловое реле не может сработать при превышении тока уставки мгновенно.

Подробнее про эти характеристики – здесь.

Важно, что спасти от короткого замыкания тепловое реле не может – просто не успеет. Поэтому в цепь питания двигателя всегда перед пускателем ставят автоматический выключатель, предохраняющий от КЗ

Во всех современных “теплушках” есть одна пара нормально открытых (НО, NO) контактов и одна пара нормально закрытых (НЗ, NC)

Обычно схему питания контактора строят так, что при срабатывании теплового реле НЗ контакты разрывают цепь питания катушки контактора, а НО контакты замыкаются и включают цепь индикации аварии

Во всех современных “теплушках” есть одна пара нормально открытых (НО, NO) контактов и одна пара нормально закрытых (НЗ, NC). Обычно схему питания контактора строят так, что при срабатывании теплового реле НЗ контакты разрывают цепь питания катушки контактора, а НО контакты замыкаются и включают цепь индикации аварии.

Тепловая защита электродвигателя заключается в том, что при прохождении через силовые контакты теплового реле тока двигателя нагревается специальная биметаллическая пластина, которая приводит в действие сигнальные контакты. Контакты слаботочные, и включаются в цепь управления пускателем.

При срабатывании реле необходимо устранить причину аварии, затем привести реле в исходное состояние. Для этого на корпусе имеется красная кнопка возврата, на которой напечатана буква R (Reset). В некоторых моделях возврат осуществляется автоматически.

Тепловое реле РТЛ. Контакты для механической и электрической фиксации в пускателе

Как правило, тепловое реле крепится непосредственно на выходные контакты пускателя. И без пускателя не используется. Соответственно, тепловое реле включено с двигателем последовательно.

Для различных вариантов пускателей необходимо передвинуть выводы (контакты) теплового реле для правильной фиксации.

На фото видно (слева), как рекомендовано передвинуть ножки для разных пускателей.

Такие тепловые реле можно применять только для контакторов советских разработок типа ПМЛ, для других производителей тепловые реле РТЛ могут не подойти.

Выбор теплового реле по мощности двигателя

У теплового реле есть один основной параметр, показывающий ток, при котором реле отключит электродвигатель. Ниже приводится таблица по выбору теплового реле для электродвигателей.

Номинальныйток пускателя, А	Тип реле	Диапазон регулирования максимального тока, А	Мощностьэлектродвигателя, кВт
10	РТЛ-1004	0,38 … 0,65	–
РТЛ-1005	0,6 … 1	–
РТЛ-1006	0,9 … 1,6	0,4
РТЛ-1007	1,5 … 2,6	0,75
РТЛ-1008	2,4 … 4	1,5
25	РТЛ-1010	3,8 … 6	2,2
РТЛ-1012	5,5 … 8	3
РТЛ-1014	7 … 10	4
40	РТЛ-1016	9,5 … 14	5,5
РТЛ-1021	13 … 19	7,5
63	РТЛ-1022	18 … 25	11
РТЛ-2053	23 … 32	15
РТЛ-2055	30 … 41	18,5
РТЛ-2057	38 … 52	22
РТЛ-2059	47 … 64	25
РТЛ-2061	54 … 74	30

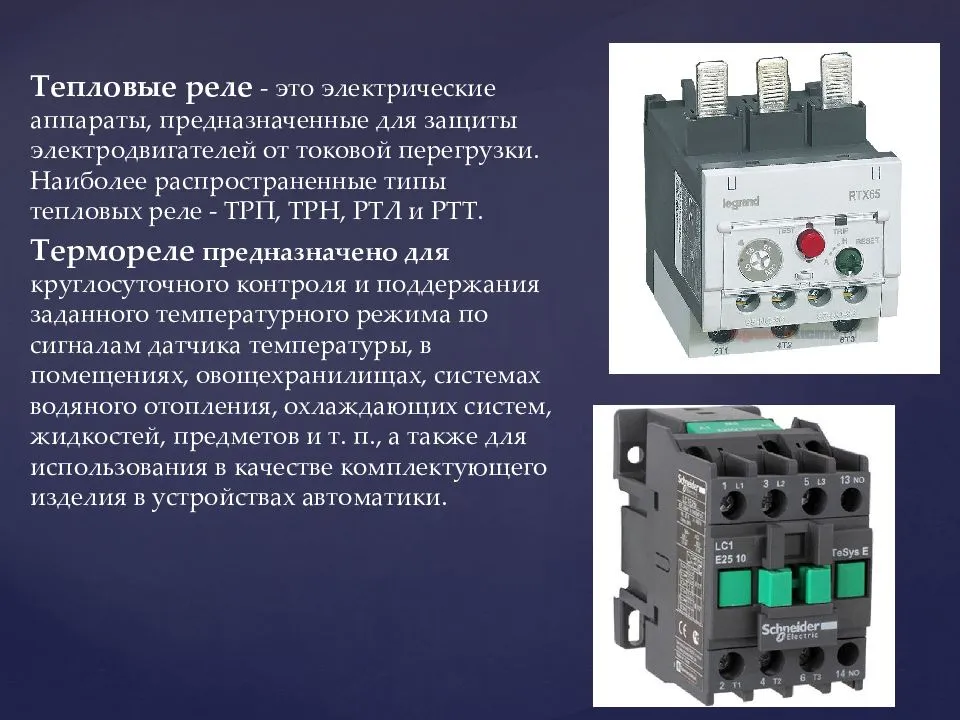

Распространенные марки тепловых реле – РТЛ и РТИ, которые по параметрам идентичны, и отличаются в основном креплением и конструкцией.

В интернете гуляет табличка выбора теплового реле двигателя по мощности, где подробно перечислены параметры тепловых реле серии РТЛ. Стоит сказать об ошибке – во второй строке внизу вместо “РТЛ-ЮООМ” следует читать “РТЛ-1000М”. Кто-то распознавал бездумно.

• Выбор теплового реле / Выбор электротеплового реле — таблица параметров, pdf, 34.01 kB, скачан:5848 раз./

И ещё фото старенькой теплушки, фото новых легко найти в интернете.

Такое тепловое реле ставится на пускатель ПМЕ.

Подробно про схему подключения теплового теле и схему подключения пускателя к трехфазному двигателю рассказано в другой моей статье. Рекомендую.

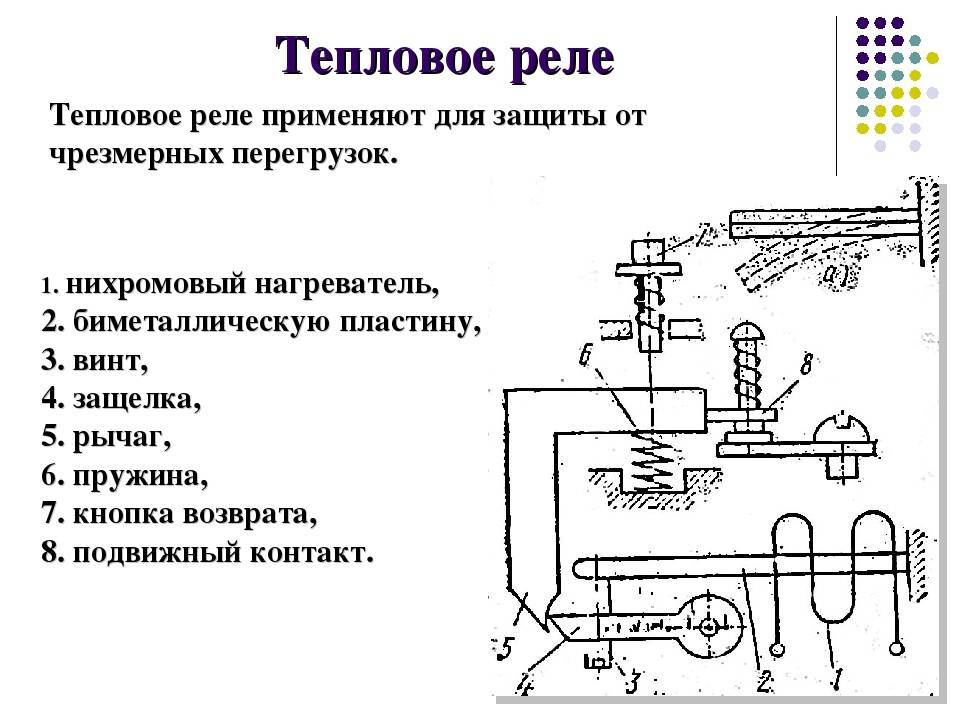

Конструкция тепловых реле

Прогиб биметаллической пластины происходит медленно. Если с пластиной непосредственно связать подвижный контакт, то малая скорость его движения, не сможет обеспечить гашение дуги, возникающей при отключении цепи. Поэтому пластина действует на контакт через ускоряющее устройство. Наиболее совершенным является «прыгающий» контакт.

В обесточенном состоянии пружина 1 создает момент относительно точки 0, замыкающий контакты 2. Биметаллическая пластина 3 при нагреве изгибается вправо, положение пружины изменяется. Она создает момент, размыкающий контакты 2 за время, обеспечивающее надежное гашение дуги. Современные контакторы и пускатели комплектуются с тепловыми реле ТРП (однофазное) и ТРН (двухфазное).

Тепловые реле ТРП

Тепловые токовые однополюсные реле серии ТРП с номинальными токами тепловых элементов от 1 до 600 А предназначены для защиты от недопустимых перегрузок трехфазных асинхронных электродвигателей, работающих от сети с номинальным напряжением до 500 В при частоте 50 и 60 Гц. Тепловые реле ТРП на токи до 150 А применяют в сетях постоянного тока с номинальным напряжением до 440 В.

Устройство теплового реле типа ТРП

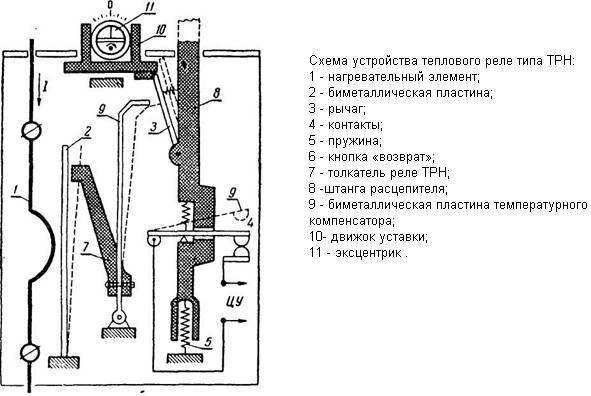

Тепловое реле ТРН: 1 — нагревательный элемент; 2 — кнопка возврата; 3 — контакты теплового реле; 4 — биметаллическая пластина; 5 — шкала регулировочного рычага; 6 — рычаг-регулятор.

Биметаллическая пластина теплового реле ТРП имеет комбинированную систему нагрева. Пластина 1 нагревается как за счет нагревателя 5, так и за счет прохождения тока через саму пластину. При прогибе конец биметаллической пластины воздействует на прыгающий контактный мостик 3.

Тепловое реле ТРП позволяет иметь плавную регулировку тока срабатывания в пределах (±25% номинального тока уставки). Эта регулировка осуществляется ручкой 2, меняющей первоначальную деформацию пластины.

Такая регулировка позволяет резко снизить число потребных вариантов нагревателя. Возврат реле ТРП в исходное положение после срабатывания производится кнопкой 4. Возможно исполнение и с самовозвратом после остывания биметалла.

Высокая температура срабатывания (выше 200°С) уменьшает зависимость работы реле от температуры окружающей среды.
Уставка теплового реле ТРП меняется на 5% при изменении температуры окружающей среды на КУС. Высокая ударо- и вибростойкость теплового реле ТРП позволяют использовать его в самых тяжелых условиях.

Тепловые реле РТЛ

Схема принципа работы теплового реле РТТ.

Реле тепловое РТЛ предназначено для обеспечения защиты электродвигателей от токовых перегрузок недопустимой продолжительности. Они также обеспечивают защиту от отсутствия симметрии токов в фазах и от выпадения одной из фаз.

Выпускаются электротепловые реле РТЛ с диапазоном тока от 0,1 до 86 А.

Тепловые реле РТЛ могут устанавливаться как непосредственно на пускатели ПМЛ, так и отдельно от пускателей (в последнем случае они должны быть снабжены клеммниками КРЛ).

Разработаны и выпускаются реле РТЛ и клеммники КРЛ, которые имеют степень защиты ІР20 и могут устанавливаться на стандартную рейку. Номинальный ток контактов равен 10 А.

Тепловые реле РТТ

Реле тепловые РТТ предназначены для защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором от перегрузок недопустимой продолжительности, в том числе возникающих при выпадении одной из фаз, а также от несимметрии в фазах.

https://youtube.com/watch?v=xmf6Ans_73M

Реле РТТ предназначены для применения в качестве комплектующих изделий в схемах управления электроприводами, а также для встройки в магнитные пускатели серии ПМА в целях переменного тока напряжением 660 В частотой 50 или 60 Гц, в цепях постоянного тока напряжением 440 В.

Особенности выбора теплового реле

Выбор ТР должен начинаться с изучения инструкции. Технический документ аппарата содержит следующую информацию:

связь тока нагрузки и периода срабатывания;
состояние для старта – охлаждение или перегрев;
номинальная нагрузка электромотора – оптимальный показатель перегрузки составляет 20-30 %;
время постоянной нагрузки – от 5 до 10 мин;
период продолжительной нагрузки – от 40 мин до 1 часа;
зависимость нагревания пластины от температуры воздуха.

Релейные приборы теплового типа характеризуются высокой скоростью и большим диапазоном срабатывания. Их легко устанавливать самостоятельно. Для обеспечения своевременного выключения двигателя в случае перегрузки ТР настраивается на специальном стенде.

{SOURCE}

Особенности теплового реле

Но, в отличие от автоматического защитного выключателя, ТР не размыкает силовые цепи питания, а разрывает цепь самоподхвата магнитного пускателя. Нормально замкнутый контакт защитного устройства действует аналогично кнопке «Стоп», и подключается последовательно с ней.

Поскольку тепловое реле подключается сразу же после магнитного пускателя, то нет нужды дублировать функции контактора при аварийном размыкании цепей. При таком выборе реализации защиты достигается ощутимая экономия материала для контактных силовых групп – значительно проще коммутировать небольшой ток в одной цепи управления, чем разрывать три контакта под большой токовой нагрузкой.

Как правило, в тепловом реле присутствует два контакта – нормально замкнутый и нормально разомкнутый. При срабатывании устройства данные контакты одновременно меняют свое состояние.

Характеристики теплового реле

Выбор ТР следует производить, сопоставляя типичные характеристики данного защитного устройства соответственно имеющейся нагрузке и условиям эксплуатации электродвигателя:

Номинальный ток защиты;
Предел регулировки уставки тока срабатывания;
Напряжение силовой цепи;
Количество и тип вспомогательных контактов управления;
Мощность коммутации контактов управления;
Порог срабатывания (коэффициент отношения к номинальному току)
Чувствительность к асимметричности фаз;
Класс отключения;
