Тепловой пункт: преимущества и недостатки, виды и особенности, схема отопления

Устройство и принцип работы элеватора отопления

Элеватор системы отопления состоит из трех основных элементов:

смесительная камера;
сопло;
струйный элеватор.

Дополнительно в конструкции устройства предусматриваются различные термометры с манометрами. Элеваторы также оснащаются запорной арматурой.

Элеватор представляет собой устройство, сделанное из чугуна или стали. Устройство снабжено тремя фланцами. Принцип его работы заключается в следующем:

разогретая до высоких температур вода движется к элеватору и попадает в его сопло;
происходит усиление скорости потока теплоносителя при сужающемся сопле и уменьшении давления;
в то место, где возникло низкое давление, поступает холодная вода из обратного трубопровода;
обе жидкости (холодная и горячая) перемешиваются в смесительном узле элеватора.

Благодаря холодной воде, поступающей из обратной трубы, в отопительной системе снижается общее давление. Температура теплоносителя опускается до нужного показателя, после чего он распределяется по квартирам жилого дома.

По своей структуре элеваторный узел является устройством, одновременно выполняющим функции и смесителя, и циркуляционного насоса.

Основными достоинствами конструкции являются:

невысокая стоимость установки в многоквартирных домах;
несложность самой установки;
экономия используемого теплоносителя, достигающая 30%;
энергонезависимость данного оборудования.

Любой элеваторный узел требует обвязки. Нагретая вода движется по магистрали через трубопровод подачи. Ее возвращение происходит по обратному трубопроводу. От магистральных труб внутренняя система дома может отключаться благодаря задвижкам. Элементы теплового узла крепятся друг с другом фланцевым соединением.

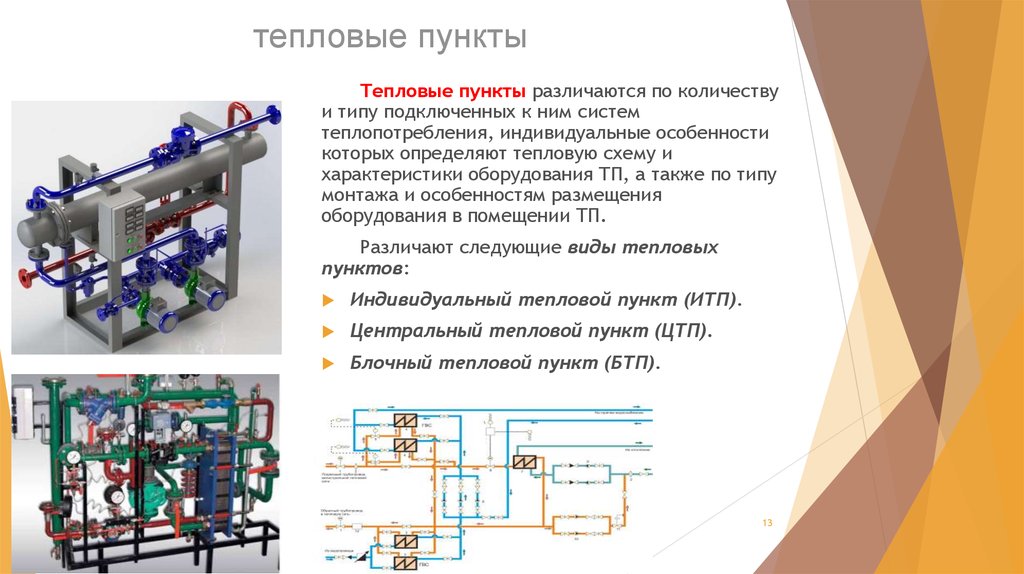

Тепловые пункты и их типы

Существует несколько типов пунктов тепла, которые различаются между собой способами подключения к тепловой магистрали, а также к потребителям тепла. Другое различие между ними заключается в особенностях монтажа, а также в выборе места размещения.

Наиболее популярные типы тепловых пунктов следующие:

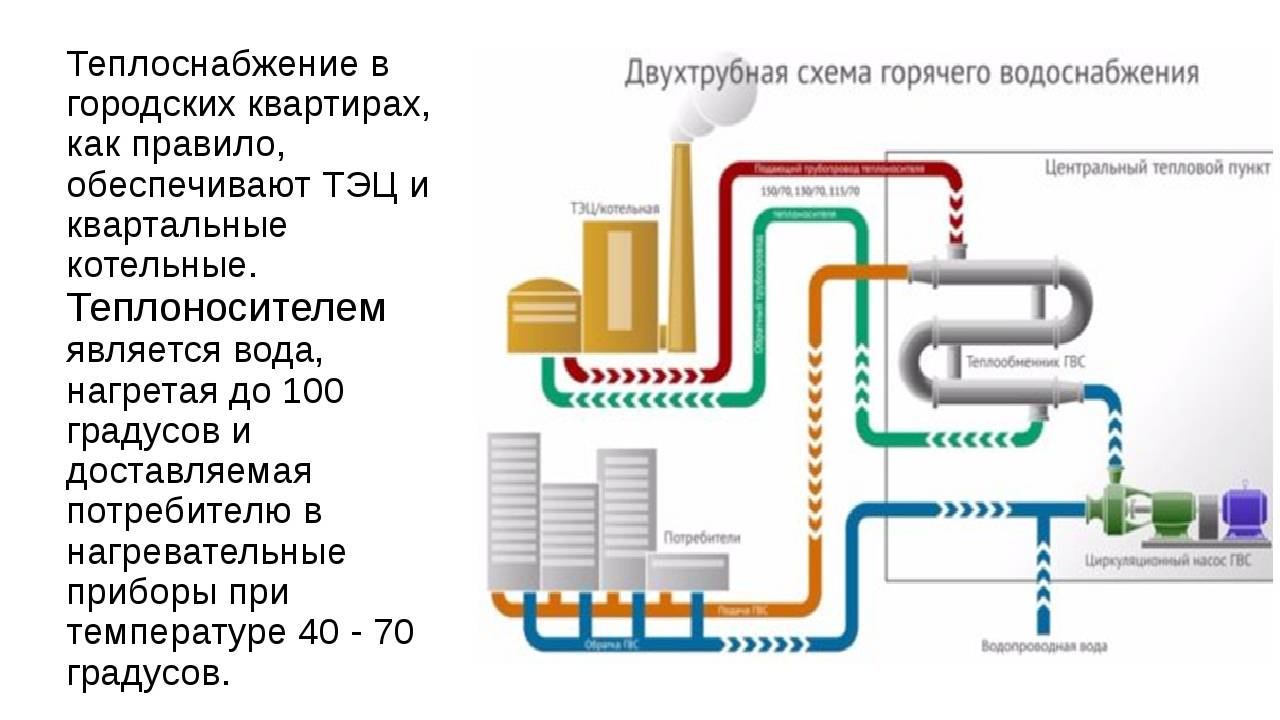

· центральный ЦТП, обеспечивающий теплом нескольких потребителей (например, многоэтажные дома или промышленные предприятия), размещенный в пристроенном помещении или (редко) в подвальных помещениях;

· индивидуальный тепловой пункт (ИТП), разработанный для подачи тепла одному потребителю (обычно размещается в техническом помещении здания или в подвале, иногда – в пристройке);

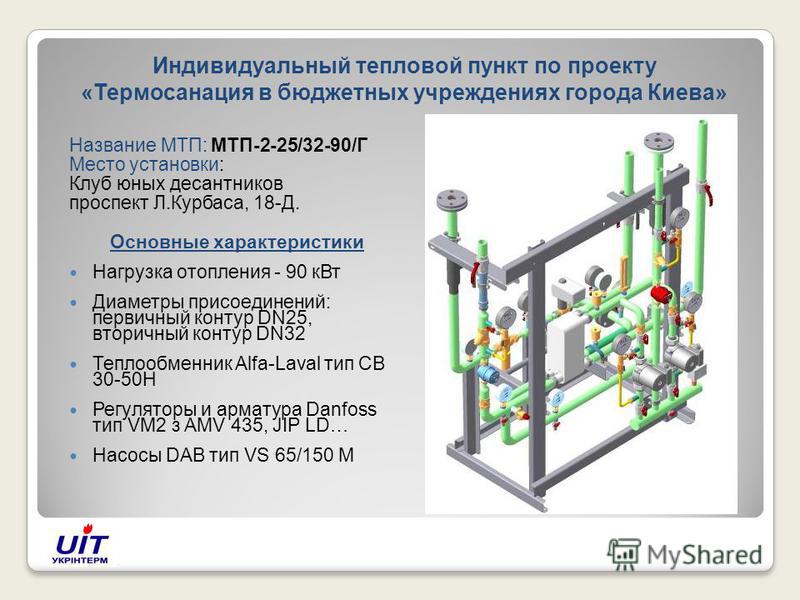

· блочный тепловой пункт (БТП), включающий в себя готовые системы блоков (обычно очень компактных), и оборудуемый тогда, когда пространство под монтаж ограничено.

Следует помнить, что при планировании установки теплового пункта необходимо обязательно учитывать объем потребления тепла и тип снабжаемой постройки.

Виды и особенности теплопунктов.

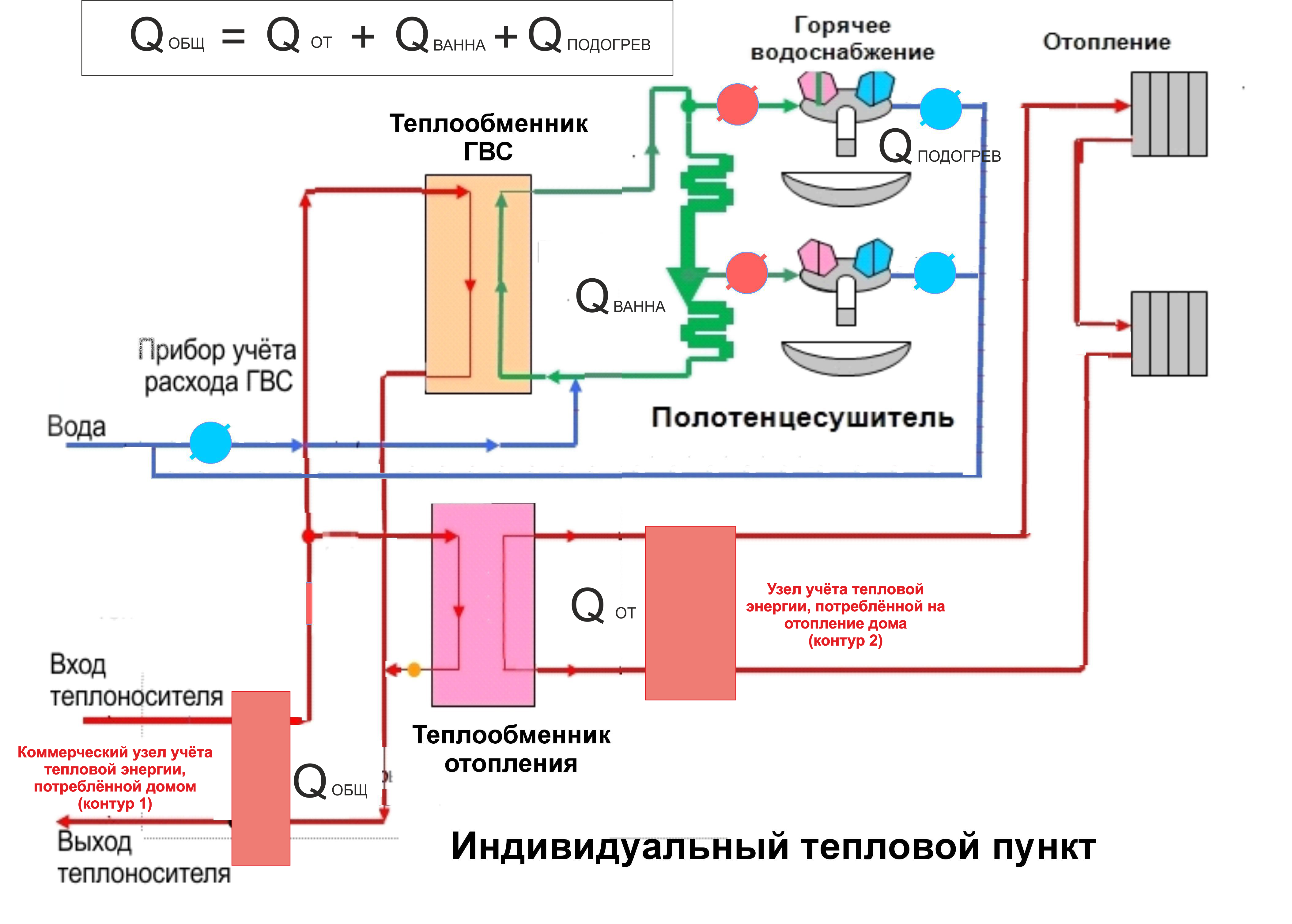

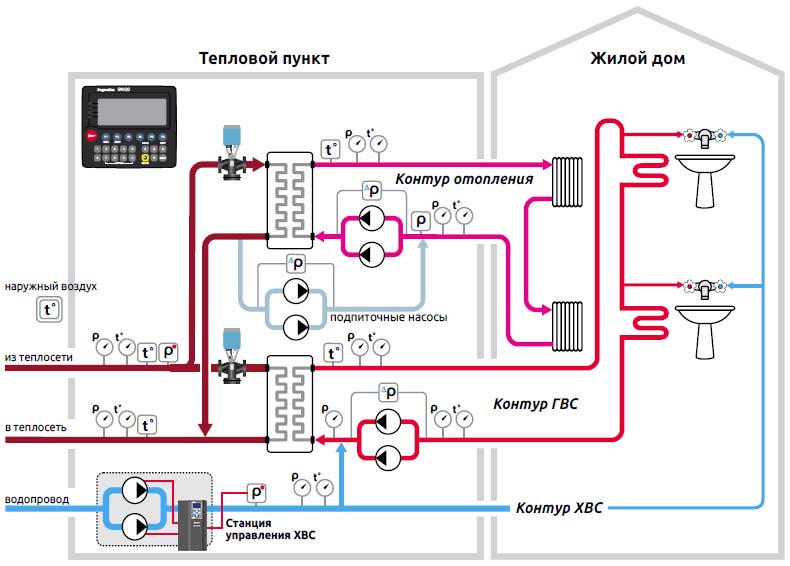

Индивидуальный (автоматизированный) тепловой пункт способен обслуживать одно небольшое здание. Чаще всего применяется для подачи тепла в частное домовладение, один многоквартирный дом или небольшое здание производственного назначения.

Установка ИТП позволяет в полной мере оценить его основные достоинства:

· ощутимая экономия средств (энергия поступает к потребителю равномерными порциями);

· температурный режим и напор устанавливаются заранее и поддерживаются автоматически в ходе работы;

· значительно сокращается протяженность системы отопления (трубопроводов);

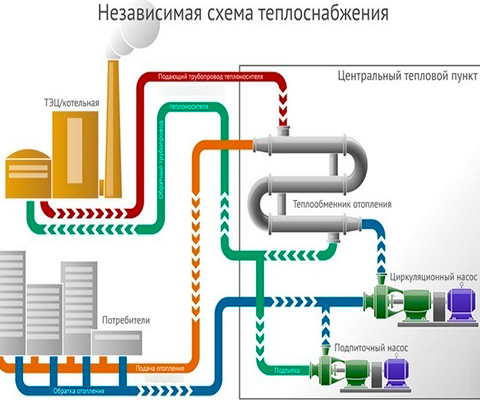

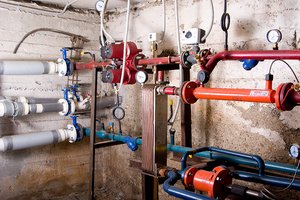

Что касается центрального теплового пункта, то он в состоянии круглогодично поставлять тепло и горячую воду в несколько строений сразу. Примерный состав ЦТП следующий:

· теплообменник (подбирается индивидуально);

· насосная группа (обеспечивает циркуляцию и подачу воды);

· механические счетчики (воды и тепла);

· другие измерительные приборы, а также регулировочная арматура.

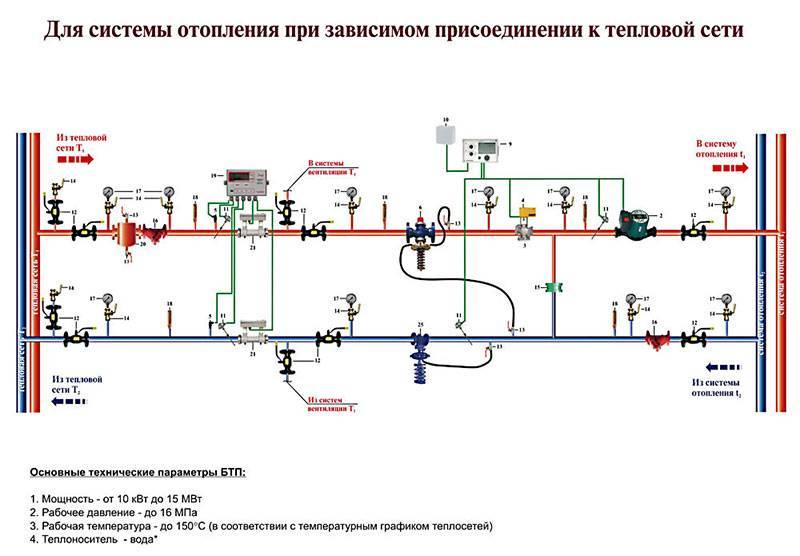

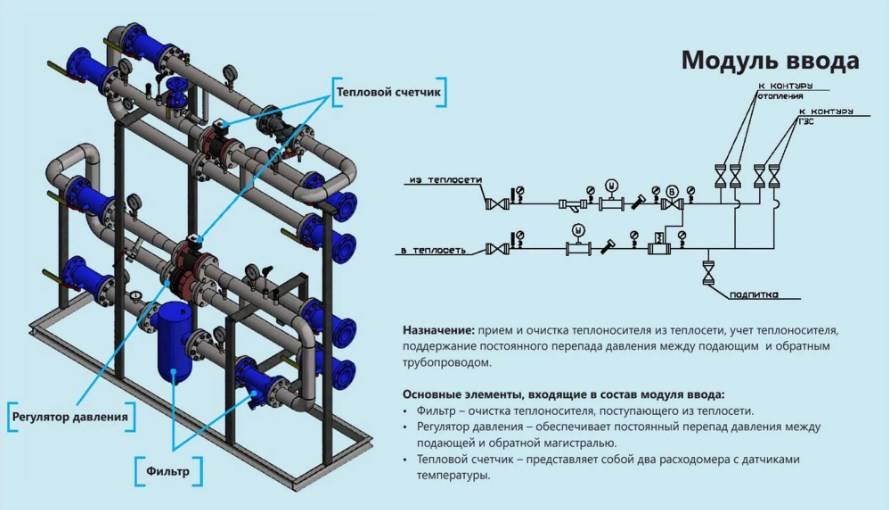

Особенностью блочного теплового пункта является то, что он не требует предварительной подготовки и настройки, а может быть сразу включен в работу. Он изготавливается в заводских условиях, довольно сложен по своей конструкции и обычно предназначен для подключения к системе теплоснабжения новостроек или реконструированных зданий. Преимуществами БТП является его высокая автоматизация, простой монтаж, компактность и высокие энергосберегающие показатели.

Приобретение и установка БТП позволят:

· получить современный автоматизированный тепловой комплекс с высокой эффективностью, бесшумный в работе;

· сэкономить на обслуживающем персонале, а также на затратах по расходу энергии, теплоносителя, техническому обслуживанию и ремонту;

· произвести установку данной компактной системы даже в небольшом подвале или другом подсобном помещении;

· быстро наладить теплоснабжение и подачу горячей воды потребителям за счет простого и оперативного подключения к тепловой магистрали.

Подобрать наиболее подходящий вариант теплового пункта для конкретного объекта непросто, с этим могут справиться только настоящие опытные профессионалы в этой области.

Стоимость и данные для подбора ИТП.

На стоимость каждого теплового пункта оказывают влияние следующие факторы:

· необходимая мощность;

· необходимое качества;

· тип теплового пункта.

Естественно, что наибольшую стоимость будет иметь современный тепловой пункт с высокой степенью автоматизации. Однако, как показывает практика, приличная стоимость такого комплекса полностью себя оправдывает в процессе эксплуатации.

При условии, что все режимы работы ИТП отлажены правильно, экономия ресурсов будет наиболее ощутимой. Для обслуживания такого высокоавтоматизированного теплового пункта потребуется минимум персонала и времени. Это обстоятельство позволит снизить затраты наполовину.

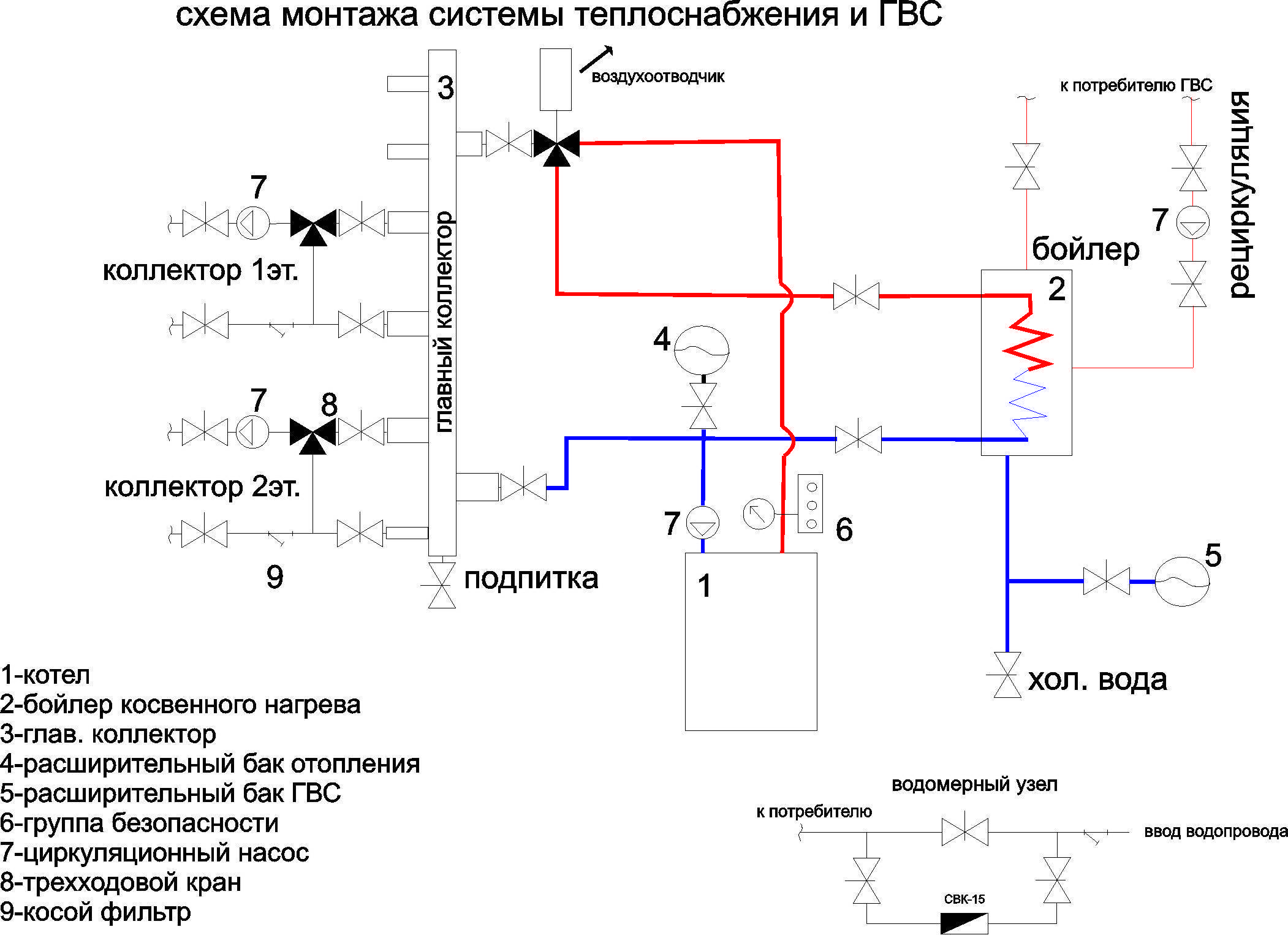

Коллекторная схема разводки

Для сложных контуров, с большим числом подключений обязательно организовывается принудительная циркуляция в системе отопления с раздачей теплоносителя через коллектор.

Такая система раздачи нашла применение для двухэтажных домов или одноэтажных домов со значительной площадью обогрева.

Иногда применяется комбинированная разводка, а для сложной конфигурации системы ставится дополнительный насос для системы отопления с принудительной циркуляцией оптимизирующий функционирование системы.

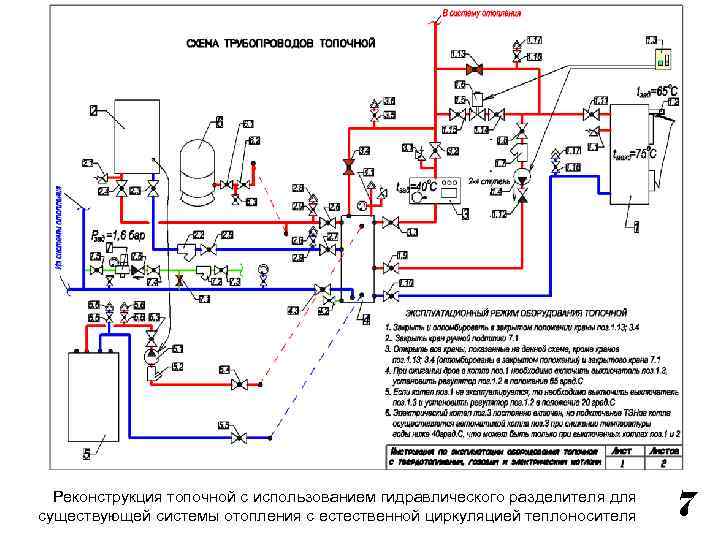

Если в доме уже работает контур отопления, который использует естественную циркуляцию, то улучшить эффективность такой системы отопления можно за счет установки в «обратке» циркуляционного насоса недалеко от котла. В результате образовывается открытая система отопления с принудительной циркуляцией схема при этом не требует изменений.

Реализованная система отопления с принудительной циркуляцией схема которой может быть любая, обеспечит более качественное отопление жилища. Затраты на создание такой системы больше, чем на монтаж системы с естественной циркуляцией, которые окупятся за счет более экономного расходования топлива.

Возможных вариантов организации систем отопления (СО) всего два:

система с принудительным движением (ПЦ);
система с естественной циркуляцией жидкости (ЕЦ).

Система (ЕЦ) имеет открытый расширительный бак, а при установке в «обратке» циркулярного насоса работает достаточно хорошо. Насос увеличивает КПД системы. Система ПЦ относится к закрытым системам, а расширение теплоносителя компенсируется в закрытом мембранном баке. Это базовые системы, а базовыми схемами считаются — однотрубная и двухтрубная. На основе этих базовых элементов создаются контуры отопления, являющиеся комбинацией или модернизацией базовых систем и базовых схем.

Как залить воду в открытую и закрытую систему отопления?
Популярный напольный газовый котел российского производства
Как грамотно спустить воздух из радиатора отопления?
Расширительный бачок для отопления закрытого типа: устройство и принцип действия
Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Отопление теплиц — виды систем и источников обогрева Какое отопление для коттеджа выбрать? Проект отопления двухэтажного дома: выбор схемы и способа подключения Автономное отопление частного дома: выбор оптимального способа

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Преимущества элеватора

Некоторые пользователи утверждают, что схема элеватора является нерациональный, и намного проще было бы подавать потребителям теплоноситель меньшей температуры. В действительности же такой подход предусматривает увеличение диаметра магистральных трубопроводов для подачи более холодной воды, что приводит к дополнительным расходам.

Выходит, что качественная схема теплового отопительного узла дает возможность смешивать с подающим объемом воды долю воды из обратки, которая уже успела остыть. Несмотря на то, что отдельные источники элеваторных узлов отопительных систем относятся к старым гидравлическим агрегатам, по факту они являются эффективными в работе. Имеются и более новые агрегаты, пришедшие на замену схем элеваторного узла. Такая схема теплоснабжения многоквартирного дома более эффективна и экономична.

К ним относятся следующие типы оборудования:

теплообменник пластинчатого типа;
смеситель, оснащенный трехходовым клапаном.

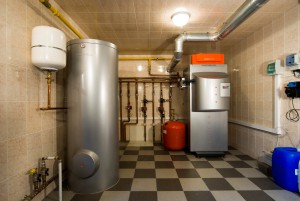

Индивидуальное отопление

В многоквартирных жилых домах некоторые жильцы организуют системы обогрева своих квартир, не зависящие от муниципальных служб. Также подобные способы подачи тепла нередко применяются в частных домах.

Источник тепла в этом случае либо находится в самом здании, в отдельном помещении, либо неподалеку, в специально оборудованном небольшом строении.

Это расположение обусловлено тем, что существует необходимость постоянной регулировки температуры в теплосети. Целесообразнее всего обустроить одну автономную котельную, от которой будет получать тепло целый дом или микрорайон.

Такое решение имеет массу своих преимуществ. Жильцы дома, в котором установлена система индивидуального обогрева, оплачивают только то количество энергии, которое было затрачено.

Также отсутствует риск того, что отопление будет внезапно отключено, а степень нагрева радиаторов можно регулировать в зависимости от погодных условий. Начинать и завершать отопительный сезон будут сами потребители. Это решение не будет зависеть от коммунальных служб.

Существуют статистические данные, согласно которым, автономная система отопления жилых домов до трех раз экономнее, чем обогрев зданий путем использования централизованной котельной. Поэтому такой метод подачи горячей воды в радиаторы, расположенные в квартирах, намного выгоднее для потребителя.

Модели на базе теплообменника

Существует еще одна разновидность теплового узла частного дома — на основе теплообменника. В таком случае к устройству присоединен специальный теплообменник, который разделяет жидкость из теплотрассы от жидкости в помещении. Подобная функция необходима для дополнительной подготовки теплоносителя с помощью различных присадок и фильтрующих устройств. Схема расширяет возможности в регулировке давления и температурного режима теплоносителя внутри здания. Таким образом затраты на отопление постройки существенно снижаются.

Для подмешивания воды с разной температурой необходимо использовать термостатические клапаны. Подобные системы нормально взаимодействуют с радиаторами из алюминия, но чтобы последние прослужили максимально долго, необходимо тщательно выбирать теплоноситель, отказываясь от низкокачественного сырья. Конечно же, уследить за качеством жидкости проблематично, поэтому лучше отказаться от этого материала, отдав предпочтение биметаллическим или чугунным радиаторам.

Схема подключения ГВС подразумевает использование теплообменника. Такой метод обеспечивает массу плюсов, включая:

1. Возможность регулирования температуры воды.
2. Возможность изменения давления горячего теплоносителя.

Монтаж узла прохода вентиляции через кровлю

Особенности устройства систем отопления: как работает технология?

Типы отопительных систем:

Водяные. Самый распространённый и выгодный вариант. Главный элемент схемы — котёл. Прибор нагревает жидкость, она по трубам поступает в радиаторы, которые прогревают воздух в помещениях.
Воздушные. В качестве источников тепла используют калориферы, которые подают тёплый воздух в комнаты. Как первичный отопитель применяется вода или горячий пар.
Электрические. Системы электрообогрева безопасны, автоматизированы, отличаются эффективностью. Недостаток устройства — дороговизна.

У каждой из систем есть собственные плюсы и минусы. При выборе следует ориентироваться на личные потребности, цели, приоритеты. Владельцы частных домов чаще всего обустраивают водяное отопление. Это рациональное решение, позволяющее создать комфортные условия проживания с минимальными затратами.

Меры безопасности и эксплуатация

У обслуживающего тепловой пункт персонала должна быть соответствующая квалификация, также ответственных лиц следует ознакомить с правилами эксплуатации, которые оговорены в технической документации. Это обязательный принцип индивидуального теплового пункта, допущенного к эксплуатации.

Запрещено запускать в работу насосное оборудование при перекрытой запорной арматуре на вводе и при отсутствии в системе воды.

В процессе эксплуатации необходимо:

Контролировать показатели давления на манометрах, установленных на подающем и обратном трубопроводе.
Наблюдать за отсутствием постороннего шума, а также не допускать повышенной вибрации.
Осуществлять контроль нагрева электрического двигателя.
Не допускается применять чрезмерное усилие в случае ручного управления клапаном, а также при наличии давления в системе нельзя разбирать регуляторы.
Перед запуском теплового пункта необходимо промыть систему теплопотребления и трубопроводы.

https://teploobmennik-russia.ru/article/teplovye-punkty-v-teplosetyah
https://okommunalke.ru/obshhedomovoe-imushhestvo/chto-takoe-itp
https://StrojDvor.ru/otoplenie/ustrojstvo-i-princip-raboty-teplovogo-punkta/
https://servicepto.ru/info/chto-takoe-individualnyiy-teplovoy-punkt
https://www.tproekt.com/teplovoy-punkt/
https://www.teplo-punkt.ru/itp/montazh-itp.php
https://bvzd.ru/vopros/individualnyy-teplovoy-punkt-itp-sostav-sistemy-i-primenenie
https://nedvizhka.site/zhkh/mnogokvartir/individualnyj-teplovoj-punkt
https://tesco-mos.ru/stati/printsip-raboti-itp-individualnih-teplovih-punktov/
https://www.teplo-punkt.ru/itp/individualnyj-teplovoj-punkt-v-mnogokvartirnom-dome.php
https://OrenInstrument.ru/teplosistema/princip-raboty-itp.html
https://ests.msk.ru/teplosnabzheniye/itp

Тепловые пункты: что это и их виды (5 фото)

Подробности Раздел: Теплоснабжение Категория: Тепловые пункты Создано 27.09.2014 14:50 Тепловой пункт (ТП) — комплекс устройств, расположенный в обособленном помещении, состоящий из элементов тепловых энергоустановок, обеспечивающих присоединение этих установок к тепловой сети, их работоспособность, управление режимами теплопотребления, трансформацию, регулирование параметров теплоносителя и распределение теплоносителя по типам потребления.

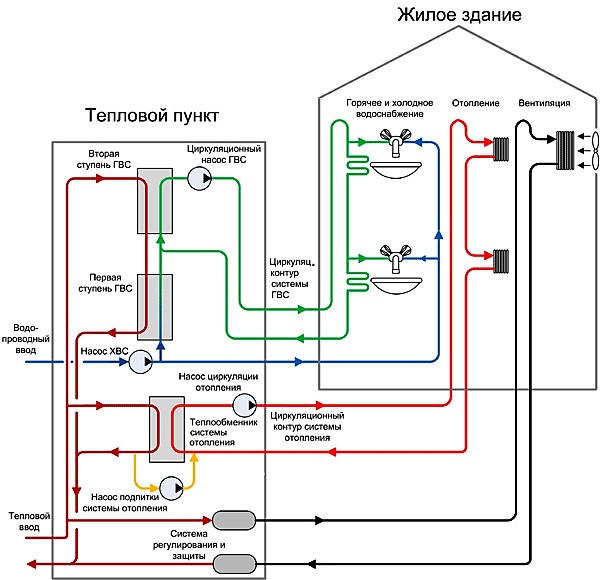

Тепловые пункты подразделяются на:

— индивидуальные тепловые пункты (ИТП) — для присоединения систем отопления, вентиляции, горячего водоснабжения и технологических теплоиспользующих установок одного здания или его части;

— центральные тепловые пункты (ЦТП) — то же, двух зданий или более.

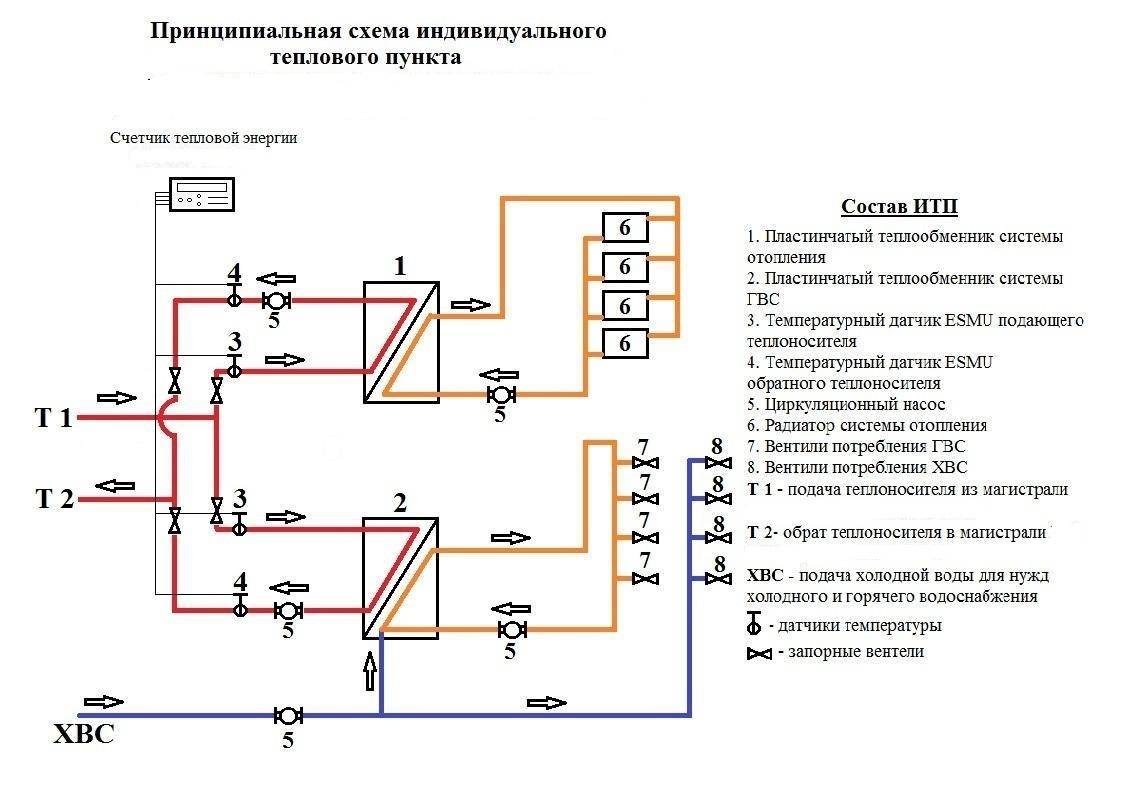

ИТП (индивидуальный тепловой пункт) — это комплекс технических устройств, предназначенный для присоединения систем теплопотребления здания (отопление, вентиляция, горячее водоснабжение (ГВС)) к тепловой сети и для передачи и распределения тепловой энергии теплоносителя (горячей воды) от тепловой сети к системам теплопотребления жилых, производственных, складских и др. зданий.

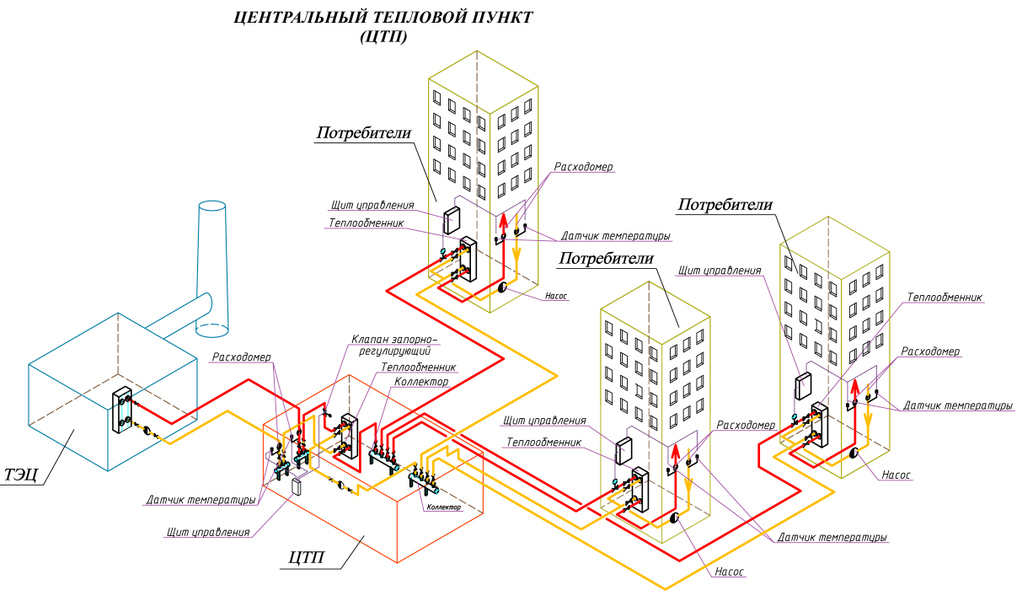

ЦТП (центральный тепловой пункт) предназначен для присоединения, передачи и распределения тепловой энергии на два, три и более зданий.

В тепловых пунктах предусматривается размещение оборудования, арматуры, приборов контроля, управления и автоматизации, посредством которых осуществляются:

— преобразование вида теплоносителя или его параметров;

— контроль параметров теплоносителя;

— учет тепловых нагрузок, расходов теплоносителя и конденсата;

— регулирование расхода теплоносителя и распределение по системам потребления теплоты (через распределительные сети в ЦТП или непосредственно в системы ИТП);

— защита местных систем от аварийного повышения параметров теплоносителя;

— заполнение и подпитка систем потребления теплоты;

— сбор, охлаждение, возврат конденсата и контроль его качества;

— аккумулирование теплоты;

— водоподготовка для систем горячего водоснабжения.

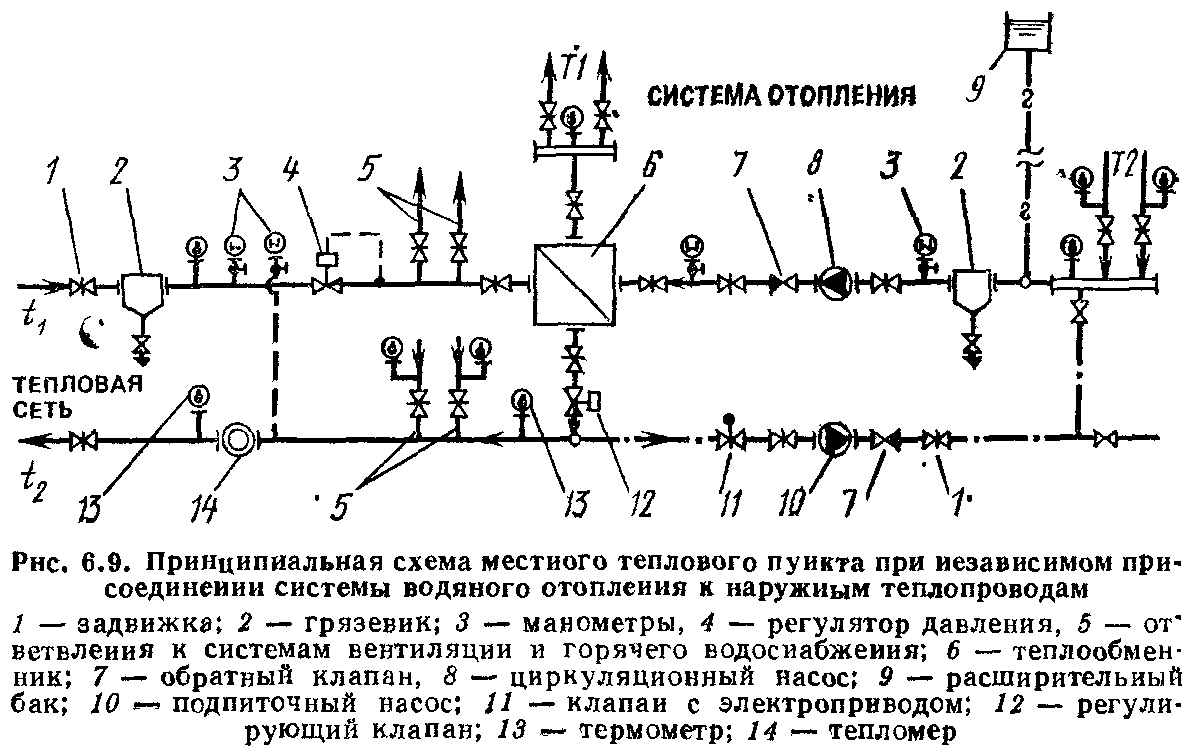

В тепловом пункте в зависимости от его назначения и местных условий могут осуществляться все перечисленные мероприятия или только их часть. Приборы контроля параметров теплоносителя и учета расхода теплоты следует предусматривать во всех тепловых пунктах.

Устройство ИТП ввода обязательно для каждого здания независимо от наличия ЦТП, при этом в ИТП предусматриваются только те мероприятия, которые необходимы для присоединения данного здания и не предусмотрены в ЦТП.

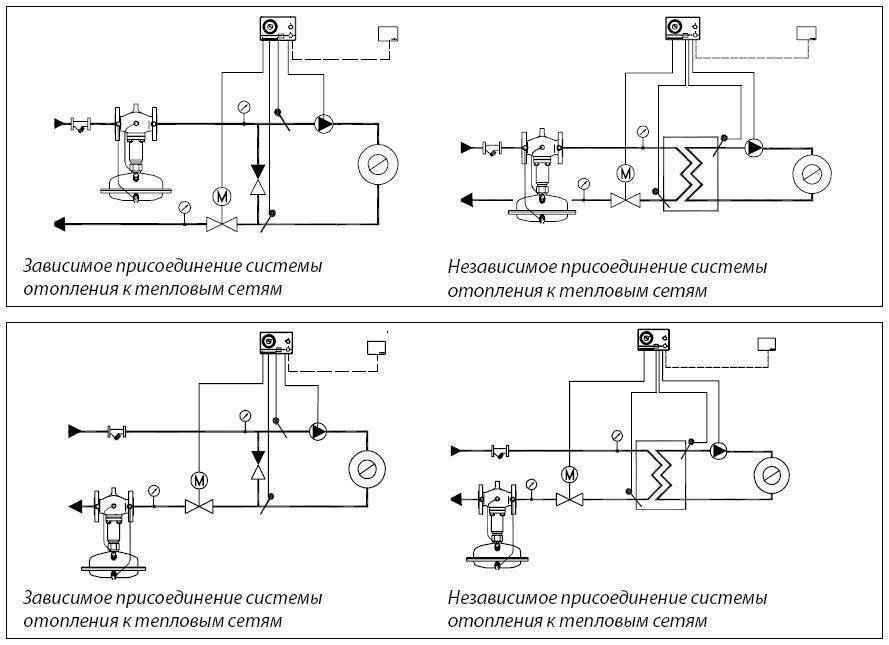

В закрытых и открытых системах теплоснабжения необходимость устройства ЦТП для жилых и общественных зданий должна быть обоснована технико-экономическим расчетом.

В помещениях тепловых пунктов допускается размещать оборудование санитарно-технических систем зданий и сооружений, в том числе повысительные насосные установки, подающие воду на хозяйственно-питьевые и противопожарные нужды.

Схемы подключения теплообменников (7 фото) — 17/02/2015 18:33 — Прочитано 18936 раз
Автоматический регулятор температуры АРТ-01 (4 фото) — 13/04/2015 13:51 — Прочитано 4441 раз
Рамный тепловой пункт — 02/11/2017 09:30 — Прочитано 2748 раз
Автоматизация теплового и гидравлического режима ИТП (7 фото) — 19/02/2015 17:02 — Прочитано 5338 раз
Регулятор давления «после себя» (5 фото) — 24/04/2015 13:34 — Прочитано 3435 раз

Как устроен тепловой узел

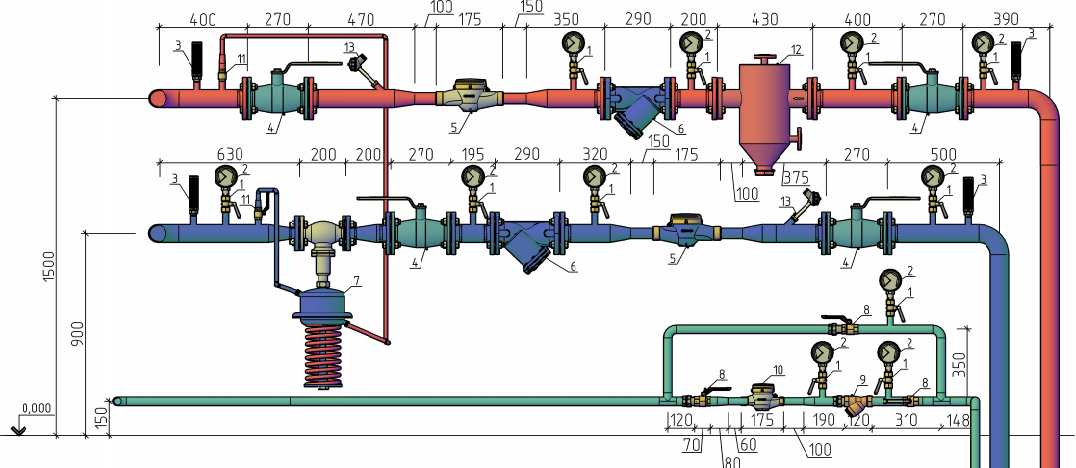

Проект каждого теплоузла зависит от требований заказчика. На практике используется несколько схем:

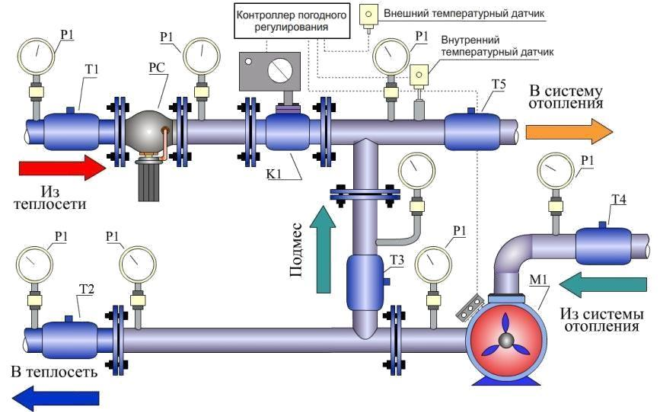

Тепловой узел на основе элеватора. Наиболее простая схема, которая считается морально устаревшей, основным недостатком которой является невозможность гибкого регулирования температуры теплоносителя, особенно при переходных температурных режимах (если на улице от +5 до минус 5С). Следовательно, и экономия теплоносителя также оказывается недоступной. В элеваторном узле теплоноситель из магистральной сети смешивается с водой из обратки, за счет чего достигается приемлемая для подачи потребителям температура. Смешение осуществляется по принципу эжекции за счет наличия в конструкции элеваторного узла сопла определенного диаметра.

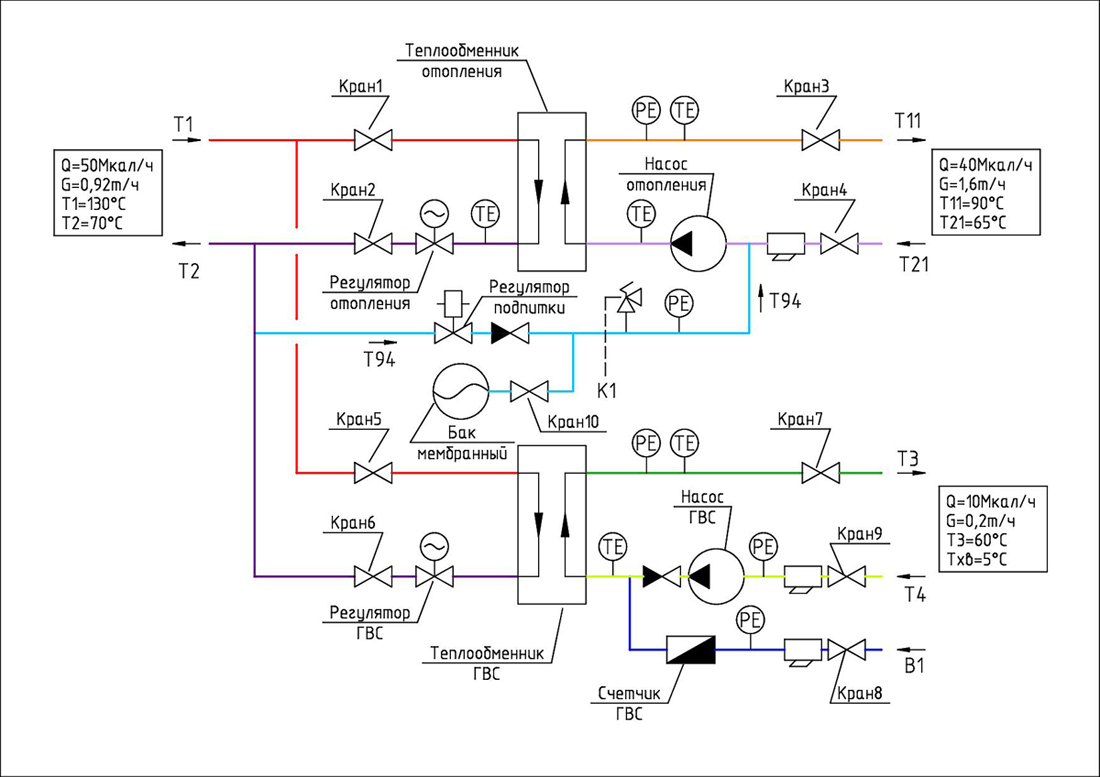

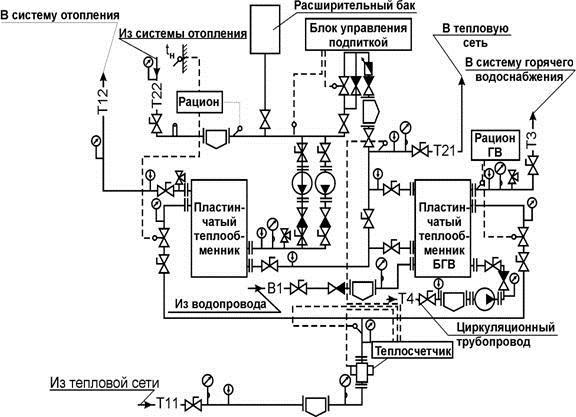

Тепловой узел на основе пластинчатого теплообменника. Современный и эффективный вариант схемы устройства теплового узла, при котором возможна реальная экономия теплоносителя и гибкая регулировка его температуры и давления. Такой ТП позволяет отделять теплоноситель, поступающий по тепловой магистрали, от теплоносителя, который движется по внутридомовым сетям. За счет такого разделения появляется возможность подготовить теплоноситель, добавив в него специальные присадки, и отфильтровав, как следствие, в домах можно смело устанавливать алюминиевые радиаторы. При такой схеме подмешивание теплоносителя осуществляется за счет работы термостатических клапанов. Аналогичным образом – т.е. через теплообменники – может быть подключена и ГВС.

Подключение отопительных приборов

Вначале — пара общих правил, относящихся к системам отопления многоквартирных домов.

Если на подводках к радиатору стоят отсекающие краны, дроссели или термоголовки, между подводками обязательно должна стоять перемычка. Иначе запорно-регулирующая арматура будет препятствовать нормальной циркуляции теплоносителя в стояке;

Перемычка на подводке к радиатору.

Если вы живете не на верхнем этаже, радиатор категорически нельзя подключать между стояками обратки и подачи. У вас будет тепло, а вот соседи сверху начнут замерзать. После жалобы в жилищную организацию и составления акта о самовольной переделке инженерных коммуникаций общего пользования вы будете вынуждены восстановить первоначальную схему врезки за свой счет.

Теперь — о расположении подводок относительно секционного радиатора.

Принцип работы батареи водяного отопления таков: теплоноситель циркулирует через горизонтальные коллекторы относительно большого сечения и соединяющие их тонкие вертикальные каналы в секциях. Благодаря разнице в проходимости коллекторов и каналов обеспечивается равномерный нагрев первых и последних секций.

Традиционное боковое одностороннее подключение остается эффективным, пока количество секций не превышает 8 — 10 штук. Если их больше, суммарное внутреннее сечение вертикальных каналов оказывается больше сечения коллекторов. Теплоноситель движется лишь через ближние к подводке каналы, и последние секции остывают.

Боковое одностороннее подключение алюминиевого радиатора.

Решить проблему неравномерного нагрева поможет простая инструкция: подключите батарею диагонально. В этом случае она будет равномерно прогрета по всей длине, независимо от размеров прибора.

Диагональная схема подключения.

Альтернативное решение — нижнее подключение. Оно несколько уменьшит теплоотдачу: основной объем воды будет циркулировать по нижнему коллектору, а верх секций станет прогреваться в основном за счет теплопроводности металла и теплоносителя.

Зато батарея сможет работать даже будучи завоздушенной: препятствующая циркуляции пробка будет вытеснена в верхний коллектор и не помешает движению воды по нижнему.

Нижнее двухстороннее подключение.

Принцип работы

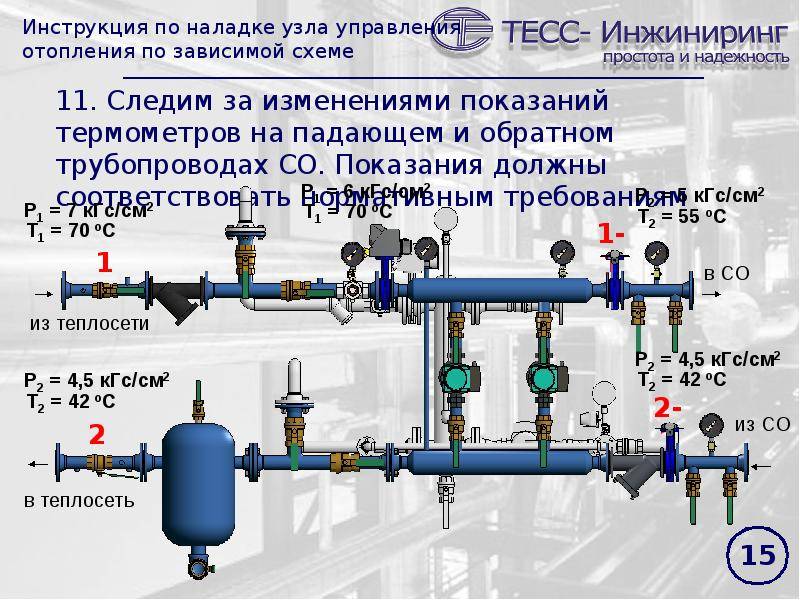

Сначала жилой объект, который нужно обеспечить теплом, подключают к теплосети от котельной или ТЭЦ. Для этого в трубопроводах объекта ставят задвижки, от которых идут тепловые узлы. Затем ставят грязевики — устройства, которые будут препятствовать скоплению в трубопроводе грязи и окисей металла.

После установки задвижек и грязевиков ставят главный узел все отопительный системы — элеватор. Его функция — остужать перегретую с ТЭЦ воду до оптимальной температуры.

Дело в том, что вода, поступающая в ТЭЦ для нагрева, перегревается до слишком высокой температуры — 130-150 градусов Цельсия, а чтобы жидкость при этом не превратилась в пар, в теплосети создаётся оптимальное давление. Поэтому возникла необходимость остужать перегретую воду с помощью элеватора.

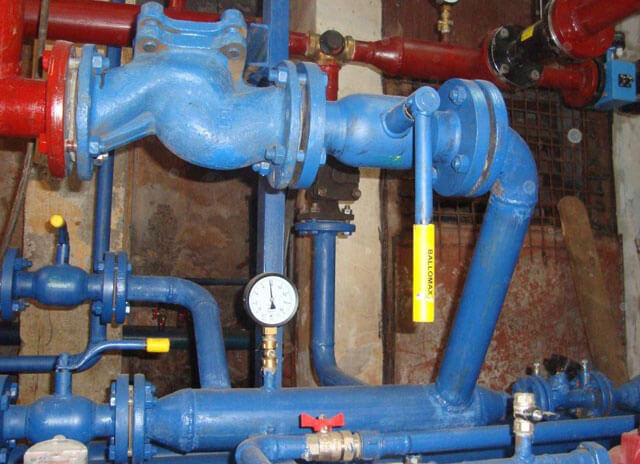

Фото 1. Так выглядит элеватор — смесительный узел для отопления дома, который работает как циркуляционный насос и смеситель.

По состоянию элеватора можно также определить уровень перепада температур в теплосети: когда это происходит, сопло элеватора изменяет диаметр.

За элеватором отопления следуют ещё одни задвижки, с помощью которых отключается и подключается отопление в жилых объектах.

Монтаж сбросов — ещё одна важная деталь установки централизованного отопления. Сбросы — это специальные вентили, предназначенные для перезапуска системы. В самую последнюю очередь устанавливаются теплосчётчики для определения количества переданного объекту тепла.

Подключение на балконе или лоджии

Подключение центральной отопительной системы на балконе или в лоджии — весьма противоречивое явление. Дело в том, что план работ по подключению необходимо будет согласовать с БТИ. Кроме того, замерзание воды в трубах тоже не представляется приятным. Для отопления балкона лучше использовать электрический обогреватель или сделать пол с подогревом.

Установка в гараже — без полипропилена

В гараже провести центральное отопление возможно, если в нём оборудована магистраль отопительной системы. Если магистрали нет, то можно её оборудовать.

Важно правильно отнестись к выбору материала для трубопровода. Не рекомендуется использовать полипропилен в качестве материала для труб

Но это возможно тогда, когда гараж пристроен к жилому дому. Если гараж — отдельная постройка, то уместно рядом с ним соорудить автономную котельную, которая будет отапливать его помещение, правда, на это уйдёт большое количество средств.

Основные неисправности элеваторов

Среди достоинств устройства имеется несколько его недостатков, среди которых:

не допускается сильный перепад давления, который возникает в двух трубах (подающей и обратной);
допустимой нормой перепада давления является 2 Бар;
устройство не позволяет регулировать температуру теплоносителя на выходе из системы;
каждый элемент элеваторного узла нуждается в составлении расчетов, без чего невозможна точность их работы.

Среди частых случаев неисправностей, происходящих с данными устройствами, бывают:

засорение грязевиков;
засор всего оборудования;
выход из строя арматуры;
увеличение диаметра сопла, происходящее со временем и затрудняющее возможность регулировки температуры воды в отопительных трубах;
поломка регуляторов.

Частыми причинами неисправностей являются различные засоры оборудования и увеличивающееся в диаметре сопло. Любая неисправность быстро дает о себе знать сбоем в работе узла. В системе возникает резкий перепад температуры теплоносителя. Серьезным перепадом является изменение температуры на 50С. В подобных случаях требуется диагностика конструкции и проведение ее ремонта.

Сопло увеличивается в своем диаметре по двум главным причинам:

из-за непроизвольного сверления;
из-за коррозии в результате постоянного контакта с водой.

Проблема приводит к нарушению баланса в системе и регулировки температуры в ней. Ремонтные работы при этом должны быть проведены в кратчайшие сроки.

Устройство и принцип работы теплового пункта

Устройство и принцип работы элеватора отопления
