Принципы и тонкости подготовки основания
Процесс любых монтажных работ имеет свои нюансы, так при установке тёплого пола следует знать:
- Для укладки основания в квартире на первом этаже необходимо не менее 5 сантиметров теплоизоляции, так как здесь находится входная дверь — источник сквозняков;
- Лучшие утеплительные плиты — с бобышками и канавками. Это очень удобно для укладки труб;
- Уложенные теплоизоляционные плиты не должны прогибаться под ногами. Если это происходит, значит, их разместили на неровной поверхности. Нужно очень тщательно подгонять листы иначе ухудшатся свойства материала;
- Часто мастера используют отражающую плёнку со специальной разметкой, которая служит ориентиром для прокладки труб. Есть люди, которые просто отрезают края плёнки по границе плиты, этого делать нельзя. Лучше заправить излишки материала под листы утеплителя. Так он будет лежать прочно и ровно;
- Многие специалисты советуют прокладывать трубы с учётом мебельных мест. Ведь нет необходимости греть пол под встроенными шкафами. Эти моменты следует обсудить заранее, и наметить локации таких предметов;
- Перед тем как залить финальную стяжку, необходимо провести опрессовку водяной системы с максимальной подачей давления в трубах. Испытания следует провести в течение суток. Если этого не сделать, то потом будет сложно найти утечку воды;
- Нельзя запускать обогрев пола, если покрытие стяжки ещё полностью не просохло. Обычно достаточно подождать 28-30 дней и можно смело пользоваться.
Некоторые монтажники с многолетним опытом советуют неоднократно выполнять гидравлическое испытание с паузами в несколько дней. Лучше найти погрешности с отоплением, водоснабжением до чистовой отделки помещения, до укладки плитки, ламината и так далее.
Принцип работы каждого вида
Вся система, а главное, эффективность работы заключается в выбранном принципе подключения. Схема монтажа и последующего функционирования отопительной системы подбирается с учетом требований здания, покрытия пола и так далее. Стоит подробнее рассмотреть каждую из схем, определить их достоинства и недостатки.
Прямое подключение от котла
Под соединением теплого пола с котлом подразумевается наличие теплогенератора, арматуры для безопасности и, самое главное, насоса в общей конструкции. Теплоноситель прямо из котла попадает в коллектор, где распределяется жидкость, далее она расходится по разводке труб и циркулирует по ним, попадая обратно в котел
Важно сказать, что в котле следует установить тот температурный режим, который должен быть на полу
С таким вариантом подключения сталкиваются с несколькими вопросами. Во-первых, желательно использовать для этой схемы только конденсационный котел, так как для этого оборудования низкая температура при работе является оптимальной, так как КПД в этом случае является максимальным. Обычная модель котла при функционировании с низкими температурами быстро выйдет из строя, точнее придет в негодность его теплообменник. Если в доме установлен твердотопливный котел, то на него дополнительно придется монтировать буферную емкость, так как в этом виде котла температурный режим регулируется крайне сложно.
Подключение от радиатора
Достаточно популярным вариантом для обустройство теплого пола принято считать использование радиатора. В этом случае применяются специальные комплекты, рассчитанные на установку труб, исходящих от одной петли, на площадь не менее 15 кв. м. Внешне, это выглядит, как коробок из пластика, в котором нередко устанавливается ограничитель температуры воды или воздуха, а также воздухоотводчик.
Теплоноситель проникает в петлю из контура с высокой температурой, где она равна не менее 70 градусов. Жидкость охлаждается в петле, а далее новая порция горячей воды поступает в нее. Котловой насос с процессом прекрасно справится, дополнительный не потребуется.
Установка от трехходового клапана
Не совсем популярной схемой для отопления полом является применение трехходового клапана. Задачей этого прибора является равноценное перемешивание воды горячей и холодной. Эту комбинацию для отопления стоит назвать комбинированной, здесь используются батареи с жидкостью температурой до 80 градусов и контур пола с температурой жидкости 40 градусов. Термостат в этом случае играет роль клапана, он рассчитан для поддержки одинаковой температуры теплоносителя.
Клапан монтируют на подачу, насос для циркуляции устанавливается после. Когда вода остывает в обратке, добавляется жидкость потеплее, поступающая из котлового контура. Трехходовый клапан снижает температуру теплоносителя до необходимой. Эту схему используется редко, ведь работа радиаторов, которые подключены к основной трубе, нестабильна.
Использование гидравлического разделителя
В схемах отопления комбинированного типа с радиаторами используют гидравлический разделитель. По своей сути, можно сказать, что схема представлена разделением батарей и самого теплого пола. В случае, когда при радиаторном отоплении используется циркуляционный насос, установка дополнительного насоса в смесители может привести к нарушению гидравлики. Гидравлический разделитель поможет настроить параллельную работу нескольких насосов.
Применение насосно-гидравлического узла
Разводка пола с помощью насосно-гидравлического узла является смешанной схемой. При таком варианте предусматривается зона отопления радиатором, узел насоса и смесителя, а также сам теплый пол. В процессе, к охлажденной жидкости добавляется обратка пола к воде из котла.
Все смесительные узлы имеют клапан балансировки, который определяет дозировку теплоносителя уже остывшего, в процессе подмешивания к горячей жидкости. На выходе из узла получается теплоноситель с нужным температурным режимом. Узел, в зависимости от своей модели, может иметь в составе и другие элементы, такие как балансировочный клапан, шаровые краны, байпас и прочее. Эффект системы и комфорт потребителя таким образом увеличивается во много раз.
Особенности монтажных работ
Для начала уделим внимание тому, какие материалы требуются для проведения монтажных работ:
- Теплоизоляционные материалы, которые не позволяют теплу уходит в основание. Примером можно назвать маты, изготавливаемые на фольгированной и полипропиленовой основе.
- Металлические и полиэтиленовые трубы.
- Демпферная лента с клеящей основой, толщина которой составляет 5,8 или 10 миллиметров.
- Дуги, обеспечивающие поворот системы, якорные скобы, фиксаторы.
- Монтажная пленка и коллектор. Кроме этого стоит помнить о том, что коллектор может быть спрятан в коллекторный шкаф.
- Бойлер для подогрева теплообменника.
- Специальная смесь для создания стяжки или металлическая плитка для распределения температуры.
Проводимую работу можно разделить на несколько основных этапов:
- Рекомендуется провести предварительную разработку проекта с составлением схемы размещения труб, местами их подключения и так далее.
- В зависимости от площади помещений ее делят на несколько участков, которые не должны иметь размер более 40 квадратных метров. Рекомендуется выдерживать соотношение сторон 1 к 2, так как при расширении стяжки или других используемых материалов приведет к сильной деформации.
- Далее проводится очищение основания: пыль, мусор не должны быть на поверхности. Кроме этого не рекомендуется, чтобы основание имело большие дефекты.
- Обязательно проводится укладка изоляционного материала. Подобным образом существенно повышается значение КПД системы. Изоляция может быть представлена пенопластом, толщина которой 15 сантиметров. Поверх пенопласта нужно положить пленку из полиэтилена, которая исключит вероятность повышения влажности структуры. Как ранее уже было отмечено, вместо этих материалов может использоваться пеноплекс, которые обладает высокими эксплуатационными качествами.
- По периметру помещения прокладывается демпферная лента, которая позволяет снизить вероятность появления трещин в стяжке или другой деформации применяемых материалов.
- Следующий шаг заключается в укладке армирующей сетки, которая изготавливается при использовании прута с сечением около 5-ти миллиметров. При выборе сетки не стоит забывать о том, что на нее не будет передаваться нагрузка, то есть высокая прочность не является основным критерием выбора.
- После подготовки основания выполняется работа по монтажу труб. В зависимости от площади помещения и других моментов труба укладывается с шагом от 7 до 30 сантиметров. Стоит учитывать, что есть несколько схем расположения труб, которые позволяют обеспечить равномерное прогревание основания: «змейка», «спираль» и так далее.
- Специалисты рекомендуют выдерживать показатель протяженности труб в пределах 100 метров, так как в противном случае возникают серьезные гидравлические потери.
- Подключение контора проводится через специальный коллектор, в котором есть и специальные запорные и регулирующие элементы.
Кроме этого рекомендуется проводить установку системы «Умного дома», которая может в автоматическом режиме перекрыть подачу воды в случае падения давления в системе по причине появления течи или прорыва.
Не стоит забывать о том, что после монтажа системы проводится этап ее тестирования, о котором многие забывают. В течение 24 часов проводится подача воды под давлением 4 бар, что позволяет исключить вероятность появления течи в дальнейшем. Если система прошла тестирование, то поверх трубы заливается бетонная стяжка. Толщина слоя должна составлять от 4 до 7 сантиметров. В качестве раствора может использоваться смесь, которая изготовлена на основе цемента марки М300. Также можно использовать специальную смесь для теплых палов.
Заключительный этап представлен выполнением монтажных работ по укладке финишного отделочного материала: керамическая плитка, ламинат, массив дерева и так далее
Стоит уделять внимание клеящему составу, которые используется при кладке керамики. Это связано с тем, что он должен выдерживать воздействие высоких температур
Допускаемые ошибки при подготовке основания
Часто при недостаточной квалификации специалиста или других причинах допускаются грубые недочёты:
- самая распространённая ошибка — укладка стяжки в форме змейки. Такая форма плохо прогревается, идёт холодная обратка;
- неправильный выбор теплоизоляционного материала, где отсутствует необходимая толщина или покрытие;
- неграмотно рассчитан шаг размещения труб, в результате возникает эффект «зебры». Специалисты рекомендуют укладывать конструкцию с расстоянием 20 сантиметров, не более. Иначе могут появиться тёплые или холодные зоны;
- встречаются случаи растрескивания стяжки из-за отступов от технологии. Бетонная стяжка должна быть толщиной не меньше 7 сантиметров.
Процесс установки системы тёплого пола достаточно трудоёмкий, лучше пригласить профессиональных работников. Этим вы обезопасите себя от чрезвычайных ситуаций и обретёте комфортную жизнь.
О достоинствах и недостатках водяных полов
Водяные полы могут обладать следующими недостатками:
- Если материал некачественный, может прорвать трубы
- Высокая стоимость монтажа и его трудоёмкость
- Возможность строительства таких полов предусматривается только на стадии строительства коттеджа или дома. Установка обойдётся очень дорого, если все инженерные системы уже смонтированы.
Но есть в этой системе достоинства:
- По сравнению с другими тёплыми полами, затраты на эксплуатацию в этом случае гораздо ниже. По сравнению с электрическим полом, спустя пять первых лет эксплуатации, обслуживание водяного пола и уровень расходов на монтаж в два раза меньше.
- С санитарно-гигиенической и экологической точки зрения эта система абсолютно безопасна.
Можно сравнить эти характеристики с параметрами электрических тёплых полов:
- Они генерируют электромагнитное излучение, которое может быть не очень полезным для здоровья.
- Расчёты по мощности нужны максимально точные. Если это требование не соблюдать — возникнет плохая теплоотдача кабеля, или перерасход энергии. Появляется опасность возгорания и перегрева.
Но, учтите также следующее:
- Устройство такого пола обойдётся достаточно дёшево
- Проще управлять работой электрического пола. Терморегулятор выполняет все функции по поддержанию заданной температуры в помещении.
- Сложной системы конвекторов для подключения труб не требуется.
- Монтаж достаточно прост, можно решить этот вопрос и во время обычного ремонта квартиры.
Монтаж системы теплого пола своими руками – советы экспертов
Чтобы установка системы в частном доме прошла максимально успешно, внимательно изучите нашу инструкцию
Монтажные работы состоят из нескольких этапов и очень важно соблюдать все рекомендации специалистов, чтобы вам не пришлось начинать все заново
Монтаж водяного пола
Шаг 1: Подготовка основания и теплоизоляция
Это позволит снизить риски появления аварийных ситуаций в работе системы. Удалите старое покрытие и, если необходимо, сделайте бетонную стяжку. Результат выполненной работы обязательно проверьте строительным уровнем. Старые частные дома обычно славятся «гуляющими» перекрытиями. В таком случае не обойтись без применения армирующей сетки для укрепления основания. Благодаря этому вы избежите разных неприятностей, например, образования трещин.
После этого разбейте помещение на сектора – в каждом из них будет находиться отдельный контур. Теперь перейдем к теплоизоляции. Существует масса подходящих материалов, однако достаточно практичный вариант – применение листового пенополистирола. А чтобы исключить дальнейшую деформацию либо расширение при температурных перепадах, используйте демпферную ленту (рантовую). Ее прокладывают в местах соединения пола и стен, а также на стыках между секторами по всему периметру помещения. Дальше нужно сделать следующее:
- Укладываем и формируем слой теплоизоляции;
- Кладем слой гидроизоляции;
- Фиксируем армирующую сетку;
- Устанавливаем трубы.
Пенополистирольные плиты подгоняем друг к другу максимально близко. Сверху кладем гидроизоляцию, в качестве которой может выступать плотная полиэтиленовая пленка. Стыки между пленкой закрываем скотчем. Армирующую сетку также нужно зафиксировать, чтобы исключить риск ее сдвига.
Шаг 2: Проводим монтаж труб
Далее нужно закрепить трубы на армирующей сетке. Для этого можно воспользоваться специальными хомутами или гибкой проволокой. В процессе крепления старайтесь сильно не затягивать хомуты на трубах – во время движения теплоносителя труба может немного двигаться, а затянутые хомуты оставят следы. Начинать укладку нужно от точки («гребенки»), которая связывает систему водоснабжения и контур. Крайний конец трубы закрепляем на подающем коллекторе и начинаем поэтапно монтировать трубу на каркасе, задавая нужный радиус с помощью специальной пружинки, надев ее на трубу. Благодаря этому вы сможете избежать сильного изгиба изделий и их деформации.
Соединяем на гребенке конец и начало контура, а затем из этой же точки протягиваем следующий. Продолжайте выполнять работы до заполнения всей поверхности. Последнюю часть трубы соедините с возвратным коллектором. При этом количество контуров должно точно совпадать с количеством выходов у коллектора, потому заранее продумайте количество контуров. После соединения обогревательных контуров на гребенке следует «врезать» оборудование в систему водоснабжения.
Шаг 3: Даем старт системе и заливаем стяжку своими руками
Систему мы смонтировали. Однако прежде чем заливать финишное покрытие и запускать отопление, проведите предварительные гидравлические испытания. Сделать это можно и своими руками, не привлекая специалистов: залейте в трубы воду под давлением в 0,7 МПа. Также нужно провести осмотр труб на наличие повреждений, деформированных участков и устранить неполадки до заливки стяжки и монтажа напольного покрытия.
Если тестирование работы системы прошло успешно и вы не заметили ни сбоев, ни каких-либо повреждений, можете приступить к заливке стяжки. Для этого установите давление воды в районе примерно 3 бар и обеспечьте, чтобы в помещении была постоянная комнатная температура. Заливая стяжку, мы обеспечиваем еще один теплораспределительный слой. Приготовив раствор из цемента и песка марки М-300 и заливаем раствор.
Шаг 4: Финишное покрытие водяного пола
Последний шаг – укладка чистового покрытия. Это делается только после полного застывания бетонной стяжки. Также вам нужно помнить, что далеко не все виды покрытия подойдут для теплого водяного пола. Лучше всего, конечно, уложить керамическую плитку. А вот если хотите положить паркет или другое покрытие, проверьте, чтобы на упаковке стояла пометка «для напольного отопления».
Принцип работы коллектора для водяного теплого пола
Устанавливается водяное отопление несколькими способами. Профессионалы считают самым оптимальным и практичным применение конструкции с коллектором, который является многофункциональным узлом, раздающим теплоноситель.
При установке теплого пола в доме используется большое количество разнообразных труб, а их отрезки называются контурами. Если говорить простым языком, то коллектор является такой же трубой, которая крепится к остальным трубам, в общей сложности они создают систему. Места резьбы и их количество определяется тем, сколько труб крепятся к коллектору. Стоит отметить, что чем больше количество резьбы, тем дороже будет стоить это оборудование.
Коллектор для теплого пола выполняют из следующих материалов:
- нержавейка – это оборудование самое долговечное и дорогое;
- латунь – коллекторы из нее имеют среднюю ценовую категорию, срок службы достаточно долгий;
- полипропилен – самый дешевый вариант, используется только при работе с невысокой температурой.
Все контура при установке теплого пола лучше делать одинаковой длины. Таким образом создается одинаковая теплоотдача у каждой петли. Такой вариант, к сожалению, встречается не часто. Намного чаще встречаются разные длины контура, причем различие это существенное. Расходометры, установленные на подающей гребенке, а на обратной гребенке – регулировочные вентили, помогут выровнять теплоотдачу на всех контурах площади.
Все рассмотренные схемы подключения теплого пола активно используются и применяются на практике. Только профессионал определит необходимость того или иного вида подключения отопления, учитывая нюансы жилплощади.
Особенности теплого пола с водяным подогревом
- Основная отличительная черта теплых водяных полов — труба с теплой водой, которая является его основой и обогревает пол. А, например, в электрической системе обогрев происходит при помощи проложенного кабеля.
- Тепло во многом зависит от материалов, которые кладут на пол, чем выше их теплопроводность, тем теплее пол.
- Есть некоторые ограничения по установки данной системы в многоквартирных домах, так водяной теплый является опасным, в плане протечки.
- Кроме этого, водяные полы запрещено устанавливать в таких домах на этажах, выше первого. Для первого же этажа это возможно сделать, если цокольные и подвальные помещения нежилые.
- Запрещено врезать водяные полы в систему центрального отопления, а также в систему подачи горячей воды.
- Если вы имеете квартиру на первом этаже и у вас есть газовый автономный котел, можно смело приступать к обустройству водяного теплого пола своими руками.
- В собственном доме для нагрева теплых водяных полов, многие специалисты советуют применять специальный котел.
- Кроме этого, для данной системы обязательно наличие бетонной «плавающей» стяжки пола. В старых домах, где перекрытия, сделанные по деревянным балкам, эта задача неосуществима. Так как стяжка увеличивает давление на деревянные перекрытия и это может вызвать обрушения.
- Для квартир на нижнем этаже и домов, в которых подвал не отапливается необходимо дополнительное утепление основы пола, при помощи керамзита или листов пенополистирола.
Общие принципы монтажа систем водяного типа
Сначала нужно подготовить основание: выровнять его и очистить от загрязнений. После этого укладывают слой теплоизоляции, часто для этого используют плиты экструдированного пенополистирола.
Такой материал поставляется в виде плит, которые не сложно установить. После этого теплоизоляционный материал застилают гидроизолирующей пленкой.
Перед началом монтажа по периметру комнаты кладут демпферную ленту, чтобы компенсировать тепловое расширение во время работы системы. На больших площадях ее устанавливают не только вдоль стен, но и в проходящие посредине помещения швы.
Если утеплитель и лента уложены правильно, то пленку можно будет аккуратно заправить за край теплоизоляционного материала, она ляжет ровно и с небольшим натяжением.
Демпферная лента, установленная по периметру помещения, необходима при применении бетонной стяжки для укладки ТП, чтобы компенсировать тепловое расширение

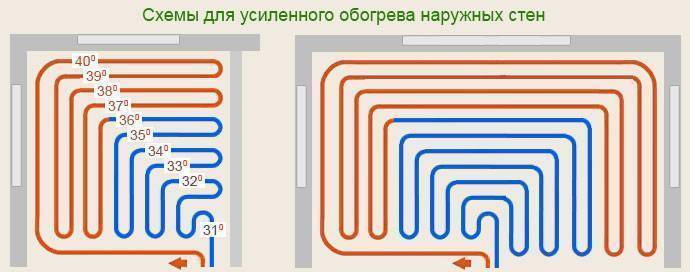

Поверх пленки нужно уложить трубы для горячей воды, именно на этом этапе должна быть реализована схема укладки водяного теплого пола, ее выбирают заранее. Трубы следует укладывать ровно, стараясь сохранить равное расстояние между ними, чтобы добиться равномерного прогрева пола.
Какой бы ни была выбранная схема ТП, следует правильно согнуть трубу и аккуратно разложить ее по разметочной сетке, чтобы прогрев пола был равномерным
Уложенные коммуникации подключают к распределительному коллектору, через который подключаются к отопительной системе дома, к котлу и т.п. Трубы заливают бетонной стяжкой, после чего необходимо подождать ее полного высыхания. Остается проверить работу системы и уложить напольное покрытие.
Каждую петлю трубы подключают к коллектору. Желательно, чтобы отдельные участки системы обладали примерно равной длиной и гидравлическим сопротивлением
При монтаже систем этого типа мелочей не существует. Небольшая погрешность может вызвать серьезную поломку в будущем.
Поэтому имеет смысл учесть ряд полезных советов еще перед началом монтажных работ:
- Прежнюю стяжку лучше полностью демонтировать, а гидроизоляцию и утеплитель положить на максимально прочное основание, тщательно выровненное по горизонтали.
- Не стоит думать, что под стяжкой неровности основания будут незаметны, все перепады более 10 мм нужно старательно выровнять.
- Если в одном помещении укладывается несколько отдельных контуров системы, пространство между ними следует разделить демпферной лентой, не ограничиваясь только ее укладкой по периметру.
- На небольших участках в качестве утеплителя вполне допустимо использовать пенофол.
- Над неотапливаемым подвалом или на грунте нужно сделать максимально надежное утепление, например, слой керамзита и плиты пенополистирола не менее 50 мм толщиной.
- Прикрепляя трубы к сетке, не следует затягивать стяжки слишком туго, чтобы не повредить трубу.
- Диаметр трубы для такой системы может варьироваться в пределах 16-20 мм, материал должен быть рассчитан на давление не менее 10 бар и нагрев до 95 градусов.
- При ограниченном бюджете не стоит тратиться на трубы с опциями в виде дополнительной защиты, хотя армирование полипропиленовых коммуникаций стекловолокном лишним не будет.
- Чтобы автоматизировать работу системы, нужно правильно выбрать и установить коллектор, дополнив его конструкцию сервоприводами, датчикам давления, воздухоотводчиками и другими полезными устройствами.
- Ящик коллектора размещают в нише на стене, он должен возвышаться над уровнем пола достаточно высоко, чтобы можно было правильно изогнуть входящие в него трубы.
- Все трубы должны выходить из коллектора вниз, и никогда – вверх, чтобы обеспечить корректную работу устройств для отведения воздуха, попавшего в систему.
- Не рекомендуется делать нишу для коллектора в несущих стенах, если другого варианта нет, лучше просто установить шкаф на стене, а не внутри ее.
По понятным причинам исправить огрехи после окончания монтажа такой системы может быть очень затруднительно, поэтому следует все операции выполнять очень внимательно. Например, каждая петля должна состоять из одной цельной трубы, никакие спайки и любые другие соединения недопустимы.
Особенности водяного пола
Главной, положительной особенностью теплого пола является отсутствие потерь излучаемого тепла. Все вырабатываемое тепло остается в помещении, распределяясь по всему его пространству, не создавая дискомфорт для человека, в отличие от радиаторного отопления, тепло которого концентрируется под потолком и в зоне радиатора.
На сегодняшний день такое средство отопления называют наиболее выгодным для жилых помещений, благодаря его экологической чистоте, наибольшей совместимости по безопасности жизни и здоровья человека, полное соответствие действующим СНиПам.
Распределение тепла в помещении при теплом полу и радиаторном отоплении

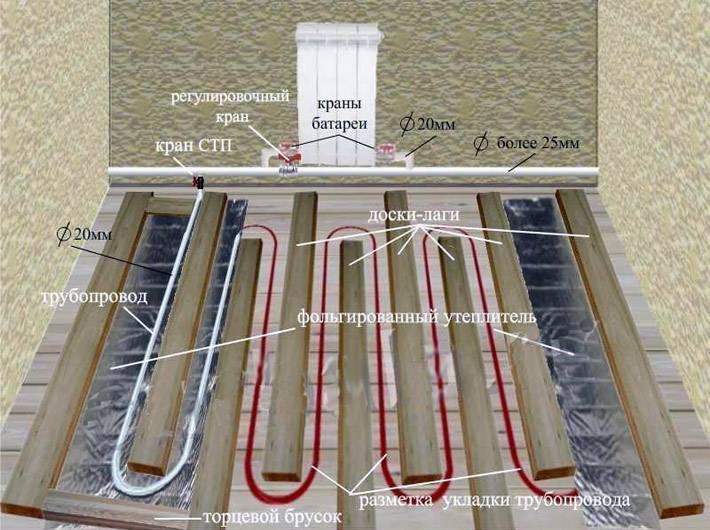

↑ Монтаж чернового пола
Как уже было сказано выше, расстояние между лагами должно быть доведено до стандарта, то есть до 60 см. После того как этот этап вы успешно преодолели, стоит заняться устройством фальшпола, который в итоге будет держать на себе вес теплоизолятора. Для этого к лагам с нижней их стороны прибивается фанера или доска, можно даже ту, что уже была в употреблении.

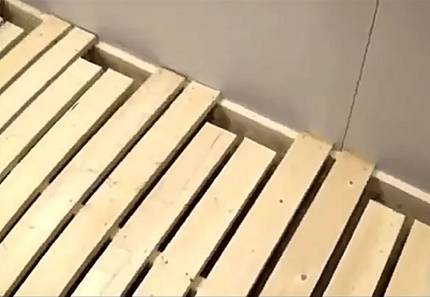

Настил чернового пола
Поверх фальшпола уложите слой пароизоляции, только выбирайте специальные защитные пленки, а не обычную полиэтиленовую, так как применение последней приведет к образованию конденсата из-за перепада температур. Следующим слоем настелите либо минеральную вату, либо пенополистирол , либо любой другой материал, благо выбор сегодня огромен.
Укладка теплоизоляции
Не забудьте и про компенсационную ленту, которая приклеивается по всему периметру помещения. Ее предназначение — защитить пол от сезонных расширений.
