Технология теплого электрического пола под плитку

Общие требования обустройства теплых полов под плитку

Вне зависимости от типа системы подогрева, к полам с плиточным покрытием выдвигаются одинаковые требования.

Основание

Плитку рекомендуется настилать на цементно-песчаную стяжку, она отлично проводит тепло и надежно защищает систему подогрева от механических повреждений

Но не все системы подогрева положительно реагируют на такие нагрузки, особенно осторожно надо работать с инфракрасными. Их рекомендуется монтировать под легкие покрытия: ламинат, линолеум, паркетная доска

Хотя последний вариант надо считать самым неудачным – паркетная доска при высоких температурах нагрева может потрескаться или отслоиться.

При выборе системы теплого пола нужно учитывать степень нагрузки от стяжки и финишного покрытия

Для облегчения веса в качестве основания можно применять фанеру или плиты ОСП. Есть варианты укладки керамической плитки на такие материалы, но профессиональные строители не рекомендуют ними пользоваться. Намного проще и надежнее выбрать другие, более прочные системы для подогрева напольной плитки.

Стройматериалы

Если во время укладки обыкновенного пола из керамической плитки незначительное отклонение от рекомендованной технологии не оказывают заметного негативного влияния, то с теплыми полами все намного сложнее. Необходимо беспрекословно выполнять рекомендации СНиПа, в противном случае во время эксплуатации возникнут очень неприятные ситуации. Дело в том, что теплые полы периодически нагреваются/остывают, а такие изменения температур вызывают колебания линейных размеров. Керамическая плитка не растягивается и не изгибается, клеевые составы изготавливаются на основе цемента и также непластичны. Для обеспечения устойчивости необходимо пользоваться только качественными материалами, способными гасить колебание поверхностей.

Сейчас в продаже есть много качественных клеевых смесей, специально предназначенных для укладки плитки на теплые полы

Как произвести монтаж

  1. Очищаем базовую поверхность. Если есть старая стяжка – сбиваем, так как она создает лишнюю нагрузку на конструкцию.
  2. Убираем все неровности и мусор. При слишком большом перепаде делаем тонкую черновую стяжку, но это редкость.
  3. Обрабатываем грунтовкой глубокого проникновения пол, а также 30 см стены
  4. Наносим слой гидроизоляции. Лучше использовать магазинные смеси и воздержаться от применения битумных мастик и рубероида.
  5. Укладываем утеплитель. Лучше всего применять экструдированный пенополистирол толщиной 30-40 мм.
  6. Стелим слой гидроизоляции на утеплитель. Подойдет обычная пленка.
  7. Укладываем армирующую сетку и приподнимаем ее. Дерево нежелательно подкладывать под арматуру: деревянные подложки под ней впоследствии разбухают. Вокруг таких подставок бетон становится в итоге крайне ненадежным. Нужно использовать фиксаторы защитного слоя для арматуры или самодельные пластиковые подложки.
  8. Заливаем слой стяжки около 20-30 мм.
  9. Ждем её полного высыхания! Ни в коем случае не приступаем к дальнейшим работам, пока стяжка не высохнет. Слой в 30 мм просыхает примерно за 20-25 дней.
  10. После высыхания стяжки укладываем отражающую подложку-утеплитель с фольгой в основе, но она обязательно должна быть в слое из пленки, иначе плиточный клей её разъест.
  11. Крепим кабель посредством строительного скотча, плиточного клея либо специальными растяжками. Шаг рассчитываем в зависимости от мощности.
  12. В необходимом месте в стене режем штробу либо выдалбливаем канавку и подводим провода к будущему месту крепления термостата. Для этого можно использовать болгарку или диск для резки камня.
  13. К этому же месту подводим питающий кабель.
  14. Бурим или продалбливаем отверстие для установки «дозы», в которую будет помещен термостат, выполняем необходимые подключения согласно схеме на коробке термостата.
  15. По этой же штробе проводим укладку термопары, которая будет осуществлять управление включением и отключением термостата. Горячий спай термопары должен находиться в полу в толще клея и быть между кабелем, чтобы показания были точнее.
  16. Проводим испытание и когда убеждаемся, что вся система работает, ждём ее полного остывания и приступаем к укладке плитки.

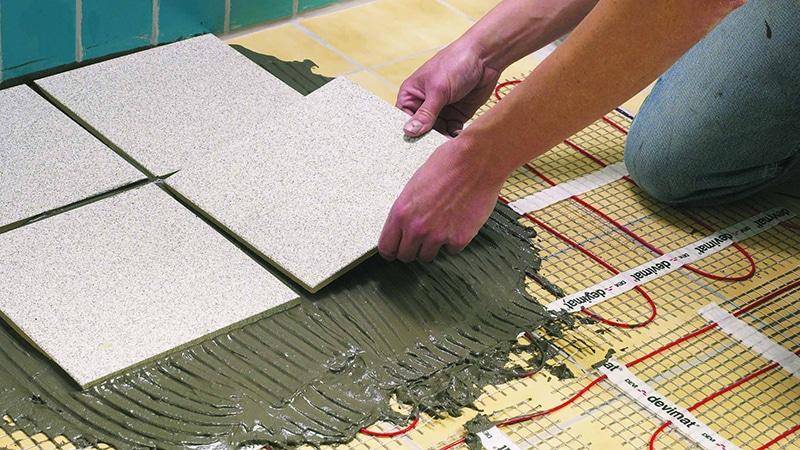

  17. Плитку укладываем на слой клея, который в 2-3 раза превышает диаметр кабеля.

Особенности монтажа плитки

Если использованы в работе «маты» из сверхтонкого кабеля, кладут плитку как обычно, но используют для этого специальный клей. При его выборе, чтобы не было проблем в работе, лучше приобретать продукцию известных марок.

Далее примерно размечают поверхность, чтобы решить, как лучше делать монтаж плитки, чтобы на видных участках находились целые элементы, а на скрытых – резанные. Затем подготавливают клеящий состав.

Начинают работу с угла, который дальше всего расположен от двери. Клей при помощи шпателя наносят сверху нагревательного мата. Делать это надо аккуратно и тщательно, чтобы клей заполнил пустоты. Клеящего вещества должно быть столько, чтобы толщина его слоя над греющим элементом не превышала 0,5 см.

После этого по углам устанавливают пластиковые крестики. Они необходимы, чтобы контролировать размер щелей. Каждую уложенную плитку проверяют, ровно ли она лежит, в том числе и по горизонтали. При выявлении неровностей плитку смещают применяя пластиковые колышки.

Затем укладывают второй и третий плиточные элементы так, чтобы они размещались с разных сторон первого. Снова проверяют ровность укладки. Так закладывают всю поверхность, проверяя, насколько правильно уложен каждый элемент.

Для обрезки плитки используют плиткорез. Если данного инструмента нет, можно применить болгарку, а стеклорезом работать не стоит – он плохо режет напольную плитку.

После завершения монтажа плитки, не вынимая крестики, так оставить все до тех пор, пока клей не высохнет. Сколько дней на это понадобиться, можно узнать в инструкции, которая имеется на упаковке. Чаще всего это 24 часа. Финальная работа заключается в нанесении затирки на швы при помощи шпателя.

Работа завершена. Остается подождать несколько дней – это время необходимо, чтобы клей мог полностью высохнуть и приобрести максимальную прочность. После этого включать теплый пол уже можно. Делать это до того момента, пока засохнет клей нельзя – это может привести к образованию пустот, что чревато некачественной работой нагревательного кабеля.

Если теплая система состоит из одно- или двужильного кабеля, сверху необходимо заливать стяжку из цемента и песка. В результате этого пол станет выше на 3-5 см, плюс 1 см толщины плитки. При укладке сверхтонкого кабеля эта цифра будет гораздо меньше – всего 1,5 см.

Выбор типа системы

Под плитку можно уложить электрический, инфракрасный либо водяной пол. Более практичным и доступным считается система, работающая на электричестве. В продаже есть разные системы данного вида, но под плитку специалисты однозначно советуют использовать кабельную. Лучше всего приобрести всю систему в комплекте – это избавит от необходимости подбирать отдельные элементы, что без определенных знаний не всегда возможно.

В комплект обычно входят:

  1. Соединительные провода.
  2. Терморегулятор. Данный элемент предназначен для регулирования температуры пола. Его крепят на стену там, где будет удобно осуществлять регулировку системы.
  3. Кабель либо специальные маты. Ширина каждого мата – 45 см.

В продаже есть комплекты с одножильными, двужильными кабелями и «маты» – изготовленные из сверхтонкого кабеля. Двужильные стоят дороже, но лучше приобрести комплекты именно с такими кабелями – они считаются более безопасными.

В комплект могут входить и другие элементы – это зависит от фирмы производителя. Выбирая марку, необходимо посмотреть на то, насколько качественные материалы в комплекте, имеется ли гарантия, а также что написано в отзывах. Опытные мастера советуют не экономить и приобрести комплект не самый дешевый – это может отразиться на качестве обогрева в будущем. Более того, покупка комплекта даже средней стоимости (около 1,5 тыс. руб./метр) не покажется очень дорогой, так как помещение ванной комнаты обычно имеет небольшую площадь. Как правило, комплект теплого пола выбирают исходя из параметров ванной.

Кроме самого комплекта необходимо приобрести и фольгированный пенофол. Его укладывают фольгой вверх. Данный утеплитель поможет минимизировать потери тепла. В будущем использование подложки-утеплителя поможет снизить расходы на электроэнергию.

Кроме системы нужно будет приобрести:

  1. Понравившуюся плитку в необходимом количестве +10%.
  2. Зубчатый шпатель.
  3. Плиточный клей.
  4. Плиточную затирку.
  5. Клинья и крестики из пластика.

Выбор оптимального варианта

Подогревать напольное покрытие можно с помощью нагревательного кабеля или термомата. Каждому варианту присущи свои достоинства и недостатки, о которых следует узнать, прежде чем отправляться в магазин.

Кабельный электрический теплый пол отличается более низкой стоимостью, но правильно рассчитать длину кабеля и выполнить его монтаж достаточно сложно. Кроме того укладка кабельного теплого пола под плитку предполагает монтаж более толстой стяжки пола, что приведет к уменьшению высоты комнаты.

Нагревательный мат – это усовершенствованная версия проводника, поэтому обладает большими преимуществами. Из особенностей конструкции можно выделить размещение кабеля на специальной сетке из стекловолоконной ткани с ровным шагом между витками.

Установка контрольных приборов

Контролировать работу и управлять системой помогают специальные приборы: термостат и температурный датчик. Термостат может быть механическим или электронным, с его помощью задается определенный температурный режим и время включения и выключения системы. Это устройство располагают в непосредственной близости к розеткам, монтируя в стене.

Датчики температуры рекомендуется располагать на полу. Для установки этого прибора в стене от термостата к месту контроля температуры штробят вертикальное отверстие, куда укладывают датчик, предварительно помещенный в гофрированную изоляционную трубу. Место контроля необходимо выбрать между витками нагревателя.

Пошаговая инструкция монтажа теплого пола с водяным подогревом

Монтаж тёплого пола с водяным подогревом сложнее, чем электрического пола

Особое внимание нужно уделить установке водопроводных труб, чтобы они не лопнули от перенапряжения и высокой температуры. Этот вид проигрывает электрическому, поскольку у него отсутствует возможность регулировать температуру

Вместе с тем он обеспечивает ровный прогрев всего помещения.

Подготовка

Поверхность должна быть идеально ровной, чтобы проблем с монтажом не возникло. Это необходимо для хорошего прохода воды. Старое напольное покрытие и стяжку нужно удалить, то же самое касается системы гидроизоляции.

Подготовительные работы затрагивают следующие этапы:

  1. Установка новой стяжки высотой 3-7 мм.
  2. Система гидроизоляции. Подойдёт полиэтиленовая плёнка. Покройте пол демпферной лентой, сверху уложить утеплитель, чтобы предотвратить утечку тепла через нижнюю часть. Если водяной пол используется в качестве дополнительной системы отопления, будет достаточно пенофола.
  3. В домах, расположенных на первом этаже или над неотапливаемыми помещениями лучше использовать керамзит.
  4. Сверху укладывается армирующая сетка для закрепления стяжки.

Подключение

Подключение водонагревательных труб может происходить следующим образом:

  • Улитка. Трубы укладываются по периметру помещения, сужаясь к центру и образуя так называемую улитку. Каждый ряд прокладывается теплоносителем. Способ подходит для смещения центра системы в центр комнаты в помещениях большой площади.
  • Змейка. Труба устанавливается волнами: идёт вдоль наружной стены и в следующем ряду возвращается назад. Подходит для ванных небольшого размера.
  • Меандр. Комбинированная схема, которая подходит для ванных стандартного размера. Петли змейки размещаются параллельно, что обеспечивает движение тёплого и охлаждённого теплоносителя по трубам.

Монтаж теплого водяного пола

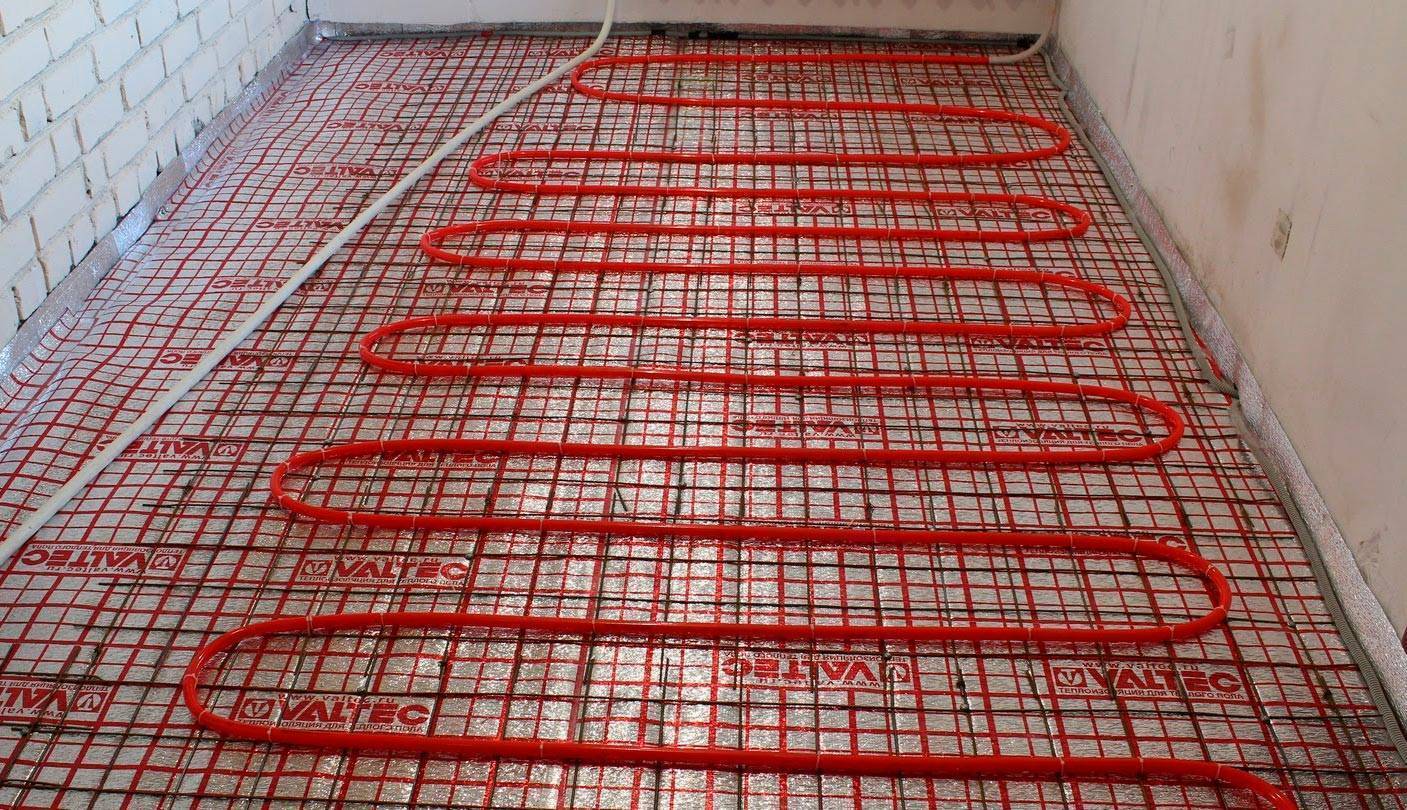

Следующий этап – укладка трубопровода. Трубопровод крепится по обозначенной линии, на расстоянии около 1 метра. Если используется проволочный метод крепления, лучше оставлять достаточный зазор между рядами, в противном случае трубопровод может деформироваться уже через несколько лет. Починить его своими усилиями будет непросто.

Водонагревательные трубы устанавливаются одним из следующих способов:

  • Стягивающий хомут из полиамида. Трубы быстро крепятся прямо к монтажной сетке.
  • Фиксирующий трак подразумевает U-образную планку из ПВХ, ложится под трубы диаметром от 16 до 22 мм.
  • Распределительная пластина из алюминия. Не подходит для плитки, используется только при укладке пола из дерева.
  • Крепёжная стальная проволока.
  • Маты из полистирола.
  • Степлер и фиксаторы. Способ быстрой фиксации к системе теплоизоляции.

Стяжка

Для стяжки водяного пола используют:

  • Смесь, хорошо проводящую тепло. Состав может быть самым разным.
  • Классический бетон с добавлением пластификатора.

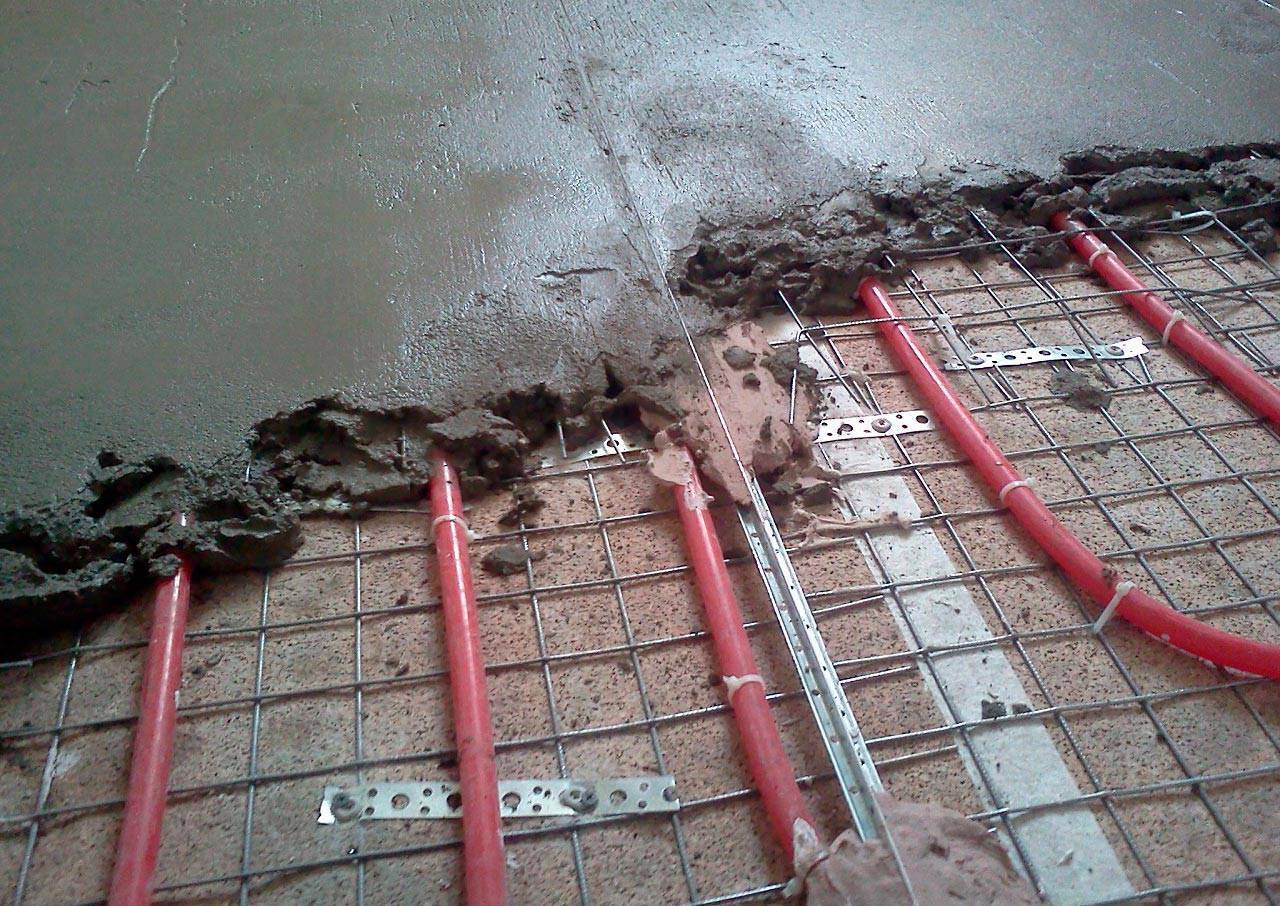

Высота стяжки – 3-7 мм. Закладывать стяжку нужно после полной укладки водопроводных труб под заданным давлением. В среднем бетонная стяжка сохнет от 25 до 30 дней.

Подготовка поверхности своими руками

Вначале осуществляется демонтаж старого напольного покрытия с последующей очисткой от мусора. После этого, если на поверхности нет каких-либо существенных дефектов, можно обойтись без черновой стяжки. Если же поверхность пола имеет изъяны и неровности, тогда следует выровнять их слоем раствора толщиной в 3-7 сантиметров.

Проектировка схемы

Следующий важный момент – подготовка схемы установки электрического теплого пола под плитку, с отметкой расположения проводов либо термоматов.

Основные рекомендации по составлению схемы заключаются в следующем:

  • расстояние от стен должно составлять как минимум 10 сантиметров;
  • в тех местах, где мебель или бытовая техника плотно прилегают к полу, обустраивать греющий материал нельзя – недостаточность теплоотдачи приводит к его перегреву и выходу из строя;
  • прямолинейная укладка материала не является обязательной – допускается аккуратная подрезка сетки для сгибания в ту или иную сторону.

Технология укладки теплого пола под плитку своими руками

По мнению специалистов, в качестве дополнительного обогрева целесообразно применять нагревательную инфракрасную пленку или нагревательные маты, а при необходимости обустроить систему основного обогрева, желательно отдавать предпочтение установке нагревательного кабеля. Стандартная мощность нагревательных элементов:

  • в спальне – 100-150 Вт/мВІ;
  • в кухне и коридоре — 150 Вт/мВІ;
  • на балконе и лоджии – 200 Вт/мВІ;
  • в сантехническом узле — 150-180 Вт/мВІ.

Укладываем теплый пол под плитку

Шаг расположения нагревательных элементов должен рассчитываться в соответствии с формулой: 100 х общую площадь пола /длину одной кабельной секции.

Стержневой теплый пол

Стержневого типа «теплые полы» являются эластичными термоматами, основу которых составляют карбоновые стержни, объединенные при помощи силовых кабелей. Наиболее часто реализуемые системы имеют показатели ширины, не менее 0,82 м.

Конструктивной особенностью является наличие токопроводящих шин и нагревательных элементов, располагающихся с расстоянием 100 мм. Максимально возможной считается непрерывная длина, равная 25,0 м.

Стержневой пол на утеплитель

Популярность монтажа стержневой системы обусловлена универсальностью и совместимостью с любыми видами напольного покрытия, а также полной пожаробезопасностью и незначительной нагрузкой. Такие нагревательные элементы можно устанавливать в помещениях, имеющих очень сложную планировку и большое количество мебели или ковров.

К явным недостаткам относится необходимость выполнять демонтаж и вскрытие стяжки с целью ремонта системы, высокую цену, отсутствие возможности использовать при обустройстве фольгированную подложку.

Несмотря на то, что изготовителями заявлен срок службы в десять лет, по мнению потребителей даже в условиях профессионального монтажа и соблюдения правил эксплуатации, система подлежит замене примерно через пять лет.

Кабельный теплый пол

Как показывает практика, кабельные системы «теплый пол» в настоящее время являются самым оптимальным вариантом для обустройства под плитку.

Нагревательные кабели монтируются в стяжку, а в соответствии с технологией укладки, минимальные показатели толщины пола могут варьировать в пределах 30-50 мм.

В современных реалиях обустройства отопительной системы, практикуется использование нескольких видов кабелей, представленных:

  • резисторными элементами на основе одной или двух жил. Такой вариант отличается очень простым устройством, работающим только на нагрев, уровень интенсивности которого регулируется терморегулятором;
  • саморегулирующимися элементами на основе двух жил с расположенной между ними тепловыделяющей матрицей. Терморегулятор в системе отсутствует, а уровень нагрева напрямую зависит от температуры воздуха внутри помещения. К недостаткам этого варианта можно отнести высокую стоимость и недостаточную экономичность;
  • электрическими кабельными матами, которые оптимально подходят для обустройства системы «теплый пол» в помещениях с невысокими потолками. Монтаж очень прост, и заключается в правильной укладке матов и их подключении к источнику питания.

Схема укладки теплых полов

Именно кабельный вариант характеризуется простотой монтажа, по сравнению с укладкой водяных систем или конструкции ИК-отопления. Легче всего выполнять самостоятельный монтаж отопительной системы посредством укладки под отделочную плитку саморегулирующего кабеля, что обусловлено отсутствием необходимости использовать при обустройстве терморегулятор.

Используя двухжильный нагревательный кабель, есть возможность самостоятельно, при помощи минимального набора инструментов, обустроить отопительную систему в помещениях со сложной планировкой, заставленных значительным количеством мебели.

Разновидности систем

Основное преимущество тёплого пола – равномерно отапливать помещение большой площади, что необходимо с наступлением холодов. Тёплый пол может стать как основным источником подогрева ванной комнаты, так и дополнительным. Это решение гораздо выгоднее, чем использование традиционного обогревателя или батареи.

Выделяют два основных вида тёплого пола для ванной под плитку – водяной и электрический. Подключать его нужно к центральному электрощитку, потребуется создание дополнительного выключателя.

Водяные

Отопительная система такого типа подходит для прогрева больших помещений. Основной элемент, создающий тепло — вмонтированная сеть труб, наполненных горячей водой и расположенных по периметру всего помещения. Большое значение отводится материалу, проводящему тепло от трубы плитке, обычно используют бетонное или деревянное основание.

Основное преимущество водяного пола – равномерный прогрев помещения, а не только его верхнего слоя. Также достоинствами данного типа называют:

  • Безопасность.
  • Обеспечивает равномерный прогрев помещения, создаёт комфортные условия для человека. Поддерживает оптимальную температуру – 22-24 градуса. По такому полу можно ходить босиком, он не доставляет болевые ощущения.
  • Низкий уровень электропотребления и качественный прогрев ванной.
  • Препятствует размножению грибков и плесени, которые могут причинить вред здоровью человека. Высушивает воздух, избавляет ванную от повышенной влажности.
  • Водопроводные трубы спрятаны под плиткой, поэтому не портят интерьер и не утяжеляют его. Нет помех в виде радиаторов.

Электрические

Электрический пол проигрывает водяному в долговечности и безопасности: присутствует хоть и минимальный, но риск воздействия электрического тока. В то же время, электропол имеет явные преимущества:

  • Сочетается с любым видом напольного покрытия. В зависимости от толщины материала меняется мощность электрического пола.
  • Простота монтажа и лёгкость установки кабеля.
  • Не портит интерьер за счёт отсутствия видимых деталей.
  • Есть возможность регулировать температуру пола при помощи терморегулятора.
  • Установка не требует специальных инструментов.
  • Равномерный прогрев по всей площади помещения.

Электрический пол стоит дороже водяного и может создавать электромагнитное поле. Однако, данный вид отопительной системы является конкурентоспособным и пользуется большой популярностью.

Стелим плитку

Укладка плитки на теплый пол осуществляется традиционным способом, единственное, что для этого варианта следует приобрести клей, предназначенный для кладки плитки.

Перед тем как укладывать плитку, лучше будет предварительно разложить ее по полу. Особенно это будет удобно, если на плитке имеется определенный рисунок. В особо видимых участках следует выкладывать целую плитку, ну а ее обрезанные части лучше выкладывать в менее видимых местах.

Плитка кладется с дальнего от входа угла на плиточный клей. Приготовление клея осуществляется простым способом – размешиванием сухой смеси с добавлением воды. Далее, с помощью зубчатого шпателя наносится смесь на маты нагрева. Следует помнить, что пустоты должны быть заполнены клеем, ну а толщина его слоя над нагревательными элементами должна быть не менее 5 мм. Плитка укладывается с использованием крестиков для ровности щелей. Первую плитку стоит проверить с помощью уровня на ровность после укладки. Если необходимо сместить плитку, можно для этого использовать пластиковые колышки.

Укладываем плитку на теплый пол

Далее, в процессе укладки плитки, устанавливаются пластиковые крестики с каждой стороны, после чего стелется вторая и последующие плитки. После этого каждого этапа не забывайте проверять уровнем горизонт и ровность плитки на поверхности. Если же необходимо обрезать плитку в определенных местах, воспользуйтесь плиткорезом или стеклорезом.

После укладки плитки, стоит дождаться полного высыхания клея без извлечения крестиков. Зачастую ожидать следует не меньше суток. После этого, крестики вытаскиваются и наносится в швы затирка.

Собственно, это и все. Теплая плитка для пола уложена.

Если же вы воспользовались стяжкой, не стоит теплый пол включать, пока не высохнет раствор полностью, в противном случае раствор высохнет неравномерно и образуется в стяжке множество пустых мест и щелей. Как следствие работа кабеля нагрева будет некачественной.

Заключение

Чтобы качественно выполнить монтажные работы электропола, стоит придерживаться правил и советов мастеров, изложенных в статье, и также не забывать об инструкции, выполняя поэтапно все шаги. Подходите к работе ос всей ответственностью, начиная с приобретения качественного продукта, и заканчивая укладкой плитки.

Укладка плитки на теплый пол

Виды электрического пола

  • кабельные полы;
  • электрические маты;
  • инфракрасные элементы.

Кабельные.

резисторный — одножильный или двухжильный проводник, заключенный в оболочку из негорючего материала и экранированный алюминиевой фольгой, подключается двумя концами к термостату;

Электрические маты

Инфракрасный. Самый новый и экономичный теплый пол, бывает в виде рулона из трубочек, либо в виде рулона пленки, в которую заключены обогревательные элементы. Данный вид обогревателя идеально распределяет тепло по всех своей поверхности и имеет толщину в пол миллиметра, монтируется сразу под чистовой пол и не требует наличия стяжки.

Если говорить о том, какой вид покрытия с подогревом лучше, то однозначно — инфракрасный, но так как его цена на порядок выше других обогревателей, а маты это тот же самый кабель только на подложке, которая нам не особо нужна, то останавливаем свой выбор на методе изготовления с помощью кабеля.

Альтернативы. Существует и альтернативный метод, который часто применяют народные умельцы. Изготавливается такой пол из компенсационного провода, применяемого в промышленности для измерения температуры, заключенного в керамические бусы. Включает в себя такие элементы: хромель-копель, хромель-алюмель, медь-константан. Прокладывается, как и обычный теплый пол и подключается к сети 220 В. Такой проводник, в отличие от магазинного, можно бесплатно раздобыть на любом крупном предприятии, и прослужит он в несколько раз дольше.
