Тёплый плинтус: Бюджетную систему отопления своими руками сможет сделать каждый – Инструкции

Плинтусное отопление: комфортно, красиво, экономно

Радиаторная система отопления и теплый пол — не единственный способ обогреть помещение. В последнее время все более популярными становятся теплые плинтуса. Этот вид отопления появился на нашем рынке всего несколько лет назад и опыта по его эксплуатации пока не так много. Тем не менее, он быстро завоевывает популярность — это самый незаметный и очень комфортный вид отопления.

Теплый плинтус — нагреватели небольшого размера, расположенные вдоль пола по периметру помещения. Названы так из-за расположения и размеров: толщина такого обогревателя 2,5-3 см, что сравнимо с размерами стандартного напольного плинтуса. Высота больше: 12-15 см, но смотрится все органично

Что важно: такая система не ограничивает места установки мебели и предметов декора, так как тепло передается не конвекцией, а излучением

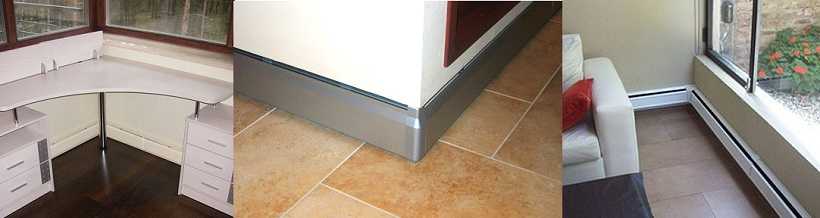

Так выглядит плинтусное отопление. Больше никаких других отопительных приборов

Варианты монтажа контура

Магистральный трубопровод, транспортирующий теплоноситель, может не только иметь различные конфигурации, называемые разводкой, но и по-разному монтироваться.

Выбирая вариант монтажа, следует учитывать эстетическую, энергетическую и экономическую целесообразность.

Монтаж магистрали может быть выполнен двумя способами: открытым или скрытым:

• Открытый способ монтажа проще и дешевле – контур прокладывается в соответствии с выбранной схемой разводки, а из дополнительных работ требуется только закрепить трубы, чтобы предотвратить их деформацию. Кроме того, магистраль в этом случае помимо транспортировки теплоносителя выполняет и теплоотдающую функцию, то есть дополнительно обогревает помещения. При этом оставленный на виду трубопровод портит интерьер, он не защищен от внешних повреждений и сам является источником опасности: об него можно обжечься, оставленные вблизи горючие материалы могут воспламениться, а в случае порыва трубопровода возможны не только повреждения внешней и внутренней отделки помещения, но и есть опасность получения травм.
• Монтаж трубопровода скрытым способом предполагает прокладывание труб в каналы, выполненные в стене, полу, под плинтусом или за подвесным потолком. Упрощенный вариант – изготовление фальш-стены или применение коробов и различных накладок на трубы. Монтаж скрытым способом обеспечивает безопасность и выглядит более эстетично.

Особенности комбинированной системы

В комбинированную систему отопления входят радиаторы, которые являются высокотемпературными источниками, и низкотемпературные – тёплые полы.

Подсоединять водяной пол в смешанной схеме возможно двумя способами:

1. К имеющемуся нагревательному котлу — такой способ уменьшает стоимость оборудования и время монтажа. Недостаток этой конструкции — невозможность работать автономно. При этом увеличивается расход энергии, и снижается эффективность пола.
2. Путём установки отдельного котельного оборудования для пола — это существенно увеличивает расходы при монтаже. Однако такая система имеет преимущество — автономность, её работа не зависит от батарей. Это удобно, когда радиаторный обогрев уже не функционирует.

Есть несколько рекомендаций, которые надо учитывать, решив создавать в частном доме совместное отопление:

1. Устанавливать температурные режимы отдельно для батарей и тёплого пола. Так как в батареях нагрев воды на подаче и на выходе составляет около 70 и 55 градусов соответственно, а для греющих полов требуется — 40 и 30, то котлы с этой задачей самостоятельно справится не способны.
2. Применять специальные комплектующие для настройки нагрева. Насосно-смесительные узлы, запорную арматуру — они сократят затраты, и позволят грамотно произвести соединение системы с ёмкостью, в которой нагревается вода.
3. Осуществлять настройку комбинированной системы с использованием специальных и правильно установленных технических средств. Например, смесительный узел с термостатической головкой, его функция — регулировка уровня нагрева жидкости, термостат — отвечает за управление степенью обогрева каждой комнаты в отдельности.

При укладке водяного пола, нет смысла ограничиваться только ванной и туалетом. Лучше разместить такую систему по возможности везде, так как увеличение её площади, существенно не сказывается на монтажных и эксплуатационных затратах.

Ведь в любом случаи понадобится установка смесительного узла и устройства, которое обеспечит циркуляцию жидкости

А какой будет коллекторная группа — однотрубной, двухтрубной или больше — не важно

Расходы на стяжку так же не изменяться, даже если пол монтируется лишь в одной части комнаты, бетонный раствор придётся заливать по всей площади.

Сколько стоит теплый плинтус

Теперь давайте посчитаем экономику. За один погонный метр теплого плинтуса, с установкой, доставкой и монтажом, производитель просит 5023 рубля. Чтобы смонтировать отопление только на первом этаж мне придется заплатить, как минимум, 266 тыс. рублей. Согласитесь, что сумма достаточно приличная. И даже при таких затратах я не уверен, что она будет работать достаточно эффективно.

Читая отзывы людей, уже использующих теплый плинтус я понял, в каких случаях действительно стоит использовать теплый плинтус:

• Обогрев проблемных мест наружных стен. Такими местами, как правило, являются углы наружных стен. Из-за брака строителей углы зимой отсыревают , и на них образуется плесень.
• Обогрев наружных стен, если окна сделаны в пол и обычный радиатор поставить не удается.
• Обогрев наружных стен, если их толщина не препятствует промерзанию.
• Как дополнительный, подключаемый источник тепла, работающий в паре с теплыми полами.
• Для обогрева комнат второго этажа, при условии, что пол нагревается теплом первого этажа.
• На застекленном балконе, для поддержания плюсовой температуры в зимнее время.

Теплый плинтус пока еще дорогое удовольствие и с моей точки зрения, использовать его можно только в тех случаях, когда более дешевые методы обогрева помещения применить невозможно.

В следующей статье я расскажу о внутрипольном конвекторе.

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Виды

Сегодня распространены всего два вида теплого плинтуса – водяной и электрический. Каждый из них применяется в специфических условиях устройства комнат и обстановки самой квартиры. Стоит рассмотреть каждый из видов подробно.

Водяной

Этот вариант установки встречается довольно часто – его можно увидеть в интерьере некоторых современных жилых зданий, офисных помещений, даже торговых центров. Стоит отметить, что водяной тип теплого плинтуса получил широкое распространение во многих западных странах. Такой интерес обусловлен такими факторами, как: простота использования и невысокие требования к обслуживанию. Водяной теплый плинтус представляет собой внешне металлическую панель или коробку, внутри которой размещается отопительный или греющий модуль с мини-трубками для подачи воды и прогрева. Внешняя или тыльная сторона устройства также оснащается металлической панелью, которая уже предназначена для защиты самой стены от высоких температур.

Такой способ подключения техниками называется лучевым. Отличием этого вида теплого плинтуса от электрического является широкий спектр возможных установок в интерьере. Водяной теплый плинтус можно монтировать на мансардах, лоджиях, даже на балконе, при этом эффективность обогрева не уменьшается, а затраты на энергию остаются сравнительно небольшими. Еще одной особенностью именно водяного типа является быстрота прогрева воздуха, так как физические свойства воды позволяют беспрепятственно передавать по трубам даже самые горячие потоки. Однако необходимо постоянно следить за уровнем температуры в котельных.

Электрический

Если водяную разновидность теплого плинтуса ценят за быстрый нагрев и простоту обслуживания, электрический тип распространен благодаря следующим характеристикам:

• легкость монтажных работ – в отличие от водяного типа электрический устанавливается на месте, процесс установки простой и быстрый, ведь достаточно закрепить обогревательные панели на стену;
• наличие более совершенных систем теплорегуляции – большинство моделей водяных плинтусов не оснащены специальными приборами для измерения температуры – для этого достаточно следить за средним уровнем воды в котельных. Электрический же тип часто оснащается специализированными термостатами, которые похожи на обычные термометры. Термостаты могут работать как автоматически, так и могут быть отрегулированы вручную, а их работа направлена на оптимизацию затрат энергии.

Здесь же стоит отметить и отрицательные моменты использования такого плинтуса:

• большой расход энергии – при использовании любой техники с электропитанием встает вопрос о денежных затратах. Электрический тип, к сожалению, даже при наличии термостатов потребляет большое количество энергии;
• монтаж электрического типа намного проще, однако, сам процесс подключения может вызывать некоторые трудности – это подготовка именно выделенной линии с правильным номиналом;
• один из потенциальных минусов для многих покупателей – это наличие электропитания. Вероятность повреждения проводки и возникновения пожара крайне мала, однако, для некоторых это является определяющим фактором при определенных условиях эксплуатации.

Если покупателю больше понравилась именно водяная разновидность, то не стоит отчаиваться и думать, что эти виды различаются по внешним признакам.

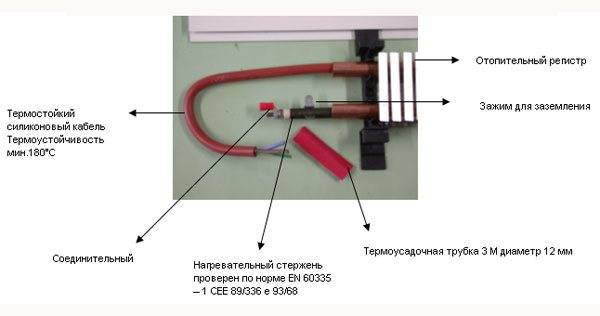

Кроме наличия клемм или креплений проводов к электрическому питанию, эти разновидности внешне абсолютно схожи. Стоит отметить и такой вид плинтусного оборудования, как инфракрасный теплый плинтус. Особенность данного вида заключается в использовании специальной пленочной ленты, которая под воздействием высоких температур нагревается и становится своеобразным источником инфракрасного излучения, что обеспечивает дополнительный и качественный прогрев помещения.

Как сделать отопление самому без насоса из полипропилена

Полимерные трубы из полипропилена получили популярность благодаря доступной цене, качеству материала и простоте монтажа. Справиться со сборкой сможет и новичок, достаточно только купить или взять в аренду паяльник — специальный нагреватель, предназначенный для соединения элементов между собой.

Аморфность полимера к агрессивной среде под действием высоких температур является залогом долговечности системы. Материал оказывает минимальное сопротивление направленному движению теплоносителя, что делает контур из полипропиленовых труб наиболее пригодным для организации гравитационной циркуляции жидкости.

Последовательность выполнения работ:

1. Размечают места установки батарей, точки подключения подводок и трассы магистралей. Схему наносят на стенах, начиная с самого дальнего участка, постепенно приближаясь к топочной, где будет установлен котёл. Магистрали должны иметь наклон от 2 до 8 мм.
2. После нанесения разметки определяют, на каком уровне должен стоять котёл. Входной патрубок не должен быть выше возвратной магистрали. Если это условие не выполняется, потребуется корректировка разметки либо обустройство приямка для заглубления котлоагрегата.
3. Пробивают отверстия в перегородках и вырезают борозды под скрытую прокладку.
4. Выполняют контрольную проверку правильности нанесения разметки и приступают к монтажу. Сначала устанавливают радиаторы, затем собирают подводки и прокладывают магистрали.

Собранный контур медленно заполняют водой через кран подпитки в нижней точке. Воздух из труб уйдет в расширительный бачок. Для заполнения батарей следует воспользоваться ручным воздухоотводчиком.

Как правильно подобрать оптимальную систему отопления?

Существует два вида систем отопления:

1. Конвекционные;
2. Системы теплового излучения.

При конвекционной системе происходит передача тепла от нагревательных элементов данной системы отопления в окружающий воздух. Но этот принцип малоэффективен, поскольку воздух, в свою очередь, является сильным теплоизолятором. К тому же конвекционные системы способны пересушивать воздух, что делает пребывание в помещении некомфортным и неблагоприятным для здоровья.

При работе системы теплового излучения происходит нагрев предметов, которые потом постепенно передают свое тепло воздуху. Что способствует достижению приятного микроклимата. Пример такой системы – русская печь.

Электрический и водяной теплый плинтус своими руками: нюансы обустройства

Уже давно кинули в лету времена, когда под индивидуальным отоплением подразумевали только громоздкую систему с водой, в качестве теплоносителя. Технический процесс способствовал внедрению инновационных разработок во многих отраслях.

На сегодня современный рынок предлагает огромный выбор устройств и систем, нацеленных на максимально эффективное решение задач, связанных с обустройством жилища. В частности, отопительная система может иметь несколько вариаций. Среди последних модных трендов в плане домашнего отопления можно смело назвать теплый плинтус.

Эта технология пришла к нам относительно недавно из Европы, где с успехом применяется уже около двух десятилетий.

Если сказать просто, то под теплым плинтусом подразумевается нагревательный прибор шириной 6 см и высотой от пола примерно 14-16 см. Он монтируется на стенах по всему периметру помещения на месте плинтуса. Конструктивная схема теплого плинтуса включает теплообменный греющий модуль, который состоит из 2-х медных труб. На эти трубы насаживаются ламели. Вся система спрятана во внешнем разборном алюминиевом коробе. В зависимости от способа нагрева модуля, плинтусная отопительная система может быть водяной или электрической.

Принцип работы такой системы обогрева

Функционирование системы «теплый плинтус» основано на эффекте «прилипания» теплого воздуха к стенам помещения. При этом поток воздуха медленно поднимается вдоль стеновых поверхностей, отдавая им свое тепло. Снаружи на стенах и окнах образуется тепловой экран, что препятствует оттоку тепла из помещения.

Обратите внимание! Уже от нагретых стен излучается тепловая энергия, передающаяся на другие предметы и поверхности: мебель, пол, потолок. А воздух в процессе вторично прогревается от предметов

В итоге, равномерное распределение тепла по высоте и периметру комнаты и отсутствие активной конвекции обеспечивают чрезвычайно комфортный микроклимат для человека. Для того чтобы выбрать, а затем смонтировать теплый плинтус своими руками необходимо знать функциональные особенности и водяной, и электрической вариации.

Вариант #1 — электрическая система

Предварительно производятся работы по подготовке выводов для последующего подключения системы. Электрический теплый плинтус, как правило, монтируется в два этапа:

Первый этап. От источника питания к точкам подключения сервоприводов и термостатов прокладывается электрический кабель. Технические способы исполнения этих работ необходимо продумать и просчитать еще при первоначальном проектировании

При прокладке коммуникаций особое внимание необходимо уделить правильности подводки труб и подключения инженерного оборудования. Нужно четко следовать всем рекомендациям и инструкциям производителей системы, поскольку после того, как будет выполнена заливка цементной стяжки и произведены отделочные работы, исправить дефекты будет физически невозможно

К точкам подключения термостатов и ТЭНов прокладывается силовой кабель 220 В.
Второй этап. После того как завершены все отделочные работы пола и стен, а также установки всех конструкционных элементов теплого плинтуса выполняются такие мероприятия: замеры сопротивления изоляции; подача электропитания; настройка термостатов.

Вариант #2 — водяная система

Прежде всего от коллектора к местам устройства плинтуса прокладывается пластиковый трубопровод. На втором этапе выполняются такие работы:

• установка элементов системы отопления;
• подсоединение греющих модулей, к подготовленным заранее выводам;
• опрессовка;
• балансировка контуров;
• отладка автоматики;
• пусконаладочные мероприятия.

Важно! В процессе монтажа системы «водяной теплый плинтус» греющие модули между собой стыкуются обжимными гайками, которые предназначаются специально для медных труб или медной пайкой. Сама медная труба характеризуется внешним диаметром 13 мм и внутренним – 11 мм

Полностью смонтированный водяной теплый плинтусМонтаж данной современной системы отопления выполняется очень просто

Как и все гениальное в нашей жизни конструкция теплого плинтуса предельно проста. Стоит лишь проявить немного терпения и внимательности при изучении теоретических аспектов. И без особых проблем эта отопительная система будет смонтирована даже человеком, не имеющим специального образования. Надеемся время, проведенное на нашем сайте, вы потратите с пользой.

• Алексей
• Распечатать

В чем отличие твердотопливных котлов

Помимо того, что эти источники тепла производят тепловую энергию, сжигая различные виды твердого топлива, они имеют ряд других отличий от других теплогенераторов. Эти отличия как раз и являются следствием сжигания древесины, их надо воспринимать как данность и всегда учитывать при подсоединении котла к системе водяного отопления. Особенности заключаются вот в чем:

1. Высокая инерционность. На данный момент не существует способов резко потушить разгоревшееся твердое топливо в камере сжигания.
2. Образование конденсата в топливнике. Особенность проявляется во время поступления в котловой бак теплоносителя с низкой температурой (ниже 50 °С).

Примечание. Явление инерционности отсутствует только у одного вида агрегатов на твердом топливе – пеллетных котлов. В них имеется горелка, куда древесные гранулы подаются дозировано, после прекращения подачи пламя угасает почти сразу же.

Опасность инерционности состоит в возможном перегреве водяной рубашки отопителя, вследствие чего теплоноситель в ней вскипает. Образуется пар, который создает высокое давление, разрывающее корпус агрегата и часть подающего трубопровода. Как результат, в помещении топочной много воды, куча пара и непригодный к дальнейшей эксплуатации твердотопливный котел.

Подобная ситуация может возникнуть, когда обвязка теплогенератора выполнена неправильно. Ведь на самом деле нормальный режим работы дровяных котлов – максимальный, именно в это время агрегат выходит на свой паспортный КПД. Когда термостат реагирует на достижение теплоносителем температуры 85 °С и прикрывает воздушную заслонку, горение и тление в топке еще продолжается. Температура воды повышается еще на 2—4 °С, а то и больше, прежде чем ее рост остановится.

Во избежание превышения давления и последующей аварии, в обвязке твердотопливного котла всегда участвует важный элемент – группа безопасности, подробнее о ней будет сказано ниже.

Другая неприятная особенность работы агрегата на дровах – появление конденсата на внутренних стенках топливника из-за прохождения через водяную рубашку еще не разогретого теплоносителя. Этот конденсат – вовсе не божья роса, поскольку представляет собой агрессивную жидкость, от которой быстро корродируют стальные стенки камеры сжигания. Потом смешавшись с пеплом, конденсат превращается в липкую субстанцию, отодрать ее от поверхности не так легко. Проблема решается установкой смесительного узла в схему обвязки твердотопливного котла.

Такой налет служит теплоизолятором и снижает КПД твердотопливного котла

Владельцам теплогенераторов с чугунными теплообменниками, не боящимися коррозии, рано вздыхать с облегчением. Их может ожидать другая беда – возможность разрушения чугуна от температурного шока. Представьте, что в частном доме на 20—30 минут отключили электроэнергию и циркуляционный насос, прогоняющий воду через твердотопливный котел, остановился. За это время вода в радиаторах успевает остыть, а в теплообменнике – нагреться (из-за той же инерционности).

Появляется электричество, включается насос и направляет в разогретый котел остывший теплоноситель из закрытой системы отопления. От резкого перепада температур у теплообменника случается температурный шок, чугунная секция дает трещину, на пол бежит вода. Отремонтировать весьма сложно, заменить секцию удается не всегда. Так что и при таком раскладе узел подмеса предотвратит аварию, о чем будет сказано далее.

Аварийные ситуации и их последствия описаны не с целью напугать пользователей твердотопливных котлов или побудить их к покупкам ненужных элементов схем обвязки. Описание основано на практическом опыте, который необходимо учитывать всегда. При правильном подключении теплового агрегата вероятность подобных последствий чрезвычайно низка, почти такая же, как у теплогенераторов на других видах топлива.

Преимущества и недостатки: мнение экспертов

Одно из преимуществ, несомненно, — аккуратный, почти декоративный внешний вид. Радиаторы, даже по своим размерам мало отличающиеся от обычных плинтусов, занимают совсем мало места и располагаются там, где никому не мешают – на полу, у самой стены. А это значит, что существует больше вариантов расстановки мебели, а шторы могут свободно свисать, не цепляясь за ребра традиционных батарей.

Теплый плинтус имеет современный вид, занимает мало места и вписывается в интерьер, устроенный в практически любом стиле: от кантри до модерна

Еще один плюс плинтусной системы отопления – равномерный обогрев всей пощади помещения. Нет зон более теплого или прохладного воздуха, так как нет конвекции. Следовательно, температура воздушной прослойки под потолком и возле пола будет одинаковой, а это благотворно влияет и на здоровье людей, и на состояние отделочных материалов.

Не стоит забывать и об экономии. Расход топлива заметно снижается в связи с невысокой температурой нагрева, в среднем на 35-40 %. К тому же установка плинтусного оборудования происходит быстро, как и его ремонт. Есть возможность в каждой комнате установить отдельный терморегулятор и с помощью его контролировать обогрев: в детской комнате установить температуру чуть выше, в спальне – на пару градусов ниже.

Создавать своими руками элементы теплого плинтуса не рекомендуют, так как нет гарантий его исправной и эффективной работы. Лучше приобрести дорогое, но качественное оборудование известного производителя

К минусам относят высокую стоимость оборудования – около 3 тысяч рублей за каждый метр. В эту сумму входят специальные материалы и монтаж системы. Установкой оборудования должны заниматься компетентные специалисты, имеющие разрешение от компании-производителя. Монтируя систему самостоятельно, можно упустить ряд важных моментов, что приведет к быстрому износу оборудования и постоянным ремонтам.

Желательно, чтобы плинтусные радиаторы ничем не закрывались: ни декоративными накладками, ни предметами мебели. Теплоотдача резко снижается, и обогрев помещения становится неполноценным.

Несмотря на некоторые недочеты, теплый плинтус пользуется все большей популярностью, и не за горами то время, когда он полностью вытеснит традиционные для сегодняшнего дня системы конвекционного типа.

Налицо удобство теплого плинтуса и его экономичность, равномерность распределения. Но. не дай Бог что случится, без вскрытия пола не обойтись. Значит плюс к большой стоимости установки плинтуса еще надо сразу приплюсовывать стоимость ремонта. А вероятность повреждения не такая уж и маленькая. Батарею можно снять и поменять на новую, немного хлопот. Все-таки гораздо менее хлопотна установка батарей. Они сейчас красивые, довольно плоские, портьеры им не помешают. Равно как и они портьерам.

С таким способом отопления я еще ни разу не сталкивался. В принципе он возможен, но практически нуждается в доработке. То, что надо обогревать не воздух в помещении, а стены — правильно. Расположение внизу — правильно. Но при этом возникает проблема циркуляции теплоносителя. Без насоса система не будет работать. По мере прохождения теплоносителя его температура будет снижаться. В батареях можно регулировать равномерное распределение тепла. В этой системе первые метры будут нагреваться значительно сильнее последних. Иди я не прав? Вроде, при правильном расчете, такая система может дать экономию топлива.

Чтобы всё работало, имеет смысл сделать не очень сложный расчет гидродинамических характеристик. Установить насос чуть мощнее, ограничить линейную длину каждого отдельного контура. И всё заработает. С радиаторами тоже бывает — первые секции теплее последних. Что касаемо экономии — теплый плинтус отдает тепло не конвекцией, а излучением. Значит, отсутствует движение теплого воздуха на подъём, значит отсутствует “теплая подушка” под потолком — тепло, за которое мы платим, но не пользуемся им. Вот Вам и экономия.

Система не плохая, плюсов много. Из минусов только цена. Но все новое это хорошо забытое старое. Раньше мы делали такое отопление в частных домах из стальной трубы сотки и более в диаметре и теплоноситель ходил самоходом и было равномерное тепло в доме, но трубы были видны и выглядело это не красиво. Резюме. Если Вам нужен высокий комфорт, и Вы можете себе его позволить, тогда выбирайте!

Навигатор по сайту

Виды водяных систем отопления

Перед тем как сделать отопление в частном доме, во избежание ошибок при монтаже, нужно понимать принцип его работы. Он основан на перемещении нагретой жидкости по трубам. На пути следования она отдает тепло в помещение. Система может быть устроена различной конфигурации. Рассмотрим подробно устройство каждой.

Организация системы отопления

Система водяная «Теплый пол»

Устройство теплого пола может быть выполнено как в качестве дополнения к батареям, так и самостоятельной.

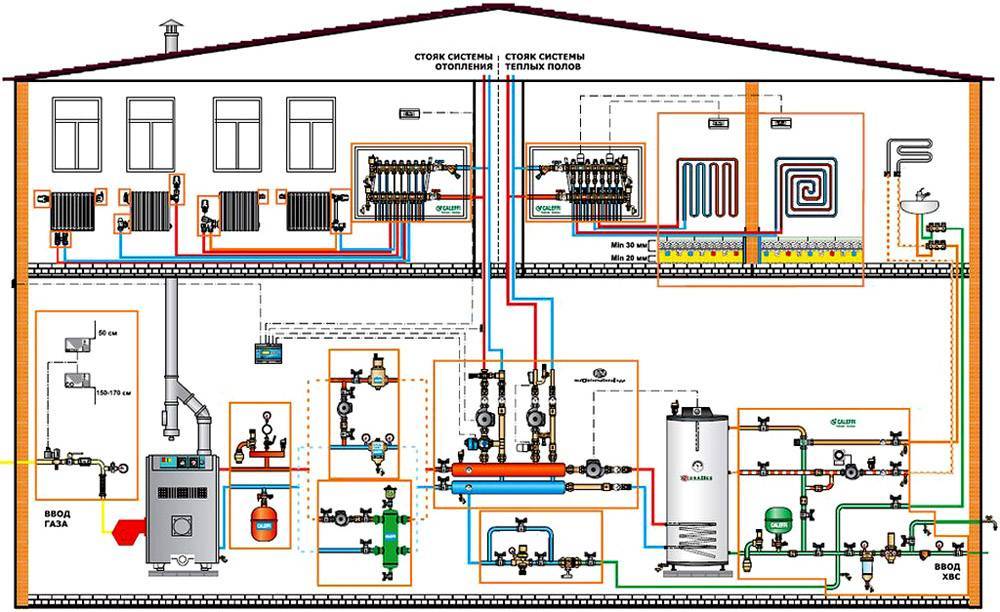

Комбинированная система теплого пола с радиатором

Основное достоинство такой конфигурации – возможность установки различных температурных режимов для каждого этажа, так как холодный воздух поднимается, теплый остается внизу.

В системе можно понижать температуру до +55°С, что рекомендовано проектными нормативами. Трубная разводка устраивается по всей площади пола, это эффективно для равномерного прогрева комнаты.

К основным минусам теплых полов относят:

• сложность монтажа;
• возможность устройства только на этапе строительства;
• сложность во время проведения ремонта.

Подключение теплого полатеплый пол водяной

Плинтусные системы отопления

Они прекрасно заменяют привычные радиаторы и систему теплого пола. Трубы монтируют на уровне плинтусов, обогрев помещения происходит последовательно. Производители предлагают разнообразные оттенки труб для установки «под плинтус», можно подобрать цвет под интерьер или разнообразить его.

Монтаж плинтусной системытеплый плинтус водяной

Радиаторные

Радиаторы – это более привычная система. Производители выпускают интересные модели как по конфигурации, так и по стоимости.Можно выбрать вполне бюджетное изделие. В настоящее время радиаторы производят из:

• чугуна:
• стали;
• алюминия.

Алюминиевый радиатор в интерьере

Система отопления одноэтажного дома с естественной циркуляцией

Естественная циркуляция теплоносителя возможна только в одноэтажных домах. Жидкость в горячем и охлажденном состоянии имеет разные плотности. На их разнице происходит движение потоков. Теплый теплоноситель поднимается, охлажденный – течет вниз.Движение потоков непрерывное.

Основное достоинство системы – простой и доступный монтаж. Кроме того, система отопления может работать без насоса, что значительно экономит средства.

К недостаткам относят монтаж труб под определенным уклоном. Необходимо четко при установке придерживаться расчетных параметров. Кроме того, необходимо устанавливать расширительный бак на чердаке или кровле.

Сравнение систем с естественной и искусственной циркуляцией

Системы с принудительной циркуляцией теплоносителя

Принудительная передача теплоносителя происходит благодаря насосному оборудованию. Это более эффективная система, благодаря которой подогретая жидкость достигает самых удаленных точек

Это важно для 2-хи более этажных домов. Эффективность такой системы на треть выше, чем естественная. К достоинствам можно отнести установку трубной системы без уклона, что значительно упрощает монтаж

Установка расширительных баков также не производится. Вместо них используют гидроаккумулирующие емкости

К достоинствам можно отнести установку трубной системы без уклона, что значительно упрощает монтаж. Установка расширительных баков также не производится. Вместо них используют гидроаккумулирующие емкости.

К негативным особенностям системы относят необходимость установки арматуры на трубы. Она выступает для защиты от аварийных ситуаций, связанных с повышенным напором теплоносителя. Кроме того, нужно установить с двух сторон циркуляционного насосного оборудования предохранительные клапаны.

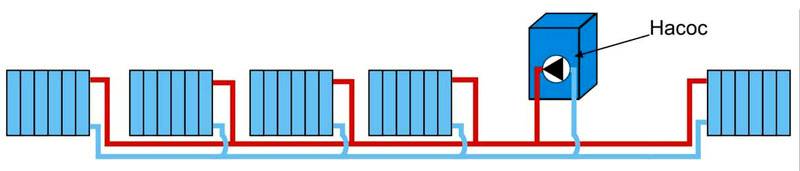

Схема подключения насоса

Принцип работы отопления

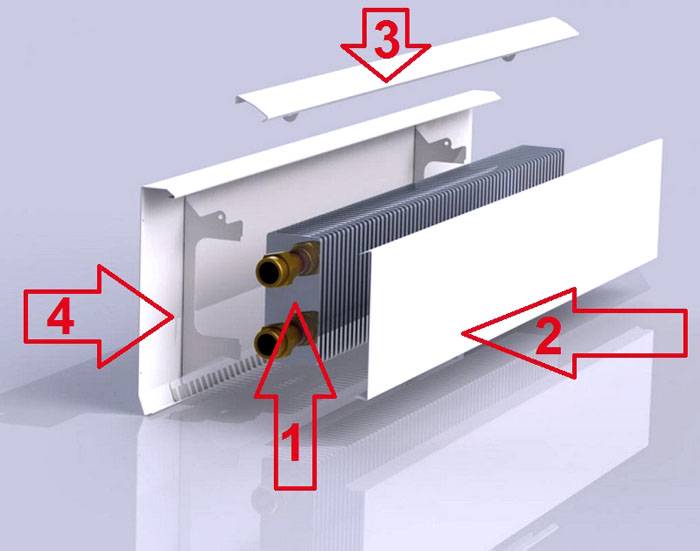

Отопительный модуль представляет собой радиатор на медных трубках. Особенностью устройства является небольшой размер. В состав системы также входят профили из алюминия, заглушки из пластика, кронштейны, держатели, фитинги, коллекторы.

Принцип действия заключается в подогреве воздуха, который затем медленно поднимается вверх, обогревая стены. От них излучается энергия к другим предметам, которые после этого отдают тепло в помещение. Так производится равномерный прогрев всего пространства комнаты. Наверху не скапливается подушка теплого воздуха. При обычном отоплении за тепло наверху приходится платить, но пользоваться им не доводится.

Эффект прилипания теплого потока к стене вызван пониженным давлением, образующимся при его течении вверх. За счет этого ослабевает конвективное перемещение воздуха и тепло передается стене, которая затем распространяет его излучением.

Радиаторы прогревают холодный воздух, поступающий через нижние щели корпуса

Важно, чтобы стена в этом месте была надежно защищена теплоизоляцией. Затем подогретый воздух выходит через верхние щели и отдает тепло твердой поверхности. Таким образом, внутри корпуса радиатора большей частью происходит конвективный теплообмен

Излучение передается только алюминиевому корпусу

Таким образом, внутри корпуса радиатора большей частью происходит конвективный теплообмен. Излучение передается только алюминиевому корпусу.

Преимущества системы следующие:

1. Прогрев стен предупреждает образование сырости, которая является причиной развития грибков и плесени.
2. Равномерность обогрева окружающего пространства.
3. Небольшие размеры плинтуса экономят место в помещении.
4. Система отопления может быть основной или дополнительной.
5. Экономичность.
6. Экологичность. Нет потоков тепла, поднимающих вверх пыль.
7. Защита теплообменников прочным корпусом.

Недостатком является высокая цена, но вложения быстро окупаются за счет достоинств.

Установить систему можно самостоятельно, не обладая особыми навыками. Но здесь необходимо знать некоторые особенности разных моделей

Прежде чем их покупать, важно изучить все характеристики, которые производитель обязан представить. На их основе рассчитывается и проектируется вся система. В качестве исходных данных берутся характеристики строения, его габариты и мощность нагревателя

В качестве исходных данных берутся характеристики строения, его габариты и мощность нагревателя.
