Монтаж контуров на профильные теплоизоляционные маты
Подобный вариант обустройства напольной системы обогрева самый легкий. Как основание для водяного пола тут используются плиты полистирольного утеплителя. Эти маты для укладки обладают габаритами 30×100×3 см. Они оснащены пазами и низкими столбиками. В эти крепления защелкиваются своими руками трубы теплых полов. На них осуществляется укладка финишного покрытия.
Этот способ не требует обязательного использования бетонной стяжки. Когда как финишное покрытие применяется напольная плитка либо линолеум, сначала на основании надо настелить плиты ГВЛ. Толщина листов должна быть не меньше 2 см.
Особенности подключения водяного обогрева
Способы подключения водяного пола для обогрева отличаются от обустройства электрической системы.
Подачу жидкого теплоносителя можно обеспечить при помощи подключения конструкции к магистральному отоплению. Но подобный вариант не всегда приемлем, поскольку это, скорее всего, приведет к большим потерям тепла у соседей, если квартира расположена в многоквартирном доме. Без ущерба подобное устройство обогрева пола допустимо только для помещений, в которых стационарная система предусматривает обратное течение. Кроме этого, температура теплоносителя будет недостаточной для обеспечения комфортного пребывания в комнате.
Еще такая схема подключения теплого пола не позволяет осуществлять в полной мере регулировку температурного режима жидкого теплоносителя. Даже при условии установки задвижек на входе и выходе нагревательного контура температура воды зависит от степени нагрева ее в магистральной системе, но регулировка водяного теплого пола всё же необходима.
Что касается схем подключения водяного теплого пола к индивидуальным отопительным системам, то они практически не имеют недостатков при условии использования их в частных домовладениях.
Вариант первый.

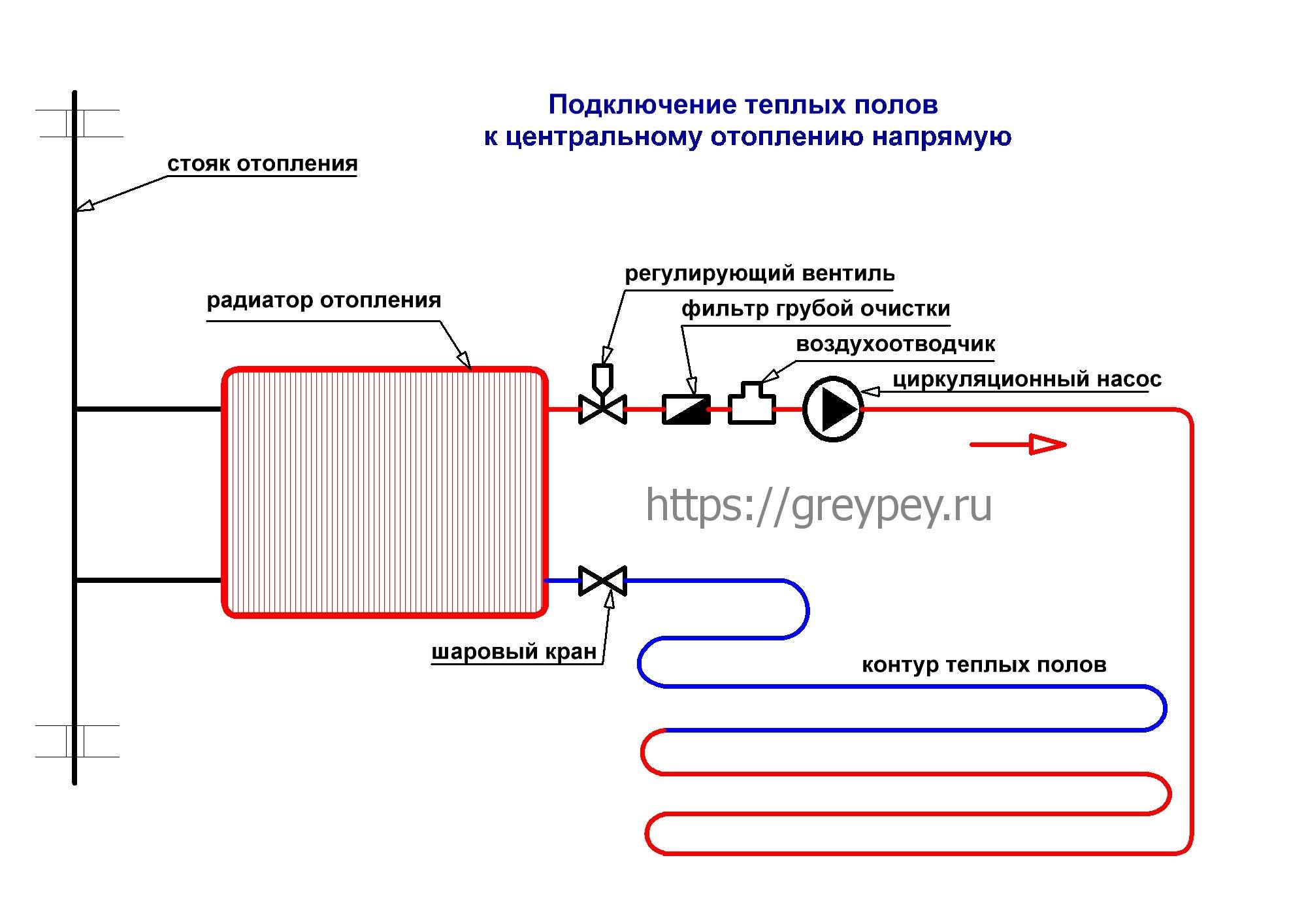

Как правильно подключить теплый пол водяной наглядно видно на принципиальной схеме, на которой элементами системы отопления являются:
- управляющий клапанный термостатический механизм – на него сигнал поступает от установленного в контуре датчика температуры. В случае достижения необходимого температурного режима, прибор останавливает подачу теплоносителя;
- балансировочный клапан – данное устройство позволяет не допустить холостого прогона воды в контурах отопления. При отключении подачи теплоносителя, благодаря данному элементу источник тепла запускается по малому кругу, минуя котел;
- циркуляционный насос – обеспечивает дополнительное давление подогретой воды для прохождения ее через нагревательные контуры;
- предохранительный термостат – его устанавливают на входе теплоносителя в трубу системы для контроля над температурой воды;
- коллектор водяной системы пола с обогревом – он обеспечивает распределение водяного теплоносителя по контурам;
- электропривод клапанной группы на водяном коллекторе – отвечает за управление клапанами, расположенными на нагревательных контурах;
- байпас (притворный клапан коллектора) – необходим для надежной циркуляции жидкого теплоносителя по малому системному кругу;
- несколько выносных регуляторов температуры воды конструкции пола с обогревом – позволяет в индивидуальном порядке поддерживать нужный температурный режим в каждом эксплуатируемом помещении, в котором отопление производится при помощи данной системы.
Вариант второй.
Существует схема подключения теплого пола водяного своими руками с использованием гидравлического разделителя, который представляет собой накопительную емкость, предназначенную для накопления теплоносителя. Его обустраивают в специальном коллекторном ящике в оборудованной для этого нише в стене.
Вне зависимости от того, какой выбран вариант подключения обогреваемого пола с использованием жидкого теплоносителя, важным этапом проведения монтажных работ является установка коллектора. К этому устройству подводят все контуры водяной отопительной системы. Коллектор позволяет выполнять регулировку рабочего давления и температуры теплоносителя для каждого контура индивидуально.
Водяные полы в домах из дерева
Особенности обогрева деревянного пола
Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:
При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы
- Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
- Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.
Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать
- Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.
Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу
- Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.
Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка
Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.
Как можно сделать основание?
Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?
При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП
Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.
Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.
Для этого применяют такие приспособления:
| Иллюстрация | Способ укладки системы водяного обогрева |
| Фрезерованные сборные основания. Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем. Минусы модульного настила из ДСП:
| |
| Реечные конструкции. Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы. Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла. Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется. | |
| Полимерные маты. Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше. Минус — высокая цена, которая компенсируется экономией на обогреве только частично. |
Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.
Сборное основание из ламинированной ДСП, готовое к укладке труб
Инструкция по монтажу электрического теплого пола
Монтаж электрического теплого пола своими руками осуществить гораздо проще, чем водяного. Однако сначала необходимо разметить схему выкладки кабелей или матов. Связано это прежде всего с тем, что укладывать электрические провода не стоит под тяжелые предметы. Такая укладка приводит к подогреву мебели, что может привести к ее деформации. Слишком большое давление на провода или маты может привести к их перегреву и выходу из строя.
Монтаж системы обогрева из кабелей производится по следующей схеме:
- Выравнивается основание по уровню цементным раствором. Затем на него выкладывается утеплитель. Желательно использовать теплоизоляционные материалы на фольгированной основе и выкладывать ее блестящей стороной вверх.
- Определиться с местом установки терморегулятора и подключением к электросети. Произвести предварительный монтаж терморегулятора, оставив концы для подключения свободными.
- Уложить кабель или сетку с теплоносителем поверх теплоизоляции. Нагревательный кабель без сетки подходит для сложных или малогабаритных помещений, где необходимо создать точный рисунок. Готовая сетка с кабелем удобна в больших помещениях. Кабель крепится к теплоизоляции с помощью обычного строительного скотча. Готовые фрагменты сетки или инфракрасные маты можно разрезать ножницами или кусачками в специальных местах.
- Разрезать и соединять кабель при обустройстве пола запрещается. Поэтому необходимо заранее рассчитать его длину. Инфракрасную пленку можно разрезать только в местах, предусмотренных при ее изготовлении.
- Кабели подключатся к терморегулятору с датчиком. После чего проверяется работоспособность всей системы.
- После финальной проверки кабели заливаются бетонной стяжкой и затем на нее укладывается отделочное покрытие.
В случае, если используется инфракрасная пленка, то делать специальную стяжку нет необходимости. Отделочное покрытие можно укладывать сразу на маты. Они довольно прочны, поэтому защиты финишного слоя из отделочных материалов будет достаточно.
Водяной пол
Такие полы можно дополнительно классифицировать и выделить три основных вида в зависимости от типа укладки. Существуют следующие виды :
- С использованием бетонной стяжки;
- Без укладки стяжки под плитку, паркет или другое покрытие, которое укладывают на алюминиевые пласты со специальной полиэтиленовой или картонной подкладкой;
- С основой в виде деревянного перекрытия.
Рассмотрим по очереди все виды укладки водяного пола. Такая система состоит из теплоизоляционного слоя, коллекторов, труб, которые подключаются к отопительной системе при помощи фитингов и насоса, отвечающего за подачу воды.
Стяжка тёплых полов
Данная инструкция поможет установить его при помощи стяжки из бетона:
- Для начала нужно выбрать место для коллектора и предусмотреть для него специальную «коробку».
- Далее проводят необходимые измерения и приступают к укладке теплоизоляции из пенопласта или другого похожего материала. Приняв такие меры, можно быть уверенным, что все тепло будет идти вверх, а не рассеиваться по сторонам.
- По всему периметру помещения и по линиям секторов, на которые был поделен пол при измерении, прокладывают демпферную ленту. Она не даст стяжке деформироваться вследствие расширения.
- Теперь нужно установить сетку из арматуры и заняться прокладкой труб, которые располагают в виде одинарной или двойной змейки, либо спиралью со смещением центра. Закрепляют их хомутами на расстоянии 1 метра.
- Теперь нужно подключить коллектор. Край трубы вставляют в подающий коллектор и укрепляют по контурам. Контур должен иметь длину, равную 50-60 м. От количества контуров напрямую зависит количество выходов коллектора.
- В завершение последнюю трубу нужно вставить в возвратный коллектор. Не забудьте защитить трубу гофротрубкой там, где она соприкасается с деформационным швом.
Мастера, которые часто занимаются такими работами, дают советы:
- Трубы нельзя слишком плотно приделывать к арматуре, так они могут лопнуть из-за теплового расширения от воды.
- Шаг кладки труб – 10-40 см.
После окончания укладки труб нужно обязательно проверить систему на работоспособность, пустив воду под давлением, в 1,5 раза превышающим норму. Затем все цементируется при помощи бетонной стяжки. Если рассматривать виды теплого пола под плитку, то водяной замечательно подходит.
Устройство тёплого пола
Что такое теплый пол
Это специальная система, предназначенная для поддержание температуры пола в необходимых диапазонах. Теплый пол позволяет поддерживать оптимальную температуру в доме или квартире независимо от времени года. Чаще всего применяются водяные и электрические системы подогрева. Конструкция водяного пола состоит из трубопровода, по которым течет вода, и специального устройства, нагревающего жидкость и распространяющего ее по всей системе. Трубки монтируются в бетонную стяжку.
Теплый водяной пол
Устройство теплого пола
Несколько слов об экономии
Если рассматривать теплые полы с экономической стороны, то их выгода проявляется лишь в некоторых случаях. В первую очередь, при монтаже электрической системы нагревательные маты необходимо выбирать в соответствиями с размерами поверхности пола, которая будет нагреваться. Использование слишком больших матов приведет к перерасходу электроэнергии. При условии, что электрическая система будет оснащена регулятором температуры, можно с уверенностью сказать, что стоимость центрального отопления будет равна стоимости отопления теплыми полами. Но дом при этом должен быть хорошо изолирован и оборудован качественными пластиковыми окнами.
Насколько выгоден теплый электрический пол
Водяные теплые полы или электрические
Преимущества и недостатки
Плюсы
- равномерное распределение тепла по площади помещения;
- система не создает никаких проблем людям, страдающих от астмы или аллергии;
- вырабатываемая энергия является абсолютно безопасной;
- простой монтаж и эксплуатация теплого пола;
- установленная система не занимает полезное пространство в доме;
- конвекционные потоки при использовании системы подогрева пола отсутствуют.
Минусы
- высокая стоимость электроэнергии при сравнении с другими видами топлива;
- наличие терморегулятором и умелое их использование является обязательным условием при эксплуатации теплого пола;
- при возникновении какой-либо неисправности необходимо демонтировать напольное покрытие;
- система не используется в больших производственных помещениях (их отопление не выгодное с экономической точки зрения).
Минусов у теплого пола мало, поэтому данная система и пользуется большой популярностью и современный строительный рынок предлагает несколько видов таких систем.
Что влияет на энергопотребление теплого пола
Особенности теплообмена в комнате
Как выглядит водяной теплый пол
Функциональное использование
Любой достаточно мощный пол можно использовать как самостоятельный вид отопления
Системы теплого пола отличаются универсальностью и широким спектром применения на объектах частного и коммерческого строительства.
Варианты функционального использования изделий могут быть следующими:
- Дополнительный обогрев. Применяется в регионах с холодным климатом, где действующие системы отопления не справляются со своими задачами в холодное время года.
- Дополнительный комфорт. Устанавливается в местах, покрытых керамической плиткой. Этот материал холоден на ощупь даже в летнюю жару. Установка теплого пола делает пребывание в помещении приятнее и безопаснее.
- Основное отопительное оборудование. Используется для нагрева небольших отдельно стоящих строений, к которым невозможно подвести газ и центральное отопление. Это могут быть бани, дачи, частные дома.

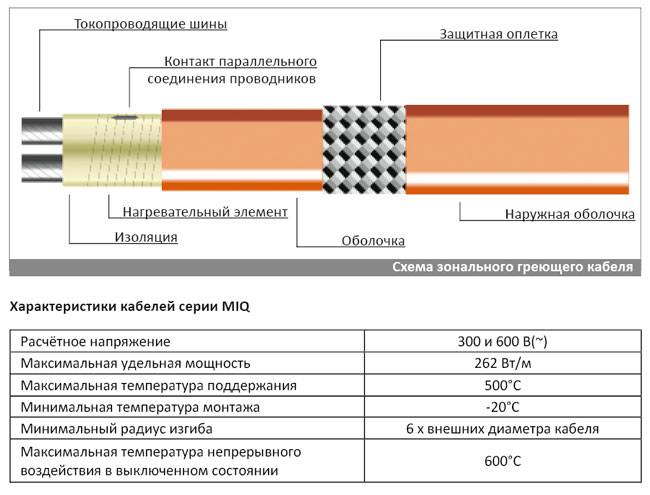

Электрический нагревательный кабель
Кабель продается в бухтах. При установке пола его укладывают в виде змейки, шаг составляет от 10 до 15 см. При этом необходимо использовать монтажную ленту из металла, либо армирующую сетку из металла или капрона. Сверху все заливают бетоном, высота стяжки около 3 см. Нагревательный кабель обладает следующими преимуществами:
- Невысокая цена;
- Возможность укладки с различным шагом, регулируя, таким образом, уровень обогрева для более холодных и теплых помещений.
Тёплый пол в ванной комнате
Недостатками кабеля являются:
- Наличие стяжки не менее 30 мм высотой;
- Более длительный период нагрева из-за глубоко расположенных нагревательных элементов;
- Более сложная установка.
Как вариант можно использовать тонкий нагревательный кабель, не требующий возведения стяжки значительной высоты. Его внешний диаметр небольшой, а внутренняя проводимость отличная. Он прочный и имеет качественную фторопластовую теплоизоляцию, выдерживающую температуру до 180 °С.
Применяют его и как основной источник тепла в доме, и как дополнительный. Его не трудно смонтировать самостоятельно, уложив на слой клея для плитки в бетонную стяжку, либо сверху на плитку, которая осталась от прежнего ремонта. Он подходит для комнат разных габаритов и планировки. Новые модели термостатов позволяют эффективно экономить электроэнергию.
Особенности комбинированной системы отопления

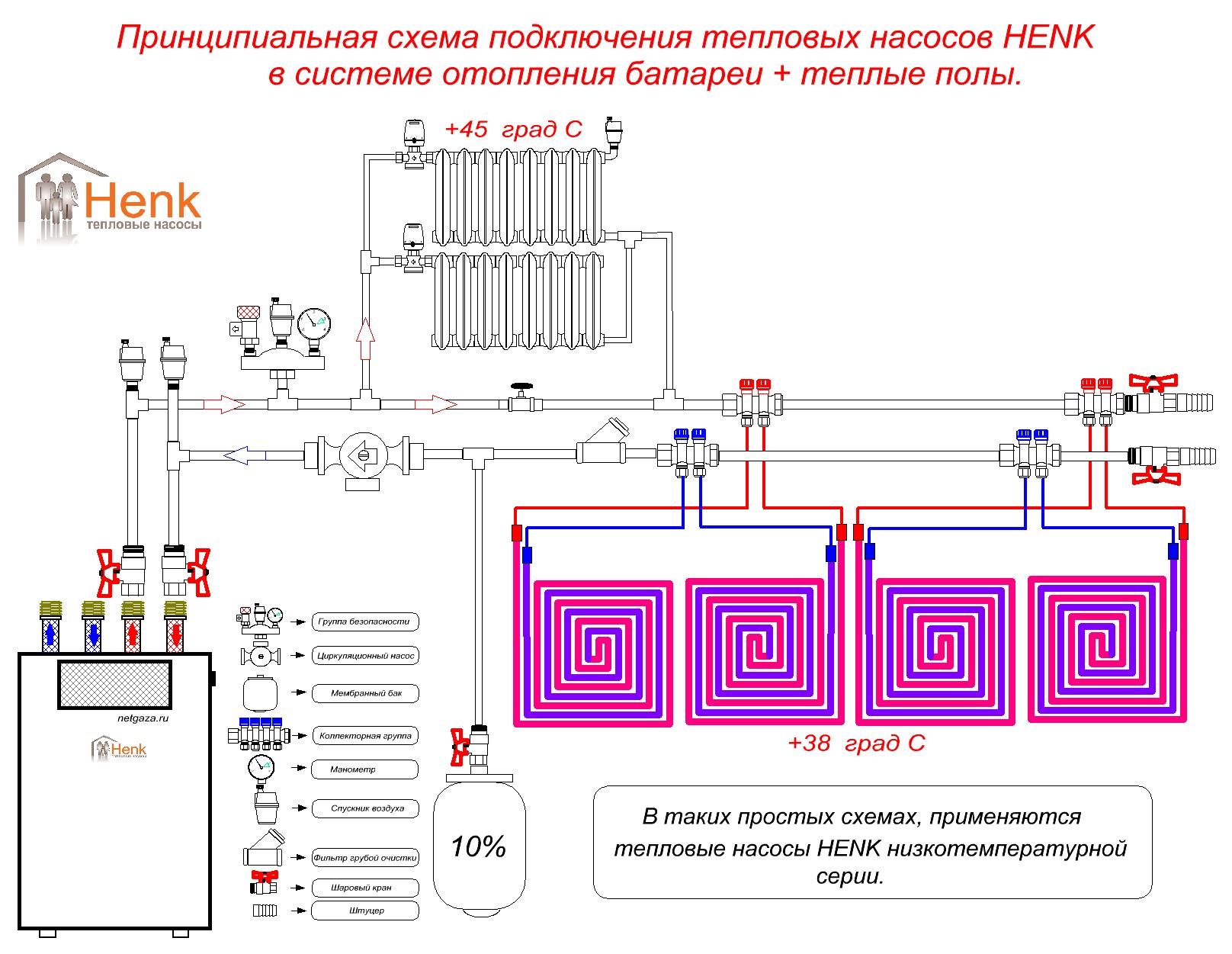

Обогрев пола, подключенного к общему отоплению, может использоваться в помещениях любой площади. Это идеальный вариант, как для одноэтажных частных домов, так и для двухэтажных домов, в которых теплый воздух, поднимаясь вверх, нагревает межэтажное перекрытие.
Принципиальная схема комбинированной системы отопления
И хотя такой способ обогрева является прерогативой владельцев загородной недвижимости, при соблюдении определенных правил водяной теплый пол может эксплуатироваться и в городских квартирах. Единственным недостатком является невозможность его подключения к центральному отоплению, на что существует множество причин. Можно привести лишь несколько из них:
Оптимальные материалы труб
- гидравлическое сопротивление в трубах, уложенных в бетонной стяжке, гораздо выше, чем в радиаторах;
- качество теплоносителя, подаваемого в централизованное отопление, может негативно сказаться на работе теплого пола;
- перепады давления в отопительной системе способны привести к гидроударам.
По этой причине жильцам квартир приходится устанавливать теплообменник или отопительный котел, на что требуется получить разрешение. А учитывая, что наиболее доступным видом топлива по сей день является газ, целесообразно рассматривать установку именно газового котла. Впрочем, если теплый водяной пол планируется эксплуатировать в загородном доме, расположенном вдали от цивилизации, можно рассмотреть установку твердотопливного котла, к которому также можно подключить комбинированное отопление с использованием коллектора.
Данные для расчёта
От величины шага укладки контура зависит уровень подогрева
Шаг, с которым укладывается контур, составляет от 100 до 300 мм. Величина шага регулирует уровень подогрева. Теплоотдача теплого пола при маленьком шаге будет высокой, а при большом – низкой. Расстояние между трубками более 300 мм делать не рекомендуется, так как пол будет прогреваться не равномерно. Менее 100 мм не позволит сама трубка. При большом изгибе она может переломиться.
Расход трубы в зависимости от шага представлен в таблице.
| № | Шаг | Кол-во трубы на 1 м2 |
|---|---|---|
| 1 | 100 мм. | 10 п. м. |
| 2 | 150 мм. | 6,7 п. м. |
| 3 | 200 мм. | 5 п. м. |
| 4 | 250 мм. | 4 п. м. |
| 5 | 300 мм. | 3,4 п. м. |
Трубы теплого пола бывают разных диаметров. В зависимости от величины данного параметра подбирается длина всей системы.
Для труб диметром 2 см максимальная длина трубы не должна превышать 120 м.
При использовании труб меньшего диаметра максимально допустимый метраж будет снижаться.
Так, трубопровод диаметром 1,6 см будет иметь максимальную длину только 100 м. Расчет длины трубы для теплого пола необходимо производить с учётом шага и сечения трубопровода.
Перед тем, как рассчитать водяной теплоноситель, необходимо определить, какой уровень температуры в помещении будет оптимальным. Температуру поверхности пола рекомендуется рассчитывать в пределах от 27 до 35°С в зависимости от вида покрытия и назначения помещения.
Так, для полов из паркета или ламината подходит температура 27°С. При устройстве покрытий из кафеля в ванной комнате или на кухне можно сделать температуру пола порядка 33°С. Покрытие с самой высокой температурой 35°С рекомендуется укладывать по периметру наружных стен. В жилой комнате температура напольного покрытия должна быть 29°С.
Расчет теплого пола невозможен без определения теплопотерь. При этом учитываются такие параметры, как:
- высота этажа;
- планируемый уровень температуры пола;
- климатические параметры региона проживания;
- размеры периметра, высоты и площади помещения;
- наличие и мощность существующих источников отопления;
- качественный состав материалов, из которых выполнены внешние ограждающие конструкции дома.
Следует знать, что передача тепла от нагревательного элемента через стяжку пола не проходит без потерь, поэтому теплоносителя должна быть на 10-15°С выше, чем та температура покрытия, которая необходима в итоге.
