Установка теплого пола в квартирах с центральным отоплением

Схемы подключения

Существует несколько способов введения в эксплуатацию системы обогрева помещения такого типа.

В каждой из схем необходимо предусмотреть отсутствие частиц в трубах, иначе это приведёт к засорению элементов конструкции напольного отопления.

Через отдельный ввод

При таком способе не допускается работа циркуляционного насоса всухую. Для этого производится монтаж реле, регулирующее давление или силу потока.

А также допустимо использование накладного термостата, позволяющего блокировать работу насоса при пересечении им отметки нижнего температурного порога.

Самый эффективный вариант — установка регулятора, корректирующего температурный режим обогрева комнаты в соответствии с внешней температурой комнаты.

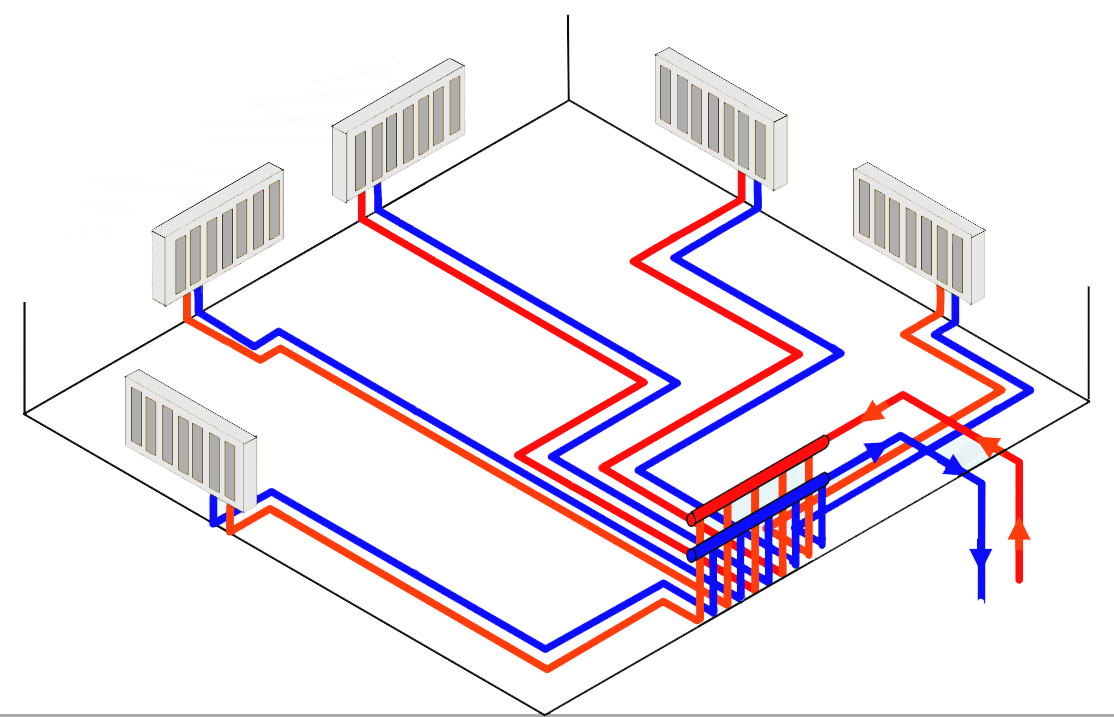

Через вертикальную разводку

Основная цель такой схемы — процесс восстановления существующей радиаторной системы.

Фиксируя трубы тёплого пола непосредственно к стояку, можно вдвое увеличить количество получаемого тепла. Это объясняется тем, что при одном и том же значении температуры в подающей трубе и обратке в момент перепада в трубах пола с подогревом она будет выше, чем в радиаторе.

При наличии в жилом помещении 4-х стояков теплоноситель из двух идёт транзитом, а из оставшихся — используется тёплая вода из системы центрального отопления.

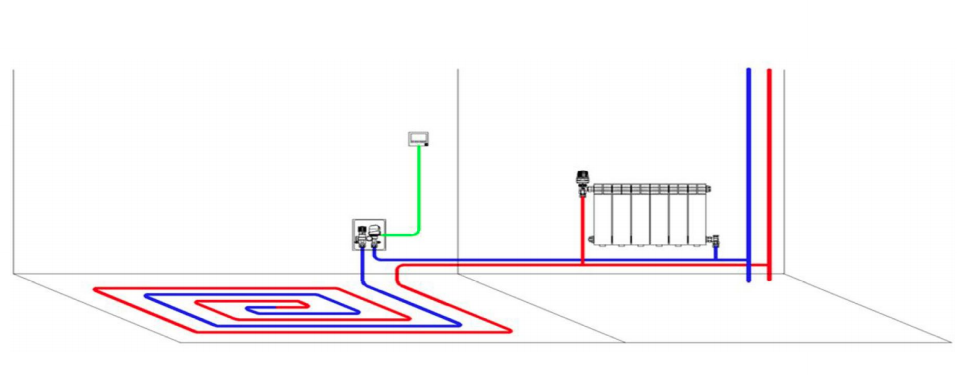

Фото 1. Схема подключения водяного теплого пола к отопительной системе посредством вертикальной разводки.

Последовательность действий по данной схеме:

• установка новых обменников теплом на место ранее используемых радиаторов;
• параллельная фиксация вторичного контура от пола с подогревом.

Важно! При проведении процесса обязательно применение ПВХ труб одной длины

Однотрубная система

Такая схема не предусматривает регулирование расхода теплоносителя и опускание его температуры.

Водяной пол с подогревом при помощи стояка подсоединяется к центральной системе отопления. Осуществить это возможно путём замены радиатора на контур тёплого пола.

Разница тепловых нагрузок системы центрального отопления и напольного обогрева не должен быть больше 5–10 градусов.

Управление комнатной температурой в этом случае можно с помощью циркуляционного насоса и термостата.

При отсутствии теплоносителя в стояке работа насоса автоматически прекращается.

Для поддержания комфортной температуры зимой можно применять в использованной схеме пиковый электрокотел. Этот элемент сможет выполнять данную функцию с помощью термостата, при условии его соединения с центральным отоплением с одной стороны, и к полу с подогревом — с другой.

Можно ли смонтировать водяные теплые полы в квартире от центрального отопления?

Водяной теплый пол в жилом помещении обустраивается сейчас очень часто. Однако такая конструкция больше подходит для частных домов, где система отопления является обособленной (автономной). Но как же быть, если нужно сделать водяной теплый пол в квартире? Здесь требуется рассмотреть все нюансы процесса монтажа. К тому же в большинстве случаев установка подобной конструкции может привести к дестабилизации теплового и гидравлического баланса между соседними квартирами. Плюс ко всему, плохо продуманная система будет сразу же выявлена проверяющими органами. Мы расскажем подробнее о реализации правильной системы напольного обогрева в квартире.

Какие проблемы могут возникнуть?

Перед тем как сделать подогрев пола, запитанный от горячей батареи, необходимо рассмотреть те трудности, с которыми может столкнуться мастер:

• Температурная разница воды в системе. Нужно учесть, что максимальные параметры нагрева теплого пола составляют 50 градусов, тогда как в системе отопления это значение составляет 70-90 градусов. Если подключить конструкцию напрямую, то оборудование может выйти из строя, а также можно повредить напольное покрытие.
• Запрет на монтаж теплого пола в квартирах с централизованным отоплением. Если конструкцию обнаружит проверяющий орган, хозяин жилого помещения может быть наказан достаточно крупным штрафом.
• Если для подключения отопления был использован элеватор, то для оборудования теплого пола можно использовать только медные трубы, а они достаточно сложные для монтажа и дорогостоящие.

Какая альтернатива существует?

Если сделать теплый пол в квартире, запитанный от центрального отопления нет никакой возможности, можно выбрать альтернативные пути обустройства подогрева пола. Например, электрическую конструкцию.

Она является достаточно простой для монтажа, сделать ее можно своими руками. Также электрический теплый пол практически не влияет на отопление других квартир. Хотя здесь уже нужно учитывать мощность электрической сети.

Электрический пол на основе нагревательных матов – лучшее решение для небольших площадей

Еще одним преимуществом альтернативного электрического обогрева пола является его полная законность. Современные терморегуляторы делают представленную конструкцию очень удобной для эксплуатации и позволяют снижать потребление электроэнергии. Включать такой обогрев можно даже летом, в отличие от водяной, которая работает только в отопительный период (если система подключена к батарее, если же подключение осуществлено к ГВС, то пользоваться водяными полами можно круглый год).

Если все-таки возникла потребность подключить теплый пол от центрального отопления, то нужно рассмотреть все возможные варианты монтажных схем такой конструкции, чтобы выбрать максимально подходящий в каждом индивидуальном случае. Существуют такие схемы подключения:

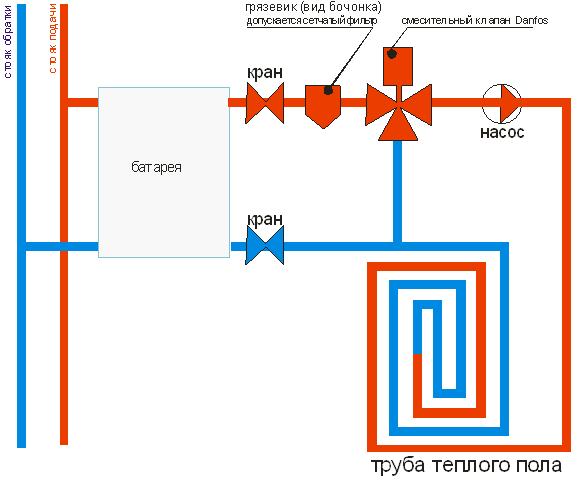

1. Прямое подсоединение контура к горячей батарее. При этом используется самый примитивный маломощный насос. Этот способ считается самым дешевым и простым. Однако он наименее надежен. При использовании такого метода подсоединения конструкции нужно быть готовым к тому, что температура нагрева не будет регулироваться, а общая температура в стояке существенно снизится, что негативным образом скажется на соседях.

Самый простой и менее надежный способ подключения

Ручная регулировка с помощью балансировочного клапана

Схема с регулированием температуры с помощью трехходового клапана

Клапан К3 служит для регулировки температуры теплого пола с помощью обратки

Об одном из вариантов подключения очень подробно рассказывает один из народных умельцев:

Следует учесть, что монтировать водяной теплый пол от центрального отопления можно на любом основании. Чтобы облегчить этот процесс, на бетонной поверхности укладывается армирующая сетка, к которой крепятся трубы. Если основание сделано из дерева, то следует сделать специальные пазы на лагах. Именно так будет фиксироваться конструкция.

Заключение и выводы

Следует отметить, что теплый пол, запитанный от центрального отопления, можно сделать своими руками, однако при этом желательно соблюдать предварительно подготовленную схему. Учесть нужно и то, что установка альтернативных систем обогрева пола может обойтись дешевле, а также занять гораздо меньше времени.

Монтаж представленной конструкции требует знаний и практических навыков. Неправильно настроенная система может привести к неравномерному распределению тепла в нескольких квартирах сразу. У кого-то тепло вообще может пропасть. Поэтому лучше отдать предпочтение все-таки электрической системе подогрева.

Виды подключения теплого пола к системе отопления

Комбинированное отопление радиаторы плюс теплый пол может быть единственным возможным способом достижения комфортных условий в помещении. Но по ряду причин невозможно теплый водяной пол, подключить простой «врезкой» в стояк или трубы отопления, обеспечив таким образом подачу горячей воды и ее возвращение в систему (обратку).

Основными из них являются:

• самостоятельная циркуляция воды в тонких и протяженных трубах невозможна, а, значит, для подключения к отоплению необходим насос;
• для согласования давления в системе, необходимо устройство его сглаживания, предотвращающее эффект гидроудара;
• необходимо удалять из системы воздух;
• фильтрация воды, особенно актуальная в системах центрального отопления, подразумевает наличие грязеуловителей;
• наличие смесителя, обусловлено необходимостью перемешивать воду из подачи и обратки в определенных пропорциях для достижения требуемой температуры в контуре теплого пола (понижение температуры воды относительно отопительной системы);
• приборы для регулировки и учета (для ЖКХ) объективно необходимы.

Из-за этих факторов схема подключения теплого пола к системе отопления значительно усложняется.

Виды (схемы) подключения водяных теплых полов в случае автономного домашнего отопления или при получении разрешения от ЖКХ, предполагающие врезку непосредственно в трубы системы, представлены на рисунке.

Схема подключения водяного теплого пола к системе отопления

Наиболее простая, а, соответственно, недорогая схема подключения теплого пола к котлу «а» работает с использованием двухходового краника, связанного с термостатом. Теплота регулируется путем уменьшения или увеличения потока вентилями-регуляторами (3 и 4). Перепускной клапан 8 служит для выравнивания давления.

Схема «б» в принципе аналогична первой, с тем лишь исключением, что коллекторы связаны напрямую перемычкой 8 совместно с клапаном, запирающим подачу при превышении давлением допустимого значения.

Высокую надежность и простоту сочетает в себе схема «в». Здесь на обратке устанавливается трехходовый кран (11), который перенаправляет охлажденную воду на участок подачи.

Более совершенная, нежели предыдущая, схема «г» отличается более чувствительной регулировкой температуры. Это объясняется наличием на трубе подачи трехходового смесителя (9), который перемешивает воду до попадания ее в циркуляционный насос (1).

Нет предела совершенству. Справедливость высказывания подтверждает схема «д». В ней применен четырехходовый клапанный смеситель, который может управляться вручную и при помощи сервопривода, реагирующего на сигналы, поступающие от блока термостата.

Схема «е» описывает оптимальное подключение теплого пола в квартире к системе центрального отопления через теплообменник (14). Здесь подразумевается наличие соответствующего разрешения для выполнения данной процедуры, а также воздухоотводника, манометра, клапана избыточного давления и расширительного бака (13). Эти элементы составляют группу безопасности (12) при подключении теплого пола от батареи.

Собранный насосно-смесительный узел, обеспечивающий включение и управление теплого водяного пола, должен выглядеть примерно так, как показано на рисунке:

Насосно-смесительный узел

Водяной теплый пол в квартире

Имеется множество инструкций, которые рассказывают о том, как смонтировать систему теплого пола, но по большей части они написаны для владельцев частных домов. Как же быть жильцам многоквартирных домов, которые также хотят создать тепло и уют в своем доме.

В их случае теплый пол от центрального отопления в квартире может существовать, но процесс монтажа будет иметь ряд нюансов. В первую очередь укладка такой системы приведет к дисбалансу в температурном режиме с помещениями, расположенными по соседству.

Неграмотно смонтированный теплый пол будет замечен проверяющими из службы жилищно-коммунального хозяйства, что чревато санкциями для хозяина.

Схемы подключения теплого пола

Чаще всего применяют 4 схемы подключения. Каждая из них применяется в отдельных случаях. Все зависит от вида системы отопления, количества комнат, используемых материалов и прочих факторов.

Напрямую от котла

Такая схема предполагает наличие котла, от которого распределяется теплоноситель на теплый пол и другие отопительные системы (к примеру, дополнительный радиатор). Охлаждаясь, жидкость поступает обратно в котел, где заново нагревается. В системе еще используют насос, который регулирует движение теплоносителя.

В данном видео специалист показывает готовую систему, установленную напрямую от котла. Дает полезные комментарии к своей работе:

Теплый пол от двух контурого котла.

Watch this video on YouTube

От трехходового клапана

Данный вид подключения обычно применяется при комбинированной системе отопления. Учитывая, что от котла поступает вода с температурой 70-80 градусов, а теплый пол разгоняет теплоноситель температурой до 45 градусов, то системе нужно как-то охладить горячий поток. Для этого и устанавливается трехходовой клапан.

Как это работает? Обратите внимание на схему:

1. От котла поступает горячая вода.
2. Одновременно с другой стороны в клапан поступает остывшая вода (которая прошла по теплому полу, нагрела его, остыла и вернулась обратно).
3. В центре клапана происходит смешивание горячей воды и остывшей обратки.
4. Термоголовка клапана регулирует необходимую температуру. Когда она доходит до нужных 40-45 градусов – вода поступает снова по трубам теплого пола, нагревая помещение.

Отрицательным моментом является невозможность точно распределить дозировку холодной и горячей воды. В некоторых случаях на входе в теплый пол может поступить или слишком охлажденная жидкость, или немного перегретая.

Но, учитывая, что монтаж такой системы очень прост и не «бьет по кошельку», то многие соглашаются на такой вариант подключения. К примеру, отличным вариантом будет выбор, где заказчик не имеет высоких требований и хочет сэкономить.

Пример реальной схемы:

В данном видео специалист-установщик подробно рассказывает о начинке трехходового клапана, в каких случаях его лучше устанавливать и какие его разновидности бывают. Инженер озвучивает возможные ошибки и дает рекомендации, как их избежать:

Трехходовой клапан. Устанавливаем правильно.

Watch this video on YouTube

От насосно-смесительного узла

Схема смешанная. Имеет зону радиаторного отопления, теплый пол, насосно-смесительный узел. Подмешивание проходит от остывшей воды теплого пола, которая пришла с «обратки», к нагретой котловой.

В каждом смесительном узле установлен клапан балансировки. Он точно дозирует объемы остывшей жидкости (обратки) к подмесу в горячую воду. Это способствует добиться точных данных по температуре входа теплоносителя в теплый пол для его подогрева.

От радиатора

Во многих помещениях и квартирах запрещено применять такую схему подключения теплого пола. Но там, где это позволительно (разрешение берется в ЖКХ или УК вашего дома), то схема проводится напрямую через радиатор (батарею).

Нагретая вода напрямую поступает из радиатора в теплый пол. Остывшая вода попадает в кассетный ограничитель температуры и возвращается в радиатор (выход теплоносителя).

Установка самая простая и бюджетная. Но тут есть свои минусы – вода от радиатора бывает слишком горячей для теплого пола. Отсюда вытекающие – недолговечность системы и материала, слишком горячий пол. В летний сезон, когда отключают отопление – пол будет холодный.

Идеальное место применения подогрева пола от радиатора – санузел, лоджия.

В видео представлен монтаж теплого пола напрямую от общего радиатора отопления. Установщик детально показывает, как это сделать с минимальными потерями. Установка 3-х контуров: кухня, санузел, гостиная. Квартира небольшая:

Как сделать теплый пол от отопления? Подключаю теплый пол к системе отопления без коллектора

Watch this video on YouTube

Подключение теплого пола к стояку

Другим техническим решением в выборе точки подключения является врезка непосредственно в стояки отопления (однотрубной и двухтрубной схемы). Подключение осуществляется 4 способами:

1. Параллельно;
2. Последовательно;
3. С организацией байпаса и без него;
4. С установкой вентиля на байпасе и без него.

Рекомендуется всегда монтировать байпасную линию, независимо от типа подключения. Байпас позволит беспрепятственно отключить полы при разгерметизации, при этом не нарушится режим работы стояка отопления.

Краны и вентили на байпасах запрещены управляющими компаниями. В случае нелегального монтажа кран все же имеет смысл установить – это позволит проводить небольшую корректировку количества теплоносителя, проходящего по трубопроводу стояка и через контуры полов.

Полимерные трубы

Пластиковая труба может быть изготовлена на основе:

• полиэтилена;
• полипропилена.

Полиэтиленовые трубы

Полиэтилен как материал труб для теплого пола в чистом виде не применяется, так как в силу свих физических свойств не может быть использован при температуре свыше 25ºС. Однако на основе полиэтилена изготавливаются:

• трубы из сшитого полиэтилена. Изделия имеют маркировку PEX;
• трубы из полиэтилена повышенной термостойкости (PE-RT).

В зависимости от метода обработки полиэтилена красные трубы PEX подразделяются на следующие виды:

• PE-Xa. Для производства применяются пероксиды;
• PE-Xb. Процесс сшивки происходит за счет силана и дополнительных катализаторов;
• PE-Xc. Сшивка молекул производится при содействии электронов;
• PE-Xd. Для изготовления используется азот.

Для изготовления термостойких труб применяется модифицированный полиэтилен, обладающий в первую очередь высокой устойчивостью к большим температурам и давлению. Отличительными характеристиками труб PE-RT по отношению к PEX также являются:

• более низкая стоимость изделий, которая возникает из-за отсутствия необходимости проведения дополнительной обработки материала;
• отсутствие каких-либо шумов;
• увеличенный период использования;
• возможность соединения методом сварки.

Для более высокой устойчивости трубы могут армироваться:

алюминием (PEX-AL-PEX). Второе название – металлопластиковые трубы;

Металлопластиковая труба для пола с подогревом

специальным веществом (полиэтилвиноловый спирт), создающим противокислородный барьер (PEX-EVOH).

Труба с противодиффузной защитой

Трубы из нескольких видов материала абсолютно не подвержены расслоению, поэтому их технические характеристики и стоимость привлекают большое количество потребителей.

Как выбрать наиболее оптимальный вариант полимерных труб? Определиться с выбором  трубы поможет видео.

Полипропиленовые трубы

Полипропиленовая труба (маркировка PN) выпускается следующих видов:

1. PN10 – максимальное давление, которое способна выдерживать труба составляет 10 атмосфер. Температура пропускаемой жидкости до 45ºС;
2. PN16 выдерживает давление 16 атмосфер, а температура воды увеличивается до 60ºС;
3. PN20 – при давлении в 20 атмосфер максимальная температура составляет 95ºС;
4. PN25 – температура остается на уровне 95ºС, а давление увеличивается до 25 атмосфер.

Таким образом, теплый пол из полипропиленовых труб может быть изготовлен исключительно из двух видов – PN20 или PN25.

Полипропиленовая труба третьего типа

Отличительными особенностями труб из полипропилена являются:

• относительная долговечность. Срок службы труб достигает 25 лет;
• невысокая стоимость. Полипропиленовые трубы являются самыми дешевыми, поэтому и пользуются спросом на рынке;
• высокая устойчивость к воздействию химических веществ, содержащихся в воде;
• прочность, которая достигается путем фольгирования трубы.

Полипропиленовая труба усиленная алюминиевой фольгой

Недостатками такого вида труб являются:

• низкий уровень температурного режима. Производителями заявлено, что труба может выдержать температуру до 95ºС, но при этом оптимальным является значение на уровне 80ºС. Снижение рекомендованного температурного режима приводит к необходимости установки дополнительного оборудования;
• трудность монтажа. Как правило, трубы выпускаются небольшой длины. Чтобы соединить отдельные трубы в целый водопроводный контур, требуется сварка. При этом снижается срок службы готовой конструкции. К тому же полипропиленовые трубы отличаются малой эластичностью. Согнуть их в небольшой радиус невозможно;
• высокая степень расширения при воздействии температуры. При использовании труб для горячего водоснабжения по поверхности устанавливаются специальные компенсаторы расширения, но при изготовлении водяного пола установка компенсаторов невозможна, что приводит к снижению срока службы изделий.

Стоимость полипропиленовых и полиэтиленовых труб практически одинакова. Поэтому специалисты рекомендуют использовать трубы с более надежными техническими параметрами.

Этапы монтажа теплых водяных полов

1этап – установка технологического узла в коллекторный шкаф.

2этап – подготовка пола.

Поверхность пола должна быть горизонтальной без неровностей. Превышение уровня допускается только на 5 мм. Если поверхность неровная, то нужно делать дополнительную бетонную стяжку. Убираем с основания мусор мощным пылесосом, затем заделываем цементом щели и трещины.

3 этап – укладывание демферной ленты.

Она необходима для того, чтобы отделить греющую плиту от стен, не допустить потери тепла и для компенсации температурных деформаций. Толщина ленты 5-8 мм, высота 15 мм. Ленту нужно укладывать по периметру так, чтобы после стяжки и чистового покрытия она выступала над ними. По окончании строительных работ край ленты, выступающий над поверхностью чистовой укладки, обрезают.

4 этап – кладем слой теплоизоляции, которая предупредит потерю тепла контурами.

В качестве материала для гидроизоляции используют пенополистирол или пеноплекс. Он служит также основой для укладки труб. Накладывают маты из пенополистирола друг на друга внахлест, вставляя в пазы. Если покрытие подвергается увлажнению снизу, то под эти плиты укладывается пароизоляция. Теплоизоляцией может быть и обычная полиэтиленовая пленка. Можно использовать мультифольгу. Тогда сверху теплоизоляционного материала следует накладывать арматурную сетку, к которой крепят контуры с помощью пластиковых хомутиков, стальной проволоки, степлера и фиксатора. Прекрасным креплением труб к арматурной сетке является планка из ПВХ.

5 этап – водяной теплый пол для частного дома своими руками предполагает также укладывание труб.

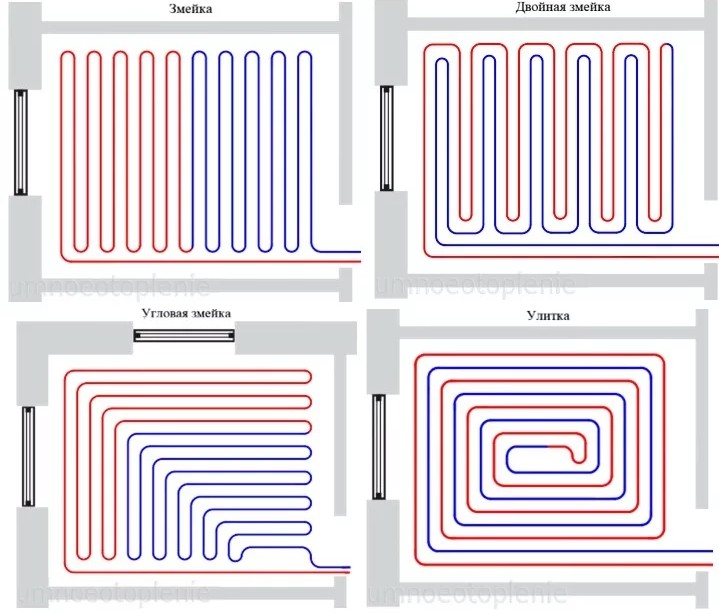

Трубы кладутся змейкой или улиткой. Отрезки между ними(шаг) выкладываются в соответствии с проектной документацией. От правильной укладки будет зависеть эффективность работы отопления. Контуры должны быть не более 60-90м. Если помещение большое, то следует уложить еще несколько контуров

Важно, чтобы они были одинаковой длины, из цельного куска, иначе нарушится герметизация

Обрезаем концы труб и присоединяем к коллекторам. Фитинг евроконус затягиваем гаечным ключом.

6 этап – проверяем отопительную систему на герметичность.

Для этого нужно залить систему водой под давлением. Давление должно превышать обычное в несколько раз, но не менее 0,6 МПа. Это давление следует держать в течение 30 минут. Следующее гидравлическое испытание уже проходит 2 часа, а давление повышается до 1 МПа.

7 этап – если опрессовка произошла успешно, то нужно залить бетонную стяжку. Она застывает около 28 дней.

Стяжка представляет собой цементно-песочный раствор с добавлением пластификатора.

Модификатор бывает жидким и сухим.

Сухой пластификатор разбавляют водой 1:2. Модификатор способствует удалению лишней жидкости, делает раствор пластичным и однородным.

Виды покрытия

Водяной теплый пол используется в основном под плитку и керамогранит.

Данные напольные покрытия быстро нагреваются и не выделяют при этом вредных веществ. Они прочны, не подвергаются деформации, прослужат длительное время. Широкое дизайнерское решение сделает плитку красивым напольным покрытием по вашему вкусу.

Можно использовать и другие материалы : ламинат, ПВХ-плитку, линолеум, ковролин.

Только нужно учитывать особенности данных материалов и прислушиваться к советам мастеров по употреблению его в качестве напольных покрытий отопительной системы.

Теплозвукоизоляционный линолеум не будет пропускать тепло. Теплопроводность больше, чем тоньше линолеум. Кроме того, нужно учесть, что него могут попасть небольшие частицы, которые будут чувствоваться босыми ногами. Поэтому желательно стелить его профессионалами. Если сами взялись за покрытие линолеума, то делайте аккуратно, чтобы отделочные материалы ложились ровно.

Поверх труб выкладывают ДСП, фанеру или ГВЛ.

Ламинат, используемый как напольное покрытие в водяном теплом поле обладает высокой теплопроводностью. Чем тоньше его слой, тем быстрее и больше он отдает тепла. Такой пол быстрее нагревается, создавая комфортные условия для живущих в доме.

Паркет менее надежен, потому что подвергается воздействию высоких температур и перепадам давления. Это капризный материал, поэтому за ним нужен тщательный уход и достаточная влажность.

Схема с теплообменником

100% теплотехников скажут, что не нарушая закон можно создавать теплые полы в квартире с индивидуальным отоплением.

Несмотря на запрет коммунальщиков о внесении любых изменений в централизованную отопительную систему, специалисты придумали такую схему, при реализации которой будет создана автономная СО, где в роль теплогенератора будет выступать бак косвенного нагрева (буферная емкость, теплоаккумулятор), теплообменник.

Данная система никак не затрагивает конструкцию центральной СО, не изменяет давление и не повышает гидростатическое сопротивление. Цифрами обозначено следующее оборудование:

• 1 Циркуляционный насос
• 2 Трехходовой смеситель
• 3 и 4 Шаровые краны
• 15 Группа обвязки теплообменника в которую входят: обратный клапан; шаровый кран с грязевиком.

Собрать Теплый пол от отопления в квартире своими руками по данной схеме по силам любому домашнему мастеру. Для более четкого понимания процесса сборки рекомендуем посмотреть видео по теме:

Варианты подключения

Подключить теплые полы в частном доме можно как к однотрубной, так и двухтрубной системе отопления с насосом. При этом монтируется оборудование чаще всего по следующим схемам:

1. От центрального отопления.
2. Напрямую от котла.
3. С 3-х-ходовым клапаном.
4. С узлом подмеса.

Разберем особенности и принцип работы каждого варианта.

От центрального отопления

В отличие от многоквартирных домов в частном жилище, оснащенном централизованной системой обогрева, подключение теплого пола допускается. Однако для этого потребуется сделать разрешение.

В частном доме допускается подключать контур подогрева пола от централизованного теплоснабжения при получении специального разрешенияИсточник otoplenieblog.ru

При этом должны быть выполнены 2 требования:

• Поступающая в трубопроводный контур из центральной магистрали горячая вода должна быть нагрета не выше 55°C. В противном случае система и полы будут испорчены.
• Эксплуатация теплоносителя не должна приводить к охлаждению батарей. Иначе это приведет к общему охлаждению помещения и низкой эффективности данного способа обогрева.

Именно по этой причине не разрешается устанавливать систему водяного обогрева от центральной системы в квартирах. Так как это приведет к охлаждению отопительных приборов у соседей.

Напрямую

Непосредственное подключение системы теплого пола к котлу отопления с насосом можно выполнить как по однотрубной, так и по 2-х-трубной схеме. При этом возникают следующие особенности:

1-трубная.

Схема отопления с одной трубой подразумевает последовательное подключение потребителей. Поэтому теплоноситель, переходя из 1-го контура во 2-ой и т. д. по цепи, успевает существенно остыть.

1-трубная схема теплого пола допускается в помещении небольшой площадиИсточник education-web.ru

Соединять таким способом отдельные контуры в полах, например, с переходом из одной комнаты в другую, неэффективно. Так как теплоноситель будет уже существенно охлажден. Единственно правильный вариант для такой схемы – это подключение единственной ветки для обогрева пола от радиаторной обратки.

2-трубная.

Схема характеризуется параллельным соединением потребителей. Реализуется, например, когда в каждую комнату будет отдельно подходить прямая и обратная магистраль. Такой вариант характеризуется эффективностью, хотя и дороже.

Прямое подключение возможно при 2-х условиях:

1. В качестве источника нагрева воды используется газовый конденсационный котел. Так как при низкотемпературном режиме он проявляет высокий КПД.
2. Включение в схему буферной емкости, в случае, если используется любой другой тип отопительной установки. Она позволит снизить температуру теплоносителя без вмешательства в настройки агрегата.

Недостаток прямой схемы выражается в недостаточной силе обогрева в период сильных холодов. В таком случае рекомендуется совмещать ее с батареями.

2-трубная схема позволяет подключать несколько независимых контуров для подогрева полаИсточник akvahit.ru

С 3-х-ходовым клапаном

Когда в качестве нагревателя водяного теплого пола используется обычный газовый или электрический котел, применяется схема подключения с 3-х-ходовым клапаном. При этом система, как правило, комбинированная, включающая в себя следующие компоненты:

1. Батареи с разогретой до 70-80°C водой.
2. Контур обогрева пола, в котором температура теплоносителя должна быть ниже в 2 раза.

Снижение температуры теплоносителя на входе в контур подогрева пола осуществляется установкой 3-х-ходового клапана на подающую ветку. Здесь горячая вода смешивается с холодной, поступающей из обратки контура.

Минус способа проявляется в невозможности регулировки потока, что сказывается на резких перепадах температуры контура. Решается недостаток увеличением толщины бетонной стяжки. Плюсы выражаются в простоте и доступности схемы. Применяется она, прежде всего, для больших площадей.

3-х-ходовый клапан обеспечивает нужный уровень нагрева для системы подогрева полаИсточник ytimg.com

Узел подмеса

Еще один эффективный способ подключения теплого пола к котлу отопления заключается в установке специального смесителя с насосом. Монтируется он так же, как и 3-х-ходовый клапан. Однако в отличие от него узел подмешивает остывший теплоноситель к горячему уже в заданных пропорциях.

Благодаря этому устраняется недостаток выше рассмотренного варианта. То есть в контур обогрева для пола поступает вода строго заданной температуры. При этом недостатки способа проявляются в больше стоимости и ограниченности по площади до 200 м².

Укладка теплых полов от отопления

В старых квартирах все начинается с демонтажа всех напольных покрытий. Если в комнатах эту процедуру как-то перенести можно, то при наличии плитки в ванной комнате, туалете или кухне это может стать головной болью. Тем не менее, покрытие нужно снимать.

Следующий этап — выравнивание. Ровный пол — условие для нормальной работы системы водного пола: при наличии перепадов образуются зоны застоя теплоносителя, которые могут даже привести к неработоспособности системы. Если есть небольшие огрехи — выровняйте их при помощи тонкого слоя раствора. Если пол ровный, нужно просто заделать имеющиеся дефекты (трещины, ямки и т.д.). Есть еще один способ — нанести тонкий слой крупнозернистого песка и разровнять его.

Затем по периметру комнаты приклеиваете демпферную ленту. Одну часть крепите к стене (если поверхность гладкая — клеите, если шершавая — прибиваете монтажными дюбелями), второй оказывается на полу. Демпферная лента предотвращает появление трещин при температурном расширении.

Укладка демпферной ленты

Теперь важный этап — теплоизоляция. Чаще других для этих целей используются экструдированный пенополистирол в плитах или фольгированный вспененный полиэтилен. Есть еще специальные полистирольные плиты для теплых полов, на поверхности которых уже имеются направляющие. Но с такими плитами используются только металлопластиковые трубы — они разработаны под них, полиэтиленовые трубы в них не фиксируются.

Укладывают теплоизоляцию плотно, без зазоров. Любой зазор — мостик холода, через который будет уходить тепло. Потому  тщательно подгоняем материалы один к другому. Места соединения проклеиваем металлизированным скотчем.

Закончив с теплоизоляцией, кладут направляющие — решетки с ячейками, к которым крепятся пластиковыми хомутами трубы. Для средней полосы России расстояние между двумя соседними трубами в контуре — 15см. Для регионов, расположенных южнее можно шаг увеличить, но делать его больше 30см не стоит: тогда пол ощутимо имеет разную температуру. Вообще шаг укладки труб может быть разным. Рекомендуют поступать таким образом:

• для холодных зон в комнате (возле дверей, окон, наружных стен с недостаточным утеплением) использовать шаг 10см;
• для середины комнат с нормальным уровнем теплопотерь — 20см;
• для холодных комнат или для тех, где нужны температуры выше, — 15см;

• места, где будет стоять мебель, стараются обойти или прокладывать трубы с шагом 30см.

Стяжку заливают на заполненной системе. Сначала выставляют маяки, так, чтобы сверху труб был слой бетона 5-6см. Затем заливают раствор и выравнивают его правилом. Бетон используют с мелкозернистым наполнителем. Марка 200. Выровняв стяжку, оставляют на 3-4 недели. Только после истечения этого срока можно укладывать напольное покрытие и начинать использовать комнату.

Теперь как сделать теплый пол от отопления вы знаете. Технология не самая простая, но и не самая сложная. Вполне можно справиться своими силами, без привлечения специалистов.

Какой теплый пол выбрать?

Здесь многое зависит от различных параметров и условий. Для примера, особое значение играет площадь помещения, а также его расположения.

Если речь идет о частном доме, то здесь можно рассматривать любой вид теплого пола, но лучше все же предварительно оценить целесообразность каждого отдельного варианта, чтобы подобрать наиболее оптимальный. Что же касается квартиры, то здесь придется столкнуться с особыми ограничениями.

Крайне важно понимать и целевое предназначение системы отопления напольного типа. Если требуется дополнительное отопление, то можно присмотреться к матам или пленочному полу

Если же теплый пол должен будет выполнять роль основного отопления, то логично рассматривать водяную систему или нагревательный кабель высокой мощности.

В приоритете должно находиться и качество продукции. Не стоит слепо доверять рекламе и покупать системы неизвестных ранее производителей. Лучше всего довериться сертифицированной продукции, которая при правильном использовании сможет прослужить годами.
