Технология стяжки теплого пола по грунту

Пол по грунту на ленточном фундаменте — Фундамент своими руками

Достаточно распространенной практикой в частном строительстве является пол по грунту на ленточном фундаменте. Особую популярность этот вариант получил благодаря своим многочисленным достоинствам, среди которых экономичность и простота в возведении, ведь для его обустройства не требуются дорогостоящие материалы и тяжелая техника.

Использование в ленточном фундаменте технологии «полы по грунту»

Весь процесс можно отобразить в нескольких шагах:

  • Мне нужно было слой щебня покрыть песком, слой примерно 10 см.
  • Затем на песок я наложил пленку пвх для обеспечения гидроизоляции.
  • Уложил сверху арматурную сетку толщиной 10, так как предположительная нагрузка по моим подсчетам была небольшой.

Сетку, состоящую из арматуры, я связал проволокой, но можно было также заварить её при помощи сварки. После этого, арматурную сетку я поднял над слоем песка. Делают это для обеспечения образования защитного слоя, который мог бы защитить арматуру от влияния внешней среды. Находящаяся в бетоне, арматура нужна для равномерного распределения нагрузки.

Заливка и технология

Если говорить о толщине заливки бетона, то я сделал её толщиной 20 см, а сетку из арматуры приподнял на 4 см от поверхности. Как только сетка была приподнята, я начал процесс заливки бетона. Я использовал в работе бетон марки м 200.

Я знал, что для того чтобы правильно рассчитать объем бетона для заливки из бетона полов по грунту, ленточный фундамент, я умножил S-пола на толщину заливки и прибавил 5 % объема на запас.

Подготовка основания пола по грунту

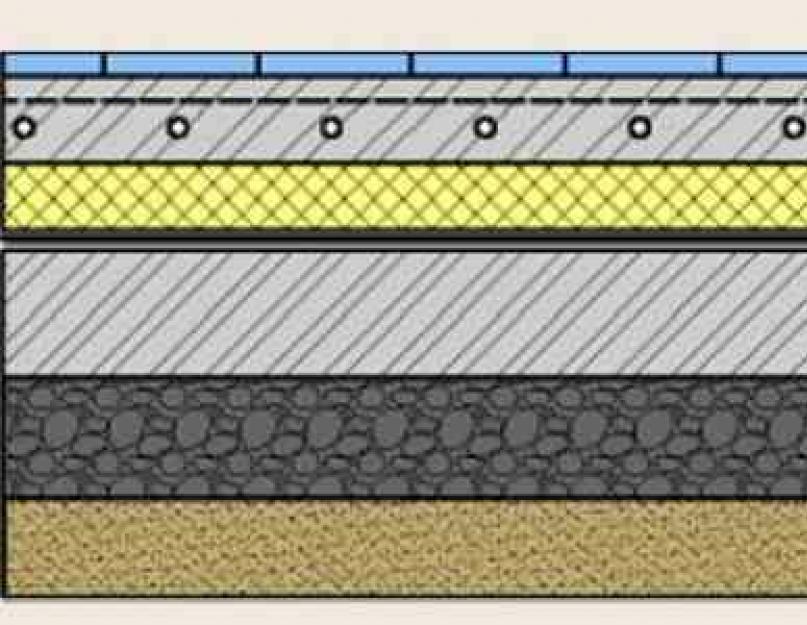

Схема устройства пола по грунту.

Будущий теплый пол начинается с выбора основания пола по грунту. Основанием по грунту может быть несколько вариантов. Первый это крупный речной песок, насыпанный слоем не менее чем в 30 см, вместо снятого слоя грунта. Такая толщина песка вполне обоснована, дело в том, что именно на 30 см поднимается влага при капиллярном просачивании вверх, поэтому толщина в 300 мм – это минимальная из возможных, меньше делать просто бессмысленно. Единственная сложность с таким песком заключается в том, что приобрести крупнозернистый речной песок для основания грунта довольно сложно, не везде он доступен, к тому же вывоз такого же объема грунта со своего участка под будущий пол, тоже удовольствие сомнительное.

Поэтому вторым вариантом подготовки основания пола по грунту является оставление того же самого грунта, что и был. Но только если этот грунт состоит не из чернозема или торфа, два последних варианта категорически не подходят в качестве основания под утепление пола по грунту. Слой насыпного грунта имеющего рыхлую структуру толщиной меньше 200 мм необходимо просто утрамбовать. А если предусматривается толщина свыше 200 мм, то необходимо добавить в грунт щебень, размером порядка 20-40 мм и тщательно провести трамбовку данного основания под пол. Для обеспечения должной рыхлости необходимо добавить в грунт немного влажного песка.

Третий вариант подготовки основания пола по грунту – это утепление керамзитом. Керамзитом можно существенно улучшить изоляционные свойства основания, и это будет способствовать максимальному утеплению. Ведь изоляционные свойства керамзита в 2,5 раза выше чем у дерева и в 10 чем у кирпичной кладки. Так что как утеплитель керамзит очень удачный выбор при строительстве своего дома. Керамзитом засыпается слой толщиной около 10-15 см, и в дальнейшем вся технология аналогична предыдущим вышеприведенным разновидностям.

Полусухая стяжка

Главной отличительной особенностью полусухой стяжки, является использование состава меньшей влажности, а именно — со значительно меньшим количеством воды в растворе. Качество раствора легко проверить руками.

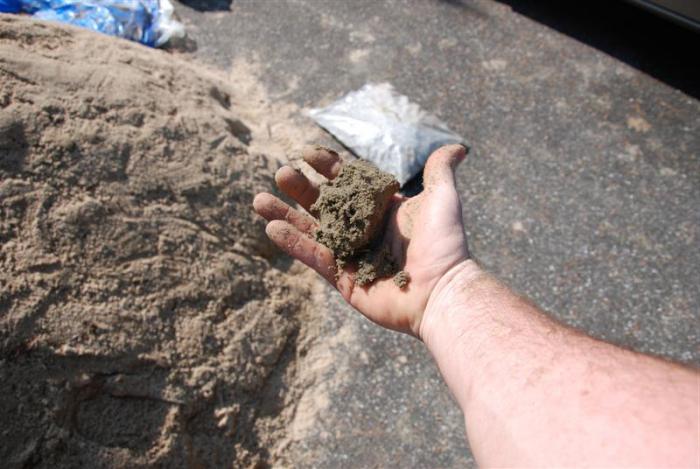

Небольшое количество смеси зажимается в кулаке. Из полученного комка не должна течь вода, и он не должен рассыпаться. На фото состав правильной консистенции.


Состав полусухой стяжки, сжатой кулак не должен выделять воду и рассыпаться

Полусухая стяжка имеет некоторые преимущества перед бетонной заливкой:

  • более низкая стоимость;
  • легкость при выравнивании поверхности;
  • тепло и звукоизоляционные характеристики такого пола значительно выше;
  • не усаживается при высыхании;
  • период готовности значительно короче.


Система отопления смонтирована в полусухую стяжку

Пошаговое руководство

Для качественного выполнения процесса необходимо строго соблюдать правила устройства теплого пола по грунту:

  • Снимают верхний плодородный слой, убирают крупный мусор и камни. Выравнивают и утрамбовывают дно получившегося котлована. Это будет основа для укладываемых слоев, поэтому уровень лучше всего проверить с помощью нивелира.

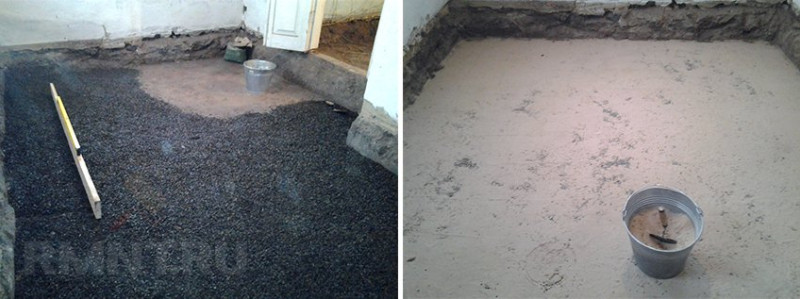

  • Далее засыпают слой песка, причем для отсыпки подходит любой песок. Его необходимо хорошо утрамбовать и выровнять по уровню.
  • Следующим слоем в составе теплого пола с водяным отоплением является керамзит или щебень. Однако следует помнить, что щебень характеризуется меньшей теплопроводностью. Камни лучше брать небольшого или среднего размера. Уплотнять нужно долго, пока поверхность не станет почти монолитной.
  • Теперь пришла очередь предварительной стяжки, для изготовления которой можно воспользоваться двумя вариантами. В первом случае песок и щебень проливают жидким раствором из песка и цемента в соотношении 2:1. Во втором случае заливают черновую стяжку толщиной 5-7 см с укладкой армирующей сетки. Этот вариант считается более надежным, способным выдерживать существенные нагрузки.
  • После схватывания стяжки и застывания бетонного раствора переходят к укладке гидроизоляционного слоя. В большинстве случаев для этого используется полиэтиленовая пленка толщиной 200 микрон, уложенная в два слоя.

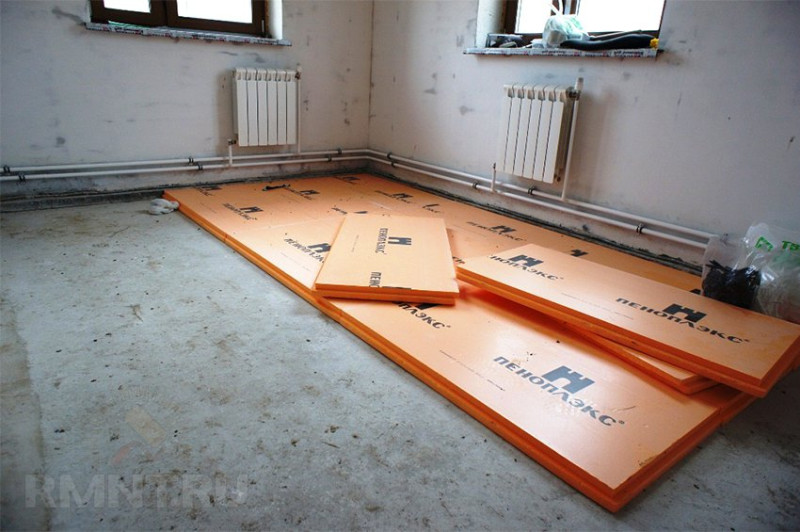

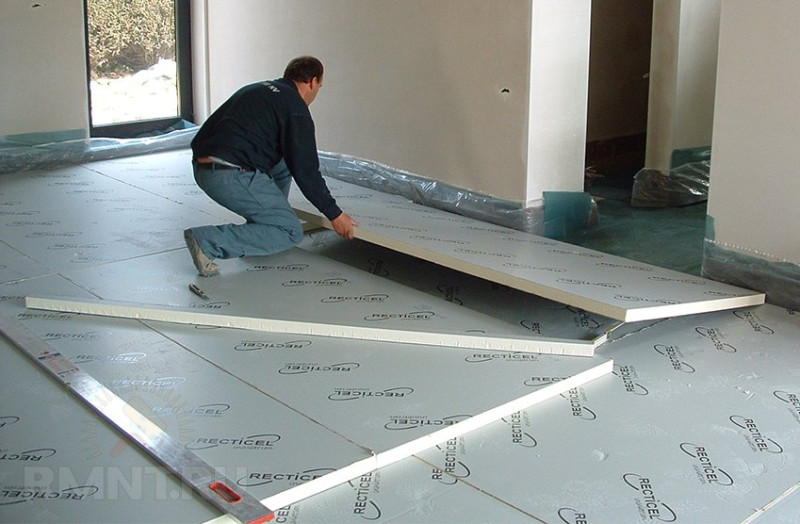

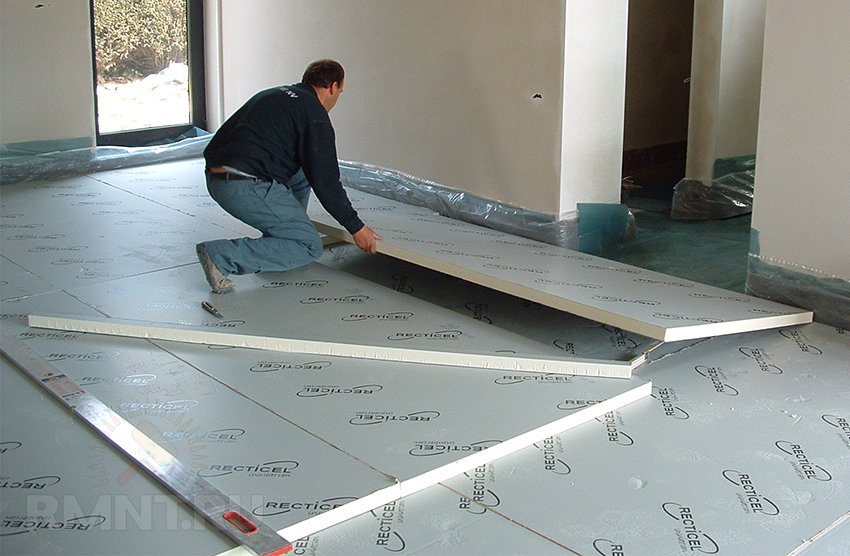

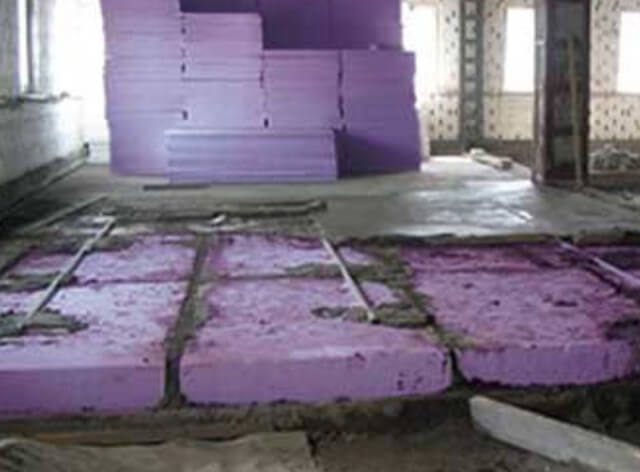

  • На гидроизоляцию укладывают плиты пенополистирола, места стыков обязательно проклеивают скотчем для предотвращения протекания раствора.
  • Сверху необходимо уложить металлизированную гидроизоляцию.
  • Затем приступают к монтажу системы «теплый пол». Устанавливают крепежные элементы, прокладывают кабель и нагревательные трубки.

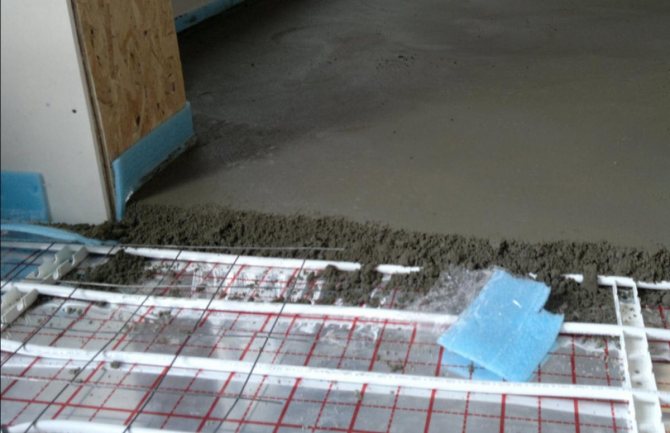

  • Всю конструкцию теплого пола по грунту заливают армированной стяжкой теплого пола.

Перед тем, как сделать теплый пол в частном доме, нужно учесть все нюансы. Толщина каждого слоя определяется климатическими условиями региона, для более холодной местности требуются толстые слои пирога, для южных регионов пласты могут иметь толщину от 2 до 5 см. Тщательное уплотнение и выравнивание слоев является залогом более качественного и долговечного теплого пола. Для трамбовки слоев теплого пола по грунту своими руками можно использовать ручные приспособления, однако механизированный процесс позволяет добиться максимальной эффективности.

Достаточно важным моментом в схеме обустройства водяного теплого пола является гидроизоляция и теплоизоляция фундамента. Предполагается обработка гидроизоляционным материалом поверхности основания до начала всех работ. Кроме того по периметру рекомендуется уложить пенополистирольные плиты, которые станут препятствием на пути холодного воздуха внутрь.

Нюансы технологии

Согласно технологии перегородки должны опираться на собственный фундамент. Для лестничных маршей и тяжелых отопительных приборов заливаются плиты или ростверки по сваям. Однако индивидуальные застройщики эти технологии часто нарушают, возводя легкие перегородки на полах по грунту. В этом случае конструкцию следует заранее усилить ребрами жесткости в сторону грунта:

  • в местах прохождения перегородки создается разрыв в утеплителе;
  • в получившуюся полость устанавливается арматурный каркас по аналогии с ленточным фундаментом.

Если толщина теплоизоляционного слоя недостаточна, основание под ребром жесткости дополнительно заглубляется на 20 – 40 см. Это позволяет обеспечить непрерывность слоя утеплителя и исключить мостики холода.

Таким образом, бюджет пола по грунту можно корректировать на этапе проектирования в зависимости от имеющихся средств и геологических условий. Все работы доступны для самостоятельного исполнения для домашнего мастера с минимальным опытом строительства

Особенности конструкции

Порядок расположения слоев

При возведении ленточного фундамента или фундамента с ростверком небольшой высоты возможно использование полов по грунту – конструкции, состоящей из следующих слоев:

  • песчано-щебеночной подушки, предназначенной для стабилизации слоя бетона и защиты его от подземной влаги
  • стяжки (бетонной подготовки, подбетонки): согласно рекомендациям СНиП, в средней полосе России достаточно обустройства слоя толщиной 5 см
  • рулонной гидроизоляции
  • слоя утеплителя
  • бетонного подстилающего слоя толщиной 1 см
  • чистых полов: в качестве них можно использовать, к примеру, плитку, линолеум или ламинат; допускается и применение классического основания в виде деревянных полов по лагам

В отличие от плитного фундамента, стяжка в полах по грунту в частном доме не делается слишком толстой. Ведь она должна выдерживать нагрузку лишь веса мебели, бытовых приборов и прочих вещей, находящихся в доме. 2 слоев стяжки: черновой, настилаемой сразу же после подушки, и чистовой, верхней, будет вполне достаточно. Изготавливают подобное основание только после возведения самого строения.

Плавающая стяжка

Существует два вида полов по грунту. Они могут:

  • привязываться к ленточному основанию;
  • изготавливаться в виде плавающей стяжки, не связанной с фундаментом

Каждая из этих конструкций обладает как достоинствами, так и недостатками. При жесткой связке с фундаментом стяжка, лежащая прямо на фундаменте, усадки дает меньше, поэтому не растрескивается. Но при проседании фундамента она может просто «повиснуть» в воздухе. Хотя при качественном армировании основания это не такая уж большая проблема. Избежать опускания плиты поможет обратная засыпка не грунтом, вынутым из котлована, а специально завезенными нерудными материалами, песком и щебнем.

При использовании плавающей стяжки при усадке основания или подвижках грунта напряжение не будет передаваться на бетонную плиту, и трещин в полах не возникнет. Однако она может «играть» сами по себе, что часто приводит к дефектам – растрескиванию или появлению щелей между ними и стеной. Поэтому при заливке пола по фундаменту существенное значение имеет прочность бетонного раствора и использования качественной арматуры.

Достоинства и недостатки

Достоинств у бетонных полов по грунту в частном доме немало. Перечислим основные:

ПЛЮСЫ:

  • возможность использования на большинстве видов почв
  • минимальный расход бетона и, как следствие, небольшая стоимость
  • достаточная устойчивость к силам морозного пучения
  • благодаря тщательному утеплению в доме с подобным основанием в зимний период легче поддерживать плюсовую температуру, так как стяжка с проложенным внутрь теплоизолятором способна хорошо аккумулировать тепло, в результате снижаются расходы на обогрев здания; достаточно лишь хорошо теплоизолировать цоколь и отмостку
  • такие полы не нуждаются в вентиляции и ежегодной просушке
  • в отличие от деревянных полов, они не требуют периодической замены прогнивших балок

МИНУСЫ:

  • К минусам можно отнести сложность ремонта коммуникаций. Поэтому в бетон следует обязательно заложить дублирующие гильзы, в которых располагаются дополнительные системы канализации и водоснабжения. Их можно будет быстро и без проблем подключить в случае засорения основных коммуникационных систем.
  • Еще одним недостатком подобных оснований является отсутствие цокольного этажа. Однако подпол в частном доме вполне можно организовать в другом подсобном помещение.

Некоторые застройщики, рекламирующие свои собственные услуги, утверждают, что под подобными полами будет постоянно влажно. Но в случае обустройства качественного дренажа, ливневки и отвода паводковых и грунтовых вод скопления влаги вполне можно избежать.

Пол, устраиваемый на грунте

Геотекстиль, широко рекламируемый в последние годы, под слоем песчаной подушки будет не только неуместен, но и вреден. Он не даст грунту как следует уплотниться, в результате чего эффективность полов по грунту сведется к нулю. Дренажные свойства этого материала пригодятся лишь при прокладке коммуникаций.

Естественная вентиляция в частном доме: устройство, схемы, обустройство своими руками (Фото & Видео)

Создание бетонного основания

Заливка армированного бетонного основания обязательна для создания прочного высококачественного пола (детальнее: «Как сделать бетонный пол в частном доме своими руками — инструкция»). Лучше всего разметить поверхность под заливку посредством реек 5-сантиметровой ширины и в 2 метра длиной. Стоит придерживаться шага между ними около 1 метра, что позволит заливать раствор полосами. На центр комнаты укладывается квадратный метр армированной сетки толщиной в 3 сантиметра. По периметру комнаты стык основания со стенами проклеивается демпферной лентой.

Делается это таким образом, чтобы она выступала на пару сантиметров над уровнем будущей бетонной стяжки. Использовать лучше всего бетонную смесь марки М100. Заливка начинается из дальнего угла комнаты противоположного тому, где располагается входной проем. Полосы заливают последовательно, а по факту высыхания смеси рейки, использованные для разметки, вынимаются и швы заполняются раствором. Стяжку накрывают полиэтиленом и регулярно смачивают для лучшего закрепления и достижения максимальных кондиций.

Подготовка грунта

При устройстве тёплого пола по грунту готовится «пирог», толщина и наполнение которого определяются в индивидуальном порядке. Но эти данные важны уже на первом этапе работы, чтобы при необходимости углубить земляной пол и не жертвовать высотой помещения.

В общем случае грунт снимается на 30–35 см ниже уровня планируемого напольного покрытия, принимаемого за нулевую точку. Поверхность тщательно выравнивается в горизонтальной плоскости, по слою геотекстиля проводится подсыпка несжимаемым материалом, в большинстве случаев для этого используют ПГС.

После тщательного ручного трамбования подсыпки проводится подготовка бетоном низкой марки. В целях дополнительной теплоизоляции этот слой может состоять из лёгкого керамзитобетона

Важно, чтобы поверхность была выведена в общую плоскость, расположенную ниже нулевой отметки на толщину пирога плюс ещё около 10–15 мм.

Для чего нужна заливка теплого пола стяжкой?

На основание или перекрытие укладываются водяные трубы, в подсобных помещениях дополнительно хозяйственные коммуникации. Этот «пирог» заливается монолитной стяжкой.

Она проводится после укладки и проверки систем, обеспечивает:

прочность поверхности;
защиту элементов нагревания от нагрузки сверху и повреждений;
важное свойства – это накопление, распределение, равномерная отдача тепла вверх, что снижает затраты на энергоносители;
надежное основание под настилание полового покрытия.

Толщина монолитной стяжки 70-100 мм, толщина водяных труб в этот расчет не входит. В комнате, где будет проводиться монтаж отопления, проводится двойная стяжка: черновая (20-30 мм) под трубы, финишная (30-40 мм) над ними. Чем толще слой, тем  стабильней отопительный режим.

Заливка водяного теплого пола

Черновая стяжка наносится для выравнивания основания, на которое будет уложена система отопления.

Недостатки пенопласта

Пенопласт – материал далеко не идеальный, он имеет и собственные недостатки, о которых нужно знать, чтобы уже сделать собственный вывод – покупать или нет такой материал для утепления пола. Основные из них следующие.

  1. Невысокие показатели прочности. Материал легко повредить или сломать. Но при этом его легко и резать.
  2. Материал боится воздействия лака или краски – он разрушается из-за них.
  3. Это не дышащее покрытие, хоть и само по себе полное воздуха.
  4. Если в доме заведутся мыши или крысы, то они могут сильно испортить данный вид утеплителя. Поэтому лучше всего пенопластовые блоки покрыть штукатуркой.
  5. Это – не экологичный материал, и если его поджечь, он выделяет в воздух огромное количество ядовитых паров. Но сам по себе пенопласт абсолютно безопасен для человека.
  6. Каркас все-таки создавать для пенопласта нужно, но в случае с данным материалом его сделать можно не таким мощным, как при использовании той же минваты.

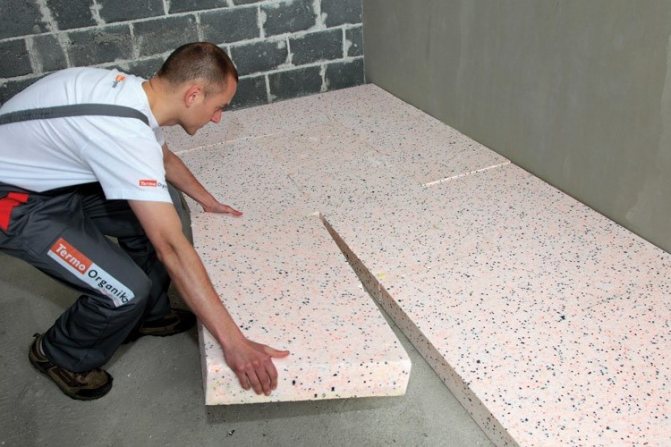

У применения пенопласта для утепления пола есть свои недостатки

Технология монтажа пирога теплого пола

  • перед тем как осуществлять монтаж, необходимо провести некоторые предварительные работы, о которых мы говорили ранее.
  • затем разравнивают поверхность грунта и тщательно его трамбуют.
  • засыпают толстый слой песка (для этих целей подойдет практически любой песок). Для лучшего уплотнения многие рекомендуют полить его водой.
  • для защиты от влаги и холода, насыпают на утрамбованный песок слой щебня или керамзита высотой около 10 см;
  • выполняют черновую стяжку, при желании также можно использовать армированную сетку.
  • Поверх черновой сяжки укладывают слой гидроизолирующего материала, в качестве которой может быть использована простая полиэтиленовая пленка.
  • На следующем этапе монтируется утеплитель.
  • На утеплитель кладется армирующая сетка и делается чистовая стяжка. Нужно помнить, что для стяжки необходимо брать чистый речной песок, щебень для этого подойдет мелкий. Все слои пирога кладутся к стенам без зазора, за исключением чистовой стяжки.

Устраиваемые полы по грунту — это один из самых удачных вариантов, который снижает затраты на их возведение, экономит время и трудозатраты. А грамотно обустроенный пирог теплого пола обеспечит тепло, комфорт и уют в доме на долгие годы.

Плиты перекрытия на газобетонные блоки: укладка и опирание

Дома из газосиликатных блоков популярны благодаря быстрому возведению, низкой стоимости и не требовательны к использованию специальной подъемной техники. Перекрытие в доме должно распределять нагрузки на стены и увеличивать жесткость конструкции. А для первого (пол) и последнего (потолок) этажей ещё и обеспечивать теплоизоляцию. Одним из простых и надежных вариантов будет использование готовых плит перекрытия на газобетон.

По материалу изготовления плиты подразделяются на:

  • железобетонные;
  • газобетонные.

Железобетонные пустотные плиты

Это самая популярная и доступная разновидность плит.

Раньше использование массивных перекрытий из железобетона было недоступно в строительстве частного дома из-за их дороговизны и большого веса, требующего использования спецтехники для доставки и подъема. Сейчас таких проблем не возникает, а подъемный кран или манипулятор стали привычным явлением в малоэтажном строительстве.

Пустотные плиты из железобетона имеют дополнительное облегчение в виде сквозных отверстий-камер, а сами делаются из тяжелых марок бетона с применением армирования, что обеспечивает необходимую жесткость и прочность. Такое перекрытие обладает рядом неоспоримых преимуществ:

  • Легкость конструкции в сравнении с монолитной плитой; пустоты значительно снижают вес изделия, а значит их можно смело применять в постройках из газобетона до 3-х этажей включительно.
  • Высокая прочность, которая обеспечивается внутренними полостями, арматурой и высококачественным бетоном. Несущая способность плит такого типа от 800 кг/м2.
  • Упрощенная установка и возможность монтировать на основания любой формы. Размер плиты может быть 6 и 9 метров, что существенно расширяет возможности для планировки.
  • Внутренние полости можно использовать для размещения коммуникаций и проводки.
  • Хорошая шумоизоляция.

Устройство железобетонных перекрытий потребует монтажа армопояса по всему периметру. Он может быть выполнен монолитным с использованием опалубки и арматуры толщиной от 10 мм. Ширина пояса не меньше 150 мм – расстояние, на которое будет опираться плита. Благодаря этому снижается нагрузка на стены, исключаются локальные напряжения, вызванные давлением верхнего этажа и самой плитой.

Маркировка

По конфигурации полостей плиты подразделяют:

  • ПК – с круглыми пустотами, опирается на 2 стороны;
  • ПКТ – с круглыми полостями, опирается на 3 стороны;
  • ПКК – с круглыми пустотами, укладывается на 4 стены;
  • ПКТ – с круглыми полостями, монтаж на 2 торцевые и 1 длинную стороны;
  • ПГ – с грушевидными пустотами; толщина – 260 мм; опора на 2 торца;
  • ПБ – изготовленная без опалубки, способом непрерывной формовки; ее толщина – 260 мм, диаметр отверстий 159 мм; изделие ставят на 2 торцевые стороны.

По размерам полостей и толщине плиты подразделяют на следующие типы:

сплошные однослойные:

  • 1П — плиты толщиной 120 мм.
  • 2П — плиты толщиной 160 мм;

многопустотные:

  • 1ПК — плиты толщиной 220 мм с круглыми пустотами диаметром 159 мм.
  • 2ПК — плиты толщиной 220 мм с круглыми пустотами диаметром 140 мм.
  • ПБ — плиты толщиной 220 мм беэопалубочного формования.

Выбор труб для системы теплого пола

Схема устройства бетонного пола по грунту.

Рассматривая систему установки теплого водяного пола, следует знать, что сама система обогрева монтируется в цементно-песчаной стяжке. Прежде чем приступать к установке теплого пола, нужно внести уточнение об используемых для этого трубах. Водяной пол может состоять из любых видов труб: металлопластиковых, полиэтиленовых, оцинкованных, медных и др. В настоящее время особенно популярны первые два вида. Качество труб определяется по плотности материала изготовления. Они должны быть проверены также на целостность и текучесть.

Конструкция водяного пола может иметь различную толщину, в пределах от 5 до 15 см. Это будет зависеть от диаметра труб, толщины утеплителя, высоты стяжки, мощности системы и от других показателей. Перепады поверхности по высоте не должны быть больше 0,5 см.

Видео описание

Последовательность монтажа чернового пола из досок в видео: Дощатый пол монтируют на опорную систему из продольных балок и поперечных брусьев. Внутри помещения вдоль стен из кирпичей выкладывают столбики. Все свободное пространство между опор засыпают керамзитом. Для вентиляции между засыпкой и дощатым полом оставляют 10-15 см.

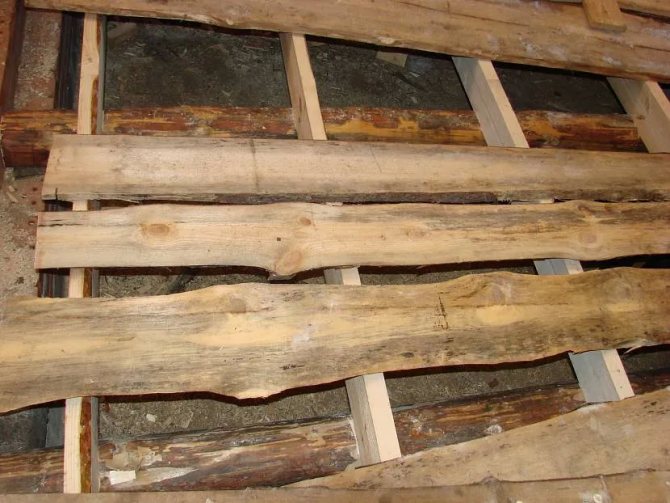

На столбики устанавливают систему лаг. Высота опор выравнивается по уровню. Поверх брусков настилают дощатый черновой пол. Доски устилают:

  • гидроизоляционной плёнкой;
  • утепляющей подложкой;
  • отделочным материалом (ламинированным покрытием, линолеумом, ковролином).

Существует несколько вариантов создания пирога пола по деревянным балкам первого этажа. В старину лаги сооружали из толстых прямых брёвен.

Строительный материал обрабатывали смолой. Такая пропитка обеспечивала защиту от почвенной влаги, насекомых, гнилостных бактерий.


Пол на лагах Источник lestnitsygid.ru

Этот вариант конструкции состоит:

  • из глиняной подушки;
  • гидроизолирующей ткани, плёнки;
  • кирпичных опорных столбов;
  • брусьев и балок, соединённых между собой уголками либо любыми другими видами крепежа;
  • утепляющего материала.

Выбор утеплителя

Пирог пола с водяным обогревом состоит из утеплителя, плотно зажатого между двумя слоями цементно-песчаной стяжки. К самому утеплителю предъявляется достаточно узкий ряд требований.

Главным образом нормируется прочность на сжатие. Идеально подходит экструдированный пенополистирол плотностью от 3%, а также PIR и PUR-плиты как более пожаробезопасные. При желании можно использовать плиты минеральной ваты марки 225 по ГОСТ 9573–96. От ваты часто отказываются ввиду сложности её монтажа и необходимости укрывать утеплитель гидробарьером (полиамидной плёнкой). Характерно, что минимальная толщина плиты составляет 40 мм, в то время как при устройстве отражающего экрана из ЭППС толщина последнего редко превышает 20–25 мм.

Пенополимерные материалы также служат хорошим барьером на пути мигрирующей из почвы влаги, с ними не требуется устройство гидроизоляции. Многих может остановить сомнительная безопасность стирол-содержащего материала или цена более дорогостоящих плит с полной химической инертностью (PUR и PIR).

Толщина утеплителя определяется теплотехническим расчётом. Если в подготовке использовался бетон с керамзитом в качестве наполнителя, будет достаточно 10–15 мм ЭППС или 60 мм минеральной ваты. При отсутствии утеплённой подготовки эти значения нужно увеличить на 50%.
