Теплый пол в бане от банной печи: особенности, плюсы и минусы, монтаж

Монтаж водяного пола

Пирог (устройство пирога теплого водяного пола) для пола в бане укладывается так же, как и в доме:

гидроизоляция;
утеплитель;
отражающая фольга;
трубы (для водяных полов оптимальная схема укладки – спираль, т.к. она прогревает пол равномерно);
стяжка с уклоном в сторону стока и финишное покрытие.

Если монтаж производится по грунту, перед укладкой гидроизоляции нужно насыпать песчано-гравийную подушку или слой керамзита.

В сухих комнатах можно обойтись без стяжки:

выбрать в качестве утеплителя профильные маты (о матах для теплого водяного пола), уложить трубы в каналы, а сверху – финишное покрытие;
использовать плиты ДСП с фрезерованными каналами;
уложить трубы между лагами.

Стоило ли оно того?

Здравствуйте. Расскажу вам о ремонте, который я затеяла в квартире, которую мы купили совсем недавно. Квартиру смотрели один раз, понравилась. Уточню, что осмотр был всего минут пять. Думали, что ремонт не нужен. Поспешили и купили, собирались въехать сразу же, но, как говориться, не говори гоп… При первом посещении заметили, что обои порваны, потолки жёлтые и грязные, про кухню я вообще молчу. В страшном сне не видела такого. Но не об этом сегодня пойдет речь.

Оказалось, что квартире нужен, хотя бы, косметический ремонт. О капитальном я вообще молчу. Решили, что делать будем сами, хотя и выбора то особо и не было.

Первым делом оторвали старые обои и старые потолочные плиты. Убрали все плинтусы, линолеум. Сделали ещё очень много чего, но в этом посте хочу рассказать про потолок, говорят, начинать надо всегда с него.

Особенности водяного контура от печки

Когда печь используется вместо котла (котлы для теплого водяного пола), над топкой помещают теплообменник.

В этом качестве можно использовать бак или регистр (решетку из труб). От него делают разводку по всей постройке.

Для устройства водяного теплого пола от печки в бане нужен циркуляционный насос (подбор насоса для теплого водяного пола), иначе охлажденный теплоноситель поступать обратно в теплообменник не будет.

Без насоса можно обойтись только в одном случае: если поместить печь ниже уровня пола. Тогда система сможет работать на естественной циркуляции.

Для естественной циркуляции необходимо увеличивать диаметр труб (не менее 2,4 сантиметра, обычно теплые полы укладывают металлопластиковой трубой 1,6). Но, учитывая большую длину контура теплого пола, циркуляция без насоса даже при толстых трубах (о трубах для теплого водяного пола) будет медленной и неэффективной.

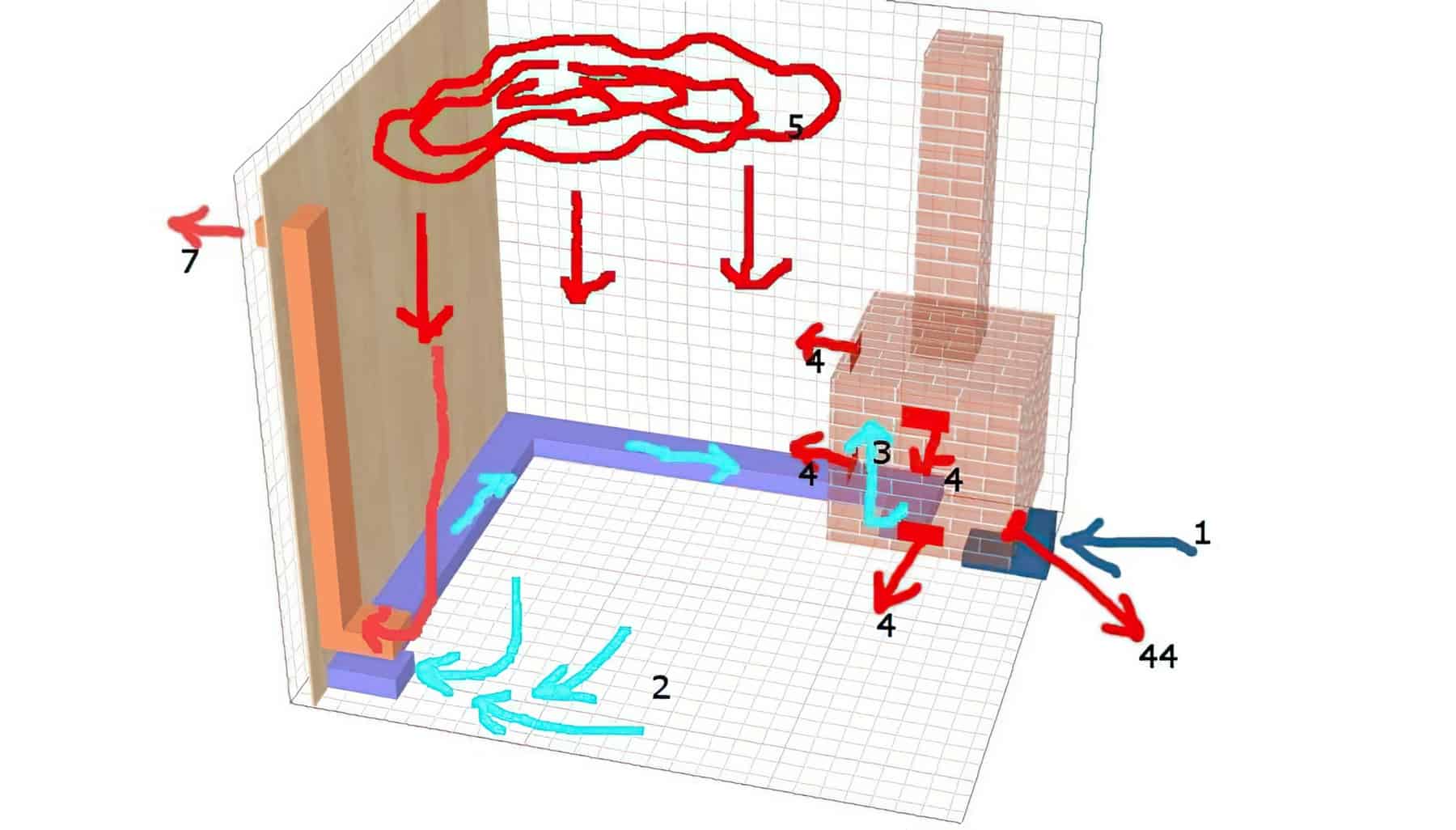

Схема теплого пола в бане от печки (не только в бане, в доме тоже) выглядит сложнее, чем система отопления радиаторами. У современных котлов температуру нагрева можно регулировать, у печи – нет.

Температура теплого пола не должна превышать 40 градусов (оптимально – 30), а на печи она будет разогреваться до кипения. Поэтому кроме насоса потребуется еще смесительный узел.

При монтаже нескольких контуров для разных комнат между котлом и полом устанавливают коллектор (монтаж коллектора для теплого водяного пола своими руками). К нему подключают вентили с термоголовками, двух- или трехходовые краны. По возможности, сервопривод. Эти приспособления позволят регулировать работу пола.

Т.к. поместить в печь теплообменник большого размера, как правило, невозможно, рядом с ней устанавливают аккумуляторный бак и соединяют с теплообменником металлическими трубами.

Объем бака зависит от площади обогреваемого помещения и теплоотдачи печи, но не меньше 100 литров. Емкость служит буфером: постоянный водообмен между накопителем и котлом препятствует закипанию теплоносителя.

Какой теплый пол лучше выбрать

Многие задаются вопросом: как сделать теплый пол в бане при низких затратах на реализацию проекта и хорошей эффективности системы? В зависимости от индивидуальных особенностей эксплуатации и технических особенностей помещения возможно применение разных типов утеплителей.

Выполнить монтаж теплого пола в бане своими руками является более дешевым и практичным подходом, но также можно допустить ряд ошибок. Любые неточности при проведении установки повлекут за собой выход из строя системы.

Кабельные и пленочные аналоги оптимально подойдут для утепления помещений большой площади. Покрытия отличаются высоким уровнем надежности, эффективностью, простотой при настройке. Проблемой может стать постоянное потребление электричества в процессе работы.

Независимо от выбора любого варианта теплого пола в баню система прослужит без сбоев и необходимости технического обслуживания. Применение качественных материалов и полное соблюдение правил монтажа позволит добиться максимального эффекта от работы системы.

Правила эксплуатации

Если зимой баня не эксплуатируется, воду сливают из контура или поддерживают плюсовую температуру внутри Рекомендации по использованию теплого пола от кирпичной печи мало чем отличаются от стандартных:

На зиму воду из труб нужно сливать. Если баней пользуются и в холодное время года, нужно установить другую систему обогрева.
Во время работы нужно следить за давлением в системе. Печь не оборудуется соответствующим датчиком и не контролирует эти показатели.
Перед запуском проверяют работу насоса и запорную арматуру. Нельзя допускать протечки.

Ремонт теплого пола сложен. Чтобы устранить протечку или другое повреждение, необходимо снять настил, разрушить стяжку, починить контур и повторить все отделочные работы заново. Это затратный и трудоемкий процесс.

Очередность монтажного процесса кабельного пола с подогревом

При укладывании этой разновидности пола применяют специализированный провод с большим удельным сопротивлением. Исходя из этого, происходит необычная передача электрической энергии к потребителю, а переустройство её в тепло.

Очередность установки тёплого кабельного банного пола собственными руками:

Если кладка нового пола происходит в старом помещении, то первым шагом будет снос старого покрытия для пола. Отслужившую поверхность снимают аж до перекрытия из бетона, после этого следует приступить к его восстановлению: заделывать бетоном все сколы и трещины, поровнять поверхность слоем раствора, или, если правильно – сделать стяжку.
После высушивания стяжки нужно приготовить место, в котором в последствии будет закреплен датчик температуры, к примеру, в мойке. Перед укладыванием ТЕНА, следует сделать процесс установки экранирующей сетки, которую можно зафиксировать несколькими скобками для большей надёжности.
Дальше выполняется установка ленты для монтажных работ, которую закрепляют к поверхности из бетона при помощи дюбелей. Перед этим должна быть подобрана схема расположения кабеля. Конкретно на ленту для монтажных работ накладуется и крепится провод нагрева. Крепят его не меньше чем спустя каждые 3 см, со строжайшим соблюдением таких правил:

Смотреть за тем, чтобы провод не пересекался, а его витки не соприкасались. Соприкосновение кабеля может вызвать короткое замыкание. После работ по укладке кабеля, нербходимо проверить его сопротивление на муфте. Если встречается отклонение параметра на 10-15%, то проблематику нужно решать немедленно, так как система хорошо работать не будет.

Пример кабеля для тёплого пола с подогревом

Оставить пустое пространство, не меньше 5 см, от поверхности стены до ТЕНА

Это немаловважно, так как этот показатель относится к пожарной безопасности. При соприкосновении кабеля с поверхностями из дерева, может возникнуть открытое пламя, что приведёт к пожару. Подсоединяем систему к источнику питания

Подсоединяем систему к источнику питания

Перед этим воздействием, нужно определиться с местом расположения термопреобразователя. Его необходимо уместить в гофриротрубу и поставить рядышком с местом подсоединения – это даст возможность сэкономить на проводах.

Важным элементом в схеме подсоединения пола с подогревом считается температурный регулятор. Он обязан быть размещён на расстоянии 70-80 см от пола. Меньше 30 см от напольного уровня его разместить нельзя. Термостат – это место соединения, благодаря этому к нему должны подходить такие провода: греющий кабель пола, питающий провод сети и температурный датчик. Провода от шины заземления можно просто объединить между собой при помощи клемм.

Правильная кладка кабеля для пола с подогревом

Последним шагом считается заливание стяжки и процесс установки покрытия для пола. Это может быть доска для пола, линолеум, ковролин или иной материал. Но необходимо не забывать, что между заливкой пола из бетона и процессом установки покрытия должно пройти не меньше одного месяца. Чтобы тепло распространялось одинаково по помещению, необходимо полностью залить провод нагрева, без пузырьков и прочих полостей.

После того, как провод будет полностью залит, нербходимо проверить его сопротивления, так как в процессе бетонирования он может быть повреждён. Большой минус тёплого электрического пола – это необходимость его капитального демонтажа в случае какой-нибудь неполадки.

Обустройство теплого пола в бане своими руками

Для жидкостного пола в парильне без надобности уменьшать высоту потолков, заранее продумывайте установку отопительной сети на первых этапах возведения, пока не залили фундамент.

Пошаговые работы:

Необходимо подготовить место на участке для последующей заливки стяжки.
Подсыпается песок, слой грунта утрамбовывается, а сверху кладется рубероид или полиэтиленовая пленка в качестве начального этапа гидроизоляции пола.
Для теплоизоляции в свою очередь, ставят бетонные блоки по всей площади, которые потом скрепляются прутьями арматуры.
На слой гидроизоляции (внутренний периметр стяжки) укладываются полистирольные плиты с обработкой стыков с помощью монтажной пены.
Закрывают все это экофолом с проклейкой границ скотчем.
Армирующая сетка прокладывается на расстоянии 3-4 см от уровня пола, а по ней проходят трубы (из пластика или металла).
Контур проводится улиткой или же змейкой. Первый вариант представляет собой спирали, которые сложнее делать, но нагрев осуществляется более равномерно. Змейка легко и быстро укладывается, при этом иногда есть жалобы от владельцев по поводу недостаточной прогреваемости помещений. Все индивидуально. Учитывайте технические параметры комнаты и суммарную площадь для нагревания пола. Отводка труб должна быть выше отметки основного пола на 50 см.
Следующий пункт – заливание стяжки (бетонный слой толщиной 10 см). Трубы надо размещать по центру выполненной стяжки, а чтобы она не трескалась, при замешивании смеси используют специальные пластификаторы.
В конце стяжка накрывается пленкой и опрыскивается водой пока не высохнет.
Когда отделка парилки завершена, ставятся коллекторы и термостаты, к которым подсоединяются трубы на вспененном подстиле с вентилями регулирования. Кроме этого устанавливается насос и оборудование для нагрева жидкости, и водяной пол в предбаннике от электрокотла готов.

Устройство системы

Схема водяного подогрева полов от банной печи, изначально не приспособленной для данной цели, работает при условии комплектации дополнительным оборудованием. Кроме печи и труб понадобится установка смесительного узла, теплообменника (аккумулятора горячей воды) и циркуляционного насоса.

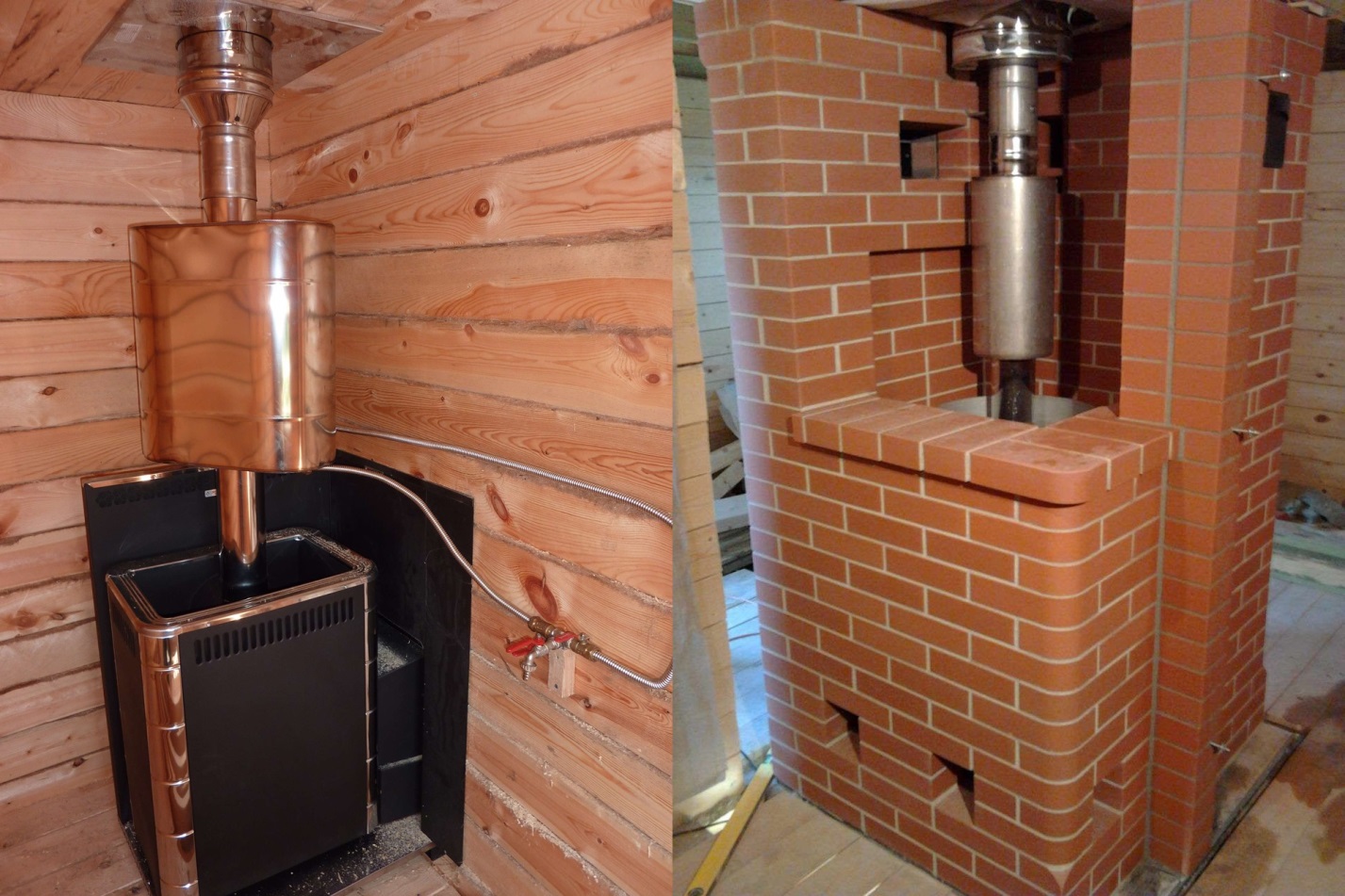

Банная печь с наружным теплообменником

Контуры

Выбор труб, формирующих тепловой контур, — первый ответственный этап, поскольку не любая труба годится. Для водяных тёплых полов можно использовать медные трубы или металлопластиковые, гофрированные из нержавеющей стали. Но предпочтение отдают трубам из сшитого полиэтилена повышенной термостойкости, гарантийный срок которых до 30 лет, и полипропиленовым, с гарантией до 50 лет. Контур из сшитого полиэтилена укладывают без стыков, швов, соединений — целым отрезком трубы. При длине контура до 60 м диаметр трубы не менее 16 мм. Контур до 90 м требует использования трубы не менее 20 мм.

Смесительный узел

Участок, где теплоноситель, достигающий температуры кипятка, смешивается с остывшей обраткой для охлаждения, так как кипящую воду запускать в контур нельзя. Регулировка температуры жидкости, подаваемой в контур – функция смесительного узла.

Смесительный узел для тёплого пола с насосом и расширителем

Теплообменник

Змеевик, регистр или ёмкость, где аккумулируется теплоноситель, — вот основные элементы теплообменника. По змеевику через теплообменник вода поступает в контур. Если печь оборудована баком с водой для мытья, то его можно использовать как накопитель для обогрева полов. Если же в систему будет залит антифриз, то необходимо будет оборудовать отдельный теплообменник, чтобы антифриз не попал в воду, подаваемую в мойку. Если расстояние от печи до кирпичной стены не позволяет установить накопитель с горячей водой рядом, то его выводят наверх, над печкой.

Насос

Циркуляционный насос обеспечит равномерное распределение и движение теплоносителя по системе. Водяные тёплые полы не смогут функционировать без дополнительного давления в контуре, поэтому варианты без подключения насоса не рассматриваются в принципе.

Циркуляционный насос

Подбирая насос, обращают внимание на производительность. Она должна быть тем выше, чем больше площадь обогрева и, следовательно, длиннее контур

Для отопления 80-100 м² достаточно прибора с производительностью 1,5 м³/час. Диапазон рабочей температуры насосов для системы отопления должен распространяться на минусовые показатели, если запланирована периодическая эксплуатация системы зимой. Многие модели способны перекачивать теплоноситель температурой до 110°С. Работают бытовые циркуляционные насосы от сети с напряжением 220 вольт.

Элементы системы «теплый пол»

Комплектация системы теплого пола, работающего от печи в бане, будет несколько отличаться от той, что используется в доме. К основным элементам относят следующее.

Таблица. Основные комплектующие для «теплого пола»

Иллюстрация	Описание
Контур для теплого пола	В качестве контура, по которому движется теплоноситель, используют трубы из сшитого полиэтилена, благодаря их повышенной термостойкости и длительному сроку службы. Трубы из полипропилена прослужат еще больше – около 50 лет. Трубы из меди или нержавеющей стали (в виде гофры) имеют отличные эксплуатационные характеристики, но их стоимость довольно высока. Эффективность работы всей системы зависит от правильной укладки контура, соблюдения шага и радиуса поворота труб. Фиксируют контур разными способами (между бобышек матов, в специальных углублениях на матах, жгутами к теплоизолятору или пластиковыми скобами). Затем трубы заливают бетонным раствором.
Смесительный узел	Печь не устроена таким образом, чтобы обеспечивать нагрев теплоносителя до определенной температуры. Вода нагревается до состояния кипятка. В контур ее заливать нельзя. Поэтому необходимо установить смесительный узел, с помощью которого кипяток будет смешиваться с остывшей обраткой до комфортных 40 градусов. Смесительный узел позволяет выполнить регулировку и настройку, а также поддержание в автоматическом режиме необходимой температуры воды в контурах.
Теплообменник	Это емкость, расположенная над топкой, в которой происходит нагрев жидкости.
Циркуляционный насос	Чтобы обеспечить равномерное распределение и движение воды в контурах используют циркуляционный насос. Он создает необходимое давление в трубопроводе. От площади помещения зависит мощность прибора.
Система водоотведения	При изготовлении конструкции пола в бетонной стяжке необходимо оборудовать сливное отверстие, через которое вода будет уходить через трубу в канализацию. Поэтому пол в бане должен иметь уклон в сторону сливного отверстия или трапа.

~~контур для теплого пола~~
~~Смесительный узел~~
~~Циркуляционный насос~~

Монтаж в стяжку

Перед тем как приступать к монтажу пирога теплого пола, необходимо на бумаге выполнить расчеты и схему укладки контура, места расположения оборудования – смесительного узла, насоса, емкости теплообменника. Схема позволит вычислить длину контура и определиться с количеством материала.

Самый надежный и оптимальный способ устройства теплого пола в бане – в бетонную стяжку. Главное соблюдать технологию изготовления раствора и его высушивания – на это потребуется не менее 28 дней. В этот период пользоваться теплым полом нельзя. Работоспособность системы следует проверить до заливки стяжки.

Таблица. Пошаговая инструкция монтажа теплого пола

Иллюстрация
Описание
Структура черновой стяжки
Первым шагом будет подготовка основания и системы водоотведения (ее расположение также следует отразить на схеме). Грунт выравнивают и трамбуют. Закладывают трубы, по которым вода будет отводиться в канализацию. Затем засыпают песок и щебень (подушка имеет толщину 15 см), трамбуют. Насыпают утеплитель-керамзит толщиной 15-20 см. Заливают черновую стяжку.
Структура черновой стяжки
Гидроизоляцию пола в бане можно выполнить при помощи битума и рубероида. Это наиболее бюджетный способ. Поверхность бетонной стяжки смазывают расплавленным битумом, затем укладывают листы рубероида с нахлестом 10 см. Затем изготавливают еще один такой же слой. Битум можно заменить гидроизоляционной мастикой – это позволит отказаться от рубероида и выполнить работы быстрее.
Укладка утеплителя
Монтируют плитный утеплитель высокой плотности (экструдированный пенополистирол или пеноплекс). Толщина плит должна быть не менее 50 мм

Важно контролировать, чтобы сохранялся уклон в сторону сливного отверстия.
Арматурная сетка
По утеплителю укладывают арматурную стеку.
Демпферная лента
По периметру помещения вдоль стен фиксируют демпферную ленту.
Фиксация контура
При помощи пластиковых хомутов контур с учетом выбранной схемы закрепляется к армирующей сетке. На этом этапе необходимо смонтировать остальное оборудование, выполнить подсоединение и запустить теплоноситель по трубам, чтобы во время определить ошибки монтажа, если они есть.
Заливка стяжки
В процессе заливки стяжки в контурах должно поддерживаться давление

Запускать систему следует после полного высыхания стяжки.

Особенности системы теплого пола в бане от банной печи

Трубы для контура подбирают 24 мм в диаметре, чтобы снизить риск замерзания воды из-за редкой эксплуатации помещения Особенности такого отопителя связаны с характером эксплуатации бани. Эта постройка не отапливается постоянно. Теплый пол работает только во время эксплуатации сауны или парной. С одной стороны, это означает низкую интенсивность использования, с другой – увеличение пусковой нагрузки.

Источником тепла в бане выступает кирпичная или металлическая печь. Ее задача – отопить помещение и нагреть некоторый объем воды. В таком устройстве теплообменник в принципе отсутствует. Чтобы подключить к печи систему теплый пол, обе конструкции модифицируют.

Оборудуют теплообменник – бак из нержавейки или регистр из труб. Теплообменник размещают над топкой. От него тянут трубопровод вниз к полу и в другие отапливаемые помещения.
Трубы, обслуживающие теплообменный бак, нужны нестандартные – 24 мм в диаметре, а не 16 мм.
Систему оснащают насосом, так как иначе обеспечить возврат остывшей жидкости в теплообменник невозможно.
Нет возможности регулировать степень нагрева. Банная печь нагревается очень сильно и подает в систему практически кипяток. Это неприемлемо. Устройство оснащают специальным блоком для смешения воды из печи и обратки.
Так как размеры банной печи невелики, теплообменник здесь монтируют небольшой. Чтобы компенсировать недостаточную мощность, возле печи устанавливают аккумуляторный бак и соединяют его с теплообменником.

Плёночный инфракрасный пол

Инфракрасный плёночный теплый пол под плитку в бане — является самым экономичным вариант. Так же данный вид пола очень прост в монтаже. Инфракрасный мат представляет собой прозрачный материал с инфракрасной плёнкой внутри.

Установка данного типа тёплых полов начинается с монтажа теплоизоляции. Хотя, его можно стелить на любой вид поверхностей.

Пошаговая инструкция по укладке тёплого плёночного пола в бане

Рассчитывается количество материала и осуществляется его подготовка, обязательно все срезы греющих элементов должны быть изолированы;
расстилается плёнка по разработанной схеме, и отмечаются места, где будет устанавливаться кабель;
очищается площадь от мусора;
укладывается теплоизолирующий материал и фиксируется на скотч;
укладывается инфракрасная плёнка, и так же фиксируется;
присоединяются плёночные каналы к питающему кабелю, и закрепляются соединительными зажимами;
изолируются стыки специальной пропиткой;
проводится замер рабочего сопротивления;
завершающий этап, перед монтажом кафеля — плёнка покрывается плиточным клеем.

Сделать такой тёплый пол под плитку можно за день. Ведь особенность такой модели — нет необходимости в заливке стяжки.

Общие моменты для обустройства теплых полов в бане

Любой вид обогрева требует соблюдение особенных условий при монтаже. Но все типы пола имеют общие закономерности монтажа. Перед укладкой пола основание прокладывают теплоизолирующим материалом, оснащают гидроизоляцией, чтобы не допустить конденсат, затем застилают сами полы, сверху выполняют отделку.

Монтажные работы водяного пола

Для монтажа конструкции, которая состоит из труб, понадобится насос с котлом, трубы с арматурой. Разновидности укладки пола водяного типа: настильный и бетонный.

Распространенным вариантом считается бетонная укладка. Недостатком считают нагрузку на основание в виде бетона. При укладке на бетон трубы стягивают цементом.

При настильной укладке трубы укладывают на основу из дерева либо пенополистирола. Монтаж системы ведут с обеспечения теплоизоляции, чтобы уменьшить выделение тепла в атмосферу. Теплоизоляцию проводят с помощью полистирола, керамзита, пенофола либо минеральной ваты. Сверху прокладывается фольгированная пленка, которая повышает прогревание пола. На слой теплоизоляции кладут трубы разного материала: металла, меди, металлопластика, пластика либо гофрированные трубы.

Трубы во время укладки имеют разную конфигурацию — с помощью змейки либо улитки:

Укладка в виде змейки более прост, но не обеспечивает равномерный прогрев пола. Причина в маленьком шаге между трубами, теплоноситель снижает температуру, и отдаленные зоны не прогреваются.
Укладка в виде улитки сложный во время монтажа, но гарантирует равномерное распределение тепла.

Монтажные работы по укладке электрического типа

Различают пленочный и кабельный способ укладки:

Укладка электрического типа с помощью пленки отличается простотой и легкостью. Для монтажа надо приобрести пленку и расстелить ее по полу. Не нужно делать стяжку из бетона. Пленку сажают к полу на скотч. Для повышения эффективности прогрева применяют фольгу. В мокрых помещениях проводят гидроизоляцию системы, для этого на пленку укладывают материал для гидроизоляции. Сверху на нее кладут, как правило, плитку. Для ее укладки используют специальный клей и затирку. При желании можно выполнить цементную стяжку сверху пленки, обеспечив большую безопасность от тока и надежность.
Укладка теплых полов с использованием кабеля. С помощью электричества через греющий кабель прогревается пол. Для начала стоит правильно выбрать кабель. Для теплых полов в бане рекомендуют использовать кабель не более 250 ват. Виды кабелей: одножильный либо двужильный. Второй тип кабеля легче монтировать, потому что один конец оснащен заглушкой. Минусом двужильного кабеля считается сильное излучение, показатель в четыре раза превышает, чем у одножильного. Необходимо оснастить систему термостатом, чтобы осуществлять регулировку необходимой температуры через пульт. Для соблюдения требований пожаробезопасности, деревянное покрытие, на которое укладывают пол, обрабатывают специальными растворами.Укладка кабеля имеет свои нюансы. Расстояние от стены должно быть более пяти сантиметров, от приборов обогрева более 10 сантиметров. Во время укладки кабель нельзя перегибать или сильно натягивать.

Монтажный процесс упростят использование монтажной сетки, крепежные элементы для направления. Они помогут соблюсти при укладке оптимальное расстояние, при котором кабель будет функционировать в полную силу. Окончив работы, проводят тестовые испытания для системы. Если пол работает исправно, переходят к стяжке пола и армированию. Примерно через месяц можно начинать отделку покрытия.

Если в бане укладывают электрический тип пола, то все просто. Проводят изоляционные мероприятия между двумя системами. При водяном типе во время монтажа учитывают некоторые особенности. На выровненное основание укладывают трубы, для вывода стоков устанавливается труба. Далее заливают стяжкой и формируют уклон. Если учитывать требования к углу наклона, то теплопотери будут минимальными.

Очень важно правильно выбрать тип теплого пола для бани. От этого зависит срок службы системы, затраты на его монтаж и содержание

Более экономичными считаются инфракрасные либо водяные типы подогрева

Пленочные полы требуют самое меньшее вложение денег на этапе монтажа

Более экономичными считаются инфракрасные либо водяные типы подогрева. Пленочные полы требуют самое меньшее вложение денег на этапе монтажа.

Особенности изготовления

Так как баня является помещением, рабочая среда которого это повышенная температура и влажность, то материалы должны спокойно выдерживать воздействие воды и быть стойкими к гниению. Такое покрытие будет самым правильным выбором, особенно если вы собираетесь монтировать теплый пол.

Зачастую для таких целей применяются разнообразные виды кафеля, керамогранита, а в некоторых случаях даже природный камень. Все эти материалы отлично передают полученное тепло и совсем не подвержены влиянию воды. Укладка производится строго на плиточный клей с гидроизоляционными свойствами, такими как церезит.

Многие хотят, чтобы их пол был изготовлен из натурального дерева, которое конечно тактильно приятнее камня, но требует, куда больших усилий для монтажа и последующей эксплуатации. Нюанс такого покрытия состоит в том, что древесина впитывает влагу, расширяется под действием воды, а в местах соединений способствует образованию плесени. Поэтому профессионалы рекомендуют использовать только хвойные породы деревьев, ведь в их теле сосредоточено огромное количество масел, которые повышают стойкость к воде и не дают древесине прогнить.

Но, если вы ищете самый оптимальный вариант, то рекомендую остановить свой выбор на обычной напольной плитке. Несмотря на то, что материал недорогой, по эффективности он превосходит древесину в разы. Дерево не может полноценно передавать тепловую энергию напольному покрытию, ведь само является утепляющим материалом.

Также, можете остановить свой выбор на натуральном камне. Отлично смотрится на полу и передает атмосферу теплоты и натуральности. Ну, а в плане тепловых свойств, не хуже чем плитка, передает тепло от труб обогрева в полном размере. Единственным минусом такого покрытия является трудность уборки. Но, все будет зависеть от того, какой камень вы выберете.

Варианты устройства пола

Внимание! Основная особенность банного помещения – высокая влажность. При устройстве электрической системы обогрева следует уделять повышенное внимание гидроизоляции, а деревянные составляющие (черновой пол, лаги, покрытие) обрабатывать антипиреном. При устройстве электрической системы обогрева следует уделять повышенное внимание гидроизоляции, а деревянные составляющие (черновой пол, лаги, покрытие) обрабатывать антипиреном

Есть две основных конструкции электрических полов: кабельный (конвекционный) и пленочный (инфракрасный)

При устройстве электрической системы обогрева следует уделять повышенное внимание гидроизоляции, а деревянные составляющие (черновой пол, лаги, покрытие) обрабатывать антипиреном. Есть две основных конструкции электрических полов: кабельный (конвекционный) и пленочный (инфракрасный). Есть две основных конструкции электрических полов: кабельный (конвекционный) и пленочный (инфракрасный)

Есть две основных конструкции электрических полов: кабельный (конвекционный) и пленочный (инфракрасный).

Кабельный

Рекомендуемая мощность кабельных полов для бань – 250 ватт на метр квадратный. Кабели используются одножильные и двухжильные.

Предпочтительный вариант – двухжильный, его проще устанавливать: не требуется подсоединять оба конца, на втором конце монтируют торцевую муфту-заглушку. Но электромагнитное излучение у двухжильного провода выше.

Удобный вариант пола кабельного типа – маты. Мат – это плита теплоизолятора, в которой уже проложен кабель. Монтаж получается быстрее и проще.

Минусы кабельных полов:

сложный монтаж, необходимо устройство стяжки;
энергопотребление выше, чем у пленочных полов;
при повреждении кабеля в одной точке выходит из строя вся конструкция.

Плюсы: высокая надежность системы, возможность регулировки температурного режима, приемлемость для любых видов покрытий.

Инфракрасный

Пленочный пол – это скатанная в рулон термопленка, состоящая из гибких карбоновых полосок толщиной 0,3 миллиметра. Полоски запаяны в защитную полимерную оболочку.

Достоинства пленки:

можно использовать без стяжки (хотя для механической надежности и лучшей герметичности стяжку лучше сделать);
параллельное подключение элементов: если один вышел из строя, на общую работоспособность это не повлияет;
электромагнитное излучение отсутствует, а инфракрасное считается безвредным;
высокая прочность: можно класть под керамогранит и клинкер.

Минус: гидростойкость ниже, чем у кабельных полов. Лучше использовать для относительно сухих помещений – предбанника, комнаты отдыха.

Существующие виды теплых электрических полов

Кроме самого кабеля (или рулона с пленкой) в комплектацию пола входят термостат и температурный датчик. Датчик монтируют в пол под стяжку или покрытие, термостат располагают неподалеку на стене.

Варианты монтажа

Тёплый пол в бане по грунту выполняют с использованием двух стяжек, черновой и покрывающей. В случае пленочного пола без верхней стяжки можно обойтись.

При устройстве теплого пола по лагам между самими лагами укладывают утеплитель. А сверху на лаги – арматурную сетку. Она должна изолировать древесину от контакта с кабелем. Поверх сетки кладут кабель.

При укладке кабеля поверх чернового пола (например, в каркасной бане) пирог может выглядеть так:

основа – листы OSB, поверх которых прибиты лаги;
гидроизоляционно-ветрозащитная мембрана;
утеплитель между лагами;
второй слой OSB;
пенополистирольные маты;
пароизоляционная мембрана;
армированная стяжка;
сетка и кабель;
чистовая стяжка;
плитка.

Покрытие

Для напольных покрытий в банях традиционно используются древесные материалы. Но у древесины низкая теплопроводность, теплый пол с таким покрытием малоэффективен.

К тому же напольная доска имеет свойство рассыхаться от повышенных температур. Можно приобрести для пола влагостойкий ламинат, существуют специальные модели для теплых полов.

Но оптимальный вариант – электрический теплый пол в бане под плитку. У плиточных покрытий высокая термостойкость, они влагостойкие, хорошо проводят тепло.

Для укладки следует выбирать напольную плитку, ее износостойкость выше

И обращать внимание на остальные характеристики

Методы изготовления

Существуют два метода изготовления такого покрытия в банном помещении. При реализации первого — мы используем газовый котел малой мощности, который монтируем специально для теплого пола. Либо ведем магистраль, утепленную минеральной ватой и фольгированным покрытием, от основного котла в доме, если таковой имеется.

Покрытие с подогревом от котла, является не очень эффективным, так как на его монтаж и дальнейшую работу необходимы существенные затраты. Поэтому, сегодня мы рассмотрим работу такого пола от печки. А отличается данный метод от монтажа с котлом, лишь подключением рабочего коллектора. При работе с котлом, мы подключаем коллектор непосредственно к прямой и обратке, а в деле с печкой — к теплообменнику.

А теперь давайте рассмотрим, как работает система от печки. Она основана на работе змеевика, встроенного в печь, по которому циркулирует вода и нагревается теплом сжигаемого топлива. Сам змеевик может быть встроен как в печь, то есть непосредственно в топку, так и в коллектор уходящих газов печи. Самым эффективным конечно является первый вариант.

Но, при таком расположении имеет место перегрев теплоносителя. Вода в системе может не успеть отдать свое тепло бетонной плите, в которую она вмонтирована, разогреть ее до 90 градусов, а затем и вовсе закипеть, последствием чего будет образование пара, давления и разрыв контура. Избежать таких неприятных последствий можно, установив буферную емкость.

Буфер монтируется в тракт теплоносителя сразу после змеевика. Он принимает на себя постоянно изменяющийся температурный коэффициент и гасит излишек тепла, производимый змеевиком. Далее, все как обычно: коллектор, приборы регулирования температуры и насос. Схема, конечно, может быть изготовлена и без насоса, но для этого печь должна располагаться ниже уровня пола, тогда из-за разницы плотности жидкости будет возникать её движение и естественная циркуляция. Такой способ можно использовать при диаметре циркуляционной трубы более 25 мм, иначе будет создаваться повышенное сопротивление, и система просто не сможет работать.
