Особенности установки теплого пола в деревянном доме

Монтаж электрического пола своими руками

Можно сделать
электрические тёплые полы в деревянном доме без бетонной стяжки. Рассмотрим два
способа:

  • на сплошной деревянный пол;
  • на лаги.

Первый метод проще, но практически не пригоден для кабельных типов полов, так как имеет внушительную толщину. Такой способ подходит для инфракрасных плёночных систем.

Видео

Монтаж электрических
инфракрасных полов на сплошной деревянный пол

Инфракрасная плёнка —
самый легкий вариант сделать тёплые полы в деревянном доме, так как процесс не
займёт много времени и конструкция не заберёт полезную площадь, ведь толщина
«пирога» небольшая.

Начинать работы по
обустройству в частном доме инфракрасных тёплых полов без стяжки своими руками,
следует с составления плана размещения плёнки и расположения терморегулятора.

Сам процесс сооружения
«пирога» тёплого пола «сухим» способом выглядит так:

  1. Подготавливается деревянное основание
    — оно должно быть ровным, без трещин. Для этого, на черновой пол стелется
    фанера или ДСП, и фиксируется на саморезы.

Укладывается слой тепло материала, его
толщина должна быть не менее 4 мм. Кладётся встык друг к другу, и крепится
степлером к основе, а стыки проклеиваются скотчем.

Устанавливаются контактные клипсы на
медные шины, и подсоединяются провода. Каждая секция подключается отдельно,
поэтому при выходе из строя одной, вся система продолжает функционировать.
Чтобы контакт получился прочный, необходимо сжать его плоскогубцами.

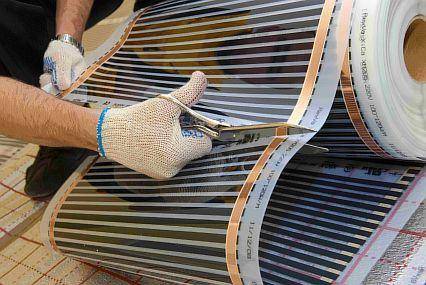

Все незадействованные
участки плёнки, в местах её среза, а также клемма следует изолировать битумным
скотчем.

  • Монтируется температурный датчик, он
    закрепляется скотчем снизу плёнки, на чёрной полосе. Сам прибор и провода от
    него, идущие к терморегулятору, следует расположить в подготовленных пазах.

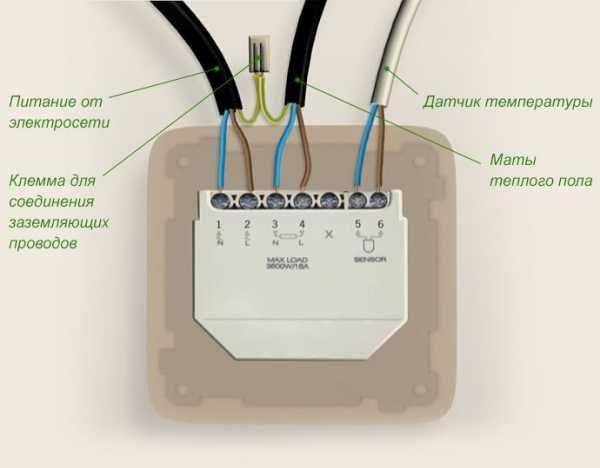

  • Подсоединяются провода от датчика и
    плёнки к установленному на стене терморегулятору, который подключён к источнику
    питания.

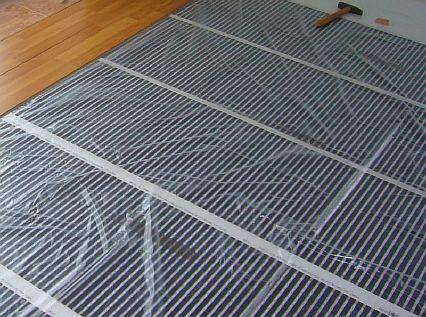

Укладывается полиэтиленовая плёнка
поверх нагревательных элементов, она служит в качестве гидроизоляционного слоя.

Стелется финальное покрытие на
фанерную подложку, которая предварительно уложена поверх плёнки.

Инфракрасный пол,
установленный без стяжки на деревянные перекрытия готов к эксплуатации.

Монтаж кабельного
отопления на лаги

Сооружение
электрического кабельного пола на лаги проще, чем водяного контура данным
способом, так как для кабеля не требуются глубокие каналы. Начинать следует с
определения места, схемы и шага прокладки кабеля.

Последовательность
работ по установке кабельной системы без стяжки:

  1. Основание. Его необходимо осмотреть
    для выявления неровностей и повреждений, которые следует устранить.

Лаги. Они крепятся к черновому полу на
саморезы. На участках, где провод будет пересекаться с лагами, требуется
сделать пазы для прокладки кабеля.

Термоизоляция. В качестве неё используется фольга, которая прокладывается между брусками и в пропиленные пазы. Фольга, помимо теплоизолирующих свойств, отражает тепло идущее от устройства.

  • Оцинкованная сетка. Кладётся следующим
    слоем, стандартный размер ячеек 40 на 40 или 50 на 50. К сетке будет
    фиксироваться нагревательный элемент.
  • Кабель. Провод укладывается в
    соответствии с разработанной схеме. Фиксируется к сетке при помощи хомутов, а к
    лагам — на монтажную плёнку.

Подключение пола. На стене, согласно
составленного плана, монтируется терморегулятор. Термодатчик помещается в
гофру, располагается между проводами, и подключается к терморегулятору.

  • Настил. Он служит в качестве подложки
    для напольного покрытия. Для этих целей используется листы фанеры. Между ней и
    нагревательными элементами должен быть зазор 10 мм.
  • Финишное покрытие. Укладывается
    выбранное изделие поверх фанеры.

Кроме того, стоит
заметить, что не следует чрезмерно экономить при выборе материала, ведь
некачественные комплектующие быстро выйдут из строя, и потребуются
дополнительные вложения для демонтажа пола и устранения неполадок.

Для создания уютной обстановки в частном доме с деревянными перекрытиями, можно использовать любой вид тёплого пола. Главное, при монтаже конструкции без стяжки, придерживаться рекомендаций производителей тёплых систем и правил техники безопасности.

Как сделать?

Многие в целях экономии решают установить теплый пол самостоятельно, предварительно изучив способы укладки. Сделать это не так сложно, как кажется на первый взгляд. Каждый вид теплого пола отличается последовательностью и особенностями работ.

Так, например, монтаж кабельного пола выполняется следующим образом:

первым делом создается схема укладки кабеля и выбирается участок для установки датчика, термостата и место подключения пола;

  • на основу устанавливается теплоизоляция с отражателем;
  • надо провести кабели, также устанавливается система терморегуляции, защищающая конструкцию от перегрева;
  • затем выполняется заливка бетоном по грунту, лагам или бетонному основанию. Главное требования на данном этапе – не допустить образование пустот;
  • не менее чем через месяц после стяжки систему надо проверить на функциональность.

В деревянном доме идеальным выбором станет инфракрасный пол, хотя и для бетонных он тоже подойдет. А напольное покрытие при применении такой технологии можно выбирать любое.

К главным стадиям работ по установке инфракрасного теплого пола по деревянным лагам относится:

  • если поверхность имеет дефекты, рекомендуется выполнить стяжку и подождать, пока основание будет полностью сухое;
  • выполняется укладка пленки с нагревательными комплектующими, присоединяется терморегулятор и датчик температуры подачи;
  • система проверяется на работоспособность, если выявлены недостатки – их устраняют;
  • после проверки все нагревательные детали закрывают пленкой или заливают раствором;
  • после высыхания кладется напольное покрытие любого вида: плитка, ламинат и другие.

Одним из популярнейших видов теплого пола в загородном доме с деревянными перекрытиями является водяной пол.

К основным этапам его установки относятся такие работы:

  • выполняется монтаж полипропиленового стояка и пирог теплого пола;
  • составляется схема разводки труб;
  • укладка гидроизоляции, полосы которой укладываются внахлест, а швы соединяются герметично;
  • выполняется черновая стяжка, оптимальный уровень которого должен быть на 5 см ниже уровня готового пола;

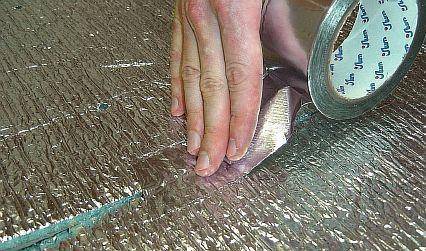

  • укладывается фольгированный утеплитель, его стыки склеиваются алюминиевым скотчем;

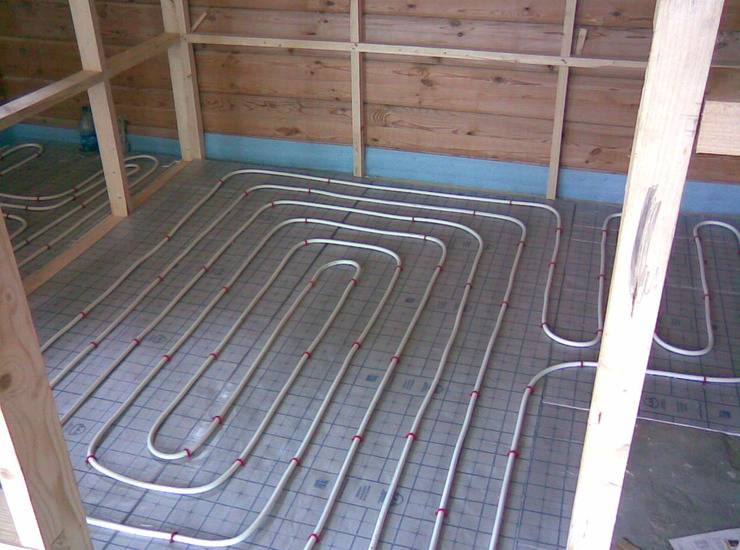

  • проведение полипропиленовой трубы по схеме, она подключается к стоякам, где находятся подача и обратка, через регулирующий экран без насоса;

  • обязательно проверьте систему, не протекает ли, правильно ли залита и установлена, после проверки слейте воду;
  • финальная стяжка, поверхность которой должна быть ровной. Современные технологии позволяют установить пол с подогревом и без стяжки.

Это краткие описания процессов, которые помогут вам самостоятельно справиться с работой по монтажу.

Виды

Одна из разновидностей электрического тёплого пола — маты

Модели тёплых полов делятся на две группы:

  • Электрические полы — специализированные токоведущие системы, состоящие из обогревательных матов, кабелей или специальной обогревающей плёнки.
  • Водяные полы — конструкции из трубок с циркулирующим внутри теплоносителем, которые крепятся к основанию и подключаются к централизованному отоплению или собственному котлу с насосом.

Электрические полы, в свою очередь, делятся на три вида:

  • Тепловой кабель. Реализуется он в мотках, модели различаются по степени нагрева и количеству вырабатываемого тепла. Диапазон мощности — 120–180 Вт/кв.м.
  • Маты. Это аналог кабельного пола, в котором нагревательный элемент крепится на основе с заданным шагом.
  • Инфракрасная плёнка, по краям которой расположены контакты. Мощность — 150–220 Вм/кв. м.

Полы электрического типа проще в плане монтажа и меньше по габаритам, при их укладке не всегда необходим демонтаж старого напольного покрытия. Нагреваются они быстрее, а с помощью настраиваемой системы управления в каждой комнате можно установить ту или иную температуру. Кроме того, электрические конструкции долговечны и могут служить до 50 лет.

Но при установке на деревянное основание необходимо помнить, что существует риск пожара в случае короткого замыкания. Другим недостатком электрических полов является высокое потребление электроэнергии. При укладке таких конструкций также необходимо проверять, выдержит ли дополнительную нагрузку электропроводка.

Водяные системы безопаснее. Все элементы таких полов скрываются верхним напольным покрытием, благодаря чему трубы не занимают лишнее пространство внутри помещения и не портят интерьер. При установке на деревянный пол водяные системы прогревают помещение равномерно, но слабее, чем электрические конструкции, потому что теплопроводность древесины небольшая. Также следует учитывать, что есть риск протечек, особенно в местах стыков.

Выбор способа обогрева зависит также от того, какое верхнее покрытие будет использоваться в доме. Если планируется укладывать керамические или керамогранитные плиты, для отопления лучше выбрать маты или стандартный тепловой кабель. Для паркетной доски или ламината используется плёночная отопительная система. Водяной тёплый пол может использоваться со всеми типами напольных покрытий.

При правильном монтаже и соблюдении основных правил техники безопасности и эксплуатации все типы конструкций пригодны для установки на деревянный пол.

Водяные тёплые полы аккуратнее и безопаснее электрических

Полезные советы

Чтобы в дальнейшем тёплый пол на даче не создал вам проблем, нелишним будет прислушаться к некоторым советам:

При установке электрической системы на деревянный пол теплоизоляцию следует применять с осторожностью, нельзя допускать перегрев.
Не рекомендовано монтировать кабель или плёнку под мебель.
Терморегулятор нужно устанавливать в местах, где отсутствует попадание влаги, так он прослужит дольше.
Лучше если подключать прибор к сети будет специалист.

Следуя нашим рекомендациям и советам вы не только сможете правильно выбрать тёплый пол для своей дачи, но и самостоятельно произвести монтажные работы.

Виды тёплых полов

Тёплые полы подразделяются на водяные и электрические:

  1. Водяные — состоят из гибких труб, по которым движется нагретый до 30 — 35 градусов теплоноситель. Схема укладки магистрали бывает «змейкой» или « улиткой». Чаще монтируются под цементно бетонную стяжку. Хотя, при наличии деревянных перекрытий возможна укладка и без заливки бетона.

  • Электрические тёплые полы бывают:
  • кабельные — это провод, который может располагаться под любой поверхностью, уложенный в стяжку или между бобышками утеплителя;
  • маты — также представляет собой кабельный тип конструкции, только провод уже зафиксирован на подложке (мате) с определённым шагом;
  • инфракрасные — это плёнка с вмонтированными карбоновыми пластинами, не требуется заливка стяжки, процесс укладки простой и быстрый.

Пол по лагам на промежуточных стенках

Пол по лагам на промежуточных стенках

В современных конструкциях полов балки-лаги находятся на небольшом расстоянии друг от друга, что позволяет применять пиломатериалы меньшего сечения, а значит и стоимости, а также удобно размещать плиты утеплителя.

Вместо кирпичных столбиков лаги бывает выгодно опереть на промежуточные стенки, выложенные поперек лаг с интервалом около 2 м. Кирпичи или блоки в стенке кладут способом сотовой кладки толщиной в пол-кирпича, оставляя увеличенные промежутки 1/4 кирпича в вертикальных швах для вентиляции подпольного пространства. Если стенка имеет высоту более 0,4 м., то не реже, чем через каждые 2 м. длины стенки, выкладывают пилястры — столбики толщиной в кирпич, для повышения устойчивости стенки.

Плохо греет кабельный теплый пол: основные причины

Прежде чем принимать скоропостижные решения о неисправной работе, нужно объективно оценить работу системы. Для этого понадобится выполнить 2 простых действия:

  1. Запустить отопление на 30–90 минут. Время разогрева напрямую зависит от качества изоляции и толщины финишного покрытия.
  2. Подождать, пока температурный режим не будет отвечать установленной на датчике температуре. После должного нагрева рабочей поверхности устройство отключится, а индикатор перестанет светиться.

Ремонт теплых электрических полов будет нужным только в случае, когда время разогрева будет значительно дольше нормированного, а лампочка на терморегуляторе не отключится. Пришло время выяснить, почему не работает теплый электрический пол. Виной тому могут стать следующие факторы:

  1. Неверный подбор греющих проводов. Вид и мощностные характеристики кабеля выбираются, исходя их технических условий работы с полом. При самостоятельном проектировании всегда остается риск провести неверные расчеты. Исправить такие недочеты помогут лишь квалифицированные специалисты. Потому при монтаже и разработке нужно быть предельно внимательным.
  2. Неточности при установке. Монтажник может не просчитать всех нюансов работы с конструкцией, особенно если он неопытен. Работоспособность системы зависит от корректной установки термодатчика. Если его монтировать неправильно, то можно не дождаться полного нагрева системы никогда. Соответственно, хозяина дома ждет холодная зима.
  3. Повреждения проводки. Если делалась стяжка или укладка плитки, то есть вероятность того, что кабель был поврежден.
  4. Поломка датчика температуры. Необходимо проверить соединения. Клеммы должны находиться в плотно затянутом положении. Также стоит проверить напряжение на выводах проводов. Значение должно быть таким же, как и при включенном термодатчике. Кроме того необходимо замерить сопротивление устройства.

  5. Низкое напряжение. Ремонт электрического теплого пола может проходить из-за неправильного питания. Низкое напряжение существенно снижает мощность всей системы отопления. Решить вопрос можно путем установки стабилизатора. Это обеспечит должный уровень удельной мощности, повысив напряжение.
  6. Отсутствие тепловой изоляции, неверно подобранная толщина материала. Недочет особенно ощутим на первых этажах. Чем тоньше слой теплоизоляции, тем больше значение теплопотерь. Нередко пользователи жалуются, что не греет электрический теплый пол, ищут причины неисправности. Но дело не в самой системе обогрева, а в неверных расчетах теплоизоляции. Если же теплый пол уже установлен и нет возможности повысить его эффективность, то стоит уменьшить теплопотери путем монтажа дополнительных изоляционных материалов.

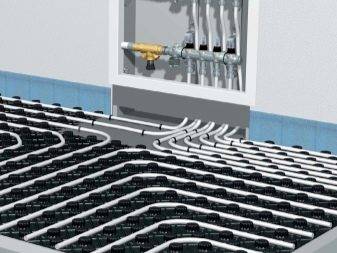

Завершающий этап. Подключение к автономной отопительной системе отопления

После того, как вы уложили водяной контур, можно приступать к его подключению. Для ручного регулирования подключение выполняется просто к магистральному трубопроводу посредством обычного крана. При желании сделать систему регулируемой, теплые водяные полы под деревянный пол оснащают смесительными узлами и коллектором. В данном случае вы получаете удобную, эффективную и регулируемую систему отопления.

Для тех, кто хочет импровизировать следует запомнить! Теплые водяные полы ни в коем случае нельзя подключать к магистрали централизованного отопления. Подключения дополнительных отопительных приборов, включая теплые полы к централизованной системе отопления и ГВС не законно.

Устройство системы

  1. Используемый для нагрева котел. Если выбор пал на полы водяные, то возможно использование твердотопливного, электрического или газового оборудованного котла. Они практичны и достаточно удобны. Их использование подразумевает отсутствие постоянного запаса горючего, которое используется в дровяных и твердотопливных котлах.
  2. Если планируется создание действительно тёплого дома, то рекомендуется использовать комбинированные системы, которые позволят отапливать и батареи и напольный слой покрытия. Его температурный режим может отличаться, так как температура в радиаторах может достигать и 60°C, однако для деревянных покрытий максимальной считается 30°C. При не соблюдении этого условия, дерево растрескается довольно скоро.

Особенности

Ниже представлены особенности для каждого вида отопления деревянного загородного дома.

Электрический

Плюсы электрического теплого пола:

  • Долгий срок службы;
  • Энергозатраты сравнимы с работающим электроприбором;
  • Возможность использования с любым напольным покрытием;
  • Система в виде стрежней может выдерживать нагрузки мебели или других предметов интерьера, а также отличается безопасностью;
  • Все элементы системы надежно спрятаны от постороннего взгляда;

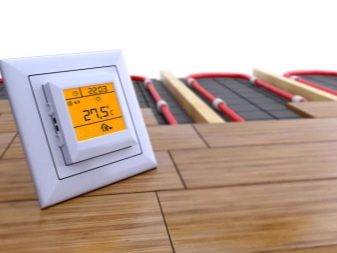

  • При помощи терморегулятора можно настроить температуру с точностью до 1 десятой градуса;
  • Имеется возможность программирования времени включения и выключения системы обогрева;
  • Может использоваться как в качестве резервного, так и основного способа отопления;
  • Укладка под плитку выполнима даже обычным пользователем;
  • Прогрев происходит равномерно;
  • Легко определить причину неисправности;
  • Нет необходимости в приобретении дополнительного оборудования;
  • Температура нагревательных элементов невысока, что гарантирует безопасность при использовании.

Минусы такой системы отопления:

  • Высокая стоимость. Это касается больших площадей, ведь в таком случае мощность обогревательной системы может достигать порядка 15-20 кВт, а это значительно повысит расходы на электроэнергию;
  • Электрические носители – это опасность поражения током. Поэтому в любом случае нужно быть бдительным при эксплуатации электрического теплого пола;
  • Для большей безопасности необходимо приобрести УЗО, которое позволит отключить питание пола при повреждении изоляции или токоведущих проводников;

  • Дополнительные затраты, связанные с обустройством надежного заземлительного контура;
  • Греющий кабель будет создавать вокруг себя электромагнитное поле, которое негативно воздействует на здоровье человека;
  • При нагревании возникает деформация и разрушение деревянного покрытия;
  • При укладке электрокабеля высота комнаты может уменьшиться на 10 см;
  • При использовании данного типа обогрева в большом доме может потребоваться мощная электропроводка.

Водяной

Положительные моменты при использовании данной системы отопления:

  • Экономичность. Если отапливаемое помещение отличается большой площадью, то использование такого типа обогрева значительно выгоднее, чем электрического;
  • Безопасность. Трубы надежно замаскированы от постороннего взора;
  • Эстетичность. Встроенная система заменяет радиаторную, чем придает помещению эстетичный вид и возможность «играть» с интерьером;

  • Плавность прогрева. Благодаря небольшим температурам и постепенному нагреванию некоторые «капризные» напольные поверхности не будут претерпевать изменений в своей структуре;
  • Отсутствие электромагнитного излучения;
  • Такой теплый пол не сушит воздушное пространство комнаты.

Из минусов данной системы стоит отметить следующие позиции:

Перед монтажом теплого пола важно знать, каковы теплопотери у помещения. Если они составляют более 100 Вт/м2, то потребуется дополнительное утепление стен

Это нужно для комфортного пребывания человека в данном помещении, а также для эффективности обогрева;
Трудоемкость процесса укладки.
Значительные первоначальные затраты. Однако со временем такой пол себя окупит;
Небольшие коридоры и лестницы для такого монтажа не подойдут, здесь придется использовать более традиционные методы обогрева;
Трудность устранения неисправностей. Данный процесс может занять очень много времени, ведь для этого придется полностью вскрывать пол и стяжку.

Какое выбрать отопление для деревянного дома

Если рассматривать тёплые полы с точки зрения трудоёмкости монтажа, то легче и быстрей по времени, сделать электрические системы, особенно выбрав плёнку или маты. Но если учитывать стоимость эксплуатации — то электрополы обойдутся дороже, и выгодней водяные.

Как выбрать тёплый пол, чтобы уложить в деревянном доме? При выборе рекомендовано учитывать ряд факторов:

  • состояние перекрытий и их изношенность;
  • особенность помещения;
  • предназначение — пол будет как основной обогрев или дополнительный.

Если брать во внимание пожаробезопасность, то предпочтительней водяные системы в деревянных домах. Они укладываются как в стяжку (если выдержат перекрытия), так и настильным способом

При отсутствии водяного теплоисточника рядом, устанавливаются электросистемы.

Кабельные полы рекомендовано использовать при их обустройстве в стяжку (если перекрытия крепкие), если нет — приоритет за инфракрасными моделями отопления, они просты, и практически отсутствует вероятность возгорания.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
