Особенности теплого пола Valtec

Регулировка теплого пола с расходомерами валтек

Гарантия на все оборудование компании 7 лет, максимальная рабочая температура +120°С, оптимальное давление 10 Бар.

Тип присоединения выполнен по стандарту «евроконус», имеющему наружную резьбу. Есть ограничения по предельному давлению, составляющему 10 бар, соотносимому с температурой теплоносителя ≤ 90°С.

Устройства применяются для понижения температуры теплоносителей на входе в систему подогрева пола за счет смешивания горячей (на входе) и холодной (на выходе). Одновременно устройство регулирует объем воды, подаваемый в каждый отдельный контур системы. При этом можно регулировать температуру нагрева пола как в нескольких контурах одного помещения, так и в комнатах по отдельности с учетом их назначения.

Основные элементы коллектора Устройство коллекторов VALTEC В зависимости от конкретной модели технические параметры некоторых элементов могут меняться, существуют варианты с дополнительным оборудованием для улучшения эксплуатационных характеристик. Фитинги и корпуса изготавливаются из горячештампованной латуни, кронштейны из оцинкованной стали, прокладки клапанов уплотнительные кольца для соединений из этил-пропиленового эластомера.

Рекомендуем прочесть: Год за полтора в районах крайнего севера

Достоинства продукции Валтек

Теплые полы Valtec обладают массой преимуществ, что делает их идеальным вариантом для эффективного обогрева дома.

Общий вид

Достоинства продукции заключаются в:

1. Исключительной надежности, которая достигается за счет применения на производстве высококачественных материалов и крепежных компонентов. Вся комплектация изготавливается непосредственно самим производителем целыми модулями и блоками, поэтому вероятность совершения ошибок при проектировании и расчете практически полностью исключена. Это свидетельствует об эффективной и стабильной работе без риска возникновения протечек.
2. Полноценной и обширной линейкой изделий, куда входят компоненты, необходимые для проведения установочных работ, сопутствующие монтажу материалы, элементы, предназначенные для организации тепловой и гидроизоляции, а также для совмещения с финишным напольным покрытием. Благодаря этому при установке продукции Валтек обеспечивается максимальная эффективность эксплуатации.
3. Применении единой системы стандартов, обеспечивающих полноценную совместимость всех имеющихся в наличие узловых компонентов системы и всех материалов.

Какие трубы выбрать для теплого пола

Частично, мы ответили уже на этот вопрос – полимерные изделия.

Наиболее популярны следующие виды труб:

• Полипропиленовые изделия.
• Полиэтиленовые трубы.
• Изделия, сочетающие высокие свойства полимера и металла – металлопластиковые трубы.

Теплый пол из полипропиленовых труб является наилучшим вариантом по стоимости. Такая труба достаточно прочна и надежна. Однако есть и существенные трудности при монтаже – невозможность создать нужный радиус изгиба. Например, если взять изделие с диаметров 16 миллиметров, то укладку необходимо производить с шагом не менее 130 миллиметров. А такое расстояние не всегда может обеспечить эффективную работу системы теплый пол.

Также существуют ограничения по температуре монтажа – не ниже 15 градусов, что не всегда удается выполнить.

Поэтому труба для теплого пола полиэтиленовая, которая обладает большей степенью гибкости, является наиболее приемлемым вариантом. Она производится из сшитого полиэтилена и обладает высокой прочностью и пластичностью. Полиэтиленовые изделия способны выдержать температуру теплоносителя до 120 градусов по Цельсию. Радиус изгиба позволяет равномерно распределить тепло по поверхности пола.

К их недостаткам можно отнести:

• для поддержания формы изделия необходимо создавать специальные лотки;
• возможность повреждений стенок трубы при монтаже.

Металлопластиковые изделия наиболее востребованы при устройстве системы подогрева пола. Они обладают высокой прочностью, пластичностью и долгим сроком эксплуатации. В состав металлопластиковых труб входят пять слоев: полиэтилен, затем идет клеевая часть, далее тонкая фольга из алюминия, опять клеевой состав и защитный слой полимера.

Размеры труб для теплого пола

Длина трубы теплого пола полностью зависит от размеров помещения, мощности насоса и требуемой температуры. Если комната имеет прямоугольные размеры, что чаще всего бывает, то располагать трубы можно двумя способами: увеличивать их длину или уменьшать.

В итоге получается, что монтаж труб теплого пола зависит от размеров изделий. Современные производители и специалисты рекомендуют использовать для данной системы только трубы, которые предназначены для отопления. А наиболее продвинутые компании выпускают не только специализированные трубы для создания обогрева полов, но и весь комплекс устройств и дополнительных элементов. Это означает, что можно заказать в одном месте все, что необходимо для создания этой системы отопления. При оформлении заказа специалисты помогут рассчитать все параметры и технические характеристики, исходя из особенностей дома.

Диаметр трубы для теплого пола также зависит от вышеперечисленных условий. Но, как правило, он бывает в пределах от 16 до 20 миллиметров. Однако окончательные размеры определяются индивидуальными особенностями помещений и запросами владельцев жилья.

При монтаже трубы заливаются бетоном или другой смесью для полов, поэтому изделия должны быть полностью герметичными и прочными.

При выборе труб необходимо отдавать предпочтение известным производителям, которые отличаются высоким качеством продукции.

Шаг трубы для теплого пола определяется также индивидуально, тем не менее, обычно он составляет от 10 до 40 сантиметров. Добиться этого параметра можно только при  использовании изделий, которые обладают хорошей пластичностью.

Чем меньше расстояние между трубами теплого пола, тем больше будет температура нагрева. И соответственно чем меньше шаг укладки, тем нагрев пола также будет меньше.

Преимущества труб Валтек

При большой плотности покрытия расходы на отопление обходятся дешевле

Отопительные системы фирмы Valtec, выполненные с применением инновационных технологий, имеют ряд преимуществ:

• Можно устанавливать в холодных помещениях, где отсутствует система отопления. Для исключения замерзания жидкого теплоносителя добавляют антифриз.
• Низкие энергозатраты, так как воду не нужно нагревать до высоких температур в виду отсутствия тепловых потерь.
• Срок службы 50 лет обеспечивается высоким качеством комплекта оборудования. Трубы для теплого пола Valtec не покрываются налетом изнутри при прокачке жесткости благодаря гладким стенкам.
• Автоматизация работы отопления. Сначала задаются настройки, которые обеспечивают требуемый микроклимат в помещении.

Настройка

Для подключения труб к распределительным коллекторам используется труборез для отрезания нужной длины, калибратор, снимающий фаски и обжимной фитинг. Проводить детальный расчет в домашних условиях сложно, поэтому обязательно изучается инструкция, где подробно отражена настройка насосно-смесительного узла в определенной последовательности.

• Снимается термоголовка.
• Для балансировочного клапана на вторичном контуре производится расчет пропускной способности по формуле.

  Два варианта смесительного узла

kνb = kνt {[(t1 – t12) / (t11 – t12)] – 1},

где kνt – коэффициент = 0,9 пропускной способности клапана;

t1 – температура воды первичного контура на подаче, °С;

t11 – температура вторичного контура на подаче теплоносителя, °С;

t12 – температура воды обратного трубопровода, °С.

Рассчитанную величину kνb нужно выставить на клапане.

• Настройка нужного режима функционирования перепускного клапана при выставлении максимального значения перепада давлений в 0,6 бар.
• Чтобы теплый пол функционировал эффективно, настраивается требуемая скорость насоса. Для этого необходимо определить значение расхода теплоносителя в системе вторичного контура, а также потери давления, появляющиеся в контурах, расположенных после узла.

  Оборудование для смесительного узла Valtec

Расход G2 (кг/с) определяется по формуле:

G2 = Q / ,

где Q – суммарная тепловая мощность водяного контура, присоединенного к смесительному узлу, Дж/с;

4187 [Дж/(кг•°С)] – теплоемкость воды.

Для расчета потерь давления используется специальная программа гидравлического расчета. Чтобы определить скорость насоса, которая устанавливается при помощи переключателя, по рассчитанным показателям, используется номограмма, которая есть в инструкции, прилагаемой к конструкции теплого пола.

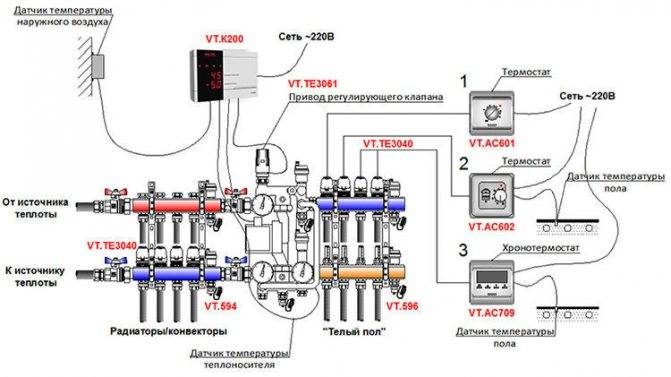

Схема подключение контуров теплого пола

• Производятся операции по настройке балансировочного клапана на первичном контуре.
• На терморегуляторе устанавливается необходимая для комфортного обогрева температура.
• Производится пробный запуск системы.

При отсутствии протечек остается выполнить бетонную стяжку, а после ее полного застывания уложить половое покрытие.

Как установить напольное отопление

«Валтек» обучает специалистов по установке системы отопления в Москве и во многих городах СНГ. Они осуществляют подключение системы и проводят тестирование оборудования. Схема монтажа водяного тёплого пола:

• на ровное бетонное покрытие укладывают теплоизоляцию «Валтек»;
• к стене монтируют демпферную ленту; она выполнена из вспененного полимера; необходима для компенсации расширения материала; для блокирования тепловых волн;
• на утеплителе укладывают трубы 16*2 мм; используют методику «змейка» или «улитка»» укрепляют контур металлическими скобами;
• подключают контур к коллекторной группе; отдельные выходы для горячей и охлаждённой воды;
• на выходе к коллектору устанавливают шаровые краны 1”; их 2 шт.; на горячий и холодный контуры;
• из коллекторов выводят трубопровод 26*3 мм;
• на трубе с горячей водой устанавливают циркуляционный насос с шаровым краном;
• затем, подключают смеситель трёхходовой с термоголовкой и датчиком;
• выводят трубу с горячей водой к котлу;
• отдельно можно сделать магистраль к радиаторному отоплению, если есть такая необходимость;
• прокладывают трубы с охлаждённой водой от коллектора к котлу;
• лишнюю жидкость отводят в накопительный бак; для него предусматривают отдельную линию; из накопительного бака можно вывести контур ГВС для хозяйственных нужд;
• на трубе, которая ведёт из ёмкости к котлу, устанавливают фильтр для воды, обратный клапан;
• проводят подключение горячих и охлаждённых труб к котлу; для этого в отопительном агрегате предусмотрены отдельные патрубки; они соединены с теплообменником.

Напольное отопление является хорошей альтернативой радиаторному обогреву. Тепло равномерно распределяется по всему объёму комнаты, создавая комфортный микроклимат. Система безопасная, долговечна. При использовании автоматического управления её легко эксплуатировать.

Преимущества продукции Valtec

Основной целью создания компании было удовлетворение запросов российского потребителя. Модели систем отопления подходят для эксплуатации в условиях непростого температурного режима на территории России. Возможность добавления в теплоноситель антифриза обеспечивает работу таких тёплых полов в неотапливаемых помещениях (гаражи, автосервисы и т.д.).

Схема конструкции системы Valtec

Точная автоматика работает почти автономно, участие человека минимально. Требуется качественная начальная настройка, дальше процесс отопления идёт самостоятельно. Система энергоэкономична: теплоноситель нагревается до температуры 35-50 градусов. Этого вполне достаточно, чтобы создать комфортные условия в помещении.

Система тёплого пола эстетична, так как вся конструкция скрыта под покрытием пола. Это позволяет создавать современный панорамный интерьер. Кроме того, при отсутствии циркуляции в помещении (как при традиционной организации отопления) пыль и микроорганизмы не принесут неудобств людям с заболеваниями дыхательной системы, а также маленьким детям.

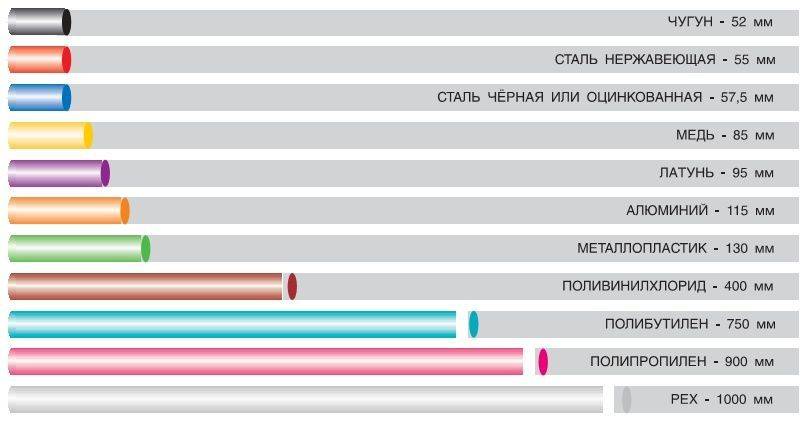

Диаграмма удлинения 100мм трубы при повышении температуры на 50С в системе теплого пола

Все комплектующие такой системы отопления очень прочные, способны выдержать длительную эксплуатацию даже с учётом наличия в системе жёсткой воды. Гарантийный срок службы системы – 7 лет. Тёплый водяной пол подходит практически для любого помещения: офисов, жилых домов, частных строений, где особенно повышенная влажность и возможность промерзания полового покрытия.

Монтажные системы

Существуют различные способы укладки водяного теплого пола. Зачастую на бетонную основу устанавливают теплоизоляционный материал, поверх которого монтируют нагревательные элементы. Рулонная подложка VT.HS.FP изготавливается из 2х материалов – вспененного полиэтилена и металлизированного слоя, расположенного на лицевой части изделия.

Благодаря отражающей способности верхнего покрытия повышается КПД водяного теплого пола. Для упрощения монтажа на поверхности материала нанесена разметка, по которой можно легко установить трубы. Небольшая толщина подложки не скажется на увеличении общей высоты пола. Но ее характеристики способствуют большей теплоотдаче нагрева.

Комплектация

Водяной теплый пол Валтек состоит из следующих комплектующих:

1. Трубы. Можно применять металлополимерные изделия или магистрали из сшитого полиэтилена высокого давления.
2. Монтажные элементы. К ним относятся теплораспределительные пластины, маты с фиксаторами и теплоизолирующие подложки.
3. Управление работой системы осуществляется с помощью терморегуляторов, узла смешивания и термостатов. Все они устанавливаются на коллекторном блоке, который является главным узлом управления.
4. Автоматика. Необходима для дистанционного регулирования температурного режима с учетом показаний нагрева пола воздуха в помещении.

Все вышеперечисленные комплектующие есть в ассортименте продукции компании. Для правильности выбора необходимо рассмотреть каждую группу в отдельности.

Как собрать коллектор?

Распределительный блок «Valtec» производится в сборе. На горячей трубке уже установлены расходомеры. На холодной линейке находятся термоголовки, но изделие может иметь только выходы для крепления терморегулирующих устройств. Они защищены пластиковыми колпачками. Производитель даёт возможность выбирать, какую автоматику установить: термоголовку, сервопривод.

К коллекторной группе необходимо подсоединить некоторые небольшие элементы:

1. Справа к трубкам подсоединяют отсечные клапаны. В комплекте их 2 шт.
2. В клапаны подключаются поплавковое устройство для отведения воздуха.
3. Напротив воздухоотводчиков, с нижней стороны трубок присоединяются дренажные клапаны.
4. Торцы гребёнки закрываются заглушками.

Рекомендуем: Как сделать тёплый пол от полотенцесушителя?

К гребёнке отдельно подключается циркуляционный насос и трёхходовой или двухходовой клапан. Данные устройства приобретают отдельно. Они подключаются слева к трубке, в которую поступает холодный теплоноситель. Используют латунные резьбовые фитинги.

Выводят холодный и горячий контуры из металлических труб, которые подключаются к котлу или печи. Они соединяются посредством байпаса на выходе из коллекторной группы. Между контурами устанавливают циркуляционный насос с термодатчиком.

Настройку ротаметра проводят при тестировании системы обогрева. Необходимо снять с устройства защитную гильзу. С помощью красного кольца, верхней втулки, выставляют ротаметр на ноль.

Далее с помощью той же втулки устанавливают клапан на о для больших помещений, на о для маленьких комнат. Чтобы зафиксировать параметры ротаметра нижнее кольцо поворачивают вправо до упора.

Возвращают защитный колпачок на прежнее место. Ротаметр может не иметь фиксирующего кольца. В этом случае показатель наполняемости трубопровода выставляется без фиксации. Необходимо регулярно проверять работу клапана.

Гребёнку укрепляют на стене или размещают в коллекторном шкафу. Производитель даёт гарантию на оборудование 10 лет. Центры обслуживания находятся в Санкт-Петербурге, в Москве. Прослужит блок более 50 лет.

При необходимости ротаметр или термоголовку можно заменить без отключения системы отопления. При использовании программируемого терморегулятора работу блока управления тёплым полом можно осуществлять через электронные гаджеты.

Рекомендуем: Сколько потребляет тёплый пол?

YouTube responded with an error: Access Not Configured. YouTube Data API has not been used in project 268921522881 before or it is disabled. Enable it by visiting https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881 then retry. If you enabled this API recently, wait a few minutes for the action to propagate to our systems and retry.

Монтаж и регулировка

Согласно указаниям производителей подключение ротаметра осуществляется на обратный коллектор, но существует вариант установки прибора на подачу.

Основным требованием к монтажу устройства является вертикальное его расположение. Такая установка позволяет определять точное значение уровня жидкости в колбе. Поэтому гребенка должна размещаться строго горизонтально по уровню.

Ротаметр подсоединяется посредством вкручивания в соответствующее гнездо на коллекторе. В комплектацию к прибору входит уплотнительное кольцо и накидная гайка. Дополнительно уплотнять устройство герметиком или другими материалами не нужно.

Рабочий процесс коллектора соединенной цепи – коллектор и расходомер должен быть полностью автоматизированный. Поэтому к системе дополнительно подключается термодатчик. При такой схеме система при достижении заданного температурного режима теплоносителя перекрывает его полный или частичный доступ к контурам.

Монтаж расходомеров теплого пола

Весь монтажный процесс и регулировка ротаметра для теплого пола выполняется в такой последовательности:

1. Расходомер нужно вкрутить в специально предназначенное на коллекторе технологическое отверстие. Прибор устанавливается с помощью ключ строго в вертикальном положении.
2. Провернуть против часовой стрелки и снять прозрачную колбу, расположенную в верхней части корпуса расходомера. После этого необходимо снять кольцо, которое установлено для защиты производителем. Затем одеть колпачок с разметками обратно.
3. За часовой стрелкой выполнить повороты корпуса до необходимого показателя уровня напора. Такое действие представляет собой балансировку скорости потока теплоносителя. При этом заданная величина должна отобразиться на шкале.

После таких действий требуется проверка рабочего процесса всей системы обогрева половых покрытий. Во время эксплуатации теплого пола не следует закрывать колбу на расходомере. Шкала должна быть постоянно на виду, так как иногда возникает необходимость балансировки в ходе работы отопительного оборудования.

Согласно техническим правилам следует проводить идентичную укладку нескольких контуров, включая их протяжность. Иначе даже использование коллектора с ротаметром не даст положительного результата, и система будет функционировать некорректно.

Выбор значения 0-5 ргулировки байпаса в зависимости от ситуации.

На примере этих двух смесителей теперь можно показать в чем разница между разными регулировками байпаса смесительного узла TIM JH-1036.

Значение установки байпаса 0.

Первый смеситель работает в условиях, когда узким местом системы является подача тепла из системы.

Он подключен, как радиатор в однотрубную систему.

На всякий случай на участке подключения сделал утолщение с 25 до 32 диаметра и поставил кран, поскольку сомневался в затекании достаточного кол-ва воды и обеспечения достаточной мощности.

Эта локальная подсистема отопления построена, понятно, на одном смесительном узле без коллекторной группы.

Проблем же с циркуляцией по одному контуру быть не должно.

Поэтому значение болта регулировки байпаса устанавливаем в 0.

Мы циркуляцию сквозь контур теплого пола делаем минимальной, а циркуляцию сквозь камеру смешивания максимальной.

Выше было показано, что тут насос смесителя будет еще немного помогать циркуляции по системе отопления.

Значение установки байпаса 5.

В этом случае наоборот — смеситель теплого пола подключен сразу к котлу параллельно однотрубной системе с батареями.

Проблем с обеспечением подачи требуемой тепловой мощности на смеситель нет.

А вот крутить 4 контура отопления будет уже не так легко, как один.

Поэтому значение регулировки байпаса ставим в 5.

Мы циркуляцию сквозь контур теплого пола делаем максимальной, а циркуляцию сквозь камеру смешивания минимальной.

Кроме того, такой установкой мы еще ограничиваем влияние этого циркуляционного насоса на основную систему.

Паспорт TIM TIM JH-1036 pasport-smesitelnogo-uzla-tim-jh-1036.pdf

Сборка смесительного узла

Сталкиваясь с такой непростой на первый взгляд задачей, для начала необходимо детально разобраться в тонкостях этого процесса. Ниже приведен пример сборки своими руками смесительного узла, сборка будет производится из металлических составляющих.

Мы будет собирать его по схеме, в которой присутствует термостатический трехходовый клапан-смеситель, последовательное подключение циркуляционного насоса. Для герметизации швов используйте льняную паклю и пасту герметик, хорошие отзывы о пасте Юнипак.

Вам понадобятся следующие материалы:

• Накидные гайки, американки.
• Ручной воздухоотводчик.
• Ниппели.
• Циркуляционный насос.
• Термометр.
• Обратный клапан.
• Шаровый кран.
• Тройники.

Мы собираем на базе трехходового смесителя термостатического клапана ЕСБИ, на коробке указывается, в каком направлении происходит смешение воды. Рабочая температура на выходе 20-43 градуса Цельсия, что соответствует требованиям к системе теплый пол. Данный смеситель уже содержит в себе термостатическую головку, термодатчик и регулятор температуры, который позволяет устанавливать нужную вам температуру. На нем самом стрелками обозначено, в каком направлении течет холодная и горячая вода.

Хорошо зарекомендовала себя на этой нише фирма Wilo. Взяв в руки, осмотрите его, определите, в каком направлении он качает жидкость. Определите направление оси привода, при установке она должна располагаться горизонтально, это одно из обязательных условий работы насоса, в конструкции которых установлен мокрый ротор. Еще одно обязательное условие это то, что коробка коммутации не может находится под насосом.

Если все же у вас он становится именно так, тогда поверните верхний элемент корпуса, к которому подсоединен короб на 180 градусов. Это можно сделать, используя ключ шестигранник, открутив четыре винта, которые соединяют между собой две половинки насоса

Затем осторожно поверните верхний элемент относительно нижнего помпового. Совместите все обратно и закрутите винты

Следующее, что мы должны сделать, это установить термометры на трубу, где происходит подача до процесса смешивания, затем после насоса. Самый последний установите у выхода из обратного коллектора. Выбирайте датчики температуры, оборудованные зондом, которые вкручиваются в центральные гнезда. Целесообразно будет выполнить сверку каждого прибора.

Поскольку в одной цепочке на них действует одинаковый напор, соответственно, и значения у них должны быть одинаковые. Если есть возможность, сверьте с эталонным прибором. Если у одного из устройств показания разнятся, можно отрегулировать это самостоятельно.Если вы снимите крышку, то увидите винт, с помощью которого можно регулировать показания.

Итак, этапы монтажа:

• Соберите участок от первичной подачи к смесительному клапану, соедините между собой запорный и шаровый вентиль и тройник под регулятором температуры. Каждый из четырех кранов должен быть оснащен накидной гайкой. Это делается для легкости в дальнейшем обслуживании.
• Следующий выход концентрата соедините с входящим патрубком смесителя с трехходовым клапаном. Установите в центральном гнезде тройника термометр.
• Установите перемычку байпас , к второму входу накрутите муфту с американкой. Это для легкости монтажа при обслуживании.
• Затем к перемычке подсоедините тройник , одной стороной он должен быть развернут к обратке системы, а другой к коллектору.
• Элемент общей обратки включает в себя один запорный шаровый кран. Нет необходимости устанавливать обратный клапан , поскольку скорее всего он не пригодиться.
• Затем соберите параллельный участок . Установите температурный датчик, предварительно вкрутив тройник.
• Затем пришел черед собирать элемент между насосом и подающим коллектором . В него входит муфта с американкой, тройной соединительный элемент для регулятора температуры, удлинитель, запорный кран.
• Возле коллектора установите шаровый вентиль .
• На выход смесительного клапана накрутите муфту .
• Ну, и практически завершающий этап, это монтаж циркуляционного насоса . Вставьте кольцевую прокладку из резины, закрутите гайку на входном патрубке в насосе.
• Точно так же накрутите и обожмите накидную гайку с другой его стороны. Вот и собран смесительный узел для теплого пола.

Это был окончательный этап, затем разместите этот элемент на месте его монтажа.

Зачем нужен расходомер

Теоретически вполне можно обойтись без монтажа в коллектор расходомера. Однако если не установить это устройство, то:

• В разных помещениях температура будет разной;
• Возможен перерасход электроэнергии на нагрев воды в системе;
• Разные контуры будут прогреваться неравномерно.

Можно привести простой пример: ванная комната и спальня. Газовый либо электрический котел нагревает воду одинаково и для ванны, и для спальни. Но ванная комната по площади меньше спальни как минимум в 3 раза. Соответственно, в ванной комнате будет жарко, а в спальне прохладно при одинаковой подаче воды в систему теплого пола. Эта ситуация обусловлена тем, что в спальне намного больше суммарная длина пластиковых труб на площади. Именно для того, чтобы отрегулировать комфортный температурный режим во всей квартире, и желательна установка такого устройства.

Совет! При монтаже водяного теплого пола нужно стремиться делать контуры труб примерно одной длины. Это сэкономит расходы на электроэнергию и позволит точнее регулировать температуру.

Принцип работы

Устройство устанавливается на отводы обратного коллектора. При достижении заданной температуры в системе клапана коллектора сужают просвет поступления энергоносителя или перекрывают полностью. Такой принцип работы возможен при полной автоматизации системы. Для этого коллектор укомплектовывается термодатчиком.

Непосредственно расходомер состоит из нескольких деталей:

• Корпус;
• Прозрачная колба со шкалой;
• Поплавок.

Колба обычно изготовлена из прочного стекла, корпус может быть пластиковым или латунным. Поплавок находится внутри колбы, он служит показателем скорости теплоносителя. Также расходомер называют поплавковым ротаметром.

В автоматическом коллекторе водяного теплого пола балансировка расхода теплоносителя осуществляется при помощи термодатчика. Если последний не предусмотрен, то ротаметр можно настроить вручную.

Расчет трубы для теплого пола

Для правильного расчета отопительной системы теплый пол необходимо учитывать следующие данные:

• размеры труб;
• площадь помещения, в котором нужно установить отопление;
• характер напольного покрытия и состав стяжки;
• наличие дополнительного утеплителя;
• мощность насоса, который создает уровень рабочего давления теплоносителя.

Если неправильно выбрать диаметр трубы, например, меньше требуемого значения, то высока вероятность нарушения циркуляции теплоносителя. А это приведет к снижению температуры и придется  переделывать конструкцию, что неизбежно вызовет дополнительный расход трубы на теплый пол. Вообще-то, все затраты и количество материалов зависят, прежде всего, от площади помещения, в каждом случае эти величины индивидуальны.

Особенности монтажа труб для теплого пола

Для того чтобы сделать качественный и эффективный теплый пол – труба должна сначала располагаться в районе наименьшей температуры воздуха комнаты. Обычно этими местами являются стены с окнами, через которые происходит утечка тепла, или входная дверь. Поэтому вход в трубу горячей воды целесообразно начинать именно в этих местах. Тогда будет наиболее эффективное распределение тепловой энергии.

Если в комнате стоит тяжелая мебель или другие предметы, которые создают механическую нагрузку на пол, то под ними не рекомендуется располагать трубы отопления. Тем более, что для мебели постоянный нагрев не нужен, так как это может привести к разрушению ее конструкций.

Если Вы выбрали теплый пол – какая труба лучше будет передавать тепло в помещение зависит только от возможностей и желания домовладельца. Однако экономить на создании данной системы не следует, так как в случае повреждения изделий будут дополнительные расходы.

Трубы необходимо выбирать только известных и надежных производителей, которые исключают возможность подделки. Поэтому консультации специалистов в этом вопросе являются обязательным условием создания надежного действительно теплого пола.
