Отдельное подключение от котла

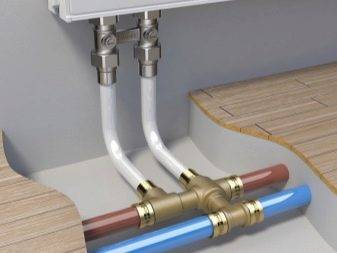

Если требуется обогреть пол сразу в нескольких комнатах, то вариант с подключением к имеющемуся радиаторному отоплению сразу отпадает. Потребуется установка распределительной гребёнки и дополнительных трубопроводов таким образом, чтобы у каждого помещения была своя подача и обратка.
Если всё необходимое уже есть, то методы подсоединения могут быть следующими:
Установка термоголовок, оценивающих степень нагрева обраток, на гребёнку (допускается, если общая длина контуров – не более 50 м).
Смысл первого метода прост – это просто реализация варианта с применением регулирующих термостатических головок в отношении сразу нескольких подключённых труб. Наличие нескольких RTL позволяет контролировать нагрев пола в каждом помещении отдельно. Прогон теплоносителя обеспечивается насосом, который находится в настенном газовом котле или в топочной.
Монтирование смесительного узла (конструкцию дополняет двухходовой клапан и коллектор).
Клапан устанавливается на подающий трубопровод. Его работу контролирует термоголовка, оснащённая термодатчиком выносного типа, который помещается внутрь коллекторной трубы, либо фиксируется на её внешней поверхности. При повышении температуры воды происходит закрытие клапана. Также допускается установка дополнительной насосной конструкции, которая будет перекачивать жидкость по всем виткам тёплого пола.

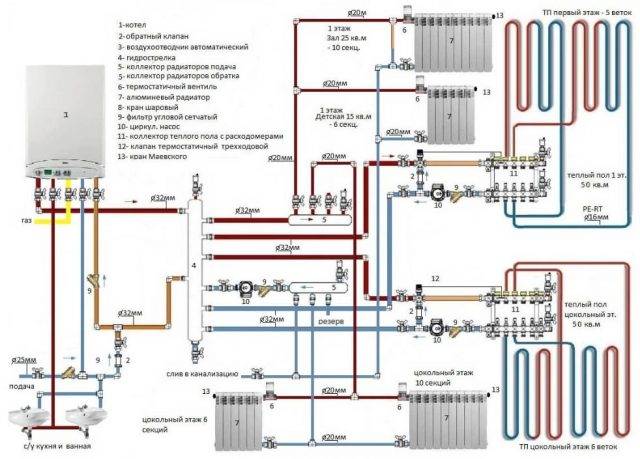

Схема подключения теплого пола от котла
Смесительный узел с трёхходовым термовентилем. Принцип работы подобных конструкций уже был приведён выше. Данный вариант является более удачным решением. Он в большей степени рассчитан на значительный расход теплоносителя без перегрузок.
Несмотря на наличие неоспоримых достоинств второй и третий вариант подойду далеко не всем, поскольку требуют серьёзных временных (на проведение работ по монтажу) и денежных (на покупку необходимого оборудования) затрат.
Методика расчёта водяного пола
При расчёте водяного пола учитывают следующие факторы:
- общая длина контура должна быть ограничена длиной 100 м. При увеличении этого показателя давление воды в трубах не будет достигать нормативного уровня;
- соседние контуры не должны отличаться длиной более 15 м;
- расстояние между рядами труб должно составлять 150 мм;
- при уменьшении междурядного расстояния до 100 мм придётся укладывать на 1 м 2 площади на 10 м труб больше.
Если вы чувствуете, что ваш опыт в проведении сантехнических работ недостаточен, то лучше вызвать профессионалов и всю ответственность за качество монтажа тёплого водяного пола переложить на них.
Что такое смесительный узел
Котел нагревает воду обычно до 80-95°С, это оптимальная температура для использования в радиаторах. Однако по санитарным нормам температура пола не должна быть более 30°С.
Превышение этой температуры может привести к повышенному выделению вредных веществ из напольных покрытий, да и вообще по такому полу будет некомфортно ходить (см. статью о вреде теплого пола и ламината).
Учитывая толщину стяжки пола и напольного покрытия, температура теплоносителя в контурах — не выше 55°С. Именно поэтому воду для теплого пола подают через смесительный узел, в нем смешивается горячая жидкость с более прохладной (которая уже прошла через систему и успела остыть). Схема работы системы показана на видео:
Элементы системы
Когда горячий теплоноситель доходит до коллектора, он упирается в предохранительный клапан. Термоголовка определяет температуру жидкости и если она превышает установленные значения, вентиль приоткрывается и холодный и горячий теплоноситель смешиваются.
Кроме того, если контуры длинные, часто делают насосно-смесительный узел своими руками. Он оснащен циркулярным насосом, который прогоняет через себя воду и увеличивает давление в системе.
Кроме основных элементов (двух- или трёхходового клапана и насоса), в узле бывают и дополнительные детали: байпас (перемычка), дренажные и отсекающие клапаны, воздухоотвод, расширительный бак.
Твердотопливные котлы на дровах
Котел имеет электрический нагнетатель воздуха, который управляется электронной системой от термостата. В результате изменения количества воздуха, мощность котла в процессе горения меняется в зависимости от температуры теплоносителя.
Электронная система выводит на дисплей различные показатели для контроля режима работы котла. Котел имеет индикатор минимального количества топлива в топке и подает сигнал об этом хозяину. Конструкция котла предусматривает возможность дозагрузки топлива не останавливая процесс горения.
Производители оборудования выпускают универсальные комбинированные котлы, которые могут сжигать топливо в двух режимах — с подачей воздуха или снизу, или сверху. Стоимость таких котлов естественно выше.
Основные виды систем
Разновидностей систем всего несколько. При использовании бетонной технологии, все нагревательные элементы находятся под цементной стяжкой. Подобный подход, для установки теплых водяных полов, используется из-за множества необходимых работ, на которые потребуются существенные капиталовложения и временные затраты. Устанавливать такое покрытие можно только после просыхания бетонной стяжки. Этот временной промежуток может приравниваться к месяцу (для придания стяжке марочной прочности), и в зависимости от его толщины. Этот способ не является простым, однако это не помешало ему стать таким популярным.
При использовании настенной технологии, монтаж труб теплого пола выполняется из заранее подготовленных материалов. Это позволило максимально уменьшить продолжительность необходимых работ, направленных на монтаж системы. Ведь речь идет о полном отсутствии работ с раствором
Стоит обратить внимание, что речь идет о покупке готовых материалов, которые стоят дорого
В зависимости от материалов различают:
- Модульный тип деревянной системы.
- Полистирольную систему.
- Реечный тип деревянной системы.
Под деревянные покрытия

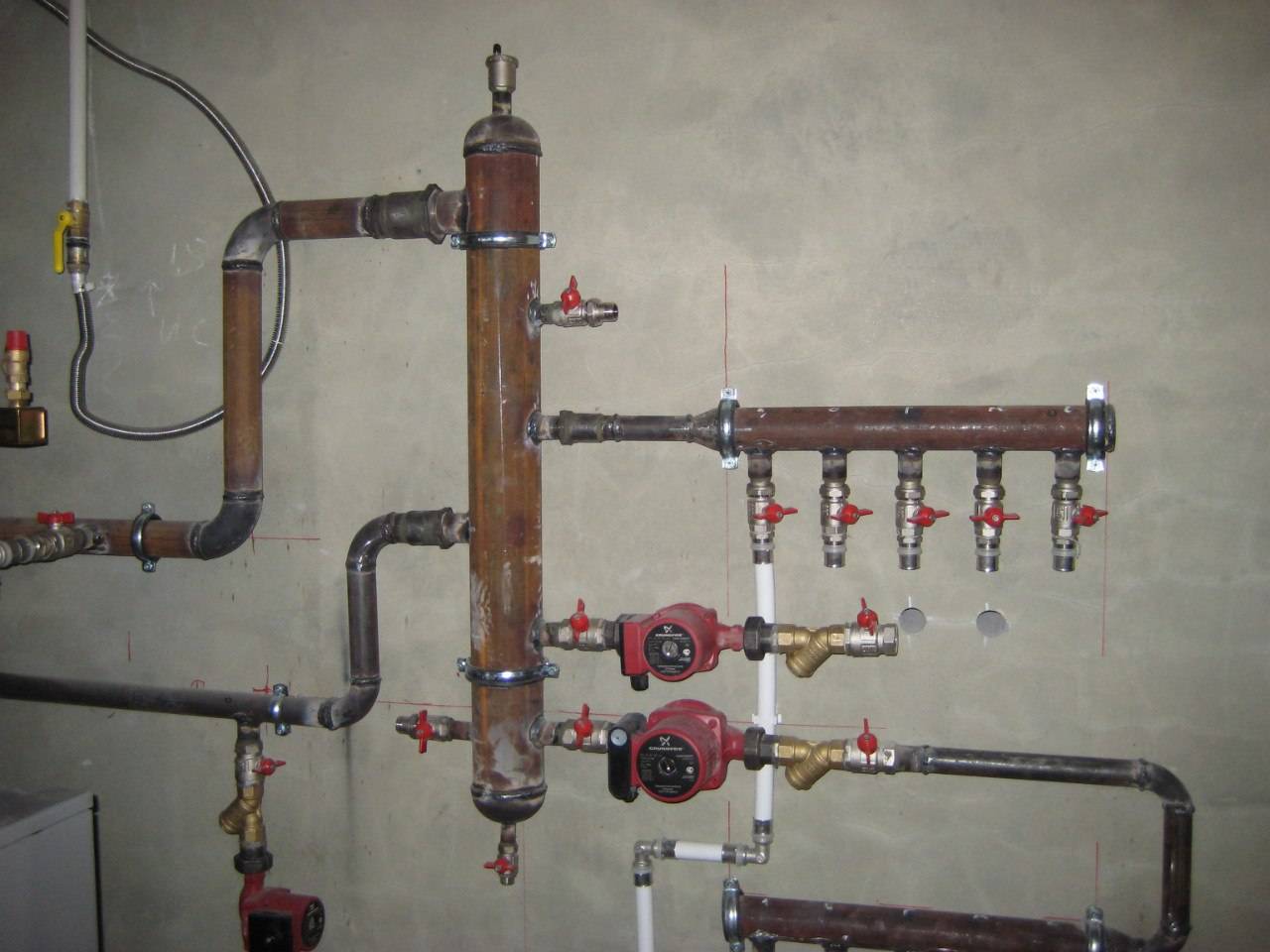

Схема подключения коллектора тёплого пола к котлу
Способов подключения может быть несколько. Это зависит от типа котла и его расположения. Однако во всех случаях должны выполняться определённые условия. Подключать тёплый пол к котлу лучше по имеющейся схеме. Например, такой.
Тонкости монтажа
Размещение этого компонента тепловой сети напрямую зависит от решения, которое примет домовладелец. В принципе, его можно установить в любом месте, главное, чтобы он никому не мешал и был недосягаем для детей. Но, так или иначе, имеются рекомендации, которые совсем не будут лишними:
- Шкаф для установки коллекторного устройства необходимо устанавливать в таком помещении, где будет обеспечен доступ к трубопроводным линиям.
- К торцам труб подсоединяют боковые штуцера коллекторного устройства. Через них будет осуществляться прямая и обратная подача теплоносителя. Целесообразно установить необходимую запорную арматуру и регуляторы температуры.
- Для упрощения процедуры имеет смысл купить готовый к установке коллектор, в комплект которого входит запорная арматура. Эти узлы, которые будут смонтированы на выводы тёплых полов, радиаторов отопления и других потребителей тепла. Во время эксплуатации тепловой сети, домовладелец получит возможность отключения тех или иных контуров отопительной сети, но при этом часть контуров будет продолжать работу.
- Торцы труб, запорную арматуру и коллектор соединяют с использованием фитингов. Довольно часто выходные трубы тёплого пола соединяют с коллектором при помощи использования соединительных узлов, состоящих из кольца, оснащённого зажимом, втулки и гайки, изготовленной из латуни. Существует и более простой метод соединения, который основан на применении простых зажимов, которые укомплектованы запирающими вентилями.
- Трубы подачи тепла и обратки подсоединяют ко входу в устройство распределения теплоносителя, а трубы тёплого пола к выходам.
Элементы подключения
Полная комплектация коллекторного узла состоит из:
- запорных вентилей;
- узла подмеса;
- сливного крана;
- насоса для обеспечения движения рабочей среды.
Порядок подключения
Как уже отмечалось, оптимальной системой обогрева можно считать набор оборудования, состоящий из:
- котла;
- тёплого пола;
- коллектора;
- необходимой обвязки.
Соединение перечисленных компонентов должно выполняться в определённой очерёдности:
Данную работу осуществляют в определённой последовательности:
- Подбор места подключения. По обыкновению, перед подключением теплового оборудования необходимо провести подготовку помещения. То есть в нём обязательно должен быть ровный пол, оборудован дренаж для удаления воды, которая может пойти в помещение в результате прорыва. Разумеется, в неё должно быть налажено освещение. Размеры помещения должны обеспечить свободный доступ персонала для обслуживания установленных устройств.
- К коллектору подводят прямой и обратный трубопроводы. Возвратка будет принимать охлаждённую воду, и перенаправлять её на подогрев. Через прямой трубопровод теплоноситель, разогретый до заданных параметров, будет направлен в тепловую сеть.
- Трубу котла подключают с вентилем, для этого используют фитинги и затем производят включение в коллектор.
- На концы труб должны быть установлены краны и температурные регуляторы. Они предназначены для регулировки движения теплоносителя по контурам и при необходимости, например, возникновения нештатной ситуации, отключение повреждённых линий.
- Последняя операция – испытание собранной системы.
Котёл и трубы для контура
Если у вас печное отопление, и вы решили перейти на газ, то всё гораздо проще, так как сделать что-то с нуля всегда легче, чем переделывать уже имеющуюся конструкцию. Тем не менее, при желании доступно многое, в том числе и совмещение напольного контура с радиаторным, но, обо всём по порядку.
Виды газовых котлов
Газовые котлы отопления могут классифицироваться по способу их крепления – они бывают либо навесными (монтируются на стену), либо напольными (монтируются на пол). Кроме того, они могут быть одноконтурными (только для подогрева теплоносителя) или двухконтурными, где добавляется функция ГВС. Но нас в основном интересует не это – при монтаже водяного тёплого пола важен принцип работы этих агрегатов.
Конвекционные или традиционные газовые котлы
Принцип работы традиционного газового котла
Принцип работы конвекционного газового котла достаточно прост: вода принудительно подаётся из водопровода, полностью заполняя контур. Затем циркуляционным насосом теплоноситель приводится в движение, но при прогоне через теплообменник, он нагревается, проходит свой цикл и возвращается в котёл для нагрева.
Система довольно простая, поэтому традиционные котлы дешевле конденсационных агрегатов, но… Теплообменники делают из чугуна или нержавеющей стали и обычный пар не принесёт им какого-либо ущерба, даже при конденсации. А вот при сгорании газа такой конденсат состоит из агрессивной жидкости, разрушающей теплообменник и коаксиальную трубу.
Чтобы эти ядовитые испарения не вредили, они должны выходить в атмосферу и это происходит лишь в том случае, когда температура «обратки» не ниже 30⁰C. Для этого нужно поддерживать рабочую температуру на выходе не ниже 70-80⁰C (практическое наблюдение), но это хорошо для радиаторов, а не для тёплого пола, хотя вход есть, и вы узнаете о нём ниже.
Конденсационные газовые котлы
Принцип работы конденсационного газового котла
Лучше всего устанавливать тёплый пол водяной от газового котла конденсационного типа, если, конечно, не будет задействован ещё и радиаторный контур. Это можно сделать в доме своими руками, если кроме желания у вас имеется достаточный багаж знаний. Чтобы в этом проще было разобраться, чуть пониже я выложил видео, на котором вкратце рассказывается о принципах работы газовых агрегатов.
Конденсационные котлы ещё называют низкотемпературными и это по двум причинам. Во-первых, для теплых полов нужна более низкая температура теплоносителя, нежели для радиаторов. Во-вторых, конденсат здесь не во вред, а на пользу, так как он попадает в сопряжённую камеру котла, где частично подогревает обратную линию подачи воды, а после охлаждения стекает в отстойник.
Видео: Так работают конвекционные и конденсационные системы газовых котлов
Схема с 2 ходовым клапаном
Данный элемент называется еще питающим краном. Он состоит из термоголовки с термодатчиком жидкостного типа, которая открывает и закрывает устройство. Благодаря этому можно добавлять либо отсекать подачу нагретой жидкости, поступающей от отопительного аппарата.
Схема с 2 ходовым клапаном водяного пола
В данном случае подмешивание производится не все время, как в случае с 3 ходовым устройством, а лишь при открывании крана. Установка узла с 2 ходовым краном обязательно требует предусматривания в схеме обвязки монтаж байпаса, который оснащен предохранительным клапаном. Если повышаются критические параметры давления на входе в коллектор, то клапан открывается и сбрасывает определенную часть жидкости в обратную трубу.
Нюансы применения твердотопливного котла
Если газ невозможно применять для обогрева, то лучше всего выбрать твердотопливный котел. Здесь также нужны определенные элементы для работы системы, к которым относится:
Трубы. Здесь так же нужны стандартные полипропиленовые изделия.
Радиаторы. Оптимальным выбором считаются алюминиевые конструкции, в которых имеется нужное количество секций. Если есть денежные средства, то могут быть приобретены и более дорогостоящие элементы
Монтаж оборудования практически ничем не отличается от формирования любой закрытой гравитационной системы. Может применяться двухтрубная или однотрубная система
Вариант обвязки с буферной емкостью
Наличие буферной емкости крайне желательно для работы котла на твердых видах топлива и вот почему. Чтобы агрегат функционировал эффективно и производил тепло с заявленным в паспорте КПД (от 75 до 85% у разных типов), он должен действовать на максимальном режиме. Когда прикрывается воздушная заслонка с целью замедлить горение, в топке наблюдается недостаток кислорода и КПД сжигания дров снижается. При этом возрастают выбросы в атмосферу угарного газа (СО).
Для справки. Именно из-за выбросов в большинстве европейских стран запрещается эксплуатировать твердотопливные котлы без буферной емкости.
С другой стороны, при максимальном горении температура теплоносителя в современных теплогенераторах достигает 85 °С, а одной закладки дров хватает всего часа на 4. Это не устраивает многих владельцев частных домов. Решение проблемы – поставить буферную емкость и включить ее в обвязку ТТ-котла таким образом, чтобы она служила баком-аккумулятором. Схематично это выглядит так:
Измеряя температуру Т1 и Т2, можно настроить послойную загрузку емкости балансировочным вентилем
Когда топка горит вовсю, буферная емкость накапливает тепло (на техническом языке – загружается), а после затухания отдает его в отопительную систему. Для управления температурой теплоносителя, подающегося в радиаторы, с другой стороны от бака-аккумулятора тоже ставится трехходовой смесительный клапан и второй насос. Теперь вовсе не обязательно бегать к котлу каждые 4 часа, ведь после затухания топки обогрев дома какое-то время будет обеспечивать буферная емкость. Как долго – зависит от ее объема и температуры нагрева.
Для справки. На основании практического опыта вместительность теплоаккумулятора можно определить так: на частный дом площадью 200 м² понадобится бак объемом не менее 1 м³.
Есть парочка важных нюансов. Чтобы схема обвязки благополучно работала, нужен твердотопливный котел, чьей мощности хватит на одновременное отопление и загрузку буферной емкости. Значит, нужна мощность в 2 раза выше расчетной. Другой момент – подбор производительности насосов таким образом, чтобы расход в котловом контуре немного превышал количество протекающей воды в контуре отопительном.
Интересный вариант стыковки ТТ-котла с самодельным буферным резервуаром (он же — бойлер косвенного нагрева) без насоса продемонстрирован нашим экспертом в видеосюжете:
Работа с электрическим теплым полом
Если при укладке используются элементы, проводящие электрический ток, то важно, чтобы мощность системы была не более 130 ватт на квадратный метр. Если же кабель прокладывается по деревянным конструкциям, то на этих участках его мощность не должна быть боле 17 ватт на метр.. Кабель и маты не укладываются под предметами мебели, бытовой техникой и в местах с повышенной проходимостью
Максимальная температура нагревательных элементов не должна превышать 45 градусов по Цельсию. Укладка производится на заранее подготовленное основание без значительных дефектов и неровностей.
Кабель и маты не укладываются под предметами мебели, бытовой техникой и в местах с повышенной проходимостью. Максимальная температура нагревательных элементов не должна превышать 45 градусов по Цельсию. Укладка производится на заранее подготовленное основание без значительных дефектов и неровностей.
Выполняются работы в такой последовательности:
Черновое основание очищается от пыли, грязи и мусора. Различные щели, дыры и полости заделываются составами для древесины. Ни в коем случае нельзя применять монтажную пену, поскольку она является пожароопасным материалом не совместимым с системами подогрева.
Поверх основания укладываются деревянные бруски 5х5 сантиметров, интервал между которыми должен быть в пределах 0,4-0,5 метра. Можно использовать бруски с меньшими пропорциями, но помнить о том, что зазор между нагревательным элементом и покрытием пола должен составлять от 3 сантиметров. Фиксируются бруски саморезами.
Между брусками укладывается утеплитель с отражающей поверхностью, направленной в сторону помещения. Это позволит направлять выделяемые потоки тепловой энергии в комнату и не даст образоваться значительным теплопотерям. Желательно делать заступ на бруски. Предпочтение отдает различным материалам с фольгированным слоем.
Сверху на слой утеплителя укладывается армирующая сетка с площадью ячейки в 1 квадратный сантиметр. В тех местах, где кабель будет проходить через деревянные бруски, необходимо выпиливать пазы, изолируемые фольгой или металлическими пластинами. Глубина паза должна быть такой, чтобы кабель располагался на уровне утеплителя.
Укладывается кабель с шагом в 10-15 сантиметров. Расстояние от него до брусков должно составлять около 10 сантиметров. На армирующей сетке его фиксация производится при помощи пластиковых креплений (хомутов).
По завершению укладки оголенные концы кабеля выводятся на поверхность и подключаются к блоку термостата, который должен быть предварительно установлен в гофрированной трубке на расстоянии в 0,5-0,7 метра от стены между витками энергокабеля.
Подключать систему подогрева к термостату необходимо с абсолютным соблюдением всех инструкций
При укладке важно учесть общую мощность кабеля с упором на площадь его сечения. По завершению подключения производится тестирование системы
Особое внимание стоит уделить тем участкам, где кабель располагается поверх древесины, чтобы устранить риск возгорания.
Завершающим этапом работ является создание чистового пола и укладка основного покрытия.
Чистовой пол можно сделать из доски с замковыми соединениями, которая обеспечит отличную вентиляцию пространства под настилом.
Итог
В статье представлена подробная информация о монтаже систем теплого пола в деревянном доме. Если соблюдать все инструкции и не делать ошибок, то эффективность, надежность и безопасность подогрева полов будут на высочайшем уровне.
Если у владельца существуют сомнения по поводу своей компетентности при проведении сантехнических или электромонтажных работ, то лучше не рисковать и обратиться за помощью к профессионалам. Специалисты из строительных компаний возьмут на себя ответственность за все этапы работ – от покупки необходимых материалов до монтажа теплого пола, его тестирования и введения в эксплуатацию.
Комбинированная система отопления в квартире

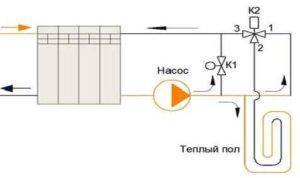

Ещё одна схема:
Эта схема иллюстрирует то, как можно сделать комбинированную систему отопления — подключить теплый пол — в квартире. Конечно, не во всех городах разрешено подключать теплый пол к системе отопления квартиры. В любом случае разрешение нужно уточнять. Тем не менее, схему я приведу.
На схеме показаны вертикальные стояки подачи и обратки, которые проходят через все этажи дома. Вверху показан радиатор, присоединённый к стоякам. Внизу – вместо радиатора! – подключена система теплого пола: коллекторы, циркуляционный насос и смесительный узел для контроля температуры.
По подающей трубе из главного стояка вода с температурой 80 градусов приходит в смесительный узел (то есть она вроде как должна быть такой температуры, но многие живущие в квартирах имеют право усомниться, ну да ладно). В смесительном узле к горячему теплоносителю подмешивается более холодная вода из обратки теплого пола, таким образом опуская температуру на подаче до нужного значения.
Вот, собственно, и весь принцип работы теплого пола в городской квартире. Однако нужно всегда помнить о строгом контроле за температурой теплоносителя в теплом полу и о том, чтобы соседям тоже хватало тепла. Ну, и ещё раз повторю: сначала нужно узнать в соответствующих службах, разрешается ли в вашем городе/доме делать теплый пол.
А вообще, на моём сайте есть подробная статья о том, как сделать водяной теплый пол в квартире, не имея при этом проблем с показанной выше схемой подключения.
Все, приведенные в этой статье схемы, не смотря на указанные недостатки, работоспособны, и вы можете пользоваться ими для устройства отопления в своём доме. Однако есть один принцип; если вы его уяснте, то комбинированная система отопления любой сложности будет вам по силам. Что это за принцип? Читайте в следующей статье.
комбинированная система отопления
| Первичные и вторичные кольца в комбинированной системе отопления >>
Комбинированная система отопления:
- Комбинированная система отопления: схемы
- Первичные и вторичные кольца в комбинированной системе отопления
- Схемы комбинированных систем отопления
- Как сделать тёплый пол в ванной или туалете?
- Как подключить напольный котел к бойлеру косвенного нагрева и системе отопления?
- Подключение двух напольных котлов к многоконтурной системе отопления: правильные и неправильные способы
- Как подключить настенный котёл к нескольким контурам радиаторов и тёплого пола?
Принцип работы
Концепция работы такова – внутри пола расположены трубопровод и узел смешивания теплоносителя.
При выборе трубопровода обратите внимание на те варианты, которые сделаны из сшитого целлофана, меди или из металлопластиковых труб
Характеристики труб:
- Трубы, сделанные из меди, сослужат вам долгую службу, они обладают высоким уровнем теплоотдачи и прочностью. Единственный минус – цена их выше, чем на все остальные, что может позволить себе не каждый.
- Металлопластиковые. Чуть менее прочные, чем из меди, но из своей ценовой категории самые лучшие. Соответственно, цена на них ниже, чем на медные трубы.
- Рех – самый дешевый вариант, но не сказать, что плохой. Единственный минус – они не совсем удобны, поскольку при нагреве полиэтилен распрямляется, и становится проблематично сделать трубы нужной вам формы. Зато их легко ремонтировать.
Узел смешивания теплоносителя, состоящий из коллектора, насоса и термостатического смесителя, используется для поддержания нужной вам температуры. У водяного теплого пола есть аналог – электрический «собрат». Какой из них больше походит вам – решайте сами.
Сам котел является специальным агрегатом, в котором происходит нагрев и охлаждение жидкости. Для этого внутри используется природный газ. Самый популярный газовый котел – двухконтурный. Он отличается высокой мощностью, обеспечивает дом отоплением и горячей водой.
Преимущества и недостатки теплого пола:
- Установка происходит без больших затрат. Для многих этот фактор достаточно важен, т. к. в любом случае будут осуществляться некоторые покупки. Каждый хочет найти наиболее выгодный вариант.
- Элементы конструкции подходят для любого покрытия (паркет, плитка и т. д). Однако профессионалы советуют укладывать поверх керамогранит или же плитку. Эти два материала сами по себе достаточно холодные, что создает дискомфорт при перемещении по нему босиком. Теплый пол под ними обеспечит более высокую температуру поверхности. Плюс плитка и керамогранит сами по себе обладают высокой прочностью и долговечностью.
- Возможность обогревать квартиру независимо от сезона.
- Система теплого пола может заменить собой все остальные обогревающие конструкции, что позволяет более эффективно задействовать остальную площадь помещения.
- Если случатся какие-то поломки, связанные с электроэнергией, то это не повлияет на отопление – пол от котла работает полностью в автономном режиме.
- К сожалению, многие квартиры не оборудованы так, чтобы было возможным установить водяные полы. Для них как минимум требуется система вентиляции и дымоотвода, так что намного проще установить в частном доме. Насчет этого нужно договариваться с УК.
- Если вы отапливаете квартиру от котла, то возможность регулирования температуры несколько ограничена, хотя и возможна. Если от центрального отопления, то о регулировании вовсе забудьте.
- Система водяного отопления может затопить помещеине, если вы вовремя не заметите какие-то повреждения.
- Если монтаж произвести правильно, то никаких проблем на протяжении долгих лет не возникнет. Однако при малейшем промахе все может привести к поломке деталей, следовательно, их замене. Будьте аккуратны с вычислениями и читайте внимательно инструкции.

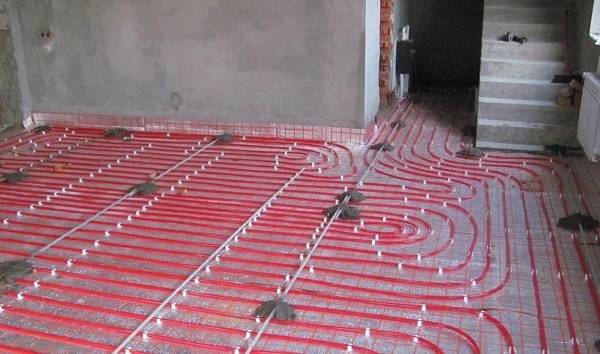

Перед тем, как приступить к закупке материалов, стоит рассчитать все до мелочей. Для этого люди создают схему помещения, в котором будут делать пол. Она же может пригодиться через некоторое время, если вы захотите сделать ремонт, поскольку сможете по проекту вспомнить расположение труб под полом.
Есть несколько нюансов, которые нужно учитывать при создании схемы:
- Если вы знаете, где будет стоять мебель и сантехника, то трубы в этом месте укладывать не нужно.
- Длина контура в 16 миллиметров не может быть выше ста метров, иначе подача воды по трубам будет неэффективной. Следовательно, один такой контур располагается в пространстве, площадь которого составляет не больше 15 квадратных метров.
- Старайтесь сохранять у всех контуров одинаковую длину, разница должна быть не более 15 метров.
- Самое оптимальное расстояние между трубами при укладке – около 15 сантиметров. Этому стоит следовать в условиях отличной теплоизоляции. Если же температура воздуха за окном опускается до -20 градусов, то расстояние стоит уменьшить до 10 сантиметров.
- Если следовать расчету, что расстояние между трубами – 15 см, то расход труб обычно составляет около 6-7 метров. В случае с 10 см – 10 метров.
Вышеприведенные данные – лишь некий усредненный ориентир. На практике нужно еще учитывать многие другие факторы.
