Смесительный узел для теплого пола своими руками: схемы для теплых полов и самостоятельный монтаж

Узел подмеса с двухходовым клапаном для теплого пола

2-х ходовой тип устройства также называют питающим. На нем имеется термостатическая головка, укомплектованная жидкостным датчиком, в постоянном режиме контролирующим степень нагрева рабочей среды, которая подается в контур пола. Головка служит для открытия/закрытия клапана, в результате чего поступление горячей воды от нагревательного котла добавляется или отсекается.

Подмес потоков осуществляется так: вода из обратки поступает постоянно, а нагретый теплоноситель подается в случае необходимости, благодаря тому, что клапан регулирует этот процесс. В результате система обогрева пола не перегревается никогда и тем самым срок ее эксплуатации увеличивается.

У двухходового устройства малая пропускная способность, поэтому регулировка температуры рабочей среды осуществляется плавно. Специалисты при подключении смесительного узла для теплого пола отдают предпочтение использованию данного типа клапана. Правда, существует ограничение на его применение – обогреваемая площадь не должна превышать 200 «квадратов».

Опрессовка полов

Важный пункт в нашей инструкции. После того, как уложите трубу, все контура нужно опрессовать. Делается это для того, чтобы убедиться окончательно в герметичности труб и отсутствия в нех деффектов.

Опрессовать систему можно как воздухом, так и водой. Если вы уверены, что до зимы въедете в дом, то можно прибегнуть к опрессовке водой. В иных случаях следует опрессовывать воздухом. Давление закачивайте в районе 4 бар и наблюдайте за его «удержанием». Если немного давление спадет, то ничего страшного. Зачастую это связано с изменением температуры. Но если спад будет существенным, то следует искать место утечки.

Как устроен узел гребенки

Когда трубы раскладываются в разных помещениях, их концы все равно сводятся в одном месте. К ним подключается гребенка. Это распределительный узел. У него такие задачи:

  • Уменьшение температуры воды, поступающей из котла. Температура для подачи в пол должна составлять максимум 45 градусов, а теплогенератор обычно нагревает теплоноситель намного сильнее.
  • Обеспечение необходимого объема тепла для каждого помещения в отдельности. Гребенка тут функционирует в качестве распределителя энергии, отвечает за расход на каждом контуре по отдельности.

В гребенке два коллектора – обратный, подающий. Они горизонтальные, соединяются с потребителями – это контуры обогрева. С торцов в них поступает теплоноситель из главной магистрали.

Для регулировки поступающего в контуры объема воды, на коллекторе ставятся клапаны. Они оснащены нажимным штоком. Регулировать можно вручную, автоматически. Для контроля объема воды отводы от второго коллектора оснащены колбами, измеряющими расход.

Еще одна важная деталь насос циркуляции. Без него ничего не будет работать нормально, потому что насос регулирует циркуляцию воды.

Функционирование двухходового клапана

Принцип работы двухходовой гребенки упрощен, если сравнивать с трехходовым механизмом. Перед гребенкой размещается двухходовой клапан с закрепленным выносным датчиком температуры. Датчик располагается вместе с коллектором обработки.

У клапана 2 основных режима – открытие и закрытие. Они определяют расположение штока. Шток управляется термоголовкой.

Принцип функционирования конструкции такой – сначала двухходовой клапан в открытом положении, при этом горячая жидкость подается в гребенку. Она смешивается с остывшей водой из обратного клапана, только потом попадает в коллектор для поступления в систему пола. Находящийся на выходе выносной датчик проводит замер температуры. Когда она меньше необходимого уровня, двухходовой клапан будет открыт. После того как подогрев доведет воду до оптимальной температуры, то система закрывается, и теплоноситель больше не поступает от основного источника.

По мере отдачи тепла в комнату вода остывает, и ее температура становится меньше установленной нормы. Термоголовка клапана, получая информацию с датчика, поднимает шток, открывает клапан, тогда горячая вода с котла снова смешивается с остывшей в гребенке.

Итак, двухходовая система – надежная, в ней минимизирована вероятность поломки, поступления в систему слишком горячей воды. Этот процесс также контролируется термостатом и принципом функционирования оборудования.

Следует отметить, что плавность, точность регулировки хуже в отличие от установки трехходового клапана.

Работа гребенки с трехходовым клапаном

При выборе гребенки следует изучить устройство терхходового клапана, его плюсы и минусы. В отличие от двухходового он более оптимизированной работой, потому что схема имеет три входа:

  • 1 узел – принимает теплоноситель от котла;
  • 2 узел – принимает воду от исходящего коллектора;
  • 3 узел – линия от коллектора обработки.

Подключить этот клапан несложно, а принцип функционирования включает такие этапы:

  1. Сначала линия подмешивания перекрыта, но подача из котла открыта. В гребенку поступает нагретая вода.
  2. Датчик уведомляет о том, что температура превышена. При этом происходит смещение запора в клапане, одновременно открывается узел подмешивания, закрывается поступление теплоносителя.
  3. Теперь температура нормализуется, а запорная конструкция не меняет своего расположения.
  4. Когда вода совершает несколько циклов движения, то остывает. Клапан фиксирует этот процесс и перекрывает узел подмешивания.

Принцип функционирования трехходовой конструкции отличается плавностью и возможностью точнее регулировать температурный режим. Несмотря на эти достоинства, недостаток заключается в недостаточной надежности системы.

Клапаны для смесительных узлов

Смесительные узлы отличаются друг от друга в зависимости от применения клапанов тех или иных видов. Наиболее распространённые клапаны – это двухходовые и трехходовые.

Рассмотрим особенности и первых и вторых подробнее.

Двухходовой (питающий) клапан. Этот клапан оснащён термоголовкой с датчиком влаги, который постоянно её проверяет и, если нужно, отсекает подачу горячей воды от источника нагревания.

В итоге в смесительный узел попадает уже обработанная вода, а если она успевает остыть, то автоматически разбавляется более тёплой. Благодаря этому тёплый пол не перегревается и может использоваться довольно длительное время. Пропускная способность клапана небольшая, регулировка происходит медленно без ощутимых перепадов.

Преимущественно для установки своими руками мастера выбирают именно такой клапан, его можно применять для отопления площади максимум в 200 квадратов.

Трехходовой клапан для узла подмеса. Этот клапан соединяет в себе характеристики пропускного клапана и балансировочного байпасного крана. Он смешивает внутри себя горячий теплоноситель и остывшую обработанную жидкость. Иногда такие клапаны оснащены сервоприводами, способными управлять метеоконтроллерами и термостатическими приспособлениями.

Изнутри клапана есть заслонка, находящаяся между трубой подачи воды и обратки. При регулировке её положения можно менять соотношение количества подаваемой жидкости.

Такой клапан универсальный, отлично подходит для крупных систем с многочисленными контурами и метеоконтроллерами.

Но их применение имеет и свои недостатки, в частности:

  • по сигналу из термостата клапаны могут полностью открыться и впустить в контур перегретую воду, что негативно скажется на функционировании тёплого пола вплоть до того, что он может просто лопнуть под давлением;
  • огромная пропускная способность, из-за которой температура может резко подняться даже при небольшом смещении клапана.

Температурные датчики

Очень часто тёплые полы оснащаются специальными уличными датчиками, которые автоматически регулируют их температуру в зависимости от погодных условий. В частности, если на улице холодает, температура пола начинает автоматически повышаться.

Работает это так: вентиль поворачивается максимум на 90 градусов. Контроллер делит их на 20 отрезков по 4,5 градуса и каждые 20 секунд проверяет подаваемую температуру. Если фактическая температура не соответствует оптимальной, вентиль поворачивается на 1 деление. Также некоторые датчики ограничивают подачу воды при отсутствии дома людей.

Конечно, это можно делать вручную, и каждый раз подкручивать вентиль, но устанавливать оптимальный режим подогрева будет трудно.

Конструктивные особенности теплого пола без смесительного узла

Можно ли обойтись без смесительного узла? Специалисты считают, что отопительная система может нормального функционировать и без смесительного узла при условии, что отопление в доме организовано с помощью низкотемпературных контуров. Такое возможно, если вода нагревается только до определенной отметки.

Особенности укладки теплых водяных полов

Пример: отопление работает на воздушном тепловом насосе. Если же вы используете один и тот же котел для отопления дома и нагрева воды для душа, то без смесительного узла не обойтись.

Главным недостатком такой отопительной системы является необходимость утепления жилого помещения. Кроме этого, прибавляются еще и работы по теплоизоляции. Недостатки:

Устройство водяного пола

  • Пол укладывается в непосредственной близости от нагревательных элементов;
  • Максимальная площадь не должна превышать 25 м²;
  • Необходимо обращаться к специалисту, который поможет высчитать мощность водяного пола и скорость остывания теплоносителя в водопроводе. Если разница температуры будет слишком высокой, то это приведет к образованию конденсата. Высокая влажность на поверхности труб приводит к быстрой поломке трубопровода.

Таким образом, смесительный узел для теплого пола своими руками устанавливать необязательно, если вы планируете отапливать небольшое помещение площадью до 40 м². Конструктивные особенности такой сборки:

Схема конструктивных элементов и оборудования водяного теплого пола

  • На обратной стороне коллектора монтируется термореле ТР, которое в будущем будет подключаться к сети 220 В. Такое подключение позволяет слегка видоизменить направление теплоносителя: начала жидкость поступает от котла в подающий коллектор, откуда она уже разогретая равномерно распределяется по трубопроводу. Циркуляцию воды по трубам производит насосный двигатель;
  • Сделав полный круг, вода возвращается в коллектор. На этом этапе коллектор определяет температуру жидкости и отключает насосный двигатель. Движение горячей жидкости постепенно замедляется, за счет чего происходит обогревание дома. Механизм снова запускает насосный двигатель после падения температуры, и весь цикл повторяется – сначала теплоноситель попадает в котел, откуда равномерно распределяется по петлям.

Специалисты считают, что когда смесительный узел для теплого пола своими руками не устанавливался, что лучше перестраховаться, установив реле. Это устройство позволит полностью вырубить функционирование водяного пола, если термодатчик зафиксирует слишком высокую температуру труб.

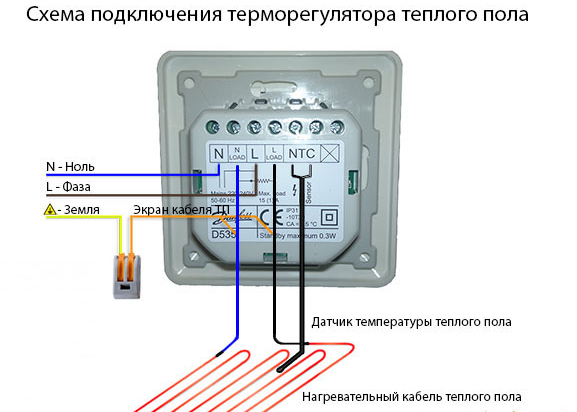

Схема подключения терморегулятора теплого пола

Отметим, современный пластик без особых проблем переносит высокие температуры. Например, даже самая дешевая труба спокойно выдерживает 80–90 градусов

Обратите внимание на то, что ламинат и линолеум не рассчитаны на перегрев. 35–45 градусов – это максимум, который они могут выдержать. https://www.youtube.com/embed/l2NKVVPP8AE

Смесительный узел для тёплых полов на трёхходовых клапанах

Укладка теплого водяного пола

Одна из ключевых составляющих системы — трубы и система их фиксации. Есть две технологии:

  • Сухая — полистирольная и деревянная. На систему из пенополистирольных матов или деревянных пластин укладываются металлические полосы со сформованными каналами для укладки труб. Они необходимы для более равномерного распределения тепла. Трубы вставляются в выемки. Сверху укладываются жесткий материал — фанера, ОСП, ГВЛ и т.д. На это основание можно настилать мягкое напольное покрытие. Возможна укладка плитки на плиточный клей, паркета или ламината.

  • Укладка в стяжку или так называемая «мокрая» технология. Состоит из нескольких слоев: утеплитель, система фиксации (ленты или сетка), трубы, стяжка. Поверх этого «пирога» после схватывания стяжки укладывается уже напольное покрытие. При необходимости под утеплителем укладывают слой гидроизоляции- чтобы не затопить соседей. Может также присутствовать армирующая сетка, которую настилают поверх труб теплого пола. Она перераспределяет нагрузку, предотвращая повреждение системы. Обязательным элементом системы является демпферная лента, которая раскатывается по периметру помещения и укладывается в месте соединения двух контуров.

Обе системы неидеальны, но более дешевой является укладка труб в стяжку. Хотя она и имеет массу минусов, именно она по причине более низкой стоимости более популярна.

Какую систему выбрать

По стоимости сухие системы обходятся дороже: их комплектующие (если брать готовые, заводские) стоят больше. Но они весят намного меньше и быстрее вводятся в эксплуатацию. Есть несколько причин, по которым стоит использовать именно их.

Первая: большой вес стяжки. Далеко не все фундаменты и перекрытия домов способны вынести нагрузку, создаваемую водяным теплым полом в бетонной стяжке. Над поверхностью труб должен быть слой бетона не менее 3 см. Если учесть, что наружный диаметр трубы составляет тоже порядка 3 см, то общая толщина стяжки 6 см. Вес получается более чем значительный. А сверху часто еще плитка на слое клея. Хорошо, если фундамент рассчитан с запасом — он выдержит, а если нет — начнутся проблемы. Если есть подозрение, что перекрытие или фундамент не вынесут нагрузки, лучше делать деревянную или полистирольную систему.

Вторая: низкая ремонтопригодность системы в стяжке. Хотя при укладке контуров теплого пола рекомендуется укладывать только цельные бухты труб без соединений, периодически трубы повреждаются. Или при ремонте попали сверлом, или лопнула из-за брака. Место повреждения можно определить по влажному пятну, но отремонтировать сложно: приходится разбивать стяжку. При этом можно повредить соседние петли, из-за чего зона повреждения становится больше. Даже если удалось сделать аккуратно, приходится делать два шва, а именно они — потенциальные места следующего повреждения.

Процесс монтажа водяного теплого пола

Третий: ввод в эксплуатацию теплого пола в стяжке возможен только после того, как бетон наберет 100% ресурс прочности. На это уходит не менее 28 дней. До этого срока включать теплый пол нельзя.

Четвертый: у вас сделан деревянный пол. Сама по себе тяжка на деревянном полу — не лучшая затея, а еще стяжка с повышенной температурой. Древесина быстро разрушится, обрушится вся система.

Причины серьезные. Потому, в некоторых случаях, более целесообразно использовать сухие технологии. Тем более, что деревянный водяной теплый пол своими руками обходится не так и дорого. Самый дорогой компонент — металлические пластины, но их тоже можно сделать из тонкого листового металла и лучше — алюминия

Важно уметь гнуть, формуя пазы для труб

Вариант полистирольной системы теплого пола без стяжки продемонстрирован в видео.

Укладка трубы теплого пола

Это самая интересная часть нашей инструкции. Укладывать водяной теплый пол можно несколькими способами. Про них и поговорим ниже.

Способ укладки спираль или улитка

Самый популярный и разумный способ раскладки теплого пола. Позволяет достичь равномерного распределения тепла в каждом контуре за счет того, что трубы чередуются по принципу одна теплее, другая холоднее. Если вы посмотрите на проектные схемы водяного пола, то там как раз чаще всего отображают улитку.

Раскладываются довольно просто. Сначала  вы по периметру помещения (или условного контура) начинаете раскладывать трубу, заворачивая все ближе и ближе к центру. При этом нужно оставлять пространство для того, чтобы в дальнейшем из центра вернуть трубу к основанию периметра и затем уже подключить ее к обратке коллектора.

Поэтому, если шаг укладки у вас составляет 15 см, то начинаете вы раскладывать контур с шагом 30 см до центра, а затем возвращаете трубу как раз между разложенными ранее трубами и шаг получается уже 15 см. Звучит сложно, но картинка отражает суть понятнее

Рекомендуем в большинстве случаев придерживаться именного этого способа укладки.

Способ укладки змейка

Этот способ укладки менее равномерно прогревает пол, но идеально подходит для использования в небольших пространствах. Часто применяется в ситуации, когда вы раскатали контур улиткой и вам  этим же контуром нужно захватить часть небольшого пространства. Тогда вы уже прибегаете к монтажу змейкой.

Есть так же способ укладки теплого пола «двойная змейка». Этот вариант по распределению тепла близок способу «спираль». Его так же можно применять в практике

Шаг укладки трубы теплого пола

Расстояние между трубами теплого пола может быть в целом любым, при условии, что оно грамотно просчитано в проекте. У нас бывают местами шаги и по 25-30 см и с таким шагом помещение отлично прогревается.

Но если у вас проекта отопления нет (что чаще всего и происходит), то укладывать трубу теплого пола нужно с шагом 15 см в основных зонах дома, а в краевых (около наружных стен) нужно усиливать шагом 10 см. В подавляющем большинстве сценариев данного шага хватит за глаза

Длина контура теплого пола

Длина трубы теплого пола может быть опять же любой, если эта длина рассчитана в проекте. В ином случае придерживайтесь размера контура в 80-90 метров. Если длина будет превышена, то ничего страшного. Но лучше все же не превышать. Так же старайтесь рассчитать контуры теплого пола так, чтобы они были схожи по длине. Тогда и балансировать их не придется.

Диаметр трубы теплого пола

Вы удивитесь, но вы можете использовать так же и любой диаметр трубы, но 16 мм вам уже хватит за глаза. При всем при этом с небольшой трубой довольно просто работать. К другим диаметрам смысла прибегать не видим.

Смесительный узел для теплого пола своими руками: назначение и устройство

Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе. На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы. В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.

  1. Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы. В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное. Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе. Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления. Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?

  2. Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола. Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления. Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.
  3. Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника. Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.
  4. Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их. Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором.
  5. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.

  6. Запорная арматура – монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.
  7. Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.

Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант. Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.

Обустройство насосно-смесительного узла

Каждый производитель предлагает свои конструктивные решения смесителей для тёплых полов. Однако готовые узлы, особенно импортные, достаточно дорогие, тогда как собрать такое устройство можно самостоятельно из отдельных элементов. Как сделать такой бюджетный вариант, мы расскажем далее, взяв за основу вариант с трёхходовым клапаном.

Элементы для сборки

Приобретаете все компоненты, необходимые для сборки узла.

Что требуется для сборки смесительного узла

Основные детали для контура в помещении площадью 20 м кв.:

  • циркуляционный насос мощностью 15/4;
  • два терморегулируемых коллектора;
  • смесительный клапан;
  • два обратных клапана;
  • фитинги с накидной гайкой (обычно 16х2);
  • муфты с переходом на наружный и внутренний радиус;
  • сантехнический лён для уплотнения соединений;
  • силиконовый герметик Unipak.

Коллектор теплого пола

Размеры соединительной арматуры подбираются в соответствии с мощностью системы и диаметра трубопровода.

Таблица. Пошаговая инструкция по сборке.

Шаги, фото
Описание действий

Шаг 1

На смесительном клапане есть стрелка, которая показывает направление движения теплоносителя. С той стороны, где она красная, должен быть вход трубы с горячей водой.

Шаг 2

Снизу находится вход обратки.

Шаг 3

Берёте переходную муфту, отделяете небольшую прядь льна и наматываете его на резьбу насухую. Форма намотки значения не имеет, попадать по шагу резьбы необязательно.

Шаг 4

Затем выдавливаете поверх льна немного герметика и пальцем распределяете его по всей окружности резьбы. Старайтесь это делать аккуратно, чтобы герметик не попал внутрь муфты.

Шаг 5

Прикручиваете переходник к смесительному клапану с той стороны, откуда будет выходить вода для контура пола.

Шаг 6

Чтобы затянуть соединение, можно воспользоваться вставленными внутрь втулки пассатижами. Выдавленные при этом излишки герметика следует убрать салфеткой.

Шаг 7

Аналогично с противоположной стороны (откуда будет заходить горячая вода) с помощью переходника с двухсторонней резьбой к смесительному тройнику присоединяется обратный клапан. Соединение хорошо затягиваете разводным ключом и снова протираете насухо.

Шаг 8

После того как втулка будет хорошо затянута, прикручиваете сам клапан

Его очень важно правильно поставить. Ориентируйтесь по стрелочке на корпусе, которая показывает направление движения воды.

Шаг 9

Обратный клапан будет стоять в нижней части смесителя – там, где в него будет заходить остывшая вода из обратного трубопровода.

Шаг 10

К обратному клапану присоединяется тройник с вентилем, через который коллектор будет сообщаться со смесителем.

Шаг 11

Сам смесительный узел уже собран

Теперь нужно присоединить к нему остальное. Сначала насос, предварительно установив на соединение резиновую прокладку.

Шаг 12

Насос будет находиться слева, на выходе из смесителя.

Шаг 13

Снизу к тройнику через угловой переходник присоединяется коллектор.

Шаг 14

На выходное отверстие насоса навинчивается фитинг. В данном случае он полипропиленовый, но может быть и любой другой. Главное – качественно выполнить соединение.

Шаг 15

Для того чтобы потом можно было закрепить узел на стене и обеспечить коллектору отступ для прохождения под ним трубы обратки, воспользуйтесь сантехническим хомутом. Обычно он крепится на шпильку, но в данном случае мастер отрезал 2 см от пропиленовой трубы, чтобы воспользоваться ею как подставкой.

Шаг 16

Гайка хомута как раз идеально входит в отверстие трубки.

Шаг 17

Устанавливаете хомуты. В данном случае их будет три: под коллектором обратки, под полипропиленовым фитингом слева от насоса и справа, под вентилем на входе горячей воды.

Шаг 18

Когда вы покупаете узел в сборе от производителя, в комплекте есть специальный экран, на который он устанавливается. Так как мы собираем его сами, в качестве экрана можно использовать кусок листа OSB, вырезанного по нужному размеру. Поставьте на него собранный узел, подложите в нужных местах хомуты с подставками и обрисуйте их контуры, чтобы было видно, где выполнять крепления.

Шаг 19

Теперь коллектор нужно снять и закрепить хомуты к панели.

Шаг 20

Для этого в них по центру нужно просверлить тонкие отверстия, и саморезами прикрутить к плите.

Шаг 21

Когда смесительный узел будет установлен на штатное место и зафиксированным хомутами, останется только присоединить к нему со стороны насоса коллектор тёплого пола.Примечание! В данном случае мастер собирает эту часть конструкции из полипропилена, но так как у вас наверняка нет для него специального паяльника, можно использовать соединительную арматуру из латуни.

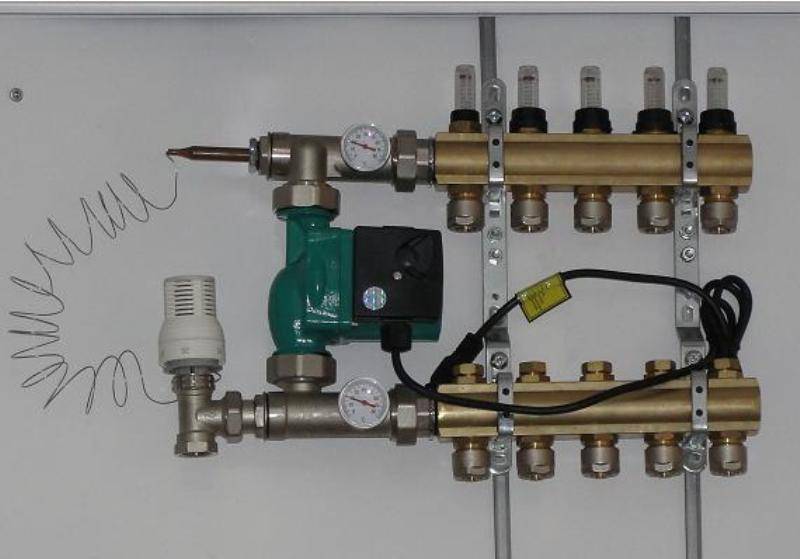

Как выглядит собранный смесительный узел

В конечном итоге смесительный узел ручной сборки будет выглядеть так, как показано на фото, и мы очень надеемся, что у вас всё получилось.

Схемы подключения теплого пола

Чаще всего применяют 4 схемы подключения. Каждая из них применяется в отдельных случаях. Все зависит от вида системы отопления, количества комнат, используемых материалов и прочих факторов.

Напрямую от котла

Такая схема предполагает наличие котла, от которого распределяется теплоноситель на теплый пол и другие отопительные системы (к примеру, дополнительный радиатор). Охлаждаясь, жидкость поступает обратно в котел, где заново нагревается. В системе еще используют насос, который регулирует движение теплоносителя.

В данном видео специалист показывает готовую систему, установленную напрямую от котла. Дает полезные комментарии к своей работе:

От трехходового клапана

Данный вид подключения обычно применяется при комбинированной системе отопления. Учитывая, что от котла поступает вода с температурой 70-80 градусов, а теплый пол разгоняет теплоноситель температурой до 45 градусов, то системе нужно как-то охладить горячий поток. Для этого и устанавливается трехходовой клапан.

Как это работает? Обратите внимание на схему:

  1. От котла поступает горячая вода.
  2. Одновременно с другой стороны в клапан поступает остывшая вода (которая прошла по теплому полу, нагрела его, остыла и вернулась обратно).
  3. В центре клапана происходит смешивание горячей воды и остывшей обратки.
  4. Термоголовка клапана регулирует необходимую температуру. Когда она доходит до нужных 40-45 градусов – вода поступает снова по трубам теплого пола, нагревая помещение.

Отрицательным моментом является невозможность точно распределить дозировку холодной и горячей воды. В некоторых случаях на входе в теплый пол может поступить или слишком охлажденная жидкость, или немного перегретая.

Но, учитывая, что монтаж такой системы очень прост и не «бьет по кошельку», то многие соглашаются на такой вариант подключения. К примеру, отличным вариантом будет выбор, где заказчик не имеет высоких требований и хочет сэкономить.

Пример реальной схемы:

В данном видео специалист-установщик подробно рассказывает о начинке трехходового клапана, в каких случаях его лучше устанавливать и какие его разновидности бывают. Инженер озвучивает возможные ошибки и дает рекомендации, как их избежать:

От насосно-смесительного узла

Схема смешанная. Имеет зону радиаторного отопления, теплый пол, насосно-смесительный узел. Подмешивание проходит от остывшей воды теплого пола, которая пришла с «обратки», к нагретой котловой.

В каждом смесительном узле установлен клапан балансировки. Он точно дозирует объемы остывшей жидкости (обратки) к подмесу в горячую воду. Это способствует добиться точных данных по температуре входа теплоносителя в теплый пол для его подогрева.

От радиатора

Во многих помещениях и квартирах запрещено применять такую схему подключения теплого пола. Но там, где это позволительно (разрешение берется в ЖКХ или УК вашего дома), то схема проводится напрямую через радиатор (батарею).

Нагретая вода напрямую поступает из радиатора в теплый пол. Остывшая вода попадает в кассетный ограничитель температуры и возвращается в радиатор (выход теплоносителя).

Установка самая простая и бюджетная. Но тут есть свои минусы – вода от радиатора бывает слишком горячей для теплого пола. Отсюда вытекающие – недолговечность системы и материала, слишком горячий пол. В летний сезон, когда отключают отопление – пол будет холодный.

Идеальное место применения подогрева пола от радиатора – санузел, лоджия.

В видео представлен монтаж теплого пола напрямую от общего радиатора отопления. Установщик детально показывает, как это сделать с минимальными потерями. Установка 3-х контуров: кухня, санузел, гостиная. Квартира небольшая:

Стоимость материалов

  • гайки накидные — 257 р./шт.;
  • ниппели – 110 р./шт.;
  • воздухоотводчик (ручной) – 101 р.;
  • терморегуляторы – от 2000 р.;
  • обратный клапан – от 200 р.;
  • насос циркулярный – от 2400 р.;
  • тройники; различные типы соединений и пр. – от 100 р.

Таким образом, примерная стоимость деталей для сборки системы отопления пола своими руками составит около 6-9 тыс. руб.

Если сравнить стоимость самостоятельного монтажа и покупки всего готового с вызовом специалистов, то один только смесительный узел обойдется минимум в 15 тыс. р. Если же учесть все остальные расходы, то сумма выйдет немаленькая – от 30 тыс. р. и выше.

Собирать систему своими руками или нет – решать вам. Однозначно, с этой задачей справятся не все. Необходим опыт в работе с сантехникой и ловкие руки. Тем не менее, для человека, который решил сэкономить пару десятков тысяч рублей, нерешаемых задач нет!

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
