Устройство летнего водопровода на даче. Схемы и способы прокладки летнего водопровода на даче. Всё, что нужно знать и даже больше, о монтаже летнего водопровода на даче.

Источник воды для дачного водопровода

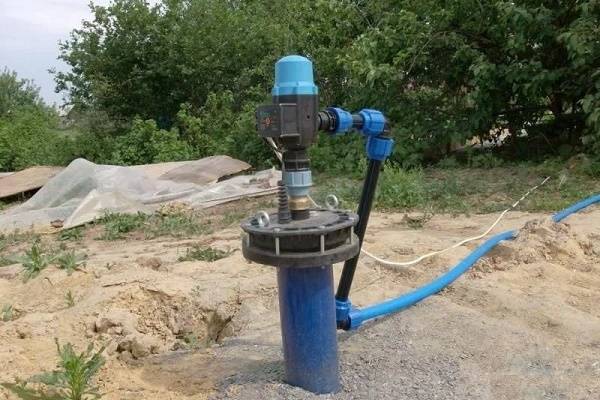

Скорее всего, скважина расположена непосредственно на участке и используется для полива и других нужд. Теперь она станет источником для водопровода. Причем качество воды, очищенной подземными естественными фильтрами, будет гораздо выше, чем если бы она поступала к вам из труб. Так что — нет худа без добра. Будем строить водопровод с чистой колодезной водой без хлорки и ржавчины.

Еще одно весомое преимущество воды из подземной скважины — финансовая экономия. Ваши затраты на водоснабжения ограничатся расходами на материалы, инструменты и техническое обслуживание водопровода. В отличие от воды из централизованного водопровода, за которую ежемесячно нужно платить по счетам, колодезная вода бесплатна.

Вы можете расходовать ее в том количестве, которое вам необходимо. И контролировать это количество тоже самостоятельно. Напор, расположение труб, время использования — все это зависит только от ваших потребностей.

Самодельный водопровод может оказаться гораздо более выгодным, чем общий.

Подбор источника водоснабжения

Перед тем, как приступить к сооружению водопровода в частном доме своими руками, следует произвести все предварительные проектно-расчётные работы. Так, необходимо решить вопрос с источником водоснабжения для жилья. Он должен соответствовать требованиям СНиП и СанПиН, предъявляемым к водоснабжению жилых помещений.

Однако, при выборе источника водоснабжения, следует учитывать, что на деле данный показатель может быть значительно превышен. В приведённой ниже таблице даны примерные расходы воды в день на различные нужды для обитателей благоустроенного дома.

Таблица расхода воды на нужды в доме:

Источники расходования воды	Литры в день
Питьевые нужды (приготовление чая, кофе и иных напитков)	3
Приготовление пищи	3
Мытьё посуды после приёма пищи	10
Соблюдение личной гигиены	до 10
Принятие ванны	от 100 до 150
Принятие душа	около 50
Пользование унитазом	10-20
Стирка белья	от 40 до 80

В итоге получаем максимальный расход в 300, а то и в 400л на человек в день. Конечно, далеко не каждый день все члены семьи принимают ванну – часто её заменяют более экономичным душем. Но в выходные дни, когда вся семья в сборе, расходы на водопроводную систему могут значительно возрастать по сравнению с буднями.

Старые нормативы также не учитывают расход воды новыми бытовыми приборами, которые устанавливаются в благоустроенных домах. Речь идёт о посудомоечных машинах, биде, джакузи, душах-массажёрах.

Схема подключения воды от централизованной системы

Конечно, далеко не во всех загородных посёлках имеется централизованное снабжение водой. Но там, где оно имеется, гораздо проще будет произвести врезку в магистральный трубопровод, нежели пытаться обустроить собственное автономное водоснабжение в виде артезианской скважины.

Чтобы подключиться водоснабжению, от домовладельца потребуется направить в адрес эксплуатационной организации соответствующее заявление.

Сотрудники ресурсоснабжающей компании, после рассмотрения ходатайства или выдают разрешение на подключение, либо отказывают в этом.

Если же эксплуатационная компания разрешает врезку, то её техническими работниками составляется план-схема подводки трубопровода с рекомендациями по проведению процедуры подключения.

Производится вся работа за счёт домовладельца либо сотрудниками самой ресурсоснабжающей компании, либо сторонней организацией, имеющей лицензию на проведение подобных работ.

Децентрализованный способ подачи воды в дом

Децентрализованное водоснабжение подразумевает подачу воды в дом из некоего автономного источника, не связанного с центральным водопроводом.

В качестве такого автономного источника могут выступать:

Скважина.
Колодец.
Природные источники – река, родник или пруд.
Ёмкость, заполняемая привозной водой.

При обустройстве скважины следует учитывать предполагаемый ежедневный расход воды на домовые нужды. Достаточную производительность может обеспечить артезианская скважина, пробуренная на достаточную глубину.

Поверхностные, так называемые песчаные скважины, и колодцы рекомендуются для временного использования – например, на дачных участках.

Обеспечить бесперебойное снабжение водой дома с круглогодичным проживанием они вряд ли смогут из-за большого сезонного колебания воды и медленной наполняемости.

Ёмкости с привозной водой смогут обеспечить водой благоустроенный дом только в случае регулярного подвоза. Подобный вариант, с учётом среднего ежедневного расхода на семью из трёх человек в 900 – 1 000 л, может обойтись весьма и весьма недёшево. Оптимальное место для бурения – как можно ближе к дому. Так вы сможете сэкономить на затратах по прокладке трубопровода.

СанПиН требует также, чтобы между скважиной (колодцем) и канализационным накопителем соблюдалось минимальное расстояние в 20м.

Внутренний монтаж и разводка

Что касается внутренней системы водопровода, то для комфортного проживания в загородном доме потребуется наличие горячей воды. Безусловно, водонагреватели без водопровода для дачи могут быть приобретены и позднее. Однако рекомендуется потратить небольшую дополнительную сумму и приобрести их уже при установке водопровода. Водонагреватели бывают газовыми и электрическими, однако большинство современных, подходящих для загородных условий нагревателей являются электрическими. Перед покупкой также следует определиться с объёмом устройства.

Так или иначе, последней задачей остаётся разводка водопровода в частном доме своими руками, которая потребует следующих познаний в области сантехники. Существует две основные схемы разводки: последовательная и параллельная.

При параллельной же схеме в разводке водопровода внутри дома используется коллектор, то есть широкий канал для отвода воды. В коллектор поступает вода из источника, а уже из него по проложенным трубам вода поступает к другим пользователям.

В любом случае окончательный выбор системы водоснабжения, системы внутренней разводки, сезонного или круглогодичного использования водоснабжения на загородном участке зависит от индивидуальных особенностей и требований владельца.

Выбор источника воды

Характеристики летнего водопровода, его пропускная способность, длина, другие эксплуатационные характеристики зависят от сети, которой будет осуществляться подключение.

Три вида источника воды на загородном участке:

Централизованная (организованная) сеть. Является самым предпочтительным вариантом.
Колодец или скважина. Требуют дополнительных затрат (иногда немалых).
Естественный водоем. Наименее предпочтительный вариант, так как чаще всего располагается на удалении от участка, не является собственностью владельца дачи. Может запрещено пользоваться водоемом.

В качестве дополнительных источников обычно используют накопительные емкости дождевой воды: бочки или прочие резервуары.

Составление проекта системы водоснабжения

Планирование работ, связанных с обустройством дома или дачи, – это всегда экономия времени, денег и собственных сил.

Перед покупкой необходимого оборудования обязательно составьте план участка с обозначением всех важных объектов (дома, бани, колодца, пруда, огорода, сада), сделайте набросок будущего водопровода, высчитайте точное расстояние от источника до точек водоразбора и кранов.

Для сбора актуальных данных придется с рулеткой пройти по пути следования будущего водопровода, отметить каждый поворот, узел или предполагаемую врезку. Это поможет подсчитать не только метраж труб, но и количество соединительных элементов: переходников, фитингов, муфт.

Решите, каким образом следует обустроить точки потребления:

внутри дома – установка сантехнического оборудования, подключение гидроаккумулятора;
снаружи – монтаж нескольких гидрантов для удобства полива;
отдельные коммуникации с кранами, ведущие к бане, летней кухне и т.д.

Для наземной системы продумайте наиболее безопасный путь – вдоль дорожек, ливневых канав, оград. Подземная конструкция требует дополнительных подсчетов, связанных с земляными работами.

Необходимо определить не только длину, но и глубину траншей: на ровном участке (под газоном, дорожкой) достаточно заглубления на 30-40 см, под грядками или клумбами лучше проложить более глубокие пути – до 80 см.

На схеме необходимо указать точку нахождения крана для слива воды. Обычно это самая нижняя часть проложенных коммуникаций. К ней необходим свободный доступ, так как слив потребуется каждый раз, когда вы будете производить консервацию системы на зиму.

Обозначив все нюансы на чертеже, можно приступать к практическим мероприятиям – рытью траншеи, покупке необходимого оборудования.

Что понадобится

Если вы собираетесь развести воду на даче самостоятельно, кроме чертежа и представлений о том, как это делается, понадобятся материалы, оборудование, инструменты. Делая подключение своими руками в первый раз, лучше все-таки заручиться поддержкой специалиста. Но, к сожалению, не всегда и не у всех есть такая возможность

Поэтому важно ничего не забыть

Материалы и оборудование

Вот что понадобится, чтобы смонтировать дачный водопровод:

трубы;
краны и фитинги;
насос;
манометр;
расширительный бак;
реле давления;
электросопровождение;
очистные фильтры;
водонагреватель по необходимости.

Также разные конструкции предполагают наличие дополнительных компонентов, как гидроаккумулятор, обратный клапан и т.д. Удобнее всего подключить готовую насосную станцию. В нее входит гидроаккумулятор, насос, реле давления, подводящий шланг. Она обеспечит водоснабжение на участке и в доме с хорошим давлением.

Водопровод на даче для полива может обойтись без такого дорогостоящего оборудования. В этом случае понадобится насос, например, поверхностный, если используется конструкция водопровода на даче из колодца. И расширительный бак. Емкость предназначена для накопления воды и последующей ее подачи в трубы

Важно, что он должен находиться на возвышении, выше всех точек водоразбора. Давление текущей из бочки жидкости создается естественным уклоном

Инструменты

А вот какие буду нужны инструменты для монтажа капитального водопровода:

лопата;
ключи – газовый и разводной;
«утюг» для сварки полипропиленовых труб;
рулетка;
ножовка;
пистолет для силикона и герметика.

В процессе может понадобиться что-то еще. Существуют готовые комплекты инструментов сантехника, однако в них не входят измерительные приборы и инструменты для земляных работ.

Кроме того, проведение электрооборудования к этой системе потребует инструментов для такого вида работ.

Летние и зимние водопроводы

Ранее вам, скорее всего, приходилось слышать такие определения как летняя и зимняя водопроводные системы. Изучите основные свойства этих вариантов, вполне возможно, что даже простейший летний вариант сможет удовлетворить ваши запросы. В противном случае можете сразу переходить к изучению следующих разделов руководства, посвященных обустройству полноценного водопровода.

Летний вариант

Летний водопровод на даче

Особенности такого водопровода понятны из его названия – эксплуатация подобной системы возможна исключительно в теплый период. Существуют стационарные и разборные модификации системы.

Разборной летний водопровод имеет очень простую конструкцию: достаточно подсоединить шланги к подходящему по параметрам насосу и проложить их по поверхности почвы так, чтобы они не препятствовали нормальному перемещению по дачному участку.

Летний водопровод на даче

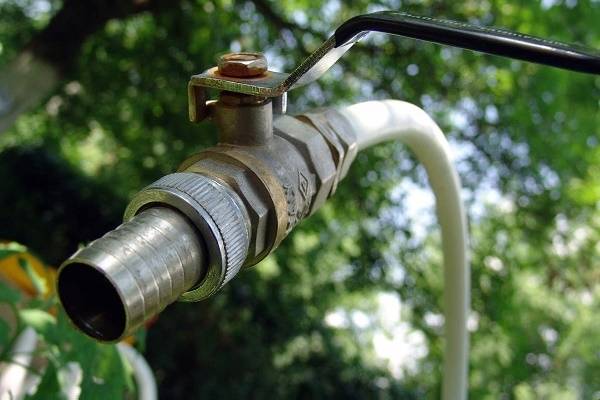

Для обустройства системы подходят шланги из силикона и резины. Соединение выполняется с применением специальных переходников. Также в специализированных магазинах доступны более современные изделия для соединения шлангов – защелки. Одна сторона такой защелки оснащена подпружиненным разъемом, а на второй присутствует «ерш». С помощью таких защелок шланги соединяются быстро, надежно и просто.

Чаще всего подобную разборную систему используют для полива. Организовывать на ее основе полноценное водоснабжение для решения бытовых нужд бессмысленно.

Разводка труб для летнего водопровода

Укладка стационарного же летнего водопровода выполняется под землей. Гибкие шланги для обустройства подобной системы не подходят. Лучший вариант – трубы из пластика.

Трубы стационарного сезонного водопровода прокладываются на метровой глубине. После завершения сезона воду из труб нужно выкачать, в противном случае с приходом холодов она замерзнет и испортит трубопровод.

Ввиду этого трубы должны быть уложены с уклоном в направлении сливного вентиля. Непосредственно вентиль монтируется неподалеку от источника воды.

Зимний вариант

Такой водопровод может использоваться в течение всего года.

Водопровод на даче

Для обустройства системы подходят трубы из полиэтилена и полипропилена. Первые продаются по более низкой цене и монтируются без применения специальных инструментов. Вторые стоят несколько дороже и требуют использования паяльника для труб во время укладки. Однако в итоге на дополнительные детали для монтажа труб на основе полиэтилена вы потратите больше денег, чем на дополнительные изделия, применяемые при монтаже полипропиленовых труб.

Водопроводные трубы укладываются с незначительным уклоном в направлении источника водоснабжения. Трубопровод должен проходить на 200-250 мм ниже точки промерзания грунта.

Уклон труб

Также существует вариант с укладкой труб на глубине 300 мм. В данном случае обязательно выполняется дополнительное утепление трубопровода. С функциями теплоизоляции отлично справляется вспененный полиэтилен. Существуют специальные изделия цилиндрической формы. Достаточно попросту надеть такой оцилиндрованный полипропилен на трубу и в результате изделие будет надежно защищено от холода и прочих неблагоприятных воздействий.

В дополнительном утеплении нуждаются не только трубы зимнего водопровода, но и источник воды.

Полистирольная «скорлупа» для утепления труб

К примеру, колодец на зиму утепляется и забрасывается снегом. Этих мероприятий будет достаточно для обеспечения защиты конструкции от холодов.

Утепление колодца

Поверхностное насосное оборудование в случае его использования оснащается кессоном. Кессон представляет собой приямок с дополнительным утеплением, обустроенный рядом с источником водоснабжения, оснащенным насосом.

Кессон

Установка автоматических насосных станций может выполняться только в помещении, температура воздуха в котором не падает до отрицательных показателей даже в наиболее суровые морозы.

Типовое устройство насосной станцииУтепление канализационных труб

Далее будет рассмотрен порядок обустройства полноценного водопровода, которым можно пользоваться в любое время года.

Разводка труб, бойлер и расширительный бак

Горячая вода

Система дачного водопровода, будь он проведен от колодца или скважины, предполагает поступление только холодной воды. Многим огородникам этого достаточно. На участке устанавливаются емкости, где влага нагревается естественным путем, на солнце, для полива и уличного душа. Кроме того, можно воспользоваться баней, если она есть. Но как быть, если нужна горячая вода в доме, особенно зимой?

Решением станут системы подогрева. Они бывают проточными – когда жидкость нагревается, проходя через систему, и накопительными – температура воды повышается в специальной емкости. Для первого варианта часто используются газовые колонки. Но, к сожалению, система газоснабжения далеко не всегда подведена к дачным поселкам. Баллоном же будет пользоваться неудобно – слишком большой расход. К тому же, проточный вариант не предполагает длительного использования нагретой воды.

Второй вариант с этой точки зрения предпочтительней, воды нагревается довольно много, что особенно важно, если в доме больше одного человека. Такое устройство называется бойлер. Они бывают разного объема

Выбирать нужно, исходя из количества человек в семье и целей, для которых вода нагревается. Для мытья рук и посуды будет достаточно 50 л, если нужен душ или ванна – то гораздо больше. Недостаток бойлера – большой расход электроэнергии и постепенный нагрев. То есть, если помылся один человек, второму, скорее всего, придется немного подождать

Они бывают разного объема. Выбирать нужно, исходя из количества человек в семье и целей, для которых вода нагревается. Для мытья рук и посуды будет достаточно 50 л, если нужен душ или ванна – то гораздо больше. Недостаток бойлера – большой расход электроэнергии и постепенный нагрев. То есть, если помылся один человек, второму, скорее всего, придется немного подождать.

Выбираем источник

В качестве источника может быть выбрана скважина или центральный водопровод, но можно сделать и подвод из колодца и это будет стоить не дорого. Это надо рассматривать в каждом отдельно взятом случае.

Хорошо, если на территории дачного участка, который вы приобрели, имеется качественная скважина или колодец. Но если он отсутствует, его необходимо создать.

Колодец

Колодец – наиболее древний искусственный источник, обеспечивающий человека водой.

Что хорошо и что плохо

Прежде чем обустраивать колодец, убедитесь, что объем воды является достаточным для вашей семьи:

Такой вариант более дешевый, чем создание скважины.
Не обязательно прибегать к услугам специалистов, можно приобрести необходимые материалы и произвести все работы самостоятельно. На этом вы значительно сэкономите. Цена всей конструкции будет значительно ниже;
Колодец служит дольше, чем скважина. Максимальный срок его эксплуатации составляет 50 лет. К тому же, колодец независим от электричества, в отличие от скважины.
Но существует один недостаток: в нем может оказаться верховодка, значительно снижающая качество воды. Но такое случается лишь при неправильном выполнении гидроизоляции (см. Гидроизоляция колодца: способы и методы проведения работ).

В некоторых регионах предпочтение отдается бурению скважин. Причины могут быть самыми разными.
Возможно, поблизости имеется источник или подземная река с качественной водой, а, может быть, грунтовые воды находятся на глубине более 15 м.

Скважина «на песок»

При ее создании вода берется в верхних слоях грунта. достигается первый, В это варианте надо только дойти до первого слоя воды, который пригоден к употреблению. Над ним находится плотный суглинок, который фильтрует дождевые, талые и грунтовые воды.

Схема скважины на песок

Итак:

В каждом регионе водоносный слой залегает на разной глубине, поэтому глубина скважины «на песок» может составлять 10 — 50 метров.
В скважине такого типа находится 500 л воды. Поскольку фильтры скважины со временем забиваются илом и песком, таким источником можно пользоваться примерно 5 лет.
Большое значение имеет местность, на которой расположена скважина. Источник может оказаться неисчерпаемым, ведь даже при низком залегании грунтовых вод (глубже 15 м) можно наткнуться на подземную реку. В данной ситуации фильтры забиваться не будут, и скважина прослужит более 20-ти лет.

Артезианская скважина

В данном случае надо провести бурение до известняковой породы, которая залегает на глубине 35-1000 метров и более. Артезианская скважина представляет собой надежный и долговечный источник с минимальным объемом 1500 л.

Схема Артезианской скважины

Итак:

Вода, находящаяся в известняковом слое грунта, обладает высоким качеством. Обычно скважины «на известняк» не создают для личных нужд, а если создают, то глубиной не более 135-ти м.

На ее обустройство уходит от нескольких дней до месяца. При этом затрачивается намного больше средств, чем при создании скважины «на песок».
В скважину артезианского типа не могут попасть грунтовые воды и верховодка. Срок ее службы приблизительно такой же, как у колодца.

При желании обустроить такой источник воды как скважина, попросите чтобы вам сделали расчет дебета. Таким образом, вы сможете правильно подобрать нужный насос. А если делаете совместно, тогда насосную станцию. А это затраты, которых можно и избежать.

Узнаем производительность скважины

Для того, чтобы узнать производительность источника воды, нужно:

Откачать воду с помощью поверхностного насоса или мотопомпы;
Затем необходимо замерить ее количество. Привяжите к гайке веревочку и опустите ее в источник воды, после чего замерьте длину.

Таким образом, вы узнаете зеркало воды. Получив необходимые данные, можете переходить к покупке самой насосной станции.

Для ознакомления с параметрами используйте паспорт системы

Обратите особое внимание на наличие входного фильтра и обратного клапана

Постоянный подземный водопровод

Выполняя проектирование неразборного водопровода, в первую очередь определите, через какие участки он будет прокладываться, от этого во многом зависит глубина его заложения:

Постоянный подземный водопровод

При прокладке под газонами, садовыми дорожками и другими участками, где не предполагается регулярная обработка (вспахивание, копка) земли, вполне достаточно проложить трубу на глубине 20-25 см.
Если же линия проходит через огородные грядки, такой глубины недостаточно, при выполнении дачных работ существует большая вероятность повреждения линии садовым инструментом. В этом случае водопровод стоит углубить не менее чем на 40-50 см.

Современные производители предлагают широкий выбор материалов, которые можно использовать для монтажа дачных водоводов.

Наиболее популярны на данный момент такие трубы для летнего водопровода:

Традиционная сталь, имеющая, правда, значительную стоимость. Кроме того, применение таких труб при невозможности полного слива воды на зимний период нецелесообразно, при промерзании водовода он приходит в негодность (трубы попросту лопаются при замерзании воды в них).
Полипропиленовые трубы считаются более доступным и приемлемым вариантом. Они имеют небольшой вес, их просто доставить на участок, соединение осуществляется методом диффузионной сварки при помощи простейшего оборудования.
Трубы из полиэтилена (которые уже упоминались в связи с возможностью применения для монтажа разборных поверхностных сетей), считаются одним из самых приемлемых по стоимости материалов. Они достаточно долговечны, легко монтируются.

Основные недостатки постоянного летнего водопровода заключаются в необходимости выполнения земляных работ (хоть и в небольшом объеме), а также остающейся возможности хищения (правда это касается в основном стальных труб, именно поэтому применение полимерных материалов считается наиболее целесообразным).

Монтаж системы

Чтобы самостоятельно провести воду на даче, нужно выполнить предварительную работу: составить план, приготовить инструменты и материалы.

Грамотно составить план вам поможет профессионал, но если решено действовать своими силами, важно подготовить всю информацию:

Глубина промерзания грунта.
Насколько глубоко залегают воды.
Уклон рельефа.
План коммуникаций.
План дачного участка.
Число точек потребления воды (дом, баня, огород, бассейн и др.).

Первым делом нужно начертить подробную схему в масштабе. Этот чертеж поможет посчитать необходимое количество труб и фитингов. Приобретать материалы всегда нужно с запасом примерно в 10% от общего числа.

Набор инструментов

Если колодец или скважина уже вырыты, то вот список необходимых инструментов:

Лопата.
Газовый ключ.
Разводной ключ.
«Утюг» — сварочный аппарат.
Резак для труб.
Рулетка.
Нож.
Ножовка.
Пистолет для герметика и силикона.

Алгоритм работ

Чтобы правильно провести работы, нужно поэтапно рассмотреть как сделать качественный водопровод:

Земляные работы. Лопатой необходимо выкопать траншеи по всей длине водопровода согласно плану.
Питание насоса. Нужно выкопать отдельную траншею для электрокабеля.
Следующим шагом будет установка насоса.
Нужно подключить к насосу реле давления, гидроаккумулятор и манометр

Затем надо подсоединить трубу, ведущую в точки потребления.
Следом устанавливается сливной клапан.
Необходимо соорудить систему трубопровода по дну траншеи, важно не забыть их утеплить.
Выводятся наружные точки водоразбора.
Теперь можно подключить систему и проверить ее работоспособность.
Если система работает и протечек нет, то можно закопать траншею и монтировать внутреннюю разводку водопровода.
Пластиковые трубы можно углубить внутрь стен. Теперь можно установить сантехнику, смесители, фильтры и водонагреватели.. Воду, поступающую из колодца или скважины необходимо обязательно очищать

Делается это при помощи систем обратного осмоса или проточных фильтров. Система обратного осмоса очищает воду на молекулярном уровне и стоит на порядок выше проточных фильтров

Воду, поступающую из колодца или скважины необходимо обязательно очищать. Делается это при помощи систем обратного осмоса или проточных фильтров. Система обратного осмоса очищает воду на молекулярном уровне и стоит на порядок выше проточных фильтров.
