Колпак на трубу дымохода: виды, варианты применения, задачи и монтаж элемента

Для чего необходим колпак на трубу дымохода

Прежде всего дымник устанавливается с целью увеличения тяги посредством расхождения потоков воздуха. Выделяют несколько функций приспособления:

  • Оберегает устройство от проникновения воды и снега. При обильных ливнях в конструкции может скапливаться огромное количество осадков, которые при контакте с дымовыми газами образуют кислотные соединения. Колпак на дымоходную трубу в свою очередь защищает устье трубы от попадания нежелательной влаги;
  • Предотвращает попадание нежелательных предметов в конструкцию;
  • Улучшает тягу. С этой целью продуманы дефлекторы разнообразных вариаций.

Колпак на трубу дымохода – материалы изготовления

Для безотказной функциональности устройства необходимо ответственно подойти к подбору материала для непосредственного производства. Одним из популярнейших материалов является медь, поскольку она долговечна и имеет эстетический внешний вид. Если колпак на трубу дымохода изготовлен из какого-либо другого стройматериала, в таком случае все монтажные элементы должны быть латунными.

Эффектно смотрится флюгарка на дымоходную трубу, сделанная из нержавейки либо оцинковки. Самым популярным является устройство из нержавеющей стали с полимерной обшивкой. Длительность эксплуатации такого приспособления достигает 20 лет. Полимерное покрытие предоставляет возможность подобрать колпак в тон крыше.

Красивые кованые флюгеры станут настоящим украшением кровли

Разнообразие колпаков на дымоход

Тип флюгарки базируется на строении трубы и внешней формы.

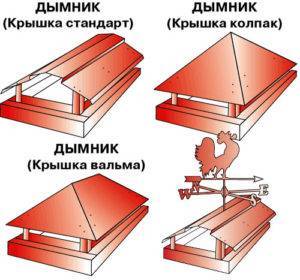

Разновидности дымников:

  • Общепринятые. Такой тип флюгарки имеет вид шалаша на вершине трубы. Такого рода конструкция может иметь разнообразную конфигурацию;
  • Европейские приспособления на дымовые трубы. Ключевой особенностью строения является колпак с закругленной формой. Основной задачей изделия является препятствование формированию конденсата и вентилирование помещения;
  • Устройство со многоскатным куполом. Преимущество конструкции заключается в наличии двух скатов. Такого рода изделие способствует максимальному сбережению трубы от попадания осадков;

Дымник со многоскатным колпаком

Флюгер для кирпичного дымохода

  • С распахивающей крышкой. Такое строение позволяет быстро произвести все необходимые манипуляции относительно техобслуживания трубы. Ключевым предназначением является габаритное вентилирование;
  • С дефлектором. Такая конструкция может дополнительно оснащаться распахивающей крышкой. Обеспечивает непосредственное воздействие на мощь тяги.

Статья по теме:

Как выбрать и купить колпак на дымоход, учитывая его строение?

Выбирая изделие необходимо учитывать непосредственное строение дымохода. Идеальным вариантом является трехслойное устройство из модульных сэндвич-панелей. При наличии такого устройства о защите дымохода от осадков можно не беспокоиться. Поскольку, вся влага, попадающая внутрь конструкции, собирается в сборнике.

Когда речь идет о газовых приспособлениях в таком случае предпочтительней всего сопло. Оптимальным вариантом для твердотопливной системы является дефлектор-флюгер.

Для кирпичных труб в совокупности с твердотопливной системой нет никаких противопоказаний и можно отдать предпочтение любому понравившемуся колпаку.

Схема установки дымоходной системы

Изготовление козырька собственноручно

Чтобы правильно изготовить колпак на дымоходную трубу своими руками, следует использовать чертежи более простых образцов.

Для работы необходимы следующие приспособления и материалы:

  • Оцинкованная сталь, медь или нержавейка;
  • Ножницы по металлу;
  • Плоскогубцы, киянка, тиски.

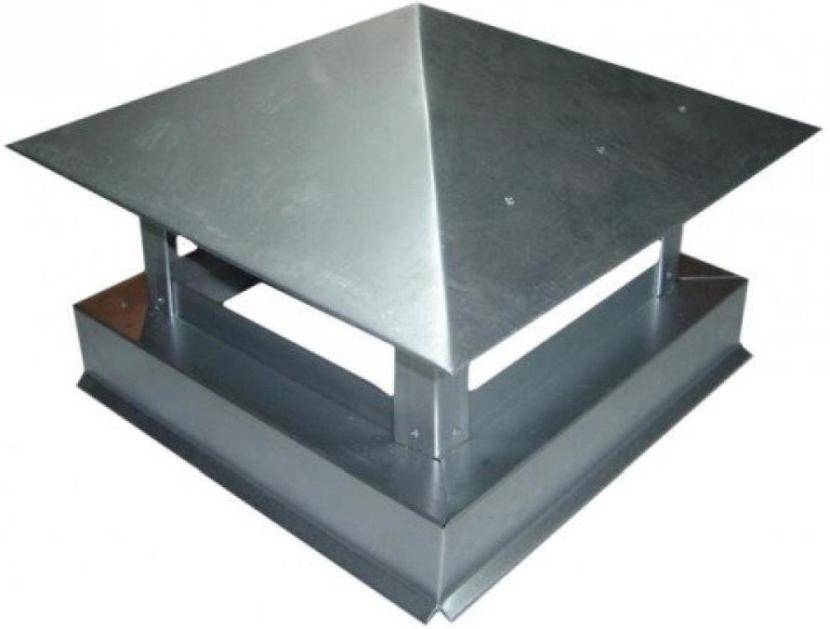

Поворотные колпаки из оцинкованной стали

Алгоритм выполнения работ:

  • Изготовление козырька необходимо начинать с замеров дымохода.
  • Формирование схемы на бумаге. Следует учитывать, что приспособление должно одеваться на трубу свободно. Следовательно, к существующим габаритам трубы добавляют зазор около 2-3 мм.

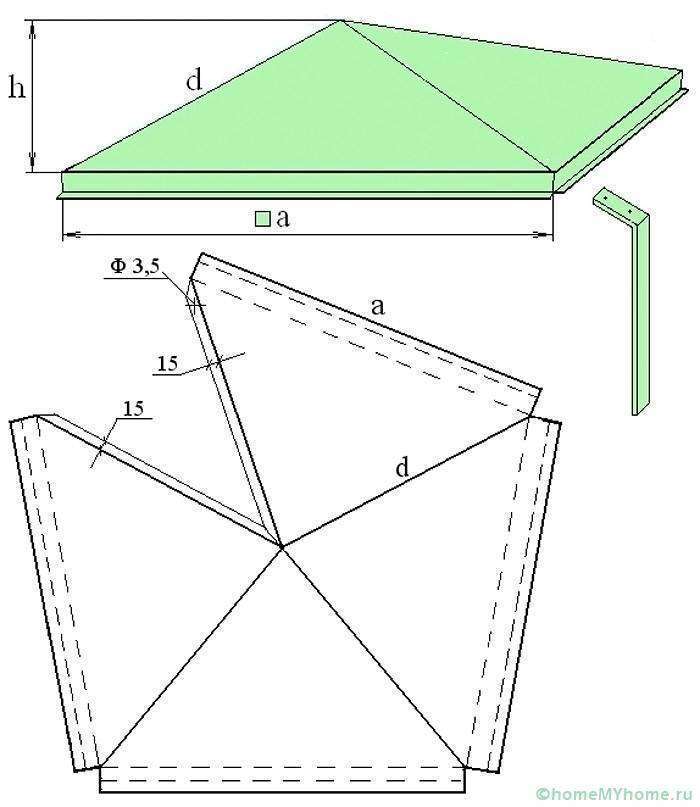

Схема колпака на дымоход

  • Готовый чертеж необходимо перенести на стройматериал и вырезать;
  • Стороны заготовки по пунктирной линии “а” сгибаются до угла 90 градусов. Затем аналогичную процедуру необходимо произвести с прямыми, помеченными буквой «д». В точках присоединения необходимо сделать 3 сквозных отверстия (шаг 15-20 см) и закрепить конструкцию клепками;

Чертеж фартука-капельника с разметкой

Варианты оформления фартука

Многоуровневый пол

Для зонирования пространства мастера монтируют полы на разном уровне. Они советуют устанавливать подиум для разграничения кухни и столовой. Этот вариант считается одним из самых практичных, поскольку, кроме прочего, у хозяев дополнительное свободное место, где можно что-нибудь прятать.
Для этого удобно использовать коробки или ящики. Хорошо будут выглядеть плетеные корзиночки. Но такое пространство может оставаться свободным.


Однако такую конструкцию не стоит делать, если в семье есть маленькие дети, так как подиум может стать для него препятствием. Кроме того, можно использовать различные покрытия для пола.
Они будут зонировать пространство между гостиной с кухней и защитят подиум от повреждений. К пример, в кухонной зоне укладывают плитку, в столовой — ламинатное покрытие. Главное подобрать цвета и фактуры, правильно сочетать отделку.

Как правильно выбрать колпак для дымохода?

Характеристики работы и надежность дефлекторов находится в прямой зависимости от видов отопительного прибора и топлива.

Если используется газовый котел можно выбрать конструкцию открытого типа с соплом. Козырек для печной трубы должен соответствовать виду установки и топливу, это правило закреплено в нормативных документах.

Газовые котлы имеют небольшую температуру горения, и значит газы, выходящие в дымоход, нагреты до определенной низкой температуры. На месте выхода пара, особенно при низких температурах, начинается обмерзание конденсата и постепенное закрывания льдом воздушного канала. Если труба выполнена из кирпича, а котел работает на природном газе – в этом случае установка дефлектора запрещена.

Но печи и котлы, работающие на твердом топливе, разогревают газы до 2600 на выходе из дымохода. Поэтому такие трубы можно защищать колпаками любой формы, из разных материалов.

Если используются качественные паллеты, уровень КПД и температура выходящих газов значительно повышается, такие дымоходы обустраивают конструкцией с открытым соплом. Но на трубы из кирпича, потребуется устанавливать защиту с зонтиком. Она не позволит попадать в канал воды и разрушать кирпич.

Итог – выбираете козырек для газового котла, лучше купить с открытым соплом. Для отопителей сжигающих все виды твердого топлива или на солярке можно устанавливать все виды и формы конструкций.

Особенности использования дефлектора

Колпаки на трубы, что отводят продукты сгорания твердотопливного котла, печи или камина необходимо правильно установить. Грамотная организация процесса отвода дыма и копоти — это не только забота об окружающей среде и отопительных приборах, но и вопрос безопасности для человека.

Дефлектор для дымоотвода

Правила применения устройств включают такие положения:

  1. Для того чтобы закрепить дефлекторы с круглым сечением на газоходе котла, что имеет прямоугольную или квадратную форму, необходимо использовать переходной патрубок.
  2. Если дымоотводы котла или камина имеют слишком большое сечение, к дефлектору необходимо подсоединять специальные ножки – подпорки из стали.
  3. Переход от кирпичного дымоотвода котла или печи к круглому сечению дефлектора выполняется исключительно после напуска кирпичной кладки.
  4. Запрещено устанавливать дефлекторы на трубы газового котла.

Запрет на монтаж дефлектора на дымоотводящие каналы газового котла регулируется СНиП 2.04.05 «Устройство дымовых и вентиляционных каналов».

Выводы: Важным элементом каждой системы отопления является дымоотводящий канал. Дефлектор на дымоотвод устанавливается на трубы, выводящие продукты переработки топлива твердотопливных котлов и печей, и способствует увеличению тяги в канале. Эффективное устройство для улучшения работы отопительного прибора можно изготовить и установить своими руками. Запрещено использование данной конструкции для дымовых труб газового котла.

Рекомендации по выбору

Как ни странно, в первую очередь выбор колпака зависит от типа котельной установки и вида сжигаемого топлива. Например, насадки на дымовые трубы, обслуживающие газовые котлы, можно ставить лишь одной конструкции – в виде сопла, с открытым верхом.

Важно! Нормативные документы Российской Федерации и Украины строго запрещают установку всяческих зонтов на дымоходы всех газоиспользующих установок

Возможно, подобные ограничения есть и в нормативных базах других стран, так что перед покупкой насадки следует обратить на это внимание, чтобы избежать неприятностей

Объясняются подобные запреты очень просто. При отрицательной температуре колпак дымохода начнет обмерзать и покрываться слоем льда. Последний постепенно перекроет большую часть рабочего проема, дыму некуда будет деваться, а тяга резко снизится. Результат – угар идет внутрь дома, жизнь людей подвергается серьезной опасности. Ниже – фото, где хорошо видно обледеневший зонтик:

Причина – конденсат, выпадающий на холодном металле при контакте с продуктами горения с низкой температурой. Такую температуру имеет дым от котельных установок с высоким КПД, то есть – газовых. Из-за этого колпак на кирпичную трубу дымохода – и то ставить запрещается. Другое дело, когда котел – твердотопливный, его КПД варьируется в пределах 70—80%, а температура газов на выходе – от 150 до 250 ºС. Тут можно смело подбирать насадку, особенно на кирпичный канал, разрушаемый осадками. Только следует помнить, что она быстро покроется черной сажей.

Примечание. Пеллетные котлы, работающие на качественном топливе, тоже могут развивать КПД порядка 90%, так что лучше не рисковать и в качестве козырька на трубу использовать открытое сопло.

Когда вопрос по котельным установкам прояснен, перейдем к самой трубе отвода газов. Проще всего, если она собрана из трехслойного модульного сэндвича, тогда защита дымохода от дождя не требуется вовсе. Попадание осадков внутрь канала даже идет ему на пользу, труба промывается изнутри, а затем вода отводится в конденсатосборник. Для газового котла выбираем сопло, для твердотопливного – любую другую насадку, предпочтительнее всего с технической точки зрения – дефлектор-флюгер.

А как быть с кирпичной трубой? Нет проблем, когда она обслуживает твердотопливный котел, можно выбирать колпак из любого материала и какой угодно формы, по вашим средствам. Если же по каналу отводятся продукты горения от газового котла, то зонт на трубу дымохода ставить нельзя вовсе, а постоянное попадание внутрь канала влаги разрушает материал. Тем не менее из сложившейся ситуации выход есть, чтобы в этом убедиться, достаточно взглянуть на фото:

Здесь хорошо видно, что колпак сделан как защитный короб, полностью перекрывающий кирпичное основание. Поскольку на фото изображена труба с несколькими каналами, часть из которых – вентиляционные, то патрубки и зонты использованы разные. Но на дымоходных каналах в соответствии с нормами установлены сопла.

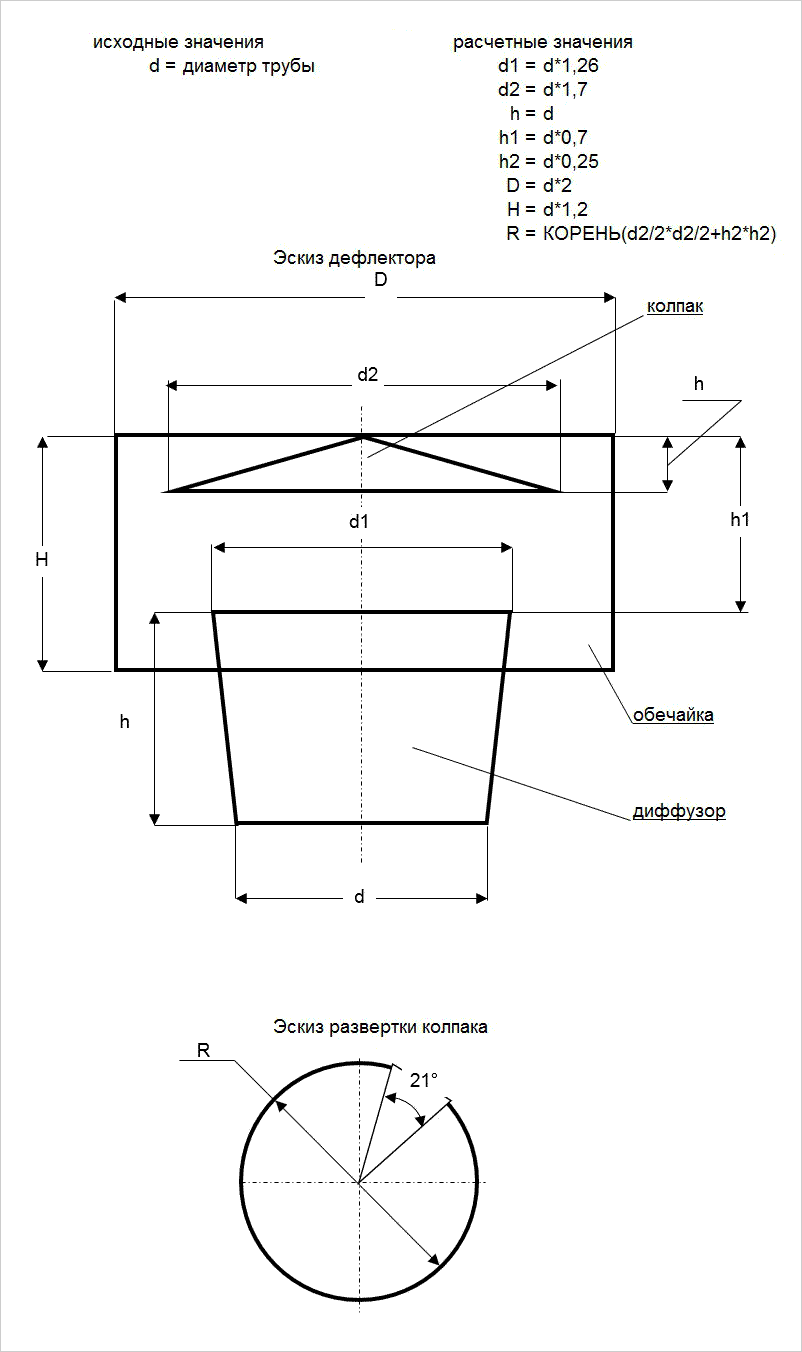

Технология изготовление дефлектора Цаги с чертежом

Для начала нужно определиться с размерами трубы внешнего и внутреннего обхвата. Замеры должны быть точными.

По внешнему диаметру печную вытяжку плотно садят на дымоходную трубу.

Основные детали изготавливают в пропорциональном соотношении ко внутреннему диаметру:

  • входной патрубок одевают на трубу;
  • внешний цилиндр — диффузор, его размер должен быть примерно на 30 % больше, чем внутренний диаметр трубы;
  • крышка, ее размер должен составлять порядка 90% от диаметра трубы.

Для того, чтобы правильно рассчитать размеры дефлектора, приводится таблица.

Обратите внимание: хотя установка дефлектора или насадки может быть несложная, нужно соблюдать пропорцию, а если ее нарушить, ожидаемый результат тяги будет потерян

Изготавливается чертеж на бумаге под форму и размеры колпака.Лекала наносятся на металлическую поверхность и вырезаются ножницами по металлу.Получившиеся детали нужно изогнуть, согласно конструкции, соединить заклепками.Собирают готовые детали дефлектора в мастерской, а на высоте только закрепляют над трубопроводом.

  1. Изготавливается чертеж на бумаге под форму и размеры колпака.
  2. Лекала наносятся на металлическую поверхность и вырезаются ножницами по металлу.
  3. Получившиеся детали нужно изогнуть, согласно конструкции, соединить заклепками.
  4. Собирают готовые детали дефлектора в мастерской, а на высоте только закрепляют над трубопроводом.

Примите к сведению: устанавливать дымовую шахту правильно на высоте до 2 метров над уровнем крыши. Помните, что работы которые проводятся на высоте требуют особой внимательности и соблюдения правил техники безопасности.

Как сделать колпак на дымоход своими руками

Несмотря на то, что оголовник на трубу дымохода не сложно сделать своими руками, большинство застройщиков предпочитают покупать готовые, экономя время и силы. Такой подход не лишён здравого смысла, так как профессиональное изготовление колпаков на дымоходы позволяет получить изделия более эстетичного вида, оснащённые дополнительными функциями и украшениями. Особенно привлекательна возможность заказать козырёк по индивидуальному эскизу с учётом всех пожеланий.

Однако если постараться, что козырёк на дымоход вполне достойного качества и вида можно сделать самостоятельно. Для этого потребуется выполнить пять шагов:

1) Начертить эскиз колпака, тщательно измерив внутренний диаметр трубы дымохода. Размеры вычисляется следующим образом:

  • диаметр диффузора = диаметр внутренней трубы × коэффициент 1,3;
  • диаметр основания колпака = диаметр внутренней трубы × коэффициент 1,7;
  • ширина колпака = диаметр внутренней трубы × коэффициент 1,9.


Края оголовка должны выступать за трубуИсточник stroy-pz.ru

2) Приобрести листвой металл и ножницы для его нарезки, а также резиновую киянку, металлические уголки и метизы.

3) Листу металла придать квадратную форму и его углы попарно загнуть к противоположным.

4) Прикрепить получившуюся пирамиду к стойке основания.

5) Установить колпак на трубу, закрепив её, предварительно подогнав по размеру.

Обязательно перед установкой свериться с техническими нормативными документами региона и обеспечить соответствие работ предъявляемым требованиям. Это не только избавит от неприятностей с введением постройки в эксплуатацию, но и обеспечит возможность получить страховку при повреждении и гибели строения.

Видео описание

Как делается колпак на трубу, смотрите в этом видеоролике:

Как установить колпак на трубу дымохода

При установке оголовника важно помнить, что безопасность системы и её правильное функционирование более значимы, чем эстетика внешнего вида. Именно поэтому необходимо неукоснительно соблюдать правила монтажа козырька, а именно:

  1. Если КПД отопительного котла превышает 85 % недопустимо применять классическую пирамиду. Здесь подойдёт только конусный козырёк с открытым соплом, которая не покроется наледью при любом морозе;
  2. Если дымоход выполнен из кирпича без вставок и напрямую подсоединён к теплогенератору, следует накрыть её крышкой со сквозным патрубком;
  3. Внутри печных труб надлежит разместить пластину из нержавеющей стали, что существенно продлит срок эксплуатации козырька;
  4. Если зонтик на трубу имеет продухи, оптимально использовать двускатные или вальмовые зонты.

Так как данный вопрос имеет значение, определяющее надёжность эксплуатации всей отопительной системы, его лучше не пытаться решать самостоятельно, а обратиться за консультацией к специалистам.

Видео описание

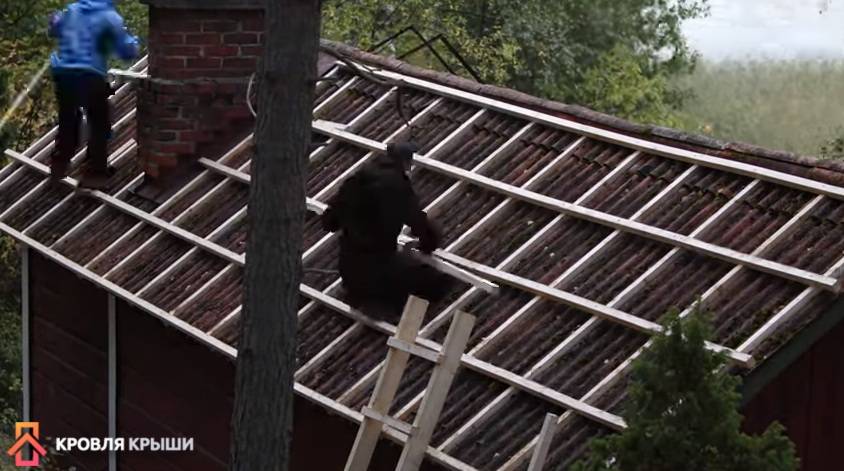

Наглядно про монтаж колпака на дымоходную трубу альпинистами – в этом видео:

Почему приходится менять колпаки на трубе дымохода

Ни один, даже самый дорогостоящий колпак на печную трубу не будет служить вечно и рано или поздно потребует замены. Причиной этому является воздействие высоких температур на уязвимый метал. На выходе температура дымового потока превышает 150 °C – 180 °C и постоянное воздействие его на стенки козырька приводит к его прогоранию. Лист из оцинкованной стали выдержит не более 3-5 лет, либо 7-10 при условии оборудования его отражателем. Для сравнения, роскошный колпак для трубы дымохода из меди прослужит до 50 лет.


Роскошный кованый колпак на дымоходИсточник metkolor.ru

Заключение

Колпак на трубу дымохода позволяет защитить канал от загрязнения, продлить срок эксплуатации отопительной системы, но несколько снижает силу тяги. Он может служить украшением крыши и защитой дымохода, или создать настоящую проблему, обледенев зимой. Устанавливать его или нет, каждый решает сам, исходя из особенностей отопительной системы и личных предпочтений.

Установка дефлектора

Эффективность его была доказана многими владельцами домов и коттеджей, которые воспользовались этой моделью. Несмотря на то что цена таких изделий может доходить до 140 долларов за стандартные конструкции, спрос на них остается постоянным.

Чтобы не переплачивать, можно самостоятельно изготовить описанный прибор. Весь процесс займет не больше 3 часов. Всё зависит от навыков собирающего. На первом этапе создается чертеж, после чего изготавливаются заготовки. Далее идет сборка прибора и установка его на дымоходе с последующим закреплением.

Перед рисованием чертежей следует сделать расчёт диаметра отводящего патрубка и диаметр колпака

Важно и измерить высоту самого дефлектора. Чтобы не допустить в этом моменте ошибок, помогут специальные формулы:

  • высота=1,6−1,7 x диаметр;
  • ширина диффузора=1,2−1,3 x диаметр;
  • ширина колпака=1,7−1,9 x диаметр.

После нанесения контура заготовок на бумагу, можно переходить к созданию заготовок из металла. Лучше брать нержавеющую или оцинкованную сталь, толщина которой варьируется от 0,5 до 1 мм.

После подготовки выкройки по металлу можно приступать к этапу сборки изделия. Для этого потребуется дрель, заклепочник или сварка. Если отдается предпочтение последнему варианту, надо проявлять максимум аккуратности, чтобы не прожечь участок дефлектора.

Колпак закрепляется на основании ножками, которые точно так же вычерчиваются на бумаге и вырезаются в дальнейшем из листа нержавеющей стали. Когда все эти этапы пройдены, остаётся лишь наиболее ответственный момент — установка на дымоход.

Высверливают отверстия на трубе для закрепления дефлектора. Фиксируются заклепки. После этого надо проверить, имеется ли уклон в разные стороны у установленного прибора. Монтаж хомута потребуется, если дефлектор болтается. Если труба не сделана из кирпича, такой вариант будет как нельзя кстати. Если речь идет о керамической трубе, то придётся воспользоваться особыми переходниками.

Зонт или дефлектор

Строительные нормы указывают, что установка дефлекторов на трубы от газовых котлов строго запрещена. Причина в возможном образовании льда на горизонтальных участках трубы, что приведёт к ухудшению тяги. Дефлектор является усугубляющим фактором, из-за которого процесс обмерзания будет проходить быстрее. Для выходов от газовых котлов можно использовать только примитивные зонты, предотвращающие попадание мусора и осадков.


Флюгер с интересным дизайном, который может разрушить дымоходИсточник каминыч.рф

Форма устанавливаемого колпака зависит от формы дымохода. Если в доме применена система дымоходов-сэндвичей, то дымники оборудуются специальной юбкой для обеспечения теплоизоляции. В кирпичных трубах достаточно оборудовать колпак основанием для защиты кирпичей от воздействия осадков. Дефлекторы допускаются к установке на металлических трубах котлов, которые работают на твёрдом топливе.

Стоит отказаться и от флюгеров. Такие конструкции постоянно испытывают давление ветра, что создаёт вибрацию, постепенно разрушающую кирпичные трубы. В итоге быстро изнашивается не только колпак, но и сам дымоход.

Пошаговая инструкция изготовления простейшего колпака

Исходные данные: труба дымохода из нержавейки Ø 120 мм, котел твердотопливный, колпак изготавливается из оцинкованной и окрашенной полимерной краской листовой стали толщиной 0,45 мм.

Труба дымохода из нержавейки

Мы рассмотрим самый простой, но очень эффективный вариант колпака. Сделать его можно в домашних условиях без использования специальных инструментов и оборудования, имеющегося у профессиональных жестянщиков.

Шаг 1. Определитесь с диаметром колпака. Практики рекомендуют, чтобы его края выступали за периметр трубы не менее чем по 10 см с каждой стороны. Имея это значение можно узнать диаметр круга, который надо вырезать из металла.

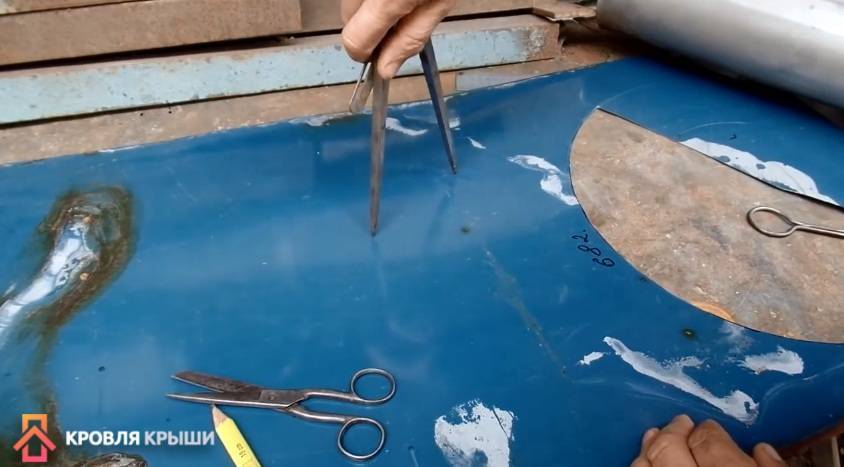

Круг вычерчивают на листе металла

Расчеты делаются таким образом.

  1. К диаметру трубы прибавьте величину свеса колпака с каждой стороны. В нашем случае диметр трубы 120 мм, к этому значению прибавим 200 мм (100 мм+100 мм), получится 320 мм.
  2. Теперь эту сумму нужно увеличить еще на 50 мм. Это увеличение требуется для компенсации уменьшения размеров на загиб колпака. Дело в том, что он будет иметь форму конуса, а при загибе диаметр плоского круга уменьшается. В нашем случае для изготовления колпака следует вырезать круг радиусом (320+50):2=185 мм.

Конечно, это не настоящие математические расчеты, они намного сложнее. Но для колпака нет надобности точно рассчитывать все размеры, допуски в несколько сантиметров никакой роли не играют.

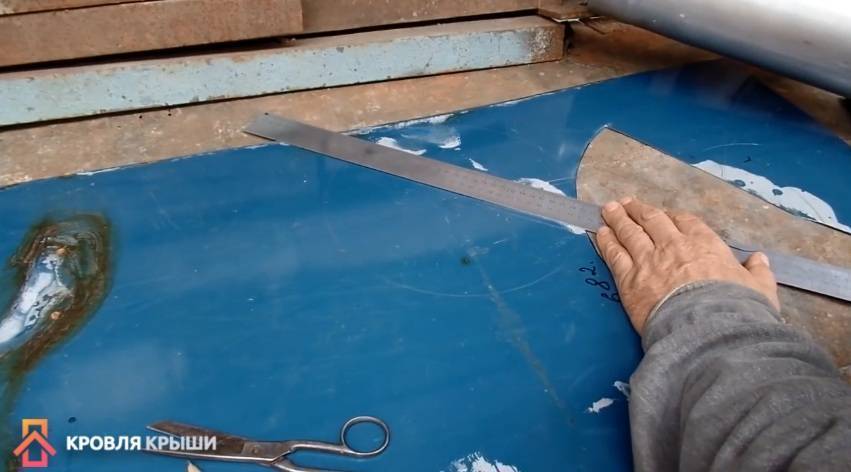

Расчерчивание металла с допуском на изгиб

Если желаете изготавливать более простую конструкцию конуса, то сегмент не вырезайте, а только прорежьте вертикальную линию к центру круга. Во время изгибания лишний металл уйдет в нахлест, в этом месте удобно просверлить отверстия и поставить заклепки.

Шаг 2. Ручными ножницами по металлу вырежьте заготовку, удалите клин из круга.

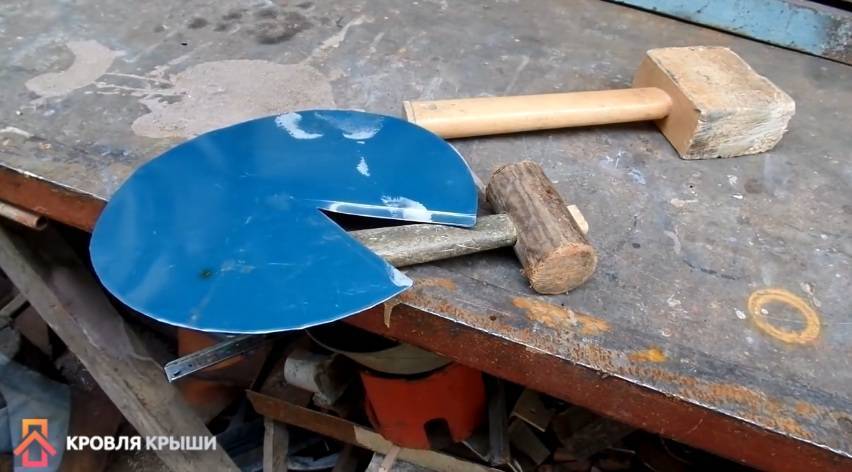

Вырезанная заготовка

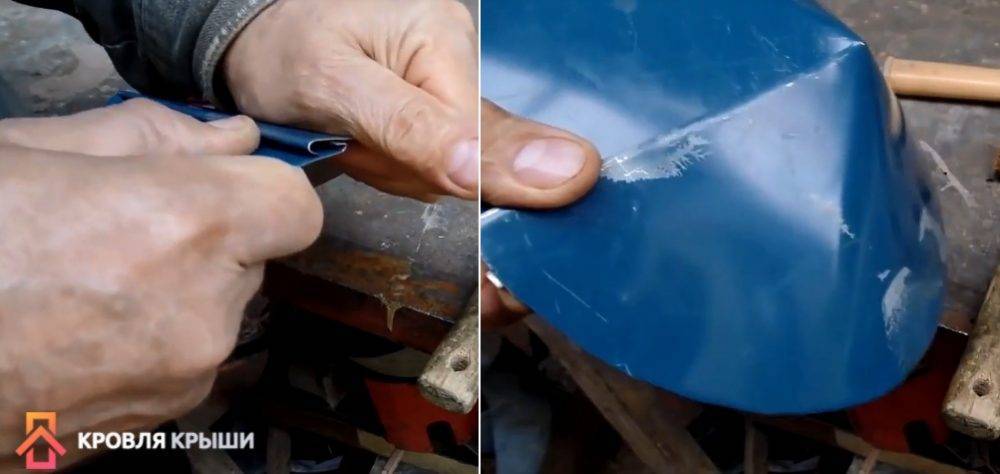

Шаг 3. Сделайте с двух сторон заготовки специальные подгибы для фиксации конуса. Это следует делать в тех случаях, когда для крепления конуса не будут использоваться заклепки. Подгибы нужно делать молотком.

Подгибы для фиксации конуса делают молотком

Высота примерно 0,5 см, наворачивание в противоположные стороны. До конца подгибы не сжимайте, это делается на финишном этапе изготовления конуса. Если работать киянкой сложно, то можно сгибать металл обыкновенными пассатижами. Линия получится не такой ровной, но это не имеет значения. Колпак устанавливается очень высоко на дымоходе, с земли такие незначительные проблемы совсем незаметны.

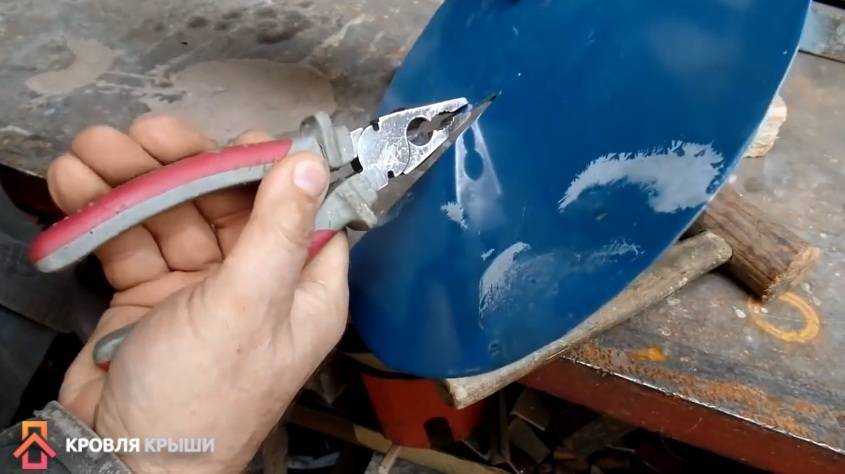

Подгибать металл можно пассатижами

Шаг 4. Согните конус, осмотрите соединение. Если какие-то части мешают фиксации, то их следует подогнуть или отрезать. Замок должен срабатывать четко по всей длине колпака.

Согнутый конус

Шаг 5. Придайте колпаку форму. Для этого его нужно постепенно сгибать на так называемой правке. Это кусок трубы диаметром ≈ 50 мм, закрепленной в тисках. Постепенно сгибайте круг до того момента, пока он не примет форму конуса. Постоянно проверяйте изделие, слишком перегибать не стоит.

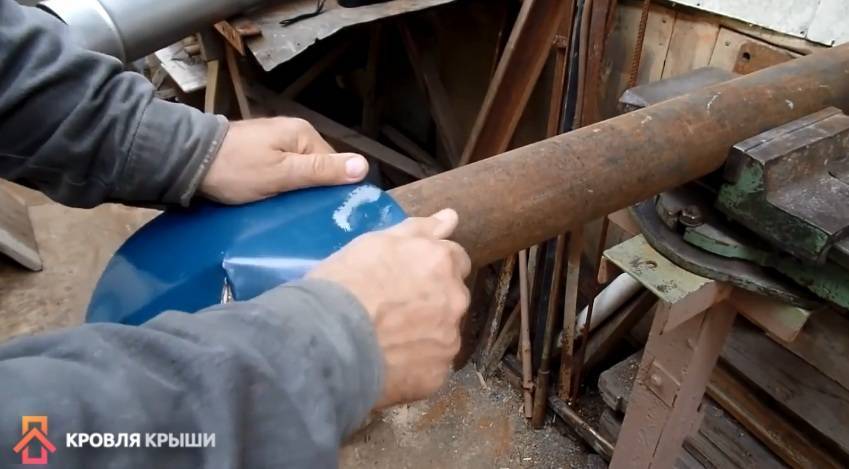

Сгибание колпака

Шаг 6. Соедините замок и склепайте его. Старайтесь, чтобы линия была максимально ровной.

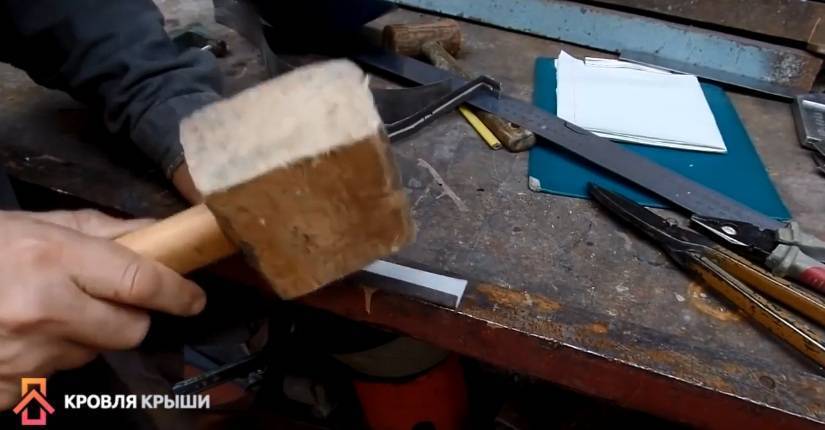

Склепать замок можно киянкой

На этом самый сложный этап изготовления колпака закончен, можно приступать к подготовке ножек для его фиксации. Вначале изготавливаются сами ножки, для них необходимо иметь три полосы металла шириной примерно 2 см и длиной до 15 см. Для придания ножкам большей жесткости следует по краям сделать фальц.

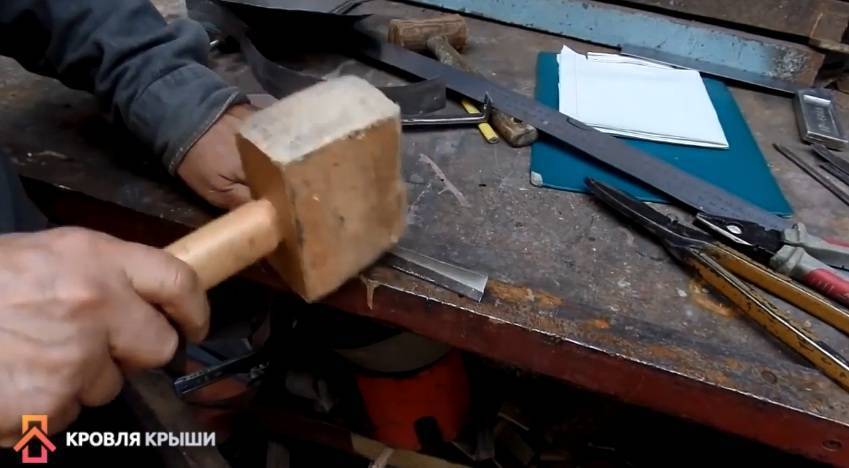

На ножках делают подгибы — фальц

Изготовление ножки, процесс

К трубе колпак фиксируется хомутом. Его можно купить готовым в специальном магазине или сделать самостоятельно. Второй вариант потребует больше времени, но зато конструкция имеет законченный дизайн в одном стиле.

Последний этап – сделайте разметку мест фиксации ножек к колпаку, высверлите отверстия и закрепите элементы. Для крепления лучше пользоваться заклепками. Такими же метизами крепится нижний конец ножек к хомуту. Теперь осталось закрепить колпак на трубе дымохода.

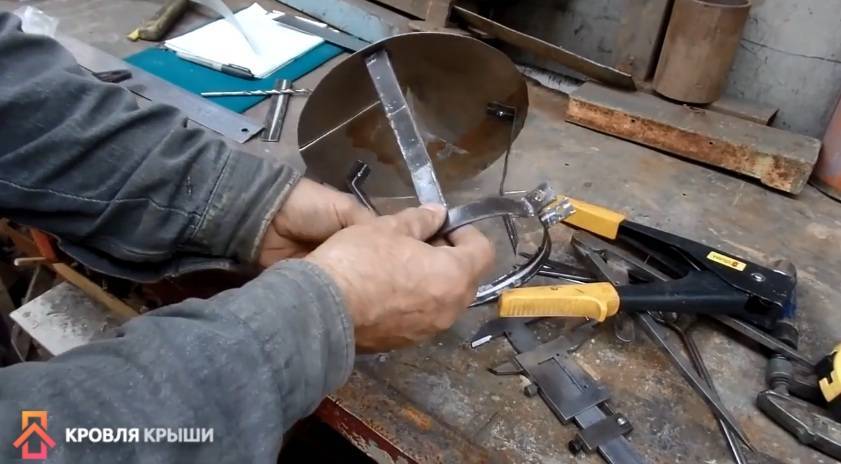

Крепление ножек

Крепление кольца к ножкам

Колпак на трубе

Фиксация кольца колпака
