Термоголовка для радиатора: принцип работы и инструкция по правильной установке

Способы регулировки температуры в батареях отопления

Для создания комфортных условий в квартире часто возникает необходимость в изменении температуры радиаторов отопления. Каким образом можно это сделать? Дело в том, что нагрев батарей происходит за счет прохождения через них теплоносителя. Интенсивность нагрева зависит не только от температуры горячей жидкости, но и от того объема, который поступает в батарею. Поскольку на температуру теплоносителя в централизованной системе отопления самостоятельно повлиять невозможно, регулировка батарей отопления происходит благодаря изменению объема жидкости, проходящей через радиатор.

С помощью специальных регулирующих устройств, устанавливаемых на радиаторы, можно:

экономить на отоплении (при наличии индивидуальных счетчиков тепла в квартире);
поддерживать в каждой комнате свой температурный режим;
избежать сквозняков от открытых форточек и отказаться от одеял на батареях при слишком высокой температуре нагрева.

Внимание! Не все виды систем центрального отопления дают возможность регулировки радиаторов. Отрегулировать батареи в многоэтажных домах, в которых подача теплонесущей жидкости происходит вертикально сверху вниз, невозможно. Изменение температуры батарей с помощью регулирующего клапана возможно в зданиях с однотрубной и двухтрубной отопительной системой

Изменение температуры батарей с помощью регулирующего клапана возможно в зданиях с однотрубной и двухтрубной отопительной системой .

Зачем нужны краны

В первую очередь следует сказать, что в народе принято называть краном любое устройство для управления потоком жидкости, которое имеет рукоятку. Технически же правильней называть краны запорной арматурой.

Причем последняя позволяет лишь полностью перекрывать или открывать поток теплоносителя, но не регулировать его поток. Для регулирования же используются вентили и клапаны.

Как правило, на входе в радиатор устанавливают именно регулирующую арматуру, которая выполняет следующие функции:

Позволяет отключить батарею, что может потребоваться по разным причинам.
Позволяет перекрыть теплоноситель для промывки прибора или ревизии.
В ручном или автоматическом режиме регулирует поток теплоносителя и тем самым температуру радиатора.

Следует учитывать, что разные типы арматуры могут обладать разными функциями. Ниже ознакомимся с особенностями и устройством всех типов кранов, которые применяют совместно с радиаторами системы отопления.

Схема устройства шарового крана

Схемы подключения радиаторов отопления

Боковое подключение радиаторов является самым распространенным касаемо системы отопления в городской квартире. Для правильного подключения батарей по этой схеме в частном доме трубы выводят сбоку по стене и присоединяют к двум патрубкам батареи сверху и снизу. К верхнему патрубку обычно подсоединяют трубу, которая осуществляет подачу теплоносителя, а к нижнему – обратный контур. Часто делают и наоборот, однако при этом эффективность отдачи тепла устройства уменьшается на 7%.

Диагональное подключение батарей считается самым эффективным. Чтобы осуществить подключение батарей по этой схеме, выполняют следующие действия: сначала к верхнему патрубку подсоединяют подачу теплоносителя, а к нижнему, который находится на другой стороне прибора, – обратку. Таким образом, теплоноситель внутри батареи начинает перемещаться по диагонали, отсюда и такое название схемы. Эффективность ее зависит от того, насколько равномерно распределилась вода внутри радиатора. Очень редко несколько секций батарей могут оставаться холодными. Это случается, если напор или пропускная способность слишком слабые.

Нижнее подключение радиатора может встречаться не только в однотрубных схемах. В двухтрубных такое тоже используется, но только в частных строениях, имеющих один или два этажа. Такая схема подключения радиаторов отопления считается недостаточно эффективной. По утверждениям специалистов, такая разводка способствует уменьшению теплоотдачи радиаторов отопления на 20-30%. В этом случае потребуется установка циркуляционного насоса, что приводит к увеличению стоимости всех процессов, а также потребуются дополнительные расходы на электроэнергию, потраченную во время работы такого насоса. Чтобы рассчитать необходимую мощность радиаторов, потребуется большое количество самых разнообразных коэффициентов.

Конструкция устройства

Современный рынок изобилует подобными устройствами разных производителей, однако самыми именитыми на сегодняшний день являются термоголовки для радиаторов Danfoss. Конструкция устройства крайне проста – она заключается в совокупности клапана и термостата. Однако такое простое устройство имеет довольно сложный принцип работы термоголовки для радиатора: (См. также: Обвязка радиаторов отопления)

Работоспособность сильфона определяется обязательным наличием давления, причем внутри этого элемента находится специфическая жидкость, иногда встречаются и пары.

Пружина сильфона обладает определенным показателем силы сжатия, что благотворно влияет на урегулирование величины давления с ее температурой.

Большее разогревание устройства расширяющим или же испаряющим образом действует на содержимое сильфона, в результате чего происходит рост давления.

Объем сильфона увеличивается и начинает воздействовать на клапан, который, под давлением первого элемента, начинает сужать отверстие протока воды.

Закрытие отверстия продолжается до установления комфортной температуры, тем самым достигается равновесие.

Снижение температуры вызывает обратный процесс, в результате которого объемы сильфона возвращаются в привычную фазу, клапан встает на место, открывая отверстие для протока горячей жидкости.

Разумеется, равновесие достигается после того, как все элементы встанут на свое место, а помещение будет нагрето до комфортной температуры.

Клапан признан вторым не менее важным компонентом всего устройства. Само собой, что его большое значение определяется не менее важным предназначением – регулированием поступления теплоносителя. Сегодня такие клапаны выпускаются в нескольких вариациях:

Третий вариант имеет широкое применение в многоэтажных жилых постройках старой конструкции, в зданиях с однотрубной системой или же в загородных домах с двухтрубной системой, не оснащенной специализированным циркуляционным насосом.

Как отрегулировать (перенастроить)

Все терморегуляторы проходят на заводе настройку. Но установки у них стандартные и могут не совпадать с вашими желаемыми параметрами. Если вас что-то не устраивает в работе — хотите, чтобы было теплее/холоднее, можно терморегулятор для радиатора отопления перенастроить. Делать это надо при работающем отоплении. Понадобиться термометр. Его вешаете в той точке, где будете контролировать состояние атмосферы.

Закрываете двери, ставите головку термостата в крайнее левое положение — полностью открыто. Температура в помещении начнет повышаться. Когда она станет на 5-6 градусов выше желаемой вами, поворачиваете регулятор до упора вправо.
Радиатор начинает остывать. Когда температура упадет до того значения, которое вы считаете комфортным, начинаете медленно поворачивать регулятор вправо и прислушиваться. Когда услышите, что теплоноситель зашумел, а радиатор начал прогреваться, останавливайтесь. Запомните какая цифра выставлена на рукоятке. Ее и надо будет выставлять для достижения требуемой температуры.

Отрегулировать терморегулятор для батареи отопления совсем несложно. И повторять это действие можно несколько раз, меняя настройки.

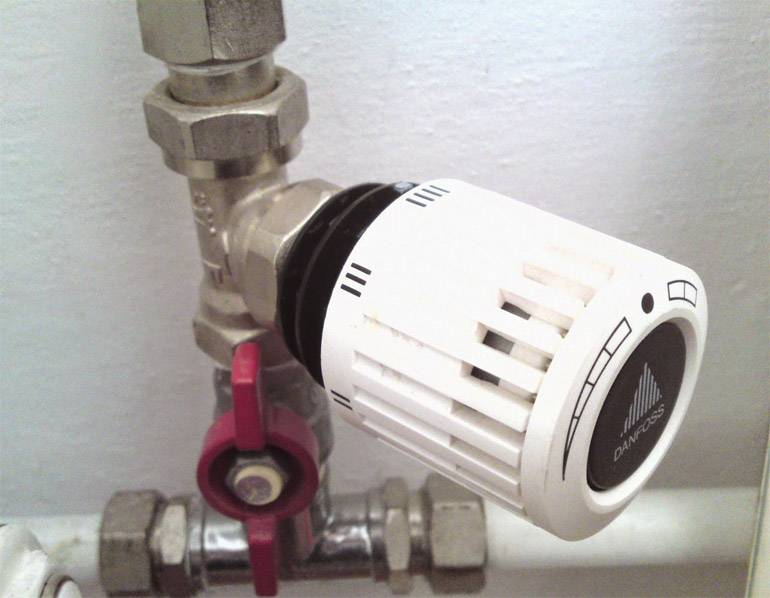

Размещение термоголовок

Датчики могут быть выносными и встроенными, регулировка может быть прямой или дистанционной.

Балансировочные клапаны со встроенным датчиком более распространены. Располагаются они путем встраивания механизма в трубу подающего контура. Установка радиаторов должна проектироваться с учетом следующих нюансов:

если придется монтировать регулятор вертикально, нужно выбирать устройство другого вида, так как конвекция теплого воздуха сильно скажется на точности автоматической балансировки. Регулировка будет осуществляться с большой погрешностью, так как будет основываться на теплом воздухе рядом с радиатором, а не на температуре основной массы воздуха в помещении;
датчик должен быть установлен строго горизонтально (параллельно полу).

Термоголовка для алюминиевых радиаторов с выносным датчиком температуры используется в следующих случаях:

радиаторы смонтированы таким образом, что сильфон термостата наглухо завешен занавеской, и доступ воздуха к механизму затруднен;
потоки теплого воздуха будут оказывать влияние на функционирование встроенного термодатчика;
радиатор располагается под окном, из которого сквозит холодный воздух с улицы;
вертикального расположения термостата отопления не избежать.

Выносной термодатчик соединяется с основной конструкцией термоголовки с помощью тонкой трубки достаточной длины.

Установка дистанционного электрического управления предполагается в тех ситуациях, когда отопительные приборы смонтированы в недоступных для удобной ручной регулировки местах. Например, если встраиваемые в пол конвекторы закрыты декоративной решеткой.

При монтаже термоголовки на биметаллические радиаторы или приборы другого типа нужно следовать главному правилу: чтобы датчик адекватно реагировал на изменение температуры воздуха в помещении, этот воздух должен иметь возможность свободно циркулировать вокруг чувствительной части механизма.

Лучшее решение – установка термостата параллельно полу, так как в этом случае на него не будут действовать теплые потоки воздуха от трубы и самого отопительного прибора (горячий воздух идет вертикально вверх). Еще одно правило, которое должно быть соблюдено: стрелка на корпусе устройства должна быть направлена в сторону потока горячей воды в контуре, иначе все сразу придет в негодность.

Выносной датчик необходим в следующих ситуациях:

установка прибора отопления производится в нише;
глубина прибора превышает 16 см;
термоголовка для отопительных радиаторов закрыта шторой;
над радиатором имеется широкий подоконник, установленный на расстоянии менее 10 см от верхнего края отопительного прибора;
имеет место вертикальное расположение механизма балансировки.

Из всех этих условий именно занавески оказывают наибольшее влияние на эффективность балансировки. Они становятся экраном, не позволяющим датчику реагировать на условия в комнате. Их можно отодвинуть, чтобы дать воздуху доступ к сильфону, но выносной датчик решит эту проблему проще..

Применение клапана

Установка в коллектор

Монтируя систему теплого пола своими руками, мы часто сталкиваемся с необходимостью модифицировать штатные регулирующие устройства:

Как правило, в комплект коллектора помимо насоса и запорной арматуры входят либо особый насосно-смесительный узел, либо трехходовой смеситель.
Запорный вентиль с терморегулятором инструкция рекомендует устанавливать на входе в систему. В этом случае, реагируя на динамику температуры, клапан будет увеличивать или уменьшать поступление теплоносителя в коллектор, балансируя уровень нагрева теплого пола.
При этом в один из выводов трехходового клапана мы подключаем обратную трубу от теплого пола (как это показано на схеме). По данной трубе двигается вода с более низком температурой, которая поступает в клапан и подмешивается к горячей воде от котла или бойлера.

Размещение в системе

Данная система настоятельно рекомендуется к монтажу в холодных районах, особенно в той ситуации, при которой теплый пол запитывается от котла отопления. Монтаж термоклапана позволяет избежать перегрева труб при попадании в них горячей воды.

Варианты компоновки

Применение данных устройств зависит от масштабов отапливаемого помещения:

Для одной комнаты с небольшой площадью (к примеру, ванной или кухни) можно отказаться от установки полноценного узла подмеса с коллектором. В этом случае один клапан может полностью решить проблему с терморегуляцией: установив головку с газовым или жидкостным сильфоном, мы обеспечим своевременное реагирование пола на похолодание.

Фото классической компоновки коллектора с термовентилем

Более масштабные системы подогрева напольного покрытия следует комплектовать по схеме, указанной в предыдущем разделе. В этом случае трехходовой вентиль будет отделять низкотемпературный сегмент трубопровода (с нагревом до 40С) от высокотемпературного (65-75С).
Для многокомнатных домов рекомендуется установка нескольких термоголовок. Связано это с тем, что температура в разных комнатах может существенно отличаться – а это значит, что для каждой пропорция подмеса холодной и горячей воды должна определяться индивидуально.

Устройство и назначение термоклапана для отопления

Термоклапан для радиатора отопления состоит из двух основных узлов:

самого клапана – устройства, которое регулирует интенсивность прохождения теплоносителя;
съемной регулирующей головки – устройство, которое в ручном или автоматическом режиме регулирует работу клапана.

Разработала первый термоклапан датская компания Данфосс еще в прошлом столетии. Сегодня эта компания трансформировалась в международный концерн.

Термоклапан предназначен для регулирования температуры нагрева радиатора, которое достигается путем снижения интенсивности прохождения теплоносителя. Иными словами – термоклапан перекрывает частично поток поступающего в радиатор теплоносителя, за счет чего часть батареи остывает, температура в помещении снижается. Дополнительно нагреть теплоноситель невозможно.

В качестве простейшего термоклапана можно использовать запорный вентиль для радиатора отопления, если вручную его закрывать и открывать. Часто хозяева частных домов так и делают, если, например, нужно уменьшить отопление в хоз. блоке, гараже, других подсобных помещениях. Для регулировки температуры в комнатах такой способ будет неудачным, поскольку температура в них меняется в течение дня несколько раз.

Особенно это заметно в межсезонье в домах, с централизованным отоплением. Здесь температура теплоносителя остается высокой круглосуточно, а разница дневной и ночной температуры за окном велика. Также проблема дневной жары стоит остро в комнатах на солнечной стороне многоквартирного дома. Жильцам приходится регулировать нагрев помещения открытыми форточками, одеялами на радиаторах отопления.

Там, где температура подвержена частым изменениям, устанавливают термоклапан с механической или электронной термоголовкой. Такое устройство поддерживает заданную температуру без ручного вмешательства.

Регулировка механизма

Регуляторы температуры для батарей отопления впервые запускаются следующим образом:

Дросселем на обратке регулируется система.
Термостатический кран на батарее полностью открывается.
Рукоятка на термоголовке снимается и устанавливается таким образом, чтобы максимальное положение на шкале соответствовало полностью открытому клапану. Устройство устанавливается. Дальнейшая регулировка температуры производится поворотом рукояти.
Если температура на дисплее показана в градусах, она подгоняется с помощью градусника.

ПОСМОТРЕТЬ ВИДЕО

Используя терморегуляторы на радиаторы отопления можно добиться ряда преимуществ. С ростом цен на поставляемое тепло, экономятся средства. Прибор окупает себя за 1–2 сезона. Комфортные температурные условия препятствуют появлению простудных заболеваний, которые возникают из-за частого проветривания комнат в межсезонье. Термостат для отопления устанавливают в новую систему отопления и в уже действующую. Современные модели небольших размеров, вписываются в любой дизайн интерьера. Термоголовка для радиатора отопления должна быть в системе отопления.

Виды терморегуляторов, чем отличаются

Встречаются изделия с покрытием и без такового. Используется хром и никель. Причем не всегда можно просто установить такой элементы системы с учетом внешних характеристик, когда важен дизайн. Первоочередной задачей является выбор конструкции терморегулятора.

Материал

из бронзы;

Термоголовки на радиаторы из бронзы

латунные;

Терморегулятор из латуни

стальные (нержавеющая сталь).

Термоголовка из нержавеющей стали

Каждый из вариантов имеет плюсы и минусы. Например, последний отличается прочностью, надежностью, стойкостью к коррозии. Преимуществом изделия считается химическая инертность – при контакте с разными веществами не теряет свойства. Найти в продаже такие терморегуляторы непросто, т. к. их цена достаточно высокая. Более доступные: бронзовые и латунные изделия. Их отличает наличие покрытия. По прочности уступают нержавеющей стали. Но отличаются хорошими свойствами: легко переносят воздействие умеренных нагрузок, служат долго. Состав сплава может быть разным, поэтому необходимо тщательно проверять характеристики клапана.

Конфигурация

Рассматривают варианты:

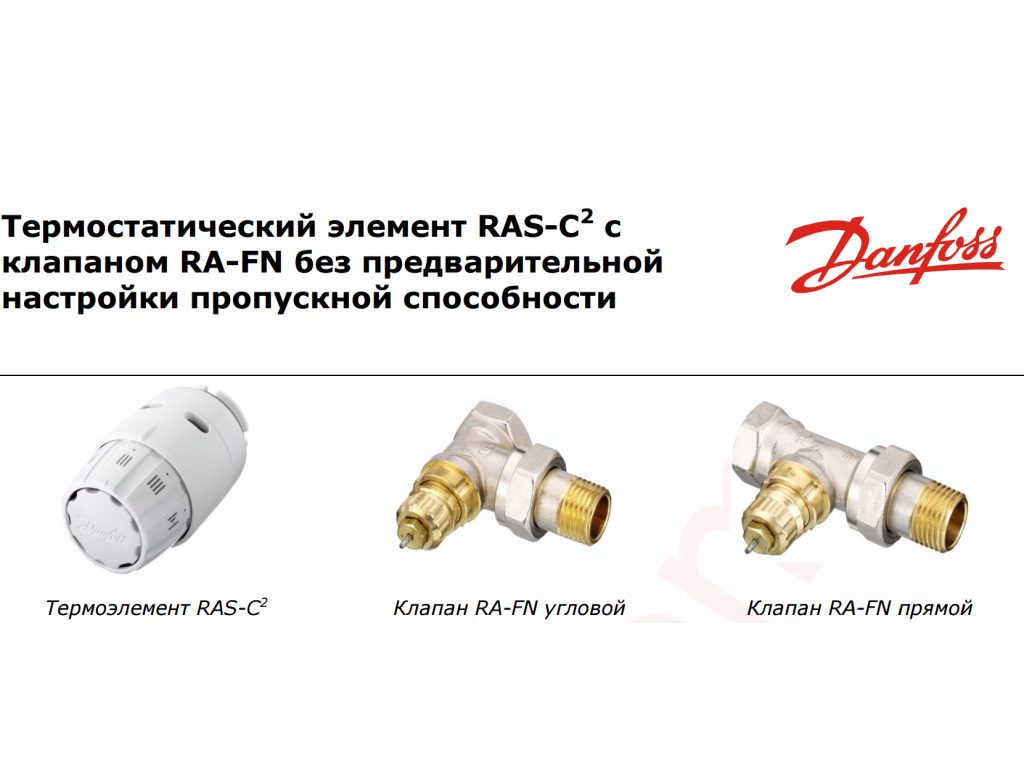

прямые терморегуляторы – отличаются классической формой, соединяют 2 участка системы отопления по прямой;
угловые – позволяют установить терморегулятор на участок сложной конфигурации;
в составе гарнитуры.

Прямая и угловая конфигурация терморегулятора

Последний из вариантов отличается сложностью исполнения. Он является частью гарнитуры. Предназначается подобная конструкция для двухтрубной централизованной системы отопления. Подключается с одной стороны к первой трубе, а с другой – ко второй. Гарнитура стоит дороже аналогов, но и возможности у нее намного больше. Так, можно установить термоклапан на трубы, которые выходят из пола. При этом не требуется сложная разводка.

Типы и виды термоголовок

Терморегуляторы сегодня предназначены для двух основных систем отопления, которые оказали основное влияние на разделение данных элементов по типам. Так, существуют термоголовки для однотрубных отопительных систем, и, разумеется, двухтрубных. Установка термоголовки на радиатор отопления также выполняется исходя из определенного типа системы отопления. Большие перепады давления под силу термоголовкам второго типа. Благодаря высоким показателям сопротивления гидравлики, присущего клапанам регулировки, удается достичь потерь давления в этих местах.

Внутри данного типа также существует некое разделение на термоклапаны с предварительной настройкой сопротивления и термоклапаны без данной настройки. Второй вариант позволяет добиться равных показателей уровня расхода теплоносителей во всех отопительных приборов, однако это не является положительным фактором. Поскольку каждое помещение имеет собственные показатели потери тепла, то и отопители в нем должны устанавливаться соответствующей мощности, именно это позволяют обеспечить настраиваемые клапаны.

Разумеется, установка необходимых параметров позволит добиться оптимальных результатов работы радиаторов, которые, в свою очередь, прогреют помещение до необходимого уровня. Именно поэтому так важна установка термоголовки на радиатор

При этом важно помнить, что система регулировки такими деталями должна обязательно быть дополнена перепускными клапанами, которые устранят мешающий шум, образующийся в результате перепадов давления. (См

также: Как рассчитать биметаллические радиаторы отопления)

Установка термоголовки на радиатор отопления должна быть выбрана не только относительно типа, но и относительно вида. Так, ручные термоголовки имеют шкалу с цифрами и снежинкой, что сильно облегчает выставление необходимой температуры. В данном случае установка показателя на нулевой отметке будет свидетельствовать об отключении устройства.

Положительная особенность ручной термоголовки в том, что ее легко монтировать в любом положении. Это может быть как горизонтальное, так и вертикальное направление. Горизонтальная установка облегчит последующий переход на аналог с сильфоном. Наличие штор, или каких других занавесок, перекрывающих головку с сильфоном, негативно скажется на ее работе, поэтому в этом случае лучше всего устанавливать элемент с ручным управлением. Однако такая ситуация вполне может быть исправлена при помощи установки дополнительных выносных датчиков.

Виды и особенности

Конструкционно выделяют термостаты механические, электромагнитные и электронные.

Хитрый счетчик, сберегающий электроэнергиюОкупается за 2 месяца!

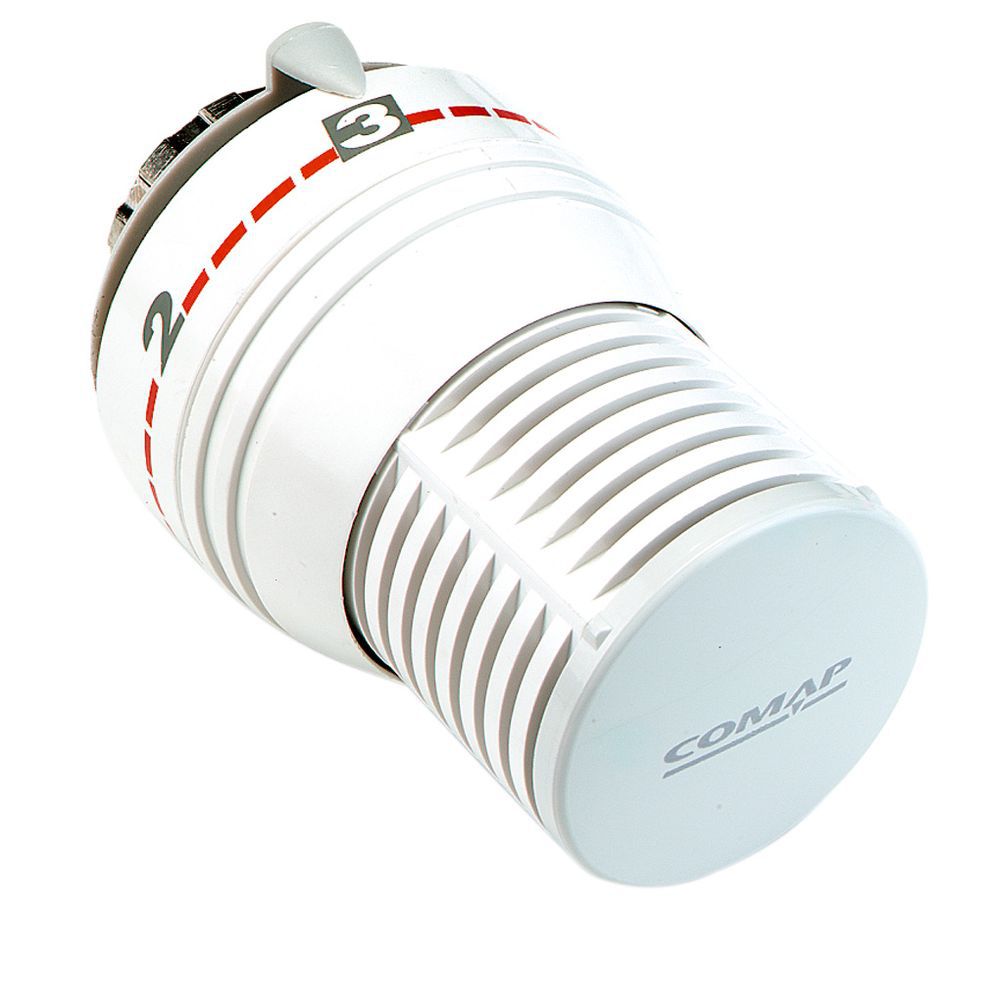

Термочувствительный элемент такого регулятора располагается в головке с размеченной рукояткой. Шкала позволяет выставлять разные режимы работы на обогрев, которые потом автоматически будет поддерживать термостат.Каждому положению рукоятки соответствует определенный уровень давления термочувствительного тела на перекрывающий шток и встречного сопротивления потока в системе. Когда условия в комнате меняются, рабочая среда в головке сжимается или расширяется, смещая шток и тем самым изменяя поток теплоносителя, поступающего в радиатор.

В зависимости от рабочего тела различают термоголовки трех типов:

Твердые – содержат теплочувствительные вещества, такие как парафин, озокерит или стеарин. Применение их считается малоэффективным, поскольку скорость срабатывания отопления составляет около 30-40 мин, но в надежности таким приборам отказать нельзя.
Жидкостные – в их головках работают спирты или масло. Такие регуляторы отличаются быстрым срабатыванием при изменении характеристик системы отопления. А вот на внешние факторы откликаются только через 20-25 мин.
Газонаполненные – считаются более «правильными», поскольку в первую очередь реагируют на перепад температур воздуха в комнате. Происходит это уже в течение 8-10 минут.

На работу механических регуляторов влияет направленный солнечный свет, сквозняк из окна или другие источники обогрева, воздействующие на термостат. В результате он может неправильно истолковать изменение условий в помещении.

Этот вид терморегуляторов ничем не отличается от механических устройств. Только вместо расширяющегося рабочего тела в его головке устанавливается биметаллическое электромагнитное реле. Полоски с различными показателями теплового расширения по-своему реагируют на изменение температуры окружающей среды и воздействуют на перекрывающий клапан.

3. Электронный термостат.

В этой группе приборов существует собственная классификация, разделяющая терморегуляторы на два традиционных вида: аналоговые и цифровые. Последние, в свою очередь, могут быть:

С открытой логикой – чаще всего применяются на промышленных объектах в качестве центральных регуляторов. Очень сложные, многофункциональные и «умные» системы, которые сами в состоянии выбрать оптимальный режим работы.
С закрытой логикой – наиболее распространенные в быту электронные приборы, функционирующие от батареек.

Принцип действия программируемых термостатов для радиаторов очень похож на уже рассмотренные в этом обзоре механические головки: тот же шток, открывающий и закрывающий клапан, та же чувствительность к температуре окружающего воздуха. Но за все это уже отвечает микропроцессор, который считывает замеры датчика и пересылает команду на сервопривод. Естественно, цена на такие «умные» приборы гораздо выше.

схему подключения и тип радиаторов;
их удаленность от нагревательного котла;
качество теплоносителя;
особенности эксплуатации помещения;
климатические условия в регионе.

Механический терморегулятор для радиатора отопления также отдельно подбирается для одно- и двухтрубных конструкций отопительных систем, поскольку давление на перекрывающий клапан в них будет разным. Для первого вида контуров обогрева обязательным элементом является байпас, для второго уже следует правильно выбрать сам термостат. Он должен оснащаться клапаном с более высоким гидравлическим сопротивлением от 0,1 до 0,3 бар.

Сантехники: Вы будете платить за воду до 50% МЕНЬШЕ, с этой насадкой на кран

Для однотрубных схем отопления нужны приборы, в которых клапан обладает минимальным гидросопротивлением и, соответственно, хорошей пропускной способностью. Компания Danfos и вовсе предложила в таких контурах использовать отдельный вид термостатов RTD-G. Они не изменяют характеристики потока в общей ветке, а воздействуют на конкретный радиатор. Подобные устройства также можно выбрать для двухтрубных систем естественной циркуляции.

В случае, когда отопление смонтировано по двухтрубной схеме в комплекте с насосом, клапан должен иметь возможность контроля его пропускной способности (например, у Danfoss это серии N, K и KW).
