Подключение газовой плиты своими руками: инструкция по монтажу

Демонтаж старой плитки

Если вы меняете старую плиту на новую, начать придется с демонтажа. Перед тем как приступить к демонтажу, проверьте, закрыт ли кран на вашем ответвлении трубы. Если кран закрыт, следует открутить контргайку, соединяющую опуск с плитой. Задача не из легких, особенно если приходится иметь дело с трубами старого образца, «погребенными» под слоями засохшей краски. Если открутить не удалось, трубу можно попросту срезать, а затем выкрутить оставшуюся часть.

После этого необходимо перенести газовую плиту подальше, чтобы она не мешала последующей установке. Затем следует удалить сгон, вмонтированный в трубу опуска. Для этого следует одной рукой жестко зафиксировать кран, а второй рукой выкручивать сгон. Последний штрих – установить заглушку на трубе.

Подготовка к установке

Перед установкой газовой панели следует извлечь ее из упаковки, проверить на наличие механических повреждений. Если все в порядке, можно приступать к установке. Но для начала проверить необходимую документацию. Чтобы установить в своем доме газовую плиту, необходимы следующие документы:

• паспорт собственника дома или квартиры;
• справка о прописанных жильцах;
• свидетельство гос. регистрации;
• справка о регистрации жилого объекта, свидетельство о собственности;
• книжка абонента (при ее наличии);
• квитанции;
• паспорт счетчика;
• договор на техобслуживание газового оборудования;
• техпаспорт на помещение.

Схема газовых труб в многоквартирном доме

Комплект документов необходимо передать в городскую газовую службу, которая подготовит и выдаст новую книжку абонента, контракт на обеспечение газом дома или квартиры. В бланке следует заполнить все пункты, после чего проводится инструктаж по эксплуатации газовых приборов. По окончании этих процедур заключается договор с газовой службой, которая дает разрешение на установку устройства. Далее можно приступать непосредственно к процедуре установки.

Необходимый инструмент

Для самостоятельного демонтажа старой и монтажа новой плиты не потребуется каких-то особенных инструментов. Вот список того, что понадобится:

• разводные ключи;
• отвертка;
• герметик;
• газовый шланг;
• газовая обмотка.

Для обеспечения герметичности подключаемого к трубе шланга важно выбрать качественный уплотнитель. Лучше всего подойдут «Локтайт» или «Фум-лента»

Демонтаж старой плитки

Перед установкой новой плиты необходимо отключить и демонтировать старую

Для начала важно перекрыть кран. Его полное закрытие можно проверить, включив конфорку. Старый кран в виде лепестка лучше заменить на шаровидный — он более надежен в повседневной эксплуатации

Старый кран в виде лепестка лучше заменить на шаровидный — он более надежен в повседневной эксплуатации.

Чтобы ручка нового крана не мешала при навинчивании, ее следует снять. Далее следует приготовить уплотнитель и влажную тряпку. Последняя пригодится для закрытия отверстия после снятия старого крана. Перед работами обязательно открыть окно или форточку.

Схема газовой плиты

Когда подготовка завершена, нужно выкрутить старый кран и закрыть трубу влажной тряпкой. Затем следует почистить резьбу после снятого крана, наложить уплотнитель. Далее действовать следует быстро, но аккуратно. Нужно достать тряпку (не стоит бояться того, что газ выходит, именно для этого открывается окно) и навинтить на резьбу с уплотнителем новый кран.

Обязательно стоит проверить качество соединения и уплотнителя. Это можно сделать при помощи пены из мыла. Нанести ее на место соединения, если появляются мыльные пузыри, следует открутить кран и посмотреть плотность нанесения уплотнителя. Если пузыри отсутствуют, работа сделана хорошо. Если в ближайшее время не планируется подключение плиты, на кран нужно поставить ограничитель.

Расположение и установка плиты

Перед установкой плиты к ней следует прикрутить регулировочные ножки, а затем поставить на то место, где она будет стоять. Действовать нужно согласно инструкции по установке газовой плиты и оставить необходимое расстояние от стены.

Схема расположения газовой плиты и других устройств на кухне

Плита должна устанавливаться строго горизонтально и устойчиво стоять на всех четырех ножках. Добиться этого можно при помощи строительного уровня и подкручивания регулировочных ножек. Также можно воспользоваться специальными прокладками.

Как выбрать шланг

При самостоятельной установке для подключения газовой плиты можно выбрать шланг из резины. Такой шланг отличается гибкостью и является самым удобным в повседневной эксплуатации: есть возможность свободно перемещать плиту в случае такой необходимости на расстояние до пяти метров.

Благодаря гибкости материала можно не беспокоиться из-за случайного сдвига плиты, так как шланг будет являться амортизатором, который не допустит сильных повреждений, опасных для утечки газа.

Шланг для использования с газовой плитой выпускается с желтой меткой до пяти метров. Этой длины вполне достаточно. Не стоит использовать продукцию неизвестных компаний. Лучше один раз потратиться на сертифицированный товар, который гарантированно прослужит не один год

Стоит также обращать внимание на выход шланга к плите и резьбу, поскольку они бывают разными

Сильфонный шланг

Если следовать нормативным документам, то по правилам шланг должен быть сильфонным. Это означает, что он должен растягиваться в длину, а также иметь защитное покрытие.

Схемы подключения электроплиты

Сначала разберем общие правила. Электрическая плита относится к мощному бытовому оборудованию, потребляющему 40-50 А тока, поэтому для нее выделяют отдельный электрический контур. Он соединяет две точки: защитный автомат в квартирном/домовом электрощите и розетку/клеммник прибора.

На практике применяют 3 вида подсоединения к сети:

• традиционный способ розетка/вилка;
• присоединение проводов в клеммной коробке в стене;
• прямое клеммное соединение на задней стенке плиты.

Если на кухне уже есть предустановленная силовая розетка, запитанная на отдельный автомат, обычно используют ее. Это более привычно, а при необходимости ремонта прибор можно быстро отключить, не выходя из кухни.

Обычная розетка для подключения электроплиты не подойдет, так как может не выдержать нагрузки. Необходимо купить специальную модель, подходящую по показателям номинального тока, выдерживающую от 7 кВт и более

Но нередко применяют прямое клеммное соединение. Его считают более безопасным и надежным. Минус безрозеточного соединения в том, что каждый раз отключать плиту от сети придется на электрощите.

Схема подключения зависит от количества задействованных фаз. Отечественное оборудование рассчитано на 1- или 3-фазное подключение, но мы предлагаем разобрать все три возможные варианта, включая и 2-фазное.

Все три способа подключения отличаются количеством активных проводников: у 1-фазного их 3, у 2-фазного – 4, а у 3-фазного – 5. Первый вариант актуален для многоэтажек и применяется практически во всех городских квартирах, трехфазный характерен для энергообеспечения частных домов

Для соединения клемм плиты с проводниками используют перемычки из медного провода. Современная техника обычно комплектуется необходимыми деталями для подключения.

При однофазном способе фазу заводят на 1,2 или 3 клемму, все они соединены между собой перемычками. Ноль идет на 4 или 5, которые тоже соединены, а земля – на 6 клемму.

По схеме легко понять, как производят и другие виды подключения. Проблем с поиском схем не возникнет – их можно найти в технической документации к электроплите или на табличке, прикрепленной около клеммника на задней стенке.

Особенности подключения газовой плиты

В зависимости от того, для какого типа жилья требуется проведение установки, выделяют некоторые нюансы на первых этапах процедуры.

В квартире

После покупки жилья в многоквартирном доме собственнику потребуется оформить договор с обслуживающей компанией на поставку газа. Если все бумаги в порядке, владелец собирает пакет документов и получает разрешение на установку плиты. Список бумаг включает в себя следующее.

1. Договор купли-продажи или иной документ, фиксирующий право на владение жилпощадью.
2. Технический паспорт квартиры.
3. При наличии предыдущий договор на обслуживание газового оборудования, в данном случае кухонной плиты.
4. Если будет устанавливаться счетчик, потребуется паспорт изделия.
5. Паспорт на приобретенную новую плиту.

Газовая плита со счетчиком

Собранные бумаги передаются в газовую службу для получения разрешения на эксплуатацию оборудования. Дополнительно сотрудники проводят инструктаж и предоставляют для заполнения документы по новому договору обслуживания.

Схема подключения оборудования и установки счетчиков

В частном доме

В зависимости от решения домовладельца может быть реализован один из трех вариантов:

• подключение к общей магистрали, подающей природный газ;
• использование плиты, работающей от баллонов со сжиженным газом;
• отсутствие газа в доме.

Первый вариант предполагает заключение договора на обслуживание с обслуживающей компанией по тому же принципу, что и у собственников квартир. Во втором случае подключение оборудования проводится своими силами или при заказе услуг профильных специалистов.

Плита, работающая от баллона с газом

Если есть возможность, предпочтительнее присоединить газоснабжение частного дома к общей магистрали. За соблюдением нормативов будут следить сотрудники компании. Благодаря этому жильцы дома будут чувствовать себя спокойнее, чем при заказе услуг сторонних специалистов, которые не всегда могут дать достаточных гарантий при подключении.

Предназначение газовой плиты

Кухонная плита является неотъемлемым элементом в интерьере кухни. По своему типу кухонные плиты бывают разными: газовыми, электрическими и комбинированными (газоэлектрическими). Газовая плита выгодно отличается от своих электрических сородичей по скорости приготовления пищи, технике безопасности и времени службы.

Главными минусами в их работе являются непредвиденная утечка газа и возможность пожара. Однако в газовых плитах последних модификаций встроена система газ-контроля, которая позволяет автоматически отключить подачу газа, если конфорка вдруг погасла. К тому же, современные плиты снабжены системой автоматического зажигания, позволяющей обходиться без спичек или специальных зажигалок для разжигания конфорок.

Соблюдение техники безопасности при подключении варочной панели к системе газификации и электрификации

Техника безопасности в основном зависит от типа и модели плиты. Тем не менее, для любой газовой поверхности есть опасность, связанная с высокой температурой:

Меры электрической безопасности зависят от соответствий показателей потребляемой мощности плиты и возможностей электрической сети. В сети должен быть предусмотрен «нулевой» провод, а разъем у плиты должен быть оборудован автоматическим выключателем с заземляющим контактом.

Система питания обеспечивает защиту электросети от перегрузок. За счет наличия устройства защитного отключения (УЗО) наблюдается высокая защита человека от негативного воздействия тока.

Для предупреждения повреждений отдельных узлов газовой панели предусмотрен ряд защит, к примеру, датчики ограничения температуры, система отключения электропитания для нагревания духовки выше разрешенного показателя. В соответствии с нормами пожарной безопасности показатель температуры на наружных панелях плиты не должен быть выше 90 градусов.

Устройство защитного отключения для газовых варочных панелей с электроподжигом

Безопасность в использовании бытовых приборов обеспечивается за счет системы «контроль газа». Если произойдет погасание пламени и снижение температуры ниже контрольного значения, тогда система отключит подачу газа к горелкам в автоматическом режиме.

Схема соединений варочных панелей предусматривает наличие блокировки ручек управления, которые удерживаются магнитным притяжением на поверхности из металла. Их можно легко убрать. Съемные рукояти управления не только исключают опасные шалости детей с ними, но и предотвращают несчастные случаи.

Механизм защиты от детей

Монтаж и подключение встраиваемой газовой варочной панели возможно провести самостоятельно, имея базовые знания в сфере газораспределения и электроснабжения. Однако настоятельно рекомендуется обратиться в специализированную организацию, имеющую лицензию на выполнение данного вида работ.

Как подключить газовую варочную панель: пошаговая инструкция

После того как выбор газовой варочной панели сделан, сама вещь приобретена, дело остается за малым — только привести её в рабочее состояние. Если есть сомнения в собственных силах и знаниях, лучше всего провести подключение газовой варочной поверхности при помощи специалиста. Но вполне возможно сделать такой процесс своими руками — для этого достаточно воспользоваться приведенными ниже инструкциями.

Разновидности

В быту используется всего три вида газовых рукавов:

• Резинотканевый.
• Резиновый армированный.
• Сильфонный.

Они производятся из различных материалов, обладают разными техническими свойствами и сроками службы. У каждого из трёх видов газовых рукавов есть как плюсы, так и минусы. Выбор зависит от места установки и конкретного случая.

Резиновый

Резиновые рукава, армированные текстильной нитью – самые мягкие среди всех разновидностей шлангов. Они экономичны, просты в установке и уходе. Широкий выбор шлангов этого вида представлен в строительных магазинах. Можно с лёгкостью подобрать рукав нужной длины и диаметра.

Фото 1. Резиновый мягкий газовый шланг черного цвета, отличается экономичностью, простотой в подключении.

Кроме того, этим шлангам недостаёт жёсткости и они чувствительны к перепадам температур. Такой вид рукавов рекомендуется заменять каждые два года, однако, на практике их используют намного дольше. Современные рукава с эластичными компонентами в составе могут служить до 5 лет.

Армированный

Гораздо чаще встречаются армированные резиновые шланги, которые похожи на рукава для подвода воды. Они оплетены стальными нитями снаружи. Внутри состоят из полимерного материала, хотя и называются резиновыми.

Фото 2. Два армированных шланга из полимерного материала, один покрыт сверху гофрированной сталью.

Находящийся внутри полимерный рукав разрушается так же, как и резиновый. К тому же сталь отлично проводит ток, поэтому необходимо использовать диэлектрические прокладки при монтаже. При эксплуатации трубок в оплётке из металла обязательно нужно перекрывать газовые краны, это продлит срок службы шлангов. Этот тип рукавов допустимо использовать при температуре до +50 градусов.

Сильфонного типа из нержавеющей стали

Это единственный разрешённый к применению в быту тип шланга для газа. Он представляет собой гофрированную плотную оплётку, устойчивую к воздействию высоких и низких температур, повышенного давления и к механической нагрузке. Существует однослойный и многослойный сильфон.

Производится он как из металлических, так и из неметаллических материалов. Оболочка создаёт повышенную безопасность, она предотвращает повреждения от большинства видов воздействий.

Фото 3. Сильфонный газовый рукав желтого цвета, выполнен из неметаллического материала, покрыт полимером.

Этот вид шлангов делается из нержавеющей стали. Продаются газовые рукава с изоляцией и без изоляции. Второй тип покрыт полимером, который не проводит электричество. Рекомендуется рукав с диаметром не менее 10 см для равномерной подачи газа. Сильфонные рукава на порядок лучше по качеству, чем остальные.

Справка! Наиболее надёжны образцы с полимерным покрытием, защищающим от воздействия окружающей среды. Эти газовые шланги служат до 30 лет, они безопаснее, но и дороже.

Преимущества сильфонных шлангов для газа:

• Продолжительный срок эксплуатации (до 30 лет).

• Выдерживают температуры от -50 до +200 градусов.
• Выдерживают давление до 6 атмосфер.
• Соответствуют нормативам ГОСТа.
• Совместимы с любой фурнитурой.
• Одобрены к использованию газовыми службами.
• Защищены от механических повреждений и агрессивной среды.
• Защищены от воздействия электричества в 1 тыс. В и более.
• Нет ограничений во время использования.

Инструкция по самостоятельному подключению

Оплата услуг газовщика за выполнение монтажных работ не слишком высока, но многие домашние мастера предпочитают все делать самостоятельно. Это посильное занятие, требующее покупки комплектующих и теоретических знаний.

А еще для подключения понадобится подготовить следующие инструменты и купить материалы:

• ключи: газовый № 1, разводной 22-24;
• отвертка для затягивания хомута, если требуется;
• уплотнители (нить локтайт 55, лен, ФУМ – лента);
• прокладка ½;
• газовый рукав;
• шаровой кран 1/2′;
• кисточка и мыльный раствор, которые потребуются для контроля выполнения работ.

А также пригодится ветошь и пластмассовая пробка. Тряпка будет использоваться в качестве временного перекрытия от утечки газа. Зауженный край пробки нужно подогнать под отверстие подающей трубы. Если в процессе извлечения, самодельная деталь застрянет, с помощью штопора ее легко можно удалить.

Шаг #1: Демонтаж старой плиты

Перекрытие крана на опуске — первоочередная задача для обеспечения безопасности выполняемых работ. Далее, необходимо открутить контргайку, расположенную на отводе и снять муфту. Если у старой плиты муфта и контргайка были ранее окрашены — это значительно усложнит процесс их демонтажа.

Иногда выполнить эту процедуру не удается, тогда потребуется обрезать подводку болгаркой.

Демонтаж газовой плиты производится после отсоединения от трубы-проводника газовой магистрали. Возникшие сложности с откручиванием контргайки на металлической трубе решаются обрезкой подводки

В процессе выкручивания сгона, расположенного в кране опуска, ключом необходимо придерживать сам краник. Его не придется снимать, если не планируется замена крана. Когда с установкой плиты планируют повременить, дополнительно устанавливается заглушка на опуске.

Шаг #2: Выполнение замены крана

Бывают ситуации, когда стена расположена в предельной близости от крана и нет возможности его демонтировать. В таком случае необходимо отогнуть крепление и установить между стеной и трубопроводом клин. Однако это делают так, чтобы была возможность дальше выполнять работу.

Необходимо подготовить кусок ветоши, достаточный для полного перекрытия трубы после демонтажа старого крана. Следующим будет его срывание без полного раскручивания. А также потребуется заготовить выбранный вид уплотнителя. Не стоит забывать в процессе работы тщательно проветривать помещение для устранения паров газа.

После выкручивания краника выход из трубы плотно фиксируется пальцем, а затем мокрой ветошью. Основные действия направлены на максимальное устранение выхода газа из трубы. При этом резьба на ответвлении не должна быть закрытой, т. к. она будет покрываться выбранным уплотнителем.

Перед намоткой уплотнителя, резьба на опуске подлежит тщательной очистке. Далее, осуществляется непосредственно ее обмотка. Этот процесс обеспечивает надежную и герметичную фиксацию нового краника, который после плотно закручивается. Последнее действие — установка ранее снятой ручки на кран.

С помощью мыльной пены производится контроль герметичности подсоединения краника и газовой трубы. Если работа была выполнена корректно, установку газового шланга можно продолжать

Если газовая техника впервые подключается к магистрали, потребуется обязательно вызвать мастера-газовщика. В его присутствии производится контрольная проверка оборудования на предмет утечки газа при открытом вентиле. В том случае, если работник газовой службы не обнаружил нарушений, он должен внести в реестр установленную марку плиты.

Шаг #3: Подсоединение гибкого шланга к плите

С помощью уплотнителя обматывается наружная резьба штуцера шланга. После этого, его необходимо вкрутить в краник на трубе ответвления. Присоединение гибкого шланга к коллектору проводится на финишном этапе.

Далее обязательно этап тестового открывания краника на опуске на предмет утечки газа. Используя мыльную пену, кисточкой обрабатываются стыковочные места. Если при открытии газового крана происходит вспенивание, работа должна быть переделана.

Необходимо сверить резьбу, расположенную на коллекторе плиты. Достаточно часто она составляет 3/8′. В этом случае потребуется установить переходник на 1/2′, с уплотнителем

Если работа по замене газового шланга производится в частном доме, где применяется баллонный газ, потребуется дополнительная замена сопла на меньший диаметр. Если этого не сделать, горелки будут выпускать слишком много копоти, которая любит оседать на мебели и посуде в кухне.

Электроподжиг

Электроподжиг в наши дни является неотъемлемым атрибутом каждой современной газовой плиты. Но как самостоятельно подключить электроподжиг, не нарушая технику безопасности при работе с электричеством? Особых проблем возникнуть не должно, от вас потребуется только лишь современная розетка с заземлением. Роль заземления выполняет встроенный нулевой провод – каждый образец новой бытовой техники оснащен таким проводом. Вам остается только подключить плиту, и дело сделано.

Электроподжиг бывает двух видов:

• Механический электроподжиг;
• Автоматический электроподжиг.

При подключении вид устройства не важен, поэтому заострять на этом внимание не стоит. Главное чтобы электроподжиг был исправен и бесперебойно выполнял свои функции

Даже если вы выполнили монтаж газовой плиты самостоятельно, контролировать первую подачу газа в плиту должен сотрудник газовой службы – иначе вашу квартиру попросту отключат за нарушение инструкции.

[iframe src=»https://www.youtube.com/embed/F5ur7i_kAX0?rel=0″ width=»560″ height=»315″]

Подключение газовой варочной панели: актуальность выбора шланга

Все работы, которые проводятся с газом, опасны уже априори — лучше всего проводить их под присмотром опытного специалиста (или человека, досконально разбирающегося в этом вопросе).

Одним из важных моментов в подобной работе является выбор шланга. Обязательно следует прислушаться к таким рекомендациям в этом вопросе:

1. Стоит подвергнуть его визуальному осмотру перед покупкой — деталь не должна иметь никаких дефектов.
2. К шлангу обязательно прилагается сертификат, который выдается в магазине при покупке.
3. Сами шланги бывают двух видов — металлические гофрированные или резиновые. Первые будут выглядеть как сельфоновые или же иметь металлическую оплетку (быть с желтыми рисками). Резиновые же выглядят привычно однотонными изделиями.

Советы мастера

Подведя итог, можно выделить ряд правил, которых придерживаются опытные мастера:

• доступ к местам стыковки шланга и вентилям должен быть свободным;
• шланг должен располагаться за плитой свободно, не перегибаясь и не прижимаясь к стене;
• шланг не подлежит окрашиванию, так как краска может повредить материал изделия и спровоцировать его растрескивание;
• все работы производят при выключенном газе;
• при необходимости заткнуть патрубок, используют влажную тряпку из плотной ткани;
• по завершении работ обязательно производят обмыливание стыковочных узлов для выявления возможной протечки газа. Появление пузырей говорит о недостаточной герметичности узла.

Большой популярностью на кухне пользуется встроенное оборудование.

Подключаем газовую плиту самостоятельно

Проведение работ своими силами допустимо в крайних случаях при наличии соответствующих знаний у хозяина дома и строгом соблюдении правил безопасности с его стороны. Пошагово процесс можно описать следующим образом.

Шаг 1. Перекрыть имеющимся шаровым или лепестковым краном подачу газа к плите.

Перекрытый газовый кран

Шаг 2. Проверить подачу топлива к конфоркам. Если при попытке зажечь газ огонь не появляется, плиту можно отключать.

Аппаратная проверка подачи газа в конфорки

Шаг 3. Открутить шланг от плиты и крана, подающего газ.

Отключение шланга от опуска

Шаг 4. При необходимости заменить газовый кран на новый.

1. Открыть окна или форточки, либо использовать специальное вентилирующее оборудование.
2. Новый кран перекрыть, повернув рычаг, на наружную резьбу намотать герметизирующую нить или ленту.
3. С помощью разводного ключа открутить старую деталь от системы подачи газа. На трубе очистить резьбу и прикрутить к ней новый закрытый кран. Если труба опуска оснащена внешней резьбой, герметик наматывается на нее, а кран в дальнейшем присоединяется с помощью патрубка с внутренней резьбой.
4. Проверить места соединения на предмет утечки с помощью специального оборудования или «дедовским» методом. Крепкий мыльный раствор наносят на место стыка. Если появляются пузыри, работу необходимо переделать и снова проверить на герметичность. Особенно тщательно придется работать с ФУМ-лентой, поскольку она нередко рвется под воздействием резьбы.

Монтаж шланга к стояку и плите

Шаг 5. Поставить кухонную плиту в гарнитур или в отдельное место, где она будет располагаться в дальнейшем. Оставить расстояние до стены в соответствии с требованиями в техпаспорте техники. При необходимости выровнять ножки с помощью строительного уровня.

Подключение плиты, встроенной в кухонный гарнитур

Шаг 6. Проверить наличие прокладок в комплекте гибкого шланга. При наличии внешней резьбы герметизировать ее нитью или ФУМ-лентой.

Намотка-ФУМ-ленты

Шаг 7. В случае, когда резьба на плите не соответствует стандартам, прикрепить переходник, герметизировав места стыков.

Прокладка для шланга

Шаг 8. Накрутить шланг с помощью гаечного ключа

Важно проводить работу аккуратно. В противном случае газ будет поступать в помещение из системы подачи

Это происходит из-за слишком тугого крепления, повреждающего герметик, либо при слабой затяжке соединения.

Схема подключения газового шланга

Шаг 9. Провести итоговую проверку герметичности всего подключения.

Проверка герметичности мыльным раствором

Основные принципы правильного подключения должен знать любой собственник жилья. Даже если не устанавливать газовое оборудование самостоятельно, это позволит проконтролировать работу приглашенных специалистов. Безопасность зависит не только от профессионала. Подсоединять же кухонную плиту своими руками можно только при наличии достаточного опыта и навыков.

Подключение газовой варочной панели: набор необходимых инструментов

Чтобы смонтировать данное оборудование, потребуется следующий набор инструментов:

• графитовый карандаш;
• силиконовый герметик;
• разводной ключ № 2;
• льняная нить;
• мультиметр;
• гофрированный шланг, подлежащий обязательной сертификации;
• электролобзик.

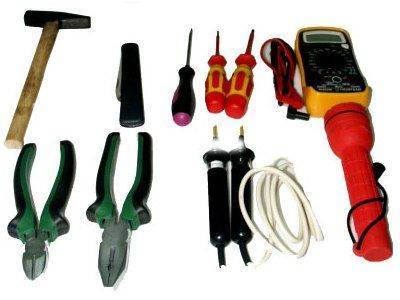

Необходимый слесарный инструмент

Панель должна находиться в хорошо вентилируемом и проветриваемом помещении, с точкой россы не более 70%. Для достижения определенных параметров создается приточно-вытяжная система воздухоотведения, где количество требуемого воздуха должно быть 2 м 3 /ч.

Перед тем как будет проведена установка , выполняется следующий порядок технических мероприятий:

1. Выбирается технологическое отверстие в кухонном гарнитуре для подсоединения к газу;
2. Если панель имеет устройство автоподжига, необходимо завести питание на модуль прибора 220 В, для этого потребуется:

• электолобзик;
• пила с шагом 1,5–2,0 мм;
• провод ПВСнГ сечением 2,5–4,0 мм 2 ;
• токопроводящие жилы по классу электробезопасности со степенью защиты Р1 и двойной изоляцией.

Провод ПВС сечением 3х2,5

1. Нанести шаблон на вырезаемую поверхность, придерживаясь ширины, высоты и глубины посадки варочной панели.
2. Чтобы правильно выпилить отверстие под панель, расположите шаблон на столешнице и вычертите его основу. Далее аккуратно вырежьте отверстие с помощью лобзика. Следующий этап — обработка посадочного места герметиком. Он защитит материал от воздействия влаги.
3. Далее выложить двухсторонний скотч на выпиливаемую поверхность и сделать разлиновку.
4. При помощи электролобзика вырезать монтажное отверстие по размерам панели. Если предусмотрено штатное отверстие, то дополнительных мер предпринимать не требуется.
5. Если такие меры необходимы, тогда нужно обезжирить выпиленное отверстие мыльным раствором, либо специальной суспензией.
6. Устанавливаются газовые панели на горизонтально ровной поверхности, не имеющей отклонений более 2 градусов.

Панель опускается в выбранное отверстие на столешнице, при этом, если есть необходимость, края равномерно располагались по прокладке по всему периметру газового оборудования.

Схема подключения

Наличие даже малейшего теплового зазора может вызвать попадание воды и другой жидкости на духовой шкаф. Данная проблема может быть причиной перебоев в электроснабжении. Наличие влажности под панелью может спровоцировать появление патогенных микроорганизмов и отслоение поверхности.

Требуется установить фиксаторы поверхности на регулировочные пружины, чтобы большая часть скобы была под областью столешницы. Удерживайте пружины на месте, другой рукой завинтите болты при помощи отвертки по стрелке до щелчка.

Чтобы обеспечить герметичное подключение к газораспределительной системе, наносится лен на поверхность всех резьбовых соединений, как на варочной панели, так и на газовой трубе. В область газового шланга вставляются прокладки, если таковые предусмотрены инструкцией по эксплуатации и не противоречат мерам безопасности.

Прикрутите резьбовые соединения шланга к варочной поверхности и газовой трубе, крутить необходимо по часовой стрелке до упора гайки, затем заверните ключом. Не стоит прикладывать большие усилия, это может привести к продавливанию паронитовой или фторопластовой прокладки и к утечке газа.

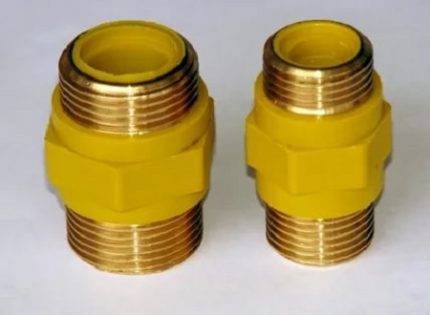

Паронитовая прокладка и ИФС

Устройство газовой панели обладает условным диаметром прохождения G1/2, которое необходимо, чтобы подключить устройство к газовой системе. Для сжиженного газа (пропан, бутан, изобутан) на конце шланга накручен наконечник диаметром 9 x 1 мм 2 . Гибкий газопровод, проводящий газ, не должен касаться металлических компонентов покрытия.

Газовый шланг для плиты – надежность и безопасность – Полезная информация для всех – советы и рекомендации от belmathematics.by

вкл. 26 Март 2018 .

Газовый шланг для плиты необходим тогда, когда подключить плиту к газовой трубе проблемно или невозможно. В конце прошлого века, согласно действующим тогда нормативам и правилам, газовые плиты подключались к магистральному газопроводу только при помощи стальных труб. Такое подсоединение делало плиту стационарно установленной. Передвинуть ее было невозможно. Разумеется, такое подключение имели право выполнять только специалисты газовой службы.

Около двадцати лет назад массово начала появляться на нашем рынке бытовая техника заграничного производства, в числе которой были газовые плиты и всевозможные аксессуары к ним.

Шланг для подключения газовой плиты был для многих из нас в диковинку, которую сразу все оценили. У такой техники появились значительные преимущества по сравнению со стальной газовой трубой.

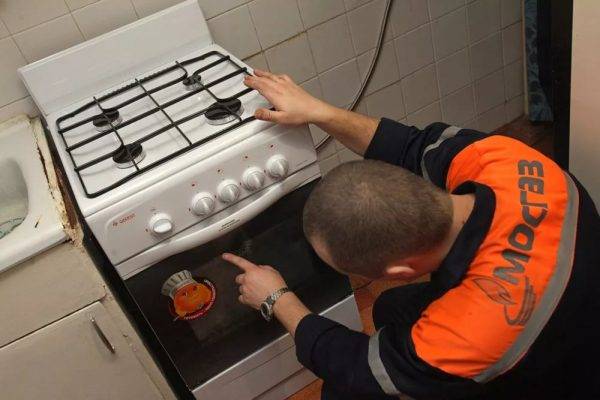

Установкой газовых плит начали заниматься не только газовики, но и сервисные службы предприятий торговли. Сразу же появилась и обратная сторона блестящей медали. Кажущаяся бесхитростность установки спровоцировала многочисленные аварии и взрывы. В настоящее время монтаж эластичной подводки упорядочен соответствующими нормативными документами.

Подсоединение газовых плит к магистрали производится следующими типами рукавов:

1. Рукав, сделанный из ткани и резины.

Это самый мягкий газовый шланг, не пропускающий электричество, однако он уступает по механической жесткости другим типам рукавов.

2. Резиновый газовый шланг для плиты в специальной оплетке из металла.

По внешнему виду такой шланг схож с рукавами, которые служат для подводки воды. Однако внутренняя его часть изготовлена не из резины, а из специального полимера. В металлическую оплетку таких шлангов вплетены нити желтого цвета. В оплетку рукавов для подвода воды вплетены красные и голубые нити.

3. Сильфонный металлический шланг.

Сильфонный – потому, что у таких гибких соединений есть гофрированная оболочка (сильфон), упрочняющая изделие. Она самая крепкая и самая надежная из рассмотренных выше типов, но и самая дорогая. Газовый шланг для плиты этого типа рекомендует использовать недавно вошедший в действие ГОСТ. Он называется “Соединения для газовых горелок и аппаратов”. Ему присвоен номер – Р52209-2004. Только такой рукав, согласно главному нормативному документу, наиболее стоек к давлению в газовой магистрали, а также к всевозможным механическим повреждениям.

Но это не значит, что газовый шланг для плиты, в котором присутствует резиновый материал, уже завтра исчезнет с прилавков магазинов. Мы привыкли, что наши ГОСТы в большинстве своем носят всего лишь рекомендательный, а не обязывающий характер. В отличие от многих «специалистов», персонал газовых служб на рекомендации реагирует.

Порой при касании плиты ощущается слабенький разряд электричества. Это возможно по нескольким причинам:

1. Иногда для защиты магистральной трубы от корродирования на нее подают маленький отрицательный электропотенциал. Для устранения этого явления необходимо вызвать мастера по газу, который поменяет вышедшую из строя прокладку на стыке городской магистрали с внутридомовой трубой.

2. Если прокладка в порядке, значит, дело в электрооборудовании плиты, которым она сегодня напичкана. А точнее, в ее изоляции.

Вы решились купить газовый шланг для плиты? Длина его, и это очень важно, не должна превышать 1,5 метров. Хотя промышленность выпускает рукава длиной и до пяти метров
