Как выбрать термоголовку для теплого водяного пола?

Механизм регулировки

Термостатический смесительный клапан

Применяют термостатический смесительный клапан и в схемах отопления радиаторного типа, но конвективная циркуляция воздуха (даже при сбалансированной вентиляции и тщательном утеплении) все равно оставляет нижние слои самой холодной частью комнаты.

Источником тепловой энергии может выступать как теплоцентраль, так и автономный котел. В любом случае котлы эффективно работают в стабильных режимах и не обеспечат плавной регулировки расхода теплоносителя в каждом отдельном помещении.

С этой целью в систему включают специальную арматуру с выбранными рабочими параметрами и конструкцией определенного типа. Установка смесительного клапана для теплого пола дает следующий стабилизирующий результат по нормализации температуры в доме:

Принципы работы

Если теплоноситель слишком нагрет, в воду подмешивается холодная струя

Выполнение своей функции трехходовой клапан для теплого пола производит в таком порядке:

• горячий теплоноситель от котла направляется в распределительный коллектор, из которого расходится по петлям системы теплого пола;
• на пути движения установлен термосмесительный клапан, реагирующий на температуру нагрева воды;
• при температуре потока, превышающей заданную величину на регуляторе, на последнем открывается проход для подмешивания охлажденной воды из обратного трубопровода;
• в тройнике происходит перемешивание двух сходящихся потоков и выдача в систему теплоносителя желаемой температуры;
• при достижении баланса изменение внутренних сечений клапана прекращается.

Трехходовой термостат

В термостате смешиваются горячий и холодный поток

Заданную температуру поддерживает трехходовой термостатический клапан, который автоматически выполняет смешение горячего потока жидкости от нагревателя и остывшей воды из обратного трубопровода. Необходимость количественного изменения потоков определяется настройками термостата.

Такое изделие можно применять в системах тёплого пола (особенно сложной конфигурации), на радиаторных разводках и во внутреннем контуре горячего водоснабжения.

Автоматическое изменение температуры исходящего теплоносителя защищает человека от повышенных температур при порыве трубы. Если по какой-то причине прекращается поступление холодной воды, клапан автоматически закроет проток горячему напору из котла. Термочувствительный узел реагирует на величину нагрева и, соответственно меняет сечение входных отверстий, достигая требуемого баланса.

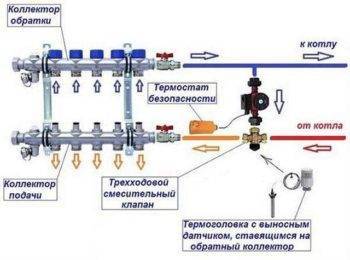

Схема расположения термостатического клапана для теплого пола выглядит так:

3-ходовой термостатический клапан

Работа этого вентиля не такая сложная, как термостата. Регулируется исключительно входящий горячий носитель. Подробнее о работе трехходовых клапанов смотрите в этом видео:

Для анализа изменений температурных показателей в комплект к нему входит термоголовка для теплого пола, выполняющая роль исполнительного органа по сигналу с выносного датчика.

Смесительный клапан

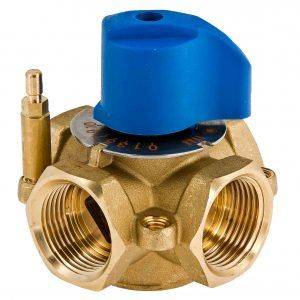

Ручной вентиль регулируется вручную

Еще проще устроен трёхходовой смесительный клапан, не оснащенный датчиками и автоматикой. Ручной вентиль нуждается в принудительной установке положения регулятора для получения заданной температуры на выходе.

Такой кран изготавливается 2 типов:

• имеет Т-образный проход (симметричная схема);
• внутренний L-образный проход, (асимметричная).

Различия в том, что при симметричной схеме 2 струи встречаются из противоположных плеч крана и уходят в боковое ответвление уже в смешанном состоянии.

Как выбрать материал правильно

Чтобы полистирол для тёплого пола прослужил долгие годы, особое внимание следует уделить выбору материала. Нужно изучить основные свойства каждого вида и определить, какие из них подойдут под теплоснабжающее оборудование

Выбирать стоит по следующим критериям:

1. нагрузки, которые сможет выдержать материал;
2. особенности помещения;
3. гидроизоляция;
4. плотность;
5. диаметр труб.

Для самых нижних этажей лучше всего выбирать более плотные плиты. Так прохладный воздух не будет проникать в помещение, а тёплый уходить. Нельзя использовать рулонный тип матов для водяного тёплого пола в таких местах, поскольку они слишком тонкие и не способны осуществлять свои функции должным образом. Можно применять в качестве дополнительного источника теплоизоляции.

Нагревательные элементыИсточник stem-energy.ru

В помещениях, которые очень нуждаются в сохранении тепла, лучше всего использовать пенополистироловые маты с фольгированной поверхностью. Они обладают самыми высокими теплоизоляционными свойствами. Кроме того, такие маты для тёплого пола способны выдерживать большие нагрузки, в отличии от пенопласта. Поэтому можно устанавливать в комнатах с самой большой проходимостью.

Видео описание

Наглядно о том, как выбрать маты для тёплого пола, смотрите в этом видео:

Как осуществить монтаж матов для тёплого пола

Теплоизоляция для тёплого пола укладывается поэтапно

Важно заранее ознакомиться с планом работ, чтобы не упустить важные детали. Для некоторых материалов не нужно приобретать дополнительные крепления, поскольку в них уже находятся замки

Но в других случаях понадобится дополнительный водонепроницаемый скотч. Рассмотрим каждый этап по отдельности.

Видео описание

Как выполняется монтаж тёплых полов на маты – в этом видеоролике:

Шаг 1. Подготовка

Поверхность, на которую будет укладываться подложка для тёплого пола, хорошо подготавливается. Её нужно осмотреть на предмет шероховатостей и сколов. Все ямки нужно аккуратно заделать и выровнять сам пол. В противном случае напольное покрытие на плиты ляжет очень плохо. Лучше всего было бы положить ещё один слой бетонной стяжки.

Бетонная стяжкаИсточник homemasters.ru

Шаг 2. Оценка качества

Перед укладкой материал тщательно проверяют

Чтобы оценить качество пенополистирола для тёплого пола, необходимо обратить внимание на раскрой волокна и на его сопротивление. Если материал изначально представляет собой единый мат, то его следует аккуратно разрезать перед укладкой, а во время укладки соединять водонепроницаемым скотчем

С панельными матами все проще – достаточно аккуратно разложить их и проверить качество.

Разрезание рулонаИсточник ghard.ru

Шаг 3. Укладка

Стоит заранее оставить место рядом с батареями и другими источниками тёплой энергии, чтобы нагревательный элемент не соприкасался с ними. Положить маты следует так, чтобы холодные концы находились рядом с блоком питания. Если использовался материал с «бобышками», то следующим шагом будет прокладка нагревательных труб. Далее все оборудование подключается к блоку питания.

Укладка матовИсточник underfloorshop.co.uk

Шаг 4. Проверка

Важным шагом является тестирование оборудования. Если оно работает с перебоями или не включается вовсе, то стоит проверить всю систему с самого начала. После укладки основного напольного покрытия так же обязательно надо протестировать все отопительное устройство. Понаблюдать можно несколько дней, и если все будет благополучно, то система установлена правильно.

Укладка плитки поверх панелейИсточник yandex.net

Коротко о главном

Утеплитель под тёплый водяной пол стоит подбирать очень тщательно. Он не должен пропускать холод и позволять тёплому воздуху выходить. Задача подложки под водяной пол – равномерное распространение тепла по всему помещению. Отличным вариантом подложки станут маты для тёплого пола. Они бывают разных видов, соответственно и характеристики у них неодинаковые.

Важно подбирать маты под особенности помещения. Тонкие материалы не подойдут для подвальных помещений: можно использовать только в качестве усиленного нагрева

Лучше всего подойдёт пенополистирол с «бобышками», потому что в него проще всего поместить систему нагрева тёплого пола. Главное, ответственно подойти к выбору и монтажу материала, тогда тёплый пол прослужит долгие годы и будет исправно греть дом.

Правила монтажа и эксплуатации

Монтаж трехходового клапана в систему теплого пола частного дома не слишком сложен, его вполне можно выполнить своими руками. Необходимо точно придерживаться инструкции, она прилагается производителем к каждому изделию.

На всех вводах-выводах трехходового клапана выбиты буквы:

1. А – подача основного теплоносителя (горячей воды). Обычно этот участок находится на одной оси с выходным патрубком.
2. С – второй ввод в вентиль. Обычно располагается перпендикулярно оси движения теплоносителя.
3. АВ – выход. Находится на одной оси с основным вводом.

При монтаже оборудования следует предусмотреть возможность демонтажа и осмотра – к клапану должен быть свободный доступ.

Необходимые инструменты и материалы

Для монтажа трехходового клапана понадобится:

• Два разводных гаечных ключа.
• Накидные гайки-американки, укомплектованные прокладками.
• Возможно, лента ФУМ.

Ход работ

Клапан в систему устанавливают при помощи накидных гаек-американок. Перед установкой очищают торцы труб (точнее, фитинги на торцах труб) от грязи, заусенец, песка, пыли. То же проделывают с патрубками клапана. Проверяют наличие прокладок в гайках. Накручивают гайки на патрубки и слегка затягивают. При этом одним гаечным ключом закручивают гайку, вторым придерживают вентиль. Перед клапаном необходимо подсоединить механический фильтр.

Важно правильно расположить вентиль: ко вводу А подсоединяют трубопровод горячей воды; В – байпас от обратки; АВ – коллектор, к которому подходят трубопроводы отопления

При установке привод не должен находиться над клапаном

При установке привод не должен находиться над клапаном.

Видео по монтажу

На видео можно увидеть все тонкости правильной установки трехходового клапана для теплого пола.

Особенности эксплуатации

Перед клапаном следует в обязательном порядке установить фильтр.

Ошибкой будет установка клапана с термоголовкой в систему, регулирующую теплый пол в нескольких комнатах или расположенную в другом помещении (и в плотно закрытом распределительном шкафу). Необходимо устанавливать оборудование с выносными датчиками, расположенными в отапливаемой комнате.

Частые ошибки и проблемы при установке

Самая существенная ошибка при установке трехходового регулировочного клапана – неверно подсоединить трубопроводы с входящим и выходящим теплоносителем (например, когда к патрубку для ввода присоединяют трубу для подачи теплоносителя в отопительный контур). Необходимо быть внимательным при установке оборудования. На патрубках буквами указано назначение каждого отвода, при неправильном подсоединении трехходовой клапан работать не будет.

Необходимо точно соблюдать рекомендации производителя по длине прямых участков до и после вентиля, иначе работа регулятора будет нарушаться, а гарантия на такое оборудование не распространяется.

Рейтинг термоголовок для радиаторов отопления

Лучше при покупке ориентироваться на производителей, давно себя зарекомендовавших. В каждой категории есть лидирующие позиции, собравшие лучшие отзывы о работе и качестве исполнения.

Danfoss

Датская компания, использующая передовые разработки. Новые модели позволяют контролировать работу приложением на смартфоне. Бюджетная модель RTS Everis — термоэлемент с регулировкой от 8 до 28 градусов. Для стабильности и максимального срока службы устанавливается на клапан той же фирмы.

Эргономика, наглядность, лаконичный дизайн — 60-летний опыт на рынке терморегуляторов

Thermo

Швейцарский бренд, лидер по надежности и долговечности устройств. Среди особенностей — широкий температурный диапазон. Требовательны к температуре теплоносителя — превышение планки в 100 градусов сказывается негативно. Чаще всего выбирают модели линейки Royal Thermo.

Многие модели Royal Thermo комплектуются выносным датчиком

Caleffi

Специализируются на электронных термоголовках. Отличаются наглядной индикацией на дисплее и программируемыми режимами работы. Есть механические и ручные представители — как Caleffi 210000.

Все головки Caleffi поставляются с крепежом для монтажа

Oventrop

Немецкий производитель устройств и систем для жилых помещений. Несмотря на отсутствие специализации в производстве термостатов, выпускают качественные приборы. Характеризуются высокими предельными нагрузками и универсальностью монтажа. Лучшая модель — Uni LH, с встроенным либо выносным термодатчиком.

Термоголовки Oventrop имеют эргономичный дизайн и высокое качество

Honeywell

Бюджетные немецкие приборы. Отличаются приятным дизайном, совместимостью с большинством клапанов, защитой от замерзания и механических повреждений. Высоким спросом пользуются модели Thera-100 и Thera-4 Classic.

Есть и дорогие электронные модели HONEYWELL, однако на рынке их пока малоВажно! Перед покупкой импортных устройств лучше лишний раз проверить возможность монтажа клапана на радиаторы старого образца

Правила установки регулировочного крана

Как уже говорилось выше, наибольшая эффективность достигается при горизонтальной установке термокрана на радиатор.

Термоголовка устанавливается по особым правилам, согласно которым регулировка необходима только мощным радиаторам. Поэтому не следует оснащать этим устройством каждую батарею, находящуюся в жилом помещении. Наибольшей эффективности можно добиться, если установить терморегулятор на самый мощный нагревательный элемент из всех имеющихся в комнате.

Не рекомендуется устанавливать кран с термоголовкой для радиатора на чугунные батареи отопления, это не даст желаемого эффекта. Причиной всему инертность батарей из чугуна, в результате чего наблюдается большая задержка регулировки. Следовательно, установка термоголовки в этом случае теряет смысл.

Оптимальный вариант – установка клапана на подающую трубу в процессе подключения батареи к системе. В противном случае необходимо осуществить врезку устройства в готовую систему. Для этой цели проводят демонтаж отдельных элементов отопительной цепи и разрезают трубы, предварительно перекрывая кран. Врезку в металлические трубы сделать достаточно проблематично, поэтому необходимо изучить инструкцию, как установить термоголовку на радиатор отопления.

Завершив монтаж термостата, необходимо зафиксировать термоголовку. Этот процесс не представляет особой сложности и заключается в следующем:

• На корпусе обоих элементов имеются соответствующие метки, которые необходимо совместить.
• Для фиксации термоголовки нужно слегка нажать на устройство.
• О правильном положении и установке на место подскажет глухой щелчок.

Антивандальные терморегуляторы установить сложнее. В этом случае для решения проблемы, как установить термоголовку на радиатор, необходимо наличие шестигранного ключа размером 2 мм.

Работа протекает в следующем порядке:

• С помощью дюбелей к стене крепят пластину.
• На пластине закрепляют корпус устройства.
• Посредством хомутов на стене фиксируют капиллярную трубку.
• Устанавливают вентиль с термоголовкой для радиаторов, совмещая метки, и прижимают ее к основному корпусу.
• Закручивают фиксирующий болт с помощью шестигранного ключа.

С помощью терморегуляторов можно не только регулировать температуру, ограничительные штифты на задней стенке. Устройства позволяют установить наименьшее и наибольшее значение. При этом за установленные пределы, колесико уже не повернется

Выбор оптимального варианта терморегулирующей головки для радиатора не представляет особой сложности. Главное условие – вариант должен соответствовать отопительной системе независимо от того, находится она на стадии проектирования или уже представлена в собранном виде. Кроме того следует учитывать особенности установки каждого вида терморегуляторов. По мнению мастеров с многолетним опытом получить максимальную выгоду и экономию позволяют программируемые устройства.

Сколько стоит готовый узел

Конечно, можно не мучиться с изучением схем работы разных видов подключений, а купить уже собранный вариант системы. Такие варианты вы можете найти в строительных магазинах, но цена на них высока. Зато это убережет вас от ошибок при сборке и расчётов, ведь нужно хорошо знать назначение каждой детали.

Пример неправильного подключения

К примеру, наиболее популярный в России итальянский смесительный узел для теплого пола Valtec с насосом обойдется вам примерно в 15 тысяч рублей. Не менее популярный американский смесительный узел для теплого пола Watts Isotherm стоит также в пределах 15-16 тысяч. Если вы хотите сэкономить, то можно собрать подобный узел своими руками из отдельных деталей.

Выбираем надежный терморегулятор для водяного пола

Терморегулятор ( другие названия — термостат, регулятор тёплого пола) – оборудование, которое используется для поддержания в контуре отопления температуры водяного пола, заданной пользователем.

Вместе с терморегулятором обычно используются датчики температуры — воздуха и самого пола. Подачу теплоносителя (воды, антифриза, этиленгликоля) регулирует специальный прибор — сервопривод. в этой статье мы раскажем как выбрать оптимальный вариант.

Виды и их отличия

Выбор терморегуляторов на рынке отопительного оборудования на сегодняшний день достаточно широк.

Схема электро механического вида

По виду автоматики эти приборы могут быть:

• Механическими
• Дистанционными (различные пульты управления, в том числе сенсорные)
• Электронными
• Электронными — программируемыми

По функциональности термостаты делятся на:

• Т. с индикатором температуры воздуха
• Т. с индикатором температуры водяного пола
• Т. с обоими датчиками

Мощность водяного теплого пола может достигать 600, 2000, 3000 и более 3000 Вт.

Терморегулятор включается и выключается автоматически, в зависимости от показаний датчиков температуры воздуха и пола. Так же эти устройства различаются по монтажу на внутренние и наружные.

Подробно о работе прибора

Механический термостат — самый дешёвый и самый простой в использовании. Простота в данном случае является его основным достоинством. Регулировка температуры водяного тёплого пола осуществляется с помощью вращения поворотного колёсика.

Регулятор защищает помещение от перегрева, так как включает и выключает систему отопления автоматически. Недостатком является отсутствие возможности программировать оборудование, поэтому температуру приходится менять несколько раз в сутки вручную.

Электронный регулятор оснащён цифровым дисплеем и несколькими кнопками управления, что делает его чуть более комфортным, нежели механический термостат. Имеются датчики температуры воды и воздуха. С помощью программируемого термостата можно задавать температуру на сутки или неделю.

Терморегулятор на дистанционном управлении программирует до 9 различных режимов, отображая на дисплее ещё и количество потребляемой энергии за разные промежутки времени. Такой прибор, как термостат, поможет Вам отслеживать температуру воздуха и водяного тёплого пола, а так же экономить на потреблении электроэнергии.

Полезные советы

Выбор терморегулятора для теплых полов напрямую зависит от условий проживания, а так же от Ваших целей и желаний. Механические приборы удобны для тех, кто большую часть времени проводит дома. Так же они подойдут тем, у кого есть маленькие дети, т.к. оснащены необходимой защитой.

Если же Вы постоянно находитесь на работе и нет необходимости в постоянном отоплении помещения, то лучше использовать программируемый регулятор, который будет включаться и отключаться в нужно для Вас время. Самыми комфортными являются приборы с недельными циклами работы — их можно идеально подстроить под Ваш ритм жизни.

Кроме того, покупая термостат, важно запомнить следующее:

• Если вы решили использовать автоматизированный терморегулятор, то нужно задать максимальное напряжение электросети — достигнув определённой отметки, система сама отключится и начнёт остывать
• Максимально возможная температура для обогрева помещений с помощью водяных тёплых полов + 60*С

• Монтаж этого прибора бывает щитовым и настенным; первые используются для обогрева габаритных помещений, стоят дороже, кроме того, для работы необходим отдельный щиток; настенные – монтируются рядом с источником электроэнергии и предназначены для домашнего использования
• Если у Вас нет специальных навыков, то осуществлять монтаж регулятора самостоятельно не стоит — доверьте это дело рукам профессионалов;

Выбор термостатов достаточно широк. Сегодня эти приборы на рынке теплооборудования представлены такими фирмами как Thermoland, Devi, Raychem, I-WARM и т.д.

Цена зависит от функциональности, габаритов и температурного диапазона. Так, с регулятором Thermoland ТРЛ-02 температура будет колебаться от 0 °C до +57 °C, его стоимость – примерно 50 у.е., в то время как Devireg 850 ( от −10°C до +40°C) обойдётся в 550 у.е.

Заключение

Термостат — это оборудование, регулирующее температуру теплоносителя в контуре отопления тёплого пола

Этот прибор имеет очень важное значение для правильной работы системы отопления. Научившись пользоваться термостатом, Вы наполните свой дом комфортом и уютом. Пусть в Вашем доме всегда будет тепло!

Пусть в Вашем доме всегда будет тепло!

Виды

Трёхходовые термоклапаны бывают раздельные и смесительные. Для напольного отопления используются смесительные.

Кроме того, они имеют разные методики введения в действие, бывают: ручными и автоматическими. А также, отличаются своей конструкцией — расположением отверстий (входных и выходного).

Ручные

У ручного прибора цена не высокая, но используется редко, так как он не удобен. Подходит только для небольших помещений — ванна, кухня. Настройка температурного уровня и объёма подаваемого теплоносителя производится рукояткой в ручную.

Автоматические

Краны автоматического действия имеют термоголовку или электропривод, которые могут управляться датчиком.

Виды смесительных узлов:

• Простые — если повышается температура, жидкость расширяется, происходит открывание заслонки, холодная и горячая вода смешиваются.
• Трёхходовые клапаны с термоголовкой с выносным терморегулятором для тёплых полов — более усовершенствованные модели. Они широко распространены, так как точны, и для их работы не требуется электричество. Средняя цена от 500 рублей до 2500 р.

Трёхходовые клапаны для отопления с терморегулятором — в них регулируются потоки нагретой и охлаждённой воды, а также осуществляется контроль температуры встроенным термостатом. Расширение и сужение отверстий происходит автоматически, в зависимости от температуры жидкости.

С электроприводом (привод с магнитом или сервопривод) — заслонка в вентиле срабатывает под воздействием электродвигателя, им управляет контролёр, на него приходит сигнал с термодатчика. Они просто подключаются, поэтому широко применяются. Но ненадежность, их главный недостаток, так как зависят от электричества. Стоимость их выше, чем с термоголовкой, приблизительно 4 — 5 тысяч рублей.

• С пневмо или гидравлическим приводом — применяются чаще на производстве, для устройств с повышенным давлением. Имеют высокую стоимость, но зато срок их службы продолжительней.
• Электронные — регулировка осуществляется встроенным электромотором или контролирующим элементом с термометром.

Схема монтажа

Водяные тёплые полы сегодня — распространённая система для отапливания дома, для её обустройства используются разные схемы.

Установка тёплого пола с монтажом трёхходового термостатического клапана подходит для смешанных систем  обогрева. Радиатор (температура воды 80 гр) и греющий пол (жидкость не должна нагреваться выше 50 градусов).

Встаёт вопрос — как остудить воду от 80 до 50 гр. Для этого и предназначен трёхходовой термостатический вентиль. Он крепится к подающей трубе, а за ним подключается циркуляционный насос.

Процесс работы следующий:

• с обратной трубы подаётся отработанный охлаждённый теплоноситель;
• в смесительной камере он подмешивается к горячей жидкости до заданного уровня;
• затем вода поступает в ветки пола.

Минус такого способа — невозможность дозировать подмес отработанной воды, а это приводит к поступлению в магистраль чрезмерно нагретого или недогретого теплоносителя. Плюс — лёгкий монтаж и не высокая цена оборудования.

Есть две схемы монтажа водяного нагревательного пола с трёхходовым термостатическим вентилем, они отличаются направлением потоков:

Т-образная (симметричная) — с боков подаётся нагретый и холодный теплоноситель, в центре корпуса клапана вода смешивается, и выходит посередине.

L-образная или асимметричная — нагретая жидкость заходит сбоку, а охлаждённая снизу. Смешанная вода выходить сбоку, напротив горячей.

Оба вентиля компактны и широко используются в тёплых гидрополах.

Устройство и принцип работы термоголовки

Конструктивно термоголовка представляет собой термодинамический механизм, в котором используется способность веществ расширяться при нагревании. В ее корпусе расположена емкость с реагирующим на нагрев веществом, под емкостью установлен толкатель штока клапана. Принцип работы термоголовки такой:

• В корпусе термостата расположена емкость (сильфон), заполненная жидким или твердым веществом. Стенки сильфона гофрированные, поэтому он способен растягиваться.
• При нагревании вещество внутри сильфона расширяется, и он растягивается, оказывая давление на шток клапана. Система сбалансирована при помощи пружины.
• При остывании сильфон возвращается в прежнее состояние и перестает давить на шток.

Схема внутреннего устройства

Термоголовки могут продаваться отдельно, но обычно они идут в комплекте с вентилем.

Важно! Лучше приобретать готовые комплекты, так как не все краны и головки подходят по шагу резьбы и по посадочному месту. В зависимости от типа вентиля, такие комплекты могут называться угловыми, прямыми термоголовками. Выбор подходящего типа полностью зависит от конфигурации системы

Выбор подходящего типа полностью зависит от конфигурации системы

В зависимости от типа вентиля, такие комплекты могут называться угловыми, прямыми термоголовками. Выбор подходящего типа полностью зависит от конфигурации системы.

По типу наполняющего сильфон вещества термостатические головки бывают жидкостные, парафиновые и газовые.

Термостатическая головка с внешним датчиком

Жидкостные устройства инерционные, они срабатывают не так быстро, как газовые, так как требуют большего времени на нагрев и остывание. Но они более точные. Газовые приборы работают с высокой амплитудой погрешности, они более чувствительны к внешним температурным помехам (сквознякам). На термостатические головки часто наносятся мнемосхемы, обозначающие температурные зоны. Градуированная шкала для таких устройств неэффективна из-за погрешностей.

По способу управления термоголовки бывают ручные (механические) и электронные. Механические термостатические головки оборудованы поворотной ручкой с радиальной шкалой. Значение одного деления шкалы – 2-5 градусов (в зависимости от модели). Управление осуществляется поворотом ручки головки и выставлением ее на нужное деление. При этом увеличивается расстояние между деталями механизма передачи давления от сильфона на шток.

Электронная термоголовка

В электронных устройствах управление температурными параметрами осуществляется при помощи дисплея, а воздействие на шток может осуществляться электроприводом. Эти устройства дороже, но они позволяют с высокой точностью устанавливать температурный режим или программировать суточные изменения.

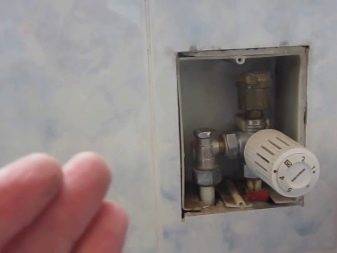

По способу контакта термостата с поверхностью трубы термоголовки бывают накладными и с погружным или воздушным датчиком. Контактный термостат нагревается в месте установки. По конструкции термоголовки с выносным температурным датчиком точно такие же, как и накладные, описанные выше, только сильфон термостата соединен капиллярной трубкой с внешним выносным герметично запаянным баллончиком. Он заполнен тем же газом, что и сильфон. Расширение сильфона происходит при нагревании дистанционно удаленного баллончика. В системе теплых полов применяют именно такие приборы.
