Термоприводы для теплиц: особенности и способы использования

Как выбрать автомат открывания форточек для теплиц

Выбор открывателя зависит от удаленности садового участка от линий электропередачи, финансовых возможностей садовника, типа теплицы (пленочная, из стекла или поликарбоната), культуры для выращивания (оптимальных температурных значений для эффективного культивирования).

При выборе автоматического открывателя следует придерживаться таких рекомендаций:

Если теплица электрифицированная, то лучше выбирать электрическое приспособление для проветривания: оно срабатывает быстрее и “чувствует” температуру более точно.
Лучше выбирать изделия из оцинкованной стали (хорошим выбором станет открыватель формы Univent).
При выборе стоит учитывать расчетную величину тяжести, которую может поднять толкатель (она должна соответствовать весу форточки).
Обращайте внимание на температурный диапазон открывателя (наиболее популярный – в пределах +15-25°C).
Если для местности, на которой расположен участок характеры порывистые ветры, то система должна иметь защиту от ураганного срыва.

Стоимость отечественных автоматических открывателей варьируется от 1,5 до 3 тысяч рублей в зависимости от принципа действия. Импортная автоматика стоит в разы дороже. Если возможности приобрести систему нет или вы хотите установить временный открыватель, то автоматический оконный открыватель можно сделать самостоятельно из подручных средств.

Производители

Теперь сделаем небольшой обзор продукции для проветривания парников от различных компаний. В продаже на сегодняшний день представлен целый ряд автоматических устройств, которые работают по различным принципам, упомянутым выше. Любую модель, которая будет описана, довольно просто установить и самому. Но если речь идет об электрических решениях, то все-таки лучше будет обратиться к специалисту.

«Дуся Сан»

Итак, первый вариант, о котором хочется сказать – «Дуся Сан». Этот вариант использует термический цилиндр, работающий по гидравлическому принципу. Работает такая модель при температуре не более пятидесяти градусов. Масса самой большой форточки, которую может открыть это устройство, составляет семь килограммов. Автомат продается в полной комплектации, в дополнение к нему идет инструкция по монтажу.

Установку можно выполнить в различных теплицах. Главное, чтобы форточка четко работала как на закрытие, так и на открытие. Открывателю не требуются батарейки или подключение к электричеству. Проветриватель в этом случае можно легко настроить на открытие форточки в необходимом температурном диапазоне. Если температура повышается до показателя в 30 градусов, то форточка распахивается до конца.

«Сезам-М-2015»

Еще один интересный вариант имеет название «Сезам-М-2015». Главным элементом этой системы является гидроцилиндр, заполненный маслом. Эта модель применяется в широком диапазоне температур, ее можно легко настроить. Масса изделия составляет всего один килограмм, но этого хватает, чтобы терморегулятор легко открывал тяжелые форточки габаритных размеров и двери. Чтобы избежать ложного срабатывания системы от перегрева, можно защитить ее, установив специальные зонты со стороны улицы.

«Термопривод»

Следующая модель – «Термопривод». Эта разработка отечественного производителя из Красноярска может открыть форточку или дверь массой до двадцати килограммов. Но лучше использовать ее на оконных и дверных конструкциях массой до десяти килограммов. Наибольший угол открытия составляет 45 градусов.

Такая конструкция работает с использованием термического цилиндра гидравлического типа. Изготовитель дает двадцатилетнюю гарантию на свою продукцию. Осуществить монтаж такой системы собственноручно довольно просто – в инструкции есть подобная схема установки этой модели.

Open Planet

Еще одно решение, о котором хочется рассказать, имеет название Open Planet. Производитель гарантирует, что это приспособление создает в тепличном помещении идеальный микроклимат для культивирования растений. Благодаря ему температуру в парнике можно регулировать в диапазоне от 15 до 25 градусов.

Эта модель имеет усиление конструкции при помощи двух пружин, что дает возможность применять ее не только на форточках, но и на дверях. Изготавливается автопроветриватель из нержавеющей стали. Но на холодное время года его лучше демонтировать, чтобы цилиндр не деформировался.

Виды основных конструкций для проветривания теплицы

Вариант #1 – электрические

Электрический автомат для проветривания теплиц состоит из вентилятора и термореле, который его и включает, как только температура воздуха в теплице достигнет определенной точки. Главный их плюс – в высокой чувствительности и удобной регулировке, а также неограниченной мощности. Они не занимают много места, могут быть расположены в любой точке теплицы, а алгоритм их работы может быть абсолютно любой сложности – как простым, так и «с умом».

Но электрический механизм проветривания теплицы недостаточно надежен и полностью зависит от бесперебойности подачи электроэнергии. Например, отключение света буквально на несколько часов в жаркий день способно оставить лишить урожая целого года. Вот почему заранее желательно позаботиться об резервном питании за счет установленного аккумулятора с подзарядкой от солнечной батареи на крыше теплицы.

Вариант #2 – гидравлические

Достоинство гидравлических устройств в автономности и высокой надежности всей системы. Гидравлические конструкции просты, обладают большой мощностью и долговечностью. Представляют они собой систему рычагов с датчиком, соединенную с фрамугой.

Принцип работы этой системы достаточно прост: как только изменятся вес одного из плеч рычага, все «коромысло» накреняется в другую сторону и открывает фрамугу. Затем, при достаточном охлаждении воздуха, происходит обратный процесс. Причем все рычаги – это две емкости, соединенные между собой как сообщающиеся сосуды всего одним гибким тонким шлангом. Та емкость, которая находится внутри теплицы, герметичная и содержит в себе достаточный запас воздуха – это и есть «термометр».

А вот емкость снаружи выполняет роль «гири» на фрамуге. Поэтому, если воздух емкости, что внутри, нагревается от воздуха в теплице, часть жидкости выдавливается во внешнюю емкость. Та становится тяжелее и открывает фрамугу. А когда воздух в теплице остывает, внутри емкости пары снова сжимаются и емкость назад всасывает в себя воду. Внешняя становится легче и пружина возвращается на противовес. Сделать такую пневматическую систему под силу даже школьнику. Но использовать ее можно только в совсем маленькой теплице или парнике.

Но у устройств, принцип работы которых основан на силе давления расширяющейся жидкости (будь то вода или масло), есть серьезные недостатки:

  • У большинства готовых моделей фрамуги закрываются под действием своего веса, а потому для боковых форточек теплицы такую конструкцию не применить (разве что экспериментировать с пружиной).
  • В случае резкого похолодания жидкость в цилиндре остывает в течении 20 минут, и все это время фрамуги еще открыты, из-за чего в теплицу поступает холодный опасный воздух.

Но, несмотря на свои минусы, гидроцилиндры все-таки имеют неоспоримое преимущество перед другими автоматами – например, способность поднимать действительно большой вес.

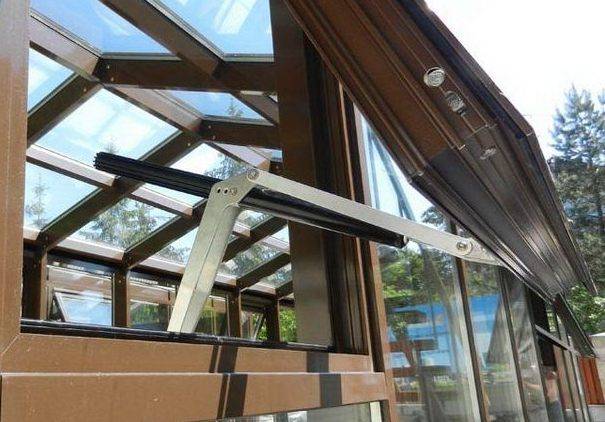

Сегодня на строительном рынке есть немало предложений качественных «толкателей» для тепличных форточек. По внешнему виду они все разные, но принцип действия у них один и тот же – небольшой продолговатый гидроцилиндр наполнен маслом, который расширяется под действием повышенной температуры воздуха в самой теплице и выталкивает собой шток. Шток же соединен с системой рычагов и форточкой. Когда масло остынет, произойдет обратный процесс и форточка закроется.

  • Гидроцилиндр должен нагреваться не от солнца, а от воздуха, а потому для него необходим солнцезащитный экран.
  • Для дополнительной страховки от сильных порывов ветра нужны прочные ленты и цепочки, которые прикрепляются к створу форточек.
  • Настраивается вся система специальной гайкой на торце цилиндра, а потому, перед тем, как ее закрутить, обязательно нужно дождаться оптимальной температуры в теплице – примерно 25 °С.

Из отечественных самыми лучшими автоматическими толкателями для форточек считаются гидроцилиндры «Воля» – самые легкие, компактные и недорогие.

Параметры моделей термоприводов в сравнении

Многочисленные торгующие этим товаром магазины Москвы и других городов России предлагают широкий ассортимент автоматов проветривания для теплиц как отечественного, так и зарубежного производства. Производителя среди большого количества китайского товара, который может быть под любым брендом известной фирмы, определить практически невозможно. Поэтому характеристики относятся только к наименованиям моделей.

Модель «Комфорт АЭРО»

Область приложения усилиядверь, любая форточка
Величина развиваемого усилия100 кг
Интервал рабочих температурот -50°С до +60°С
Условия эксплуатации в зимнее времяснимать на зиму не требуется
Длина перемещения штокамаксимум 90 мм
Температура начала срабатывания
на открытие23°С
на закрытие22°С

Модель «Vent – L 001»

Область приложения усилиядверь, любая форточка
Величина развиваемого усилия100 кг
Интервал рабочих температурот –40°С до +60°С
Условия эксплуатации в зимнее времяснимать на зиму не требуется
(при Т < 18° C принудительно открыть дверь или форточку нельзя)
Длина перемещения штокамаксимум 10 мм
Температура начала срабатывания23°С, регулируется.

Модель «Гигавент»

Область приложения усилияфорточка, работающая на подъем
Величина развиваемого усилия60 кг максимально
Интервал рабочих температурнельзя использовать при температуре > 60°С
Условия эксплуатации в зимнее времядостоверной информации нет
Длина перемещения штока30 мм
Температура начала срабатывания17°С–25°С, регулируется

Модель «ТП – 440»

Область приложения усилияфорточка, работающая на подъем
Величина развиваемого усилия7 кг
Интервал рабочих температурот –50°С до +60°С
Условия эксплуатации в зимнее времяснимать на зиму не требуется
Длина перемещения штокамаксимум 900 мм
Температура начала срабатывания23°С

Модель  «Дуся Сан»

Область приложения усилияфорточка, работающая на подъем
Величина развиваемого усилиядо 7 кг
Интервал рабочих температурот 0°С до +50°С
Условия эксплуатации в зимнее времяв зимнее время не эксплуатируется
Длина перемещения штока100 мм
Температура начала срабатывания15°С–25°С

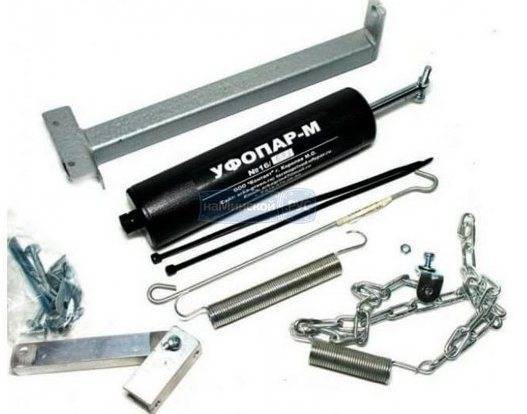

Модель «УФОПАР»

Область приложения усилияоткрывание дверей
Величина развиваемого усилия100 кг
Интервал рабочих температурот –40°С до +60°С
Условия эксплуатации в зимнее времяснимать на зиму не требуется
Длина перемещения штока70 мм (угол 90°)
Температура начала срабатывания16°С–25°С

Термопривод для теплицы своими руками: ТОП-5 видов и инструкции

В зависимости от конструктивных особенностей термоприводов, создаваемых в кустарных условиях, принято выделять 5 основных вариантов.

Из газового амортизатора

Алгоритм действий будет следующим:

На двух отрезках металлической трубы длиной по 95-105 см наносится резьба, после чего они соединяются при помощи тройника в середине, а на концы устанавливаются стандартные сантехнические заглушки.

У амортизатора автомобиля удаляется в нижней части шпилька. В донышке делается отверстие диаметром 8,5 мм и наносится резьба.

Берутся гайка и болт для тормозного шланга, в котором просверливается сквозное отверстие.

Просверливается отверстие в заглушке диаметром 10 мм, после чего в нее вставляется болт, на который накручивается гайка. Выступающая часть болта вкручивается в резьбу, выполненную на амортизаторе. Названные элементы конструкции соединяются посредством паронитовых прокладок.

  • Заглушка присоединяется к тройнику.
  • С одного из краев металлической трубы откручивается заглушка, после чего внутрь вливается масло. Шток сдвигается и фиксируется в нижнем положении. Из амортизатора выпускается воздух.

Заглушка закручивается. Устройство устанавливается в конструкции парника.

Из автомобильного гидроцилиндра

Изготовление потребует поочередно выполнить следующие действия:

  • из гидроцилиндра необходимо выпустить воздух, для чего в нем просверливается отверстие;
  • делается резьба 10*1,25 в целях последующего присоединения шланга (рекомендуется использовать длинный тормозной шланг для «Нивы»);
  • шланг прикрепляется при помощи болта со шпилькой М6 – идентичной шпильке на цилиндре;
  • заказывается у токаря (или изготавливается самостоятельно) ресивер;
  • цилиндр заполняется маслом (шток должен быть погружен полностью);
    система проверяется на герметичность.

Термопривод из компьютерного кресла

В качестве исходных материалов используются: цилиндр, машинное масло и фрагмент металлической трубы. Из инструментария потребуются: тиски, болгарка и сварочный аппарат.


Порядок сборки такой:

конец штока зажимается в тисках и вытягивается до тех пор, пока не станет виден находящийся изнутри штырь клапана;
в тисках зажимается металлическая ось параметрами 8 на 60 мм, на которую опирают цилиндр, спустив с него воздух;
болгаркой срезается цилиндр с конусностью, после чего аккуратно выдавливается шток;
на штоке нарезается резьба М8 и вновь устанавливается внутренняя гильза цилиндра (важно следить, чтобы на поверхности деталей не оставалась стружка);
шток извлекается из цилиндра и вставляется в гильзу, после чего на него накручивается гайка, чтобы не допустить в процессе эксплуатации его проваливания в цилиндр;
внутрь вставляется алюминиевый поршень, к наружному концу которого герметично приваривается труба;
на резьбу штока навинчивается гайка М8, после чего шток соединяется при помощи вилки с форточкой;
конструкция устанавливается на подобранное место, в систему заливается машинное масло.

Из пластиковых бутылок

Это, пожалуй, самая дешевая система.

Для ее создания необходимо взять две пластиковые бутылки объемом 1 и 5 литров, отрезок пленки из полиэтилена, деревянную доску, трубку ПВХ длиной 100 см и 2 патрубка.

Алгоритм изготовления следующий:

  • в крышке бутылки объемом 5 литров выполняется отверстие;
  • вставляется патрубок и крепится к ПВХ трубке (стыки основательно заделываются термопастой);
  • трубка вставляется в бутыль объемом 1 литр;
  • пятилитровая бутылка обертывается черной пленкой и устанавливается вверху парника;
  • литровая бутыль размещается возле форточки, доска прибивается к окну над бутылкой.

Тот же способ можно использовать, но применить вместо пластиковых бутылок две стеклянные банки (3 литра и 800 грамм).

Из резинового мяча и баллонов

Также модель привода недорогая. Перед работой необходимо обзавестись коробкой из дерева, доской, шлангом, мячом и двумя баллонами.

Для создания термопривода необходимо:

  • соединить два баллона, подсоединив к ним шланг;
  • второй конец шланга фиксируется на выходном отверстии сдутого мяча, который размещают в коробке (коробку следует закрыть);
  • к крышке прикрепляется доска, которую соединяют с оконной рамой;
  • баллоны размещаются вверху парника, в то время как коробку с мячом – внизу под окном.

При нагревании баллонов воздушная смесь, расширяясь, наполняет спущенный мяч. В результате давления мяча на крышку посредством закрепленной доски происходит открывание окна.

Характеристики и принцип работы

Независимо от того, какой тип термопривода используется, его основной функцией является автопроветривание в случае, если температура превысила максимально допустимый порог. Когда же этот показатель снижается и становится оптимальным, привод срабатывает на закрытие окна или двери.

Главных работающих устройства в термоприводе всего два: датчик температуры и механизм, приводящий его в движение. Конструкция и расположение этих составляющих может быть самой разнообразной. Также это устройство может доукомплектовываться доводчиками и специальными замками, что обеспечивает плотное закрытие.

Автоматы для дверей и форточек в теплице обычно делятся на виды по механизму действия.

Энергозависимые. Это электропривод, который движется при помощи мотора. Для его включения в устройстве находится специальный контроллер, который реагирует на показания термодатчика. Огромным плюсом этого вида термопривода является возможность запрограммировать его по вашим индивидуальным параметрам. И самым большим недостатком является его энергозависимость. Возможно возникновение перебоев с электричеством тогда, когда вы этого совсем не ожидаете, например, ночью. Во-первых, централизованное отключение электроэнергии может повлечь сбой в программе такого вида термопривода, а во-вторых, растения могут подвергнуться как промерзанию (если автофорточка осталась открыта после отключения света), так и перегреву (если проветривание не случилось в установленное время).

Биметаллические. Устроены таким образом, что пластины из разных металлов, соединенные между собой в определенной конфигурации, реагируют на нагревание по-разному: одна увеличивается в размерах, другая – уменьшается. Этот перекос позволяет легко открыть форточку на проветривание в теплице. Такое же действие происходит и в обратном порядке. Порадоваться в этой системе можно простоте и автономности механизма. Расстройство же может предоставить факт недостаточной мощности для открытия окна или двери.

  • Пневматические. На сегодняшний день это самые распространенные поршневые системы термоприводов. Действуют на основе подачи нагретого воздуха в поршень привода. Это происходит следующим образом: герметичная емкость нагревается и воздух из нее (увеличившийся, расширенный) передается по трубке в поршень. Последний и приводит весь механизм в действие. Единственным минусом такой системы является повышенная сложность ее самостоятельного исполнения. Но некоторые народные умельцы смогли додуматься и до такого. В остальном нареканий на пневматические термоприводы практически нет.
  • Гидравлические. Самые простые и тоже часто используемые в частных огородных хозяйствах. За основу берется два сообщающихся сосуда. Жидкость из одного в другой передается посредством изменения давления воздуха при нагревании и охлаждении. Достоинство системы заключается в высокой мощности, полной энергоавтономности и легкости в самостоятельной сборке из подручных средств.

Очень хорошие отзывы сегодня получают отечественные термоприводы различных видов. Установить хоть один из них не составит труда даже человеку, ничего в этом не понимающему. А приятная стоимость систем для автоматического проветривания тепличных конструкций радует как глаз, так и кошелек экономных хозяев.

Если же вы решили изготовить термопривод самостоятельно, воспользуйтесь пошаговыми инструкциями к этому процессу

Придется приложить не только усилия, но и старательность и максимальное внимание ко всем деталям, чтобы достичь желаемого результата

Виды и принцип действия автоматического проветривания теплиц

Принцип работы любого автоматического проветривания теплиц с термоприводом основан на открывании и закрывании форточки в результате температурных показателей в помещении. Существует несколько видов устройств для проветривания теплиц. Каждый из них отличается физическим принципом, положенным в основу работы прибора, и имеет свои преимущества и недостатки.

Электронный термопривод

Система состоит из вентиляторов, размещенных в верхней части теплицы, и термореле с датчиками, контролирующими их работу. Этот один из самых удобных и эффективных способов регуляции температуры.

Достоинствами использования электронного термопривода являются:

  • рациональность;
  • точная регулировка температуры, которая не имеет инертности;
  • широкий диапазон мощности, который подходит под любые размеры теплиц;
  • способность использовать в теплицах любой конструкции.

Недостатками электрического проветривателя для теплиц является

Знаете ли вы? Первые теплицы появились в Древнем Риме. Римляне высаживали растения в тележки на колесах. Днем размещали их на солнце, а на ночь прятали в теплые помещения.

Принцип действия пластины, изготовленной из разных металлов

Значительно реже используется автопроветриватель для теплицы, принцип действия которого основан на способностях различных металлов по-разному реагировать на скачки температур. Такое устройство носит название биметаллическая система. Она состоит из двух пластин, состоящих из металлов с разным коэффициентом линейного расширения. При нагреве пластины изгибаются в одну сторону и открывают форточку, при охлаждении – в другую, закрывая ее.

  • полная автономность и независимость от источников питания;
  • простота монтажа;
  • можно эксплуатировать длительное время;
  • дешевизна.
  • инертность. При недостаточном прогревании форточка не откроется;
  • маломощность. Приспособлена только под легкие рамы;
  • проблематичность подбора металлов, способных расширяться при нужной для растений температуре.

Знаете ли вы? Теплицы, приближенные по внешним признакам к сегодняшним, появились в XIII веке в Германии. Создателем их считают Альберта Магнуса, которого католическая церковь признала колдуном. А строительство теплиц было запрещено инквизицией.

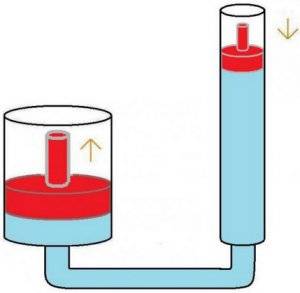

Особенности работы конструкции на основе гидравлики или пневматики


Система с термоприводом для автоматической теплицы имеет в основе гидравлический или пневматический принцип работы. Разница этих принципов в рабочем теле: жидкости или воздухе. Систему можно изготовить самостоятельно или купить в магазине.

Прибор состоит из цилиндра, наполненного специальной жидкостью, и штока, который двигается под силой расширения или сжатия этой жидкости. Жидкость при температуре 23 градуса начинает расширяться и выталкивает шток с усилием более 20 кг, открывая форточку. Закрываться система должна под собственным весом по мере задвижения штока. Если окно имеет конструкцию, которая нуждается в закрывании, то для этого предлагается либо пружина, либо аналогичный механизм обратного действия.

Такая система имеет ряд преимуществ:

  • надежность и долговечность;
  • независимость от источника питания;
  • простота крепления к раме. Нужна всего лишь отвертка или шуруповерт;
  • достаточная мощность для рам любого типа.

Недостатки гидравлической системы проветривания:

  • инертность процесса. При резком понижении температуры закрытие проходит медленно;
  • температура отслеживается только в месте крепления системы;
  • высокая стоимость, поэтому экономически не выгодна для маленьких теплиц.

Систему с пневматически-гидравлическим принципом работы можно изготовить собственными руками.

1 – брус-противовес; 2 – рама оконная; 3 – центральная ось рамы; 4 – крепление малой емкости к раме.

Принцип работы основан на расширении воздуха при повышении температуры в большей банке. Воздух толкает воду, переливая ее в меньшую банку, которая и открывает окно. При понижении температуры вода всасывается в первоначальное положение, и окно благодаря противовесу закрывается.
Эта система имеет ряд преимуществ:

  • энергетически независима;
  • простая и дешевая.
  • громоздкость конструкции;
  • в большой баллон необходимо периодически вливать воду взамен испарившейся;
  • данный способ используется только для окон с горизонтальной центральной осью.

Привлекательность их в самостоятельном изготовлении.

Создание термопривода из гидравлического цилиндра от автомобиля

Эта деталь доступна всем людям. Ее можно купить в любом автомобильном магазине, но она нуждается в небольшой доработке:

  1. Нужно сделать небольшую дырку при помощи дрели и спустить весь газ, который есть.
  2. Далее нужно нарезать в отверстии резьбу, чтобы получилось установить туда шлангу. В качестве шланги отлично подходит тормозной шланг от ВАЗ 2121. Его длинна, является оптимальной, и купить его можно везде.
  3. В отверстие следует установить шлангу при помощи болта и шпильки.
  4. Следует также создать ресивер, который можно сделать у токаря или создать своими руками. Но для его изготовления нужны определенные навыки.
  5. Далее, нужно избавиться от воздуха внутри системы и залить туда масло. На этом все. Термопривод готов к применению.
