Как выбрать терморегулятор для системы отопления: описание назначения, видов и принципа работы управляющих компонентов

Настройка терморегулятора

Для правильной настройке регулятора температуры нужно понизить до минимально возможных потери тепла в помещении. Термометр должен располагаться там, где будет постоянная температура. После этого прокручиваем головку термального регулятора влево до конца, открывая клапан, в результате чего достигается максимальная отдача тепла. Как только температура увеличится на 5-6 градусов, клапан перекрывается прокручиванием головки в обратную сторону

После достижения нужно уровня температуры, начинаем осторожно открывать клапан. Настройка заканчивается, когда станет слышен шум воды в регуляторе и станет ощутим быстрый нагрев клапана

Установку терморегуляторов на радиаторы отопления лучше всего поручить профессионалам, которые проведут подключение согласно инструкции производителя. Правильно установленное оборудования позволит создать оптимальный температурный режим в помещении и обеспечит рациональный расход тепловой энергии, что благоприятно отразится на финансовых расходах семьи.

Как вам статья?

Мне нравится1Не нравится2

Завершающий этап. Правильная настройка терморегулятора

Когда радиатор с установленным на нём терморегулятором окажется вновь подключённым к стояку, необходимо заняться его настройкой. Владельцам электронных приборов нужно только обозначить желаемую температуру на экране. В некоторых моделях можно регулировать интенсивность обогрева в зависимости от времени суток и даже дней недели. Это удобно, если термостат установлен на даче, куда хозяева наведываются исключительно по выходным.

С механическими приборами контроля тепла работы чуть больше. Для начала следует минимизировать потери тепла: закрыть все окна, двери, отключить вытяжку на кухне. Затем нужно:

Расположить в комнате термометр.
Добиться максимальной теплоотдачи батареи – повернуть головку прибора до конца влево и полностью открыть клапан.
Когда температура поднимется на 5-6°C, прекратить подачу теплоносителя – повернуть головку прибора по максимуму вправо.
Подождать, пока столбик термометра выдаст оптимальный показатель. После этого постепенно открывать клапан до того момента, пока не станет слышен шум воды

Обратите внимание: головка термостата при этом должна стать тёплой.

Частный дом, квартира или коттедж – терморегулятор пригодится в любом жилье, хозяева которого хотят бережно тратить топливо, но при этом жить в комфортных условиях. А чтобы прибор исправно служил на протяжении долгого времени, выбирайте модели, имеющие сертификат и гарантию от производителя.

Принцип работы устройства

Устройство механического терморегулятора

Принцип функционирования прибора основывается на изменении клапанного сечения. Термоклапан соединяется с головкой штоком и накидной гайкой. Шток перемещается под воздействием нагрузки от газа или воды, которые в процессе нагревания расширяются. Внутри головки увеличивается давление, шток постепенно спускается вниз, полностью либо частично закрывает просвет клапана.

Особенности настройки терморегулятора для труб отопления зависят от системы управления:

• автоматический прибор с сильфоном отличается способностью штока возвращаться в исходное состояние при изменении характеристик среды;
• электронный тип регулятора оснащается термостатом. Датчик уровня температуры встраивается в него или монтируется на радиатор;
• механические устройства, в конструкцию которых входит вентиль и кран, выпускаются без сильфона, имеют ручной режим работы – пользователь должен повернуть рукоятку вентиля.

Преимущества

Терморегуляторы позволяют сократить расходы тепловой энергии на 10-20%. Те системы, которые имеют не только индивидуальные термостаты, но и дополнительно оборудованы регуляторами у источника отопления, экономят от 25-35% тепловой энергии.

Кроме того, в помещении постоянно поддерживается приятный микроклимат, особенно если для управления теплоносителем применяется автоматика.

Дополнительные плюсы

К другим преимуществам использования устройств для температурной регуляции относятся универсальность и высокая точность. Универсальность заключается в том, что термостаты подходят для установки в системах отопления любого типа.

Это оборудование применяется с газовыми, электрическими и твердотопливными котлами.

Высокая точность настройки проявляется в том, что даже механический прибор прекращает подачу нагретой воды в батарею в правильно рассчитанный момент, не говоря уже об устройствах с электронной начинкой.

Последние могут быть настроены таким образом, чтобы в определенные часы поддерживать конкретную, удобную температуру. Нередко электронный терморегулятор даже имеет функцию недельного программирования. К достоинствам относятся также следующие качества:

• долговечность – приборы изготавливаются из стали, устойчивой к коррозии. Особенно интересна техника российского производства, которая по гидравлическим и прочностным свойствам соответствует отечественным реалиям;
• широкий ассортимент марок и моделей – сегодня термостаты производятся многими компаниями и поставляются из-за рубежа. Высокая конкуренция позволяет снизить стоимость изделий.

Последовательность монтажа

Последовательность работ зависит от типа устройства – электронного или механического.

Установка электронных приборов

Электронный регулятор монтируется на батарее отопления следующим образом:

1. Подготовка радиаторов. Батарею нужно выключить, сняв вентиль и слить остатки воды. С однотрубных коммуникаций удаляются перемычки-байпасы. Теплоноситель при этом остается в остальных радиаторах и продолжает циркулировать.
2. Подготовка регулятора. Устройство нужно распаковать, снять крышку с отсека для пальчиковых батареек и поставить их. После закрытия крышки выполняется тестовое включение – дисплей должен заморгать.
3. Крепление адаптера на клапанное основание.
4. Монтаж регулятора при помощи резьбового соединения. Поверхность требуется уплотнить сантехническим льном с пропиткой или специальной лентой. Затем прибор вкручивается во впускное отверстие.
5. Проверка маркировки на клапане. Обозначение направления теплоносителя имеет вид стрелочки. Оно должно соответствовать движению воды в системе на момент работ.
6. Установка термостата. При помощи датчика можно определять температуру в комнате и контролировать механизм закрытия. Элемент ставится горизонтально на скобы. В случае использования выносного варианта он монтируется на 2 и более метров от радиаторов.
7. Калибровка и настройка регулятора по инструкции изготовителя.

Монтаж механического регулятора

Схема подключения термостата к батарее

Чтобы установить регулятор механического типа, понадобится:

1. Отрезать старый радиатор с горизонтальной батареей, снять остатки трубы и вентили.
2. Открыть краны и выпустить из радиатора воздух. При восстановлении тока теплоносителя батарея будет нагреваться.
3. Прикрутить к пробкам радиатора гайки и хвостовики новых приборов.
4. Подсоединить отопительные конструкции для подключения радиатора.
5. Установить радиатор и произвести обвязку к стояку.
6. Плотно закрыть двери и окна, чтобы не было погрешностей при регулировке.
7. Выкрутить клапан до упора, по термометру проверить температуру воздуха.
8. После набора температуры прокрутить термокран в обратном направлении и поставить его на минимальное значение.
9. Проверить показатель термометра, дождаться нужного значения.
10. Постепенно открывать регулятор до момента движения воды по трубам.

Куда выполняют установку прибора

На эксплуатацию прибора влияет 4 фактора:

• попадание солнечных лучей на корпус;
• температура за пределами помещения;
• циркуляция воздуха в комнате;
• дополнительные источники обогрева.

В многоквартирных домах термостаты размещают вверху, около крыши, поскольку тепло поднимается. Это помогает сбалансировать разность температур в здании. В одноэтажных, наоборот, их монтируют возле нагревателя.

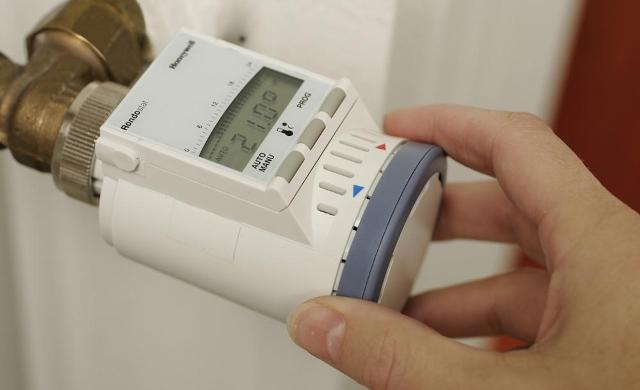

Фото 2. Электронный терморегулятор, установленный на батарее отопления. Прибор подключен к контуру подачи теплоносителя.

Наиболее благоприятным считается размещение высокочувствительного прибора на подаче. У этого принципа есть ограничение: элементы обвязки не должны быть закрыты чем-либо. Термостат размещают перед батареей, после ответвления от магистрали. Это позволяет ему регулировать температуру комнаты, не затрагивая соседей снизу.

Важно! В противном случае необходимо использовать устройство с вынесенным датчиком

Термостатические регулирующие клапаны

Термостатический клапан простое решение задачи получения теплоносителя заданной температуры за счёт осуществления подмеса более холодной воды к более тёплой. Вид трехходового клапана представлен ниже:

Трехходовой клапан

Схема включения трехходового клапана в систему отопления:

Схема включения трехходового клапана в систему отопления

Схема обвязки твердотопливного котла с применением термостатического трехходового клапана:

Схема обвязки твердотопливного котла с применением термостатического трехходового клапана

Схема обвязки газового котла с применением термостатического трехходового клапана:

Схема обвязки газового котла с применением термостатического трехходового клапана

Термостатический клапан радиатора позволяет контролировать температуру в комнате путём изменения потока горячей воды через радиатор. Они регулируют поток горячей воды через радиатор, но не управляют котлом. Такие устройства должны быть установлены, чтобы настраивать температуру, которая нужна в каждой отдельной комнате.

Эта идея должна рассматриваться как дополнение к установке терморегулирования. Также подобные устройства нуждаются в периодической переналадке и регулярной проверке работоспособности (каждые полгода во время смены режимов работы).

Принцип работы терморегуляторов

Бесспорно, автоматический регулятор температуры отопления значительно упрощает жизнь владельцам. Но экономить тепловую энергию можно и без термостата, при том, что заниматься регулировкой радиаторов придется самостоятельно. В этом помогут обычный вентиль и дроссель, но по сравнению с терморегулятором использование данных приспособлений все же неудобно.

Термостат реагирует на колебания уличной температуры и регулирует подачу тепла.

Используя дроссель и вентиль придется несколько раз в день подстраивать все самостоятельно. Также теплоотдача будет несколько варьироваться в зависимости от колебаний температуры теплоносителя.

Термостат автоматически регулирует температуру помещений, увеличивая или уменьшая поток воды через батареи. Если жарко – расход воды снижается. В случае похолодания термостат приоткрывается. Сам принцип работы терморегулятора отопления зависит от конкретного вида регулировки.

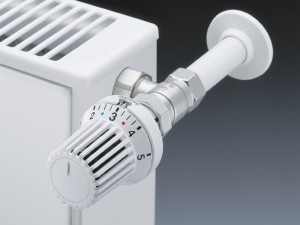

Механический терморегулятор

Составными частями терморегулятора являются термическая головка и клапан. Термическая головка включает в себя регулятор, жидкостный элемент и привод. Иногда происходит замена жидкостного элемента упругим или газовым. Термоэлемент в форме цилиндра имеет гофрированные внутренние стенки, которые называют сильфоном. Сильфон содержит в себе рабочую среду, в которой происходит реакция на изменения температурных показателей.

Пропорционально с увеличением температуры помещения возрастает объем рабочей среды и сильфон растягивается. Далее сдвигается рабочий шток регулировки клапана, закрывая подачу теплоносителя. Если температура в доме падает, значит рабочая среда уменьшается в объеме и сильфон сжимается. Обратный ход штока способствует увеличенному поступлению теплоносителя к радиатору. Интересно, что механический регулятор температуры отопления, а точнее механизм растяжения и сужения, может выполнять растяжение до 1 миллиона раз.

Электронный терморегулятор

Терморегулятор с электронным управлением автоматически контролирует котел и остальные исполнительные механизмы, типа клапанов, насосов, смесителей и т.д. Пользователь сам может задать наиболее предпочтительный температурный микроклимат, а электронный терморегулятор поддерживает заданную температуру.

Стандартный электронный терморегулятор для отопления содержит термодатчик, что устанавливается в любом месте квартиры, но на удаленном расстоянии от отопительных приборов. Далее прибор считывает информацию в той части пространства, в которой он находится. Данные передаются и терморегулятор может управлять системой отопления дома.

Электронный программируемый терморегулятор для системы отопления делится на два вида: терморегулятор с открытой и закрытой логикой.

В закрытой логике изменять разрешается только некоторые параметры, открытая же предоставляет больше свободы: терморегуляторы легко программируются, также имеется огромный перечень функций и всевозможных настроек. Как ни странно, но большим спросом пользуются закрытые терморегуляторы. Это объясняется тем, что обычным жителям трудно разобраться в настройках и всяческих режимах, проще установить закрытый терморегулятор, который сделает все сам.

Установка термостатов

Многих волнует в каких именно комнатах ставить термостаты. Часто установку производят в спальне, но это нежелательно. Эффективнее производить установку в помещениях с перепадом температур, в комнатах с частым пребыванием людей (кухня, гостиная и т.д.). Для спальни вполне хватит обычного вентиля, регулирующего подачу тепла.

Установка термостата в двухэтажном доме обязательно происходит на втором этаже, откуда будет выполняться регулировка системы отопления частного дома. Объясняется это тем, что поток теплого воздуха направляется вверх, в следствие чего первый этаж остается прохладнее второго. Термостат с датчиком устанавливается в комнатах со свободной циркуляцией воздуха. Приспособление размещается в горизонтальном положении, только так датчик показывает достоверные данные. Как работает термостат для отопления мы уже писали здесь .

Правильный монтаж происходит при установке терморегулятора на входе в батарею. Клапан термостата на одном конце имеет наружную резьбу, на другом – внутреннюю. Диаметры бывают полудюймовые и четырехдюймовые. Термостат вкручивается в радиаторную пробку наружным концом подходящего диаметра.

Газонаполненные или жидкостные термостаты

На отечественном рынке отопительного оборудования предлагаются газовые и жидкостные терморегуляторы, срок эксплуатации которых достигает примерно 20 лет. Первые из них быстрее реагируют на изменение температурного режима внутри помещения.

В свою очередь жидкостные терморегуляторы более точно и лучше откликаются на изменение давления, происходящее внутри сильфона, после чего передают данные на исполнительный механизм.

Техническое решение, предусматривающее наполнение термостата газом, имеет ряд серьезных преимуществ:

1. Конденсация газа осуществляется в самой прохладной части устройства, которая больше всего удалена от корпуса клапана. Реагирование происходит быстрее, поскольку его работа не зависит от температуры воды.
2. Терморегулятор данного типа мгновенно откликается на изменение температуры в комнате, благодаря этому поступление тепла осуществляется эффективнее.

Принцип работы термостатического клапана

Первые термостаты для радиаторов, призванные поддерживать постоянную температуру в помещении, были изобретены еще в далеком 1943 году фирмой DANFOSS, ей же принадлежит первенство на рынке по производству и продаже подобных устройств. По этой причине наша статья будет опираться на материалы и рекомендации компании DANFOSS, чей многолетний опыт не подлежит сомнению.

За прошедшие с момента изобретения годы терморегуляторы для радиаторов видоизменились и стали такими, какими мы их знаем. Конструктивно они состоят из двух основных элементов: клапана и термоголовки, соединяющихся между собой фиксирующим механизмом. Назначение термоголовки – воспринимать температуру окружающей среды и для ее регулирования воздействовать на исполнительный механизм – клапан, он и перекрывает поток теплоносителя, поступающего в отопительный прибор.

Такой метод регулирования называется количественным, поскольку устройство влияет на расход проходящего в радиатор теплоносителя. Существует и другой метод – качественный, с его помощью меняется температура воды в системе. Это осуществляет регулятор температуры (смесительный узел), устанавливаемый в котельной или тепловом пункте.

Чтобы понять принцип работы термоголовки, предлагается изучить схему прибора, изображенного в разрезе:

Внутри корпуса элемента расположен сильфон, заполненный термочувствительной средой. Она бывает двух видов:

Жидкостные сильфоны проще в изготовлении, но проигрывают газовым по быстродействию, поэтому последние получили очень широкое распространение. Итак, при повышении температуры воздуха вещество в замкнутом пространстве расширяется, сильфон растягивается и нажимает на шток клапана. Тот, в свою очередь, перемещает вниз специальный конус, уменьшающий проходное сечение клапана. В результате расход теплоносителя уменьшается. При охлаждении окружающего воздуха все происходит в обратном порядке, количество протекающей воды растет до максимума, это и есть принцип работы терморегулятора.

Популярные производители терморегуляторов

Мировой рынок теплоприборов предлагает потребителям множество моделей терморегуляторов разнообразных модификаций. С учетом оценок экспертов и потребителей можно назвать лидирующие в данной области фирмы, устройства которых продемонстрировали надежность и эффективную работу:

• Mondial Electronics Co – китайский производитель, хорошо зарекомендовавший себя производством бытовой электроники и техники для легкой промышленности. Товары фирмы сочетают в себе качество и низкую цену.
• Devi – датская компания, занимающаяся производством термостатов с 1942 года. Первоначально производство было направлено на выпуск нагревательных элементов для промышленности. Сегодня компания входит в список лидеров мирового рынка в сфере электрообогрева.
• RTC Electronics – компания из Южной Кореи. Занимается разработкой электронных приборов домашнего и промышленного предназначения. Продукция хорошо адаптирована под потребности отечественного рынка.
• Techem – производитель из Швеции, специализирующийся на изготовлении приборов и устройств для автоматизированного учета потребления газа, воды, электроэнергии, тепла.
• Valtec – совместное производство России и Италии. Основная деятельность заключается в создании инженерной сантехники, адаптированной к российским системам водо-, теплоснабжения.
• Terneo – украинская марка, принадлежит DS Electronics. С 2003 года ведет разработки и выпуск терморегуляторов и реле напряжения. С учетом новых технологий, постоянно выпускаются усовершенствованные приборы.
• Ranco – итальянская компания, разрабатывающая высокотехнологичные компоненты для штампов и пресс-форм. В Европе и штатах это имя считается синонимом надежности.

Особенности применения термостатов

Схема установки термостат в радиатор

Однако мало подобрать термостат для отопительного котла или батареи – нужно правильно его установить. В зависимости от типа устройства бывают различные монтажные схемы. Лучше всего ознакомиться с инструкцией по применению от производителя конкурентной модели.

Есть несколько стандартных способов установки, которые могут незначительно отличаться. Рассмотрим каждый из них в зависимости от конкретного элемента отопления.

Термостаты для радиаторов

Для монтажа термостата на отопительный радиатор следует сначала спустить всю воду на этом участке теплоснабжения. Затем выполняется установка устройства между батареей и входящим патрубком

Важно проконтролировать правильное положение термостата – на его корпусе указывается направление движения теплоносителя

После установки термостатов в системе отопления выполняется проверка их работоспособности. Для этого необходимо заполнить систему и нагреть теплоноситель до оптимального уровня. Затем устройство устанавливается в различных тепловых режимах. При этом проверяется степень нагрева радиатора с помощью накладного или встроенного термометра.

Термостаты для котлов отопления

Подключение термостата к котлу отопления

Для котлов рекомендуется использовать электрические термостаты для отопления. Они подключаются к управляющему блоку оборудования. В зависимости от показаний температуры в комнате или на улице термостат подает команду на изменение степени нагрева теплоносителя.

Основная сложность состоит в правильном подборе клемм для соединения этих приборов в единую управляющую цепь. Эти данные можно взять из инструкции по подключению. Для механических термостатов, устанавливаемых в котлы отопления, процесс монтажа ничем не отличается от схемы радиатора.

Термостаты для циркуляционных насосов

Практически все термостаты для циркуляционных насосов отопления являются электронными. Они подключаются к блоку управления и изменяют скорость вращения крыльчатки в зависимости от показаний внешних датчиков.

Немаловажным фактором при выборе является стоимость термостата. Поэтому сначала рекомендуется провести предварительный анализ предложений на рынке.

Модель	Тип	Цена, руб.
FANTINI COSMI Therm C 16	Механический	560
Zoom WT 100RF	Беспроводной электронный	3380
Computherm Q7 RF	Радиоуправляемый	3250
RT-01B ANIA (TRT01B)	Электронный для котлов	7030

Ознакомление с видеоматериалом поможет понять принцип работы комнатных термостатов в отоплении:

Монтаж термостата с учётом системы отопления. Схема, инструкция, нюансы

Лучше всего устанавливать терморегулятор непосредственно на радиаторе – в том месте, где в систему отопления подаётся теплоноситель. Располагать прибор нужно на расстоянии не менее 0,8 м от пола, желательно – в горизонтальном положении, чтобы исключить влияние исходящих от батареи тёплых потоков воздуха. Нужно учесть, что термостат не должен находиться в нише, быть закрыт шторами, решётками и т.д. Всё это повлияет на корректную работу устройства. Поэтому если не удаётся обеспечить подходящие условия, лучше выбрать терморегулятор с выносным датчиком.

Владельцам однотрубной системы отопления следует позаботиться об установке специальной трубы – байпаса. Эта перемычка объединяет прямую и обратную трубы, поэтому в диаметре должна быть на 1 размер меньше, чем они. В остальном алгоритм монтажа терморегулятора одинаков для любых систем.Нужно:

1. Перекрыть соответствующий стояк и удалить из радиаторов воду.
2. На незначительной дистанции от батареи отрезать горизонтальные подводящие трубы.
3. Отсоединить от радиатора трубы и запорную арматуру.
4. Вкрутить хвостовики с гайками нового вентиля и термостата в пробки батареи. Вне зависимости от системы отопления прибор устанавливают на верхнюю трубу, вентиль – на нижнюю. На этом же этапе следует поставить байпас – при необходимости.
5. Собрать обвязку труб, расположить её на выбранном месте.
6. Соединить обвязку с горизонтальными подводящими трубами.

Схема: подключение терморегулятора для батареи

Характеристики термоклапанов

Для ознакомления приведу ряд основных технических характеристик термостатических клапанов:

1. Максимальный уровень рабочего давления — 1,0 Мпа.
2. Давление опрессовки перед вводом в эксплуатацию — 1,5 Мпа.
3. Максимальная рабочая температура — +110 ºС.
4. Максимально допустимая температура окружающей среды — +50 ºС.
5. Пропускная способность клапана — от 1,6 до 2,5 м³/ч.
6. Диапазон регулирования температур — +20…+60 ºС.
7. Время срабатывания — 25 мин.
8. Наработка на отказ при ручном управлении — 8000 циклов.

Из каких материалов изготавливают

Для изготовления корпуса термостатического клапана используют стойкие к коррозии металлы:

• Латунь.
• Бронзу.
• Нержавеющую сталь.

Для чего нужны комнатные термостаты

Владельцам простых отопительных котлов не приходится задумываться об удобстве управления климатом в доме. Чаще всего все регулировки на таких котлах сводятся к одной простой ручке выбора степени нагрева теплоносителя – здесь используется простая шкала с цифрами от 0 до 9. В осенние холода оборудование работает на единичке или двойке, а в крепкие морозы пользователи устанавливают ручку на более высокие цифры.

Таким образом, здесь используется простейший терморегулятор, ориентирующийся на температуру теплоносителя в системе. Требуемый уровень нагрева устанавливается вручную, а дальше в котле начинает работать простой термоэлемент на основе биметаллической пластины – он включает розжиг, обеспечивает подачу газа на горелку. Такая схема используется во многих простых моделях.

Более продвинутые котлы регулируют температуру степень прогрева помещений следующим образом:

Модели с выносным датчиком будут регулировать температуру именно того места, где установлен сам датчик.

• По электронному датчику контроля температуры теплоносителя в системе отопления;
• По выносному датчику температуры воздуха;
• По температуре воздуха за пределами помещений;
• По датчику, располагаемому в выносном комнатном терморегуляторе.

Погодозависимые датчики используются потребителями крайне редко – люди привыкли полагаться на собственные ощущения. Поэтому они выбирают контроль температуры теплоносителя или контроль температуры внутреннего воздуха.

Выносной терморегулятор для котла – это внешний управляющий модуль, устанавливаемый в произвольной точке домовладения или квартиры. Он включает в себя комнатный датчик температуры и органы управления. Основная функция этого миниатюрного прибора – отслеживание заданной температуры, основываясь на показаниях термоэлемента. С понижением температуры регулятор передает на котел команду включения отопления, а после достижения заданного значения отключает горелку.

Терморегуляторы для котлов отопления обладают и дополнительным функционалом:

• Регулировка температуры в контуре горячей воды – не самый нужный регулятор, но в некоторых моделях он есть;
• Задание дневного и ночного температурного режима – оборудование само понизит ночную температуру до установленной отметки;
• Управление отоплением по заданной программе – терморегулятор будет включать и отключать горелку котла, ориентируясь на заранее введенные данные. Например, мы можем запрограммировать оборудование на неделю вперед;
• Управление внешним оборудованием – это бойлеры косвенного нагрева, солнечные коллекторы и многое другое.

Благодаря выносной конструкции, терморегуляторы обеспечивают удобство управления работой котла отопления, который может стоять в каком-либо удаленном помещении – это кухня, ванная комната или подвал.

Функционал терморегуляторов варьируется в широких пределах. Самые простые модификации представляют собой одну-единственную ручку регулировки с механической шкалой. Более сложные приборы оснащаются несколькими регуляторами и электронными табло, на которых отображаются различные данные. Соответственно, и цены на такие приборы выше – они являются более продвинутыми, даря пользователям множество сервисных функций.
