Установка терморегулятора для теплого пола — схема подключения

Виды датчиков для термостатов

Работа терморегулятора зависит от типа датчика, с которым он совместим. Прежде чем думать, как подобрать терморегулятор для теплого пола среди большого количества производителей и типов устройств, нужно решить, какой будет его основная функция:

• Отслеживание температуры пола.
• Регулировка нагрева воздуха в помещении.

Как правило, первый тип выбирается, когда в доме или квартире есть основной источник обогрева, и единственное, что требуется, это теплый пол под ногами. Этот тип регуляторов имеет выносной датчик, а рабочая часть их устанавливается между нагревательными элементами системы.

Контроллер температуры пола подсоединен к кабелю, который в свою очередь – к клеммам выносного датчика. Укладывая его в пол между витками нагревательных элементов, рекомендуется поместить его в трубу, чтобы уберечь от внешнего давления или воздействия. То же делается, когда теплый пол кладется в стяжку. Подобные предостережения так же помогают, когда требуется ремонт или замена датчика пола.

Если подключается терморегулятор для пленочного пола, то специалисты рекомендуют сделать предварительно в черновом полу штробу и уложить трубу с контроллером в нее.

Второй тип датчиков необходим, когда теплый пол – это основной обогреватель помещения. Большинство устройств имеют встроенный датчик, но можно установить и модель с выносным контроллером.

Типичные неисправности электронных терморегуляторов

Нарушение контакта проводов в клеммной колодке

Одной из основных причин отказа терморегулятора является плохой контакт при подключении к нему проводов, что и продемонстрировано в примере ремонта. Иногда винты в клеммной колодке вращаются туго, и кажется, что провод зажат достаточно крепко, чего на самом деле не произошло.

Поэтому перед монтажом терморегулятора нужно в обязательном порядке закрутить до упора каждый из винтов клемм и отвернуть обратно, чтобы оценить, с каким усилием нужно затягивать винты при зажиме проводов.

Чтобы исключить попадание изоляции проводов в отверстия клемм нужно ее снимать на достаточную длину.

Отказ датчика температуры

В терморегуляторах предусмотрена проверка исправности терморезистора и информирование в случае его выхода из строя. В простых терморегуляторах начинает мигать индикаторный светодиод, а в дисплейных на экран выводится сообщение об ошибке.

При сообщении об ошибке датчика в первую очередь нужно убедиться в надежности его подключения к терморегулятору. Если подключен надежно, то отсоединить датчик от схемы и мультиметром измерять его сопротивление, которое указано в паспорте или на корпусе прибора.

Если данных нет, то следует исходить из того, что в зависимости от температуры окружающей среды сопротивление терморезистора составляет от 6 до 20 кОм. Дополнительно можно убедиться в исправности датчика температуры, обхватив его рукой. При нагреве от тела сопротивление должно изменяться, обычно уменьшается.

Если сопротивление датчика температуры не укладывается в диапазон, указанный выше и не изменяется при его нагреве, значит, терморезистор неисправен и подлежит замене.

Отказ радиоэлектронных компонентов

Если терморегулятор не подает признаков работы, то причиной может быть выход из строя токоограничивающего сопротивления и конденсатора, электролитического конденсатора (обычно он раздувается сверху) для сглаживания пульсаций и электромагнитного реле.

Если есть небольшой опыт по проверке и замене радиодеталей на печатной плате, то с такими неисправностями домашний мастер вполне может справиться. Если нет мультиметра, то ремонтировать можно простой заменой перечисленных выше радиодеталей заведомо исправными.

Последовательность установки регулятора

Процесс можно условно разделить на ряд последовательных шагов. Если им следовать, все работы пройдут без нюансов.

Можно выделить 5 таких этапов:

1. Сделайте на месте крепления устройства отверстие – лучше всего для этого подойдет перфоратор или ударная дрель. Габариты этого устройства должны дать возможность установить коробку. Кроме этого, создайте каналы для укладки кабелей и установки датчика. Произведите монтаж установочной коробки в готовое отверстие.
2. Теперь можно уложить провода. Кабели питания системы обогрева следует подвести к коробке, а также подключите провода термодатчика.

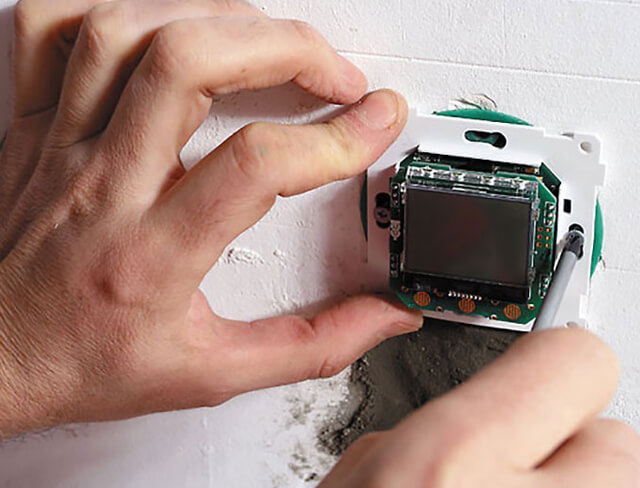

3. Осуществите монтаж терморегулятора. Это довольно просто, нужно всего лишь закрепить устройство в коробке.

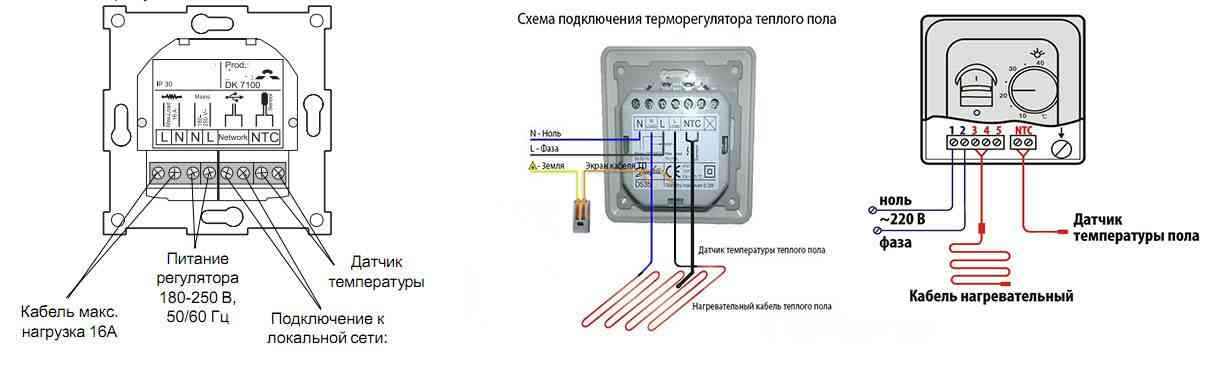

4. Теперь нужно соединить основные части системы. Данный этап требует особого подхода и соблюдения приложенной изготовителем инструкции, потому что в каждой конкретной модели последовательность может слегка отличаться.
5. Поставьте на место переднюю панель, закрепив ее монтажными винтами, идущими в комплекте. С помощью строительного уровня нужно проверить, что регулятор был установлен строго по уровню. Далее можно закрыть крышку и включить питание. Если вы все сделали правильно, то включится экран терморегулятора и загорится индикатор теплого пола. После этого можно приступить к настройке регулятора.

Хозяин должен лишь замерять специальным инструментом сопротивление между греющими элементами и сравнить их с рекомендуемыми показателями, представленными изготовителем. Если все удовлетворяет, то нужно только дождаться окончательного застывания стяжки. Только после этого готовую систему отопления, оснащенную термостатом и датчиком температуры, можно запускать в постоянную работу.

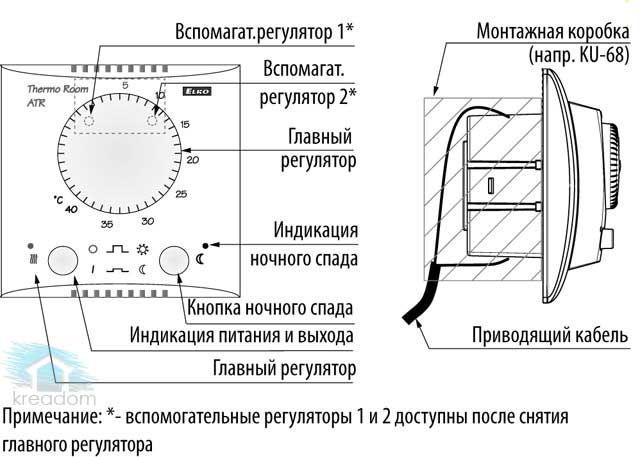

Установка

Место для установки терморегулятора определяется заранее, исходя их мощности теплого пола и самого прибора.

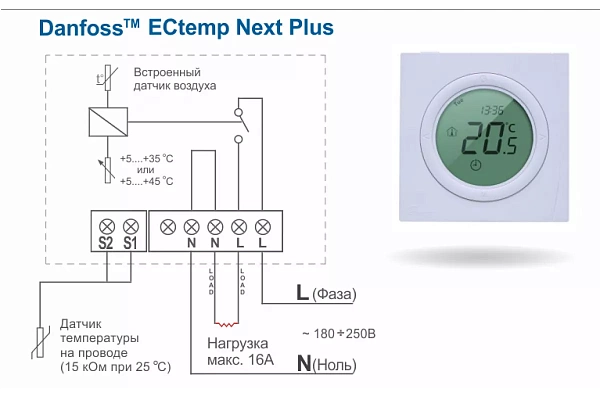

Как подключить теплый пол к терморегулятору?

Иногда подключение производят непосредственно к электрощиту, в таком случае для него должен быть установлен выключатель-автомат – при мощности более 2 КВт.

Чаще подключают термостат через сетевую розетку, принимая в расчет общее количество работающих от нее электроприборов.

Обычно прибор располагается в 80-90 см от пола, но если используются датчики воздуха, не важно, отдельно или в паре с датчиком пола, то установку следует проводить согласно инструкции и на той высоте, которая рекомендована производителем.

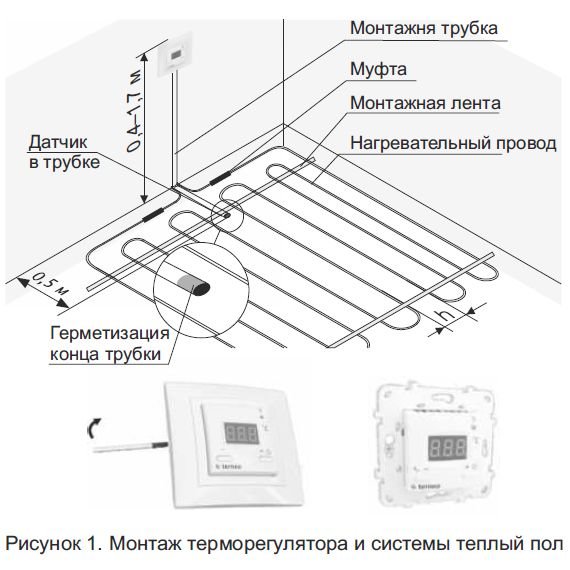

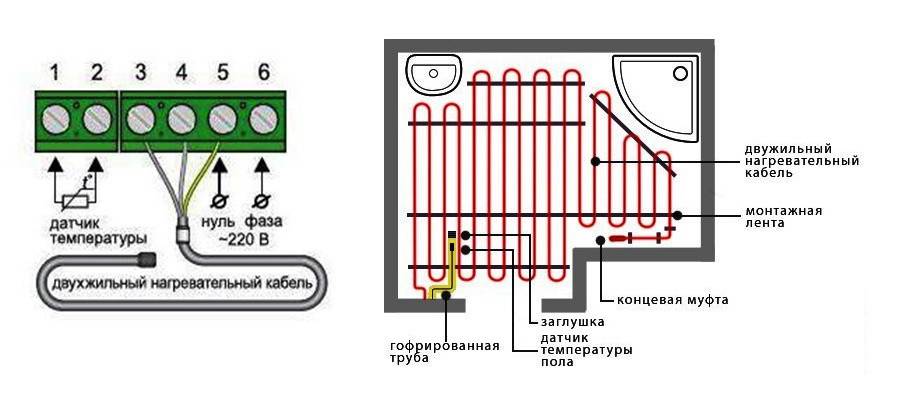

Датчик пола обычно располагается на расстоянии 50-60 см от стены, на которой размещен терморегулятор.

Его помещают в гофрированную или монтажную трубку для защиты от возможных повреждений и легкой его замены при необходимости.

При установке пленочного пола для датчика делается углубление в полу на толщину трубки, в которой датчик располагается, чтобы он не поднимался над общим уровнем.

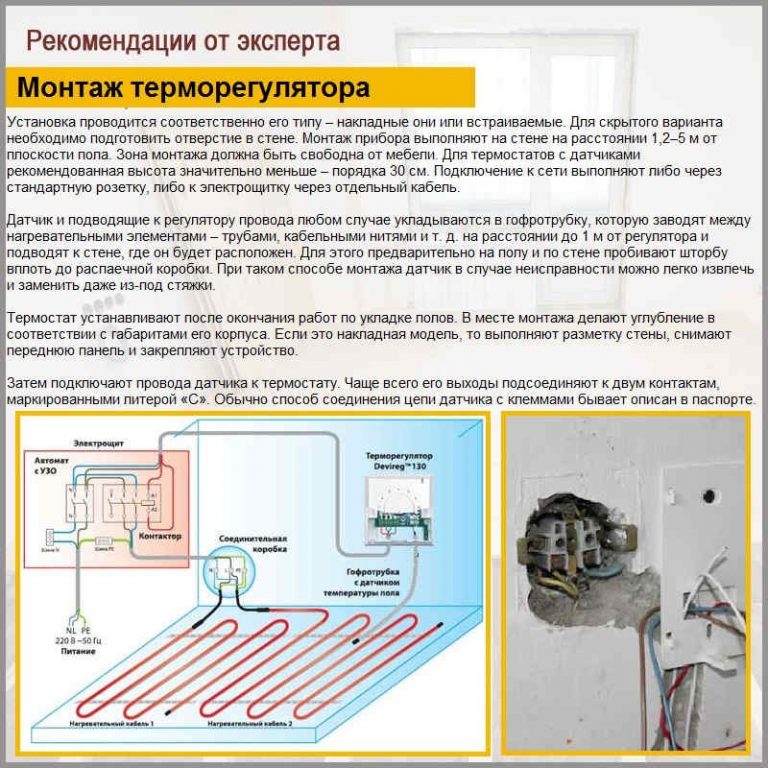

Этапы установки терморегулятора, после того, как вы определились с местом:

• Монтируем коммутационную коробку под терморегулятор, если он не накладной.
• Делаем штробу в стене и полу.
• Подводим провода электропитания к коробке и проверяем тестером подачу напряжения.
• Подводим провод от датчика через гофротрубу и штробу к коробке термостата.

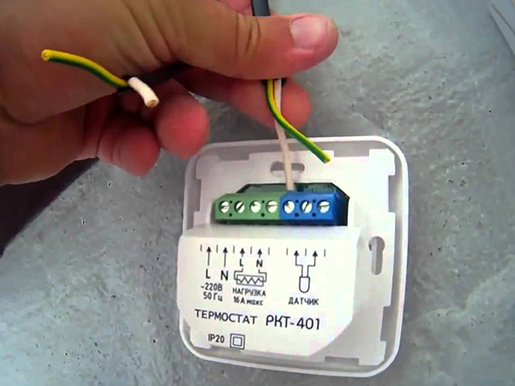

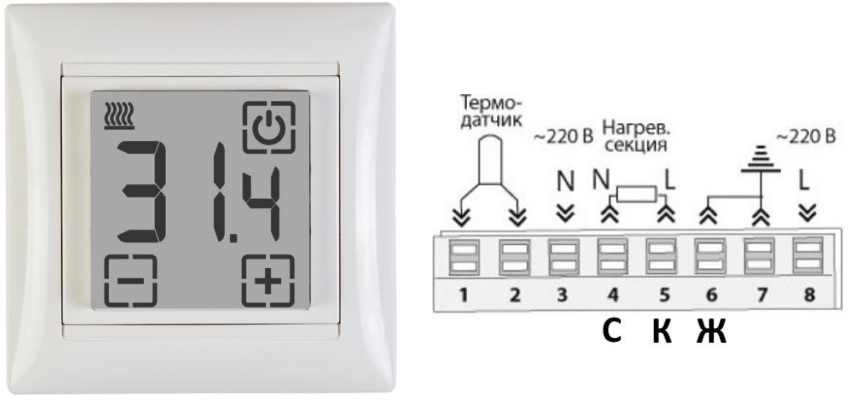

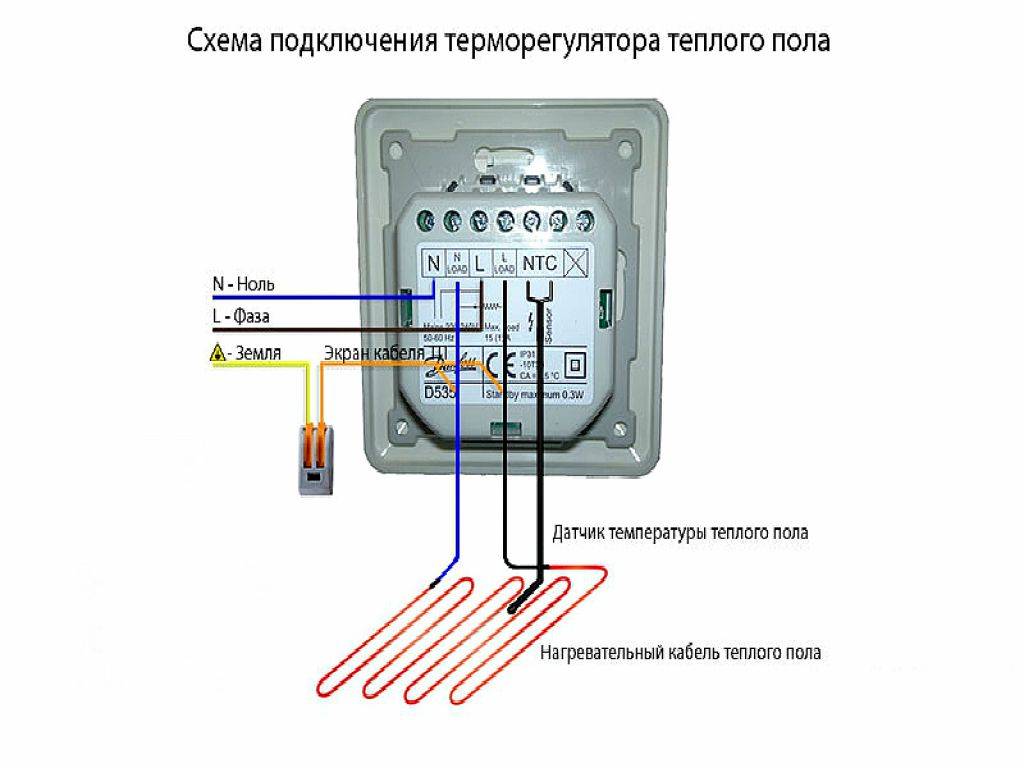

• Подсоединяем провода согласно схеме.
• Ставим термостат на место установки.
• Закрепляем наружную панель и крышку термостата.

Отличие дорогих электронных термостатов от механических

Какие сверхзадачи решают умные терморегуляторы, начиненные электроникой и дисплеем? Казалось бы, зачем покупать дорогое изделие, если можно приобрести регулятор с механическим колесиком и точно также выставлять для себя нужную температуру?

А дело здесь в одной из принципиальных проблем комфортной работы систем отопления – инерционности.

Дело в том, что выставив на теплых полах приемлемую для себя температуру в районе 23-25С, после ее достижения, даже с отключенным отопительным прибором, система до определенного момента по инерции все равно будет продолжать набирать градусы.

То же самое касается и минимального параметра. Фактически такие колебания в помещении могут достигать от 19 до 27С.

Ни о каком поддержании комфортных условий с такими разбросами речи не идет. В умных электронных термостатах все это решается ШИМ регулированием.

Термин этот пришел из радиоэлектроники. Там ШИМ – это широтно-импульсная модуляция. В отоплении данный принцип заключается в изменении времени включения и работы греющих элементов.

Пока температура в комнате находится далеко от желаемых параметров (задано +25С, в комнате +18С), теплые полы все время включены (греют, греют и греют).

Однако по мере достижения заданной точки (+25С), тепло начинает подаваться как бы небольшими, короткими импульсами (вкл-выкл). За счет этого происходит точное поддержание температуры в районе комфортной.

Про инерционные процессы, связанные с перегревом или наоборот с чрезмерным охлаждением, в этом случае можете забыть. Ничего подобного от термостата с колесиком вы не добьетесь.

Типы терморегуляторов

На сегодняшний день выбор этих устройств ограничен всего несколькими видами, каждый из которых имеет свои преимущества и недостатки.

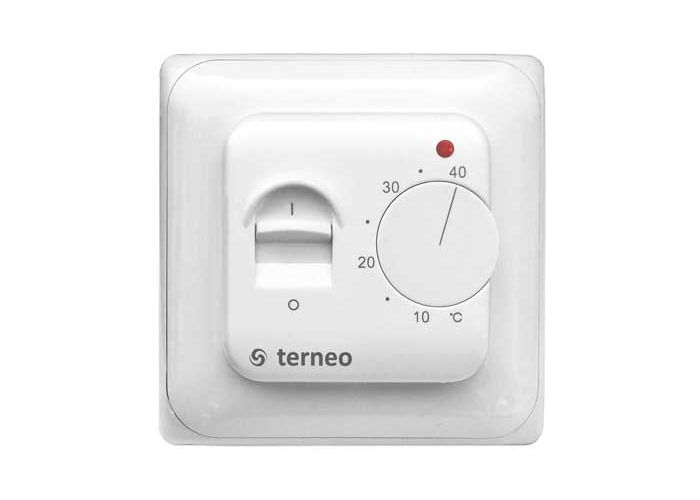

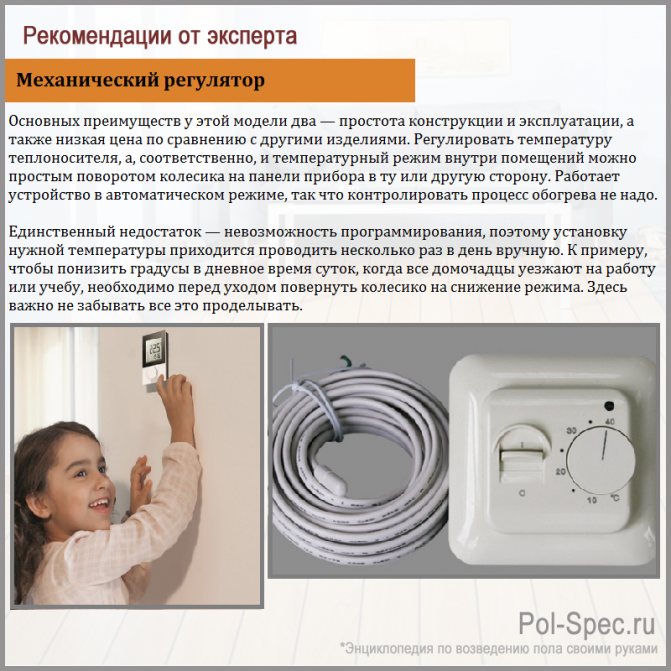

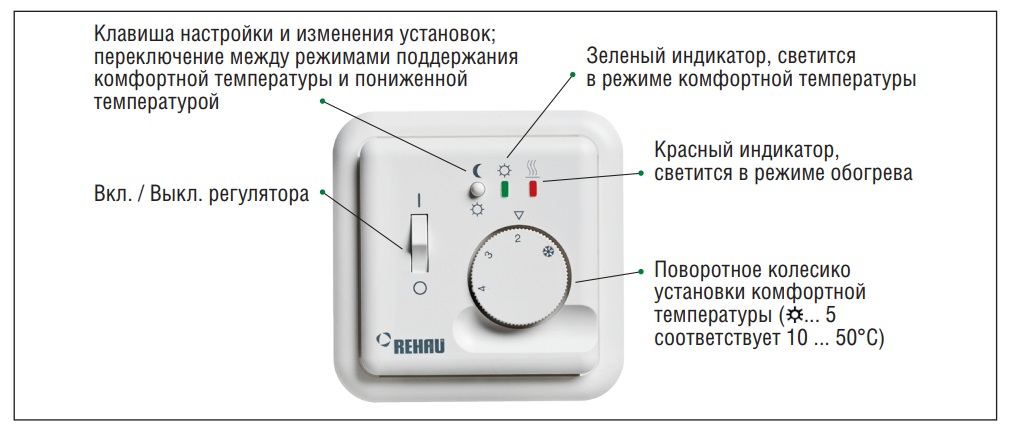

• Механические устройства относятся к самым дешевым, но и функций у них «раз-два и обчелся». Как правило, они настраиваются исключительно на нагрев воздуха или элементов теплого пола и работают по принципу включения/отключения. Это не совсем удобный прибор, особенно если он следит только за нагревом пола. В этом случае приходится каждый раз вручную менять его параметры, если в комнате стало жарко или похолодало, в зависимости от температуры воздуха за окном. Достоинство прибора – невысокая цена и простота монтажа и управления.

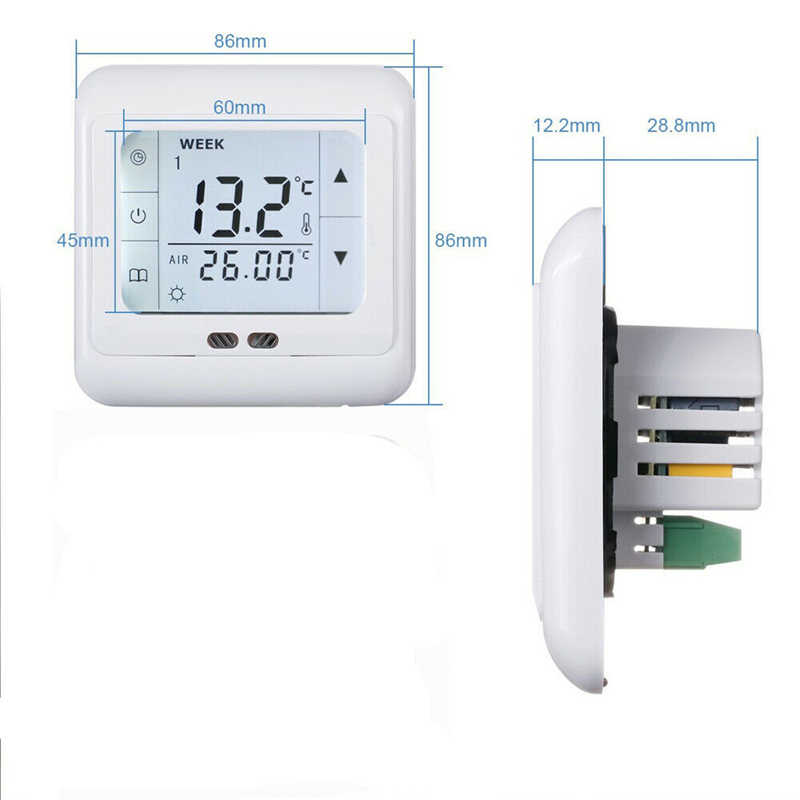

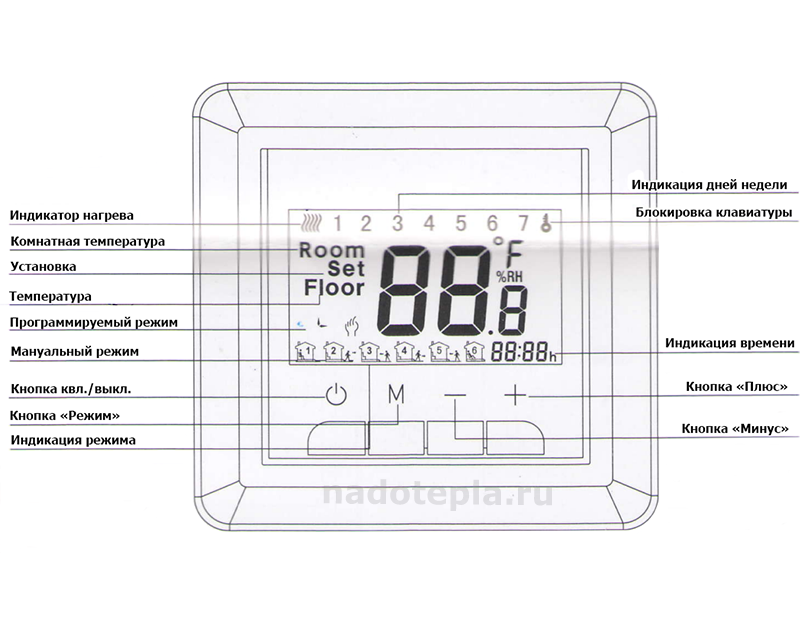

• Электронный терморегулятор для теплого пола выставляется по времени, а не только по уровню нагрева воздуха или пола. У него, как правило, удобный дисплей, который может быть как кнопочным, так и сенсорным, в зависимости от цены устройства. Наличие таймера позволяет полностью автоматизировать работу регулятора, настроив нужные параметры по времени суток или на неделю вперед. Хотя выбор терморегулятора для теплого пола электронного типа обойдется дороже механического аналога, экономии он принесет больше. Это связано с тем, что в нем есть функции «день/ночь», когда в ночное время задается температура, пониженная до оптимально комфортного уровня. То же делается и днем, когда жильцов в доме нет.
• Программаторы – это самые дорогие регуляторы температуры, но и функций в них значительно больше. Они подходят для тех потребителей, кто любит не только комфорт, но и свободу, так как в них есть настройка Wi-Fi, позволяющая владельцам следить за работой теплых полов на расстоянии и при необходимости менять их.
• К отдельной категории относятся двух или многозональные устройства, которые настраиваются на регулировку полов сразу в нескольких помещениях. Сбор информации у таких приборов осуществляется по специальному каналу, который не влияет на другие цифровые или электронные устройства в доме.

Лучший терморегулятор для теплого пола тот, что оснащен сразу двумя датчиками: нагрева пола и температуры воздуха. Он более совершенен, так как обладает очень большим количеством функций, надежен и долговечен.

Подготовительные работы

Обязательно перед тем, как выполнить подключение регулятора температуры, следует обратить внимание на инструкцию, которая прилагается к нему. Особого внимания заслуживает пункт, в котором конкретно идет речь об установке датчика, и порядке осуществления данной работы, ведь у разных производителей эти процессы отличаются

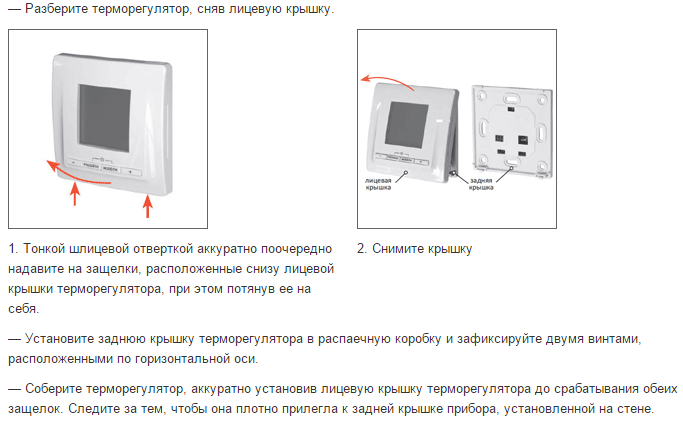

Сперва необходимо снять переднюю панель, аккуратно разобрать управляющий механизм, на простых моделях он в виде колесика.

Для снятия с помощью отвертки нужно поддеть элемент, а далее открутить винт, который закрепляет переднюю панель к самому механизму. В других моделях есть специальные пластмассовые защелки, которые удерживают лицевую панель. Для снятия достаточно поджать защелки отверткой, и она отщелкнет.

Однако если не получается снять панель, то не следует снимать ее с помощью механического воздействия. Ведь таким способом можно с легкостью сломать защелки, а для решения подобной проблемы придется просто купить новый регулятор. Для избежания данной проблемы необходимо просто внимательно изучить инструкцию и попробовать снова снять панель, но уже в правильной последовательности.

Следующий шаг – это приобретение приспособлений для установки терморегулятора теплого пола.

Первое, что необходимо иметь – это гофротрубу. Обычно она идет в комплекте с датчиком, однако если производителем не предусмотрен такой комплект, то ее нужно купить отдельно.

Идеально подходящий диаметр гофры – 16мм. Для того, чтобы определить необходимую длину гофры, следует определить на какой высоте будет установлен регулятор температуры, и на каком расстоянии от стены будет стоять температурный датчик. Далее от обозначенной высоты с помощью рулетки нужно измерить длину до датчика, который будет в полу.

Подключение водяного теплого пола

Схема водяного теплого пола немного отличается от электрического пола.  Прежде всего, необходимо определить со способом подключения.

• Подключение к магистральному отоплению. Такой способ применяется в многоквартирных домах. Однако при таком подключении возможен перерасход тепла, и вы оставите холодными квартиры соседей. Избежать таких проблем можно в квартирах, где отопление стоит на обратке. В этом случае вы получите комфортную, не слишком горячую температуру в трубках теплого пола. Главным минусом такого способа подключения является отсутствие возможности плавно регулировать температуру в теплоносителе.

• Подключение к индивидуальной системе отопления. Такой способ подключения может использоваться только в частных домостроениях. Ниже показана принципиальная схема подключения.

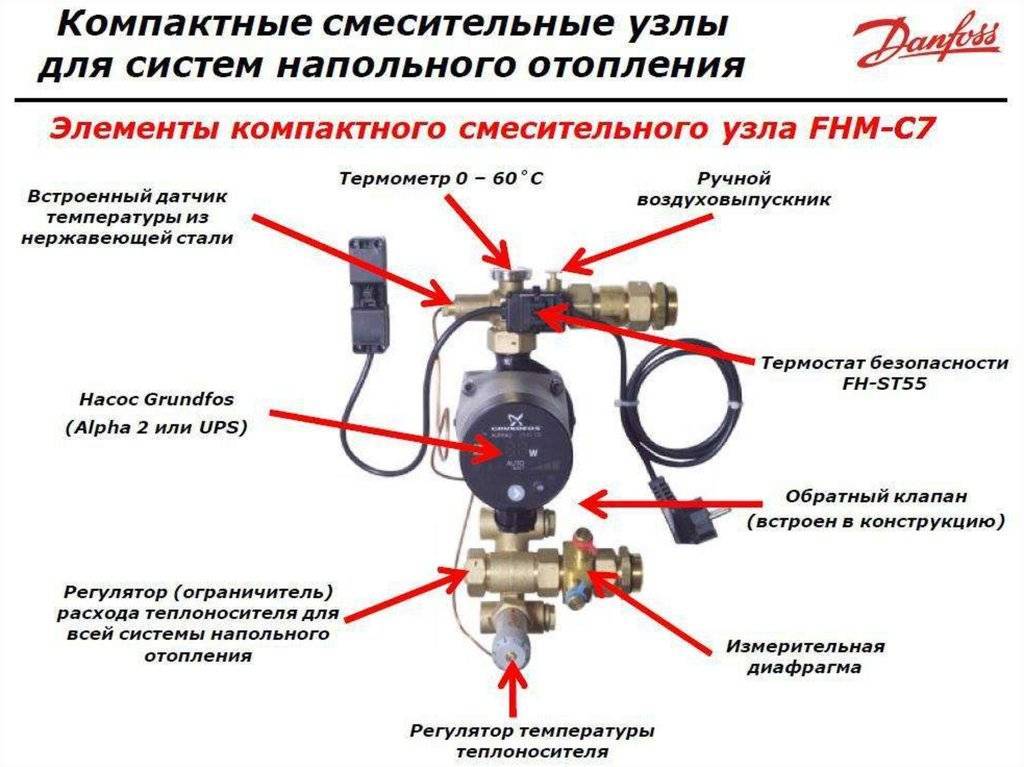

  На ней показаны следующие элементы цепи:

• Управляющий клапан. На эту деталь подается сигнал от установленного на поверхности пола датчика. Как только система устанавливается нужная температура, клапан закрывается.
• Клапанное балансировочное устройство. Это устройство не допускает холостого прохода теплоносителя. Если отключена подача теплоносителя, то клапан пускает его по экономному кругу, без котла.
• Насос циркуляционный. Это устройство поддерживает в нагревательных контурах определенное давление теплоносителя.
• Предохранительный термостат. Предназначен для контроля за температурой в системе. Устанавливается на входной трубе теплоносителя.
• Привод электрический. Управляет клапанами всех нагревательных контуров.
• Коллектор распределяет теплоноситель по контурам.
• Байпас (притворный клапан коллектора) отвечает за циркуляцию воды по малому кругу системы.
• Терморегулятор. При необходимости их может быть несколько, что позволяет устанавливать в каждой комнате определенную температуру.

Теплый пол с гидравлическим разделителем

Подключение через гидравлический разделитель. Гидравлический разделитель – это емкость заполненная теплоносителем.

Важным этапом монтажа теплого водяного пола является установка водяного коллектора. К этому устройству подключаются все контуры системы. Устройство коллектора позволяет индивидуально регулировать давление и температуру в каждом контуре.

Схема подключения коллектора теплого пола в частном доме

Теплый водяной пол может быть дополнительным источником отопления или использоваться как самостоятельный вариант. При первом варианте на прямой ход устанавливаются радиаторы, а на обратный подключается теплый пол.

На схеме ниже показаны:

• Циркуляционный насос.
• Радиаторы отопления.
• Котел.
• Накопительный бак.
• Управляющее устройство.
• Запорные краны.

Подключение нагреваемого пола по комбинированной схеме

Wi-fi терморегулятор

Управление такого терморегулятора возможно с любой точки мира. Главное чтобы терморегулятор был в зоне действия Wi-fi, а на вашем смартфоне установлено специальное приложения для управления терморегулятором.

Такое управление очень часто является самым удобным. Например, теплый пол в загородном доме. Когда вас там нет теплый пол работает на поддержание температуры дома в плюсовой температуре, но как только вы решили приехать на дачу, вы открываете приложение и выставляете необходимую температуру пола или помещения. Приехав, вы обнаружите, что в доме тепло и комфортно.

Все эти терморегуляторы отличаются внешним видом и дополнительными функциями, однако свою основную задачу по поддержанию температуры пола, выполняет каждый.

При выборе терморегулятора я бы вам посоветовал обратить внимание на 3 пункта:

1. Какой гарантийный срок и есть ли сервисный цент?

2. Нужен ли вам программируемый терморегулятор?

3. Терморегулятор должен гармонично вписаться в ваш интерьер.

Гарантия на терморегулятор

Гарантия на терморегуляторы от 1 года до 3 лет. На более надежные и фирменные терморегуляторы гарантия 2-3 года. Убедитесь у продавца есть ли сервисный центр у выбранного вами терморегулятора и какие условия гарантии. Самое правильное условие — бесплатная замена неработающего терморегулятора на новый в течении всего гарантийного срока.

Как проверить термодатчик

Если же сам пол исправен, но система все равно не работает, значит, причина кроется в другом. Можно попытаться проверить исправность датчика. Он является резистором, который имеет собственное сопротивление, и его тоже можно измерить при помощи мультиметра. Но показатели последнего сильно варьируются в зависимости от того, какова температура пола в данный момент. Например, при показателе температуры в 5 градусов мультиметр покажет значение 22 кОм, а при показателе в 40 градусов – всего 6 кОм. В целом, показатель должен соответствовать заводскому сопротивлению. Если оно отличается от обозначенного значения более чем на 5 кОм или равно 0, то датчик не работает и его нужно менять.

Подключение терморегулятора к водяным теплым полам

Терморегуляторы для систем водяного отопления пола представляют собой прибор для управления сервоприводом, регулирующим подачу теплоносителя в контур обогрева. Они могут быть как с электронным, так и ручным управлением, при этом в таких системах регулирования обычно используются датчики измерения температуры воздуха, а не пола, из-за большой инерционности нагрева.

Подключение терморегулятора к водяным теплым полам

1. Датчик устанавливают на высоте примерно 100-120 см над уровнем пола на стену, можно рядом с терморегулятором. Стена не должна подвергаться дополнительному нагреву от радиаторов отопления.
2. Монтируют цепи питания терморегулятора и цепи датчика.
3. Если используется терморегулятор с  электрической связью с сервоприводом – прокладывают кабель к цепям его управления.
4. При использовании регулятора с радиоуправлением настраивают его.
5. Проверку работы системы регулирования производят с помощью внешнего термометра:  устанавливают на регуляторе нужный режим и измеряют температуру в месте установки датчика в течение нескольких часов. Температура не должна существенно колебаться.

Все работы по подключению электрических цепей необходимо выполнять при отключенном автоматическом выключателе – это залог вашей безопасности!

Также читайте подробнее про водяной теплый пол без стяжки.

Назначение терморегуляторов

В зависимости от назначения помещения она может быть различной, но не выше +27°С. Хотя в ряде случаев при обогреве больших помещений допускается нагрев до +33°С.

Основных причин для поддержания температуры в таких пределах может быть несколько:

1. Обеспечение комфортных для человека условий, ведь при нагреве пола выше +27°С ощущения для ног могут быть далеко не из приятных.
2. Покрытие пола также требует поддержания определённых температур, несоблюдение которых может привести к различным неприятным моментам — деформации, усыханию, расхождению швов.
3. И постоянная нерегулируемая работа нагревательного элемента выльется в ощутимый перерасход электроэнергии.

Именно для того, чтобы температура поддерживалась в определённых параметрах, системы электрических тёплых полов оснащаются терморегуляторами. Причём схема подключения тёплого пола к терморегулятору довольно проста и не вызовет проблем даже у человека, впервые столкнувшегося с подобной необходимостью. На рисунке это хорошо видно.

Виды и принципы работы

Терморегуляторы различных механизмов отопления имеют разные механизмы автоуправления.

Для водяных полов:

1. Двухходовой клапан.
2. Трехходовой клапан.

Разновидности терморегуляторов:

Цифровой. Особенность функционирования схожа с электронно-механическим термостатом. Отличительной особенностью является способность задавать температурный режим в электродатчике. Электромеханизм оборудован сенсорной панелью, куда выводится информация.

По количеству каналов управления терморегулятор бывает:

• Двухзонный, который функционирует единовременно на двух участках системы отопления.
• Одноканальный – обработка спецсигнала с одного датчика.

По способу монтирования:

• Внутренний (встроенный).
• Внешний (выносной, накладной).

На данный момент выпускается много разновидностей теплых полов с нагревательными элементами, наиболее распространенными среди них являются:

Резистивный кабель. Бывает двухжильный и одножильный.

Советы по выбору прибора

Мы считаем, устанавливать механические терморегуляторы на теплые полы бессмысленно. Эти устройства несколько устарели, число функций ограничено, точность поддерживаемой температуры оставляет желать лучшего. Приборы можно использовать в подсобных либо технических помещениях, где надо поддерживать +15…18 °C круглосуточно.

Тип микропроцессорного термостата выбираем в зависимости от способа нагрева, условий эксплуатации и собственных пожеланий:

Регулятор для электрического пола лучше брать вместе с нагревательным кабелем (пленкой) и датчиками у одного производителя. Например, фирмы Devi, Caleo и «Теплолюкс» продают собственные регулирующие устройства. Если вам приходится покупать термостат для электрических ТП отдельно, следует выбрать любой двухконтактный прибор, оснащенный клеммами подключения внешнего датчика

Обратите внимание на показатель максимальной мощности, которую способен коммутировать регулятор (обычно лежит в пределах 2…4 кВт). Пример технических характеристик регуляторов бренда «Теплолюкс» Под водяные теплые полы лучше взять универсальный (3-контактный) терморегулятор, внешний температурный датчик – по необходимости

Коммутируемая мощность роли не играет, поскольку сервоприводы потребляют 1…3 Вт электричества. Количество дополнительных «наворотов» зависит от ваших потребностей и кошелька

Но если нужна реальная экономия энергоносителей, рассматривайте программируемые модели, включающие отопление по графику. В рабочее время либо ночью температуру в доме можно понизить до 18…20 °C.

Установка терморегуляторов предусматривается в каждой комнате. Значит, придется оттуда тянуть провода к гребенке ТП, где располагаются сервоприводы водяных контуров. Подобная «электрификация» неуместна в квартирах со свежим дизайнерским ремонтом. Решение: установите возле коллектора коммутационный блок с ресивером, а в помещениях – беспроводные термостаты на батарейках.

Преимущества и недостатки

Как любой другой прибор, терморегулятор для подогрева полов имеет ряд преимуществ и недостатков.

Среди главных достоинств прибора можно выделить:

1. Простоту управления.
2. Доступную ценовую политику.
3. Экономию затрат на оплату электроэнергии.
4. Эргономические качества устройства.
5. Лёгкость проведения установки.
6. Наличие возможности автоматически настроить систему включения и отключения тёплого пола.
7. Наличие возможности регулировать температурный режим.
8. Высокое качество оборудования.
9. Надёжность работы регулятора.
10. Установленную функциональную память, которая обеспечивает сохранение настройки в случаях отключения электроэнергии.

Недостатков у прибора практически нет. Основной минус состоит в сложности функционального программирования системы настроек. Однако, разобравшись один раз при установке, в дальнейшем сложностей не возникает.

Для каждого вида пола находится свой тип термостата.

Устройство и принцип действия

Удобство пребывание в помещениях во многом зависит от применяемой системы отопления. Контроль над температурой водяного теплого пола производится с использованием специальных приборов – терморегуляторов.

Применяются множество конструкций таких систем, но в большинстве случаев в них используется всего несколько принципиально различных способов регулировок.

Смотреть видео — процесс настройки

Но, прежде чем рассмотреть принцип работы и устройство терморегуляторов, нужно понять объект регулирования.

Что такое разводка отопления

Обогрев помещения водяным полом может осуществляться различными способами. Одним из них является использование тепла подогретой воды, выполняющей роль теплоносителя. Передача производится по трубам. Раньше в отоплении в основном использовали стальные трубы, сейчас им на смену пришли современные из пластиковых материалов.

Греющий контур может располагаться вдоль стен в виде радиаторов, а может располагаться под поверхностью пола, нагревая его и воздух в помещении.

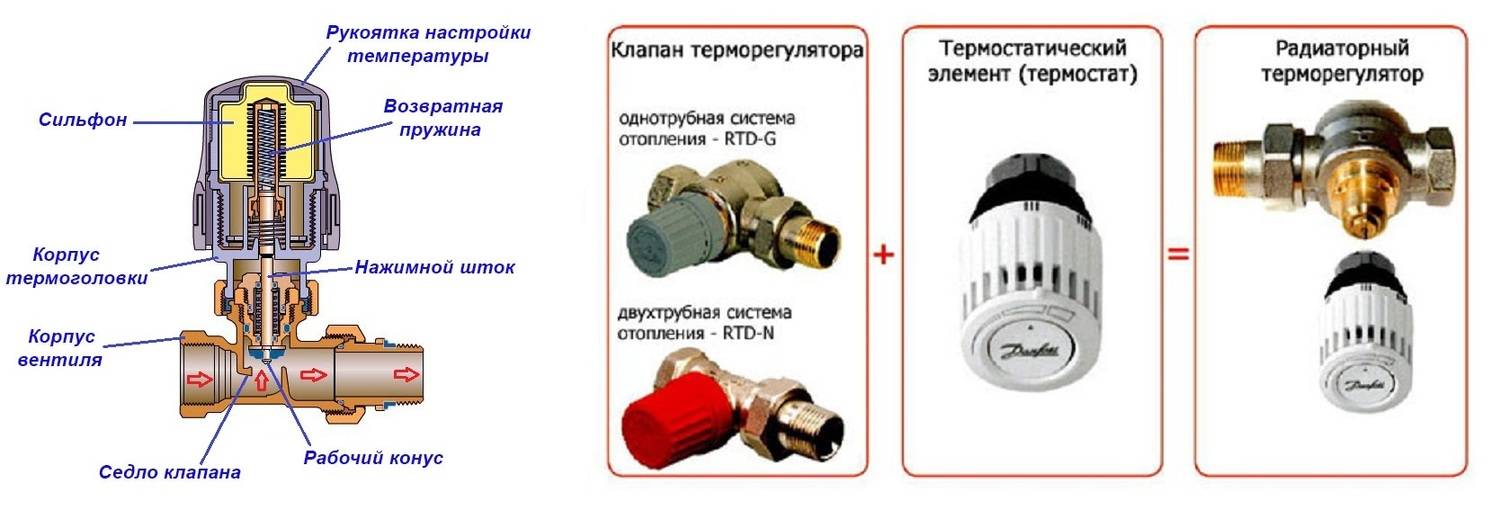

Терморегулятор для радиатора отопления: установка, принцип работы, характеристики, критерии выбора.

Горячая вода или антифриз нагревается в котле, после чего, с использованием циркуляционного насоса подается в греющий контур водяного пола.

Проходя по его трубам, теплоноситель отдает тепло в закрытое окружающее пространство, нагревая поверхность. Охлажденная жидкость возвращается в систему котельной. В зависимости от температуры «обратки» в узле подмеса производится ее подогрев, либо охлаждение подмешиванием более холодной воды из бака.

В контурах с теплыми полами, который подключаются отдельным контуром, терморегулятор устанавливается для каждого из них, поскольку все они имеют собственный тепловой режим. А контуры радиаторного отопления нагреваются до температуры, практически вдвое выше, чем для теплого пола.

Как работает принцип регулирования температурного режима

Основными элементами регулировки нагрева является сервоприводы,  датчики температуры и терморегуляторы. Такой состав оборудования позволяет производить регулировку температуры водяного теплого пола бесступенчато в непрерывном автоматическом режиме. Происходит это следующим образом:

1. Если с термодатчика приходит сигнал о недостаточной температуре, сервопривод открывает вентиль и в контур отопления поступает больше горячей воды.
2. При перегреве теплоносителя открывается вентиль подмеса охлажденной воды, снижая степень нагрева в контуре.
3. Однако возможна регулировка и в ручном режиме путем установки крана в определенное положение. Но такой способ требует постоянного визуального контроля, поскольку факторы, от которых зависит режим отопления, в течение суток изменяются неоднократно. При относительной дешевизне таких устройств, они очень неудобны в эксплуатации, поскольку за каждым имением условий в помещении требуется вмешательство в работу отопления.

Параметры регулировки

Смотреть видео — регулировка мощности блока термодатчика

1. Степень нагрева напольного покрытия. В таком случае датчик нагрева устанавливается в непосредственной близости от него. Такое устройство теплого пола лучше всего подходит для небольших помещений и маломощных отопительных контурах, которые используются только в качестве вспомогательных, в частности для теплого пола.
2. Температура воздуха в помещении – при такой схеме контроля используются датчики, вмонтированные непосредственно в корпусе терморегулятора. Корректной работы такого прибора можно добиться только, если выполняются все требования к утеплению обогреваемого здания. В противном случае эффективной работы отопления добиться сложно – значительные потери энергии неизбежны. Правильно построенный дом с обширной отопительной системой и терморегулятором может дать до 30% экономии ресурсов.
3. Комбинированные системы регулирования, при которой датчики температуры водяного теплого пола устанавливаются и в отапливаемом помещении и на системе узла подмеса. Параметры настраиваются из соображений максимально комфортной температуры в доме. Такая аппаратура с терморегулятором используется в обширных помещениях. Для управления могут использоваться оба датчика одновременно или один из них.

Терморегулятор и теплый пол: порядок подключения

Применение регулятора температуры дает возможность использование практически любого нагревательного прибора без риска его случайного перегрева и, соответственно, выхода из строя. Поэтому правильное подключение теплого пола к терморегулятору имеет высокое значение для его последующей эксплуатации, разумеется, если используются качественные материалы и оборудование.

Где установить регулятор

Определение точки монтажа зависит о многих обстоятельств, основополагающими из которых являются следующие факторы:

• Тип устройства. Наиболее востребованным является встраиваемый прибор, но можно использовать и навесной терморегулятор;
• Эргономика. Как правило, устройство монтируется на высоту до 10 см от пола. Но если система теплых полов планируется использовать как основной (единственный) источник обогрева, то высота установки терморегулятора должна составлять не менее 1,5 м.
• Доступность пользования. Целесообразнее всего устанавливать недалеко от входных либо межкомнатных дверей, чтобы впоследствии расставленная мебель не стала препятствием для свободного доступа к прибору.
• Экономия в расходовании материалов. Имеется в виду длина электрического провода, который будет тянуться от места расположения электрощита до точки вывода.

Рассчитываем мощность

Действие теплых электрических полов основано на простом принципе – преобразование электроэнергии в тепловую за счет сопротивления проводников. Основной прогрев приходится на плитку либо стяжку.

Они в большей степени могут отдавать полученное тепло окружающему пространству. Такие полы имеют достаточно простую конструкцию. Как правило, состоят из нагревательного элемента (кабель, мат, пленка), терморегулятора и датчика. Для полноценного функционирования понадобится обычная розетка с переменным током (220В).

Одним из основополагающих критериев при выборе вида теплого пола является его мощность, от которой впоследствии будет зависеть как схема подключения, так и потребность в дополнительных элементах.

Ее величина во многом зависит от следующих факторов:

• площадь обогреваемой поверхности;
• тип обогрева (основной / дополнительный источник тепла);
• назначение помещения (балкон, офис, жилая комната и т.д.)

При расчетах необходимо учитывать исключительно полезную площадь обогреваемой поверхности, то есть участки, занятые мебелью или бытовой техникой не брать во внимание. Следует заранее определиться с местом расположения каждого нагревательного элемента, так как в дальнейшем внести изменения будет просто невозможно

При этом если теплый пол является основным источником тепла, то его полезная площадь не должна быть меньше 70%, иначе обогрев станет элементарно неэффективным. Минимальная мощность должна составлять 150 Вт/м2. Если теплый пол играет роль дополнительного обогрева, то мощность можно снизить до 110 Вт/м2.

Как отмечалось ранее, показатель мощности также зависит от типа обогреваемого помещения и его этажности. Например, в ванной или кухне мощность может быть несколько ниже, так как люди не находятся в этих комнатах постоянно.

А вот для гостиной, спальни или детской можно слегка увеличить. Также целесообразно увеличить на 12-15% показатель мощности, если помещение располагается на первом этаже здания, в остальных случаях увеличение показателя будет нерациональным.

Виды систем обогрева полов

Строительная промышленность предлагает потребителям несколько видов теплых полов, каждый из них имеет свои положительные и отрицательные стороны. Для облегчения выбора необходимо кратко ознакомиться с их техническими данными, это даст возможность подбирать правильную схему подключения систем.

Таблица. Виды систем теплого пола

Метод подключение теплого пола зависит только от вида теплоносителя: электрическая энергия или вода. Все остальные системы делаются по одинаковым схемам и никакого влияния на параметры пола с подогревом не оказывают.

Подбор мощности теплого пола
