Термореле с выносным датчиком температуры: принцип работы

Основные параметры термореле

Таких параметров несколько. Вот самые важные из них:

• диапазон рабочих температур;
• точность уставки;
• гистерезис;
• мощность нагрузки.

Гистерезисом называется промежуток температур устойчивого состояния реле, когда реле поддерживает нагрузку во включенном состоянии. Уставка может занимать любое положение на этом промежутке, но принадлежит этому промежутку. Гистерезис не есть плохое качество реле, часто нормируется, даже отдельно регулируется и помогает избежать слишком частого переключения в цепи нагревателей, которое будет сокращать срок службы тэнов.

Пояснение к уставке и гистерезису

В домашних устройствах положение уставки характеризуется как “плюс-минус”. Так проще считать. Например, комнатная температура комфортна для человека в пределах 18-20 градусов Цельсия. Если гистерезис регулятора составляет 1 градус, то уставка в этом случае составит 19 градусов. Если при этом точность термореле составляет 0,5 градусов, то температура будет поддерживаться в пределах 17,5 … 20,5 градусов. Говоря точнее, будет срабатывать термореле, а истинная температура будет определяться мощностью нагревателя, который работает совместно с этим реле.

Мощность нагрузки выражается через ток, который реле способно переключать. Известно, что электронагреватели потребляют наибольшую мощность среди остальных потребителей энергии. Значит, таким нагревателям необходим достаточный ток и реле должно обеспечить этот ток своими контактами. Если токовая нагрузка слишком велика для контактов реле, то используют промежуточное реле: магнитный пускатель или электронный силовой ключ. Иначе контакты реле быстро подгорят и реле выйдет из строя.

Термореле с переключением диапазонов

Что делает термореле

Устройства рассматриваемого типа относятся к классу термостатов. Например, таким считается термореле с выносным датчиком температуры. Это значит, что реле поддерживает температуру в заданных границах. Когда температура выходит за эти границы, реле переключает устройство нагрева: котел, теплый пол, обогреватель или тэн. Переключение делается таким образом, чтобы температура вернулась в заданные границы.

В самом простом случае термостат включает нагреватель, когда температура понизилась и стала меньше требуемой, и выключает, когда температура поднялась выше требуемой. Сложные терморегуляторы могут подключать и отключать несколько секций нагревателей или плавно регулировать мощность.

Термореле в системе теплого пола

Термореле состоят из двух обязательных частей: датчика температуры и исполнительного устройства — это часть, которая замыкает контакты в силовой цепи. Эти части совмещаются в одном устройстве или соединяются с помощью кабеля. В каждом из этих случаев, реле работает правильно только тогда, когда датчик расположен там, где выдерживается задаваемая температура.

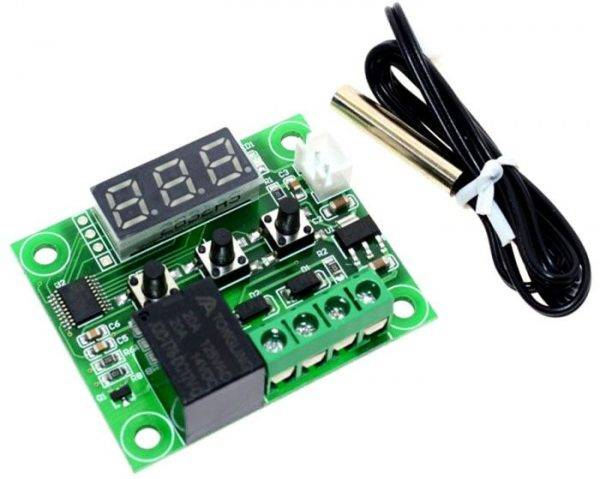

Пример установки выносного датчика

Кроме датчика и контактов выхода термореле часто содержат также устройство для установки желаемой температуры. В старых устройствах такое устройство выглядело как поворотная ручка или диск с шкалой, наносимой по радиусу указывающего клювика или метки. Новые, современные устройства, в большинстве цифровые и содержат несколько клавиш и дисплей. Но в некоторых моделях температура задается по прежнему, поворотной ручкой, что предпочитают потребители, в основном пожилые люди, с устоявшимися привычками. Выбор на рынке достаточен.

Основные функции термореле с регулировкой температуры

Функциональные возможности устройства позволяют:

1. Сократить эксплуатационные расходы за счёт экономии используемого топлива. Термореле с регулировкой температуры отключает оборудование после достижения максимального значения температуры и подключает после снижения до минимального.
2. Обезопасить потребителя. При перегреве котла или возникновении неисправности раздастся характерный звуковой сигнал.
3. Создать комфортные условия внутри дома, так как датчик температуры воздуха будет автоматически менять режим работы оборудования.

Термореле имеет широкие функциональные возможности

4 Разновидности приборов

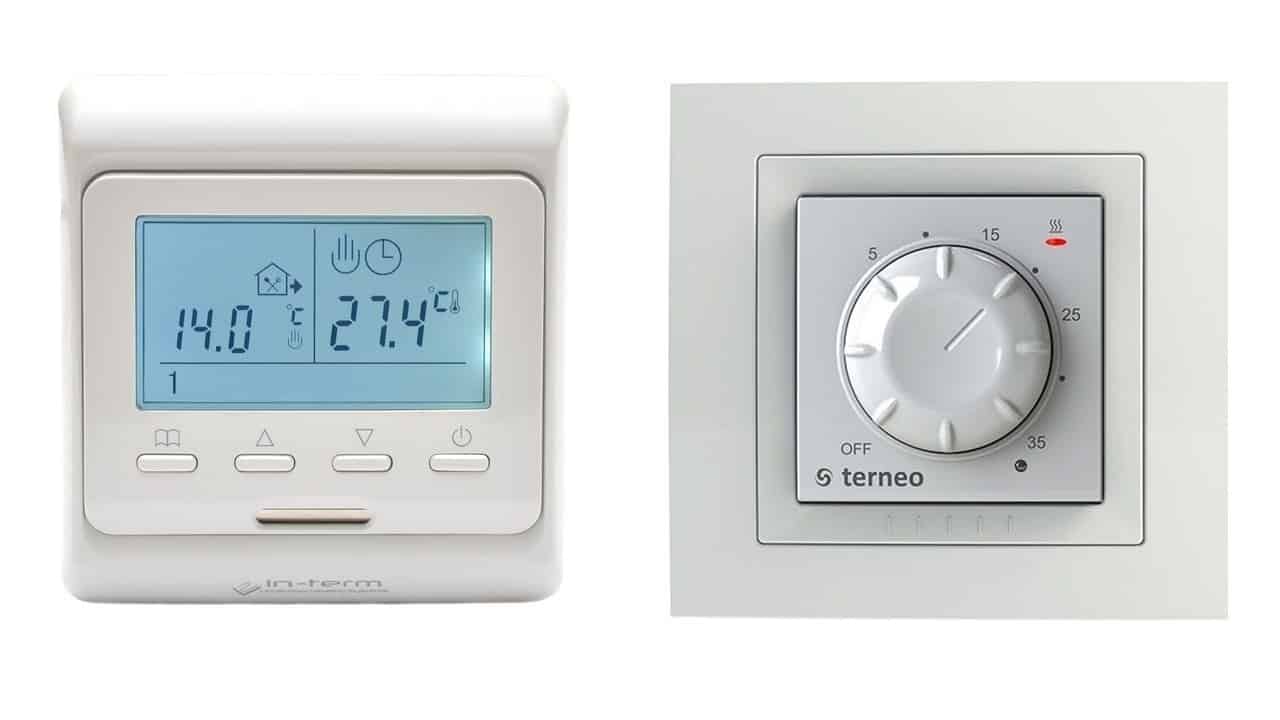

Сегодня на рынке представлено несколько разновидностей термостатов для котлов отопления с разными функциями, способом монтажа и ценой. Наиболее популярными считаются механические, электронные, беспроводные и программаторы.

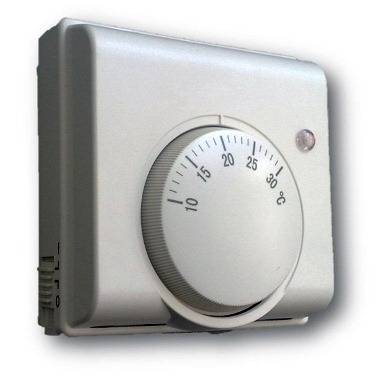

Механические модели наиболее простые в установке и управлении. Отличаются доступной стоимостью, что делает их востребованными. Как правило, приборы устанавливают на котлы, работающие с помощью твердого топлива, но это не исключает возможность применения для газового оборудования.

В основе конструкции может быть сильфон, наполненный жидким газом, или специальная пластина, которая при изменении температуры изгибается или расправляется, тем самым включая или выключая прибор. Важным достоинством таких моделей считается устойчивость к перепадам напряжения, низкая стоимость, простота настройки и возможность ремонта в случае поломки.

Электронные терморегуляторы со встроенным датчиком температуры воздуха

Сейчас наиболее распространены электронные терморегуляторы. Подобные современные изделия не имеют движущихся деталей, которые были необходимы для измерения разницы температур в помещении. Вместо них, используют небольшие полупроводниковые элементы. Питает подобные устройства электрический ток, поэтому необходимо устанавливать их около розетки или на специальную рейку. Очень часто для питания применяются обычные батарейки. Стоит заметить, что необходимое для качественной работы электронного терморегулятора напряжение составляет около 24 вольт.

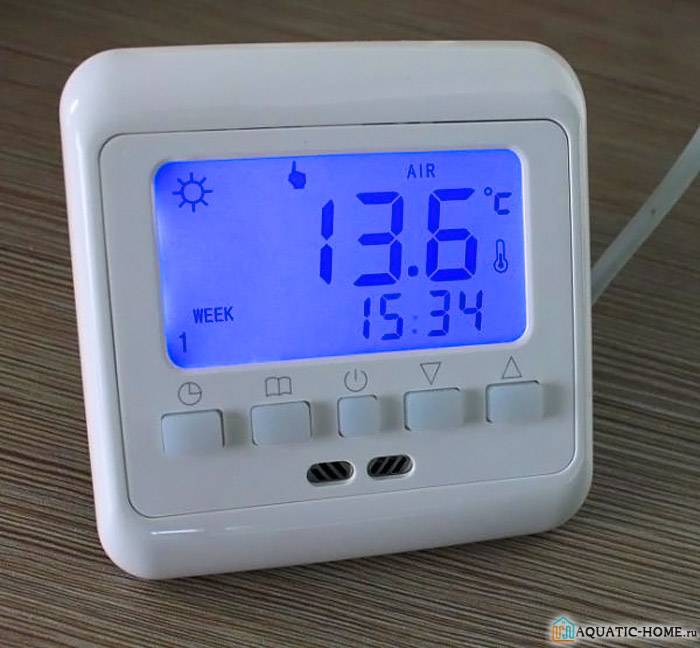

Почти все электронные терморегуляторы оборудованы небольшим дисплеем, на котором показываются все заданные настройки температуры, дата и текущее время. Популярные изделия снабжены большим функционалом и разными режимами работы. Конечно, присутствие таких функций очень влияет на цену прибора. Именно поэтому сначала необходимо определиться, насколько нужны для работы такие дополнительные функции, а потом уже купить подходящий прибор.

Несмотря на высокую цену электронных термостатов с датчиком температуры окружающего воздуха, эти изделия обладают перед механическими приборами такими преимуществами:

• эти термостаты довольно просто устанавливать своими руками;
• они имеют большой диапазон рабочих температур, из-за чего их можно применять не только в качестве терморегулятора для помещения или инкубатора, но и в гаражах или подвалах, в которых температура окружающего воздуха довольно низкая.

Приобрести термостат с датчиком температуры окружающего воздуха можно в специальных филиалах фирм по производству климатических систем или в крупных хозяйственных магазинах. Стоит отдать предпочтение той же компании, которая изготовила установленную отопительную систему. Тогда можно без особых проблем подключить терморегулятор своими руками.

Критерии выбора розеточного терморегулятора

Если появилось желание установить розеточный термостат, то нужно взвешенно отнестись к выбору аппаратов такого типа

Есть несколько моментов, на которые желательно сосредоточить внимание перед покупкой. Это:

Рабочая мощность самого обогревателя. Лучше если она будет на 30% меньше допустимой нагрузки контроллеров, которые рассчитаны на мощности в 2 кВт, 3 кВт, 3.5 кВт. Рекомендуемая мощность написана на обратной стороне самого устройства.

Дополнительные функции. На стоимость термореле в значительной мере влияют его дополнительные возможности. Самые дешевые модели работают только на включение и выключение бытового обогревателя. Но есть приборы, которые могут принимать команды по управлению климатом в помещении удалённо, через интернет или с датчиком движения. А если оборудовать помещение GSM-розеткой, то появится возможность удаленного управления отоплением со своего смартфона. Конечно, это очень удобно и современно, но уровень цен таких устройств совсем другой.

Характеристики помещения. Для каждого жилья есть свой температурный диапазон. Поэтому нужная модель подбирается исходя из особенностей комнаты.

Производитель

Тут лучше обратить внимание на проверенные модели от ведущих производителей приборов такого класса.

Уровень защиты. Большинство приборов обладают степенью защиты IP20, что позволяет их использовать с некоторыми ограничениями

В помещениях с повышенной влажностью, таких как ванная комната, их применять нельзя. Для влажных помещений прибор должен обладать классом минимум IP44.

Наличие дополнительных программ. Наиболее эффективны цифровые регуляторы с программным управлением. Такие программы нацелены на оптимальный обогрев при наименьшем расходе электроэнергии. Регулятор сам следит не только за состоянием температуры воздуха в помещении, но и способен отключаться, если в доме никого нет.

Дизайн прибора. Современный рынок позволяет подобрать устройство, как по цвету, так и по форме.

Наличие защитной блокировки от детей.

Качественные материалы для выполнения работы

Вам потребуется:

• потенциометр;
• интегральный стабилизатор;
• сетевой адаптер;
• выходное устройство;
• термостат.

В настоящее время любой прибор можно купить в магазине, но иногда дешевле сделать его своими руками. Естественно, для электроприборов паять запчасти не стоит, а вот сделать индивидуальный прибор, подходящий к параметрам вашего погреба, вполне возможно. Схема такого устройства проста. Определенная температура поддерживается благодаря включению\выключению теплонагревательного элемента (ТЭНа).

Температура поднимается до заданной отметки, срабатывает специальное устройство — компаратор, ТЭН выключается. В теории такой прибор сделать легко, но когда дело доходит до практического воплощения, становится понятно, что не все так просто. Раньше калибровку выполняли следующим образом: температурный датчик погружали сначала в лед, затем в кипяток.

Для измерения показаний брали вольтметр и градусник и настраивали нужную температуру срабатывания. Процесс отнимал достаточно много времени и давал не самые лучшие результаты. Сегодня покупка термодатчика не проблема. Их калибровка производится при изготовлении, так что никаких опытов проводить не придется. Современные технологии позволили создать такой температурный сенсор, который передает цифровую информацию. С помощью этих устройств возможно измерение температуры в различных точках квартиры — вы контролируете температуру не только за окном, но и внутри дома.

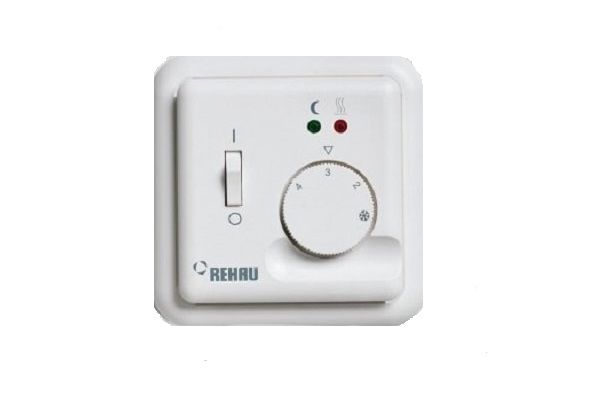

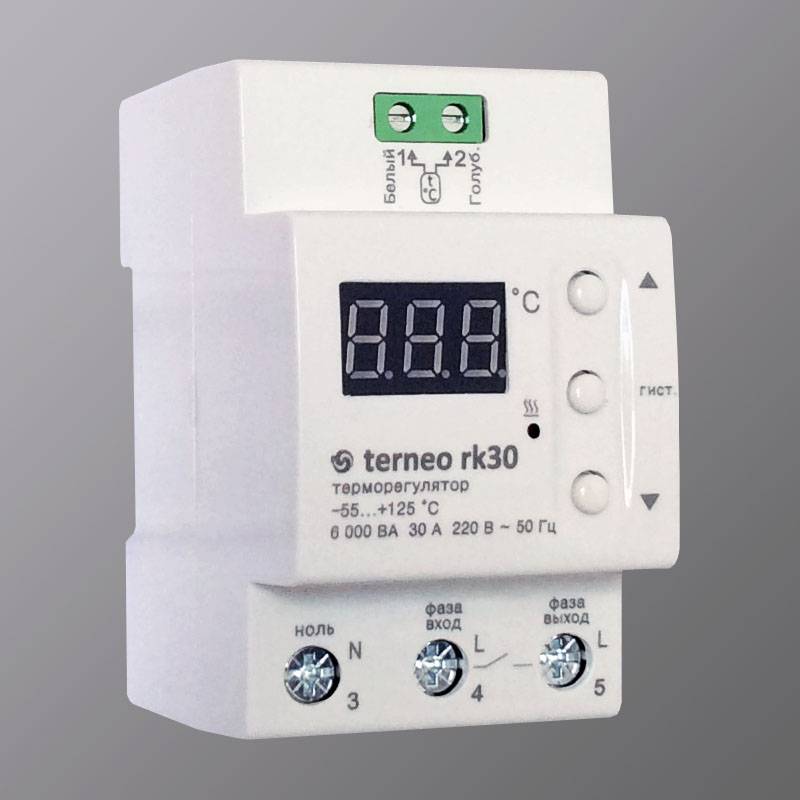

Терморегуляторы для теплого пола

Цвета корпуса: 4421 руб

5…45 °С 230 В внешний R10-3 3 000 ВА 16 А 75 × 75 × 39 мм PDF инструкция

Цвета корпуса: 4531 руб

5…45 °С 230 В внешний R10-3 3 000 ВА 16 А 75 × 75 × 39 мм PDF инструкция

Цвета корпуса: 5137 руб

5…45 °С 230 В внешний R10-3 3 000 ВА 16 А 75 × 75 × 39 мм PDF инструкция

Цвета корпуса: 5247 руб

5…45 °С 230 В внешний R10-3 3 000 ВА 16 А 75 × 75 × 39 мм PDF инструкция

Цвета корпуса: 3882 руб

5…60 °С 230 В внешний R10-3 3 000 ВА 16 А 75 × 75 × 38 мм PDF инструкция

Цвета корпуса: 3992 руб

5…60 °С 230 В внешний R10-3 3 000 ВА 16 А 75 × 75 × 38 мм PDF инструкция

Цвета корпуса: 2685 руб

5…40 °С 230 В внешний R10-3 3 000 ВА 16 А 75 × 75 × 35 мм PDF инструкция

Цвета корпуса: 2795 руб

5…40 °С 230 В внешний R10-3 3 000 ВА 16 А 75 × 75 × 35 мм PDF инструкция

Топ продаж Цвета корпуса: 2338 руб

5…40 °С 230 В внешний R10-3 3000 ВА 16 А 75 × 75 × 39 мм PDF инструкция

Цвета корпуса: 2448 руб

5…40 °С 230 В внешний R10-3 3000 ВА 16 А 75 × 75 × 39 мм PDF инструкция

Цвета корпуса: 2092 руб

10…40 °С 230 В внешний R10-3 3 000 ВА 16 А 75 × 75 × 43 мм PDF инструкция

Цвета корпуса: 2202 руб

10…40 °С 230 В внешний R10-3 3 000 ВА 16 А 75 × 75 × 43 мм PDF инструкция

Цвета корпуса: 1969 руб

10…40 °С 230 В внешний R10-3 3 000 ВА 16 А 75 × 75 × 43 мм PDF инструкция

Цвета корпуса: 2079 руб

10…40 °С 230 В внешний R10-3 3 000 ВА 16 А 75 × 75 × 43 мм PDF инструкция

3759 руб

−9…+99 °С 230 В два D18-4 в термоусадке 2 x 3000 ВА 2 x 16 А 80 × 90 × 54 мм PDF инструкция

Новинка 5434 руб

5…45 °С 230 В R10-4 7 000 ВА 32 А 70 × 85 × 53 мм PDF инструкция

2897 руб

5…40 °С 230 В R10-4 7 000 ВА 32 А 70 × 85 × 53 мм PDF инструкция

С этим читают

Датчик температуры воздуха для котла отопления

Подобные устройства актуальны для владельцев загородных домов, которым требуется полный контроль над работой всей отопительной системы, напрямую влияя на её «сердце» — котёл

Очень важно контролировать температурный режим в источнике и контурах. Именно для этих целей применяется измерительный датчик

В данном случае может применяться терморегулятор с датчиком температуры воды, позволяя отслеживать не только её изменение, но также увеличение объёма вследствие нагрева.

Внешний вид термостата для котла неважен, главное, чтобы он работал

Использование подобного устройства позволяет не только контролировать температурный режим работы котла, но также своевременно выявлять проблемы для их оперативного устранения.

Советы по выбору приборов

При покупке терморегулятора необходимо знать определенные нюансы, чтобы заплатить только за нужные функции и обеспечить долговечность работы напольной греющей системы и самого прибора.

При выборе терморегулятора стоит обратить внимание на качество пластикового корпуса. Если производитель экономит на этом, то стоит задуматься над надежностью внутренних компонентов. К таким особенностям выбора относят следующие правила:

К таким особенностям выбора относят следующие правила:

1. Для обогрева маленьких помещений подойдет недорогой механический или электронный терморегулятор с внутренним датчиком температуры воздуха.
2. Программируемый термостат рационально покупать при необходимости мультизонального контроля температуры, а также для экономии электроэнергии при ежедневном отсутствии жильцов дома в дневное время.
3. Терморегулятор должен соответствовать максимальной мощности нагревательных элементов с запасом 25-30% на случай работы при сниженном напряжении.
4. Для домов с деревянной внутренней отделкой подходят только накладные коробки терморегуляторов.

Также при выборе прибора необходимо учитывать его дизайнерское исполнение.

Существующий модельный ряд позволяет купить не только надежное оборудование, но и терморегулятор, который идеально впишется в интерьер комнаты.

Виды термореле

Обычный терморегулятор представляют собой небольшой электронный блок, устанавливаемый на стене в подходящем месте и присоединенный к источнику тепла проводами. На передней панели есть только регулятор температуры, это самая дешевая разновидность прибора.

Кроме нее, существуют и другие виды термореле:

• программируемые: ммеют жидкокристаллический дисплей, подключаются с помощью проводов либо используют беспроводную связь с котлом. Программа позволяет задать изменение температуры в определенные часы суток и по дням в течение недели;
• такой же прибор, только снабженный модулем GSM;
• автономный регулятор с питанием от собственной батареи;
• беспроводное термореле с выносным датчиком для управления процессом нагрева в зависимости от температуры окружающей среды.

Многофункциональные термореле, которые можно программировать, существенно экономят энергоносители. В те часы суток, когда дома никого нет, поддерживать высокую температуру в комнатах нет смысла. Зная рабочее расписание своей семьи, домовладелец всегда может запрограммировать реле температуры так, чтобы в определенные часы температура воздуха снижалась, а за час до прихода людей включался нагрев.

Бытовые терморегуляторы, укомплектованные GSM – модулем, способны обеспечить дистанционное управление котельной установкой посредством сотовой связи. Бюджетный вариант – отправка уведомлений и команд в виде SMS – сообщений с мобильного телефона. Продвинутые версии приборов имеют собственные приложения, устанавливаемые на смартфон.

Как регулируется температура водяной системы подогрева пола

Водяное отопление дома имеет несколько систем для каждой комнаты, иногда в одном помещении может быть два и более контура.

Контуры теплого пола

Каждая система и каждый контур должны регулироваться автономно. Осуществляется процесс через коллектор – устройство, к которому присоединяются входы и выходы всех контуров.

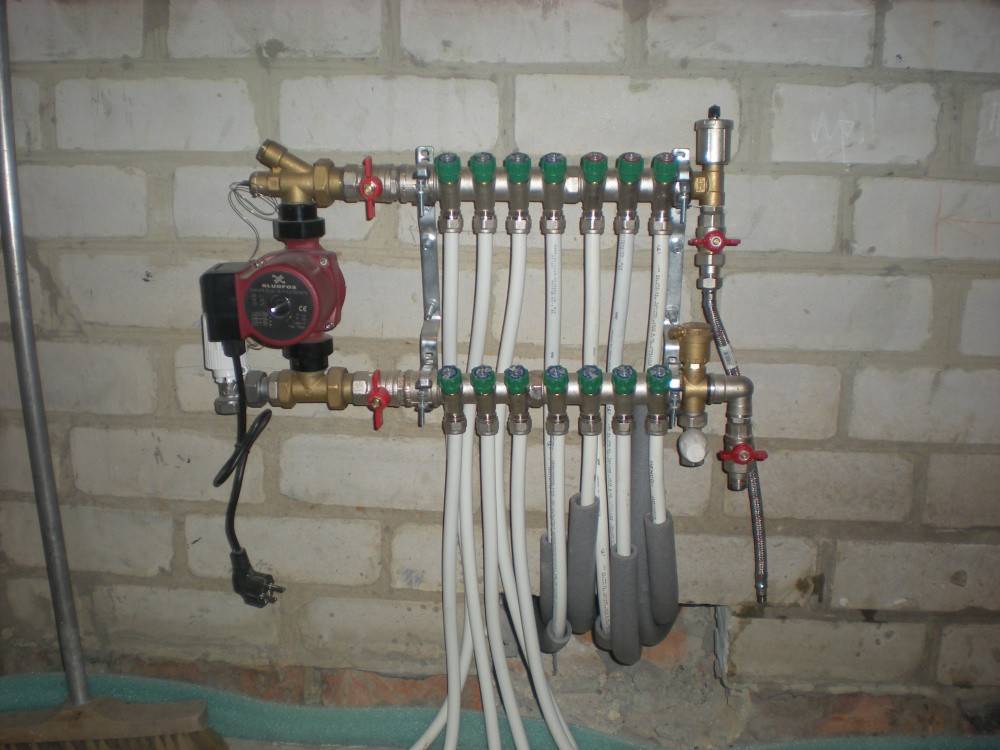

Коллектор теплого пола

Для подачи воды смонтирован насос, количество подаваемого теплоносителя регулируется различными вентилями. Для контроля показателей температуры имеются датчики, вентилями могут управлять сервоприводы.

В системе обязательно присутствует насос

Если датчик показывает уменьшение температуры пола, то количество теплой воды увеличивается и наоборот, при повышении температуры выше установленных параметров расходный объем воды уменьшается. Сервоприводы должны монтироваться на каждый контур отдельно и управляться датчиками. Термостаты выбора показателей нагрева устанавливаются в помещениях или в специальном общем щитке управления (если комнат много и требуется единый пульт управления).

Терморегулятор и сервопривод для водяного подогрева

Для регулировки температуры нужен коллектор, термостат и сервопривод

Применение термостатов и сервоприводов в терморегуляторах дает возможность полностью автоматизировать функционирование системы, отопление легко обслуживать, терморегуляторы в состоянии не только поддерживать значения температуры в заданных режимах, но и самостоятельно включать/выключать отопление в случае длительного отсутствия людей. Автоматика экономит до 30% энергоносителей без ухудшения условий пребывания в помещениях людей.

Инструкция по созданию устройства

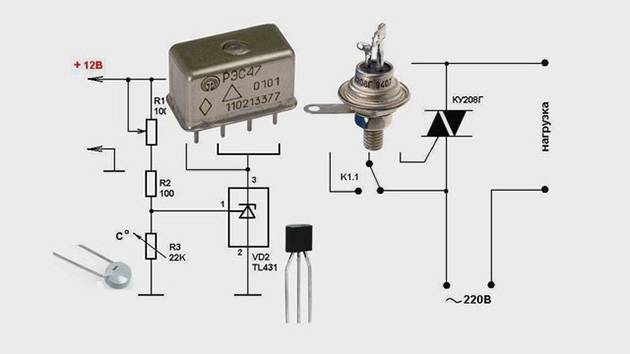

Схема для создания регулятора температуры своими руками

Чтобы изготовить своими руками термореле, нужно придерживаться следующей схемы:

1. Подготовительные работы. На плате размещают все необходимые элементы и производят пайку. Для этого запрещено использовать кислоту, способную привести к порче мелких деталей. Специалисты рекомендуют применять канифоль.
2. Протравка дорожек. Выполняют с учетом схемы устройства.
3. Проверка работоспособности контролера. Для выполнения данной операции применяют тестер.
4. Проверка работоспособности полупроводников. Измеряют полярность триодов, диодов и прочих элементов.

Настройка терморегулятора

Как уже говорилось, терморегулятор на базе датчика LM335 в настройке не нуждается. Достаточно знать напряжение, подаваемое потенциометром на прямой вход компаратора.

Измерить его можно при помощи вольтметра. Необходимое значение напряжения определяется по приведенной выше формуле.

Если нужно, к примеру, чтобы прибор срабатывал при температуре в 20 градусов, оно должно составлять 2,93 В.

Если в качестве термодатчика применяется какой-либо иной элемент, эталонное напряжение придется проверять опытным путем. Для этого необходимо воспользоваться цифровым термометром, например, ТМ-902С. Для точности настройки датчики термометра и терморегулятора можно соединить посредством изоленты, после чего их помещают в среду с различной температурой.

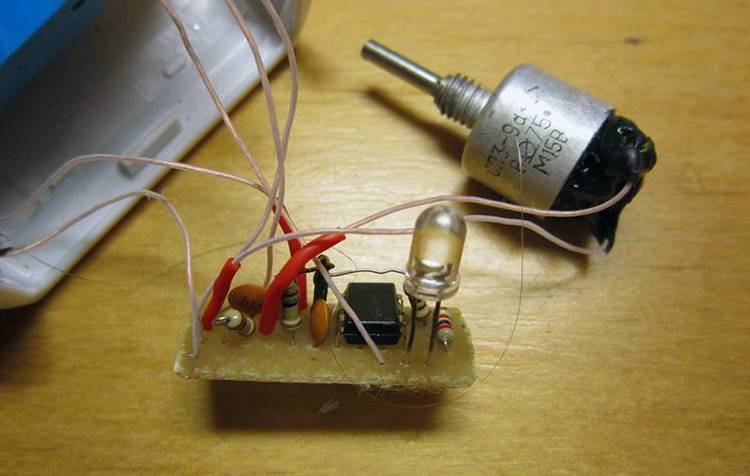

Терморегулятор из подручных материалов

Ручку потенциометра нужно плавно вращать, пока терморегулятор не сработает. В этот момент следует посмотреть на шкалу цифрового термометра и отображаемую на ней температуру нанести на шкалу терморегулятора. Можно определить крайние точки, например, для температуры в 8 и 40 градусов, а промежуточные значения отметить, разделив диапазон на равные части.

Если цифрового термометра под рукой не оказалось, крайние точки можно определять по воде с плавающим в ней льдом (0 градусов) или по кипящей воде (100 градусов).

Сталкиваясь с выбором обогревателя, люди обнаруживают, что типов приборов существует немало, но выбрать нужно один. Керамический обогреватель для дома — тонкости правильного выбора, обзор моделей и цен.

Нормы влажности воздуха и способы ее измерения представлены в этой теме.

Обзор и цена на термодатчики включения и выключение

Ассортимент терморегуляторов очень велик, соответственно и цена на них может значительно варьироваться. Но это не значит, что нужно покупать самый дешевый вариант и устанавливать его в систему. Более-менее качественное изделие не будет стоить меньше 2000 рублей, поэтому все, что стоит ниже – неликвид.

Если говорить о ценовой политике, то тут все зависит от типа прибора:

Механические термореле. Самый простой вариант такого вида будет стоить от 20 долларов, при этом, буквально уже к концу первого своего отопительного сезона, он себя окупит.

1. Программируемое термореле. Тут цены начинаются от 30 долларов. Из недостатков можно отметить наличие батареек, которые время от времени нужно не забывать менять.

Если говорить о ценах, то можно привести следующие популярные модели терморегуляторов на включение и выключение отопления:

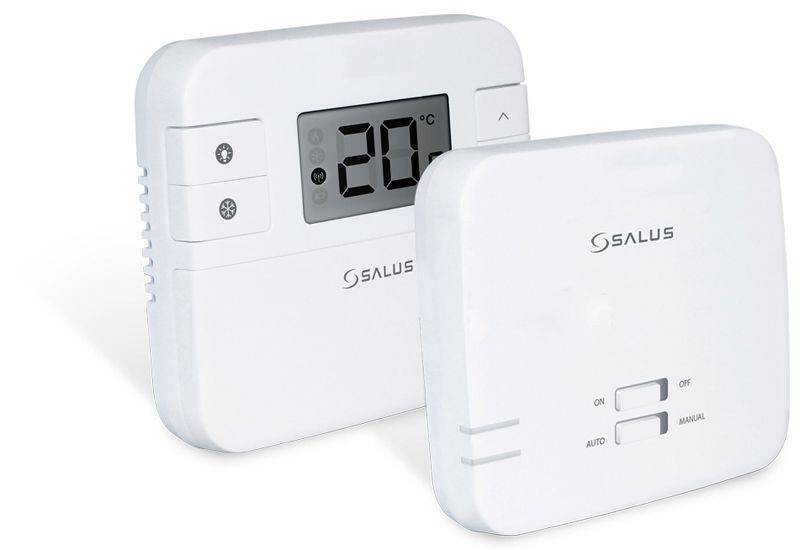

• Salus KL06RF – электронный тип, 14 000 рублей;
• Fantini Cosmi Therm C 16 – механический тип, 600 рублей;
•  Zoom WT 100RF – электронная беспроводная модель, 4000 рублей (самый оптимальный вариант для одноэтажных домов);
• Computherm Q7 RF – на радиоуправлении, 3500 рублей;
• RT-01B Ania (TRT01B) – электронный тип, 7100 рублей;
• • ELECTROLUX Thermotronic Basic ETB-16 – механический тип, 2200 рублей;

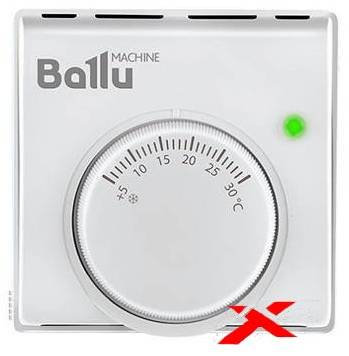

  • BALLU BMT-2 – механический тип, 800 рублей;
  • SPYHEAT SDF-418H – сенсорный электронный тип, 1400 рублей;
  • ELECTROLUX Thermotronic Avantgarde – электрический тип для систем с теплыми полами, 1100 рублей.

  Термореле может стоить и 12 000 рублей. Но толку от него будет мало, если его выбирали абы как и монтировали аналогично. Поэтому, следует тщательно изучать этот вопрос, а установку доверять профессионалам.

Технические параметры термодатчиков

Термореле могут быть регулируемые или настроенные на конкретные температурные параметры. Также некоторые приборы идут на отдельное размыкание\смыкание контактов и на одновременное выполнение этих действий.

Есть ряд технических параметров, с которыми стоит ознакомиться перед тем, как покупать такое устройство:

• температурный показатель на срабатывание – это те цифры, при достижении которых термореле произведет замыкание или размыкание контактов;
• температурный показатель возврата – при достижении этих цифр, прибор возвращается в исходное положение;
• дифференциал – это та разница, при которой устройство находится в состоянии «покоя», то есть от момента срабатывания до возврата;

• коммутируемый ток и напряжение – показатели «долговечности», поэтому, ориентируясь на параметры тока в домашней сети, нужно выбирать прибор с немного большим значением;
• сопротивление контактов;
• временной показатель срабатывания;
• погрешность – этот параметр может иметь отклонение в +- 10% от заявленной цифры.

Это основные моменты, которые имеют все термореле. Но в зависимости от модификации, они могут менять свое значение.

Виды термореле на включение и выключение

Обычный терморегулятор представляют собой небольшой электронный блок, устанавливаемый на стене в подходящем месте и присоединенный к источнику тепла проводами. На передней панели есть только регулятор температуры, это самая дешевая разновидность прибора.

Кроме нее, существуют и другие виды термореле:

• программируемые: имеют жидкокристаллический дисплей, подключаются с помощью проводов либо используют беспроводную связь с котлом. Программа позволяет задать изменение температуры в определенные часы суток и по дням в течение недели;
• такой же прибор, только снабженный модулем GSM;
• автономный регулятор с питанием от собственной батареи;
• беспроводное термореле с выносным датчиком для управления процессом нагрева в зависимости от температуры окружающей среды.

Примечание. Модель, где датчик расположен снаружи здания, обеспечивает погодозависимое регулирование работой котельной установки. Способ считается наиболее эффективным, так как источник тепла реагирует на изменение погодных условий еще до того, как они повлияют на температуру внутри здания.

Многофункциональные термореле, которые можно программировать, существенно экономят энергоносители. В те часы суток, когда дома никого нет, поддерживать высокую температуру в комнатах нет смысла. Зная рабочее расписание своей семьи, домовладелец всегда может запрограммировать реле температуры так, чтобы в определенные часы температура воздуха снижалась, а за час до прихода людей включался нагрев.

Бытовые терморегуляторы, укомплектованные GSM – модулем, способны обеспечить дистанционное управление котельной установкой посредством сотовой связи. Бюджетный вариант – отправка уведомлений и команд в виде SMS – сообщений с мобильного телефона. Продвинутые версии приборов имеют собственные приложения, устанавливаемые на смартфон.

Терморегулятор своими руками

Можно собрать простой терморегулятор своими руками. В такой схеме чаще всего применяется компаратор под управлением датчика наружной температуры и с клапаном подачи горячей жидкости. Рабочий диапазон терморегулятора от 5º до 30ºС с небольшими отклонениями (около 3ºС).

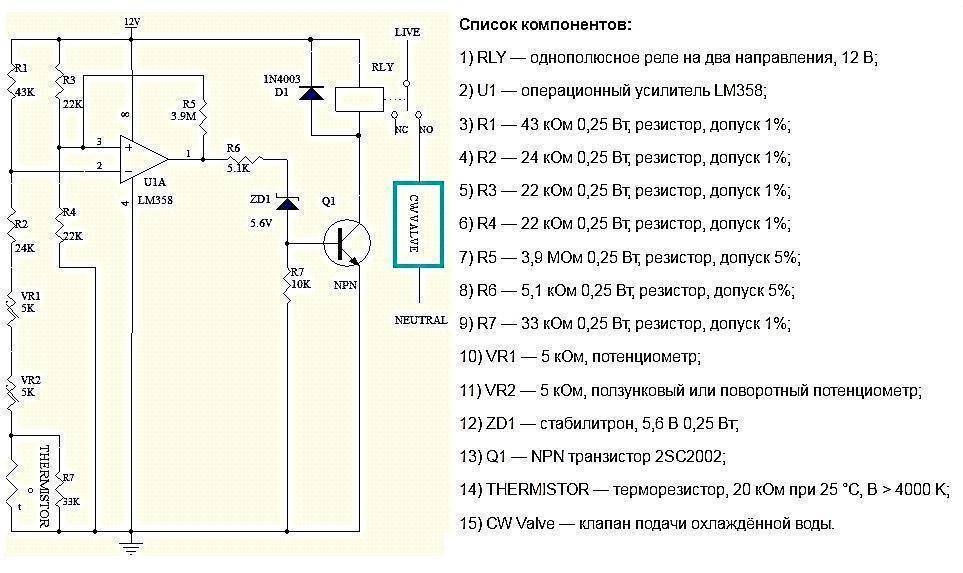

Описание схемы

Чтобы полнее представить, как работает комнатный терморегулятор, рассмотрим пример, на котором показана принципиальная схема терморегулятора, с помощью которой при наличии соответствующих навыков можно собрать терморегулятор самостоятельно.

Для повышения чувствительности уровня сигнала входной интенсивности тока (3) и датчика температуры внутри комнат (2) применен усилитель lm358. В схему включен терморезистор NTC с отрицательным температурным коэффициентом. Его сопротивление напрямую зависит от температуры: сопротивление падает, когда она возрастает и наоборот. Показания терморезистора при 25ºС в пределах 20 кОм. То есть, стоит подняться теплу в комнате, как тут же упадет сопротивление, и уровень сигнала на выходе электронного усилителя lm358 также поднимется. К работе подключается транзистор Q1 и реле, которое переводит клеммы переключателя до положения NO, открывая клапан, который до этого перекрыл движение жидкости. Теперь вода будет идти по каналам системы отопления, пока температура снова не достигнет заданного показания на датчике температуры.

Такой самодельный управляемый терморегулятор работает с помощью резистора R5, который и выдерживает гистерезис в 2º. Этот элемент нужен для удаления вибрации реле, когда идет анализ температуры. Более точную калибровку выполняют переменным резистором VR1. Необходимо установить терморегулятор, когда в помещении будет температура 25ºС. Меняя положение резистора VR1, необходимо уловить тот момент, когда реле включится. Надо добавить, что параметры реле должны соответствовать мощности клапана, управляющего подачей воды.

Такое устройство требует источника питания с постоянным напряжением 12 В. Можно приобрести такой блок питания в магазине или собрать самому.

Виды датчиков для измерения температуры

Датчик температуры воздуха в помещении может иметь различное конструктивное исполнение, определяющее порядок его работы, срок службы и стоимость. Прежде чем отдать предпочтение определённому варианту, стоит ознакомиться с существующими.

Датчики бывают разного вида

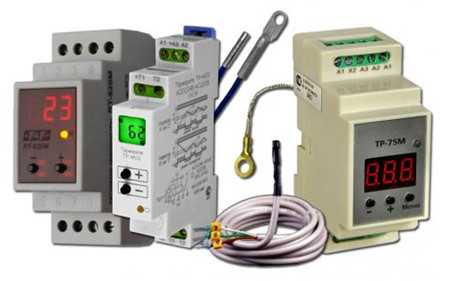

Выносные датчики температуры

Большинство терморегуляторов оснащается встроенными датчиками, позволяющими определить температуру воздуха непосредственно в той комнате, где установлено отопительное оборудование. Используя терморегуляторы с выносным датчиком температуры воздуха, можно определить температуру за пределами помещения, в котором находится блок управления. При этом прибор выполняет ту же функцию – принимает данные, чтобы отрегулировать степень нагрева воздуха.

Чаще всего терморегуляторы с выносными датчиками устанавливают непосредственно около котла, а для чувствительного элемента выбирают место в отапливаемой комнате. Возможна также установка за пределами дома, чтобы адаптировать системы отопления под внешние условия. В этом случае они выступают в качестве дополнительных индикаторов, а основными являются устройства, располагающиеся внутри.

Приборы с выносными датчиками позволяют измерить температуру воздуха на расстоянии

Электронные датчики температуры

Электронные приборы комплектуются полупроводниковыми деталями, с помощью которых измеряется изменение температуры. Позволяют автоматизировать процесс. Электронные датчики температуры устанавливаются на котлы и другое отопительное оборудование. Отличаются широкими функциональными возможностями.

Бывают с открытой и закрытой системой управления. Первый тип имеет большой набор функций. Такие устройства можно программировать, выполняя тонкую настройку. Однако сложное конструктивное исполнение предъявляет определённые требования к знаниям потребителя.

Датчики с закрытой системой работают по строго заданному алгоритму. Возможно изменение ограниченного числа программ и настроек. Благодаря простоте обслуживания их чаще всего приобретают для оснащения бытовых систем. Для питания датчиков необходим электрический ток. Их подключают к розетке, устанавливают на дин-рейку либо используют батарейки.

Управление электронными моделями осуществляется за счёт использования специальных кнопок либо сенсорной панели. С их помощью пользователь может изменить температурные настройки. На мониторах дополнительно отражается дата и время.

Современные устройства способны работать в режиме дня/ночи, выходных дней/будней. Возможно наличие других функций, увеличивающих стоимость терморегулятора. Перед покупкой стоит сопоставить потребность в перечисленных возможностях с затратами на приобретение конкретной модели.

Электронные модели способны работать в различных режимах

Прочие

Термореле с выносным датчиком температуры принято делить на различные виды в зависимости от используемого при изготовлении материала, функционалу, особенностям монтажа. Способ контроля температуры позволяет разделить прибор на устройства:

• с контролем по датчику воздуха;
• с контролем по датчику пола;
• комбинированные. Учитывают данные от различных источников.

Первый тип получил наибольшее распространение, если требуется автоматизировать работу отопительного котла или батареи отопления. Второй актуален при устройстве системы «тёплый пол», что значительно сокращает возможную область использования.

В зависимости от используемого материала датчики могут быть:

• биметаллическими, при изготовлении которых используется упрочнённая пластмасса;
• электронными термисторами;
• электронными термопарами.

В качестве терморегулятора для отопительного оборудования используются два последних вида. Могут быть механическими и электронными. В основу работы механических приборов положен принцип изменения объёма биметаллических пластин с последующей передачей данных блоку управления.

Механические приборы обладают некоторой инертностью

Применение регуляторов и датчиков температуры

Устройства устанавливаются как в жилых комнатах, так и в производственных помещениях. Если существует необходимость в регуляции работы теплого пола, можно купить прибор, снабженный двумя датчиками, один из которых монтируется на поверхность пола (будучи заточенным под считывание данных с твердых поверхностей), а другой – помещается на стену и работает с температурой воздуха. Терморегуляторы применяются и в бытовых приборах, работающих с температурными перепадами, а также в производстве автомобилей.

Без применения устройств контроля температуры не будет возможным слаженное функционирование систем и приборов, работающих с температурными перепадами

При выборе прибора нужно обращать внимание на то, насколько его конструкция и настройки подходят системе, в которой ему придется работать

Реле на DIN-рейку

Модули, собираемые на DIN-рейку, теперь окончательно вытеснили старый щитовой монтаж оборудования в шкафах, очень неудобный для обслуживания и ремонта. Защелкивание на рейку занимает секунды. Провода прокладываются в кабельных лотках в пределах шкафа и зажимаются винтовыми клеммами в точках подключения при их полной доступности для монтажа и освещенности.

Таким способом собирается электротехническое оборудование промышленного, коммунального и бытового назначения. Не составляют исключение и термореле, которые тоже выпускают в корпусе под крепление на DIN-рейку.

Термореле в корпусе для DIN-рейки

При установке в шкаф или бокс исчезает необходимость портить стены и внешний вид помещений. Датчики реле выводятся в контролируемую зону, а сами реле стоят с остальным оборудованием в шкафу.

Прочие типы датчиков

Существует ещё два основных вида датчиков для измерения температуры воздуха или среды. Один из них – это акустические устройства, принцип работы которых состоит в установлении разницы скорости звука при разных показателях температуры. Второй тип бесконтактного термодатчика – пирометр или тепловизор. Его принцип заключается в определении инфракрасного тепла, исходящего от нагретого тела. Подобным способом удаётся получить искомое значение без непосредственного приближения к среде измерений.

Электронная начинка обеспечивает большую вариативность функций терморегуляторов с выносным датчиком

Преимущества и недостатки терморегуляторов с выносными датчиками

Прежде чем купить терморегулятор с датчиком температуры воздуха, следует узнать, какими положительными и отрицательными сторонами обладают подобные устройства. Сразу стоит отметить, что преимуществ больше.

В первую очередь, использование подобного типа позволяет максимально точно определять необходимые показатели температуры, что позволяет эффективно контролировать микроклиматические условия.

Терморегулятор при правильной настройке может стать составной частью «умного дома»

Во-вторых, наличие выносного датчика позволяет устанавливать его в любом удобном месте, там, где закрепление иного устройства контроля не позволит получать достоверные данные.

Терморегуляторы, оснащённые выносными датчиками, благодаря наличию встроенной электроники, практически лишены ошибок в показаниях.

Но это свойство влечёт за собой главный недостаток – подверженность перепадам напряжения, которые могут вызвать сбой программы или выход устройства из строя, особенно, при резких скачках электричества.

Использование

На текущий момент пользуются популярностью погружные датчики VSP для измерений температур вентиляции, отопления и кондиционирования. Большую популярно VSP приносит длительный стаж пребывания на отечественном рынке, а также тот факт что это измеритель Российского производства.

Отсюда же вытекает, что все факторы способные повлиять на их работу, на просторах страны – учтены. Дефекты устранены. Приятным дополнением является и тот факт, что VSP намного дешевле большинства конкурентов в своем сегменте.

Для наглядного примера рассмотрим основные технические данные VSP-3:

• материал гильзы – нержавеющая сталь;
• диапазон подключения от минус 5 до плюс 180 градусов;
• исправная работа при влажности до 95%;
• сопротивление изоляции больше 100Мом при 20 градусах Цельсия;
• класс защиты IP54;
• длина кабеля 1.5 метра;
• резьба крепления – G1/2”;
• тип подключения двух проводной клеммный.

VSP-3

Заключение

Термореле — терморегулятор, реле температуры, термостат, синонимы устройства. Развиваясь от простых электромеханических, с биметаллической пластиной или сильфоном, до современных цифровых устройств термореле претерпели большие улучшения показателей в сторону точности и надежности. При этом их цена остается невысокой, доступной для потребителей, а сами устройства — необходимыми для бытового кондиционирования, микроклимата, кухонной техники и тепличного хозяйства.

Перед приобретением термореле желательно ознакомиться с перечисленными здесь параметрами, чтобы выбрать подходящее устройство, а также учитывать особенности купленного прибора для надежной и долговечной работы. И еще надо помнить, что термореле – управляющий прибор, исправность которого влияет на другое оборудование или имущество, и оно должно быть всегда работоспособно и исправно.
