Примыкание мягкой кровли
Здесь также существует несколько способов, да и без использования защитного фартука часто не обойтись, но технология устройства будет более сложной.
В большинстве случаев используется сравнительно небольшой заход рулонного материала на стену. Исключение составляет лишь примыкание к низким парапетам, которое мы очень подробно рассмотрели в одной из наших статей. В остальных случаях достаточно лишь 150-200 мм. Сама стена или труба промазываются клеем, например, К-36.

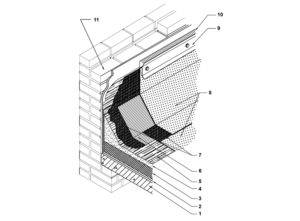

Мягкая кровля в месте стыка со стеной усиливается треугольным бруском из дерева или специального материала, и имеет несколько слоев. Обычно это подкладочный ковер, основной материал и усиление, которое начинается за несколько десятков сантиметров до стены. Когда выполняется узел примыкания кровли к вентшахте, также требуется выполнение защитного фартука. Он фиксируется дюбелями и находится над верхним краем ендовного ковра. Обычно данная технология используется для создания утепленной кровли.

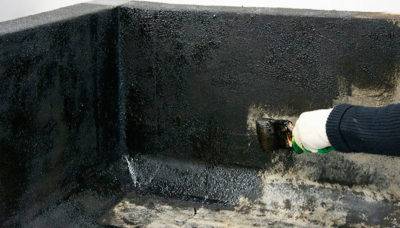

Есть еще один метод, называемый флэшингом. Суть его заключается в том, что используется армирующий слой, представленный геотекстилем, и битумная мастика, наносимая поверх и под него. Такой способ подходит для разных поверхностей и может использоваться даже неспециалистом. Нужно лишь перед началом работ удалить весь мусор, а с рубероида, попадающего под слой геотекстиля, очистить защитную посыпку. Различные мембранные материалы очищаются от пыли, затем выполняется обезжиривание, а кирпичная кладка штукатурится.
В этой статье приведены подробные рекомендации, позволяющие понять, как выполняются работы при устройстве примыканий, а также есть ряд практических рекомендаций. Более того, мы даже рассмотрели наиболее опасный с точки зрения выполнения его на скатной крыше процесс – штробление. При наличии определенных навыков и используя информацию, приведенную на нашем сайте, вы сможете даже самостоятельно решить большинство проблем, возникающих при обустройстве крыши. Если же навыков у вас нет, то лучшим выходом будет обратиться к специалистам, поскольку затраты в этом случае будут меньше, а результата они достигнут за куда более короткий промежуток времени.
Жидкая резина
Еще один надежный вариант. По сути, это мастика на основе битумно-полимерных компонентов. А точнее не мастика, а эмульсия на водной основе. Ее наносят вручную или пульверизатором. Она тут же затвердевает, превращаясь в прочное покрытие. Обладает эмульсия высокой эластичностью, и по виду очень похожа на резиновое основание. Отсюда, в принципе, и название материала.
Сам узел примыкание эмульсией не обрабатывают. Обычно ее наносят в виде кровельного материала, при этом сразу нанося на стену, создавая единое гидроизолирующее покрытие. На фото ниже показано, как наносят материал на плоскую крышу дома с помощью пульверизатора.

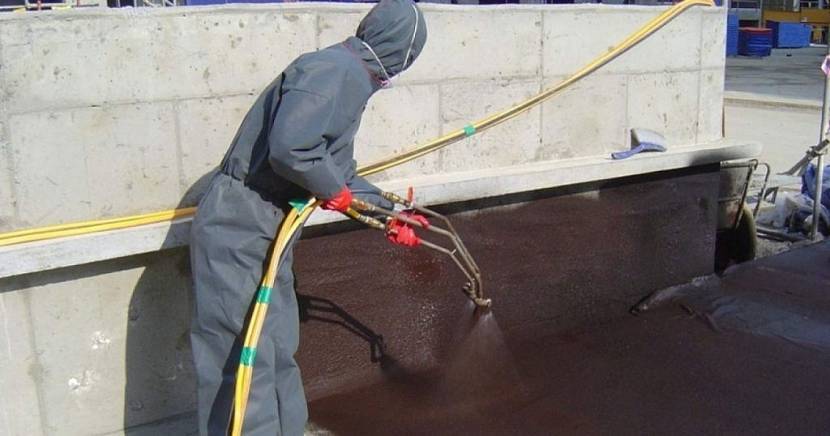

Нанесение на крышу жидкой резиныИсточник izostop.ru.com
Характеристика наплавляемых материалов
Технология укладки рулонным материалов методом наплавления – технологически сложный процесс, для выполнения которого используется специальное оборудование. Наплавляемые гидроизоляционные покрытия отличаются от других способом фиксации к основанию, которое осуществляется за счет нагревания нижнего слоя из легкоплавкого битума. Использование рулонных материалов для гидроизоляции крыши позволяет получить практически монолитное, герметичное и погодоустойчивое покрытие, которое прослужит 10-25 лет. Направляемая кровля по сравнению с другими вариантами перекрытия обладает следующими преимуществами:
- Герметичность финишного слоя кровли. Благодаря особой технологии укладки мягкой кровли методом наплавления, швы между слоями материалов не совпадают, потому покрытие получается герметичным.
- Высокая степень теплоизоляции и шумоподавляющей способности. Наплавляемые рулонные покрытия предотвращают теплопотери через поверхности кровли, а также снижают уровень шума во время дождя, града, ветра.
- Долговечность. Качественные рулонные покрытия на основе стекловолокна и модифицированного битума служат более 20 лет без растрескивания и повреждений.
Обратите внимание! Единственным недостатком наплавляемых покрытий считается высокая воспламеняемость таких материалов, а также использование для укладки пожароопасного газового оборудования
Отделка дымохода: выбор материалов
В число негативных факторов, влияющих на дымоход, входят
- атмосферные влияния (ветер, осадки, ультрафиолетовое излучение);
- перепад температур окружающей среды;
- высокие температурные рабочие нагрузки.
Из-за разницы между температурой рабочей трубы и температурой воздуха в дымоходе образуется конденсат, который провоцирует разрушение трубы в процессе горения печного топлива
. Чтобы избежать образования конденсата и обезопасить трубу от внешних воздействий, требуется предусмотреть надежное утепление дымохода за счет облицовки.
Для обшивки выступающей части трубы используются различные материалы. При выборе следует учитывать
- устойчивость к внешним факторам, износостойкость;
- внешний вид и цветовую гамму (соответствие кровельному покрытию или отделке стен здания).
Обшивку дымохода рекомендуется выполнить до укладки кровельного материала, чтобы избежать повреждения или загрязнения покрытия крыши.
Отделка дымохода на крыше чаще всего выполняется с использованием
- клинкерного кирпича или плитка;
- штукатурки;
- цементно-волокнистых плит;
- кровельного материала (профнастил, сланец).
Характеристики отделочных материалов
Клинкерный кирпич или плитка – практичный вариант отделки дымоходной трубы, поскольку на таком материале не заметна грязь. К преимуществам клинкерных материалов также относится эстетичность кладки, такой дымоход прекрасно сочетается с кровельным покрытием любого типа. Стоит отметить устойчивость плитки и кирпича к погодным условиям, перепадам температур, а также прочность материала. Для облицовки дымохода применяется исключительно полнотелый клинкерный кирпич, уложенный на раствор для клинкера, для затирки швов применяются особые составы. Тонкая, легкая клинкерная плитка обычно применяется для облицовки высоких труб.
Отделка дымохода на крыше при помощи штукатурки характеризуется
- доступной стоимостью;
- простым монтажом;
- универсальностью (подходит к любым кровельным покрытиям);
- возможностью реализовывать любые цветовые решения (штукатурка может быть окрашена силиконовой краской).
Штукатурка труб выполняется по той же технологии, что и отделка фасадных стен. Может использоваться традиционный цементный или известково-цементный раствор, но более долговечным вариантом является применение минеральной, силиконовой, силикатной или акриловой штукатурки. Окрашивание высохшей поверхности повышает износостойкость и долговечность отделки.
Цементно-волокнистые плиты малого формата прочны, устойчивы к воздействию ультрафиолета, влаги, температурным колебаниям, имеют небольшой вес. Это экологически чистый, негорючий материал. Для облицовки дымохода можно применять гладкие или структурированные плиты, в продаже представлен материал в широкой цветовой гамме.
Если для покрытия кровли используется сланец, облицовка дымохода на крыше обычно выполняется из этого же материала. Сланцевые плиты могут иметь форму дуги, чешуи, прямоугольника или восьмиугольника. Цвет этого натурального материала зависит от месторождения. Обычно это графитный, зеленый или пурпурный цвет.
Достаточно простой и бюджетный вариант отделки трубы – использование профнастила. Он применяется, если покрытие кровли выполнено из того же материала. Труба, отделанная в цвет крыши, выглядит эстетически привлекательно.
Изготовленные в заводских условиях, элементы дымохода для прохода крыши имеют эстетичный вид и достаточно просты в монтаже. Они оснащены стальным дымоходным каналом и могут иметь готовую внешнюю облицовку из какого-либо материала, или быть подготовленными под самостоятельную отделку, чтобы дымоход внешне гармонировал с кровлей. Модульная стальная конструкция дополнительно не отделывается, ее достаточно смонтировать в месте прохода через кровельный пирог.
Пожаробезопасность
Деревянная стропильная система и некоторые слои кровельного пирога (гидроизоляция, пароизоляция) не выдерживают нагрева и могут воспламениться либо оплавиться. Безопасность элементов системы, не отличающихся огнестойкостью, обеспечивается за счет монтажа специального короба по периметру отверстия в кровле.
Короб монтируют из деревянного бруска, он должен располагаться вровень с обрешеткой, с внешней стороны крыши. По периметру короба с внешней стороны закрепляются края парогидроизоляции – ковра из рубероида или иного гидроизоляционного материала, а также края пароизоляционной мембраны со стороны помещения, если речь идет об утепленной кровле. В обоих случаях делают крестообразный надрез полотнища и подворачивают внутрь треугольные фрагменты материала. Для крепления используются гвозди с широкими шляпками или скобы, а герметик или клеевая лента позволяют добиться герметичности примыкания материалов по периметру деревянного короба.
Проход через крышу печной трубы предусматривает термоизоляцию дымохода базальтовой ватой или другими негорючими материалами. По возможности между слоем утеплителя и самим дымоходом оставляют воздушный зазор шириной 5–7 см.
Если монтаж дымохода предусматривает использование специального элемента – проходки, при его выборе в первую очередь убедитесь, что элемент выполнен из материала, устойчивого к температурным перепадам.
Как организовать дымоход на крыше общая схема
При установке трубы нельзя забывать, что она представляет собой потенциальную причину пожара. Поэтому для ее изготовления выбирается трехслойная система, где предусмотрено качественное утепление. То есть между внешней и внутренней трубой должен присутствовать слой утеплителя.
Устройство современной кровли предполагает использование самых разных материалов, ведь она состоит не только из кровельного материала. Нужны пиломатериалы для сооружения несущей конструкции, стропил и обрешетки, утеплители для обеспечения теплоизоляции, а также гидро- и пароизоляционные пленки, являющиеся обязательными слоями «пирога» кровли.
Среди перечисленных материалов есть и довольно восприимчивые к возгоранию. Вот почему грамотная организация дымохода – залог защиты и пожаробезопасности дома.
Совет
Учитывая важность обеспечения безопасности проживания в доме, рекомендуется покупать комплектующие и материалы для организации дымохода в спецмагазинах, где можно проверить имеющиеся сертификаты качества
Уязвимость узлов примыкания
Примыкание кровли к кирпичной или монолитной стене представляет собой достаточно уязвимое место. Как раз здесь собирается занесенный воздушными потоками сор. В нем очень часто содержится большое количество воды, которая пагубно влияет на площадь соприкосновения, выводя из строя гидроизоляционный и кровельный стройматериал.
Это происходит из-за регулярных замерзаний и оттаиваний воды, что сначала ведет к деформации материала, а затем к его порче. Также в холодную пору года возле стеновых конструкций собираются снежные массы, которые способствуют образованию протечек.
Герметизация примыкания кровли и стеновых конструкций – очень важный процесс, поэтому решением этого вопроса занимаются еще на этапе составления проектной документации. Например, если планируется возведения здания из кирпича, то проектом может предусматриваться специальный козырек длиной в полкирпича, который сможет закрыть будущий стык крыши и стеновой конструкции.
Примыкание кровли из черепицы к стене
Также на этапе кладке кирпича строители могут оставить специальную выемку, в которую в последнюю очередь заводится лист кровельного материала.
Важно знать! Как герметизация, так и утепление примыкания проводится с использованием различных стройматериалов и технологий. Для каждого типа кровельного покрытия существует отдельная методика.. В современном мире принято условно делить все стыки на следующие виды:
В современном мире принято условно делить все стыки на следующие виды:
- боковой;
- верхний.
И в первом, и во втором варианте допустимо использование стыковых элементов ВС-1 и ПС-2.
Примыкание рулонной кровли
Примыкание мягкой кровли к стене может выполняться по различным технологиям. Традиционно рулонный материал укладывается с заходом на вертикальную поверхность, где он крепится при помощи рейки. Данный способ монтажа может использоваться при обустройстве не только плоских, но и скатных кровель.
Чтобы обеспечить надежность узла примыкания рубероид должен быть уложен с заходом на стену на высоту в 10-20 см. Деревянная рейка, прижимающая рулонный материал, крепится при помощи дюбелей. Стык рейки со стеной следует качественно обработать силиконовым герметиком. Слабым местом данной конструкции является полость под рубероидом в углу, образованном плоскостями крыши и стены. Кровельное покрытие может случайно повредиться при выполнении ремонтных работ или при очистке крыши от снега. Чтобы избежать такой ситуации, угол заполняется треугольным бруском либо дополнительным слоем теплоизоляции .
Может быть использована конструкция, состоящая из листа ватного изолятора и прямоугольного бруска небольшого сечения, установленного в месте примыкания под утеплителем. Получившийся валик предохраняет рубероид от случайного прорыва и позволяет дополнительно утеплить примыкание.
При монтаже утепленной кровли вместе с финишным покрытием на стену заводятся все слои, входящие в состав кровельного пирога, за исключением утеплителя.
Метод флэшинга
Устройство примыкания кровли к стене методом флэшинга является современным, удобным в использовании вариантом обустройства мягкой кровли. Технология работ подразумевает нанесение эластичной гидрофобной мастики, армирование стыка слоем геотекстиля и повторное нанесение мастичного слоя.
Временной интервал между нанесением слоев мастики должен составлять от 3 до 24 часов, не более.
При правильном монтаже выполненный таким методом узел примыкания отличается :
- абсолютной герметичностью;
- эластичностью;
- устойчивостью к внешним воздействиям;
- устойчивостью к перепадам температур;
- надежностью и долговечностью.
Метод флэшинга позволяет обустраивать примыкания рулонных кровель всех типов к стенам, выполненным из различных материалов. Технология работ требует качественной подготовки поверхностей, на которые будет наноситься гидроизоляционный материал. В первую очередь, кровля очищается от мусора, грязи и пыли.
Если финишное покрытие крыши представляет собой рубероид с минеральной посыпкой, то гранулы следует тщательно счистить по всей длине примыкания сплошной полосой, на которую будет наноситься мастика. В противном случае невозможно обеспечить максимально качественное сцепление гидроизоляции с кровельным покрытием. Синтетические мембранные материалы следует не только очистить от пыли, но и обезжирить места контакта с мастикой.
В случае, когда выполняется примыкание кровли к кирпичной стене, следует обратить внимание на качество кладки. Если кирпичная поверхность очень неровная, имеет разрушения, рекомендуется ее оштукатурить
Работы по гидроизоляции стыка с кровлей можно проводить только после полного высыхания штукатурного слоя. Перед нанесением мастичного материала поверхность рекомендуется обработать соответствующей грунтовкой.
Если выполняется примыкание плоской кровли к стене из железобетона, необходимо удостовериться, что в ней отсутствуют трещины и сколы. При обнаружении таковых требуется заполнить их строительным герметиком. Все выступающие неровности необходимо тщательно удалить. Затем бетонная поверхность обрабатывается праймером (грунтовкой) на битумной основе. Это снизит впитываемость материала, повысит адгезию мастики к вертикальной бетонной поверхности.
Поверх готового примыкания, выполненного методом флэшинга, можно наложить слой мастики под цвет кровельного покрытия, что сделает внешний вид крыши более эстетичным.
Кровельные примыкания к стенам и другим конструкциям считаются потенциально опасными участками. Неграмотное обустройство, нарушение технологии монтажа неизбежно ведет к разрушению гидроизоляционного слоя и попаданию влаги в подкровельное пространство. Накопление влаги ватными утеплителями существенно снижает их теплоизоляционные характеристики. Кроме того, влага провоцирует загнивание деревянных элементов каркаса крыши, в результате чего в дальнейшем придется затратить значительные средства на ремонт стропильной системы с демонтажем кровельного покрытия.
Современные материалы и технологии
Материалы нового поколения в значительной мере упрощают устройство точек примыкания труб с кровлей наклонного типа. Они снижают трудоемкость процесса и повышают надежность кровельных примыканий.
Готовая гофрированная эластичная манжета, изготавливаемая на основе термостойкого силиконового материала, сохраняет свои технические свойства в температурном режиме от минус 50 до плюс 350 градусов. Она может выдержать большие снеговые нагрузки, характерные для большинства российских регионов.
Манжета обладает клеевой основой, ее монтаж не составляет особого труда. В результате получается надежно загерметизированное примыкание. Срок эксплуатации манжеты – примерно 15 лет.
Можно обойтись и без манжеты: устроить примыкание при помощи самоклеящихся полос из гофрированного металла. Их ширина составляет 280–300 мм, а длина – 5 м. Изготавливаются они из свинцовой фольги или алюминия с нанесенным слоем клея. В верхней части полосы закрепляются на трубе при помощи металлического хомута.
С их помощью можно проводить герметизацию очень сложных соединений на кровле. Срок их эксплуатации составляет примерно 20 лет.
Материал выдерживает температуру от минус 50 до плюс 100 градусов. Верхняя кромка должна быть дополнительно прикреплена к стене при помощи особой планки, называемой планкой Бака. При этом штрабу выполнять не нужно.
При помощи материалов нового поколения можно устраивать примыкания кровель разного типа и к другим деталям: мансардным и слуховым окнам, вентиляционным трубам разного сечения, фронтонам.
Технология монтажа
Установка планок примыкания достаточно простой процесс, который требует тщательного следования инструкциям и точности. Для гидроизоляции мет проходов труб чрез поверхность крыши из металлической черепицы и профнастила используют конструкцию, которая имеет 2 части – нижнюю и верхнюю.
Процесс установки выполняется в следующей очередности:
- Перед укладкой кровельного материала устанавливают внутренний фактор, состоящий из 4 отдельных уголков.
- Сначала оформляется верхний край примыкания, то есть планка, расположенная под трубой. Затем с помощью саморезов внахлест фиксируют торцевые планки. В последнюю очередь устанавливается деталь, расположенная над трубой, то есть выполняется монтаж нижней планки примыкания кровли.
- Нижними крепежными полочками уголки с помощью саморезов прикрепляются к обрешетке, а верхними прижимаются к вертикальной поверхности трубы или стены.
- Все стыки рекомендуется хорошенько пройти огнестойким герметиком на влагостойкой основе, чтобы улучшить гидроизоляцию.
- После этого происходит укладка кровельного покрытия.
- Когда кровельное покрытие уложено, выполняют монтаж верхнего фартука, также со всех стороны в том же порядке, фиксируя его элементы. Верхние планки примыкания в отличии от нижних представляют собой ровный уголок без загибов краев панки.
Технология монтажа
Как защитить деревянную основу от горячей печной трубы
Как вы помните, согласно нормативам СНиП 41-03-01-2003 минимальное расстояние от печной трубы до любых деревянных конструкций стартует от 140 мм. Наиболее «продвинутыми» в этом отношении считаются сэндвич элементы, но и там утеплитель имеет максимальную толщину всего 100 мм.
Делаем вывод, все печные трубы при прохождении через конструкции деревянной кровли или деревянное межэтажное перекрытие нужно защищать.
Проход трубы через потолок бани является наиболее яркой иллюстрацией к данной теме, так как бани в нашей великой державе, как правило, делаются из дерева. К этому еще стоит добавить, что температура в банных печах зачастую выше, чем в обычных.
При обустройстве таких переходов можно пойти двумя путями, купить специальный переходной блок или сделать все своими руками.
Сейчас промышленность выпускает разнообразные потолочные проходные узлы (ППУ). В дорогих конструкциях подобного плана предусмотрен специальный усиленный короб, который идет вместе с утеплителем, наполнителем и прочей фурнитурой. Но сколько я сталкивался, наш человек не желает платить деньги за такие удобства и в этом, я с ним солидарен.
Дело в том, что сама по себе конструкция не особенно сложная и здесь, как это часто у нас бывает, дешевле купить все по отдельности. Сначала я расскажу, как выглядит классическая инструкция для такого обустройства, а затем поведаю, как я делал переход трубы через потолок бани своими руками:
- Практически на любом строительном рынке сейчас можно найти специальные металлические короба с уже готовым вырезанным под определенный диаметр дымохода отверстием;
- В горизонтальной пластине такого короба, которая одновременно является частью потолка, по периметру делаются крепежные отверстия под саморезы. Но сразу конструкцию на «голый» деревянный потолок крепить нельзя. Ее края нужно предварительно обложить не горючим теплоизолятором. Чаще всего для этих целей используется асбестовое полотно;
- Габариты вертикальных стенок короба подбираются аналогично с таким расчетом, чтобы между ними и проходным отверстием можно было закрепить асбестовое полотно;
- Изнутри вертикальные стенки короба положено обкладывать фольгированной базальтовой ватой толщиной 30 – 50 мм, стоит она конечно дороже чем обычная, но такова инструкция;
- Абсолютно четко без малейшего зазора подобрать отверстия в коробе под печную трубу практически нереально, хотя бы небольшой зазор, но все же будет. Вот его положено замазать жаропрочным герметиком;
- Далее пространство между фольгированной базальтовой ватой и печной трубой заполняется керамзитом или такой же ватой, только мягкой и без покрытия. Для нежилого чердачного перекрытия этого хватит, но если баня мансардного типа, а на втором этаже есть комната отдыха, то короб сверху нужно накрыть плитой из минерита (жаропрочный и более безопасный аналог асбеста) или такой же пластиной из нержавейки.
Теперь, как я и обещал, расскажу о собственном опыте обустройства такого перехода. Баня делалась давно, и тогда этих удобных приспособлений попросту не было. Сэндвич конструкции на тот момент стоили баснословных денег, поэтому в качестве дымохода была установлена бесхозная чугунная труба.
Квадратное отверстие в деревянном перекрытии было вырезано с таки расчетом, чтобы во все стороны между дымоходом и древесиной было не менее 250 мм. На вертикальные стенки ниши я сразу набил асбестовое полотно.
Снизу был подшит трехмиллиметровый лист нержавейки. Хотел подшить десятимиллиметровую асбоцементную плиту, но побоялся, что она лопнет от температуры, хотя сосед подшил и стоит до сих пор.
Трубу в коробе я обернул асбестовым полотном и поверх него законопатил зазор глиной. А сверху все это хозяйство засыпал керамзитом среднего диаметра. На втором этаже бани я решил сделать комнату отдыха, но второго такого же листа нержавейки на тот момент у меня не нашлось.
Тогда я замешал цементно-известковый раствор на основе керамзитного песка и залил тридцатимиллиметровую армированную катанкой стяжку. Только стяжка заливалась не вплотную к чугунной трубе, а через прокладку из асбестового полотна, иначе при температурных колебаниях она бы попросту потрескалась.
Крышная разделка круглых труб
Для герметизации труб типа «сэндвич» из нержавейки или керамических труб круглого сечения используют крышные проходки с металлическим или полимерным колпаком. Кроме того, для защиты деревянных конструкций от перегрева в месте прохода трубы через кровлю необходимо установить термоизолирующий короб из негорючего материала, а пространство между стенками короба и трубой заполнить негорючим теплоизолятором. В качестве теплоизолятора используют каменную или базальтовую вату, их температура плавления значительно выше, чем у дымовой трубы в эксплуатационном режиме.
Вывод трубы на крышу и установка разделки
Приобретают или делают своими патрубок из тонкостенного металла. Его размеры должны обеспечивать противопожарное расстояние от трубы до воспламеняющихся конструкций – не менее 25 см в любую сторону. Патрубок имеет вид короба с крышкой, с отверстиями с обеих сторон, равными диаметру трубы. Патрубок необходимо отделать несгораемым утеплителем – на рисунке показана отделка базальтовой ватой с теплоотражающим слоем. Закрепить ее можно с помощью термостойкого герметика и металлизированного скотча.
Патрубок прохода через перекрытия
Отмечают место прохода трубы через перекрытия и вырезают в ней отверстие по размеру патрубка с помощью электролобзика на всю толщину теплоизолирующего «пирога». Устанавливают патрубок.
Отверстие в перекрытиях под патрубок
Выводят дымоход из труб типа «сэндвич» сквозь отверстие в патрубке, зазоры обрабатывают жаропрочным герметиком с рабочей температурой до 1000 градусов. Между стенками короба и трубой укладывают утеплитель – базальтовую вату. Снизу и сверху проход закрывают крышками и закрепляют их на саморезы.
Установка трубы в перекрытиях
Отмечают место прохода трубы через кровлю и выпиливают его аналогичным образом. При этом отверстие будет иметь не квадратную, а прямоугольную форму из-за уклона крыши. Устанавливают нижний фартук разделки. Его выбирают в зависимости от уклона крыши – чем круче скат, тем более вытянутым будет отверстие.
Отверстие для выхода трубы на крышу
Продолжают установку трубы через выпиленное отверстие, фартук можно временно опустить при этом вниз. Трубу обязательно стягивают хомутами и закрепляют к элементам конструкции кровли на кронштейны.
Вывод трубы на крышу
Выводят трубу на крышу до необходимой высоты
При этом важно соблюдать правило: соединение элементов не должно находиться в месте прохода через кровлю или перекрытия, если размеры трубы не позволяют его выполнить, необходима обрезка одного или нескольких элементов. Хомуты, крепящие трубу, лучше устанавливать в местах соединений, а стыки сажать на герметик – этим достигается максимальная устойчивость трубы и пожаробезопасность
Установка трубы на крыше
После того, как труба установлена и выведена наружу, закрепляют нижний фартук, а на трубу надевают крышную разделку выбранного типа. На рисунке показана крышная разделка с металлическим фартуком, уложенная поверх кровельного покрытия – профнастила. Верхний край фартука заведен под вышележащий лист профнастила, а его боковые части подрезаны так, чтобы они находились в верхней части волны металлического листа. Вода при такой конструкции и большом уклоне кровли не будет затекать под фартук.
Установка фартука и разделки
Для других типов кровли могут быть использованы крышные разделки иного типа, например, металло-полимерные или со свинцовым фартуком.
Разные типы крышных разделок для круглых труб
При использовании гибкой разделки из силикона или резины в колпаке вырезают отверстие на 1/5 меньше его диаметра. Колпак натягивают на трубу и придают гибкому фартуку форму листа. Закрепляют на саморезы, предварительно промазав герметиком. Для более прочного крепления иногда необходимо бывает усилить обрешетку крыши – это делается на этапе выпиливания отверстия в ней.
Монтаж силиконовой разделки
Гибкий фартук из свинца также можно выгнуть по форме кровельного листа, но при его покупке следует учесть угол наклона ската. Верхний край фартука обязательно заводят под вышележащий лист шифера или металла.
Разделка с гибким свинцовым фартуком
Что такое разжелобки?
Если крыша будет иметь внутренние углы, соорудите разжелобки. Под них строят сплошной дощатый настил, сверху на него кладут слой гидроизоляции (гидробарьер или рубероид). Затем ендовы покрывают литсовым металлом для кровли (лучше всего, чтобы он был оцинкованным). Поверх железа постелите листы шифера. Подрезайте их так, чтобы стык был максимально ровным. Сверху стык в ендове накройте наружными планками из согнутой вдоль полосы оцинкованного кровельного железа. В некоторых случаях ендову сооружаются без верхних планок, но тогда страдает внешний вид кровли. Защита от дождя или снега в этом месте существенно снижается.
Вывод через металлочерепицу круглой трубы
Кровельные проходные узлы с круглым сечением обустраиваются при помощи кровельных проходок, что позволяет добиться хорошей герметизации печной трубы на крыше из металлочерепицы. Через кровельные проходки можно также выводить антенны, мачты, вентиляционные каналы и электрические коммуникации. Их применяют на различных кровельных материалах. Фундаментом кровельной проходки выступает стальной лист, герметично соединенный с колпаком. Специальное отверстие в колпаке позволяет вывести через металлочерепицу сэндвич-трубу, вам останется лишь узнать, как собрать дымоход своими руками..
Для изготовления проходки используют силикон или EPDM резину: оба этих материала комфортно переносят температурные колебания от -74 до +260 градусов. Перед установкой трубы проходку оснащают отверстием, диаметр которого должен уступать диаметру трубы на 20%. Процесс натягивания переходника на трубу можно облегчить при помощи мыльного раствора. После стыковки уплотнителя и кровельной поверхности он полностью повторяет фактуру кровельного материала. Участок под фланцем намазывают кровельным герметиком. В качестве крепежа используются кровельные саморезы (шаг установки – 35 мм).
В большинстве случаев вместо кирпичного дымохода рекомендуется использовать сэндвич-трубу. В ее составе имеется два вкладыша с разным диаметром, разделенных слоем теплоизоляции (обычно это – базальтовая вата). Благодаря хорошим эксплуатационным характеристикам, простоте установки и длительному сроку службы дымоход из сэндвич-трубы намного превосходит кирпичные или бетонные элементы. Такой дымоотводный канал не перегревается и не накапливает конденсат.
Самостоятельно обустраивая дымоход и разделку трубы на крыше из металлочерепицы, необходимо строго соблюдать все существующие строительные нормы и правила: их можно найти в соответствующей документации. Лучше всего проводить подобную работу во время строительства дома. Однако иногда это приходится делать на уже построенном здании.
Обычно это бывает в таких случаях:
- Осуществляется капитальный ремонт кровли.
- Заменяется стропильная конструкция.
- Устанавливается или заменяется система отопления дома.
Если уверенности в своих силах нет, лучше пригласить для проведения работы профессиональных кровельщиков.
