Что такое терморегулятор на водонагревателе

Рассмотрим, из чего состоит водонагреватель.

Основные элементы водонагревателя

• Внешний корпус. Может быть пластиковым, металлическим или его конструкция может сочетать элементы обоих видов.
• Внутренний бак. Обычно сделан из нержавеющей стали.
• Терморегулятор (термостат)
• Термоэлектронагреватель (тэн)

На двух следующих элементах водонагревателя остановимся более подробно.

Терморегулятор

Итак, что это за зверь такой, терморегулятор для водонагревателя, и для чего он нужен? Все просто: терморегулятор предназначен для поддержания определенной температуры воды с помощью включения и отключения нагревательного элемента (тэна). А еще, если в нагревательном элементе возникнет неисправность, терморегулятор (или термостат) отключит его в аварийном порядке (термозащита).

Существует 3 вида терморегуляторов.

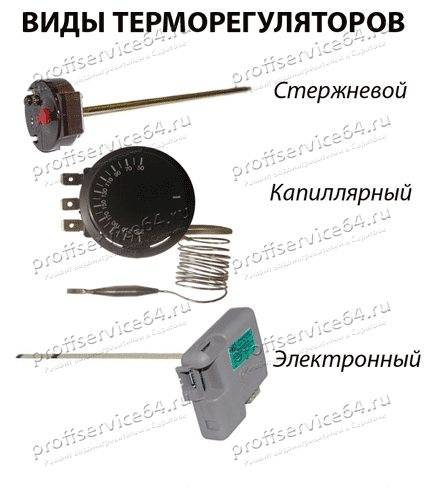

Виды термостатов (терморегуляторов) и принцип работы

Обычно в водонагревателях используются следующие виды терморегуляторов:

• стержневой (биметаллический);

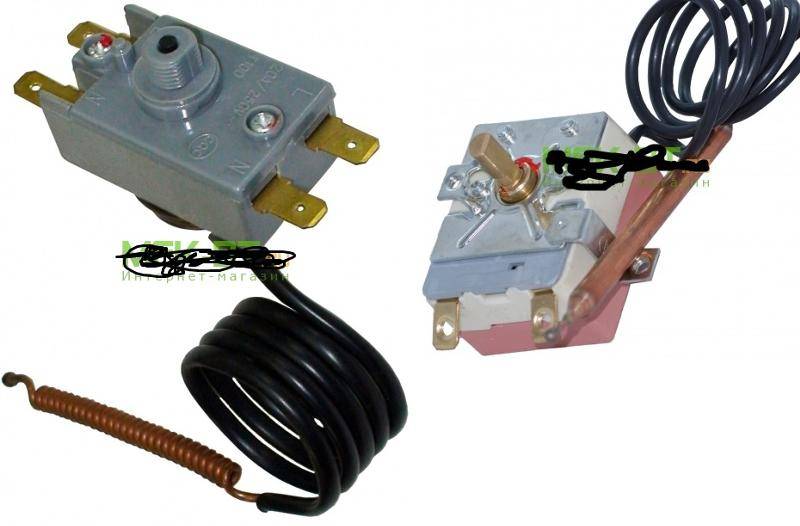

• капиллярный;
• электронный.

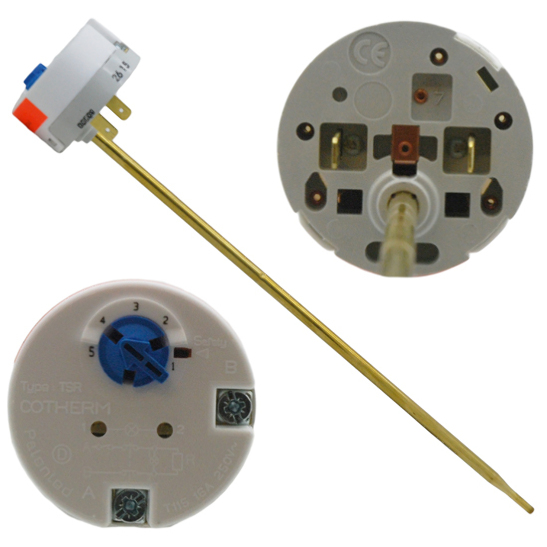

стержневого типа

Электронный термостат безопасности и регулировочный – это более дорогой терморегулятор для водонагревателя. Температура воды в бойлере обратно пропорциональна сопротивлению электронного датчика. Именно по такому принципу производится контроль и регулировка температуры водонагревателя.

Коротко принцип работы любого термостата можно сформулировать так:

1. Выставляется необходимый уровень температуры (рычаг, кнопка, переключатель).
2. Терморегулятор измеряет температуру воды и включает нагрев (ТЭН), если это необходимо.
3. После того, как нужное значение температуры достигнуто, термостат разрывает цепь и выключает ТЭН.
4. Как только вода остывает, снова срабатывает терморегулятор для водонагревателя, цепь замыкается и идет нагрев воды.

Проверка термостата

Даже самые качественные водонагреватели иногда ломаются. Если это случилось до истечения срока гарантийного обслуживания, стоить обратиться в специализированный сервисный центр. Если срок гарантии уже вышел, лучше доверить диагностику и ремонт профессионалу. Но при наличии определенных навыков и необходимого оборудования, есть возможность провести самостоятельную диагностику термостата. Что для этого понадобится? Во-первых — мультиметр (комбинированный электроизмерительный прибор).

Прежде чем снять запчасть с водонагревателя, необходимо:

1. полностью его обесточить;
2. перекрыть трубу с холодной водой;
3. слить воду из бака.

Далее нужно отсоединить датчик терморегулятора и «прозвонить» его при помощи мультиметра. Если цепь исправна, переходим к проверке автоматики. Для этого необходимо окунуть датчик термостата в простую кастрюлю с водой. Ждем нагрева до нужной температуры и, если автоматика исправна, можно будет услышать щелчок, а мультиметр покажет, что пара клемм термостата разомкнулась.

Если же термостат все-таки окажется неисправным, нужно приобрести аналогичный для замены. Для этого необходимо предъявить продавцу технический паспорт, дабы он мог подобрать подходящую модель.

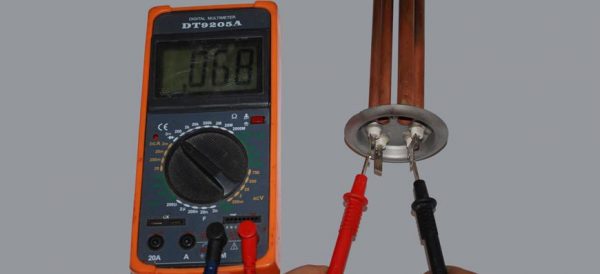

Проверка ТЭНа водонагревателя при помощи тестера

Существует большое количество способов проверки ТЭНа. Чаще всего используется метод, при котором проверка осуществляется при помощи специального тестера. Перед проверкой нужно рассчитать сопротивление для установленного бойлера.

Формула для расчета: R=U*U/P, где:

• U – Это постоянная величина, равна 220 вольтам.
• P – Это мощность устройства, узнать ее можно в руководстве по эксплуатации бойлера или же на заводской наклейке, которая расположена внизу бойлера либо на обратной стороне.

Использование мультиметра

На мультиметре есть флажок, который можно крутить на 360 градусов и выбирать проверку любой функции. Его нужно повернуть на измерение сопротивления в размере 200 Ом. Контакты мультиметра следует подсоединить к подключению ТЭНа. Если водонагреватель прозванивается, то есть, совершенно исправен, то на экране покажется то же значение, что и было рассчитано ранее по формуле.

Если же на дисплее отобразился ноль, единица или знак бесконечности, то это говорит о какой-то поломке, например, о замыкании, разрыве. В данном случае придется сменить деталь, починка не подойдет.

Далее нужно проверить сам бойлер на пробой корпуса, сделать это еще легче. Флажок нужно повернуть на прозвон зуммера. Первый контакт мультиметра нужно подсоединить к трубчатому электронагревателю, а второй – к оболочке водонагревателя или клемме заземления.

Если мультиметр начал пищать, то это говорит о пробое корпуса, поэтому в данном случае совершенно нельзя прикасаться к самому бойлеру, так как может произойти удар током, не смертельный, но довольно сильный.

Применение мегаомметра

Его флажок нужно повернуть в сторону 50 вольт, один контакт подсоединить к контакту ТЭНа, а второй к корпусу. Если на дисплее мегаомметра появилось значение более 0,5 Мом, то водонагреватель полностью исправен.

Популярные модели

При выборе термовыключателя учитывается мощность и объем нагревающей детали. Основные модели:

• стержневой;
• капиллярный;
• электронный;
• биметаллический.

Стержневой термостат – трубка, которая при достижении заданного значения температуры в бойлере линейно расширяется и давит на выключатель. Ширина детали – 1 см, длина – от 25 до 45 см. Нормальное функционирование прибора начинается после снижения градуса жидкости внутри бойлера. Преимущество – доступная цена. Недостаток – неточное определение показателей из-за быстрого остывания трубки, которое связано с близким расположением терморегулятора к клапану подачи холодной воды.

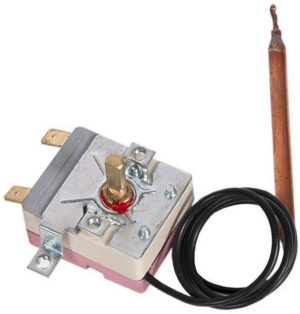

Капиллярный термостат представляет корпус с переключающейся капсулой, содержащей контрастную жидкость. Трубка выполнена из полиэстера – антикоррозийного материала, который не подвергается появлению ржавчины. При достижении максимальной температуры деталь расширяется, блокируя подачу электроэнергии и препятствуя дальнейшему нагреванию. Преимущества модели – длительный срок эксплуатации и точность показателей.

Электронный термостат – современный вид, подходящий для новых моделей бойлеров. На изменение температуры внутри прибора реагируют два регулятора, обеспечивающие отключение питания при повышенном давлении или недостаточном количестве воды.

Стержневой и капиллярный термостаты представляют собой герметичные трубки с жидкостью внутри. В биметаллической модели располагаются пластины. Повышение температуры способствует изменению положения металлической части, что приводит к прекращению нагрева.

Терморегулятор отличается по выполняемой функции:

• регулируемый;
• защитный;
• регулируемо-защитный.

Автономное регулируемое устройство предназначено для поддержания установленной в определенном диапазоне температуры. При высоких показателях контакты размыкаются, препятствуя дальнейшему нагреванию воды. После снижения температуры бойлер возобновляет работу.

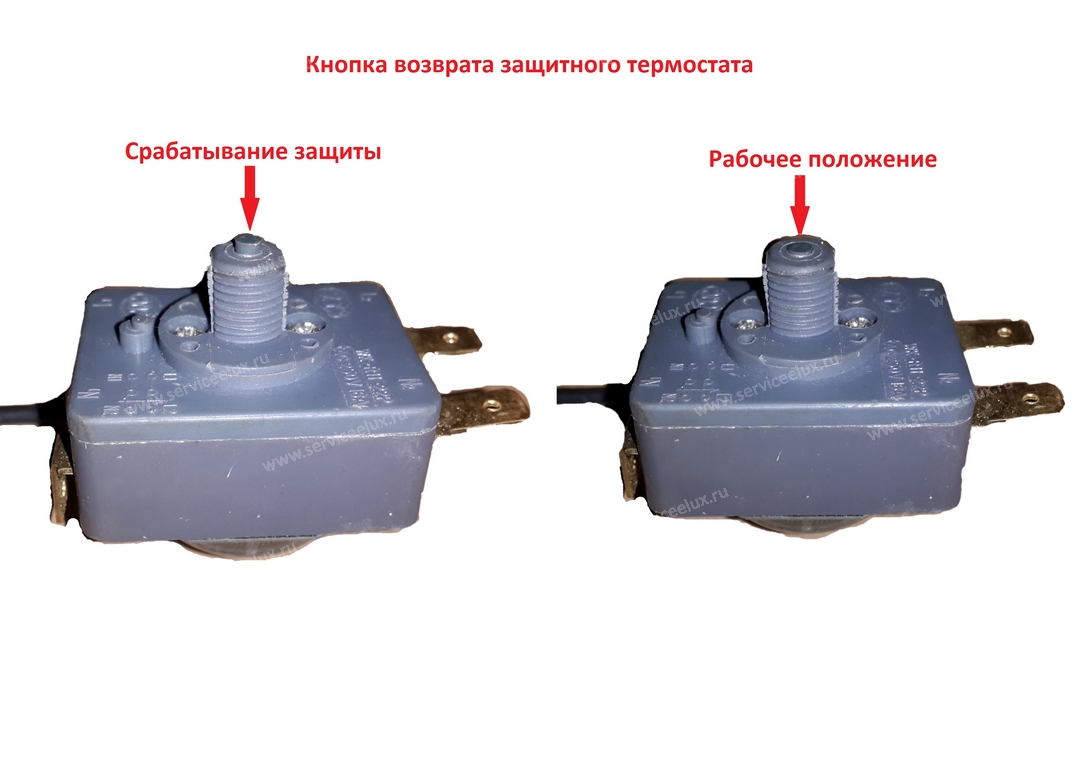

Защитная модель при достижении максимальных показателей отключается только вручную. Термостат используется как дополнение в случае поломки основного регулятора. Во избежание взрыва бойлера необходимо установить значение в 95 градусов.

Выбор терморегулятора

Оптимальным вариантом будет покупка такого же элемента, который вышел из строя. Обратившись в магазин, где вы приобретали нагреватель, вполне велики шансы отыскать необходимый компонент. Тем не менее, иногда найти идентичный регулятор температуры сложно, в связи с чем потребуется отыскать аналог

Для этого обратите внимание на:

• Тип регулятора, его размеры, а также способы закрепления в бойлере;
• Выполняемые функции, то есть регулировка, защита или две функции сразу;
• Ток, на работу с которым был рассчитан ваш старый терморегулятор.

Очевидно, что терморегуляторы играют важную роль в правильном функционировании нагревателя воды. Заменить его не сложно даже самому, да и отыскать необходимый термостат на рынке не сложно. Главное — знать характеристики вышедшего из строя элемента, чтобы по аналогии с ним подобрать новый. Но это на тот случай, если приобрести такой же терморегулятор не удалось, что происходит не так уж и часто.

Диагностика поломки и выбор нового прибора

Обнаружить повреждение своевременно, чтобы избежать лишних трат и сохранить своё здоровье довольно просто. То, что можно обнаружить даже невооруженным глазом, – вода перестала нагреваться. Для проверки дееспособности и исправности снимите его с самого теплообменника, после чего поставьте на измерение сопротивления (Ом). Для этого используется специальный тестер. Если тестер не покажет никакой реакции (на экране прибора при проверке не произошло изменений), то можно заключить, что прибор неисправен и его нужно заменить на новый. Термостаты ремонту не подлежат.

Хотелось бы обратить внимание, что какие-либо самостоятельные действия с целью проверки или ремонта без соответствующих знаний, навыков и соблюдения правил безопасности могут стать причиной травм. Лучше обратиться за помощью к специалисту

Лучше всего выбирать новый, такой же фирмы. Таким образом, все их параметры будут совпадать и слаженно функционировать. Форма и принцип должны быть аналогичны предыдущему. Она определяется температурами, которые нужно регулировать, качеством материалов, из которых изготовлено устройство, маркой, производителем и т.д.

На первый взгляд может сложиться впечатление, что ключевую роль играет ТЭН. Кто-то думает, что самым важным является объём устройства. Но специалисты говорят, что про качество и правила обслуживания не стоит забывать. Устанавливайте адекватные градусы нагрева, мощность ТЭНа, проводите регулярную проверку, а также будьте внимательны к основным «симптомам». Таким образом, вы защитите полноценное функционирование, сделаете его более безопасным для вас и вашей семьи. Более того, срок службы бытовой техники будет продлён, а финансы сэкономлены.

Самые распространённые поломки

Каким образом обнаружить и устранить:

• Вода слишком горячая (это может возникнуть из-за выхода из строя конструкции, которая выполняет регулирующую функцию)
• Авария в медной капиллярной трубке. Сама по себе эта деталь очень чувствительна к разного рода механическим повреждениям. К сожалению, её невозможно отремонтировать, а только установить новую.
• Сцепление ТЭНа и электрических разъёмов недостаточное.
• Термостат очень часто включается и выключается (причина в чрезмерном образовании накипи, которое превышает допустимую норму).
• Вода недостаточно нагрета, хотя мощность ТЭНа очень высокая (это возникает при неправильной регулировке)
• Неисправность электрических составляющих (чаще всего это из-за перепадов напряжения в электросети; нужно установить средство, которое обеспечит бесперебойное электропитание или же стабилизатор напряжения)

Виды

Современные бойлеры, как правило, уже оборудованы термостатами, среди которых выделяют стержневые, электронные, биметаллические и капиллярные модели.

Стержневой термостат является самым распространённым типом бытовых терморегуляторов и представлен в виде небольшой трубки, линейно расширяющейся при повышении температуры и давящей при этом на реле выключателя. Обратный процесс с включением ТЕНов происходит при остывании воды в баке и понижении её температуры ниже заданных значений.

Среди достоинств моделей данного вида можно отметить невысокую стоимость приборов, к минусам относят некоторую неточность в работе, связанную с близким расположением устройства к системе подвода холодной воды, из-за чего работа термостата часто бывает не вполне корректной. В виду постоянного охлаждения прибор не успевает своевременно среагировать на нагрев жидкости и не отключает ТЭН. Поэтому температура воды из бойлеров, оборудованных стержневыми термостатами, часто превышает заданные значения.

Капиллярный термостат является наиболее современным образцом терморегулятора и представляет собой трубку, внутри которой размещена капсула, содержащая контрастную жидкость. При повышении температуры вода оказывает давление на мембрану, которая, в свою очередь, размыкает контакты нагревательного элемента. Данный вид термостатов отличается повышенной точностью и долгим сроком службы. Трубка, содержащая баллон, выполнена из антикоррозийных сплавов, в связи с чем агрегат не подвержен появлению ржавчины и окислению. Температурная погрешность капиллярных термостатов не превышает 3 градусов.

Электронный термостат снабжен защитным реле, останавливающим работу ТЕНа при пустом баке. Стоимость таких моделей несколько превышает цену более простых аналогов. Терморегуляторы данного типа устанавливаются на бойлеры известных мировых брендов, и отличаются высокой точностью, надёжностью и простотой в использовании. Особо технологичные модели имеют функцию программирования температуры и времени включения.

Биметаллические. Если в стержневых и капиллярных моделях индикатором изменения температуры является жидкость, находящаяся в запаянной трубке, то в термостатах этого вида роль жидкости выполняют металлические пластинки. При изменении температурного режима пластины изменяют своё расположение и размыкают или замыкают электрическую цепь.

По предназначению терморегуляторы подразделяются на регулируемые, защитные и регулируемо-защитные. Первые поддерживают температуру нагреваемой жидкости в определённом диапазоне и работают в автоматическом режиме. Достигая верхнего предела заданного значения, реле размыкает контакты, и нагрев воды прекращается. По достижении нижнего предела заданного температурного режима, реле замыкает цепь, и работа керамического или стального ТЭНа возобновляется.

Защитные термостаты предназначены для принудительного отключения нагревательного элемента по достижении заданных параметров нагрева. Включить нагреватель после такого отключения можно только вручную. Обычно такие термостаты ставят в качестве второго дополнительного прибора, предназначенного для отключения ТЭНа в случае отказа основного терморегулятора. Температура в защитных приборах устанавливается на отметке 95 градусов, что предотвращает закипание воды и возможный взрыв бойлера. Третий тип – регулируемо-защитный – является устройством, сочетающим в себе свойства первого и второго видов, и считается наиболее универсальным прибором.

По способу крепления термостаты для водонагревателей можно разделить на врезные и накладные модели. Первые используются при механическом управлении, вторые – при электронном.

Еще пара слов

Узнавая о том, что такое накопительный водонагреватель, многие начинают представлять себе огромную бочку с водой с массой труб, шипящую и изрыгающую из себя струи пара. Это совсем не так.

Легко это опровергнуть можно на примере водонагревателя Аристон. Размерами эти бойлеры немногим больше обычных газовых колонок, а в глубину даже меньше многих из них. Современный дизайн, интуитивно понятное управление, безопасность в использовании, благодаря многоступенчатой системе защиты, а также автоматике, которая отключает ТЭН после нагрева, а также, если в баке нет воды. А еще он экономит электроэнергию и очень тихо работает.

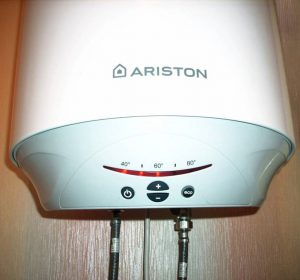

Водонагреватель Аристон

Это не реклама бойлеров Аристон, а лишь пример конкретного производителя, чтобы убедить, что не стоит опасаться водонагревателей. Они экономят не только электроэнергию, но и деньги за воду, так как используют для нагрева холодную.

датчик температуры водонагревателя

Как выполнить ремонт своими руками

По возможности элемент можно починить или установить новый.

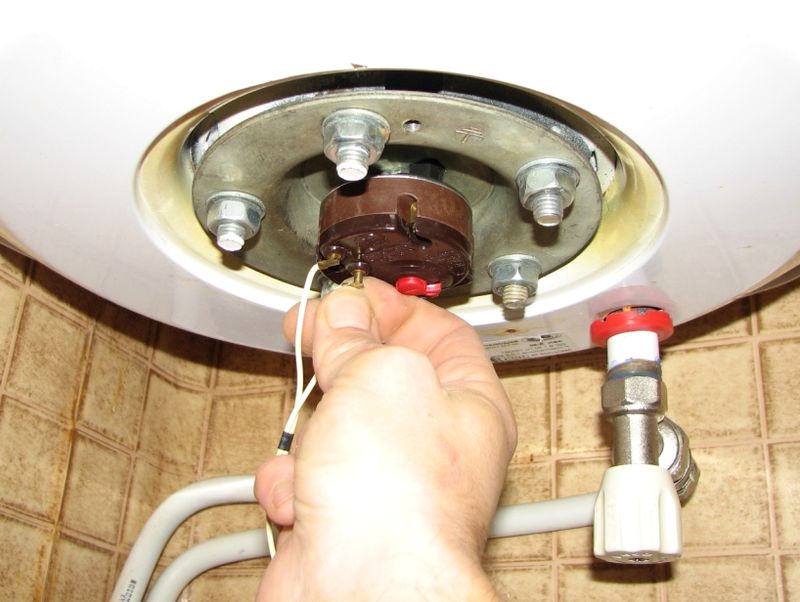

Как снять терморегулятор:

• Отключите технику от сети.
• Перекройте подачу воды.
• Слейте содержимое бака. Для этого можно использовать специальный клапан. Для чего нужен предохранительный клапан , читайте в отдельной статье.
• Демонтируйте ТЭН. Для этого открутите гайки и болты фланца, достаньте его из корпуса.

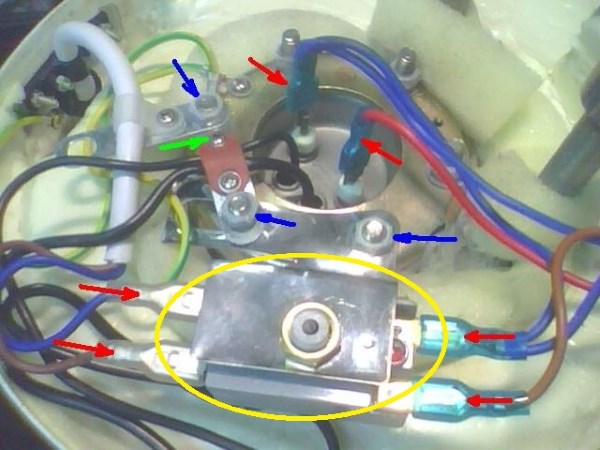

• Термостат обычно располагается в основании нагревателя или рядом.

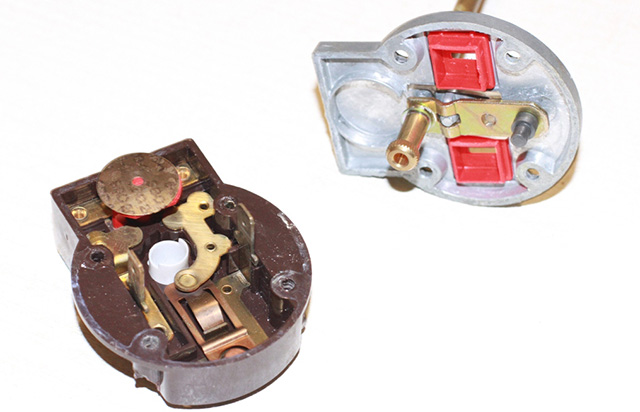

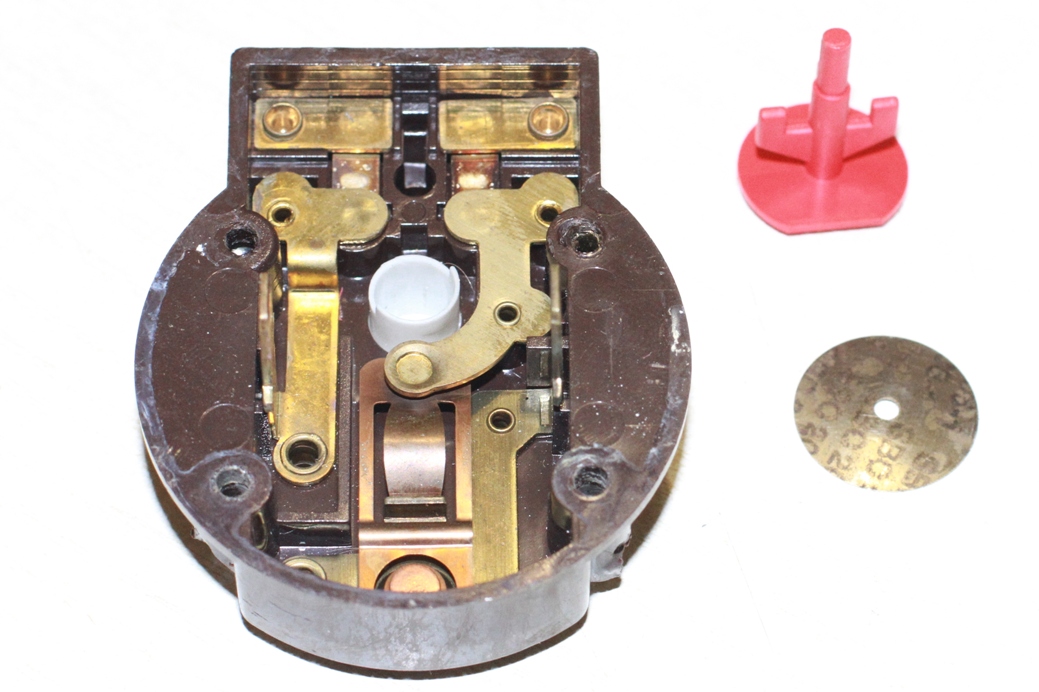

В случае с механической моделью можно зачистить биметаллические пластины от окисления. Для этого смочите кусок ткани в спирте, протрите пластины. Если окисление сильно распространилось, тогда выполните зачистку мелкой наждачкой.

Нужно делать это аккуратно, чтобы не задеть контакты датчика.

Из-за скачков напряжения размыкающий контакт мог залипнуть

Чтобы отрегулировать, осторожно отсоедините его от корпуса, зачистите проблемное место. В норме контакт должен стать в гнездо автоматически

Как отремонтировать контакт, если он не срабатывает:

• Достаньте деталь из корпуса полностью.
• Зачистите ее поверхность, а также посадочное место.
• Если после чистки контакт не включается, подложите снизу изоляционную ленту.
• Установите на место шток.
• Соберите корпус.

Зачем нужен выносной терморегулятор

В первую очередь, устанавливать термостат надо по причине увеличения экономичности газового котла. Принцип работы устройства, основан на считывании не температуры теплоносителя, а интенсивности нагрева помещения. Датчик настраивается на оптимальный для хозяев квартиры или дома, температурный параметр.

Если, нагрев в помещении превышает установленный предел, дается сигнал на автоматику, выключая или уменьшая интенсивность горения (в зависимости от устройства) газовой горелки. После остывания помещения, подается повторный сигнал на возобновление работы котла.

Устройство выносного терморегулятора более эффективно, чем у встроенного в теплогенератор датчика нагрева.

Кроме экономичности, установка терморегулятора дает следующие преимущества:

Комфортный обогрев помещений – в комнатах поддерживается выставленная температура, в автоматическом режиме. Устройство работает, учитывая температуру окружающей среды, самостоятельно изменяя интенсивность нагрева. В результате изменений, в комнатах поддерживается постоянная температура.

Автономная работа – после установки терморегулятора, нет необходимости в постоянном контроле газового котла. Датчик самостоятельно подберет наиболее оптимальный и экономичный режим. В случае подключения суточного и недельного программатора, возможно, запрограммировать датчик на каждый день недели, по часам.

Выгодно ли ставить термостат при отоплении от газового котла

Подключение комнатного терморегулятора к газовому котлу, снижает расход газа на 15-20%. Недельный погодозависимый программатор, уменьшает затраты газа еще на 5-10%.

При решении о целесообразности приобретения термостата, необходимо учитывать несколько моментов:

Стоимость приобретения и установки – затраты на покупку датчика премиум класса, составят около 5 тыс. руб. Монтаж обойдется в пределах 1-1,5 тыс. руб.

Экономичность работы котла при установке выносного термостата, достигает 30%. При среднем расходе газа в 400 м³ в месяц на обогрев помещения в 100 м², экономия составит 120 м³. Если учесть, что средняя цена за газ находится в пределах 6 руб./м³, каждый месяц удастся сократить расходы на 720 руб.

Электронный беспроводной комнатный термостат-регулятор для газового котла отопления, в течение одного сезона даёт экономию не менее 6 тыс. руб. для дома в 100 м². Полная окупаемость установки, наблюдается уже спустя 1 год интенсивной эксплуатации устройства.

Виды терморегуляторов

Водонагреватели могут быть оснащены разными терморегуляторами. Основные виды – это стержневые, капиллярные, электронные.

p, blockquote 9,0,0,0,0 –>

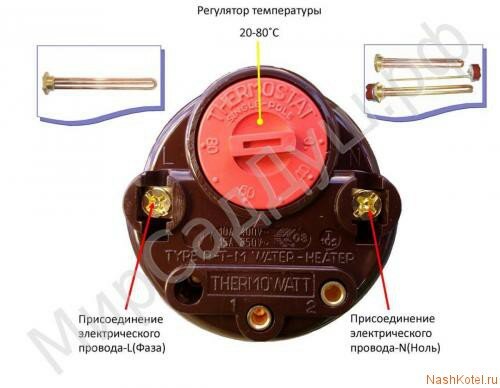

Термостат стержневой для водонагревателя – это сегодня самый популярный вид. Представляет собой небольшую в диаметре трубку, функционирующую по законам физики. При нагревании трубка линейно расширяется и давит на выключатель, а при остывании происходит сжатие и включение ТЭНа.

p, blockquote 10,0,0,0,0 –>

Имеет недостаток в неточности работы, так как его расположение близко к подводу воды.

p, blockquote 11,0,0,0,0 –>

Накопительный бойлер выполнен так, что при выходе горячей воды, в бак тут же поступает холодная, чтобы водный уровень всегда был одинаковым. Так как терморегулятор стержневой находится вблизи подвода холодной воды, то ему остаётся критически мало времени на расширение до нужных размеров. Холодная жидкость быстро его остужает, и бойлер во время его применения функционирует почти что без остановки.

p, blockquote 12,1,0,0,0 –>

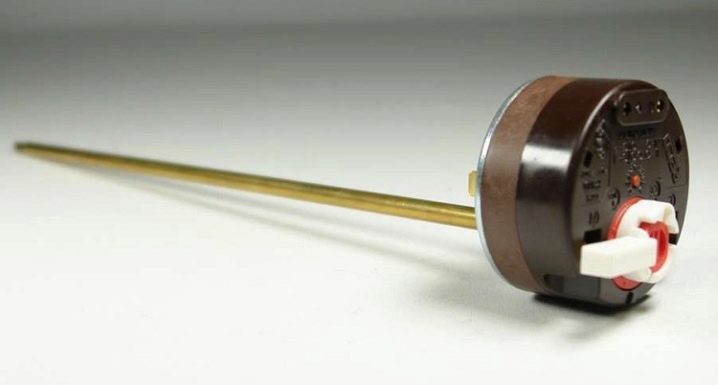

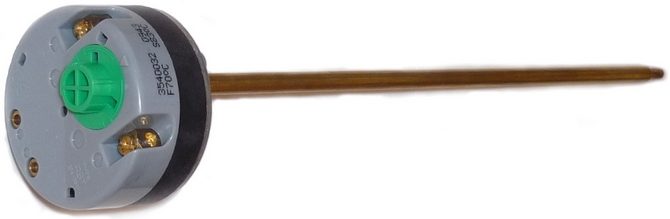

Стержневой термостат для водонагревателя

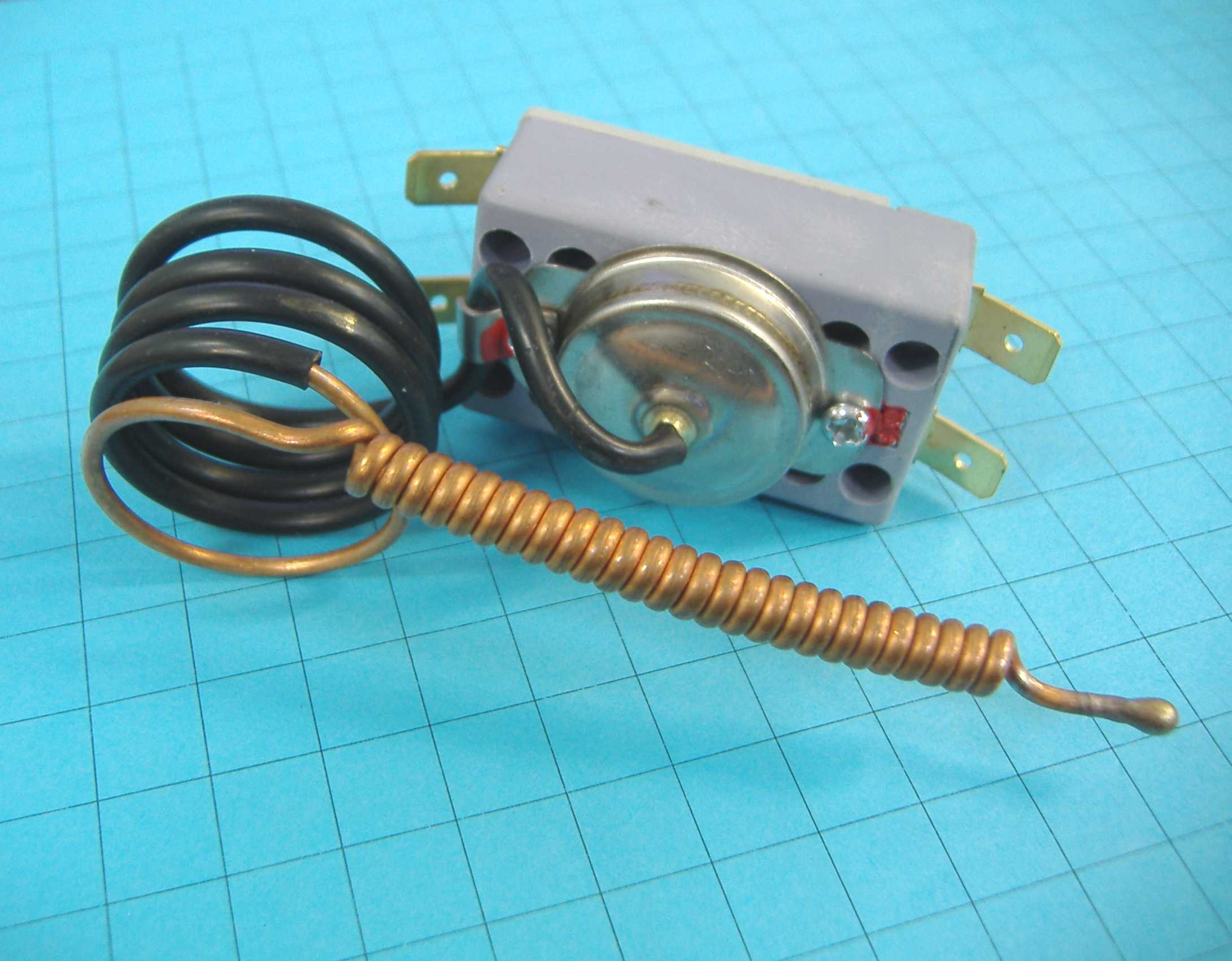

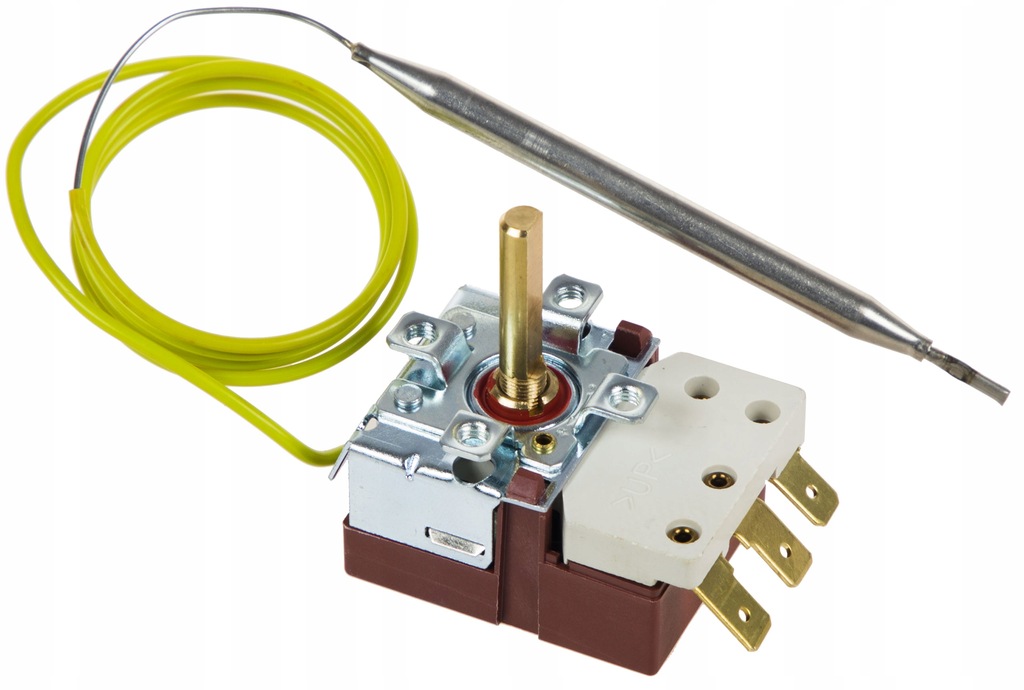

Капиллярный защитный термостат для водонагревателя является более современным решением. Состоит он из такой же трубки небольшого диаметра, в которой находится капсула с контрастной жидкостью. Такой терморегулятор меняет свой объём от температуры в ёмкости нагревателя. При определённом нагреве вода давит на мембрану , которая связана с электроконтактами.

p, blockquote 13,0,0,0,0 –>

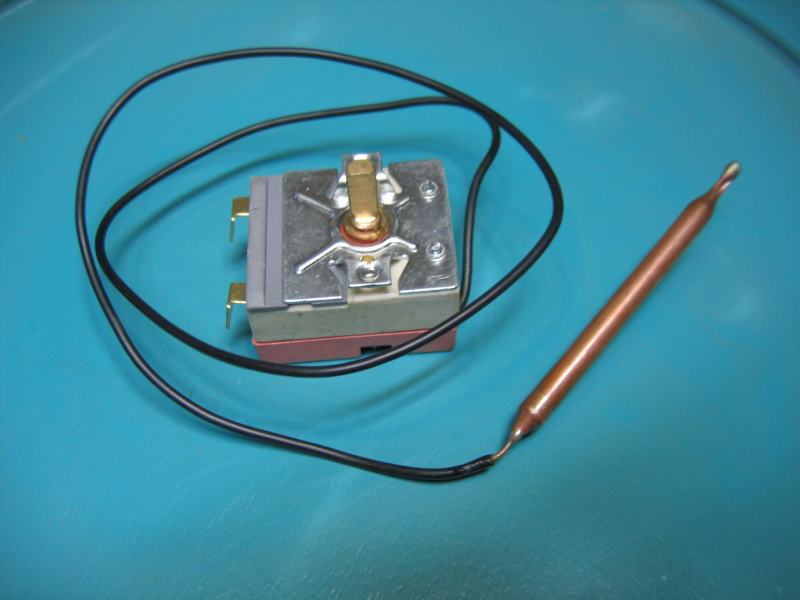

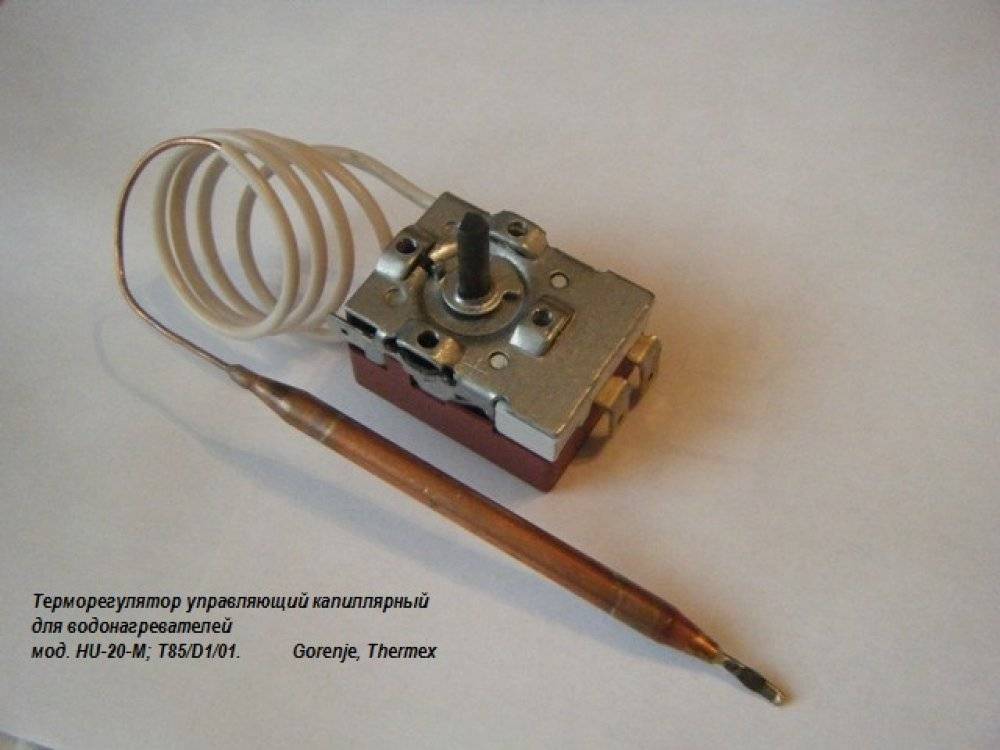

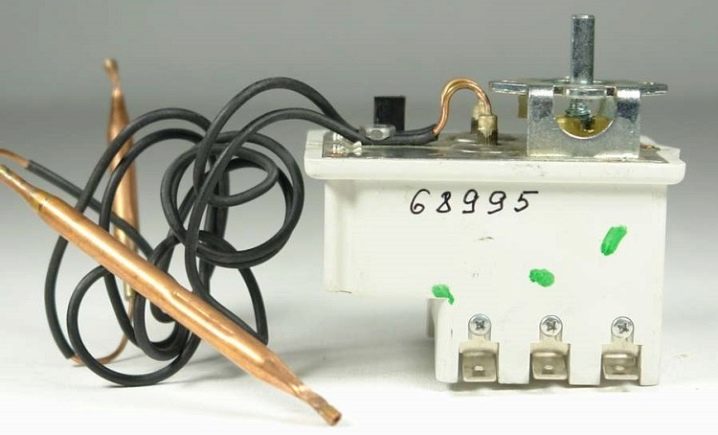

Капиллярный термостат для водонагревателя

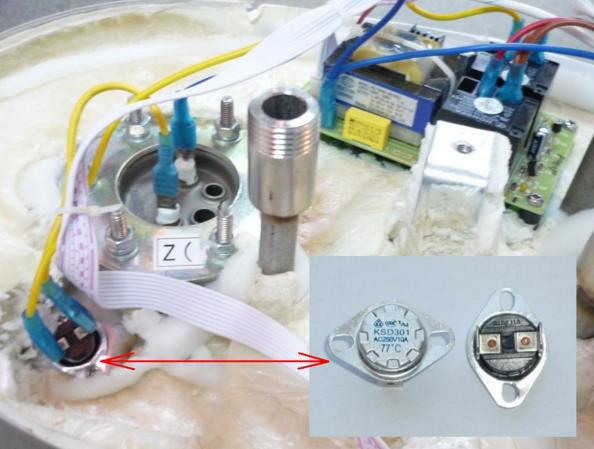

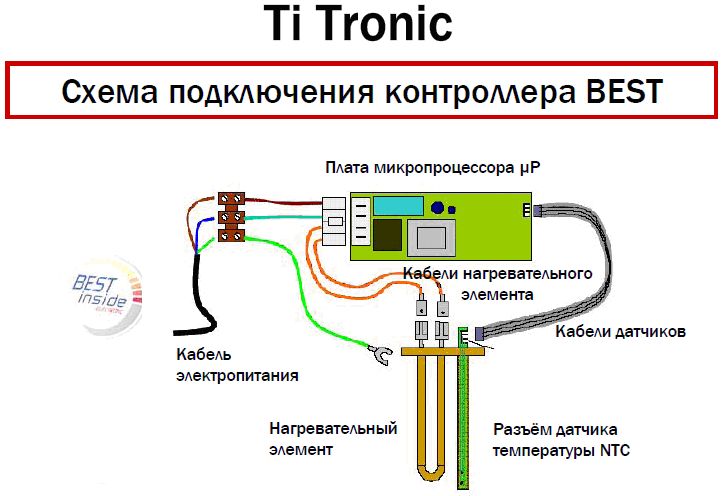

Электронный термостат для водонагревателя считается также современным вариантом. Для лучшего функционирования он взаимодействует с защитным реле . Это даёт возможность аварийному отключению питания в случае, если ёмкость водонагревателя пуста.

p, blockquote 14,0,0,0,0 –>

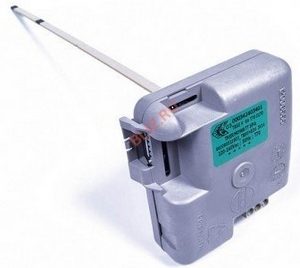

Электронный термостат водонагревателя Ariston

Безусловно, есть и другие классификации термостатов. Если рассматривать со стороны главного управляющего элемента, то можно выделить электромеханические и электронные приспособления. Если взять за основу способ указания температуры, то бывают простые и программируемые. Накладные и врезные термостаты выделяют на основании типа установки.

p, blockquote 15,0,0,0,0 –>

Когда регулятору требуется замена

Нет смысла выполнять ремонт, если:

• Медная трубка пришла в негодность.
• Электроника вышла из строя.
• Элемент сгорел при скачке напряжения.

Но как на практике убедиться, что термореле неисправно? Это можно проверить мультиметром.

Установите мультиметр в режим измерения сопротивления, как показано на картинке:

• Приложите щупы к контактам детали.
• Посмотрите на табло. При бесконечном сопротивлении термостат не подлежит восстановлению, нужна замена.
• Показывает сопротивление? Поступите так: установите мультиметр на минимальное значение. Зажигалкой прогрейте трубку термостата. Если он исправен, сопротивление увеличится и сработает защитное реле.

Если вы убедились в неисправности, для замены важно подобрать подходящее изделие. Как это сделать? Лучше всего взять старый регулятор и пойти с ним в магазин, чтобы приобрести аналог

Либо записать серийный номер, который есть на каждом изделии.

На что обратить внимание:

• Метод крепления.
• Размер.
• Напряжение.
• Дополнительные функции.

Параметры должны совпадать с указанными в паспорте для бойлера.

Если вы не сильны в ремонте, тогда можно вызвать мастера для замены.

Помните о технике безопасности и смотрите видео по теме:

Источник

Замена и подключение термостата для бойлера

В том случае, если водонагреватель не работает, то его не следует запускать повторно. Если он не запустился, значит, агрегат не работает! И не стоит от него ждать внезапного включения, необходимо проверить на наличие неполадок. В случае, если будет установлено, что проблема заключается в терморегуляторе, то его надо заменить. Главное — это умение правильно подобрать прибор и правильно его установить. С этим вопросом помогут разобраться и интернет-ресурсы, и консультанты в магазине или на рынке.

Чтобы заменить терморегулятор необходимо выполнить следующие манипуляции:

• отключить бойлер от питания;
• перекрыть подачу воды в бак специальным вентилем;
• слить из бака всю воду, которая там есть;
• снять нижнюю панель устройства, это позволить добраться до ТЭНа;
• снять прижимное кольцо, расположенное на ТЭНе;
• достать датчик в терморегуляторе и регулирующий блок;
• установить новый регулятор;
• вернуть на ТЭН прижимное кольцо;
• установить на место нижнюю панель устройства.

Чтобы приобрести необходимый новый терморегулятор для бойлера необходимо придерживаться рекомендаций специалистов. Отправляясь в торговую точку для покупки регулятора нужно прихватить с собой технический паспорт устройства. С ним продавцу-консультанту будет гораздо проще сориентироваться, какую именно модель и с какими характеристиками вам подобрать.

Приобретая самостоятельно термостат, надо помнить, что он должен быть такой же модели, какой и был ранее. Даже самое незначительное отличие может привести к поломке всего водонагревателя. Покупать термостат надо с учётом вида изделия, параметров, способов монтажа, какой рабочей силой тока и функциональностью он обладает.

Принцип работы

Каждый производитель оснащает водонагреватели разным типом термостата, однако принцип работы устройства всё равно остаётся одинаковым.

Терморегулятор размыкает контакты ТЭНа, если вода достигает нужного температурного значения, а при охлаждении жидкости ТЭН включается обратно. В этом и заключается принцип работы терморегулятора водонагревателя.

Его задача заключается в контроле за нагреванием и остыванием воды.

Современный термостат для водонагревателя может подавать дополнительные сигналы. К примеру, если произошла поломка трубчатого электронагревателя, то следующим этапом будет автоматическое отключение системы от сети электропитания. Или, к примеру, по тому же шаблону произойдёт отключение, если ТЭН не справится со своими обязанностями из-за налёта.

Виды термостатов (терморегуляторов) и принцип работы

Обычно в водонагревателях используются следующие виды терморегуляторов:

• стержневой (биметаллический);
• капиллярный;
• электронный.

стержневого типа

Электронный термостат безопасности и регулировочный – это более дорогой терморегулятор для водонагревателя. Температура воды в бойлере обратно пропорциональна сопротивлению электронного датчика. Именно по такому принципу производится контроль и регулировка температуры водонагревателя.

Коротко принцип работы любого термостата можно сформулировать так:

1. Выставляется необходимый уровень температуры (рычаг, кнопка, переключатель).
2. Терморегулятор измеряет температуру воды и включает нагрев (ТЭН), если это необходимо.
3. После того, как нужное значение температуры достигнуто, термостат разрывает цепь и выключает ТЭН.
4. Как только вода остывает, снова срабатывает терморегулятор для водонагревателя, цепь замыкается и идет нагрев воды.

Виды терморегуляторов

Само по себе устройство бойлера довольно простое. Установить и подключить прибор можно даже своими руками

Но при выборе агрегата необходимо обращать внимание на то, какое термореле в нём установлено. Например, если в нём регулировка температуры или таковая отсутствует

Существует несколько видов терморегуляторов, на основании которых водонагреватели делят на несколько типов:

• Программируемый или простой. Это влияет на управление температурой.
• Электромеханический или электронный. От этого зависит управление прибором.
• Врезной или накладной. От этого зависит монтаж агрегата.

Чаще всего встречаются стержневые, электронные и капиллярные термовыключатели. Стержневые модели являются устаревшими и представляют собой трубку длиной 35 см и шириной 1 мм. Их принцип работы заключается в следующем. При воздействии высокой температуры трубка расширяется в размере, из-за чего возникает давление на выключатель. Недостаток такой модели заключается в его неточности. В силу того, что трубка остывает слишком быстро, бойлер работает дольше, чем это необходимо.

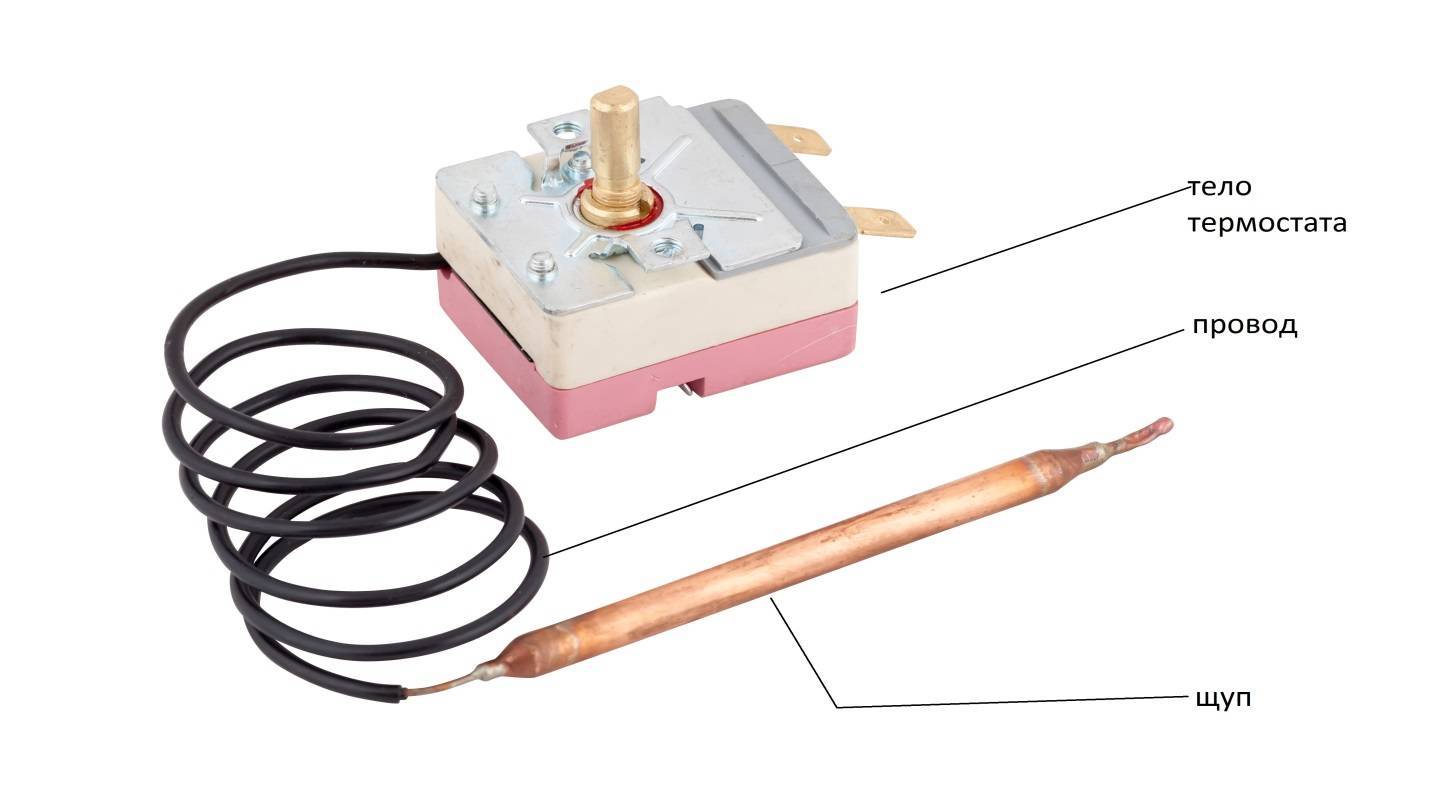

Принцип работы капиллярного термостата более модернизирован. Капиллярный термостат представляет собой трубку, внутри которой расположены баллоны, наполненные жидкостью, отличающейся по плотности от воды.

При повышении температуры жидкость, наполняющая баллоны капиллярного терморегулятора, увеличивается в объёме и начинает давить на мембрану и выключатель. Погрешность в расхождении составляет 3 градуса.

Электронные термостаты являются самыми часто встречающимися моделями и самыми точными. Преимущество данной модели заключается в прямом взаимодействии с реле защиты. Благодаря его наличию проводится аварийное автоматическое отключение питания в случае отсутствия жидкости в резервуаре.

Как проверить исправность?

Даже самые качественные и надежные бойлеры иногда выходят из строя, и часто случается так, что причина неполадок в работе прибора – это поломка терморегулятора. Диагностировать подобную неисправность можно и в домашних условиях, не прибегая к помощи мастера-ремонтника.

1. Чтобы выяснить, исправен ли термостат, нужно снять его с водонагревателя и перевести в режим измерения сопротивления.
2. Затем задаем максимальное значение температуры и измеряем сопротивление на контактах ввода и вывода устройства. Если прибор никак не реагирует, вероятнее всего, терморегулятор неисправен.
3. Если произошел отклик, переводим ручку регулятора на минимальное значение и вновь присоединяем щупы тестера к контактам.
4. Далее берем зажигалку и нагреваем с ее помощью трубку термостата.

Через некоторое время должно сработать реле, размыкающее цепь, и значение сопротивления устремится вверх. Если этого не произошло, значит, терморегулятор сломан и нуждается в замене.

Основные принципы работы термостата

Каждый термостат для водонагревателя работает по одному и тому же принципу, вне зависимости от завода-изготовителя. Терморегулятор оснащен винтовой конструкцией
, на которой устанавливается необходимая пользователю температура. После закрутки клапана отсекания в водонагреватель начинает поступать холодная и горячая, после начинают работать процессы регулировки.

Для получения нужной температуры в водонагревателе преимуществом владеет горячая вода. Она поступает до тех пор, пока не достигнет заданных параметров, только при этом условии начинается смешивание с холодной. В зависимости от вида водонагревателя – проточного или накопительного, выбирается мощность тэна. Чаще всего, именно в проточных нагревателях
он имеет большую мощность.

Проверка терморегулятора водонагревателя

Проверить терморегулятор можно, используя мультиметр.

Проверка осуществляется следующим образом:

• Флажок мультиметра нужно повернуть на режим измерения сопротивления.
• Далее следует соединить контакты мультиметра с контактами терморегулятора.

Правильное подключение мультиметра

• Если на дисплее мультиметра появилось бесконечное значение, то терморегулятор придется полностью заменить, ремонту он не подлежит.
• Если же на дисплее появилось сопротивление, то следует поставить флажок на более меньшее значение, а затем прогреть трубу терморегулятора зажигалкой, если он работает исправно, то сопротивление резко увеличится и сработает защитная реакция.
