Установка водонагревателя своими руками: проточного и накопительного

Подключение от розетки или напрямую

Если бойлер подключается от розетки, то розетка должна иметь степень защиты IP44. Это розетки для помещений с повышенным уровнем влажности.

Запомните, что розетку в ванной можно размещать только в определенных местах. И есть зоны где это делать категорически запрещено. Подробнее об это можно прочесть в статье “Розетка в ванной комнате – 5 правил размещения”.

Хотя многие и выступают противниками подключения электронагревателей через розетку, однако только таким образом можно обеспечить видимый разрыв проводников (фазы и ноля) при отключении, как того и требуют правила техники безопасности.

Если в ней написано, что данный бойлер можно подключать двумя способами

напрямую

и через штатный шнур питания

то здесь гарантии вы не лишитесь.

К тому же при необходимости демонтажа аппарата со стены, при наличии вилки, вам не потребуется вызывать электрика для его отключения от питания. Вытащил вилку, снимай, переставляй, делай что хочешь.

Мощные бойлеры свыше 3,5квт, следует подключать только напрямую через автоматический выключатель, розеточное подключение здесь не допустимо.

Кабель нужно заводить так, чтобы не было пересечений с водопроводными трубами и местами будущего крепежа нагревателя.

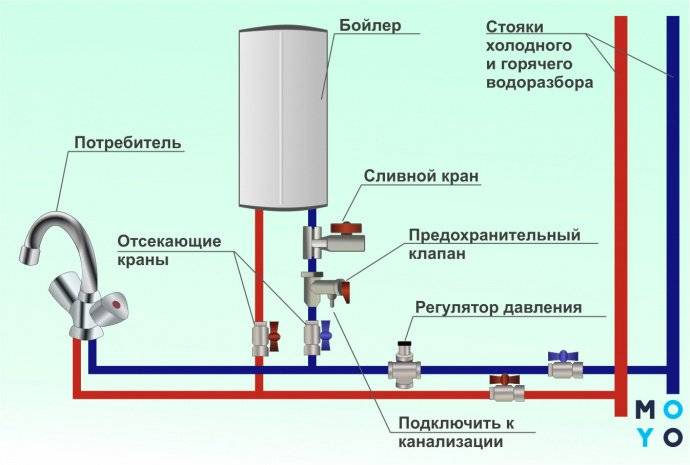

Подключение к водопроводу

Сегодня используются четыре основных схемы такого подключения:

Для настенных агрегатов применяется соединение через трехходовой канал. При определенных и заранее заданных условиях, встроенный в нагреватель термостат производит переключение клапана, что позволяет горячей жидкости циркулировать по змеевику-нагревателю, расположенному в накопителе. Как только нужная температура достигается, в систему поступает сигнал, прекращающий циркуляцию. Такая схема подключения бойлера к котлу требует наличия специального расширительного бачка и циркуляционного насоса.
Система двух насосов, при которой работа отопительного устройства производится только в одну сторону. Когда надо нагреть воду в накопительном баке, система циркуляции отопительного контура отключается и появляется возможность для продвижения жидкости в накопитель. После того, как происходит нагрев до нужной температуры, теплоноситель вновь начинает циркулировать в отопительной системе, но нагрев воды прекращается. Такое подключение бойлера к котлу имеет один существенный недостаток: периодически приходится прерывать процесс отопления жилища.
Подключение бойлера к системе с несколькими контурами. Подобный вариант применяется тогда, когда для обогрева строения одновременно применяется несколько нагревателей. Для нормального функционирования такой системы нужно скрупулезное регулирование посредством вентилей.
Подключение через «стрелку» — гидравлический коллектор. Подобную схему используют тогда, когда от одного отопительного прибора работает и «теплый пол», и основное отопление. Бойлер, нагревающий воду от газового котла, также подключается к такой гидравлической стрелке.

Для соединения труб лучше всего использовать шаровые краны. При этом на оборудовании имеется 2 разъема:

синий – для холодной воды;
красный – для горячей воды.

В том месте, где будет происходить подача холодной воды, устанавливается предохранительный кран, который, как правило, входит в комплект к водонагревателю. На месте соединения сначала наматывается уплотнитель, затем прикручивается кран. На кране обязательно есть предохранитель, к нему-то и монтируется шланг. Если проводить соединение таким образом, то необходимость в дополнительном уплотнителе отсутствует. Поскольку на гайке есть резиновая прокладка, выполняющая те же функции. После этого аналогичным способом соединяется вторая часть шланга к трубе, по которой будет поступать горячая вода. Один конец шланга холодного водоснабжения монтируется ко входу бойлера с синей отметкой, а второй – к трубопроводу. Если здесь установить дополнительный кран, то у вас появится возможность перекрывать воду в случае необходимости. На этом подключение накопительного водонагревателя на даче к системе водоснабжения завершено. посмотрите видео как подключить бойлер на даче своими руками

https://youtube.com/watch?v=M2_WSzsUzxE%3F

Необходимые инструменты для установки накопительного нагревателя

Самостоятельный монтаж

Существует несколько вариантов подключения водонагревателя к водопроводу в квартире. Схема установки может выбираться произвольно исходя из имеющихся материалов и наличия свободного пространства.

Монтаж бойлера дело не из простых, поэтому не стесняйтесь просить помощи у мастеров

Во время работы могут понадобиться следующие предметы:

металлическая линейка, рулетка или любой другой доступный измерительный прибор;
ударный инструмент с набором свёрл (можно применять специальную дрель, оснащенную функцией удара, или перфоратор);
монтажные ключи и пассатижи;
крепежные детали для фиксации бойлера на стене (анкеры, кронштейны);
фитинги, которые предназначены для установки в водопровод;
запорные краны, устанавливаемые на входе в устройство и дающие возможность моментального отключения;
гибкие шланги разного диаметра и длины;
пакля, специальная лента и прочие материалы, обеспечивающие герметичность соединения.

В этот список могут быть добавлены и другие инструменты. Их набор нужно составлять исходя из имеющихся условий и поставленных задач.

Типы накопительных водонагревателей

Если газовый водонагреватель не предусмотрен

В доме, где разрешена установка газового оборудования, такого как плита, может быть запрещена установка колонки. Это ограничение относится к домам где более 11 этажей. На монтаж колонки в такой квартире не выдаст разрешение ни один контролирующий орган, так как это опасно для жильцов.

Помимо этажности поводом для отказа может стать перепланировка. Квартиры-студии не подходят для установки газового оборудования, так как приборы должны устанавливаться в нежилых помещениях.

Если кухня совмещена с жилой комнатой, то это делает использование газовых приборов незаконным. Перед перепланировкой нужно учитывать эти ограничения. Это же можно отнести к квартирам, где кухня отсутствует или является общей.

Галерея изображений
Фото из

Газовые водонагреватели с проточным принципом действия в квартирах преимущественно используются для подготовки горячей воды, в старых двухэтажных постройках могут служить агрегатом для поддержания температуры теплоносителя Установка газовой колонки допускается в домах не выше пяти этажей, не подключенных к централизованной системе ГВС. В высотных домах, подключенных к центральному ГВС, газовое оборудование не устанавливается Газовыми проточниками оборудуют также небольшие частные дома, площадь которых не превышает 150 м² Проточный водонагреватель обрабатывает проходящую через него воду в объеме, необходимом для сиюминутного использования Газовая колонка не предназначена для формирования запаса горячей воды и поддержания ее температуры, что объясняет ее небольшие, удобные для эксплуатации размеры Газовые проточные водонагреватели для квартир выпускают в настенном исполнении. Располагать их следует так, чтобы был гарантирован свободный доступ для обслуживания колонки и узлов ее подключения В одном помещении не допускается установка более двух газовых колонок. Разрешено использование и проточного, и накопительного оборудования в количестве по 1 шт. Исключение — многоуровневые квартиры Газовое нагревательное оборудование допускается к установке только в частных квартирах и домах, запрещено размещение в общежитиях, спортзалах, гостиница, т.е. там, где к использованию могут быть допущены разные люди

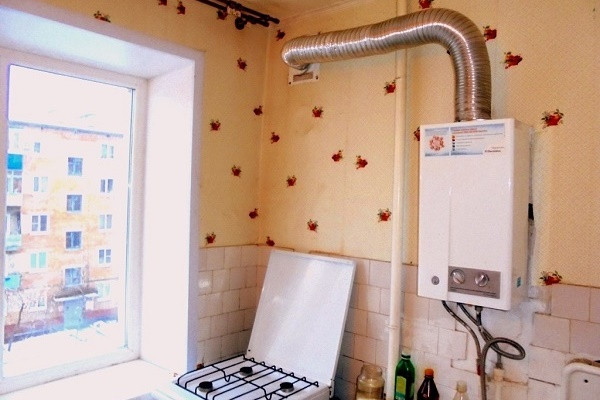

Проточный газовый водонагреватель

Производительный малогабаритный прибор

Эксплуатация колонки в частных домах

Преимущества газовой колонки

Компактные размеры проточного оборудования

Особенности размещения нагревателя

Два газовых водонагревателя в одном помещении

Монтаж нагревателя только в жилых домах и квартирах

Если дом не попадает под эти ограничения, то необходимо собрать пакет документов для регистрации прибора.

Порядок действий выглядит следующим образом:

Написать заявление в газораспределительную фирму.
Получить план из БТИ или Росреестра.
Предоставить выписку из Росреестра, подтверждающую право собственности.
Обратиться в профильную организацию для составления проекта.
Найти аттестованных специалистов из организации, которая имеет допуск к газовым работам.

После этого специалисты сделают врезку в газовую трубу, подключат прибор и сдадут водонагреватель в эксплуатацию.

Для определения возможности установки нужно внимательно изучить кадастровый паспорт квартиры. Там можно найти информацию о параметрах помещения, где планируется монтаж водонагревателя (+)

Крайне не рекомендуется своими руками выполнять установку газовой колонки в обход законного порядка. Эти действия не только ведут к штрафным санкциям, но и подвергают опасности жизни людей.

Проект установки водонагревателя на газовом топливе выглядит так. На нем обозначено место подключения прибора, а также разводка газовых труб (+)

Материал

В накопительных водонагревателях самым важным является материал изготовления бака. Они могут быть из обычной стали либо нержавеющей. Обычную дополнительно покрывают эмалью. Естественно, баки из нержавеющей стали надежнее и долговечнее. Эмалированные же быстрее приходят в негодность. Но, соответственно, нержавеющие стоят на порядок дороже обычных. Для продления жизни эмали дополнительно устанавливают магниевые аноды, которые периодически необходимо менять. За их состоянием следит датчик.

Что касается проточных водонагревателей, то они могут быть сделаны из:

меди — она быстро греет воду, так как обладает прекрасными теплопроводными свойствами;
нержавеющей стали — такие изделия долговечны, но нужно учесть, что вода не должна быть очень жесткой;
пластика — они не очень долговечны, но зато отличаются низкой стоимостью.

Самыми надежными устройствами являются медные. Но цена у них довольно высока.

Предварительные работы

В зависимости от вида нагревательного прибора осуществляется порядок подключения водонагревателя к напорному трубопроводу. В качестве такого прибора в домах и квартирах используют или электрический бойлер, или газовую колонку. Другие виды нагревателей, таких, как проточная электрическая колонка или накопительный газовый бойлер, не пользуются большой популярностью.

Предварительные работы следует начинать с монтажа водонагревателя. Для этого следует определиться с местом, где будет располагаться бойлер или колонка.

Колонку следует размещать невдалеке от свободного вентиля бытового газопровода в помещении, которое должно хорошо проветриваться. Именно поэтому газовые колонки чаще всего устанавливают в котельной или на кухне, где есть вытяжка и отвод от газопровода.

монтаж бойлера осуществляется на несущую стену

Чтобы подключить накопительный бойлер, потребуются следующие элементы:

газовый и разводной ключ;
тройники для врезки в трубопроводы;
полипропиленовые или металлопластиковые трубы и фитинги к ним;
кран Маевского;
набор отверток;
запорные шаровые краны;
пакля с пастой;
предохранительный и обратный клапан.

В качестве дополнительного элемента может использоваться фильтр грубой очистки воды.

Правила безопасности

Сразу после установки бойлера рекомендуется установить УЗО мокрой группы электропроводки. Это специальное устройство, которое может спасти вам жизнь в случае пробоя электрического тока через ТЭН на воду и через воду на вас или на членов вашей семьи.

Внимание! В комплекте бойлера может не идти шнур с вилкой, это нормальная ситуация! Такие приборы запитываются к сети на-прямую. Это косвенно сделано для того, чтобы подключением вашего бойлера занимался электрик, который параллельно оценит пропускную способность вашей проводки и сделает вывод, предназначена ли она вообще для таких нагрузок!

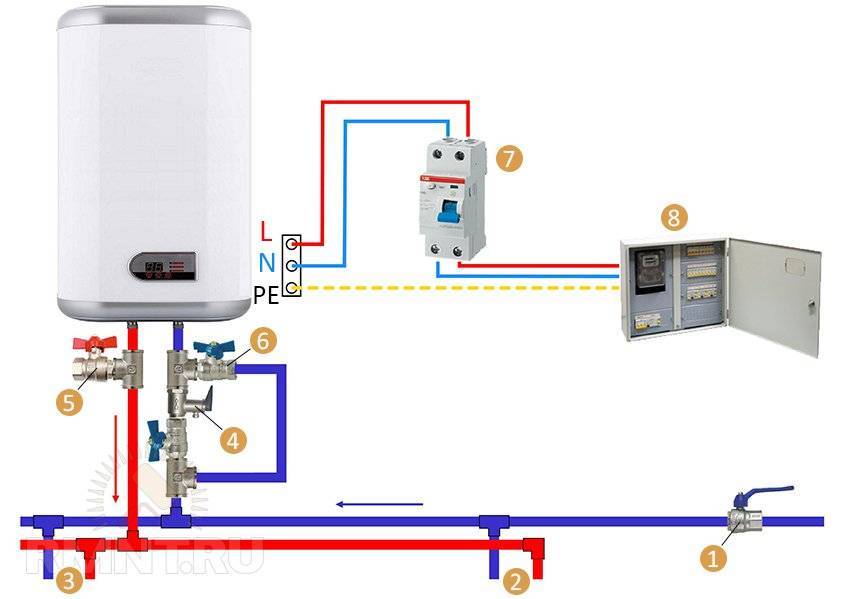

Подключение бойлера к электропитанию

Для работы электрического бойлера потребуется отдельное электропитание в 220 Вольт идущее от квартирного электрощита.

Бойлер обязательно должен быть заземлен. Поэтому для электропитания нужно использовать трехжильный кабель. Кабель должен быть с медными жилами, в двойной изоляции,например ВВГнг. Сечение кабеля рассчитывается в зависимости от мощности бойлера. (О расчете сечения кабеля читать ТУТ)

Одну из жил кабеля (обычно желто-зеленую) нужно использовать для заземления бойлера. Заземляющий провод должен идти, не прерываясь от заземляющей шины в квартирном электрощите (если щит установлен в квартире) или от корпуса этажного электрощита к заземляющей клемме розетки для бойлера.

Нельзя использовать для заземления бойлера металлические конструкции, которые могут встретиться в санузле, а также водопроводные трубы.

Как правило, бойлер подключается через электрическую розетку. Нельзя устанавливать розетку вблизи открытой воды (Читайте подробно о зонах электробезопасности в ванной).

Электропитание бойлера должно быть выделено в отдельную группу. Для защиты линии электропитания бойлера нужно установить двухполюсной автомат защиты с номиналом, рассчитанным по мощности бойлера. (Как рассчитать номинал автомата защиты читать ТУТ)

Также, обязательно, нужно обезопасить электропитание бойлера для человека. Для этого нужно в линию электропитания бойлера установить отдельное устройство защитного отключения (УЗО).

УЗО бойлера устанавливается после автомата защиты для бойлера, номинал УЗО должен быть на шаг меньше номинала автомата защиты.

Вместо защитной пары, автомат защиты плюс УЗО, можно установить один объединяющий дифференциальный автомат защиты.

Розетка для бойлера должна иметь степень защиты корпуса не менее IP 44 .Устанавливать розетку нужно выше мест соединения водопроводных труб и на расстоянии от бойлера не менее 40-50 см.

Корпус бойлера должен быть не только заземлен, но и подключен к дополнительной системе уравнивания потенциалов (ДУП) квартиры.

Электрический кабель для питания бойлера должен быть замурован в стене либо проложен открыто в трубах или гофре не распространяющей горение. Расстояние от открыто проложенного кабеля до труб горячего водоснабжения должно быть не менее 50 см.

Теперь разберем, как подключить бойлер к водопроводной сети.

Необходимые детали, материалы и инструменты

Инструменты и материалы

Набор инструментов и материалов, необходимых для подключения водонагревателя к системе водопровода, может варьироваться в зависимости от особенностей прибора.

Начинающий мастер может ориентироваться на следующий примерный список:

перфоратор с набором насадок;
гаечный и разводной ключи;
прямая и крестовая отвертка;
рулетка;
кусачки;
пассатижи и т.п.

Кроме того, понадобятся трубы и фитинги, чтобы соединить нагреватель с водопроводной системы. Необходимы средства герметизации соединений: льняная нить, ФУМ-лента, специальная паста.

Не помешает заранее запастись парой соединительных шлангов, двумя-тремя запорными кранами и таким же количеством тройников.

Для подключения бойлера к водопроводу можно использовать специальные гибкие шланги подходящего размера, но при этом не слишком длинные

В комплекте с нагревателем обычно поставляются только крепежные элементы, да и они не всегда подходят для конкретной ситуации.

Например, если планируется установка прибора на стену с толстым отделочным слоем, следует запастись достаточно длинным крепежом.

Обобщенный план работы по подключению водонагревателя

Стандартные действия:

Выбрать самое подходящее место по размерам и расположению. Необходимо замерить все плоскости с запасом для водонагревателя.
Выяснить точное количество водозаборных отводов. Подразумевается ванная, раковины, душевые и прочее. От числа точек зависит мощность, сложность процесса подключения.
Данные по электропроводке. Лучше знать сечение кабеля, его максимальные нагрузки. Дело в том, что халатное отношение к электричеству в доме может привести к несчастным случаям. Для большей уверенности пригласите на консультацию электрика и выясните точно, как подключить водонагреватель, возможно ли подключение нагревателя заявленной мощности. Если специалист скажет что напряжение слабое, то нужно «бросать» новый кабель индивидуально.
Качество подаваемой жидкости. Вода, поступающая в баки бойлера, в идеале должна отфильтровываться. Если качество воды на низком уровне, в системе лучше установить примитивные элементы фильтров для сохранения рабочих поверхностей нагревателя.
Точно выяснить для себя какой нагреватель лучше: с накопительной системой или проточной. Причем размер и производитель также сыграют свою роль.
Выбирать придется не только между моделями, тип устройства тоже заставит поразмыслить над выбором. Определяться нужно между настенным, напольным, вертикальным или горизонтальным типом.
Прибор следует закреплять как можно крепче к поверхности. Правильно если он не будет двигаться при касании, а его перемещение в разные стороны категорически запрещено техникой безопасности.
Система водонагрева должна быть полностью герметичной.
Для подводки не рекомендуется использовать шланги низкого качества. Оптимальный материал для таких элементов – сталь, медь, металлопластик или пластик.
Первый запуск и дальнейшее использование строго при наличии в стояке или водопроводе жидкости.

Как подключить водонагреватель к сети переменного тока?

подключить к электрической сети

Если такой розетки в квартире не оказалось или нужно сделать новое подключение прибора, то лучше вызвать специалистов, так как этому есть свои причины:

любые работы, связанные с электричеством, предусматривают наличие минимального опыта и знаний, так как несоблюдение общепринятых правил может привести к поражению человека током или поломке электроприбора;
у домовладельца появляется возможность пожаловаться на некачественную работу, естественно, если был заключён договор с подрядчиком;
ну и, наконец, нет необходимости разбираться, какой кабель выбрать и какую защиту использовать при установке водонагревателя.

Естественно, подключать бойлер к электрической сети можно и своими руками. Для этого целесообразно проложить отдельную линию непосредственно из распределительного щитка с применением мощного электрического кабеля. При этом в качестве вилки с розеткой лучше использовать защитный автомат, к которому согласно схеме выполняется подключение кабеля из распределительного щитка с одного конца и шнура водонагревателя с другого края. Причём все электромонтажные работы должны завершиться до подключения прибора к водопроводу.

Типы проточных водонагревателей

Проточные водонагреватели разделяют по виду энергии, которая используется для нагрева. Поэтому их можно поделить на следующие виды:

Электрические, в которых проходящую воду нагревают ТЭН (трубчатый электронагреватель) или металлическая трубка, на которую воздействуют переменным магнитным полем (индуктор). Поэтому их делят на два типа: индукционные и ТЭНовые. Этот тип водонагревателей потребляет электрическую энергию, поэтому не подходит для тех мест, где невозможно присоединиться к электросети;
Водяные, работающие от системы отопления. Эти устройства не требуют подключения к электросети, поэтому их можно использовать даже в неэлектрофицированных домах. Однако зависимость от системы отопления не позволяет использовать их в летний период;
Солнечные, получающие тепло от светила. Они не зависят от системы отопления или электричества, поэтому их можно применять на летних дачах. Однако эти устройства греют воду лишь в тёплые солнечные дни;
Газовые, работающие от сжиженного или магистрального газа. Такие устройства используют лишь в домах и квартирах, подключённых к центральному газопроводу.

Это устройство нагревает проходящий через него поток воды

Основа электрического водонагревателя — нихромовая проволока, которая обладает высоким сопротивлением, намотанная на керамический каркас. Индукционный нагреватель работает по другому принципу. На металлическую трубу наматывают толстую медную шину, затем подают высокочастотное (до 100 килогерц) напряжение. Переменное магнитное поле нагревает металлическую трубу, а труба, в свою очередь, нагревает воду. Существуют проточные нагреватели, которые встраивают в бойлеры или теплоаккумуляторы, заполненные водой. Поэтому их и называют водяными. Лучший вариант для летней дачи — солнечный проточный водонагреватель. Он работает от солнечной энергии и нагревает воду до 38–45 градусов, чего вполне достаточно, для того чтобы принять душ. Газовые проточные водонагреватели появились в студенческой среде от безысходности, вызванной сломавшейся колонкой или другими аналогичными факторами. Они представляют собой свитую в спираль медную трубку, расположенную над огнём кухонной газовой печи.

Что можно сделать самостоятельно

Прежде чем выбирать конкретный тип водонагревателя, необходимо определить, какие инструменты, материалы и навыки вам доступны. Если вы умеете хорошо работать сварочным аппаратом, то сможете сделать электрический водонагреватель. Если у вас уже есть работающая система отопления с теплоаккумулятором и вы умеете пользоваться сварочным инвертором, то сможете сделать водяной нагреватель. Если вы не обладаете такими талантами или у вас нет ни электричества, ни водяного отопления, то вам вполне по силам солнечный водонагреватель.

Газовые проточные водонагреватели — средство повышенной опасности. Для работы с любыми газовыми устройствами необходимо пройти специальное обучение, в противном случае велика вероятность, что вместо проточного водонагревателя вы получите мину замедленного действия, которая однажды взорвётся. Если концентрация газа в помещении составит 2–15%, то взрыв произойдёт от любой искры. Поэтому в этой статье нет никаких инструкций, с помощью которых вы сможете создать газовый проточный водонагреватель.

Для создания большинства водонагревателей вам придется научиться пользоваться сваркой

Вызвать мастера или установить самому?

Многие люди считают, что все работы в котором человек мало разбирается лучше доверить специалисту. Ведь он гарантирует что ваш бойлер будет работать очень долго и не выйдет из своей работоспособности из-за того, что его неправильно установили.

Но остались и такие люди, которые в своем доме делают все сами, ведь они этим занимаются на совесть, а не так как мастер. Вот представьте, вам дали возможность собрать себе компьютер совершенно бесплатно, и естественно вы соберете его из самых лучших деталей. А теперь представьте, что вы это делаете каждый день, при чем собираете это неизвестным вам людям, разве вы сделаете все так заботливо как в первый раз для себя? Вряд ли, ведь вы просто будете знать, что работать оно будет и человек будет доволен. Так и здесь, вы можете поручить установку бойлера незнакомцу, который сделает так чтобы оно работало, или сделаете сами и будете уверены в том, что при любой поломке вы сможете ее исправить также самостоятельно, а не обращаться каждый месяц к мастерам, которыми с лёгкостью вы можете стать за считанные часы.

В документации бойлера есть инструкция по его установке, поэтому если ее соблюдать, то вы сможете все сделать сами, а после еще и быть хорошем настроении, что вы сами этого добились. Сами разобрались, сами решили проблему, сэкономили деньги, а главное получили знания в этой довольно требованной сфере.

И так подсчитаем плюсы, которыми обладаем установка бойлера самому:

Вы обучитесь новому и в дальнейшем сможете это применять, как в последующих неисправностей, и даже вплоть до того чтобы установить бойлер своим знакомым.
Вы сэкономите деньги, и не только те, которые вы потратили бы на установку, а еще и на последующие визиты мастера. Поверьте, за все время будет довольно крупная сумма, на которую можно купить еще 5 таких же бойлеров.

Но будьте внимательны, не все бойлеры можно установить самому, для некоторых нужен визит профессионала, например, к газовым водонагревателям. Так как это уже дело не совсем простое. А вот с электрическим водонагревателем может разобраться едва ли не каждый человек.

Строительство «горячей» ветви водопровода

Строительство горячей ветви начинается с монтажа коллектора – узла, отвечающего за разветвление «горячей» ветви трубопровода. Его крепят на стену в точке предполагаемого раздела трубопровода. Поэтому строительство «горячей» ветви ведется следующим образом:

В точке раздела монтируют коллектор, к выпускным отверстиям которого крепят запорные вентили. Впрочем, при минимальном количестве точек потребления вместо коллектора можно использовать обычный тройник или крестовину.
От вентилей отводят отдельные ветви, связывающие коллектор и каждый смеситель. То есть на кухню и в ванную комнату ведут отдельную трубу, которая заканчивается переходником под шланг, соединяющий трубопровод и «горячий» патрубок смесителя.
Далее нужно протянуть центральную линию системы горячего водоснабжения, связав торцевой отвод коллектора с выпускным штуцером водонагревателя.

Из соображений безопасности на месте подключения трубы горячего водоснабжении к бойлеру нужно установить регулирующий клапан, сбрасывающий давление при выходе из строя штатного узла нагревателя.

В финале вы подключаете установку к источнику энергии, повернув вентиль газопровода или включив УЗО, и открываете запорный вентиль у впускного патрубка водонагревателя. Далее вам нужно заполнить рабочую камеру вашего нагревателя. Для этого нужно лишь открыть дальний кран (или все краны) и подождать пока вода выдавит из нагревателя и труб воздух. Причем для удаления остатков воздуха можно воспользоваться специальным клапаном, врезанным в рабочую камеру бойлера или колонки.

После этого вы можете пользоваться колонкой тотчас же, бойлером – спустя 3-4 часа, когда вода в накопителе нагреется до нужной температуры.

Вариант А установка накопительного водонагревателя

Шаг 1: крепление нагревателя

Пошаговая инструкция для установки накопительного водонагревателя проста и выполнима:

На выбранной стене отметить место для крепления агрегата. С помощью рулетки измерить расстояние между отверстиями анкеров прибора;
Нанести места отверстий на стену. С помощью перфоратора высверлить отверстия (2 или 4 в зависимости от конструкции);
Вставить дюбеля и забить или закрутить крючки.

Важное примечание для крепления устройства: нужно измерить расстояние от отверстий в анкерах до самой верхней точки прибора. Чтобы надеть его на крючки, должно быть соблюдено такое же расстояние на стене: от дюбелей до потолка плюс небольшой запас

Шаг 2: подключение прибора к водоснабжению

Когда устройство уже закреплено на стене, можно приступать к подключению водонагревателя. Самые простые и легкие условия для осуществления этой процедуры, когда выведены места подключения. Остается только соединить их с вводом и выходом прибора посредством труб или гибких шлангов. Герметичность соединения с помощью гибких шлангов обеспечивается уплотнительной резиновой прокладкой. Ввод холодной воды в нагревательное устройство обозначен синим цветом и именно на него устанавливается особый клапан, который позволяет сбросить избыточное давление. Для комфортного технического обслуживания рекомендуется установить дополнительный тройник перед запорным краном и подсоединить его. В дальнейшем он позволит спускать воду из резервуара

Важно обеспечить герметичность – наматывать фум ленту или нити с пастой на все места, где были произведены соединения

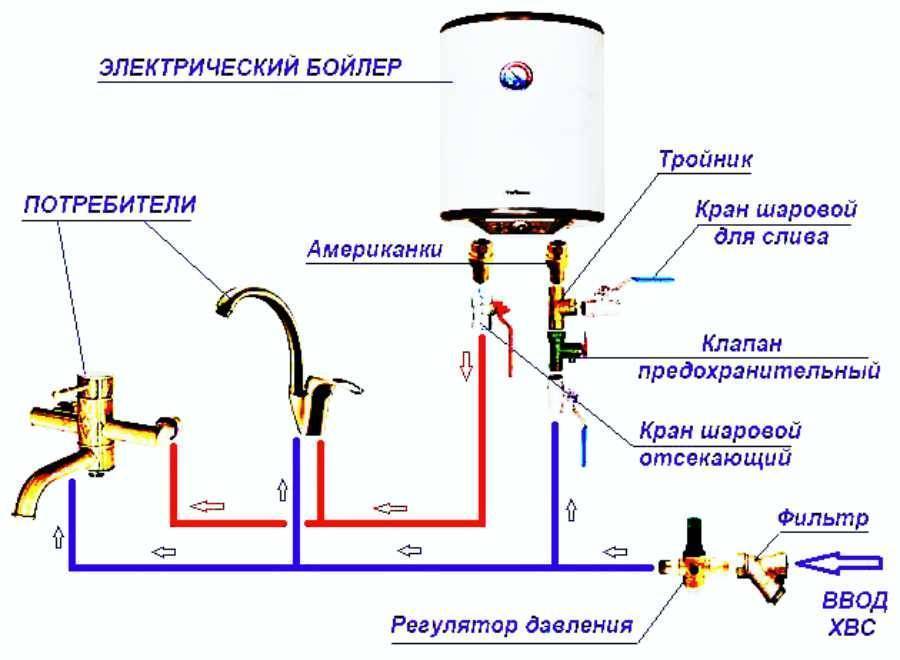

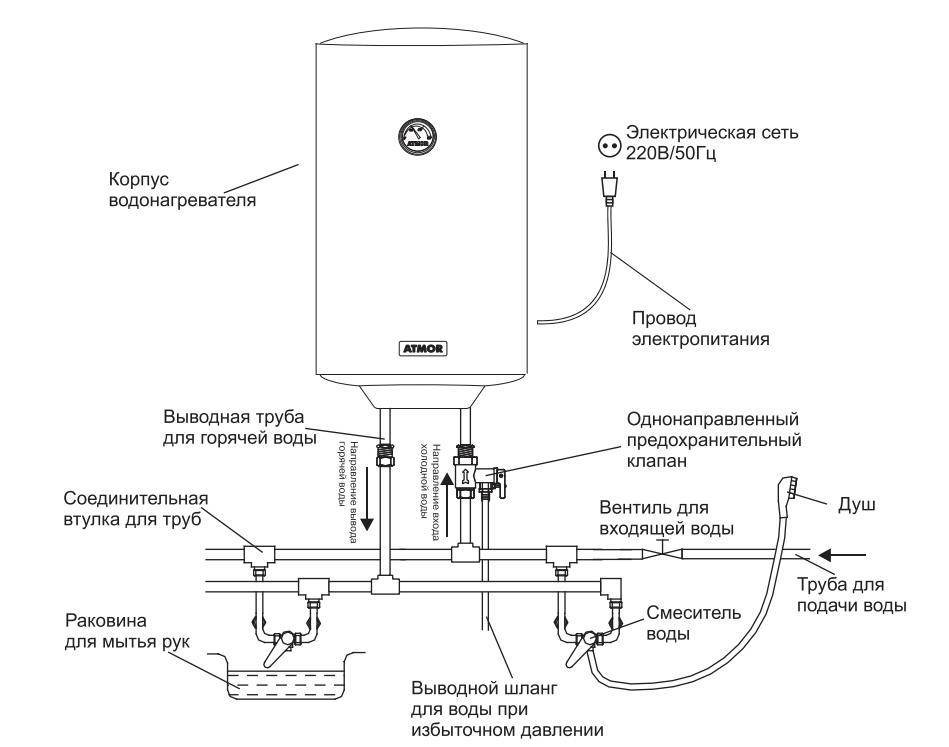

Стандартная схема подключения накопительного водонагревателя:

Выход горячей воды на приборе обозначен красным цветом. Его нужно соединить с краном горячей воды. После этого следует открыть вентили холодной и горячей воды, подождать, пока из крана для горячей воды выйдет весь воздух, и потечет вода. Одновременно отследить, нет ли нарушений герметичности в местах соединений.

//www.youtube.com/embed/i7Tt_zqVh7Y

Шаг 3: подводка электропитания

Следующий этап – подключение водонагревателя к питанию, где способ определяется лишь предпочтениями нового владельца водонагревательного прибора. Контакты на клеммах прибора обозначены следующим образом:

А – фаза (коричневый провод);
N – ноль (голубой цвет провода);
Заземление (желтый или любой другой цвет в трехжильном кабеле).

После соединения следует подать напряжение. В результате, на устройстве загорится световой индикатор активности. Затем согласно инструкции производителя нужно отрегулировать температурный режим. Водонагревательное устройство накопительного типа установлено и готово к использованию.

Схемы подключения водонагревателя к электросети

Для безопасной эксплуатации подключение водонагревателя к сети желательно выполнить в сухом месте, а кабели рекомендуется укрыть во влагозащищённом канале. К этой ветке электросети кроме бойлера не должны быть подключены другие электроприборы, особенно мощные. Основные элементы схемы: электрический кабель, розетка, УЗО и автомат.

Кабель

Сечение кабеля должно быть достаточным, чтобы проводка не перегревалась и не спровоцировала пожар. Вам потребуется медный трёхжильный кабель марки NYM или его аналог ВВГ. Рекомендуемые значения минимального сечения медной жилы при различной мощности однофазного водонагревателя приведены в таблице 1.

Таблица 1

Мощность бойлера, кВт	1,0	2,0	2,5	3,0	3,5	4,0	4,5	5,0	6,0	8,0	9,0
Минимальное сечение жилы, мм2	1	1,5	2,5	2,5	2,5	4	4	4	4	6	10

Розетка

Водонагреватели небольшой мощности могут быть подключены напрямую в трёхпроводную влагозащищённую розетку со степенью защиты от влаги по ГОСТ 14254–96, например, IP44 или другой, подходящей к вашей ситуации (см. таблицу 2), которая установлена на отдельном подводе от электрощитка.

Таблица 2

Степени защиты IP	IPx0	IPx1	IPx2	IPx3	IPx4	IPx5	IPx6	IPx7	IPx8
Нет защиты	Падение вертикальных капель	Падение вертикальных капель под углом 15° от вертикали	Брызги под углом 60° от вертикали	Брызги со всех сторон	Струи со всех сторон под небольшим давлением	Сильные потоки	Временное погружение (до 1 м)	Полное погружение
IP 0x	Нет защиты	IP 00
IP 1x	Частицы > 50 мм	IP 10	IP 11	IP 12
IP 2x	Частицы > 12,5 мм	IP 20	IP 21	IP 22	IP 23
IP 3x	Частицы > 2,5 мм	IP 30	IP 31	IP 32	IP 33	IP 34
IP 4x	Частицы > 1 мм	IP 40	IP 41	IP 42	IP 43	IP 44
IP 5x	Пыль частично	IP 50				IP 54	IP 65
IP 6x	Пыль полностью	IP 60					IP 65	IP 66	IP 67	IP 68

Розетка с заземлением

Такая розетка внешне отличается от двухпроводной наличием металлических контактов (клемм) заземления.

Схема подключения розетки с заземлением

Устройства защиты — УЗО и автоматы

В электрическую схему подключения водонагревателей (особенно при повышенной мощности) рекомендуется включить устройство защитного отключения (УЗО). Оно предназначено для блокировки работы оборудования в случае утечки тока на корпус. Сила тока, при которой происходит блокировка, указана на приборе и для эксплуатации бойлера должна составлять 10 мА. Этот параметр обозначает разницу между входящим и выходящим в водонагреватель током.

Выбор УЗО на основании мощности водонагревателя приведен в таблице 3.

Таблица 3

Мощность водонагревателя, кВт	Тип УЗО
до 2,2	УЗО 10А
до 3,5	УЗО 16А
до 5,5	УЗО 25А
до 7,0	УЗО 32А
до 8,8	УЗО 40А
до 13,8	УЗО 63А

Тип УЗО для сети переменного тока — «А» или «АС». При выборе прибора следует отдать предпочтение более дорогому, электромеханическому — он надёжнее, быстрее срабатывает и обеспечивает более высокую защиту.

В некоторых бойлерах УЗО входит в базовую комплектацию и размещён прямо в корпусе, в других моделях его нужно приобретать дополнительно.

Внешний вид УЗО

Внешне УЗО и дифференциальный выключатель (диффавтомат) очень похожи, но их легко отличить по маркировке. Обычный автомат отключает ток на оборудование при повышении напряжения, а дифференциальный выполняет одновременно функцию и УЗО и автомата.

Выбор двухполюсного автомата по мощности однофазного водонагревателя приведён в таблице 4.

Таблица 4

Мощность водонагревателя, кВт	Тип автомата
0,7	3А
1,3	6А
2,2	10А
3,5	16А
4,4	20А
5,5	25А
7,0	32А
8,8	40А
11,0	50А
13,9	63А

При выборе излишне чувствительных устройств защиты, бойлер будет постоянно отключаться, а вода нормально не нагреется.

Схемы подключения

Схема подключения принимается в зависимости от желательного уровня и приборного исполнения защиты людей и оборудования. Ниже приведены несколько распространённых схем, а также видео, в котором даются подробные объяснения этим схемам.

Подключение только через розетку

Защита — двойной автомат: 1 — вилка; 2 — розетка; 3 — двойной автомат; 4 — щит; заземление

Подключение через электрощит: 1 — автомат; 2 — УЗО; 3 — электрощит

В схеме УЗО + двойной автомат: 1 — УЗО 10 мА; 2 — вилка; 3 — розетка IP44; 4 — двойной автомат; 5 — линия водонагревателя; 6 — линия квартиры; 7 — электрический щит; 8 — заземление

По правилам безопасности все электромонтажные работы выполняются при отключенной подаче электротока на индивидуальном электрощите. Не включайте в сеть водонагреватель, не заполнив его водой. Не сливайте воду из него, не отключив электричество.

Установка газового водонагревателя

Установка накопительного водонагревателя своими руками

Прежде чем приступить к монтажу, рекомендуется определиться
с несущей способностью стены, где будет установлено нагревательное устройство. Выдержит ли?
Все-таки вес будет немаленький. Если есть сомнения в прочности стены, то можно
соорудить поддерживающую подставку или какие-либо дополнительные кронштейны под
прибор.

Поскольку регулировать температуру моментально необходимости
не будет, то удаленность от точки использования в нашем случае мы не
рассматриваем – устанавливаем бойлер где нам удобно.

В остальном, все тоже самое, что и в случае с проточным водонагревателем: сверлим отверстия, вбиваем дюбеля и крепим водонагреватель.

Установка и подключение накопительного водонагревателя к водопроводу и электросети

Установка бойлера под раковиной

Одним из прекрасных, а точнее незаметных мест для установки бойлера является место под раковиной. В таком случае стоит выбирать только маленькие по размеру приборы, зачастую в форме прямоугольника. Место под раковиной прекрасно защищает бойлер от влаги, а также не будет вам мешать, да и видеть его не каждый будет. Главное в этом деле позаботится о заземлении, ведь если этого не сделать, то подключивший этот прибор к сети вас может ударить током. Вот нам и понадобится основные знания электрики, чтобы сделать заземление нашего бойлера, об этом будет расписано в инструкции для монтажа непосредственно вашего бойлера, а иными словами необходимо к корпусу подсоединить проволочку с маленьким сопротивлением. И если даже корпус будет бить током, то по основным законам электрики ток будет идти по той проволоке непосредственно в землю. А также необходимо установить вовсе отдельную подводку для нашего бойлера.

Не думайте, что компактные бойлеры чем-то уступают большими. Вовсе наоборот компактные бойлеры способны вырабатывать до 3 литров горячей воды каждую минуту. Я думаю вам этого вполне хватит для всех нужд.

А вот технология монтажа практически такая же, как и при установке обычного бойлера.

Монтаж водонагревателей разных типов: крепление, подключение, схемы
