Зачем нужны термоклапаны для теплых полов

Что представляет собой байпас?

Байпас, или байпасный обвод – это трубопровод, который служит для организации протока теплоносителя в обход определенного участка отопительной магистрали, либо параллельно ему.

Чаще всего на этом участке установлено какое-либо оборудование. Один конец обводной трубы подключают к подводящему патрубку, второй – к отводящему.

Между байпасом и входным отверстием огибаемого прибора устанавливают запорную арматуру. Она позволяет полностью перенаправить поток воды по альтернативному пути, либо регулировать количество поступающей к устройству жидкости.

Для возможности полного отключения оборудования устанавливают кран и на отводящем патрубке – между выходным отверстием прибора и байпасом.

Как выбрать терморегулятор для теплого пола

Без правильно выбранного регулятора температуры полноценная эксплуатация отопительной конструкции невозможна. С полностью укомплектованными системами отопления можно сэкономить и электрическую энергию, и финансы. Терморегулятор для теплого пола выполняет простые задачи — с его помощью включается или выключается подогрев в заранее выбранное время. Функция может осуществляться также в соответствии с показаниями прибора.

Выбирая регулирующий прибор для встраивания в отопительную систему, надо учесть мощность — она должна соответствовать тому же показателю у отопительной конструкции. От того, какой терморегулятор установлен и как он работает, зависит не только комфорт в помещении, но и сохранность покрытия на полу.

Среди моделей терморегуляторов выделяют следующие группы:

  1. Приборы, благодаря которым удается обеспечивать экономию при работе, — они помогают уменьшить расход энергии, если хозяева жилья какое-то время будут в отъезде. На этот период мощность обогрева немного снижается.
  2. Устройства с возможностью программирования датчика температуры обогрева пола. Использование этой функции позволяет задавать период, когда обогрев помещения будет выполняться с требуемой интенсивностью. Команда, которую отдает таймер, передается на регулирующее устройство, после чего оно будет поддерживать заданную температуру на нужном уровне.
  3. Интеллектуальные, способные программировать рабочие режимы, где поочередно применяется экономичный и обогревающий. При использовании такого прибора команда от него в нужное время идет сразу к нагревательному элементу. Время определяется в зависимости от заранее заданных пользователем настроек или от перемен в атмосфере снаружи.
  4. Приборы, включающие встроенный датчик-ограничитель. Он помогает защитить от перегревания и покрытие на полу, и нагревательный элемент. Особенную пользу приносит использование такого устройства, если на полу уложен ламинат, не переносящий больших перепадов температуры.

Устройство для регулирования температуры выбирают на основании площади помещения. Так, для небольшой комнаты достаточно простого прибора, работа которого не предусматривает возможности программирования. Для больших площадей необходимо подыскивать устройства сложнее, предусматривающие возможность программирования. Для таких целей могут применяться термостаты со специальными датчиками, которые устанавливаются внутри пола.

Приборы для регулировки бывают накладными или встраиваемыми — сведения об этом содержатся в инструкции, приложенной к товару. При выборе надо учесть вид управления, оценить удобство монтажа, настройки и применения для существующих условий.

Использование приводов

Помимо термостатической головки, клапаном можно управлять и другими способами. Первый из них – ручной, когда глубину нажатия штока определяет поворот рукоятки снаружи корпуса. Не самый лучший вариант и годится только в том случае, когда температура воды, поступающей в патрубки, неизменна. Другой вариант – управление с помощью серво— и электропривода, получающего команды от контроллера. Для совместной работы с разными приводами используется и другой тип клапанов – поворотные, чье устройство показано на рисунке:

Этот клапан с 3 выходами очень похож на обычный шаровой кран с электроприводом

Здесь есть определенное сходство с шаровым краном, только рабочий поворотный элемент имеет другую форму отверстия, чтобы пропускать теплоноситель сразу в двух направлениях. Принцип работы здесь простой: ось поворачивается на требуемый угол, вращаемая приводом. Последний управляется контроллером, получающим импульсы от одного или нескольких датчиков. Обычно приводы на клапаны устанавливают в сложных либо автоматизированных системах отопления с погодным регулированием.

Работа регулятора для водяного теплого пола

Регулятор температуры для теплого пола механически выполняет те же самые операции. Но делает это непрерывно, основываясь на показаниях датчиков температуры. В итоге малейшее ее изменение безотлагательно парируется незначительным поворотом вентиля, что исключает появление воздушных пробок в системе.

Возможных мест расположения датчиков температуры два. Одно из них – в бетонной стяжке пола рядом с трубами. При таком расположении регулятор стабилизирует температуру поверхности пола, поддерживая ее заданное значение.

Такой метод регулирования подходит для систем, где полы подогреваются дополнительно, а поддержания температуры воздуха в помещении используется отдельный контур с радиаторами отопления. Для мощных и протяженных систем обогрева пола этот метод неэффективен.

Если же отопление полов является единственным средством обогрева помещения, а также при значительном влиянии внешних факторов на ощущение комфорта от теплых полов, то используются терморегуляторы с датчиком температуры наружного воздуха. Поскольку он встроен в корпус регулятора, то к высоте установки устройства управления предъявляются определенные требования.

Датчик температуры воздуха используется в составе мощных систем отопления. Но следует учитывать, что подобная регулировка подразумевает отсутствие сильных потерь тепла.

В некоторых моделях используются оба метода контроля температуры: и пола, и воздуха в помещении. Приоритетным для регулятора являются показания комнатного датчика.

Как выбрать термоголовку для теплого водяного пола?

Деятельность целой системы водяного пола основывается в миксерном узле, который отвечает за регулировку системы теплоносителя. Это обуславливается тем, что с отопительного оснащения влага подается с довольно значительным уровнем нагрева (вплоть до 90 градусов), а в поверхности пола данный коэффициент должен быть небольшим (не больше 40 градусов). За поддержку нормальной температуры теплоносителя несет ответственность термоголовка, которая находится на заслонке.

В смесителе совершается смешивание жидкости, которая протекает со значительной температурой. В итоге дает возможность посылать в водяные контуры с необходимой температурой.

Трехходовой гидроклапан

Данный гидроклапан обладает тремя проходами. Из них два служат для поступления водяных потоков, третий проводит котел в конструкцию водяного контура. Чтобы не допустить коррозии метала, блок-корпус производят из нержавеющего металла. Во время работы тепловой пол отлично реагирует на окружающую среду, изменяя положения буксов и управляя степенью разогрева жидкости на выходе. Термоголовка оснащена измерителем, который передает сигналы приводу (закрыть или открыть клапан).

Она в обязательном порядке должна стоять в горизонтальном положении.

Термоголовка для теплого водяного пола: принцип работы термоголовки Rtl, характеристики устройства и отзывы

Правила монтажа и эксплуатации

Монтаж трехходового клапана в систему теплого пола частного дома не слишком сложен, его вполне можно выполнить своими руками. Необходимо точно придерживаться инструкции, она прилагается производителем к каждому изделию.

На всех вводах-выводах трехходового клапана выбиты буквы:

  1. А – подача основного теплоносителя (горячей воды). Обычно этот участок находится на одной оси с выходным патрубком.
  2. С – второй ввод в вентиль. Обычно располагается перпендикулярно оси движения теплоносителя.
  3. АВ – выход. Находится на одной оси с основным вводом.

При монтаже оборудования следует предусмотреть возможность демонтажа и осмотра – к клапану должен быть свободный доступ.

Необходимые инструменты и материалы

Для монтажа трехходового клапана понадобится:

  • Два разводных гаечных ключа.
  • Накидные гайки-американки, укомплектованные прокладками.
  • Возможно, лента ФУМ.

Ход работ

Клапан в систему устанавливают при помощи накидных гаек-американок. Перед установкой очищают торцы труб (точнее, фитинги на торцах труб) от грязи, заусенец, песка, пыли. То же проделывают с патрубками клапана. Проверяют наличие прокладок в гайках. Накручивают гайки на патрубки и слегка затягивают. При этом одним гаечным ключом закручивают гайку, вторым придерживают вентиль. Перед клапаном необходимо подсоединить механический фильтр.

Важно правильно расположить вентиль: ко вводу А подсоединяют трубопровод горячей воды; В – байпас от обратки; АВ – коллектор, к которому подходят трубопроводы отопления

При установке привод не должен находиться над клапаном

При установке привод не должен находиться над клапаном.

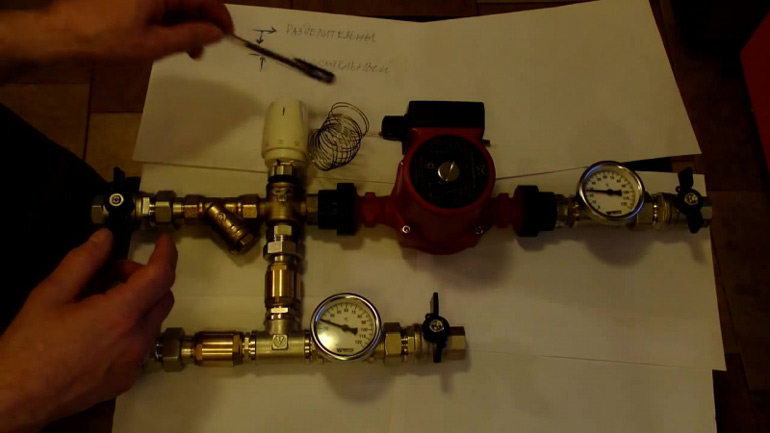

Видео по монтажу

На видео можно увидеть все тонкости правильной установки трехходового клапана для теплого пола.

Особенности эксплуатации

Перед клапаном следует в обязательном порядке установить фильтр.

Ошибкой будет установка клапана с термоголовкой в систему, регулирующую теплый пол в нескольких комнатах или расположенную в другом помещении (и в плотно закрытом распределительном шкафу). Необходимо устанавливать оборудование с выносными датчиками, расположенными в отапливаемой комнате.

Частые ошибки и проблемы при установке

Самая существенная ошибка при установке трехходового регулировочного клапана – неверно подсоединить трубопроводы с входящим и выходящим теплоносителем (например, когда к патрубку для ввода присоединяют трубу для подачи теплоносителя в отопительный контур). Необходимо быть внимательным при установке оборудования. На патрубках буквами указано назначение каждого отвода, при неправильном подсоединении трехходовой клапан работать не будет.

Необходимо точно соблюдать рекомендации производителя по длине прямых участков до и после вентиля, иначе работа регулятора будет нарушаться, а гарантия на такое оборудование не распространяется.

Описание детали

Конструкция клапана

Трехходовые термостатические вентили устанавливаются в системы теплого пола для смешивания потоков теплоносителя. При попадании подающего и обратного потока в полость клапана вода с разной температурой перемешивается, при этом ее температура выравнивается. Иными словами, данная деталь предназначена для того, чтобы в систему труб водяного теплого пола не попадала ни слишком холодная, ни слишком горячая вода.

Узел крепления термоголовки к вентилю

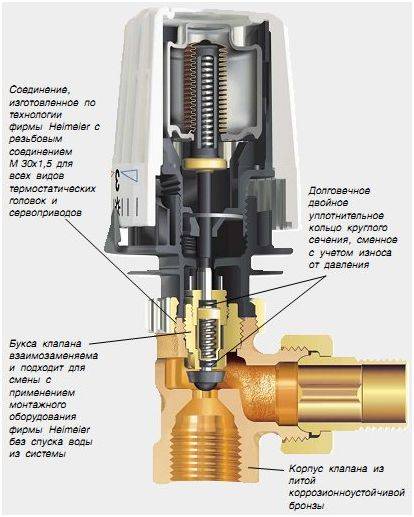

К основным деталям, обеспечивающим работу данного устройства, относятся:

  • Термоголовка. Этот элемент представляет собой функциональный блок, который монтируется на шток вентиля через специальную буксу. В процессе работы термоголовка реагирует на температуру воздуха, изменяя положение буксы клапана и регулируя степень нагрева теплоносителя на выходе.
  • Основной деталью термоголовки является температурный датчик, который считывает температуру и посредством системы капилляров передает управляющие сигналы приводу устройства. В зависимости от показаний датчика привод либо открывает, либо закрывает клапан.

Трехходовой вентиль с термоголовкой

  • Помимо газовых сегодня применяются также жидкостные и парафиновые термоклапаны. Их отличает несколько меньшая цена, однако такие устройства медленнее реагируют на изменения нагрева и потому характеризуются значительной инерционностью.
  • В некоторых случаях при конструировании теплого пола используется термоэлемент с выносным баллоном. Баллон соединяют с сильфоном капилляром длиной до 2 м, при этом принцип работы устройства остается неизменным.

Механическая система

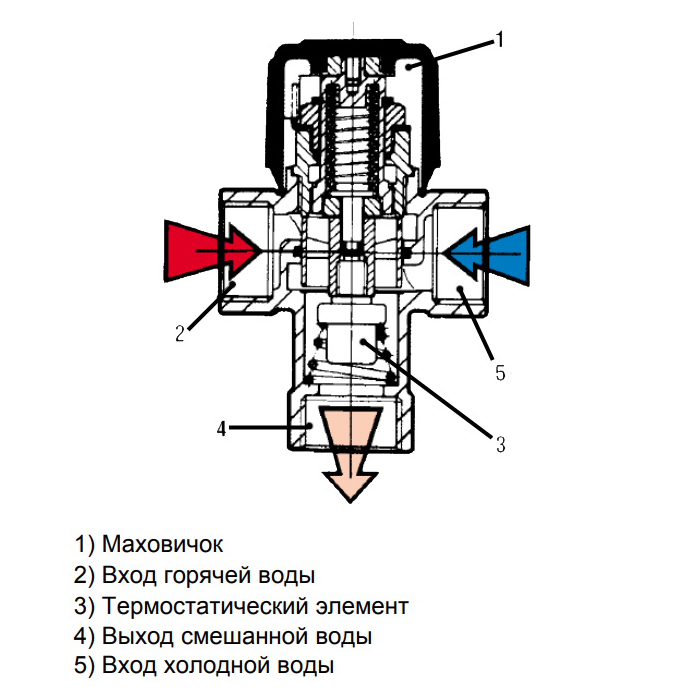

Разрез механической части

Кроме термоэлемента, регулирующего работу устройства, в конструкцию данной детали входят:

  • Корпус клапана. Как правило, производится из высокопрочного металла (нержавеющая сталь, литая бронза), отличающегося устойчивостью к коррозии. На корпусе закрепляется головка с термоэлементом, а также патрубки для поступления и вывода теплоносителя.
  • Букса. Отвечает за запирание входа в узел подключения термоголовки, соединяет шток с золотником. Некоторые компании производят буксы особой формы, позволяющие заменять термоэлемент, не производя спуск воды из системы.
  • Седло клапана  – внутренняя полость, в которой и происходит смешивание воды.

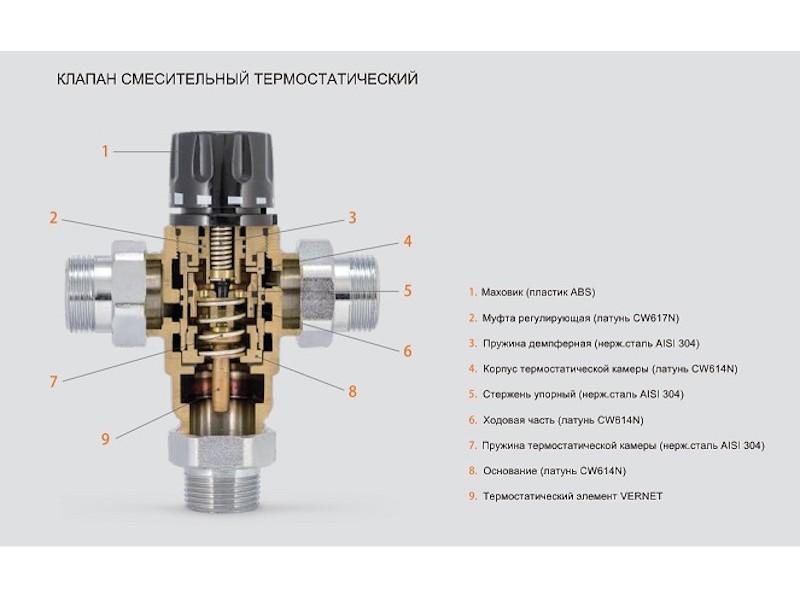

Устройство в сборе

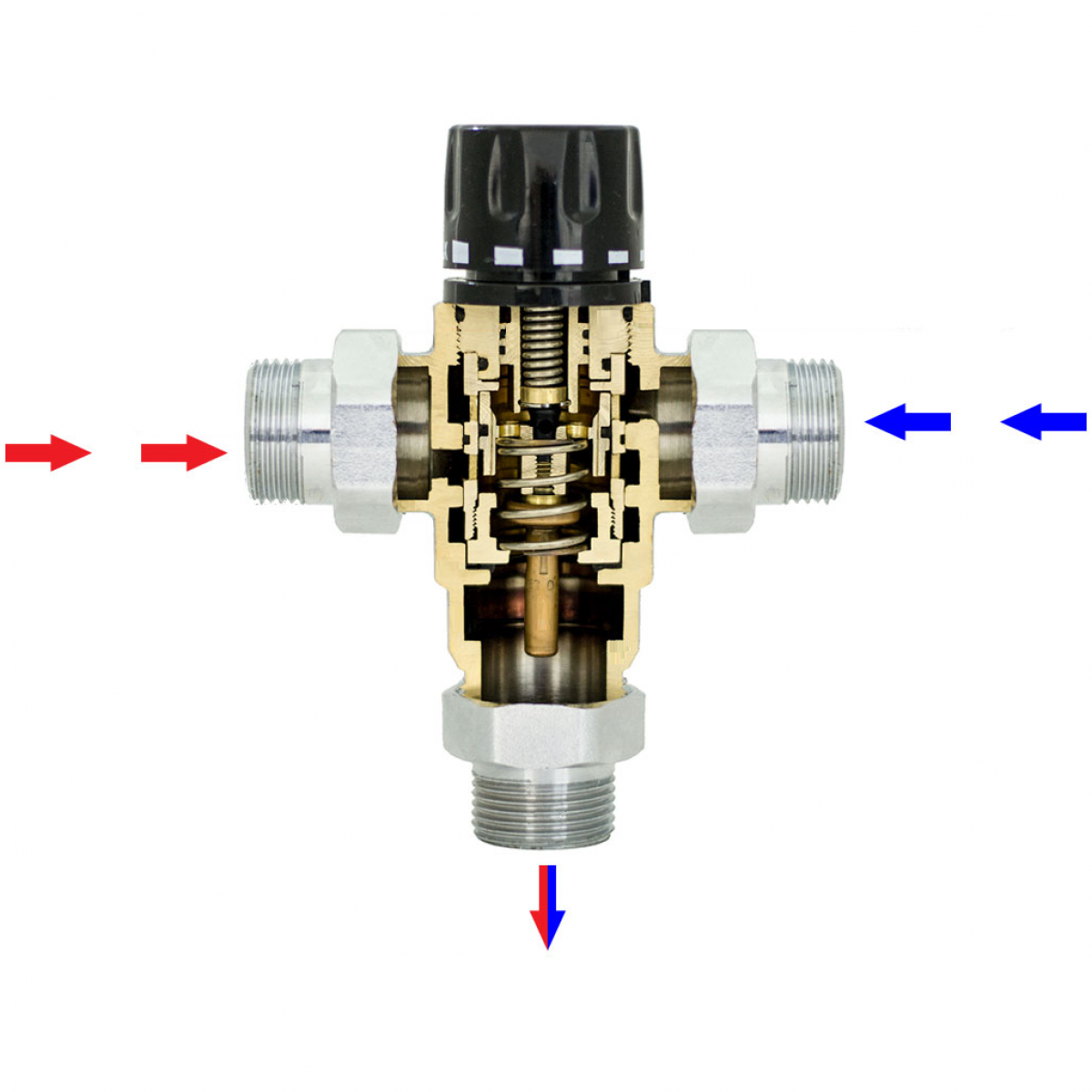

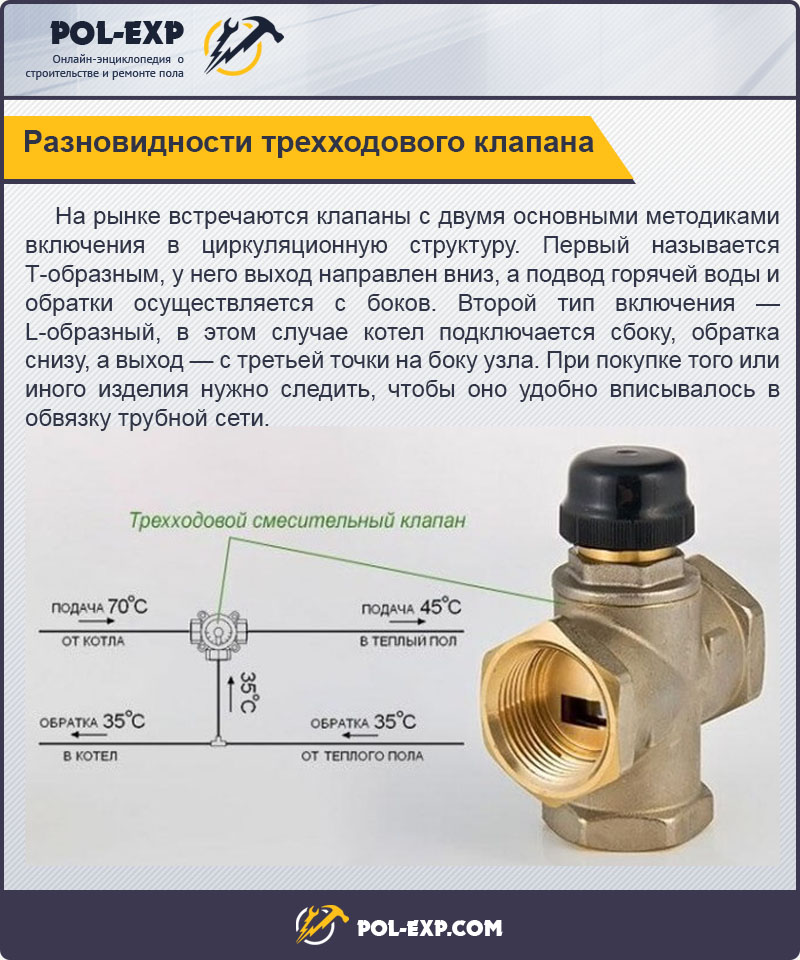

Принцип работы трехходового клапана

Трехходовой смесительный клапан устанавливается на тех участках трубопровода, где необходимо разделение основного потока теплоносителя на 2 контура:

  • с переменным гидрорежимом;
  • с постоянным.

Зачастую постоянный поток необходим для того, кому подается теплоноситель высокого качества и в установленных объемах. Его регулировка соответствует показателям качества. Касаемо же переменного потока, то он используется для объектов, где показатели качества не являются ключевыми. Здесь важную роль играет показатель коэффициента количества. Другими словами , подача тёплого носителя в этом случае осуществляется по требуемому количеству.

Обратите внимание! Одним из элементов запорной арматуры является и аналог прибора, о котором мы повествуем в данной статье, который называется двухходовой клапан. В чем его отличие? Он отличается от трехходового принципом своей работы. Дело в том, что один из элементов его конструкции, шток, не может перекрывать поток жидкости, имеющий постоянные гидравлические показатели

Дело в том, что один из элементов его конструкции, шток, не может перекрывать поток жидкости, имеющий постоянные гидравлические показатели.

Шток постоянно открыт, он настраивается на определенный объем жидкости. Исходя из этого, у пользователей появляется возможность получать требуемый объем как в плане количества, так и в плане качества. В общем, данный прибор не может остановить подачу жидкости для сети с постоянным гидравлическим потоком. А вот поток переменного типа он способен перекрыть, из-за чего появляется возможность регулировать давление/расход.

Можно создать один трехходовой клапан, соединив пару двухходовых. Но они должны работать в режиме реверса, то есть, при открытии одного, другой должен закрываться.

Трехходовой клапан для теплого пола или других целей работает со следующей последовательностью:

  • к коллектору, который является одним из элементов теплого пола, поступает горячая вода;
  • степень нагрева жидкости определяется во время ее прохождения через термосмесительный клапан;
  • в том случае когда температура превышает установленный уровень, открывается проход откуда поступает охлажденная жидкость;
  • оба потока смешиваются внутри;
  • после того как температура падает до установленного предела, проход для холодной воды закрывается.

К недостаткам трехходовых клапанов, можно отнести вероятность появления резких скачков температуры, которые могут происходить при запуске нагретой воды, что может оказывать негативное воздействие на состояние трубопровода при смешении.

Трехходовой термостатический смесительный клапан применяется для того, чтобы:

  • при необходимости перенаправлять потоки с разных трубопроводов;
  • смешивать потоки диаметрально разных температур, для получения потока установленной температуры;
  • динамически управлять направлением потоков для получения потока с постоянно установленной температурой;
  • в водопроводной системе, это получение потока с заданной стабильной температурой;
  • в отопительной системе, это получение отдельного смесительного узла со стабильно постоянной температурой циркуляции.

С помощью обычного шарового крана можно регулировать вручную. С виду он схож с обычным вентилем, но обладает такой особенностью как дополнительный выход. Данный вид арматуры используется для принудительного ручного управления.

Для автоматической регулировки используется особый трехходовой клапан, который оснащен электромеханическим прибором для того чтобы менять положение штока. Его нужно подключать к термостату для того, чтобы была возможность регулировать температурный режим в помещении.

Работа термосмесительного клапана

Когда речь идет о смесителе для отопления, сегодня доступны самые разные типы. Обычно они основаны на количестве соединений и называются трех-, четырех- или пятиходовыми смесительными клапанами. Особенно часто используется трехходовой клапан. Он, например, подключает поток к возврату и помогает установить правильную температуру подачи нагревателя . Чтобы это работало, с учетом погодных условий регулирование может регистрировать температуру наружного воздуха. Он использует кривую нагрева, чтобы определить, насколько горячим должен быть поток, и, при необходимости, направляет воду из обратного потока в основной поток. Это снабжает здание энергией без потери тепла.

Приводы обеспечивают правильную настройку клапана

Смесительный термостатический клапан может быть выполнен поворотом ползуна или клапанного диска. На практике эту задачу берет на себя исполнительный механизм подогрева пола . Двигатель реагирует на сигналы управления нагревом и устанавливает правильный коэффициент смешивания на клапане.

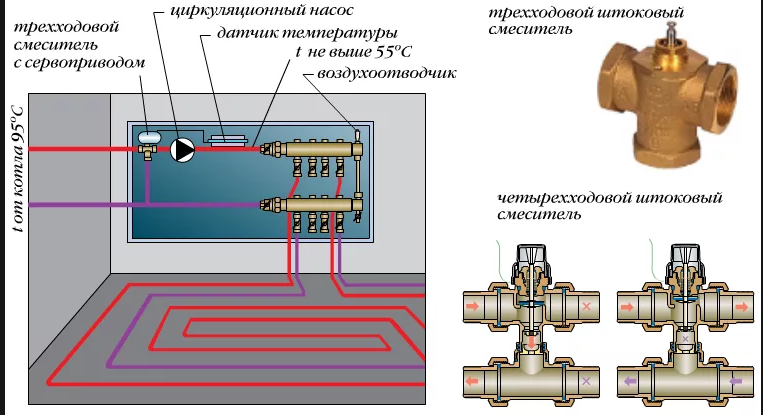

Как работает система подмеса воды

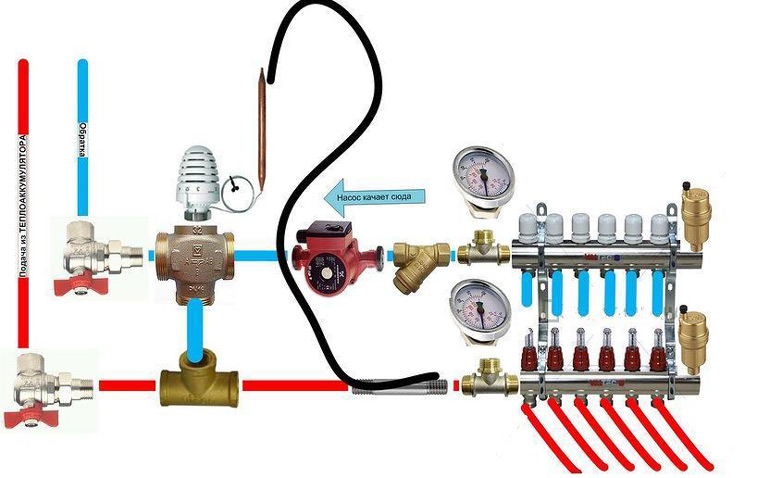

Система подмеса на несколько комнат

Условно говоря, узел смешивания для теплого пола работает таким образом:

Горячая жидкость доходит до коллектора теплого пола и останавливается с помощью предохранительного клапана, если её температура слишком высока. От давления срабатывает заслонка и начинает подавать остывшую жидкость из обратки (которая уже прошла сквозь контур и остыла). Как только температура становиться оптимальной, клапан перекрывается обратно. Есть несколько способов организовать подмес воды, о котором мы расскажем ниже.

Также зачастую коллекторный узел не только держит оптимальный уровень температуры, но и увеличивает давление в контуре для улучшения циркуляции.

Он обычно состоит из следующих элементов:

  • Предохранительный клапан, о котором мы рассказали выше. Он включает смешивание, если температура становиться слишком горячей.
  • Циркуляционный насос, который увеличивает давление воды и делает прогрев равномерным.

Помимо этого узел может еще включать в себя байпас – для защиты от перегрузок, клапаны для спуска воды и воздухоотводчики. В зависимости от ваших требований, его сборка может быть выполнена несколькими способами.

Смесительный узел всегда устанавливается до контура теплого пола, но место его крепления может быть разным: непосредственно в комнате, в котельной или другой комнате в коллекторном шкафу.

Главным отличием смесительных узлов друг от друга являются используемые в них клапаны. Наиболее популярными считаются двух- и трёхходовые клапаны.

Двухходовой клапан

Двухходовой питающий клапан

Также такой клапан часто называют питающим. На нем установлена термоголовка с датчиком жидкости, который постоянно проверяет подаваемую воду. При необходимости он отсекает подачу горячей жидкости от котла.

В итоге для смешивания постоянно подается вода из обратки, а когда она приостывает, клапаном добавляется горячая порция. Таким образом, теплый пол квартиры или дома не перегревается и срок его эксплуатации увеличивается. Такой вариант обладает маленькой пропускной способностью, поэтому регулировка происходит плавно, без резких скачков.

Большинство мастеров предпочитают устанавливать именно такой тип смешивания, но для его использования площадь отопления не должна превышать 200 квадратов.

Трехходовой клапан

Такой вид совмещает в себе функции пропускного клапана и байпасного балансировочного крана. Его главным отличием является смешивание внутри него горячего теплоносителя с остывшей обраткой. Зачастую они оснащаются сервоприводами, которые управляют термостатическими устройствами и метеоконтролеррами.

Внутри этого клапана расположена заслонка, которая установлена в зоне между трубой подачи и обратки. Регулируя положение заслонки, изменяется соотношение подаваемой воды.

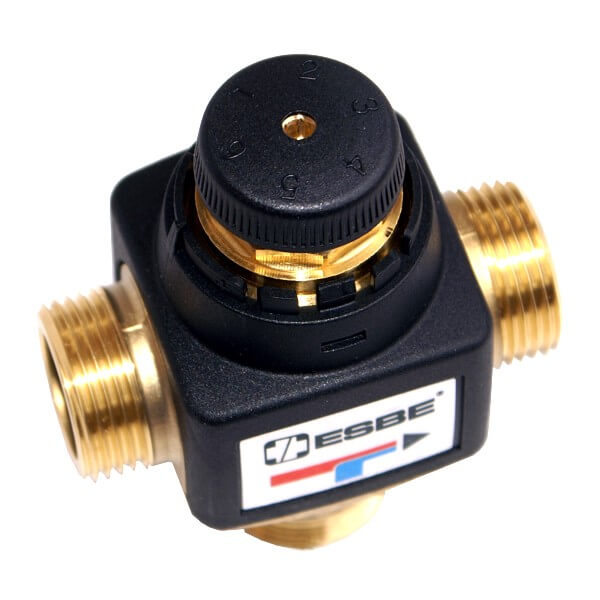

Трёхходовой смесительный кран

Этот тип подключения считается более универсальным, хорошо подходит для крупных систем с большим количеством контуров и использованием метеоконтроллеров.

Также стоит рассказать о недостатках такой схемы подключения. Не исключены случаи, когда по сигналу от термостата клапан полностью откроется и впустит воду 95 градусов в контур. В системе теплого пола недопустимы резкие скачки температуры и давления, трубы теплого пола попросту могут лопнуть.

Вторым недостатком является большая пропускная способность трехходового клапана. То есть даже от незначительного его смещения температура может резко измениться.

Уличные датчики температуры

Подключение вместе с уличным датчиком температуры

Погодозависимые датчики ставят для автонастройки температуру под погодные условия. Например, при резком похолодании они дают команду на увеличение температуры пола.

Вентиль поворачивается максимум на 90 градусов. Контроллер делит их на 20 отрезков по 4,5 градуса и каждые 20 секунд проверяет подаваемую температуру. Если фактическая температура не соответствует оптимальной, вентиль поворачивается на 1 деление. Кроме того, некоторые виды могут снижать подачу воды, когда дома никого нет.

Конечно, это можно делать вручную, и каждый раз подкручивать вентиль, но устанавливать каждый раз оптимальный режим подогрева будет трудно.

Главные функции и особенности устройства

По принципу работы элемента, можно догадаться о происхождении его названия – трёхходовой клапан выполняет главную функцию – пропускает через 2 канала воду из разных источников:

  • Теплоноситель с высокой температурой из трубы с подачей, связанной со стояком централизованного отопления или котлом-нагревателем;
  • Прохладная вода, остывшая в ходе циркуляции по водяному контуру.

Потоки смешиваются друг с другом внутри клапана и покидают его через третий клапан уже с заданной владельцем температурой. Устройство работает постоянно, поскольку подмес осуществляется в процессе каждого рабочего режима греющего контура в стяжке пола.

Рабочий цикл имеет следующую последовательность: подогрев – отдача тепла – подмес остывшей воды – отдача тепла – подмес. Пропорция, в которой смешиваются потоки с разными температурами, должна контролироваться автоматически и постоянно.

Иначе производительность теплообмена полов с воздухом в комнате не будет напрямую связан с возможными перепадами градусов тепла. В таком случае владельцу придется выставлять параметры нагрева воды в ручном режиме.

Системы отопления

Подмес горячей воды в смеситель без участия владельца позволяет наличие термочувствительной головки. Именно она отвечает за пропускные возможности клапана на основе температуры смешиваемых потоков воды с обеспечением заданных параметров на выходе.

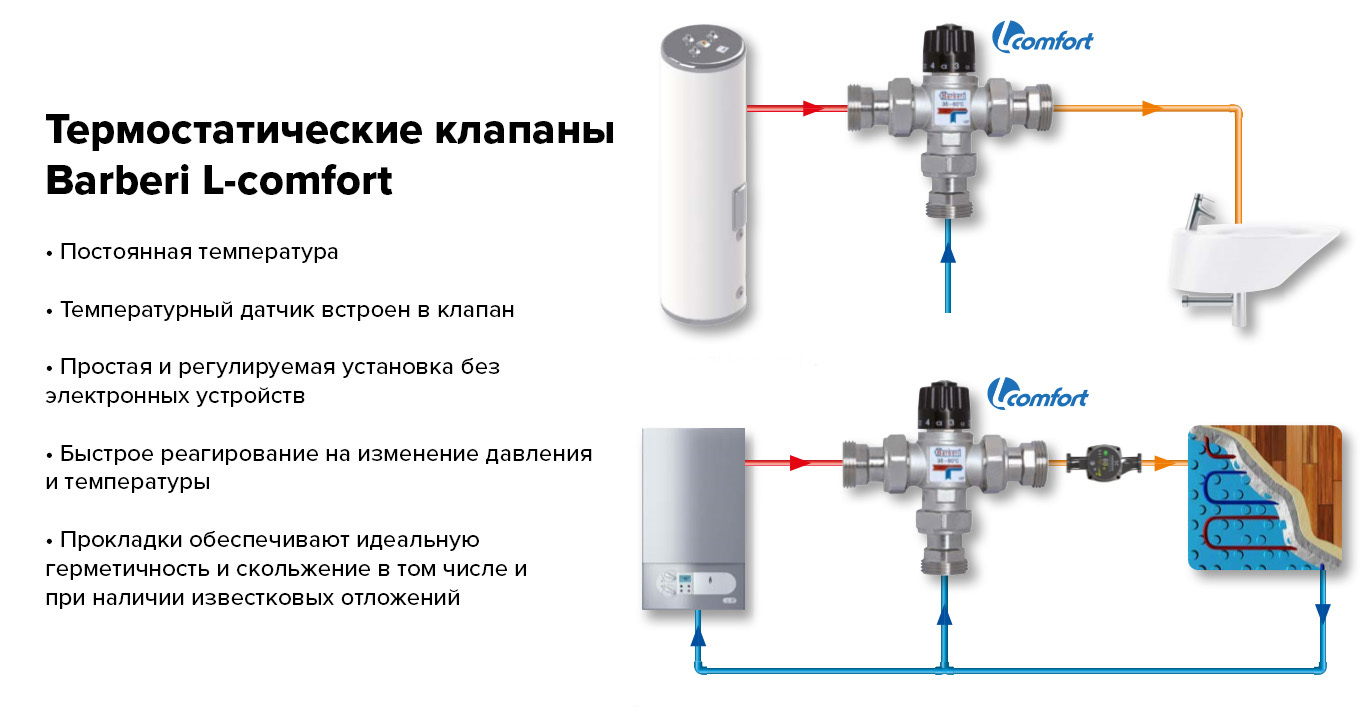

Трёхходовые клапаны могут использоваться в разных условиях и имеют различные назначения, поэтому встречается несколько их видов.

Отопительные домашние системы с батареями, подключенными к автономному котлу, требуют самого простого устройства. Трехходовой кран относительно недорог и отличается простотой по своему конструктивному исполнению, поэтому ставить их можно своими руками. В таком случае объемы смешивания потоков регулируются вручную самим владельцем.

Системы ГВС

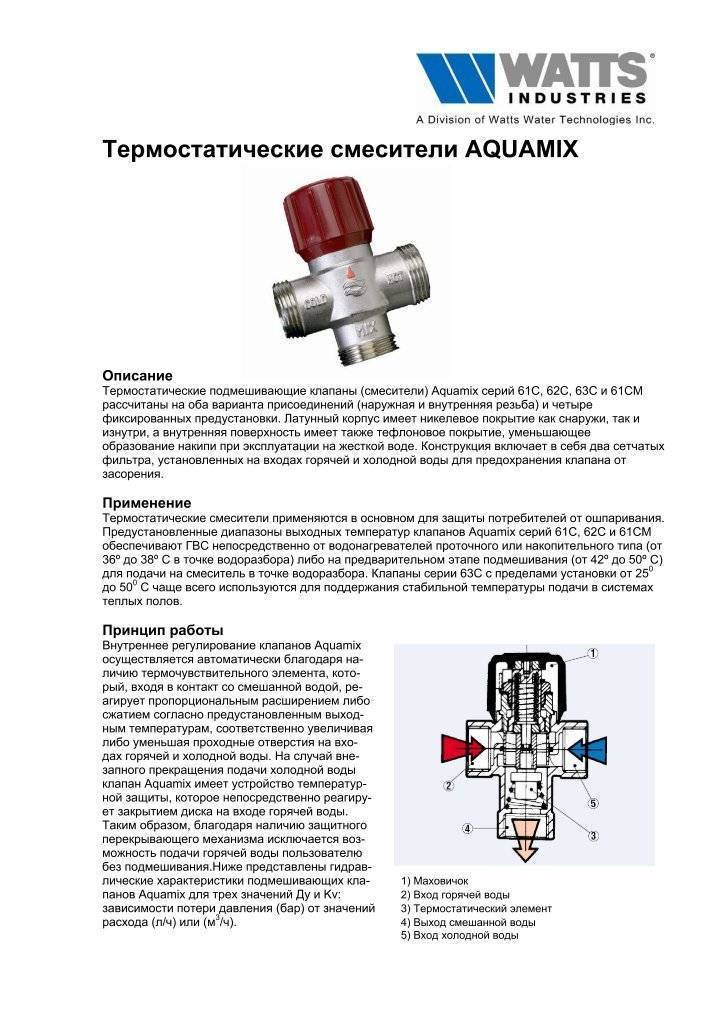

В подаче горячего водоснабжения клапан трехходового типа нужен для обеспечения безопасной температуры воды – человек не должен обжечься. Устройства имеют простую и понятную конструкцию и отличаются от отопительных аналогов особым защитным блоком, предназначение которого – перекрытие горячей воды при отсутствии в трубах холодной.

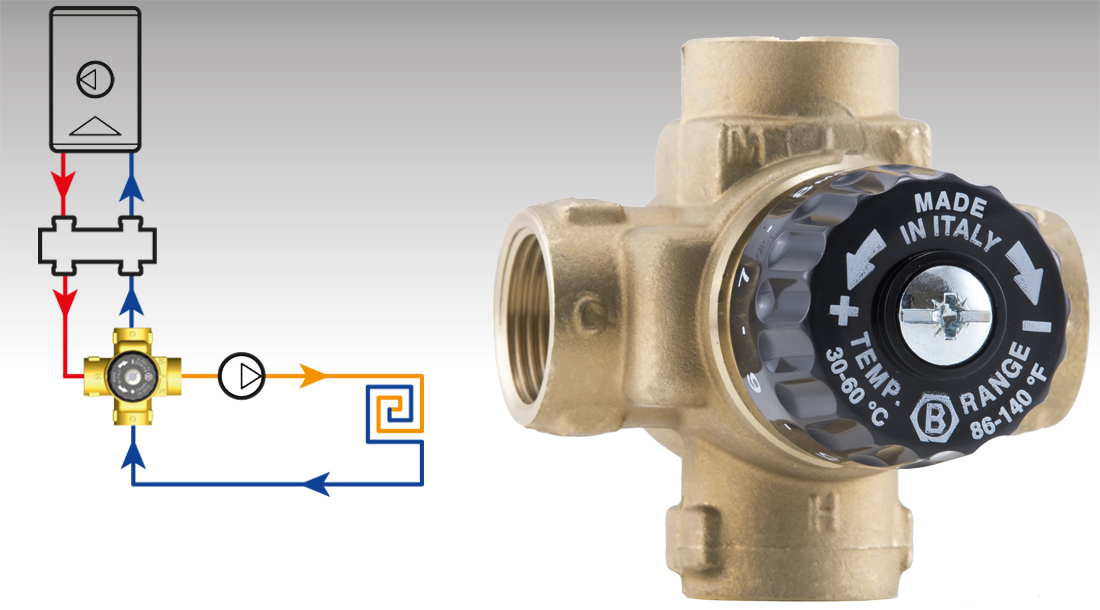

Водяной теплый пол

Трехходовой клапан в составе водяного контура имеет усложненную конструкцию, поскольку нужен для поддержания теплоносителя в указанном диапазоне температур в зависимости от градуса окружающей среды.

В смесителе используется трехходовой клапан для регулировки интенсивности обогрева жилья автоматически, без участия владельца. В кране есть рукоятка для регулировки, а также нанесенная мерная шкала, по которой можно выполнять ручную настройку.

Необходимо установить циркуляционный насос, который будет поддерживать в греющем водяном контуре оптимальное давление. Это очень важный момент для правильной работы узла, в котором осуществляется подмес теплоносителя.

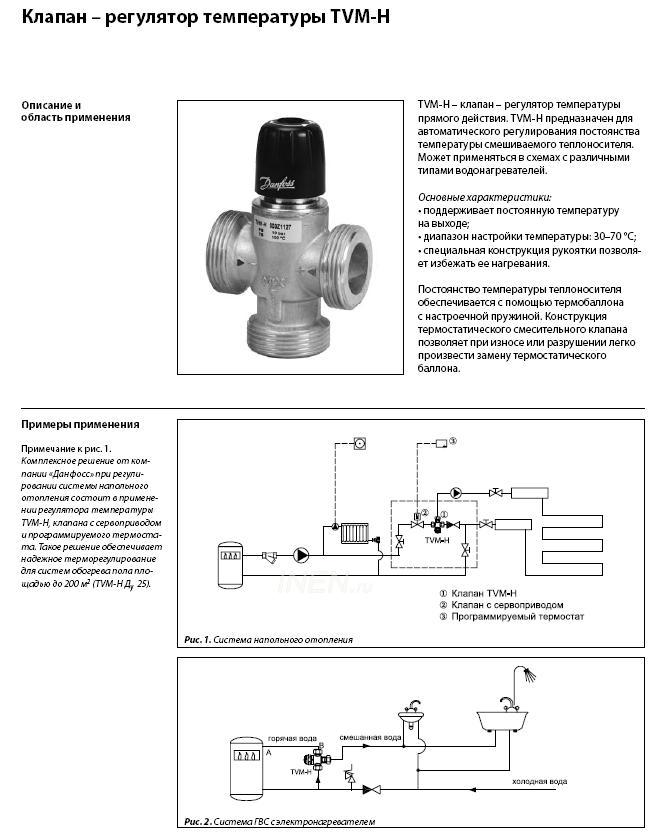

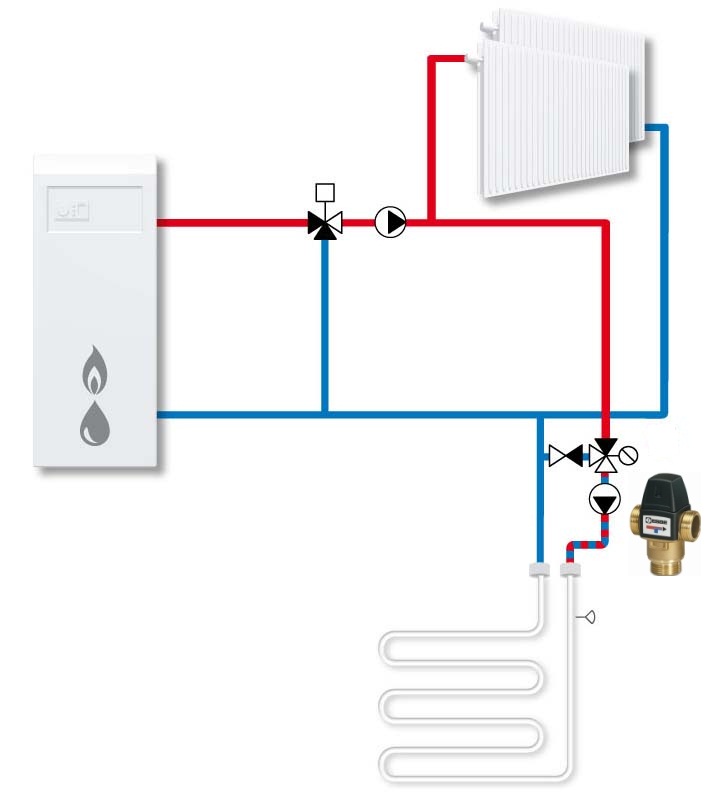

Схема подключения

Вернемся теперь к общей схеме клапана. Мы проанализировали смешение двух потоков теплоносителей, которые имеют разную температуру. Здесь на поверхность выходит главный недостаток «трехходового», который не может дозировать количество теплоносителя. Поток холодный перемешивается с горячим потоком, на выходе получается достаточно непредсказуемая температура.

Термоблок старается выдерживать заданный уровень, но сделать это архисложно. Постоянно присутствует в этом случае неустойчивое равновесие. Подобная схема напоминает явление, как если бы открыть два крана с холодной и горячей водой, определить точную температуру воды будет практически невозможно. Таким образом, если нет возможности, используя клапана, влиять на подмес, надо значит поставить дополнительный блок, который сможет влиять на остывший теплоноситель.

Чаще всего монтируют:

  1. Балансировочный вентиль.
  2. Настроенный радиаторный клапан

Эти два элемента монтируются на байпас таким образом мы будем получать нужную температуру. Если отсутствует согласование между насосом котла и теплого пола, то в этом случае передавливание теплоносителя (котловой мощнее) сразу в обратку котлового контура. Таким образом до теплого пола доходить ничего не будет. Избежать этого явления можно с помощью монтажа обратного клапана, его также поставить можно на выходе. Таким образом проблема будет решена. Стоимость в среднем:

  1. Клапан трехходовой 3300 руб.
  2. Термоголовка 2700 руб.
  3. Обратный клапан на дюйм 500 руб
  4. Вентиль, радиаторный клапан до 700 руб
  5. Общая сумма составляет порядка 7200 руб.

При этом не учитываются трубы, фиксирующие материалы.

Стоит рассчитывать диапазон температур. Для теплых полов температура не превышает 40°C. Также существуют допуски по давлению: дорогие конструкции «держат» давление до 16 бар,  для бытовых устройств вполне хватает в 2,5 раза меньше (5-5 бар). Регулируются данные показатели ГОСТ 26349-84.

Трехходовые клапана имеют разные диаметры патрубков. Самые популярные из них: это 1 и ¾ дюйма, резьба при этом бывает как внутренняя, так и – внешняя.

Трехходовые клапаны в отоплении теплого пола кажутся невзрачными, но они необходимы в работе и применяются в различных сферах, выполняя важные функции. Использовать клапана рекомендуется использовать изделия от известных производителей, тогда это компактное устройство будет работать без сбоев долгие годы. При покупке следует познакомиться, чтобы на корпусе не был повреждений или трещин. Регулятор должен без затруднений поворачиваться в любую сторону. Термоголовка проверяется с помощью небольшого нагрева. Это можно сделать, используя о

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Виды терморегуляторов

На пути от датчика до сервопривода устанавливается самый сложный прибор системы – терморегулятор для управления температурой водяного теплого пола. На этом месте могут стоять как простые, так и достаточно сложные и дорогие устройства.

Электромеханические терморегуляторы

Самый простейший вид терморегуляторов. Соответственно – самый дешевый. Из органов управления в них минимум возможного: диск, по окружности которого нанесена цифровая шкала со значениями температуры. Никакой индикации текущего значения регулируемого параметра не предусмотрено. Поэтому увидеть, насколько температура пола или воздуха в помещении соответствует действительности не представляется возможным.

Иногда на панели регулятора присутствует рычажок, переключением которого отопление выключается полностью.

Электронные терморегуляторы

Эти приборы подороже электромеханических. У них имеется дисплей, на котором показывается либо текущее, либо заданное значение температуры. Задание производится путем нажатия на кнопки уменьшения или увеличения параметра.

Отдельный подвид этих изделий – сенсорные устройства. Отличаются они от обычных кнопками, срабатывающими не от надавливания, а от легкого касания. И увеличенной ценой.

Программируемые терморегуляторы

Внешне они похожи на электронные терморегуляторы, так как на передней панели тоже имеется дисплей. Но для управления используется больше кнопок, так как в них заложено множество функций.

Терморегулятор для теплого пола программируемый позволяет изменять заданную температуру в зависимости от времени суток или дней недели. Это дает возможность снижать интенсивность или даже полностью выключать отопление тогда, когда оно не требуется.

Например, утром по будним дням вся семья покидает дом: дети отправляются в садик или школу, взрослые – на работу. Нет смысла тратить тепловую энергию на поддержание рабочей температуры в помещении, она никому не нужна.

В установленное время, незадолго до возвращения жильцов в родные стены, таймер регулятора снова вернет систему в требуемый режим работы. Манипулируя установками температуры в разные времена года, можно добиться максимально возможной экономии.

Среди программируемых устройств есть вариации с управлением от пульта ДУ, возможен также доступ к настройкам от компьютера, планшета или мобильного телефона через сеть Wi-Fi. Соответственно, с увеличением количества возможностей растет и цена, которая и без того превышает стоимость ранее описанных устройств.

Кроме того, некоторые программируемые регуляторы позволяют управлять работой нескольких контуров обогрева одновременно. Причем стабилизация температуры происходит в каждом контуре независимо от других. Эти приборы называют мультизональными.

Радиоэлектронные устройства

Все перечисленные выше терморегуляторы являются проводными устройствами. Для связи датчика с регулятором, регулятора с сервоприводом, подачи питания на схему управления используются кабельные линии. А их нужно прокладывать по стенам или внутри них.

Но иногда это оказывается невозможным или не эстетичным. Специально для таких случаев разработаны устройства, в которых кабели заменены передатчиками и приемниками радиосигналов управления.

Электрические сигналы в такой системе передаются беспроводным путем. Стоимость оборудования очень высока, поэтому целесообразно использовать его только в тех случаях, когда прокладка кабельных линий действительно невозможна. Либо владелец способен значительно переплатить за комфорт.

Характеристика оборудования

Теплоноситель из котла проходит по магистрали труб к коллектору. Из него жидкость поступает в напольный трубопровод. Отдавая тепло, она возвращается обратно к коллектору, который имеет отдельный обратный выход для охлаждённого теплоносителя. Циркуляционный насос нагнетает воду обратно в котёл.

При ручном управлении температурного режима на контуре с холодной водой и теплоносителе высокой температуры устанавливают вентили. Если комната прогрелась достаточно хорошо, то вентиль с горячей водой закрывают. Если в помещении холодно, то вентиль открывают.

Для автоматического регулирования режима отопления устанавливают трёхходовой смеситель с термостатом и выносным термодатчиком. Данная система образует термостатический клапан. Его устанавливают на входе в коллектор. Оборудование производится из латуни или из бронзы.

  • Трёхходовой клапан имеет 3 выхода для горячей, холодной воды и для теплоносителя, который подаётся в напольную магистраль. На корпусе маркерами обозначено направление потоков различных температур.
  • Для смешивания жидкости различной температуры предусмотрена смесительная камера.
  • На корпусе располагается термостат, с регулятором температуры.
  • Термодатчик расположен на термостате.
  • Клапаны перекрывают выходы для холодного и горячего потока. Они могут быть тарельчатыми или игольчатыми. Их работа зависит от термостата.
  • Термостат представляет собой систему, которая состоит из капсулы с жидкостью и подпружиненным штоком. К нему прикрепляются клапаны.
  • Датчик температуры имеет цифровую панель, на которой обозначены режимы отопления.

Термостат может находиться в термоголовке или в сервоприводе. Устройства имеют различную схему, но одинаковый принцип работы. Термоголовка представляет собой термостат, работа которого осуществляется с помощью жидкости: она чувствительна к перемене температуры.

Сервоприводы функционируют от электрической сети. Жидкость заключена в ёмкость. В ней находится нагревательная пластина. Сервопривод устанавливают на коллектор.

Трёхходовой смеситель предназначен для системы отопления больших площадей. В отдельных помещениях или в дачных домиках к коллектору подключают двухходовой вентиль. Его устанавливают на контур с теплоносителем высокой температуры. Вода проходит через него только в одном направлении.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
