Разновидности и сфера применения термостойких проводов

Расшифровка, маркировка ПРКА

ПРКА является одножильным многопроволочным монтажным проводом термостойкого исполнения. Его аббревиатура буквально расшифровывается, как: медный провод в резиновой кремнийорганической оболочке повышенной (А) твердости.

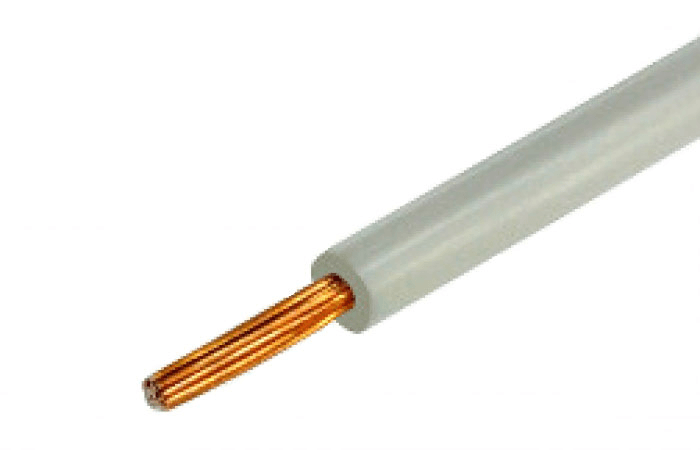

ПРКА – одножильный многопроволочный медный провод повышенной твердости

Разделение изделий по маркам производится в зависимости от сечения токоведущей жилы. Отсюда же происходит размерный ряд продукции:

Отдельной строкой в маркировке провода следует ПРКА-Т – «тропический» вариант, используемый в электронагревательных бытовых устройствах, например обогреватели, электроплиты, жарочные и термошкафы.

Сфера использования

Как отмечалось, РКГМ отличается термостойкостью и выдерживают до 660 Вольт напряжения, имеющего частоту до 400 Гц. Благодаря этой особенности, провод можно использовать в следующих условиях:

1. При монтаже кабельной продукции внутри объектов и на улице (применяется для территорий с умеренным климатом).
2. В предприятиях, работающих в химической сфере. Это обусловлено стойкостью его изоляции к негативным воздействиям разных элементов. Даже при попадании агрессивных веществ на поверхность оплетка не растворяется.
3. Для питания мощных электрических потребителей с высоким током нагрузки. Также РКГМ используется для подачи напряжения на машины переменного тока.
4. В местах с повышенной влажностью, где имеется риск появления плесени и грибка.

Провод РКГМ часто применяется при решении бытовых задач. Его используются для подвода электричества в бане или сауне, при коммутации техники, находящейся в помещения с высокой температурой.

Провод с сечением 2,5 «квадрата» подходит при подключении розеток в доме или квартиры, а сечение в 1,5 «квадрата» применяется для осветительных сетей, где имеет место меньшая нагрузка.

Кроме того, РКГМ используется при создании проводки в ванной, для которой характерна высокая влажность. Что касается применения в условиях низких температур, это не желательно. Причина — низкая стойкость оболочки к сильному морозу.

Таблица термостойкой кабельно-проводниковой продукции

Требования, предъявляемые к эксплуатации и характеристики зависят от выбранной модели. Показатели морозоустойчивости различны, разная величина сечения и длина кабеля в мотке. Производство по ГОСТ или ТУ. Поэтому перед тем как купить продукцию необходимо уточнить требующиеся значения термостойкости и величину сечения.

Как правильно подобрать

Прокладывать провод для эксплуатации жарочных шкафов, печек либо в других устройств, работающих с высокой температурой, нужно воспользоваться изделием типа РКГМ.

Обратите внимание! Приобретая новый кабель, следует учесть такой параметр, как толщина жилы. Не менее важную роль играет качество изоляции

Поэтому прежде чем приобрести проводник, нужно потребовать сертификат качества.

Для проверки материала жилы нужно взять острый предмет, а затем очистить верхний слой. Если жила выполнена из меди, она будет красного цвета. Если жила выполнена из алюминия, она будет белой. Специалисты не рекомендуют покупать подобное изделие.

Кроме этого, требуется проверка провода на изгиб. Качественный проводник должен быть гибким. Если кабель жёсткий, лучше его не брать. Чаще всего такие модели китайского производства.

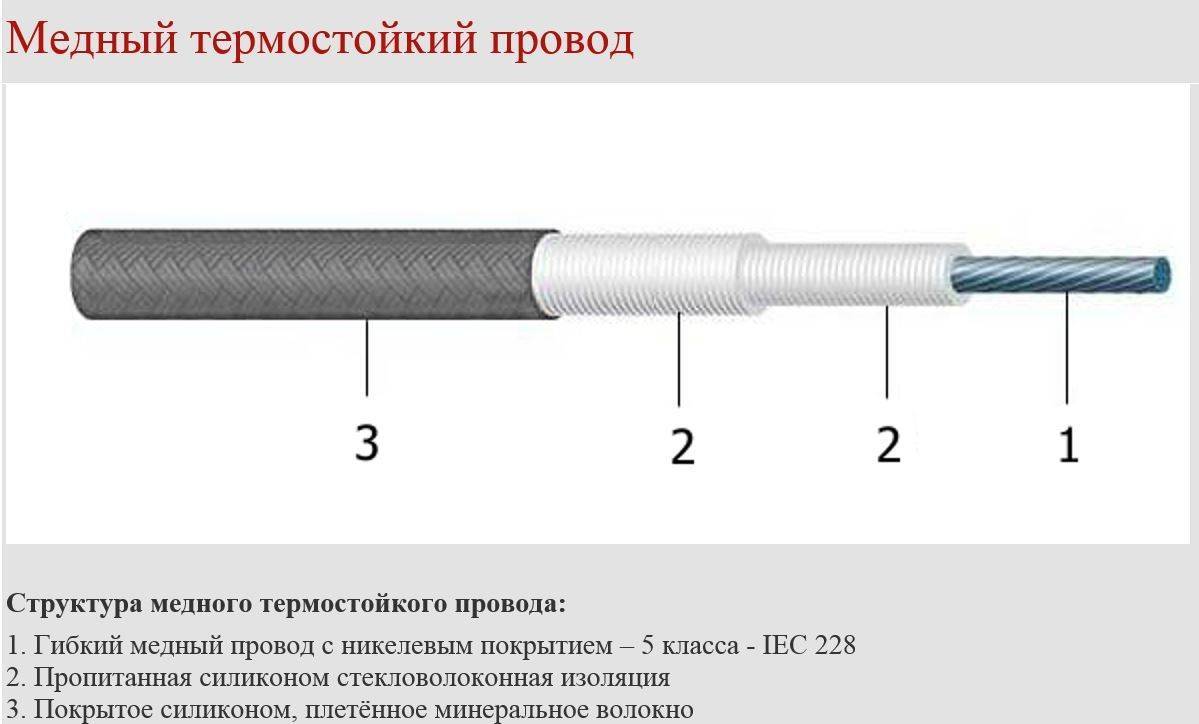

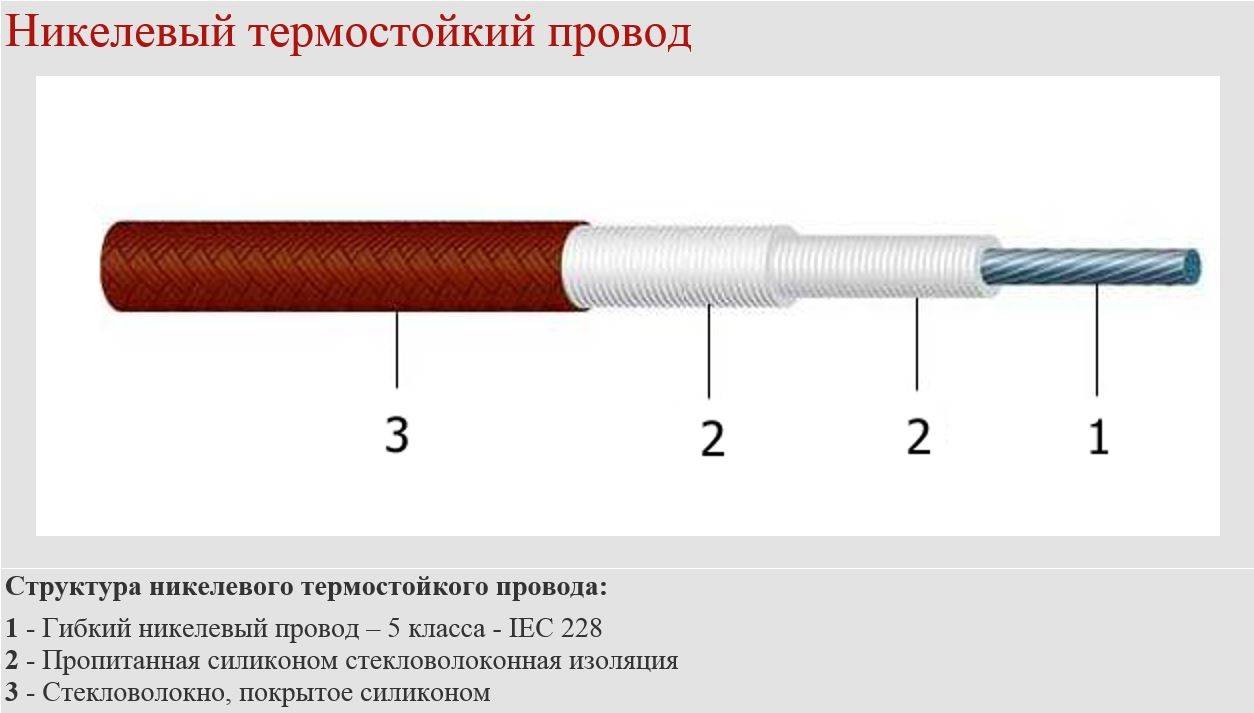

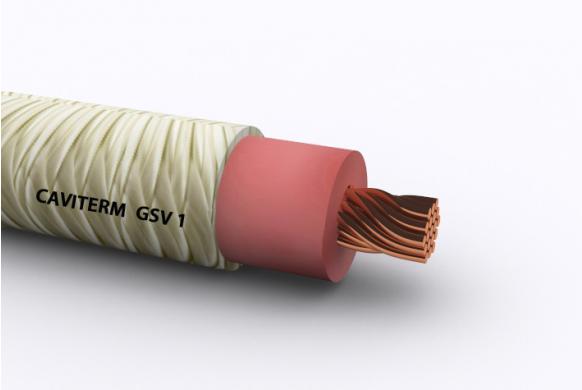

Структура устройства

Саморегулирующиеся греющие кабели

Саморегулирующийся греющий кабель (саморег) – это греющий кабель, который автоматически регулирует теплоотдачу, исходя из температуры окружающей среды. Здесь греющие элементы помещены в полупроводящую матрицу, сопротивление которой меняется в зависимости от температуры. Таким образом теплоотдача кабеля на всей протяженности может быть на разной. Это идеально, когда кабель на всём протяжении проходит через различные температурные условия, например, в помещении, а затем выходит в холодный грунт.

Кабель подключается к электросети с одной стороны. Его можно сращивать и перекрещивать между собой при монтаже и использовать,необходимые по длине, отрезки. Если сопротивление достигает предела, полупроводник отключает подачу питания.

Есть разновидности саморегов, оболочки которых выполнены во взрывозащищенном исполнении для применения в опасных зонах, в пищевом исполнении – для внутреннего обогрева питьевого водопровода, с усиленной оболочкой из луженой меди для стойкости к механическим воздействиям, а также оболочки из фторполимеров для защиты от ультрафиолета.

Широко применяется в промышленности для обогрева трубопроводов различного назначения, резервуаров, емкостей, цистерн, для поддержания рабочих температур в технологических системах. А также в быту для обогрева кровель, водостоков, коммунальных трубопроводов, в тёплых полах и т.д.

Преимущества саморегулирующегося греющего кабеля:

• саморегуляция нагрева в зависимости от температуры окружающей среды;
• лёгкий монтаж – можно скрещивать между собой, сращивать и отрезать кабель нужной длины;
• риск перегрева практически отсутствует, можно заменять, вышедший из строя, участок;
• высокое КПД и значительная экономия энергии;
• срок службы от 25 лет.

Недостатки:

стоит дороже резистивного кабеля.

Засчёт своей технологичности саморегулирующийся нагревательный кабель дороже резистивного, но его достоинства перекрывают этот недостаток.

Нормы и требования к проводке в бане

Схема проводки в бане

Правилами противопожарной безопасности регламентированы особые нормы устройства электрики в помещениях с высоким уровнем влажности и температур. Опираться нужно на такие требования:

Обязательно при выполнении монтажных работ устанавливают автоматические блокираторы для защиты электролиний.
Важно предусмотреть систему уравнивания потенциалов (СУП).
Вся проводка укладывается с заземлением TN-C-S. Если соблюсти эти условия невозможно по техническим причинам, подачу электроэнергии выполняют при помощи трансформатора понижения давления.
Все провода укладывают только вертикально или горизонтально

Недопустимы диагональные каналы или штробы. Повороты делают только на 90 градусов.
Распределительный щиток монтируют максимально близко к точке входа подводящего провода для сауны.
Кабель тянут целыми отрезами. Исключены варианты монтажа линии отдельными кусками с лишними соединениями. Стыки допустимы лишь в специальных соединительных коробках.
Горизонтальные штробы или каналы укладывают в 10-20 см от потолка и пола.
От окон, дверей кабель удаляют на 10-15 см.
Переключатели монтируют в 30 см от розеток и в 1 метре от пола.
От любых металлических приспособлений (батареи, электрические радиаторы) провода удаляют минимум на 50 см.
Точки питания нужно расположить в 60 см от душевой кабины.
Все светильники должны быть герметичными. Оптимальная мощность лампочек — 60 Вт.
Запрещено монтировать открытые точки питания (розетки, выключатели) непосредственно в парной, душевой или в комнате с бассейном.

• Если вы только начинаете проводить кабели и электричество в бане, заблаговременно запаситесь комплектом каналов с необходимым аксессуарами. К ним могут относиться заглушки, разводные детали, угловые элементы, изделия для розеток и многое другое.
• Когда нужен дополнительный выключатель либо розетка, рекомендуем купить накладной кабель-канал и мини-канал.
• Когда в бане присутствует среднее количество проводов, перед монтажом и покупкой кабель-канала позаботьтесь о составлении схемы и подсчете необходимого количества материала. Рекомендуется покупать аксессуары к кабельным каналам аналогичной марки основному изделию.

Предлагаем ознакомиться: Гималайская розовая соль для саун и бань

Для бани желательно подбирать жаростойкие модификации изделия, ведь они обеспечат безопасность для всех посетителей

Важно: в помещении сауны или бани (конкретно в парилках) нельзя располагать розетки, а из-за увеличенной влажности в помещении, придется обеспечить заземление. Жаростойкий кабельный канал нужен в бане или сауне по тому поводу, что температура в таких помещениях может достигать 170 градусов, и обычная модель изделия вряд ли выдержит такие показатели

Таблица термостойкой кабельно-проводниковой продукции

Требования, предъявляемые к эксплуатации и характеристики зависят от выбранной модели. Показатели морозоустойчивости различны, разная величина сечения и длина кабеля в мотке. Производство по ГОСТ или ТУ. Поэтому перед тем как купить продукцию необходимо уточнить требующиеся значения термостойкости и величину сечения.

Области применения

1. В металлургии для подключения электропитания и телеметрических датчиков в “умеренно горячих” участках (прокатные станы, литейное оборудованние удаленное от расплавленного металла).
2. В машиностроении и в химическом производстве на участках с повышенной температурой (подключение электропитания и датчиков муфельных печей, экструдеров, обогревателей, мощных осветительных приборов и т.п.).
3. В пищевой промышленности для подключения электропитания и датчиков печей для выпечки хлебобулочных изделий и другого высокотемпературного оборудования.
4. В лесозаготовительном производстве – подключение электропитания и датчиков сушильных камер.
5. В строительстве – подключение пожарных дымоулавливающих вентиляторов.

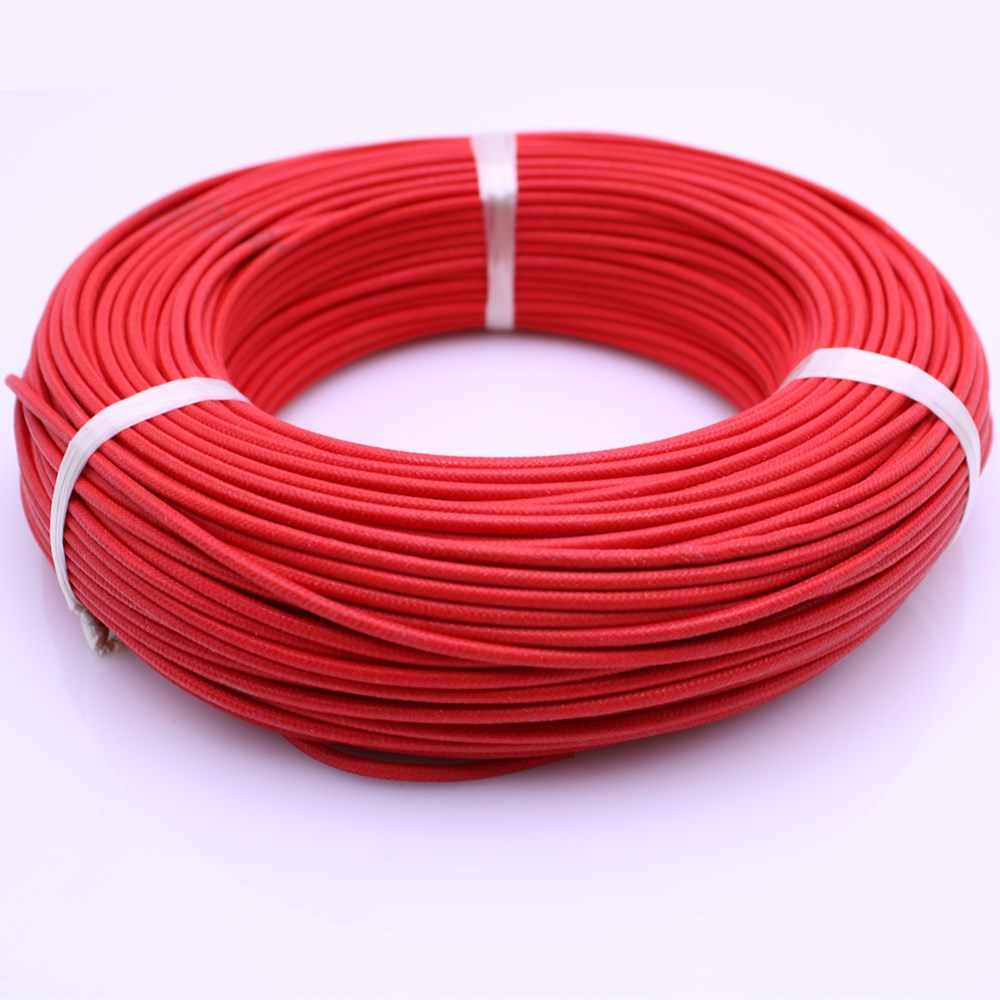

Срок службы ПРКА, требования к транспортировке и хранению

Рабочий ресурс проводов ПРКА при правильной эксплуатации составляет более 10 лет. Большинство предприятий-изготовителей предоставляет гарантию на свою продукцию сроком до 1,5 года с момента ввода в эксплуатацию.

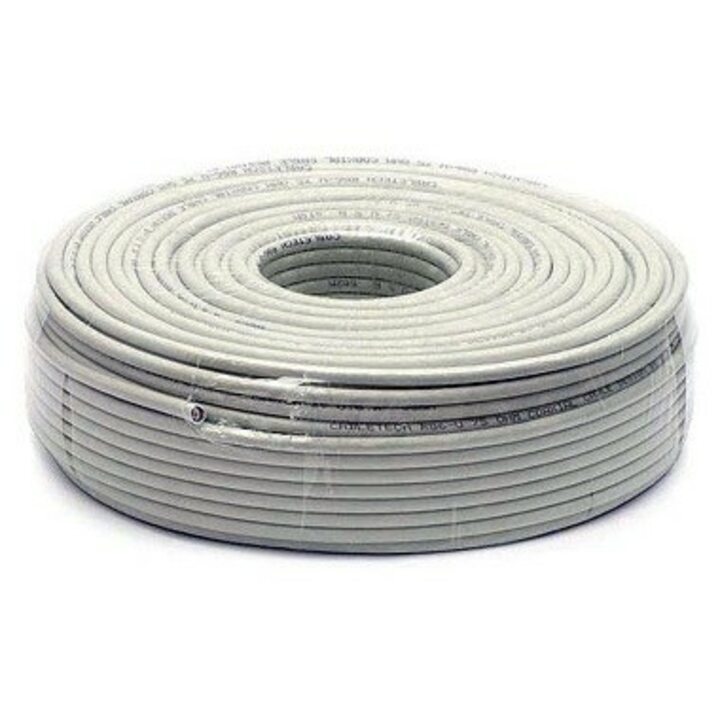

Рабочая длина изделия начинается от 200 м. В зависимости от нее, транспортировка и хранение проводниковой продукции может осуществляться:

• на барабанах;
• на катушках;
• в бухтах.

Внутренний диаметр скатки не должен быть меньше, чем min допустимый изгиб изделия. Бухты перевязываются в трех местах, равномерно распределенных по окружности, мягким обвязочным материалом, способом, исключающим повреждения оболочки.

Концы проводов должны быть выведены наружу между витками и закреплены таким образом, чтобы всегда были доступными для проведения испытаний. От проникновения влаги, концы защищаются специальными колпачками или влагонепроницаемой лентой. Длительное хранение провода ПРКА (свыше 6 месяцев) допускается только в закрытых помещениях.

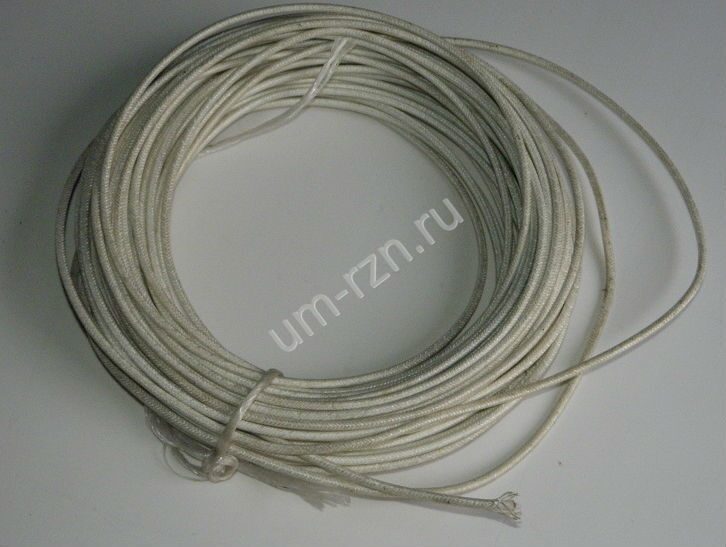

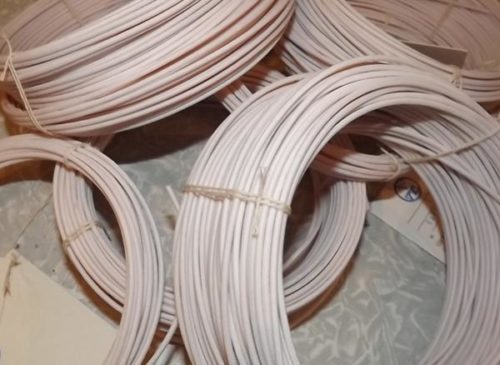

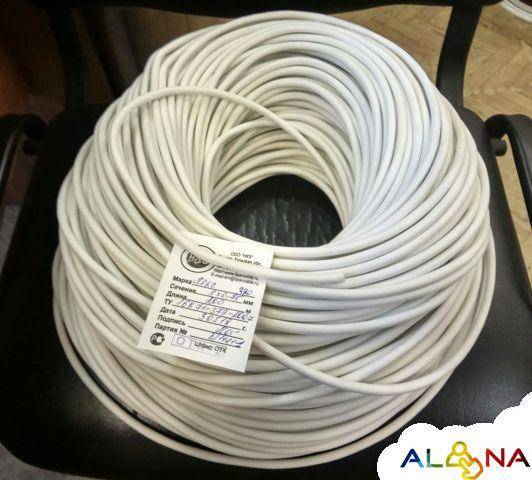

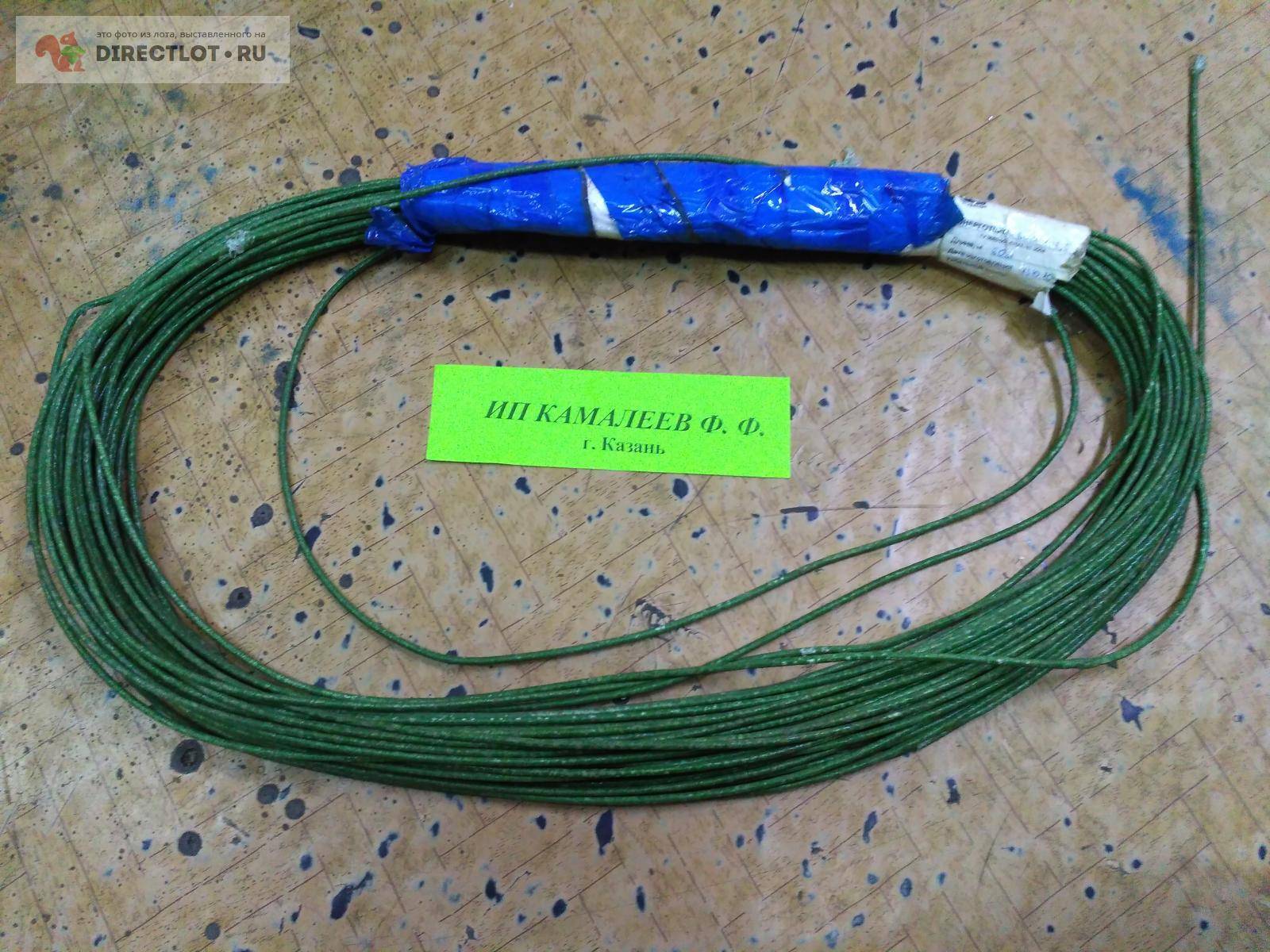

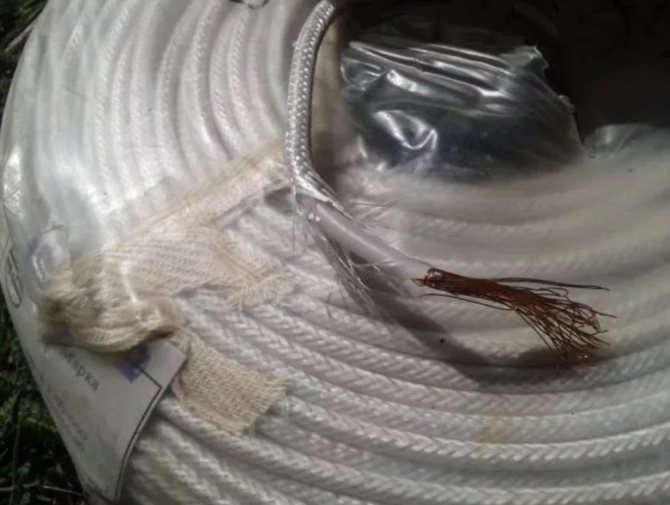

Провод ПРКА разной длины в бухтах для транспортировки или хранения

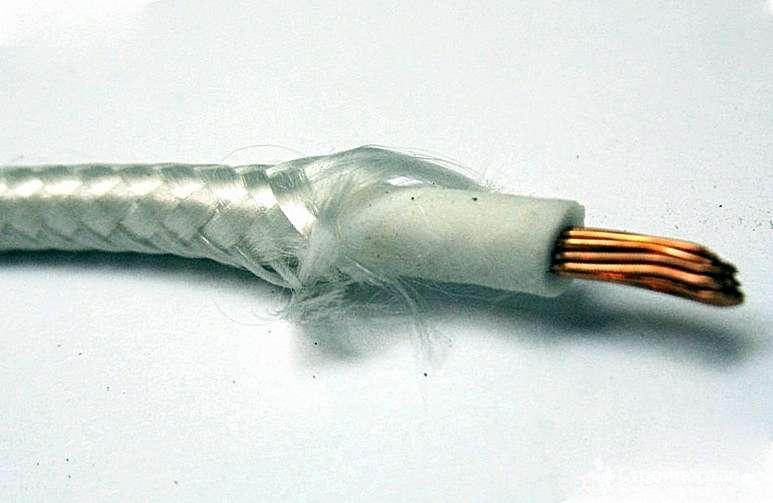

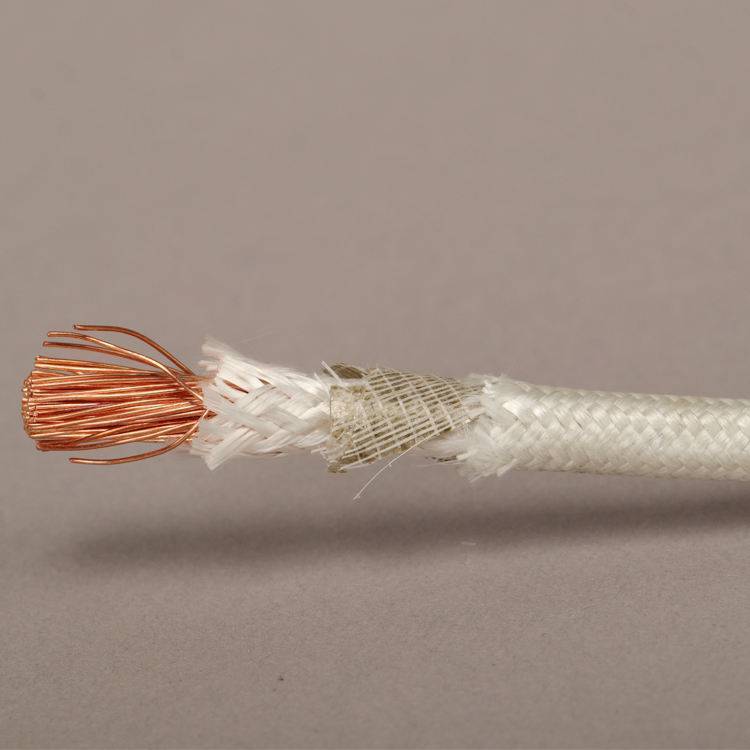

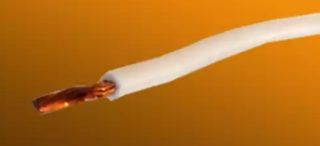

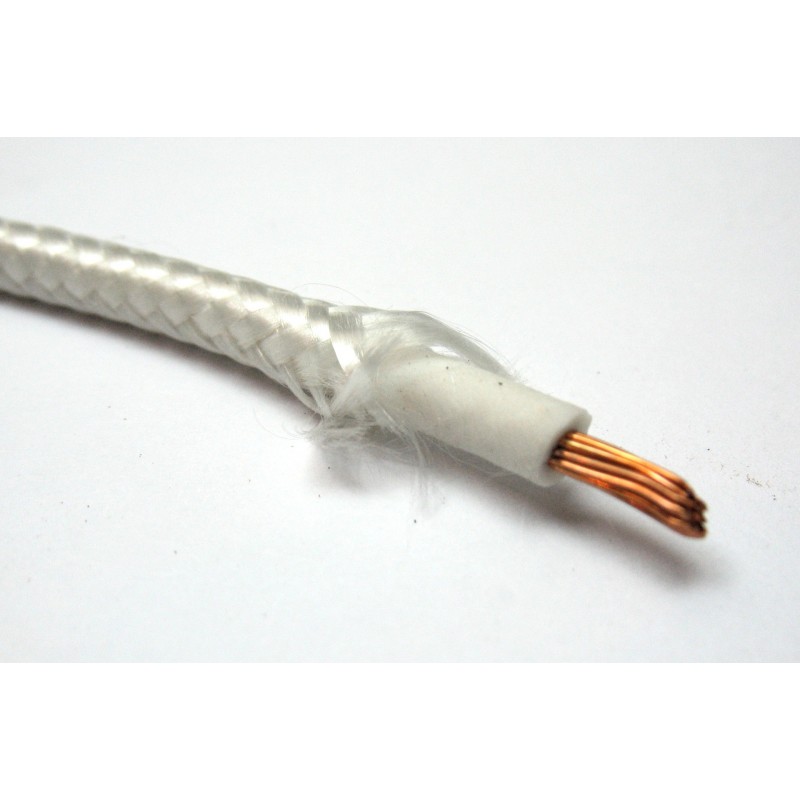

Конструкция провода

Провод ПРКА — это токопроводящая жила, скрученная из различных медных проволок.

Вам это будет интересно Особенности электрических проводов и кабелей

Важно! Изоляцию (оплётку) изготавливают из кремнийорганической резины. Её расцветка обычно красная, белая, зелёная, коричневая, синяя, чёрная, жёлтая

Рассматривается другой тип проводки марки ПРКА-Т. Обозначение «Т» — это тропическое исполнение. Характеристика ПРКА позволит более подробно ознакомиться с особенностями изделия.

Главные технические показатели провода:

• ТУ16-505.317-76 (при производстве проводника учитываются следующие стандарты 26445— 85).
• Наличие одной жилы (данный показатель не указан, так как один элемент используются во всех моделях марки ПРКА по умолчанию).
• Минимальная величина сечения провода составляет 0,5 мм², а максимальный показатель достигает до 2,5 мм².

Правильное применение провода

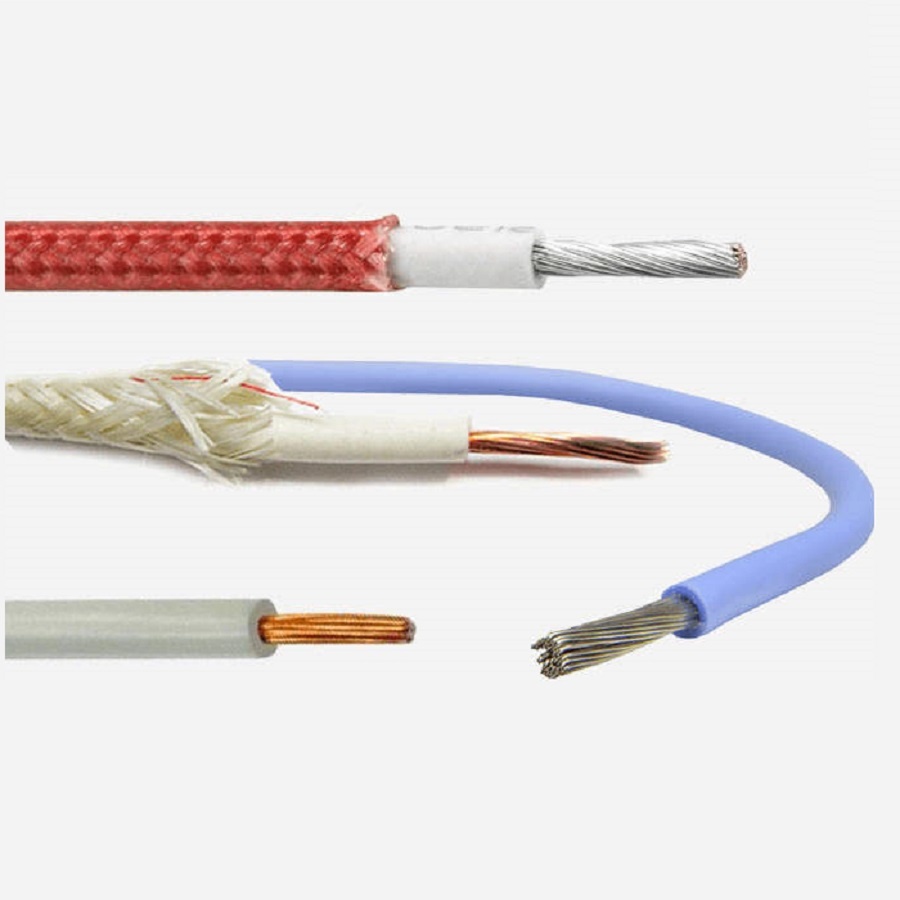

Разновидности термостойких проводов

Так как провода могут использоваться в разных условиях, требования к ним также будут отличаться. Каждая модель будет иметь свою стойкость к неблагоприятным факторам и условиям эксплуатации. Эти особенности нужно учитывать при выборе оптимального проводника. Популярными видами проводников для подключения являются РКГМ, ПРК, ПРКС, ПАЛ и другие.

Перечисленные модели хорошо переносят высокотемпературный режим. При нулевом и отрицательном значении температуры используются другие проводники.

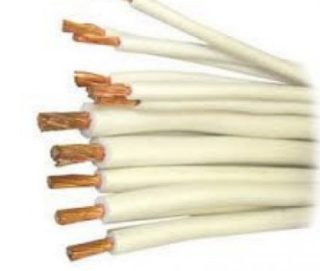

РКГМ

• напряжение до 660 В;
• площадь разреза от 0,75 кв.мм. до 120 кв.мм;
• температурный диапазон от -60° до +180°С;
• 1 жила;
• минимальное время эксплуатации при соблюдении требований составляет 8 лет;
• инертен к перепадам атмосферного давления;
• стойкость к образованию плесени;
• выдерживает вибрации, механические воздействия, солнечное излучение, радиацию.

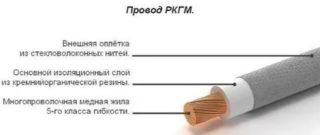

Основным рабочим элементом конструкции является медная многопроволочная жила. Имеет пятый класс гибкости. Жилы покрыты изоляцией из силикона. Внешний слой – стекловолоконные нити.

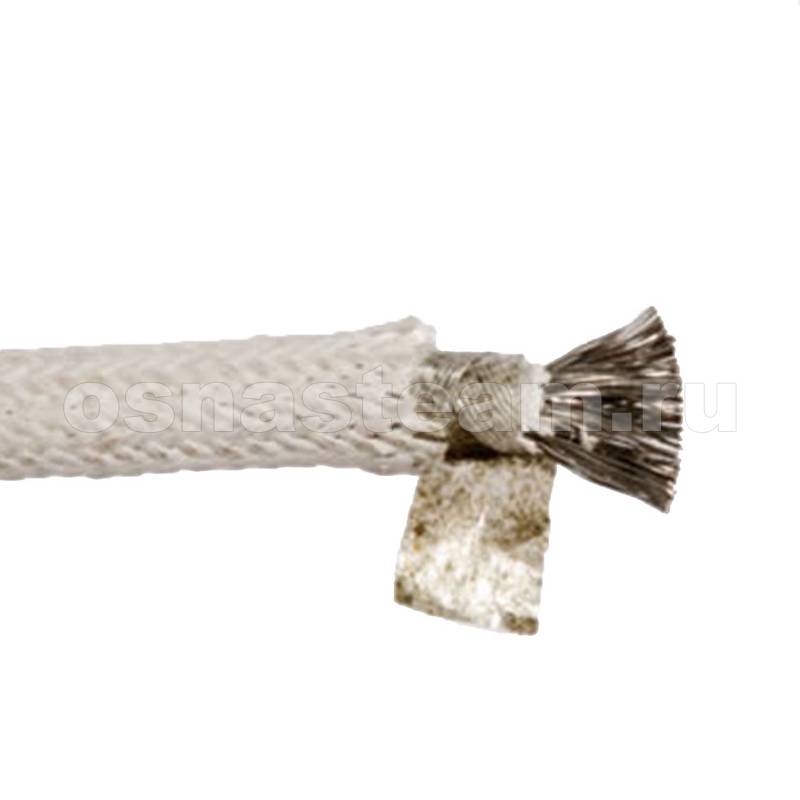

MVV

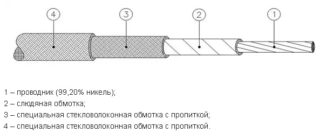

Термостойкий провод MVV может переносить температуры до +500°С в течение продолжительного времени. Он устойчив к воспламенению, но хуже работает при низких температурах.

Характеристики:

• работает в электросетях до 500 Вт;
• сечение от 1 кв.мм. до 25 кв.мм;
• одножильный;
• рабочие температуры от -60° до +500° С.

Применение — электроприборы и мощное оборудование, горячий цех, бани, производственные помещения с наличием химических элементов. Также используется в нагревательных компонентах.

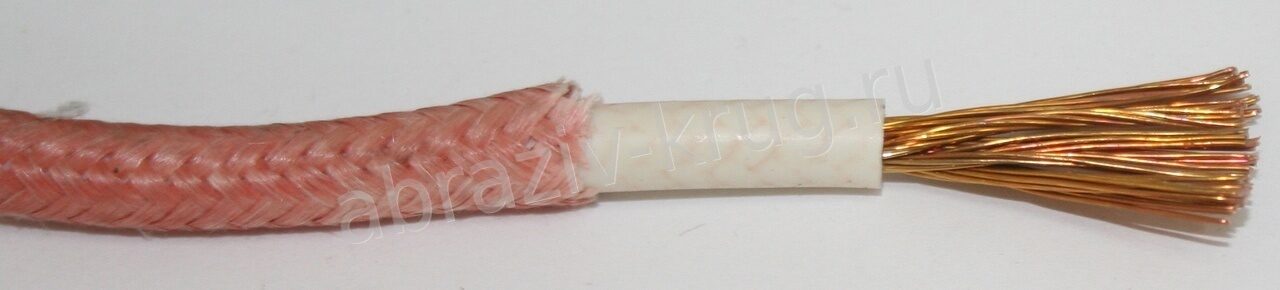

ПРКА

Провод жаростойкий с медной жилой в основе и кремнийорганической резиновой оболочкой применяется в помещениях с повышенной влажностью. К ним относятся ванные, бани, парилки, бассейны, производственные цеха и другие виды объектов нестабильным микроклиматом.

Основные параметры:

• номинальное напряжение до 660 В;
• сечение от 0,5 кв.мм. до 2,5 кв.мм;
• температурный режим от -60° до +180°С;
• одножильный.

Не поддерживает горение. Нет галогенов в оплетке.

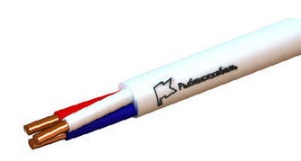

ПРКС

Многожильный провод высокотемпературный ПРКС расшифровывается как медный соединительный проводник с кремнийорганической изоляцией.

Параметры:

• работает до 380 В;
• поперечное сечение от 0,75 кв.мм. до 10 кв.мм;
• температуры от -60° до +180°С. Возможно кратковременное использование до 250°С;
• количество жил от 2 до 5;
• используется в варочных цехах, банях и других объектах с экстремальными условиями.

Используется данная модель при высоких температурах со скачками до +250°С. Не выделяет токсичных веществ. Многожильный провод может применяться для передачи электроэнергии до 30 кВт.

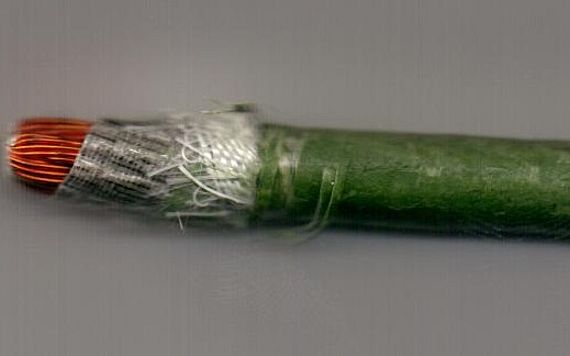

ПВКВ

Маркировка жаропрочного провода:

• П – провод;
• В – применение для выходных концов электромашин;
• КВ – двухслойная изоляция из кремнийорганической резины.

Параметры:

• напряжение до 400 В;
• площадь сечения от 0,5 кв.мм. до 95 кв.мм;
• рабочая температура до 200°С;
• количество жил – одна и более;
• применяется в одиночной прокладке в помещениях, шахтах, туннелях;
• не плавится, не горит;
• устойчив к скачкам атмосферного давления.

ПМТК

Расшифровка провода показывает, что он является термоустойчивым и имеет защиту из кремнийорганического материала. Работает в электросетях до 660 В и температурах до +200 градусов Цельсия. В продаже можно найти одножильные и многожильные проводники с сечением до 4 кв.мм.

Активно используется в местах с повышенной опасностью возгорания. Можно ставить в банях, саунах, горячих цехах, на производстве. Выдерживает температуры до 180°С.

Телефонные провода и кабели

Телефонные кабели и провода бывают 2 типов. Одни используют для прокладки нескольких линий (не более 400), а другие — чтобы разводить уже по квартирам.

Несколько примеров:

1. ТППэт. Используют для большого количества абонентов. Имеет 2 провода, которые переплетены. Используется мягкая проволока из меди. Изоляция сделана из полиэтилена, как и наружная прослойка.

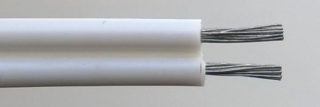

2. ТРВ. Это распределительный кабель. Может быть 1- и 2-парным. Имеет плоскую форму, основание разделено. Внутри медная жила с 1 проволокой. Используется изделие внутри зданий.
3. ТРП (провод «лапша»). По характеристикам аналогичен предыдущему, но имеет полиэтиленовое покрытие, так что обладает и устойчивостью к факторам внешней среды. Благодаря этому подходит для наружного использования.

Это основные разновидности телефонных кабелей.

Особенности производства

Основная токопроводящая жила выполнена из перекрученных тонких медных проволок, количество которых определяет размер сечения кабеля. Сечение жилы варьируется в довольно широком диапазоне: от 0,75 до 120 мм2. Диаметр изделия напрямую зависит от размера сечения.

Токопроводящая медная жила имеет два защитных слоя. Именно они наделяют провод хорошими техническими характеристиками, которые позволяют его применять в разных климатических и эксплуатационных условиях.

Конструкция провода довольно проста. Преимущества, которые наделяют провод уникальными качествами, кроются в материалах изоляции.

Медное основание провода покрывается кремнийорганической резиной, которую иногда называют силиконовой. Она обладает отличными эксплуатационными показателями, которые делают провод РКГМ незаменимым для монтажа электропроводки и электрооборудования в сложных и опасных условиях работы. Наружная оболочка из стекловолоконной материи, пропитанная специальным лаком, придает проводу устойчивость к экстремальным условиям среды.

Подобное сочетание качественных современных материалов позволяет использовать провод марки РКГМ для наружного и внутреннего монтажа, в условиях высоких и низких температур.

Провод РКГМ обладает такими свойствами:

• Высокой прочностью. Силиконовая резина наделяет провод гибкостью и стабильностью форм-факторов, поэтому изделие выдерживает большие нагрузки, устойчиво к разрывам.
• Хорошей термостойкостью. Материалы, применяемые для изоляции провода, способны сохранять свои эксплуатационные свойства при очень высоких температурах. Силиконовая резина обладает противопожарными свойствами, поэтому прогрев окружающей среды до 250°С абсолютно никак не сказывается на функциональности всей электрической системы. Если температура поднимается выше указного предела, провод сохраняет свою целостность, так как он не горит.
• Стабильным функционалом. При понижении и повышении давления среды, механических ударах, сильных вибрациях провод полностью сохраняет свои технические свойства, тем самым позволяя электрической системе функционировать на заданном уровне. Он не рвётся, не деформируется, сохраняя заданные формы.
• Устойчивостью к воздействию влаги, плесени, грибка. Структура провода, пропитка его защитных слоёв специальными составами позволяет использовать его для монтажа электропроводки в местах повышенной влажности. Появляется возможность подключить любую технику, без опасения функционального сбоя.

Как правильно подобрать

При выборе кабеля нужно учитывать все требования. От правильного решения зависит не только надёжность электропроводки, но и безопасность. Особенность банных помещений — это повышение температуры до +160°C, а а также уровень влажности до 80%. Исходя из этих данных, нужно подобрать соответствующий кабель, который будет соответствовать всем требованиям.

Вам это будет интересно Описание кабеля РКГМ

Как баня, так и сауна включают в себя обычно не один объект, в каждом из которых устанавливается определённый температурный режим свой. Соответственно, для каждого объекта нужно подобрать соответствующее изделие. Для прокладки осветительной сети в предбаннике можно воспользоваться обычной проводкой категории ПВС, ВВГ, АВВГ или NYM.

Обратите внимание! Для деревянных объектов, даже обычный кабель должен быть защищен пластиковым коробом, несмотря на то, что помещение почти сухое. Отечественные кабели марок ППГнг-HF 3*1.5, ВВГнг-LS 3*1.5 или NYM 3*1.5 подойдут для первой группы помещений — для проводки освещения в предбанниках

Для розеток лучше чтобы сечение проводов было хотя бы 2,5 кв.мм.

Вторая группа помещений — непосредственно баня или сауна. Здесь то и нужен особый термостойкий кабель. Из отечественных вариантов подойдут: три РКГМ 1*2.5, ПВКВ 1*2.5, ПРКА 1*2.5 или ПАЛ 1*2.5, либо трехжильные ПМТК 3*2.5, ПНБС 3*2.5 или ПРКС 3*2.5. Проводка должна иметь защитное заземление.

Применение кабеля

Разновидности термостойких проводов

Так как провода могут использоваться в разных условиях, требования к ним также будут отличаться. Каждая модель будет иметь свою стойкость к неблагоприятным факторам и условиям эксплуатации. Эти особенности нужно учитывать при выборе оптимального проводника. Популярными видами проводников для подключения являются РКГМ, ПРК, ПРКС, ПАЛ и другие.

Перечисленные модели хорошо переносят высокотемпературный режим. При нулевом и отрицательном значении температуры используются другие проводники.

Самым используемым термостойким проводом является РКГМ. Он обладает следующими характеристиками:

• напряжение до 660 В;
• площадь разреза от 0,75 кв.мм. до 120 кв.мм;
• температурный диапазон от -60° до +180°С;
• 1 жила;
• минимальное время эксплуатации при соблюдении требований составляет 8 лет;
• инертен к перепадам атмосферного давления;
• стойкость к образованию плесени;
• выдерживает вибрации, механические воздействия, солнечное излучение, радиацию.

Провод термостойкий MVV

Термостойкий провод MVV может переносить температуры до +500°С в течение продолжительного времени. Он устойчив к воспламенению, но хуже работает при низких температурах.

• работает в электросетях до 500 Вт;
• сечение от 1 кв.мм. до 25 кв.мм;
• одножильный;
• рабочие температуры от -60° до +500° С.

Применение — электроприборы и мощное оборудование, горячий цех, бани, производственные помещения с наличием химических элементов. Также используется в нагревательных компонентах.

Провод жаростойкий с медной жилой в основе и кремнийорганической резиновой оболочкой применяется в помещениях с повышенной влажностью. К ним относятся ванные, бани, парилки, бассейны, производственные цеха и другие виды объектов нестабильным микроклиматом.

• номинальное напряжение до 660 В;
• сечение от 0,5 кв.мм. до 2,5 кв.мм;
• температурный режим от -60° до +180°С;
• одножильный.

Не поддерживает горение. Нет галогенов в оплетке.

Многожильный провод высокотемпературный ПРКС расшифровывается как медный соединительный проводник с кремнийорганической изоляцией.

• работает до 380 В;
• поперечное сечение от 0,75 кв.мм. до 10 кв.мм;
• температуры от -60° до +180°С. Возможно кратковременное использование до 250°С;
• количество жил от 2 до 5;
• используется в варочных цехах, банях и других объектах с экстремальными условиями.

Используется данная модель при высоких температурах со скачками до +250°С. Не выделяет токсичных веществ. Многожильный провод может применяться для передачи электроэнергии до 30 кВт.

Маркировка жаропрочного провода:

• П – провод;
• В – применение для выходных концов электромашин;
• КВ – двухслойная изоляция из кремнийорганической резины.

• напряжение до 400 В;
• площадь сечения от 0,5 кв.мм. до 95 кв.мм;
• рабочая температура до 200°С;
• количество жил – одна и более;
• применяется в одиночной прокладке в помещениях, шахтах, туннелях;
• не плавится, не горит;
• устойчив к скачкам атмосферного давления.

Расшифровка провода показывает, что он является термоустойчивым и имеет защиту из кремнийорганического материала. Работает в электросетях до 660 В и температурах до +200 градусов Цельсия. В продаже можно найти одножильные и многожильные проводники с сечением до 4 кв.мм.

Активно используется в местах с повышенной опасностью возгорания. Можно ставить в банях, саунах, горячих цехах, на производстве. Выдерживает температуры до 180°С.

Назначение и технические характеристики

Кабель используется в конструкциях, подвергающихся высоким температурным воздействиям, внутренних механизмов и условий с высокими показателями влажности. Провод РКГМ имеет свойства термостойкости и жаропрочности, что позволяет его применять для выпуска приборов освещения, индустриальных и домашних электрических приспособлений. К таким относятся:

• плиты электрические;
• шкафы духовые;
• бани;
• сауны.

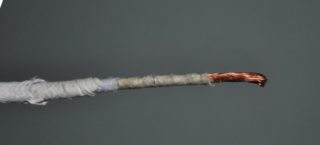

Данной вид кабеля имеет одну жилу с повышенной гибкостью. Жила покрыта специальным слоем изоляции из кремнийорганического резинового покрытия. Такая протекция обеспечивает хорошую гибкость, тягучести, стойкости к повреждениям.

Изображение в разобранном виде РКГМ кабеля с указанием главных конструктивных элементов

Токопроводящий элемент соответствует номинальному сечению с размерами проводников из него состоящих.

Таблица 1. Технические параметры кабеля

Таблица 2. Параметры проводимости РКГМ кабеля

Проверка ПРКА перед установкой

Прежде чем приступить к монтажу проводки, или подключению электроустановок, провод подвергается проверке на целостность и отсутствие обрыва жилы.

Щупы прибора замыкают с концами провода, звук зуммера подтверждает целостность

Данная операция проводится с помощью прибора «мультиметра»:

• для приведения прибора в рабочее состояние, контактные щупы подключаются к соответствующим гнездам: черный — «com», красный – VΩ;
• переключатель переводится к указателю «проверка диодов»;
• проверяется работоспособность прибора путем контакта щупами между собой: должен сработать звуковой сигнал «прозвонка»;
• теперь щупы прикладываются к концам провода (как указывалось ранее, транспортировка проводника и его хранение происходит в скатках, с выведенными для проверки концами).

Звук зуммера сигнализирует о целостности токоведущей жилы, отсутствие сигнала – признак обрыва.

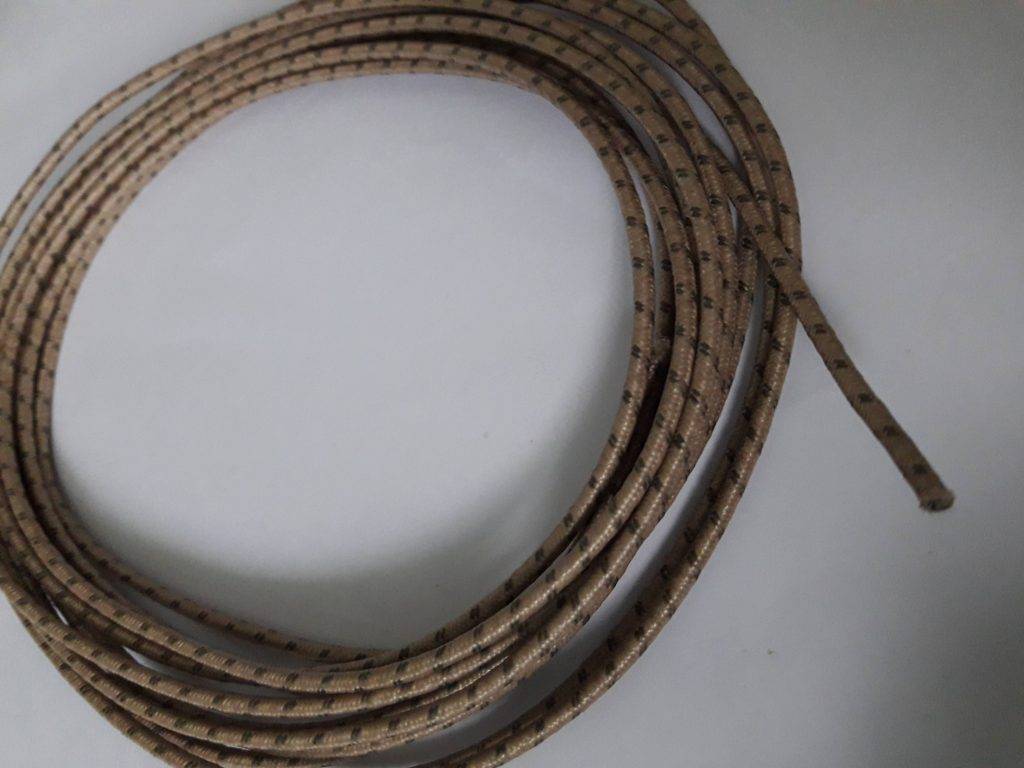

Наиболее жаростойкие марки кабеля для сауны

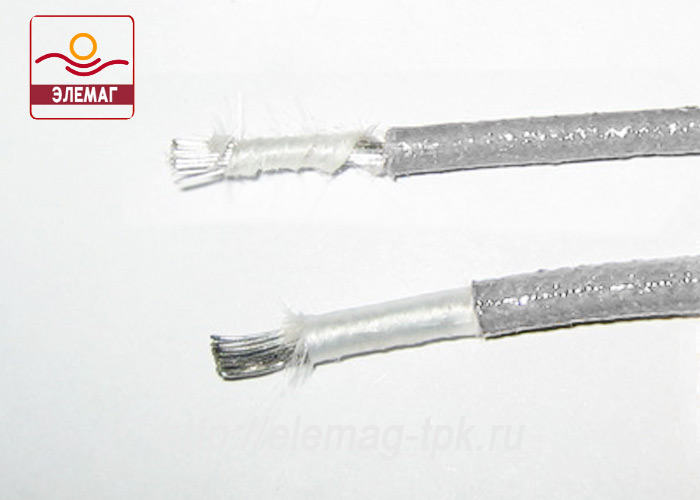

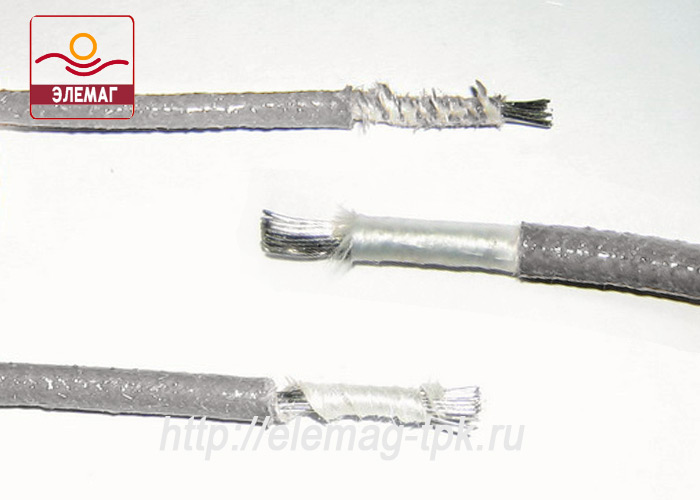

Поэтому для подключения нагревателей на последнем метре проводки применяют наиболее жаростойкий кабель для бани марки ПМТК. В отличие от предыдущих термостойких марок, в этом жилы покрыты силиконовым лаком, да и сама проводка залита термостойкой кремнийорганической резиноподобной субстанцией. Прочность такой изоляции невелика, но при этом не выгорает и не деградирует даже при длительном нагреве до 220оС в условиях бани. Таким проводом можно подключать практически любые нагреватели и печи, при условии укладки электропроводки в изолирующий металлический канал.

Кроме ПМТК, для бани используется провод марки ПАЛ, с асбестовой засыпкой медной жилы. Для домашней бани его применяют редко из-за асбеста, но при условии закладки в стальную трубу проводка может работать не хуже фирменных марок.
