Как выбрать токовые клещи: ТОП-10 лучших токоизмерительных клещей

Конструктивные особенности инструмента

Из названия становится понятно о предназначении прибора. Благодаря специфической его конструкции, можно осуществлять измерения силы электрического тока без разрыва цепи. И это огромное преимущество, ведь в таком случае, не требуется останавливать работающее оборудование.

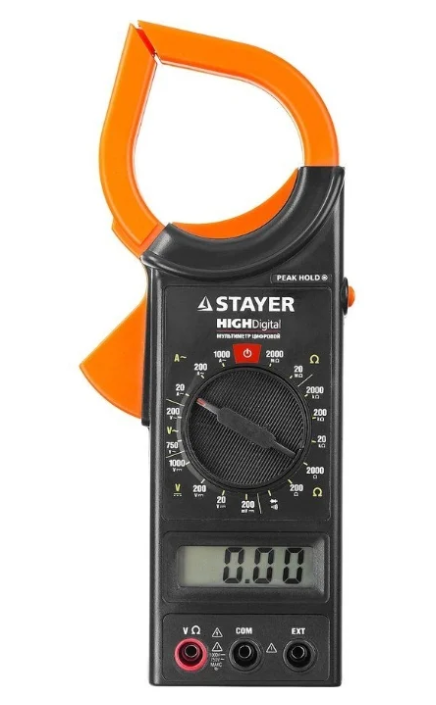

Составными элементами прибора — это такие устройства:

1. Трансформатор с размыкающимся магнитопроводом, посредством которого и осуществляется измерение силы тока без разрыва цепи.
2. Пульт управления в виде регулятора. С его помощью устанавливается диапазон измерений. Кроме того, в зависимости от модели токоизмерительных клещей, в них могут присутствовать функции мультиметра.
3. Дисплей — отображаются результаты измерений.
4. Гнезда для подключения щупов — присутствуют на многофункциональных моделях клещей. Подключаемые щупы позволяют проводить измерения напряжения, сопротивления и прочих физических величин.

Особое внимание в конструкции токоизмерительных клещей уделяется размыкающемуся трансформатору. Для этого предусмотрена специальная клавиша, которая отводит одну часть магнитопровода для расположения кабеля электрооборудования с целью определения величины силы тока

В обмотке трансформатора формируется ЭДС и ток, величина которого определяется прибором.

Это интересно! Очень важно учитывать, что создаваемый ток в трансформаторе имеет меньшее значение, чем в проводнике, поэтому для получения точных результатов, прибором проводится перерасчет, и на дисплей выводятся более точные показания.

Лучшие бюджетные клещи

6 UNI-T UT204А

Бюджетные многофункциональные токоизмерительные клещи от известной фирмы UNI-T. Расположение органов управления очень удобное, позволяет оперировать одной рукой при измерении токов бесконтактным способом. Очень простое управление, поскольку из управляющих органов присутствует только поворотный переключатель и три кнопки. Для подстраховки от падения прибора в комплекте присутствует темляк.

Кнопки управления:

• SELECT – выбор подрежима, который соответствует надписям поворотного переключателя синего цвета;
• REL — установка нуля с дополнительными возможностями;
• HOLD – фиксация показаний дисплея.

Интересным решением является разделение измеряемых параметров по постоянному и переменному току, что сильно упрощает управление прибором в целом. Имеется функция автоотключения, которое происходит через 15 минут простоя.Плюсы:

• известный бренд, хорошее качество изготовления;
• высокая скорость измерения;
• достаточная точность и стабильность измерений;
• автоматический выбор диапазона;
• бесконтактное измерение постоянного и переменного тока до 600А;
• удобное управление, компактный размер;
• огромный функционал;
• невысокая стоимость.

Минусы:

• питание от кроны;
• нет подсветки;
• нет TRUE RMS;
• корпус не прорезинен;
• микросхема АЦП бескорпусная, залита компаундом;
• магнитопроводы маловаты.

Принцип действия

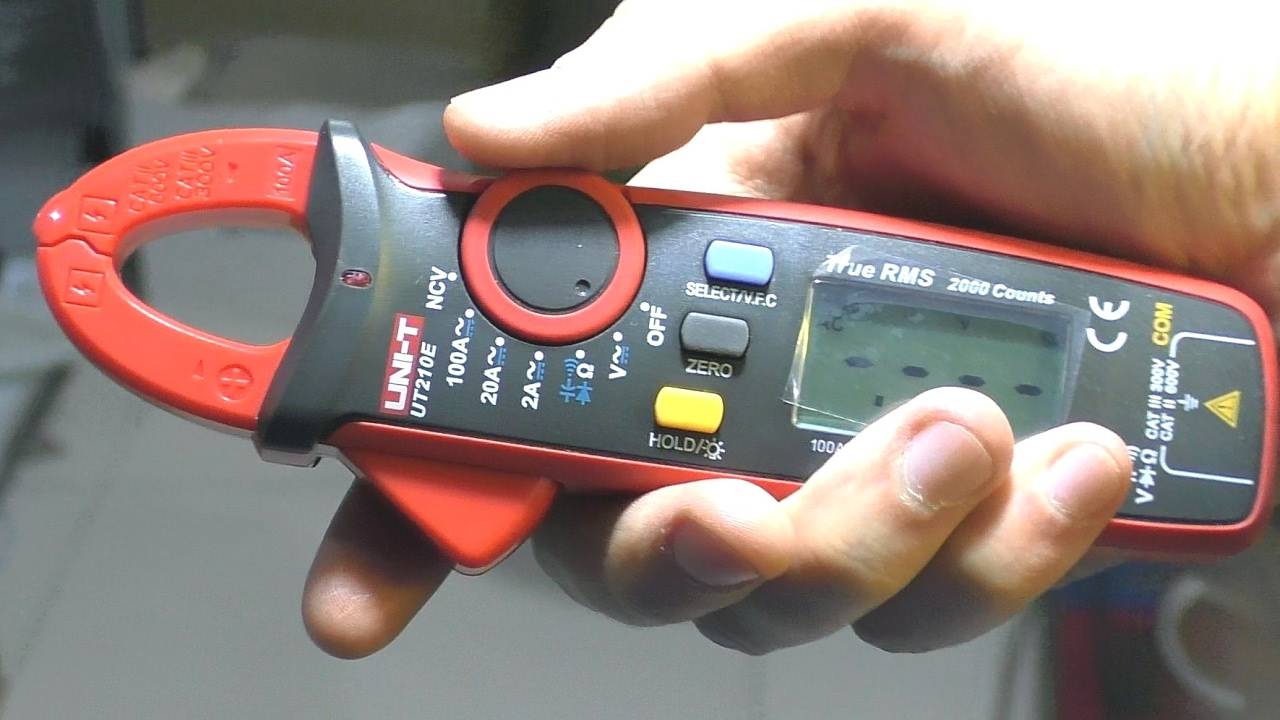

Для чего предназначены токоизмерительные клещи

Они  представляют собой разновидность электрического тестера с широкими губками, которые могут зажимать электрический проводник. Первоначально они разрабатывались как универсальный инструмент для измерения переменного тока. Однако по мере совершенствования своей конструкции в составе клещей появились входы для приёма измерительных проводов и другие датчики, которые поддерживают широкий диапазон измеряемых величин. Незаменимые в качестве контрольного инструмента, зажимы измерителя облегчают работу в ограниченных пространствах и позволяют работать с проводниками под напряжением без прерывания цепи. Являясь высокоточным измерителем, клещи не могут быть изготовлены в неспециализированных мастерских или своими руками.

В измерительных клещах реализуется принцип магнитной индукции, который позволяет  определить значение тока  бесконтактным способом.  Электрический ток, протекающий через проводник, наводит вокруг него магнитное поле. Поскольку полярность часто меняется, то при этом происходят динамические колебания магнитного поля, которые пропорциональны силе тока.

Все типоразмеры токоизмерительных клещей работают с использованием эффекта Холла — наличия поперечного напряжения, возникающего при помещении проводника в магнитное поле. Внутри корпуса находится трансформатор, который  определяет интенсивность магнитных колебаний, преобразуя их значение в показание силы переменного или постоянного тока. Поэтому, даже при небольшом значении возникшей разности потенциалов, датчик обнаружит магнитное поле.  Это напряжение, которое пропорционально току, затем усиливается и измеряется (смотреть рисунок 1). Таким образом измеряются очень мощные токи.

Рисунок 1. Схема измерения переменного тока

Как измерить ток, используя трансформатор

При пропускании проводника через зажимы прибора, ток проходит через эти зажимы, выполняя роль железного сердечника силового трансформатора. Далее ток поступает во вторичную обмотку, которая подключена через шунт входа измерителя. Из-за соотношения количества вторичных обмоток к числу первичных обмоток, намотанных вокруг сердечника, ток, поступающий на вход, намного меньше. Обычно первичную обмотку представляет один проводник, вокруг которого зажаты губки. Если вторичная обмотка будет, например, иметь 1000 витков, то ток вторичной обмотки будет в 1000 раз меньше того, что протекает по первичной обмотке. Таким образом, 1 ампер в измеряемом проводнике будет производить только 1 миллиампер на входе прибора.  Увеличив число витков во вторичной обмотке, можно  легко измерить мощные токи.

Как измерить постоянный ток, ведь он протекает через проводники с фиксированной полярностью? Здесь магнитное поле вокруг проводника не изменяется, и обычным способом зарегистрировать соответствующие показания невозможно.  Поэтому клещи вокруг такого проводника замыкают с некоторым зазором (смотреть рисунок 2).

Принцип работы токоизмерительных клещей для постоянного тока

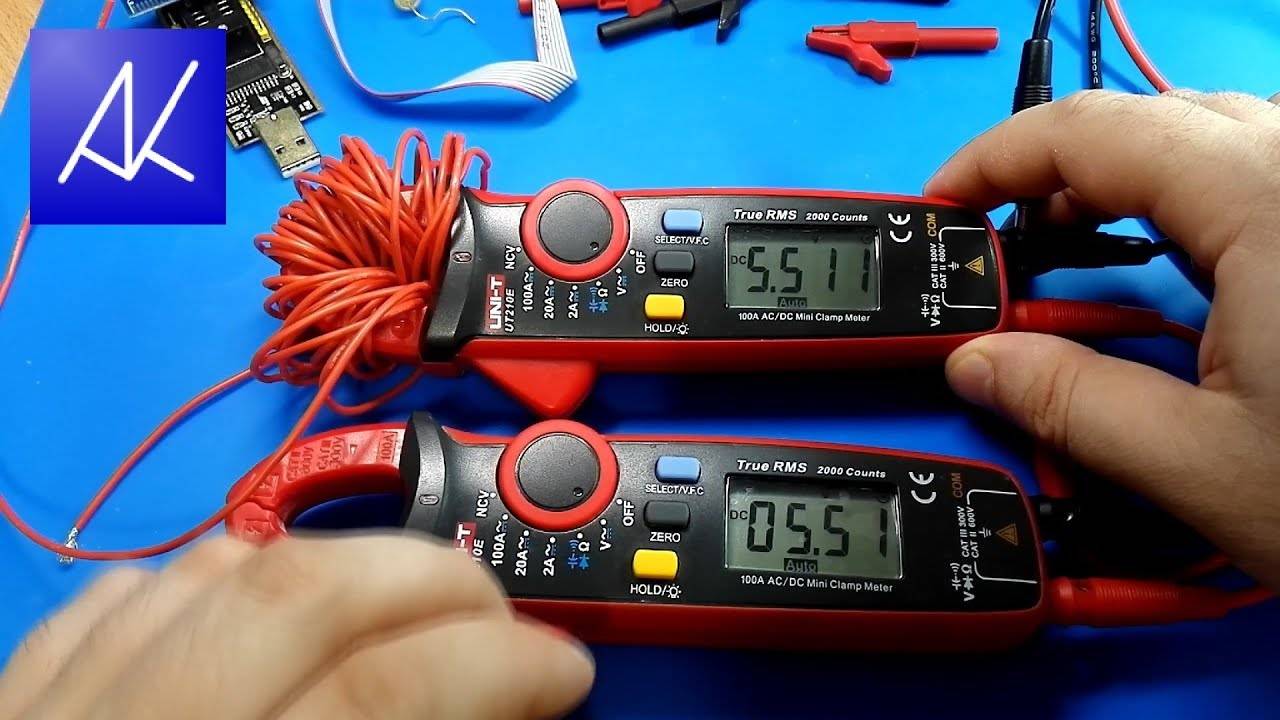

Как уже упоминалось, токовые клещи могут измерять не только переменный ток, но и постоянный

Такой способностью обладают далеко не все модели приборов, поэтому при их выборе важно обратить на это внимание. В токовых клещах для измерения постоянного тока принцип работы основан на эффекте Холла. Для этого в конструкции магнитопровода используется датчик Холла (или несколько датчиков)

Принцип работы в этом случае выглядит следующим образом:

Для этого в конструкции магнитопровода используется датчик Холла (или несколько датчиков). Принцип работы в этом случае выглядит следующим образом:

1. Датчик Холла представляет собой тонкую пластинку из полупроводникового материала, которая располагается перпендикулярно движению магнитного поля в проводнике.
2. На пластинку подается ток, что приводит к ее отклонению в поперечном направлении (за счет действия силы Лоренца).
3. При этом на концах пластины создается ЭДС, которая называется напряжением Холла.
4. Величина напряжения на пластинке соответствует значению тока в проводнике.

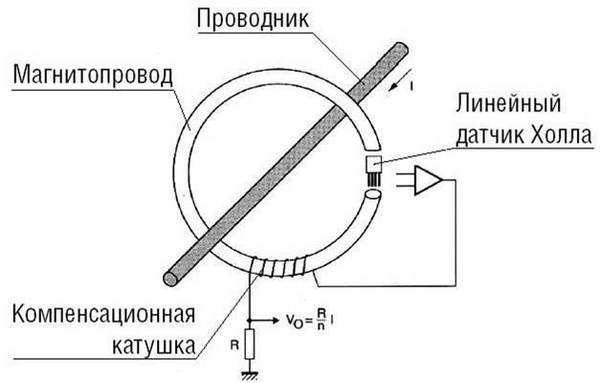

Схема работы токоизмерительных клещей с датчиком Холла представлена ниже.

Такая конструкция позволяет использовать инструмент не только для работы с постоянным током, но и переменным. К тому же, измеряемые значения получаются более точными, чем при работе с устройствами, не имеющие встроенного датчика Холла.

Это интересно! Токовые клещи подходят для измерения постоянного тока величиной до 1500А.

Разновидности

Несколько классификаций инструмента вызвано обилием параметров для сравнения. Поскольку токоизмерительными клещами пользуются для работы в мощных цепях с высоким напряжением, то основное подразделение основано на требованиях техники безопасности.

Деление таково:

Одноручные электроизмерительные клещи, предназначенные для работы в цепях с рабочим напряжением до 1000 В. Инструмент снабжен клавишей, предназначенной для раздвигания частей магнитопровода трансформатора тока. Прибор предназначен для управления одной рукой, имеет малые вес и габариты. Класс защиты устройства соответствует рабочему напряжению до 1000 В;

Двуручные электроизмерительные клещи. Данный инструмент обеспечивает работу в цепях переменного и постоянного напряжения величиной от 2000 В до 10 кВ. Имеет большие габариты за счет мощной изоляции и предназначен для работы двумя руками, поскольку рукоятки управления магнитопроводом имеют большую длину.

Обе разновидности могут иметь различную систему индикации измеряемого параметра:

• Аналоговые (стрелочные) измерительные клещи. Наиболее старая разновидность, не утратившая актуальность и в настоящее время, благодаря целому ряду преимуществ: малая инерционность стрелочного указателя, позволяющая контролировать и измерять короткие всплески тока, отсутствие дополнительного питания для внутренней схемы. Недостатки тоже есть, и они существенные: чувствительность к тряске и ударам, необходимость соотносить показания стрелочного индикатора и масштабного коэффициента переключателя пределов измерения;
• Цифровые электроизмерительные клещи. Основное преимущество – индикатор высвечивает реальное значение измеряемого параметра, избавляя пользователя от необходимости преобразования величин. Переключатель пределов измерения лишь корректирует показания индикатора для большего удобства считывания. Самый большой недостаток цифровых индикаторов – зависимость от источника питания, поскольку содержат внутри сложную электронную схему на цифровом микроконтроллере. Задержка времени установления показаний не позволяет измерять параметры коротких импульсов. Недорогие модели характеризуются слабой защищенностью от электромагнитных полей, что приводит к погрешностям измерения.

Работа в электрических цепях не ограничивается лишь измерением тока, важны и остальные электрические параметры сети, в связи с чем возник целый класс комбинированного инструмента на базе токовых клещей:

Фазометры. Служат для определения фазировки проводов в многофазных цепях;
Ваттметры. Приборы, измеряющие потребляемую мощность;
Вольтметры. Приборы для измерения значений напряжения на элементах цепи;
Мегаомметры

Приборы для контроля сопротивления изоляции, что особенно важно в цепях высокого напряжения.

Наличие комбинированного инструмента не снижает его надежности, поскольку единым остается только устройство индикации, а для измерения дополнительных параметров служат дополнительные вводные клеммы и схемотехнические элементы. С другой стороны, клещи мультиметр существенно улучшают удобство пользования и убирают необходимость иметь при себе набор различных измерительных приборов.

Лучшие токовые клещи, включенные в Госреестр

Представленные в категории модели соответствуют всем современным измерительным стандартам. Они отличаются точностью работы, широкими возможностями и рекомендованы для использования на ответственных объектах.

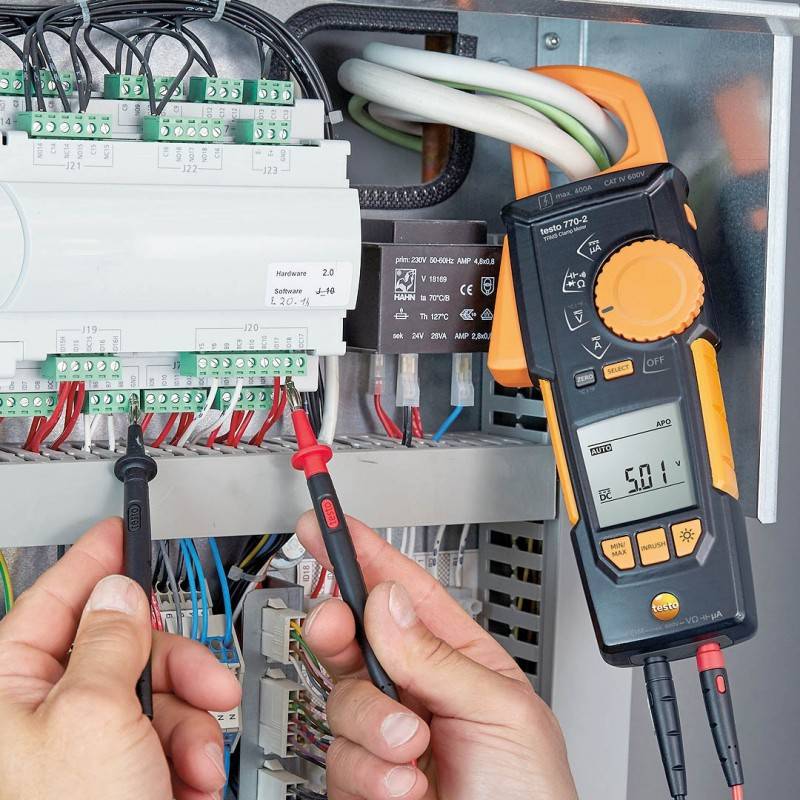

Testo 770-3

5

★★★★★
оценка редакции

100%
покупателей рекомендуют этот товар

Складывающаяся конструкция зубца этой модели позволяет полностью задвинуть его в корпус прибора, если нужно аккуратно захватить плотно уложенные кабели. Клещи автоматически распознают и определяют тип тока, сопротивление, целостность цепи, емкость и другие параметры.

Габариты прибора 243х96х43 миллиметров, вес — 370 граммов. Двухстрочный дисплей с яркой подсветкой облегчает считывание показаний в любое время суток. Для анализа полученных данных можно воспользоваться приложением Smart Probes для смартфона.

Достоинства:

• максимальное удобство использования;
• высокая точность показаний;
• многофункциональность;
• подсветка дисплея;
• поддержка

Недостатки:

высокая цена.

Testo 770-3 рекомендованы для профессиональной эксплуатации, где требуется решение сложных измерительных задач.

Fluke 302+

4.9

★★★★★
оценка редакции

95%
покупателей рекомендуют этот товар

Модель оснащена экраном с подсветкой, который облегчает работу в темное время суток и плохо освещенных помещениях. В качестве источника питания здесь используются две батарейки типа AA.

Малые габариты и вес упрощают длительное удержание, хранение и транспортировку устройства. Корпус не боится ударов, надежно предохраняет внутренние элементы от воздействия пыли и влаги. Защита от кратковременных перепадов напряжения способствует стабильной эксплуатации прибора в сложных условиях

Раскрытие зажима достигает 30 миллиметров, максимальный переменный ток — 400 А. Круговой переключатель дает возможность быстро настроить режим работы.

Достоинства:

• безопасность использования;
• долгий срок службы;
• небольшой вес;
• подсветка дисплея;
• удобное управление.

Недостатки:

высокий расход энергии.

Токовые клещи Fluke 302+ предназначены для решения широкого спектра профессиональных измерительных задач, так как позволяют дополнительно подключать измерительные провода и щупы к разъемам в корпусе.

Мегеон 70083

4.8

★★★★★
оценка редакции

88%
покупателей рекомендуют этот товар

Модель обладает функцией автоматического определения и индикации полярности, что облегчает ее использование. Возможность зафиксировать полученные данные на экране упрощает проведение измерений в труднодоступных местах и последующий анализ.

Рабочая температура находится в диапазоне 0-50°С. Вес прибора — 410 граммов. В комплекте вместе с клещами идут щупы, батарея типа «Крона», термопара K, что позволяет начать эксплуатацию сразу после покупки. Специальный чехол предохраняет устройство от внешнего воздействия во время хранения и транспортировки.

Достоинства:

• простое управление;
• фиксация показаний на дисплее;
• богатая комплектация;
• индикатор уровня заряда.

Недостатки:

тяжеловаты, хоть и не критично.

Мегеон 70083 используются для измерения напряжения, силы тока, температуры, частоты и пр. Универсальный выбор для частной эксплуатации.

Center 250

4.8

★★★★★
оценка редакции

87%
покупателей рекомендуют этот товар

Механизм работы этой модели основан на применении датчика Холла с последующим аналогово-цифровым преобразованием. Такое решение позволяет измерять постоянный и переменный ток бесконтактным способом.

Корпус выполнен из пластмассы, имеет эргономичную форму для удобного удержания. Диаметр раскрытия губок — 25 мм. Интуитивно понятная панель управления облегчает использование устройства без предварительной подготовки. А переключатель роторного типа дает возможность быстро сменить режим прибора.

Достоинства:

• простое управление;
• малый вес (255 г) и компактность;
• безопасность использования;
• дисплей с подсветкой;
• долгий срок службы.

Недостатки:

хлипкий корпус.

Прибор Center 250 будет полезен для проведения широкого спектра измерений даже в темных помещениях и закутках. Отличный выбор для получения точных данных с возможностью фиксации их на экране.

Пример использования

Приведем пример того, как пользоваться токоизмерительными клещами при измерении нагрузки в сети 220 В, например в квартире. В этом случае переключатель необходимо установить в положение AC 200. Далее необходимо токовыми клещами обхватить изолированный проводник и снять показания. После этого полученную величину силы тока нужно умножить на напряжение в сети 220 В. Например, если прибор показывает 5 А, то потребляемая мощность в сети составит P = U * I = 5 * 220 = 1100 Вт или 1.1 кВт. Полученное значение можно использовать для проверки работы приборов учета электроэнергии.

Напоследок предлагаем просмотреть видео, на котором наглядно показывается, как пользоваться токовыми клещами DT-266 и Fluke 302+, достаточно популярными на сегодняшний день:

Вот и вся инструкция о том, как самому пользоваться токоизмерительными клещами. Как Вы видите, ничего сложного нет. Главное — соблюдать меры безопасности и внимательно подходить к измерениям. Надеемся, что наши советы и наглядная видео инструкция доступно объяснили Вам порядок действий!

Будет интересно прочитать:

• Как использовать мультиметр – инструкция для чайников
• Как проверить правильность работы счетчика электроэнергии
• Список инструментов электрика

5 Help

Недорогой, но в то же время эффективный аэрозоль для защиты от клещей и летающих насекомых. Спрей предназначен для обработки одежды, попадания на открытые участки тела рекомендуется избегать. Производитель обещает защиту от клещей до двух недель, от комаров, мошек и других летающих насекомых – до пяти суток.

Многие люди в отзывах пишут, что это средство оптимально по соотношению невысокой цены и эффективности

Правда стоимость получается не такой уж низкой, если принимать во внимание маленький объем баллончика. Частично этот недостаток окупается редкой необходимостью использовать спрей, что обусловлено продолжительностью его действия

Средство довольно токсично даже для человека, поэтому лучше строго следовать инструкции производителя и не злоупотреблять количеством репеллента.

Типы приборов

Существует два типа устройств, основным различием которых являются измерительные датчики:

1. C электромагнитным датчиком. Способны измерить только переменный ток. Клещи-трансформатор такого инструмента представляют из себя размыкающийся магнитопровод со вторичной катушкой, замыкающейся на измерительном датчике.
2. C полупроводниковым датчиком Холла. Данный тип устройства способен измерять постоянный или переменный ток.

Как легко определить тип датчика клещей «Дитца»? Для этого необходимо раскрыть клещеобразное кольцо и посмотреть на его торцы, если с двух сторон имеются металлические площадки — значит прибор с электромагнитным датчиком и имеет размыкающийся магнитопровод, им можно измерить только переменный ток. Если на торцах нет металлических пластин или пластина только на одном торце, то это измеритель с датчиком Холла, такой измеритель не имеет замкнутого магнитопровода, им можно измерить постоянный или переменный ток, как правило такие устройства по стоимости немного дороже.
Токовые клещи с электромагнитным датчиком, замыкающийся магнитопроводТоковые клещи с датчиком Холла, без замыкающегося магнитопровода

Зачем нужно измерять силу тока

Как уже говорилось выше, токоизмерительные клещи менее популярны, чем мультиметры. Связано это не только с их стоимость (стоят они дороже мультиметров), но еще и функционалом. Измерить величину электрического тока можно обычным тестером, но для этого понадобится разорвать цепь, и включить в нее последовательно прибор. Однако такая необходимость в быту возникает крайне редко, поэтому электрические токоизмерительные клещи менее популярны.

Когда же они могут быть полезны? Если вы домашний мастер, и умеете ставить розетки, но не занимаетесь ремонтом электроприборов, то в покупке токоизмерительных клещей нет никакой необходимости. Вам вполне будет достаточно иметь мультиметр.

Востребованными токоизмерительные клещи являются среди электриков. Однако если вы не электрик, то необходимость воспользоваться таким инструментом возникает в следующих случаях:

• при ремонте электрооборудования с целью выявления причины выхода из строя;
• для определения нагрузки в цепи;
• для уточнения мощности оборудования;
• контроль домашней сети на предмет подключения к ней стороннего электрооборудования;
• для определения утечки тока на корпус прибора, что позволит заблаговременно предотвратить серьезные последствия;
• при изготовлении приборов;
• для расчета потребления электроэнергии — узнать суммарную нагрузку по квартире или дому;

Если возникла необходимость измерить значение электрического тока, тогда вы всегда можете воспользоваться мультиметром. В приборе имеется соответствующая опция. Если же измерять силу тока приходится часто, регулярно или от случая к случаю, то рекомендуется приобрести токоизмерительные клещи. О том, как выбрать инструмент, а также научится им пользоваться, вы узнаете из этого материала.

Общая информация

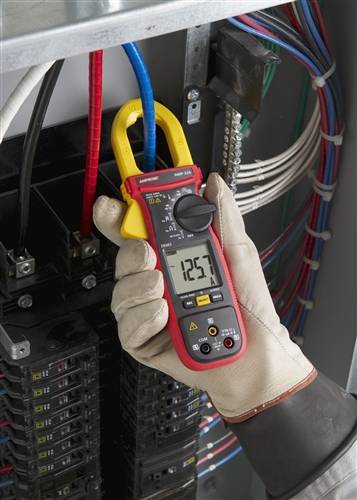

В ряде случаев такой подход неприемлем, например, если надо измерить значение тока в действующей электроустановке. Технологический процесс обслуживания электрооборудования, в частности, распределительных шкафов, подразумевает регулярный контроль величины протекающего тока по разным участкам цепей, в разных фазах. Установленные на распределительных шкафах стационарные приборы не всегда дают полную картину, особенно в случае возникновения неисправностей или при устранении повреждений.

Исходя из указанных требований, разработаны устройства – клещи токоизмерительные, предназначенные для косвенного измерения силы тока без разрыва цепи. Такие приборы базируются на основном законе электротехнике, законе Ома, который определяет прямую зависимость силы тока от напряжения при известном сопротивлении цепи и на законе электромагнитной индукции. Таким образом, измеренное значение напряжения однозначно соответствует определенному значению тока, а напряжение можно измерять без разрыва цепи.

Токоизмерительные клещи представляют собой трансформатор с разъемным сердечником. В цепь вторичной обмотки включен вольтметр, проградуированный и откалиброванный в значениях силы тока, а в качестве первичной обмотки выступает проводник, в котором нужно измерять значение тока. Проходя через измеряемый проводник, ток создает вокруг себя магнитное поле, которое наводит ЭДС индукции во вторичной обмотке трансформатора. Значение ЭДС имеет полное соответствие измеряемому току.

ZT-101/102/109/111 — компактные дешевые мультиметры для автомобиля и дома

Карманные тестеры на том же чипе (DTM0660), что и модель
Holdpeak HP-890CN. В комплекте с моделями ZT-102 и ZT-111 идут
термопары для измерения температуры, мультиметр ZT-109
отличается наличием встроенного генератора импульсов, ZT-111
имеет функцию поиска скрытой проводки. Версии ZT-101 и ZT-102 имеют шкалу
дисплея на 6000 отсчетов, а ZT-109/111 – на 9999 отсчетов. Все 4 модели
мультиметров определяют истинные среднеквадратичные значения измеряемых
показателей (функция True RMS),
выполняют все основные функции, которые должны выполнять бытовые мультиметры
(от измерения силы тока, напряжения и сопротивления до прозвона цепей,
тестирования диодов до измерения частоты напряжения и емкости конденсатора).

Мультиметр ZT-101

Цена ZT-101 – от 1300 рублей.

Цена ZT-101 – от 1300 рублей.

Цена ZT-109 – от 1600 рублей.

Цена ZT-111– от 1700 рублей.

Основные плюсы:

• возможность настройки под свои нужды и добавления новых функций модификацией EEPROM;
• подсветка дисплея;
• работа от элементов питания типа «ААА».

Минусы:

• низкий уровень защищенности;
• отсутствие прорезиненного покрытия на корпусе (модель не защищена от выскальзывания из рук);
• отсутствие кнопки Range и других дополнительных функций.

3 IEK Expert 266

На удивление недорогие, но очень функциональные и достаточно качественные токоизмерительные клещи позволяют быстро и легко производить замеры там, где не нужна большая точность. Они незаменимы в тех случаях, когда невозможно разорвать низковольтную или высоковольтную (до 10 кВ) электрическую цепь.

Также с их помощью можно измерить постоянное или переменное напряжение, вручную выбрав необходимый диапазон. Модель можно назвать лучшей еще по одному параметру – диаметр клещей в раскрытом состоянии составляет 50 мм в противовес аналогичным приборам, у которых этот показатель равняется 30 мм. В целом, это удобные, достойные внимания токовые клещи.
