Требования к котельной в частном доме: какие нюансы необходимо обязательно учитывать

Правила размещения котельной в доме

Проект котельной

Разработку проекта котельной лучше поручить специалистам. Помимо норм СНиП на размеры помещения и его обустройство действует еще немало дополнительных ограничений, касающихся пожарной безопасности, требований кратности воздухообмена, особенностей эксплуатации.

На выбор помещения влияет мощность отопителя:

• Если мощность газового котла не превышает 30 кВт, допускается его монтаж в любом месте, включая кухню и коридор.
• Оборудование мощностью до 60 Квт, так же можно поставить на кухне или в холле, но компенсировать недостаточный воздухообмен приточным каналом с минимальным диаметром в 15 см.
• Аппарат, мощностью от 60 до 150 кВт монтируется только в специально подготовленном помещении.
• Агрегаты еще более мощные устанавливаются только в отдельной постройке.

Если в специальном сооружении все устроено для правильного размещения котла, то в хозяйственных отсеках или в подвале нужно учитывать особенности монтажа и конструкции разных систем. Газовый котел крепят на пол или на стене. При этом на кухне допускается крепить на стену прибор до 60 кВт, а в прихожей – только до 35 кВт.

Требования к помещению

Пол, стены и потолок обшивают негорючими материалами

Помещение для газового котла должно выполнять ряд следующих условий.

• В кочегарке должно быть окно. Оно может быть как пластиковым, так и деревянным. Площадь его рассчитывается из пропорции – 0,03 м² стекла на 1 м³ помещения. Поэтому строят котельную в цокольном этаже лишь в том случае, если хозблок относится к полуподвальным помещениям.
• Обустройство вентиляции обязательно. Мощность и тип системы зависит от параметров котла.
• К агрегату подводят водопроводные и канализационные трубы, газовые трубы, системы контроля, электропроводку. Оборудование должно быть размещено так, чтобы сохранялся свободный доступ к котлу и к любому элементу отопления.
• Обшивать стены, пол, потолок можно только негорючими материалами. Для стен и пола обычно берут кафельную плитку, допускается оштукатуривание.
• В котельной разрешается ставить не более 2 аппаратов.
• Учитывается вес котла. Если он превышает 200 кг, под него сооружают железобетонную подушку или плитный фундамент.
• Все проемы должны быть отделаны негорючими материалами, створки открываться наружу.
• Ко всем элементам отопительной системы должен сохраняться свободный доступ.

Требования к котельной, пристроенной к дому

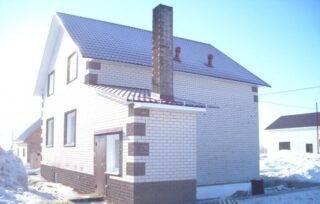

Иногда для котельной выделяют отдельный модуль

Для кочегарки можно построить отдельный модуль. К такому варианту прибегают редко, так как обычно пристройка искажает облик здания. Однако если устанавливаемое оборудование имеет большую мощность, другого выхода нет.

К пристройке существует ряд особых требований:

• Фундамент сооружения не соединяется с фундаментом здания, между ними оставляют зазор, нередко гидроизолируют дополнительно.
• Газовая техника сильно нагревается, поэтому стены, пол и потолок выполняются и отделываются только негорючими материалами.
• Фундамент под пристройку представляет собой плиту высотой не менее 20 см.
• Специальный фундамент потребуется для дымоходной трубы.

Отдельная или пристроенная котельная, как и помещение в доме оборудуется собственной вытяжкой. Окна обязательны.

Сооружение пристроенных и крышных котельных допускается, если выполняются нормы по давлению и температуре воды.

Правила и нормы установки газового котла в частном доме

Выбор места установки газового котла зависит от его мощности:

• при мощности до 60 кВт установка возможна на кухне (при соблюдении определенных требований);
• от 60 кВт до 150 кВт — в отдельном помещении независимо от этажа (при условии использования природного газа их можно устанавливать в подвале и цокольном этаже в том числе);
• от 150 кВт до 350 кВт — в отдельном помещении первого или цокольного этажа, в пристройке и отдельно стоящем здании.

Это не значит, что котел на 20 кВт нельзя установить в отдельной бойлерной. Можно, если хотите все системы жизнеобеспечения собрать в одном месте. Вот только к объему помещений есть требования. Минимальный размер котельной в частном доме должен быть:

• для котлов мощностью до 30 кВт минимальный объем помещения (не площадь, а объем) должен быть 7,5 м3;
• от 30 до 60 кВт — 13,5 м3;
• от 60 до 200 кВт — 15 м3.

Только в случае установки газового котла в помещении кухни действуют другие нормативы — минимальный объем — 15 кубов, а высота потолков — не менее 2,5 м.

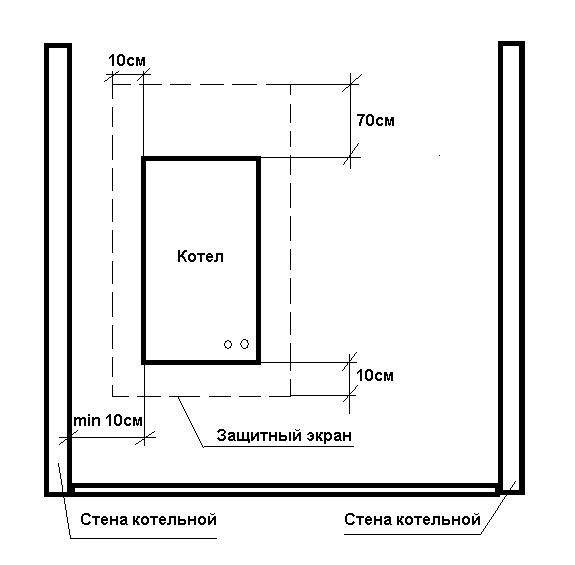

Вариант установки настенного газового котла — до стены не менее 10 см

К каждому варианту помещений под газовую котельную предъявляются определенные требования. Часть из них — общие:

Любое помещение котельной в частном доме должно иметь естественное освещение. Причем площадь окон нормируется — на 1 м3 объема должно приходится не менее 0,03 м2 остекления

Обратите внимание — это размеры стекла. К тому же окно должно быть распашное, открываться наружу.
В окне должна быть форточка или фрамуга — для аварийного проветривания при утечке газа.
Обязательна вентиляция и удаление продуктов сгорание через дымоход

Выхлоп маломощного котла (до 30 кВт) можно вывести через стену.
К котельной любого типа должна быть подведена вода (подпитывать систему при необходимости) и канализация (сток теплоносителя).

Еще одно общее требование, которое появилось в последней версии СНиПа. При установке газового оборудования для ГВС и отопления мощностью свыше 60 кВт необходима система контроля загазованности, которая в случае сработки автоматически будет прекращать подачу газа.

При наличии бойлера и отопительного котла,при определении размеров котельной их мощность суммируется

Далее требования различаются в зависимости от типа бойлерной.

Требования к помещению

Газовую котельную нельзя проектировать в жилой комнате дома. Если оборудовать в самом здании рядом с жилыми комнатами, то смежные с другими комнатами стены паро-непроницаемыми и газо-непроницаемыми.

Котельное оборудование можно размещать в следующих типах:

1. нежилое – коридор, кухня, подвал, цокольный этаж. Необходимо соблюдать все требования к размерам комнаты и к проведении вентиляции;
2. внутреннее – специально оборудованная комната, где планируется установка котлов или водонагревателей, располагается на любом этаже. Является нежелательным для расположения на верхнем этаже, крыше пристройки, шаткой конструкции без одобрения проектировщика;
3. на улице – если котельное оборудование располагается на улице, то над ним обязательно навес. Перед этим необходимо тщательно изучить инструкцию по эксплуатации – некоторые аппараты нельзя размещать на улице.

Автономная газовая котельная, которая работает на сжиженном газе, нельзя проектировать на цоколе или в подвале. Газ в случае утечки остается под полом, поэтому вытяжка не сможет его удалить.

В ванных комнатах или санузлах недопустимо размещать те нагреватели, которые работают на газе.

Еще одним требованием к котельному помещению является наличие окон. Окна должны не только пропускать естественное освещение с улицы, но и служить отводом в случае взрыва в котельной.

Правила установки настенных газовых котлов в квартире

Обычно в квартире газовый котел устанавливается на кухне, так как в нее уже заведена газовая магистраль, имеется водопровод и канализация. То есть, априори все требования к монтажу газового оборудования уже выполнены – остается только подключить котел. Такое положение вещей автоматически снижает расходы на прокладывание инженерных коммуникаций и энергоносителей. Запрещено монтировать котел на газу в помещениях в высокой влажностью – в ванной, прачечной и т.д.

Для настенных котлов предусмотрено несколько дополнительных требований:

1. Стена или перегородка для подвешивания котла должна выдерживать его – на гипсокартонную или другую легкую перегородку подвешивать оборудование нельзя.
2. Если стена декорирована горючими материалами (обои, винил, пластик, МДФ, ДВП), то между газовым настенным котлом и стеной устанавливается прокладка из негорючего материала в 3 мм толщиной. Котел при этом должен крепиться специальными метизами, которые обеспечивают расстояние от корпуса котла до стены не менее 4-5 см.
3. Минимальное расстояние от котла до потолка и стен помещения – 0,5 метра. Расстояние от котла до пола – 0,8 метра.

Перед монтажом и пуском газового оборудования нужно получить все соответствующие документы. Главное условие при установке котла в частном доме, работающего на газу — сначала заключается договор о подключении газовой магистрали, а также составляется проект монтажа газового оборудования и газификации дома. Эти документы разрабатываются и утверждаются поставщиком газа в регионе.

Место для установки газового котла

Если говорить конкретно о квартирах, то устанавливают газовые котлы в них большей частью на кухнях. Тут есть все необходимые коммуникации: водопровод, газ, есть окно и вытяжка. Остается только определить подходящее место для котла. Для такой установки используют настенные (навесные) котлы. Они устанавливаются на несколько крюков, закрепленных на стенах (идут обычно в комплекте).

Что касается установки в других помещений квартиры или дома, как правило, ни одно из них не проходит по требованиям. Например, в ванной нет окна с естественным освещением, коридор обычно не подходит по размерам — не хватает допусков от углов или до противоположной стены, обычно нет вентиляции совсем или она в недостаточном объеме. С кладовками та же беда — нет вентиляции и окон, не хватает объема.

Точное расстояние от стен и других предметов указывается в инструкции по эксплуатации котла

При наличии в доме лестницы на второй этаж, часто владельцы хотят поставить котел под лестницей или в этом помещении. По объему оно обычно проходит, а по вентиляции придется ее делать очень мощной — считается объем в двух уровнях и необходимо обеспечить его трехкратный обмен. Для этого потребуется несколько труб (три и больше) очень большого сечения (не менее 200 мм).

После того, как определились с помещение под установку газового котла, остается найти для него место. Оно выбирается исходя из типа котла (настенный или напольный) и требований производителя. В техпаспорте обычно подробно прописываются расстояния от стены справа/слева, высота установки относительно пола и потолка, а также расстояние от фронтальной поверхности до противоположной стены. У разных производителей они могут отличаться, так что стоит внимательно изучить руководство.

Нормы установки по СНиПу

На случай отсутствия таких рекомендаций в паспорте оборудования, установка газового котла может проводится по рекомендациям СНиПа 42-101-2003 п 6,23. Там сказано:

• Устанавливаться газовый котлы могут на несгораемые стены на расстоянии не менее 2 см от нее.
• Если стена трудносгораемая или сгораемая (деревянные, каркасные и т.п.) она должна быть защищена несгораемым материалом. Это может быть трех миллиметровый лист асбеста, поверх которого закреплен лист металла. Также ка защита рассматривается штукатурка слоем не менее 3 см. В этом случае навешивать котел надо на расстоянии 3 см. Размеры несгораемого материала должны превышать размеры котла на 10 см с боков и снизу, а сверху должны быть больше на 70 см.

Относительно листа асбеста могут возникнуть вопросы: сегодня он признан опасным для здоровья материалом. Заменить его можно слоем картона из минеральной ваты. И еще учтите, что несгораемым основанием считается также и керамическая плитка, пусть даже она уложена на деревянные стены: слой клея и керамика как раз дают требуемую огнестойкость.

На деревянные стены газовый котел можно повесить только при наличии несгорающей подложки

Также регламентируется установка газового котла относительно боковых стен. Если стена негорючая — расстояние не может быть меньше 10 см. Для горючих и трудногорючих это расстояние — 25 см (без дополнительной защиты).

Если устанавливается напольный газовый котел, основание должно быть негорючим. На деревянный  пол делают негорючую подставку. Она должна обеспечивать предел огнестойкости в пределах 0,75 ч (45 минут). Это или кирпичи, уложенные на ложок (в 1/4 кирпича), или толстая керамическая напольная плитка, которую кладут поверх асбестового листа, закрепленного на металлическом листе. Размеры негорючего снования — на 10 см больше габаритов устанавливаемого котла.

Проект

Требования к помещению газовой котельной в частном доме подразумевает соответствие ряду нормам. Проект делает специалист, имеющий на это разрешение. При создании проекта проводится теплотехнический расчёт комнаты, подбирается оборудование и делаются чертежи, описываются в записке решения. Результат подаётся для согласования.

Требования при проектировании:

• параметры комнаты, её размещение;
• режим отопления, возможность установки программного управления;
• тип энергоносителя и оборудования.

Проект передаётся для согласования, дополнительно предоставляется техпаспорт на устройство, его сертификат техтребованиям, инструкция и санитарное заключение. Если никаких требований нет, то он заверяется печатью и затем передаётся заказчику, в другом случае требуется доработка.

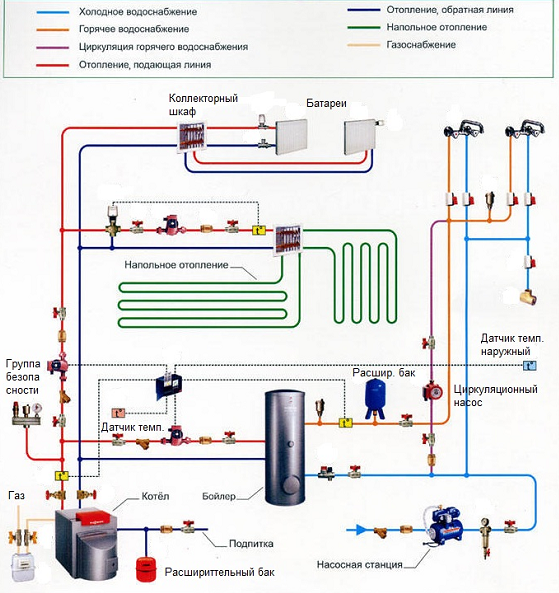

Вариант схемы отопления и обеспечения горячего водоснабжения

Правила и нормы установки котла в частном доме

Начиная строительство котельной, следует изучить ряд требований, которые к ней предъявляются. В первую очередь, нужно ознакомиться с нормами СНиП с обозначением II-35-76. В современных домах устанавливаются следующие типы котлов:

1. Встроенные. С их помощью обустраивается встроенная котельная в частном помещении.
2. Стоящие по отдельности.
3. Пристроенные.

Однако за счет дороговизны компактные сооружения не пользуются спросом, поэтому в качестве альтернативы владельцы загородных домов монтируют оборудование в подвале.

Требование к установке газовых котлов

Котельная в деревянном доме с газовым оборудованием должна обустраиваться в таких частях дома:

1. Первый этаж.
2. Цокольный уровень или подвал.
3. Чердачное пространство.
4. Кухня. В этой комнате разрешается монтаж котлов мощностью до 35 кВт.

Чтобы получить подробное описание нормативов для размещения газовой установки в приватном доме, следует обратиться в ближайшую газовую службу. Специалисты должны предоставить полный список требований и помочь составить проект. Также можно проконсультироваться с проектировщиком, разрабатывающим план помещения.

Знание норм обеспечит безошибочный монтаж оборудования газовой котельной и оптимальные условия для его слаженной работы в будущем. В зависимости от показателей мощности системы применяются такие правила установки:

1. 150 кВт – разрешается размещение котла на каждом этаже с отдельно отведенным пространством.
2. 150-350 кВт – агрегаты будут стоять в отдельной комнате, но не выше 1-го этажа. Еще можно ставить их в пристройках.

При условии, что показатели мощности превышают 350 кВт, устанавливать оборудование в приватном доме запрещено.

Если пристроенные котельные в коттедже будут размещаться на кухне, а суммарная мощность оборудования не превысит 60 кВт, нужно позаботиться о соблюдении таких условий:

1. Допустимая величина помещения под котел не должна превышать 15 м³. По мере роста мощности агрегата добавляется 1 м³ на кВт.
2. Высота постройки должна составлять как минимум 2,5 м.
3. Вентиляционной системе нужно обеспечивать вытяжку в 3-кратном объеме от величины котельной. Интенсивность притока должна быть аналогичной.
4. В самой котельной нужно установить окно с форточкой.

Требования при размещении дизельного оборудования

Здание котельной с дизельным оборудованием должно соответствовать следующим требованиям:

1. Автоматика. Для комфортного использования системы нужно оснастить ее специальными датчиками и терморегуляторами, которые гарантируют бесперебойную работу без постоянного присутствия человека.
2. Безопасность. Все составляющие системы должны соответствовать экологическим требованиям и быть безопасными для эксплуатации. К агрегату можно подключать насосы, датчики и прочие сопутствующие узлы, если они соответствуют нормативам Ростехнадзора и обладают соответствующими сертификатами.

Пристроенная котельная обустраивается по следующим нормам:

1. Агрегаты мощностью до 60 кВт размещаются внутри жилого помещения и отделяются от других комнат перегородкой из негорючего материала. Если мощностные показатели превышают 60-350 кВт, понадобится обустройство отдельно стоящей котельной для частного дома.
2. В той части дома, где будет размещаться дизельный котел, необходимо предусмотреть качественную приточно-вытяжную вентиляцию и разместить окна с форточками. Их ширина должна соответствовать показателям производительности генератора.
3. Напольное покрытие и стеновые конструкции должны изготовляться из негорючих материалов. В качестве облицовки используется керамика, штукатурка или гипсоволоконная плита.

Требования к установке твердотопливных и электрических котлов

Частная котельная с твердотопливным теплогенератором должна обустраиваться по таким принципам:

1. Оптимальная дистанция между стеной и агрегатом составляет 10-12 см.
2. При монтаже оборудования в постройке из дерева нужно предварительно заделать стену стальными листами.
3. Напольное покрытие лучше забетонировать.
4. Пристроенные помещения должны обладать площадью от 8-10 м².

Требования к оборудованию в зависимости от типа котла

Источником энергии для котла может служить электричество, газ, жидкое топливо, уголь, дрова. Котлы при этом различаются по конструкции топки и вспомогательному оборудованию. Кроме отличий по видам топлива котлы различаются по способам их установки. Существуют конструкции для напольной установки и для настенной. Двухконтурные котлы имеют встроенный бойлер, который снабжает дом горячей водой для хозяйственных нужд. В одноконтурных котлах внешний бойлер можно подсоединить к специальному патрубку. Кроме того, у котлов разный дизайн, разная степень оснащения автоматикой.

Электрический котёл

Электрические котлы в работе самые безопасные, удобные и бесшумные. Но отапливать дом электричеством – слишком дорогое удовольствие.

Статья по теме:

Газовый котёл

Газовые котлы сжигают в своей топке природный или сжиженный газ. У них высокий коэффициент полезного действия (КПД). Управлять ими просто. Их можно переводить с одного типа газа на другой. Их используют для частных домов чаще всего.

Статья по теме:

Жидкотопливный агрегат

В качестве жидкого топлива используется дизельное. При появлении возможности работать на газе они легко переводятся на новое топливо заменой горелки. Необходимо наличие резервуара для хранения запаса топлива. К горелке оно подаётся топливным насосом.

Твёрдотопливный котёл

Не везде проведены газовые магистрали и  построены газозаправочные станции. Котлы на твёрдом топливе применяют там, где газ недоступен. Топливом служат уголь, дрова, торф, брикеты. Топка требуют непрерывного контроля наличия топлива. Нужно оборудованное место для хранения запаса топлива.

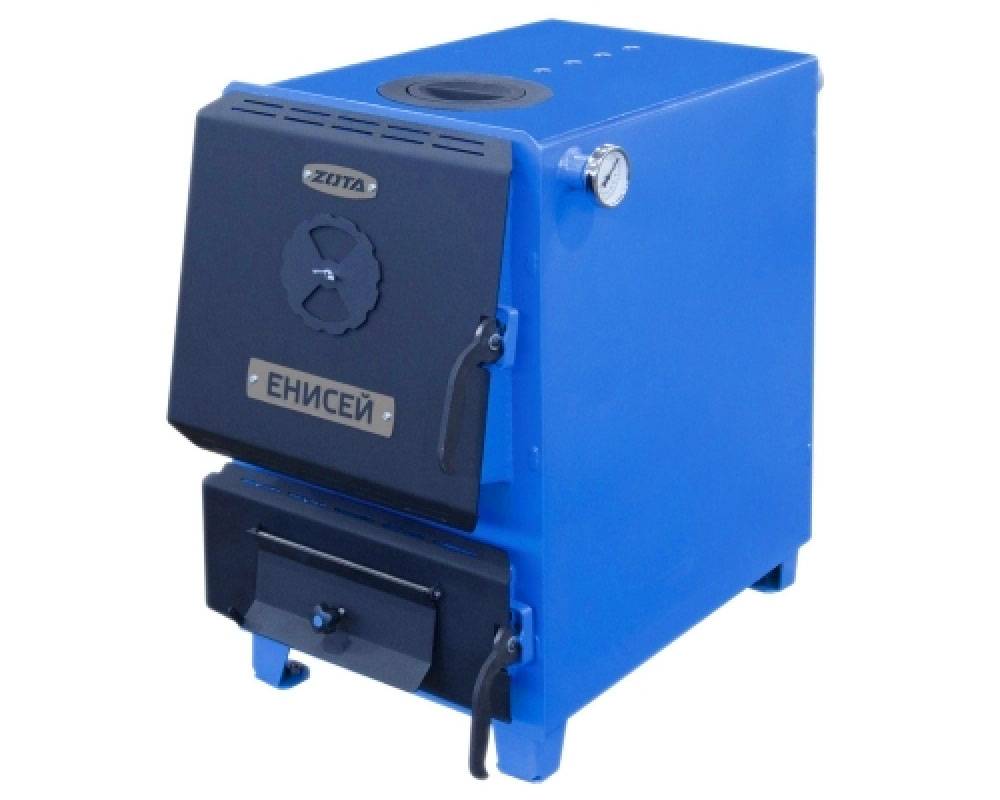

ФОТО: avatars.mds.yandex.netТвёрдотопливный котёл напольного типа российского производства

Котельная с твердотопливным котлом

Согласно с требованиями строительных норм, твердотопливные котлы устанавливают только в нежилых помещениях. Если мощность агрегата большая, потребуется строительство отдельно стоящей котельной.

Каким должно быть помещение

К помещению под твердотопливный котел выдвигается ряд требований:

• дистанция между дверцей топки и стеной — от 1,2 до 1,5 м;
• расстояние от боковых стенок котла до стены, выполненной из несгораемого материала или защищенной специальным экраном — не менее 1 м;
• промежуток между задней стенкой котла и поверхностью из сгораемого материала с защитным экраном — минимум 0,5 м для котлов с задним подключением;
• запрет на надстройки над помещением котельной;
• эффективная приточная вентиляция, находящаяся в нижней части в виде промежутка между дверью и полом или отверстия в стенке.

Если стена выполнена из материала, отвечающего требования противопожарной безопасности, то допустимо трубу, находящуюся за котлом, крепить к ней посредством кронштейнов.

Чтобы эксплуатировать ТТ с параметрами 1х0,8 м у основания хотя бы с минимумом комфорта, нужно установить его в помещении 2,8х2,5 м. С возрастанием габаритов агрегата увеличивается и площадь котельной.

Планировать монтаж котла на твердом топливе нужно еще на этапе строительства дома, чтобы заранее отвести место под дымоход

Если котельная имеет вид пристройки, то правильное место нахождения для нее — глухая стена. Дистанция до окон и дверей как в вертикальном, так и в горизонтальном направлениях, должна составлять не менее 1 м. При нахождении котельной в подвале, цокольном или первом этаже необходимо установить дверь, открывающуюся наружу.

Оборудование для твердотопливной котельной

Функциональная и грамотно составленная схема котельной с твердотопливным котлом должна включать ряд элементов:

• Теплогенератор, оснащенный соответствующими бункерами, камерами для топлива и т.д.
• Обвязку ТТ котла, состоящую из циркуляционного насоса, 3-ходового клапана, группы безопасности.
• Дымоход.
• Водонагреватель накопительный для снабжения дома горячей водой.
• Автоматику — погодозависимую или внутридомовую.
• Систему пожаротушения.

В качестве топлива для ТТ применяют уголь, торф, дрова. Диаметр дымохода в котельной с ТТ агрегатом должен быть равным сечению патрубка котла. В помещении необходима вытяжная вентиляция, рассчитанная так, чтобы на каждые 8 см² ее площади приходился 1 кВт мощности котла. Если котел установлен в подвале, этот параметр умножается на 3.

Вокруг основания котла необходимо проложить стальной лист. Нужно чтобы он выступал с каждой стороны на 1 м. Слой штукатурки на стенах по толщине должен быть не меньше чем 3 см.

В самом дымоходе, имеющем по всей длине одинаковое сечение, предусматривают отверстия для сбора и удаления копоти. Обязательным атрибутом являются средства для тушения возгорания.

Качественный твердотопливный котел способен превратить в тепловую энергию любой вид твердого топлива. Это позволяет экономить денежные средства

На 1 кВт мощности ТТ котла должно приходиться около 0,08м² площади остекления. Предельно допустимая площадь котельной — 8м². Если топку планируют загружать углем, то электрическую проводку необходимо защитить от угольной пыли, т.к. она может взорваться при определенной концентрации.

Дополнительные элементы

Бойлерная комната имеет ряд важных требований к дополнительным элементам. Это касается таких деталей, как дымоход, двери и вентиляция.

Вентиляция

Можно не обустраивать вентиляцию, если будет эксплуатироваться электрокотел. Такое устройство не выделяет запаха или взрывоопасных соединений. В других случаях надо соблюдать следующие правила:

• может быть объединена с приточной домовой системой вентилирования;
• для котельной, которая будет стоять отдельно, вентиляция может реализовываться при помощи жалюзийных решёток, их делают внизу двери, на один кВт минимум 8 см² отверстия;
• ежечасно замена воздуха три раза;
• при эксплуатации протяжной общедомовой системы вентилирования на 1 кВт минимум 30 см² отверстия;
• с противоположной стороны устройства делается отверстие в стене, его диаметр должен оставлять от 13 см и значительно больше (в зависимости от мощности смонтированного оборудования), устанавливается вентиляционная труба, обязательно ставится специальная заслонка и с одной стороны сетка, чтобы внутрь не попадал мусор или мелкие животные.

Вариант принудительная вентиляция по всем показателям является самым эффективным. Его работа не зависит от изменений погодных условий и температуры окружающей среды, при этом практически не потребляется энергия. По желанию работа принудительной вентиляции и котла могут быть синхронизированы при помощи специального электрооборудования. При установке котлов, работающих на дизельном топливе, а также газу вентилятор размещается в корпусе во избегание случайного возгорания.

Дымоход

Продукты сгорания отводятся дымоходом, который должен отвечать следующим требованиям:

• диаметр дымохода больше, чем отверстие в устройстве;
• труба по стене крепко фиксируется;
• наличие отверстия для ревизии;
• выводится выше кровли.

Труба делается из металла (двустенные/одностенные), кирпича, керамики, асбеста и вермикулита. Иногда используется комбинирование нескольких материалов.

Варианты установки дымохода

Дверь

Газовая котельная в частном доме должна иметь специальную дверь. Если бойлерная находится в жилом доме, то двери должны быть обязательно огнеупорными и выдерживать открытый огонь на протяжении 15 минут. Для этого подходит только металлические двери. Для выхода на улицу используются не укреплённые двери. В нижней части часто делаются отверстия или решётка для циркуляции воздуха.

Противопожарная металлическая дверь в котельную с решётками для поступления воздуха
