Подсоединение устройства защитного отключения
Выполнить монтаж УЗО несложно, владея базовой информацией о работе электрооборудования. К каждому устройству производитель прилагает технический паспорт. В нем указываются рекомендуемые схемы подключения, которые нужно использовать во время установки.
Поиск нулевой фазы
Использование контрольной лампы для поиска нулевой фазы
Определить нулевую фазу очень просто опытным путем. Нужно взять два провода и подсоединить их к концам патрона лампочки. Ее загорание наблюдают, если она подключена к фазе. В остальных случаях ничего не произойдет.
Подключение лампочки к двум фазам одновременно разрешается осуществлять на короткий промежуток времени. Замыкать такую цепь также можно лишь на небольшой период. Иначе существует высокая вероятность срабатывания автоматического выключателя.
Подключение фазы
Если удалось найти ноль, необходимо сразу выполнить его присоединение к соответствующим клеммам. Оставшиеся три провода являются рабочими фазами. Они подсоединяются любым удобным способом, что никак не влияет на функционирование УЗО.
После завершения монтажа необходимо проверить работоспособность системы. Для этого запускается тестер, который входит в стандартную комплектацию прибора.
Подсоединение выходных устройств
Подключение нескольких розеток к одному УЗО происходит только параллельным способом. Чтобы осуществить это, каждую жилу разделяют на нужное количество проводов. Если не придерживаться такой схемы монтажа, прибор не сможет полноценно работать и срабатывать при возникновении аварийных ситуаций.
Электромеханическое УЗО
Дифференциальный трансформатор – главная деталь любого УЗО. Напряжение на его выходе появляется, когда в контролируемой сети возникает ток утечки. В зависимости от пути его воздействия отключение, УЗО разделяют на две категории.
Электромеханические – это те УЗО, у которых напряжение от трансформатора непосредственно идет на катушку реле отключения. Оно выбивает защелку механической части, и под действием пружины контактная система размыкается.
Дифференциальные трансформаторы у этих УЗО крупногабаритные, что сказывается и на размерах устройства. Но их работоспособность не зависит от наличия и величины напряжения на входе УЗО, что позволяет им сохранять работоспособность даже при обрыве нулевого провода.
Дифференциальный трансформатор полупроводниковых УЗО меньших размеров. От него требуется меньшая мощность выходного сигнала. Напряжение с трансформатора поступает на электронную схему, усиливающую сигнал и оценивающую его значение. Если сигнал превышает пороговый уровень, на выходное реле выдается команда на отключение.
Без напряжения на входе полупроводниковые УЗО работать не могут. Но зато в них дополнительно реализуется функция отключения при повышении напряжения питания. Это помогает защитить электроприборы от перенапряжений в сети, но такая защита нужна всему электрооборудованию, а не только подключенному через УЗО.
Чтобы выяснить, электромеханическое или полупроводниковое УЗО перед вами, нужно посмотреть на схему, нарисованную на корпусе. Если в ней присутствует значок усилителя сигнала, значит, оно полупроводниковое.
Схема механического УЗОСхема полупроводникового УЗО
ТОП-4 производителей УЗО
Рис. 3. Основные характеристики УЗО
Для покупки качественного устройства предлагается ознакомиться с рейтингом лучших производителей:
- ABB. Швейцарский производитель электроприборов, устройства которого отличатся высоким качеством и длительным сроком службы;
- Legrand. Французский производитель, выпускающий исключительно УЗО и дифавтоматы;
- Schneider Electric. Еще одна компания из Франции по выпуску электрооборудования. В отличие от предыдущей, давно пришла на отечественный рынок и известна;
- General Electric. Американская компания, известная многолетней историей на мировом рынке электротоваров. В России приборы производителя сложно найти в избытке из-за малых поставок. Это связано с разными характеристиками используемой странами сети электропитания.

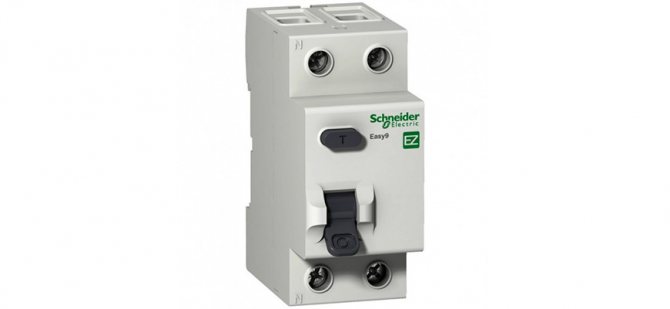

| Модель | ABB FH204 | Legrand DX3 | Schneider Electric EASY9 | General Electric RCBO |
| Цена, руб. | 2600 | 4900 | 2650 | 6100 |
Стоит помнить, безопасность эксплуатации трехфазной сети зависит от надежности приборов – это второе правило.
На что следует обратить внимание при выборе УЗО
Для правильной покупки и безопасности вашего жилища, необходимо обратить внимание на следующие показатели:
- 10 мА – это показатель уже опасен для человека с малым сопротивлением тела. Поэтому значение тока срабатывания, первая информация необходимая при покупке. Защитное устройство начинаем выбирать, основываясь на безопасном напряжении. Поэтому в основном устанавливают защиту не более 30 мА.
- До 40 мс должно быть время срабатывания защитного устройства, для недопущения получения электротравм связанных с утечками, а также переполюсовкой проводов.
- Необходимо определить наиболее подходящий вид УЗО. Каждый из них реагирует на разные типы электрического напряжения. Для жилья наиболее часто устанавливают приборы типа «АС». Они предназначаются для установки сеть переменного синусоидального тока. Возможна установка типа защиты «А». Этот тип реагирует на утечку переменного и постоянного пульсирующего тока.
Конструкция узо влияет на выбор. Наиболее распространенные электромеханические системы защиты. Их отключение происходит при возникновении дифференциального тока. Электронные приборы защиты привязаны в работе с сетевым напряжением. Если перед вами прибор, имеющий возможность отключения подачи в сеть электричества при возникновении напряжения на корпусе бытового оборудования и контакте с ним человека – такой прибор можно устанавливать. Но они не переносят установок в сырых помещениях и сбоят при сильных морозах в случае монтажа в не отапливаемом помещении.
Выбирают по току нагрузок всех потребителей, подключенных к этой группе. Суммарное значение напряжения всех устройств и будет основополагающим при выборе устройства отключения. В случае совместного подключения устройства защиты и автомата, нагрузочный ток УЗО должен быть немного выше, чем у автоматического устройства. Такой выбор позволяет не допускать перегрузок на устройстве, работающим с пиковыми напряжениями.
Кратко – о предназначении устройства защитного отключения и его устройстве
Безопасность эксплуатации электрической домашней сети обеспечивают два типа защитных устройств.
Автоматический выключатель – защищает от перегрузки и последствий короткого замыкания
Во-первых, это автоматические выключатели, которые предохраняют от избыточной нагрузки на электропроводку, и от возможных последствий короткого замыкания.
УЗО (ДВ) работает совместно с автоматом, но выполняет уже иные функции
Во-вторых, это устройства защитного отключения (УЗО), которые еще называют дифференциальными выключателями (ДВ). Их задача – следить, чтобы, образно говоря, чтобы электрический ток не уходил туда, куда не надо. То есть они реагируют на утечку тока.
Оба эти прибора работают в паре. Например, на несколько линий, защищенных каждая своим автоматом, ставится одно общее УЗО. Некоторые, наиболее ответственные выделенные линии, и вовсе имеют индивидуальные и автомат, и УЗО.
УЗО могут быть общими, на всю домашнюю сеть, ставиться на одну выделенную линию в паре с автоматическим выключателем, или же обеспечивать защиту сразу нескольких линий, оснащенный индивидуальными автоматами.
Такая связка обеспечивает максимальную степень защиты. Каждый прибор отвечает за свою «сферу ответственности».

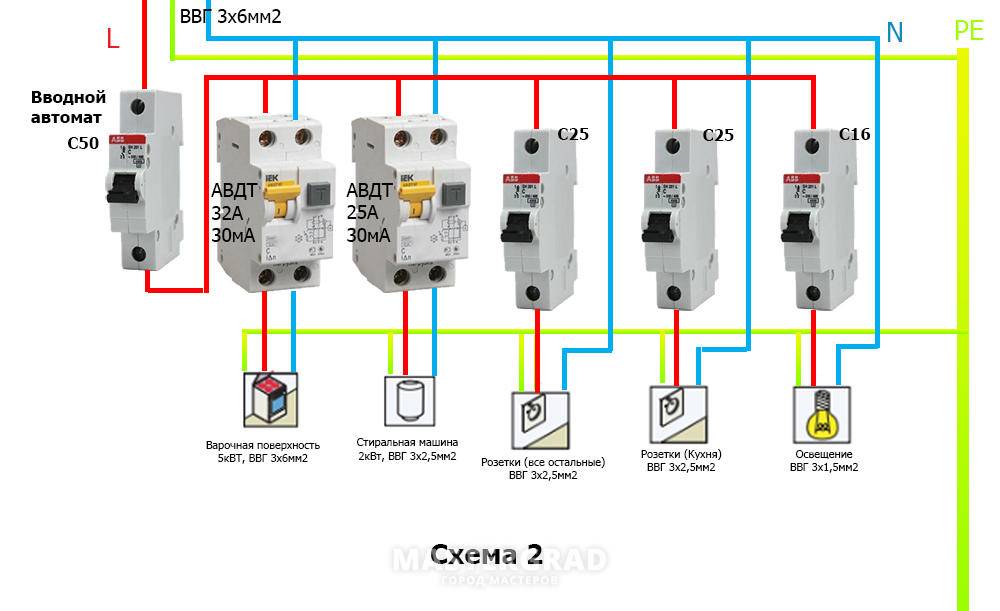

Кроме того, могут использоваться и дифференциальные автоматы (АВДТ – автоматический выключатель дифференциального тока). Разница в том, что здесь в одном корпусе собраны и автомат, и УЗО.
Дифференциальный автомат (АВДТ) – и автомат, и УЗО в одном корпусе
Казалось бы, дифавтомат – намного удобнее. Но есть ряд нюансов, в силу которых бывает целесообразнее установить именно упомянутую пару: автоматический выключатель + УЗО.
Но автоматы сейчас отставим в сторону – это отдельный разговор. Нас же в рамках данной статьи интересуют только УЗО.
Итак, принцип работы устройства защитного отключения заключается в сравнении показателей тока условно на входе и на выходе замкнутой цепи. Как известно, если нет никаких побочных потерь, сила тока должна быть равной. Образно говоря – сколько вошло на нагрузку, столько должно и выйти с нее.
На иллюстрации стрелкой показан дифференциальный трансформатор с тороидальным сердечником и тремя обмотками.
Две из них – это проходящие через УЗО проводники фазы и нуля. И количество витков, и диаметр провода – совершенно одинаковы. И плюс к тому направление обмотки выполнено таким образом, чтобы создаваемые прохождением тока электромагнитные потоки были встречно направленными и полностью компенсировали друг друга.
Третью обмотку можно назвать контрольной. И связана она или с электромеханическим реле, или с электронным ключом. В любом случае, при появлении в ней электрического тока срабатывает устройство, обеспечивающее разрыв основной цепи.
Принципиальная электрическая схема дифференциального выключателя (УЗО).
Итак, если сила тока в проводниках на входе и выходе (L и N) одинакова, то результирующий магнитный поток на сердечнике трансформатора равен нулю. В случае же утечки тока на проводке или нагрузке появляется разница, приводящая к созданию результирующего магнитного потока, отличного от нуля. Он, в свою очередь, наводит ЭДС в третьей контрольной обмотке – по ней начинает идти ток. Если значение этого тока превышает допустимые границы, срабатывает электронное или электромеханическое устройство, разрывающее контакты.
Таким образом, если в бытовом приборе по той или иной причине случился пробой фазы на корпус, то при касании этого прибора человеком создастся цепь утечки. И УЗО должно отреагировать на это мгновенным отключением линии питания.
Да, это достаточно долго описывается, но на деле скорость срабатывания защиты измеряется миллисекундами
Это – чрезвычайно важно, так как от длительности контакта с токопроводящим предметом напрямую зависит и тяжесть поражения электрическим током
На корпусе УЗО, помимо рычажка включения цепи, имеет еще и кнопка «Тест». Нажатием на нее «моделируется» ток утечки – замыкается внутренняя цепь через встроенную нагрузку. Если прибор исправен, то он должен мгновенно отключиться.
Надо полагать, в вопросах устройства, принципа работы и необходимости установки УЗО ясность достигнута.
Но что делать, если этот дифференциальный выключатель начинает «терроризировать» своих хозяев? То есть регулярно срабатывает в самый ненужный момент, когда, казалось бы, нет никаких к тому видимых причин.
Нет, совсем без причин такого явления случиться не может. И вот с этим как раз и предстоит разбираться.
Пояснение работы устройства
Понятное дело, что неподготовленному человеку будет сложно понять принцип работы УЗО, поэтому в качестве примера возьмем обычные батареи водяного отопления. Итак, мы имеем следующее:
- 1. Замкнутый контур отопления – наши провода
- 2. Вода – ток, протекающий по проводам.
Теперь всем понятно, что пока вода спокойно протекает по трубам, система работает без проблем. Но вдруг в одной из труб контура образовалась дыра.
Понятное дело, что часть воды будет через эту дыру утекать. Получается, в начале замкнутого контура в трубу подали, к примеру, четыре куба воды, а на выходе из контура воды стало только три куба. Так как наша система замкнута (сколько вошло – столько и должно выйти), то эта разница на входе и выходе сигнализирует о том, что в замкнутой системе возникла утечка.
По этому же принципу работает и УЗО. Это устройство сравнивает сколько тока ушло и сколько пришло, и если появляется разница, то устройство автоматически отключается.
В однофазной сети УЗО сравнивает токи только в двух проводах, один из которых фазный, а второй – нулевой. Время срабатывания устройства – несколько миллисекунд.
Принцип работы трехфазного УЗО при несимметричной нагрузке
Принцип работы УЗО в трехфазной сети аналогичен его работе в сети, где присутствует одна фаза. Но, если в однофазной сети всего два провода, то в трехфазной – четыре.
К сведению, обычно фазы обозначают латинскими буквами (А, B, C) а нейтраль всегда обозначают буквой N.
Теперь снова повторим: в однофазной сети ток течет в одном направлении по фазному проводу, и по нулевому проводу в другом. Значения токов при нормальной работе – одинаковые. Если вспомнить наш пример с отоплением, то 2 куба вошло и 2 куба вышло. При такой работе во вторичной обмотке трансформатора УЗО ток не возникает.
В трехфазном УЗО геометрическая сумма I1+I2+I3 = 0 (ему геометрическая? – вспомните векторы!) всех четырех проводов равна нулю (при равенстве нагрузки). То есть, как и в однофазной сети, во вторичной обмотке трансформатора ток не возникает.
Но, как только в сети возникает утечка тока, баланс в первичной обмотке будет нарушен, и тогда во вторичной обмотке возникнет ток, который запустит механизм срабатывания УЗО.
Внимательный читатель наверняка обратил внимание на оговорку “при равенстве нагрузки”, и естественно задался вопросом: а что если нагрузка на фазы не будет одинакова? Сработает ли УЗО при возникновении утечки в таком случае?
Спешу успокоить: УЗО сработает, и вот почему. Возьмем в качестве примера следующие данные:
- 1. Фаза А – 10 ампер
- 2. Фаза В – 5 ампер
- 3. Фаза С – 15 ампер
Для несимметричной нагрузки должно выполняться геометрическое равенство I1+I2+I3=IN. Считаем: 10 + 5 + 15 = 30. Ток в 30 А, это ток который возвращается в сеть по нулевому проводу. То есть, баланс нашего тока равен 30 Ампер.
Во вторичной обмотке – ток равен нулю. То есть, при значении 30 Ампер во вторичной обмотке ток равен нулю и трехфазное УЗО работает в нормальном режиме. Теперь, в случае утечки тока на одной из фаз, равенство нарушится, и баланс не будет равным 30, а значит во вторичной обмотке появится ток. Как только там появляется ток – срабатывает реле устройства, УЗО отключается.
Важно! Если вы устанавливаете УЗО на водонагреватель (бойлер), который работает от напряжения 380 вольт, то обратите внимание на то, по какой схеме в вашем бойлере подключены ТЭНы. Если используется подключение типа “треугольник”, то четырехполюсное УЗО подключается без нулевого провода. При подключении ТЭНов по типу “звезда” следует использовать все четыре провода (три фазы и нулевой провод)
При подключении ТЭНов по типу “звезда” следует использовать все четыре провода (три фазы и нулевой провод).
Подводим итоги. Трехфазное УЗО, принцип работы которого мало отличается от использования УЗО в сетях с одной фазой, применяется очень широко, и не является слишком сложным устройством для подключения. Самое главное – будьте осторожны и внимательны.
2 момента работы в двухпроводной сети без заземления
В двухпроводной сети через устройство проходят всего два провода: «ноль» и «фаза». УЗО отслеживает и сравнивает параметры тока на обеих. При появлении неисправности в электросети параметры тока изменяются. После изменений значения тока, контакты размыкаются, отключая повреждённый участок.
УЗО в двухпроводной сети без заземления
Защита не сработает при пробое и попадании фазы на корпус и при утечке тока напряжением ниже порогового значения. Срабатывание защиты происходит только после замыкания сети.
Например, в работающей стиральной машине повреждена изоляция одного из токоведущих проводов, и этот участок соприкасается с корпусом. Металл корпуса стиральной машины проводит электроток, поэтому приближение к ней становится потенциально опасным, не говоря уже о её касании. При соприкосновении с её корпусом вам грозит удар током. Именно в этот момент, защита размыкает контакт, отключая повреждённый участок и ограждая пользователя от травм. По этой причине установка защиты в однофазной электросети обязательна, именно это изделие при необходимости оградит вас от получения травм.
Схемы подключения УЗО в однофазной сети
Большинство бытовых потребителей питаются по однофазной схеме, где для их электроснабжения используется один фазный и нулевой проводник.
В зависимости от индивидуальных особенностей сети однофазное питание может осуществляться по схеме:
- с глухозаземленной нейтралью (TT), в которой четвертый провод выполняет роль обратной линии и дополнительно заземляется;
- с совмещенным нулевым и защитным проводником (TN-C);
- с разделенным нулем и защитным заземлением (TN-S или TN-C-S, при подключении приборов в помещении отличия между этими системами вы не обнаружите).
Следует отметить, что в системе TN-C согласно требований п 1.7.80 ПУЭ не допускается применение дифференциальных автоматов, кроме защиты отдельных устройств с обязательным совмещением нуля и земли от прибора до УЗО. В любой ситуации при подключении УЗО следует учитывать особенности питающей сети.
Без заземления
Так как далеко не все потребители могут похвастаться наличием третьего провода в своей проводке, жильцам таких помещений приходиться обходиться тем, что есть. Наиболее простой схемой подключения УЗО является установка защитного элемента после вводного автомата и электрического счетчика. После УЗО актуально подключать автоматические выключатели для различной нагрузки с соответствующим током отключения. Заметьте, что принцип работы УЗО не предусматривает отключение токовых перегрузок и коротких замыканий, поэтому их обязательно устанавливают вместе с автоматическими выключателями.
Рис. 1: Подключение УЗО в однофазной двухпроводной системе
Такой вариант актуален для квартир с небольшим количеством подключаемых приборов. Так как при коротком замыкании в каком-либо из них отключение не принесет ощутимых неудобств, а отыскание повреждения не займет много времени.
Но, в случаях, когда используется достаточно разветвленная схема электроснабжения, в ней могут использоваться несколько УЗО с различной величиной тока срабатывания.
Рис. 2: подключение УЗО в разветвленной однофазной двухпроводной системе
В этом варианте подключения устанавливаются несколько защитных элементов, которые подбираются по номинальному току и току срабатывания. В качестве общей защиты здесь подключается вводное противопожарное УЗО на 300 мА, за ним проводится нулевой и фазный кабель до следующего устройства на 30 мА одно для розеток, а второй на освещение, для ванной и детской устанавливается пара агрегатов на 10 мА. Чем меньший номинал срабатывания используется, тем более чувствительной будет защита – такие УЗО сработают при значительно меньшем токе утечки, что особенно актуально для двухпроводных схем. Однако устанавливать чувствительную автоматику на все элементы также не стоит, так как она имеет большой процент ложных срабатываний.
С заземлением
При наличии заземляющего проводника в однофазной системе применение УЗО более целесообразно. В такой схеме подключение защитного провода к корпусу приборов создает путь для утечки тока при нарушении изоляции проводов. Поэтому срабатывание защиты произойдет сразу при повреждении, а не в случае поражения током человека.
Рис. 3: Подключение УЗО в однофазной трехпроводной системе
Посмотрите на рисунок, подключение в трехпроводной системе производится аналогично двухпроводной, так как для работы устройства требуются только нулевой и фазный проводник. Заземляющий подключается только к защищаемым объектам через отдельную шину заземления. Ноль также может подводиться к общей нулевой шине, с нулевых контактов он разводится проводами к соответствующим приборам, подключаемым в сеть.
Как и в двухпроводной однофазной схеме, при большом количестве потребителей (кондиционера, стиралки, компьютера, холодильника и прочих благ цивилизации) крайне неприятным вариантом является зависание всех вышеперечисленных электронных схем с потерей данных или нарушением их работоспособности. Поэтому для отдельных устройств или целых групп можно установить несколько УЗО. Конечно их подключение обернется дополнительными затратами, но сделает отыскание повреждений более удобной процедурой.
Отгорание нулевого провода в трёхфазной сети
Большинство многоквартирных домов подключается к трёхфазной сети при помощи четырёх проводов (три фазных и нейтраль). Если к дому подходят только два провода (ноль и фаза), то они являются ответвлением от трёхфазной линии.
Для защиты жильцов дома обычно устанавливается однофазное УЗО, но в некоторых случаях используются трёхфазные устройства. Работа УЗО при обрыве нуля у обоих видов аппаратов одинаковая, различие заключается в количестве обмоток в трансформаторе тока.
Если обрыв нейтрали в однофазной сети не влияет на исправность оборудования, то отгорание ноля в трёхфазной сети может привести к выходу электроприборов из строя. Это связано с колебаниями напряжения от «0» до «380»В.
| Информация! В данной статье описана работа УЗО при обрыве ноля в однофазной сети. Не нужно путать эту ситуацию с отгоранием нуля в трехфазной сети – это разные последствия. УЗО не защитит вашу технику от перенапряжения. Для защиты электроприборов при обрыве нуля в трехфазной сети необходима установка реле напряжения. |
Классификация защитных устройств
Несмотря на простоту внутреннего устройства, выбор моделей УЗО на рынке достаточно велик. Каждое устройство имеет определенный набор технических параметров, которые нельзя регулировать во время работы.
Производитель и размеры УЗО не влияют на возможность их совместного использования в одной цепи. Они могут быть установлены в любой комбинации
Чтобы облегчить выбор УЗО, важно рассмотреть возможности классификации этих устройств
- УЗО делятся на обычные и селективные модели, в зависимости от скорости срабатывания механизма. Первые отключают силовые контакты почти сразу, вторые — с задержкой. Селективные УЗО используются в многоуровневых системах, где важна последовательность отключения.
- По типу реле УЗО делятся на электромеханические реле отключения, которые разрывают контакт механически, и электронные реле отключения, которые предотвращают протекание тока с помощью полупроводниковых схем.
- По типу тока. УЗО типа AC срабатывают при утечке переменного тока, УЗО типа A срабатывают при утечке переменного и постоянного тока.
- По дополнительным функциям: без и с защитой от сверхтока. Автоматические выключатели УЗО с механизмом отключения при коротком замыкании или перегрузке по току обычно называют дифавтоматами.
- По дизайну конструкции. Существуют УЗО, устанавливаемые на DIN-рейку, настенные УЗО, а также устройства в виде розетки, ручного устройства, адаптера.
- Для рабочего напряжения: для 220 В, 380 В, комбинированный.
- По энергозависимости. Существуют модели УЗО, способные и неспособные отключать электрическую нагрузку при отсутствии рабочего напряжения.
- В зависимости от количества подключенных полюсов: двухполюсные и четырехполюсные.
Чтобы правильно выбрать УЗО, недостаточно знать его технические характеристики. Для того чтобы устройство эффективно выполняло свою защитную функцию, при его покупке необходимо учитывать длину домашней электропроводки, мощность подключаемых приборов и некоторые другие параметры.
Критерии выбора
Устройства выбирают по назначению:
- Для розеток и электроприборов — на 10 и 30 мА.
- Для осветительных сетей деревянных домов — противопожарные (100, 300 и 500 мА).
Подбирая УЗО по чувствительности, следует иметь в виду естественные утечки тока. В сети они составляют (мА):
- Iут=0,01*L, где L — суммарная длина проводов, м;
- в электроприемнике — Iут=0,4*L.
Если естественная утечка составляет 150 мА, то аппарат на 100 (мА) или меньше часто будет срабатывать ложно. Крупные сети разбивают на группы.
Класс устройства по роду тока утечки выбирают в соответствии с видом электроприемников. Нерационально устанавливать на всех линиях аппараты типа А, поскольку они намного дороже АС.
Устройства выбирают по чувствительности.
Наиболее надежны электромеханические УЗО. Схема усиления в электронных аналогах нуждается в питании. При обрыве нейтрали выше устройства она обесточивается, и УЗО становится неработоспособным. При этом токоведущие части остаются под напряжением, а значит, сохраняется риск удара током и возгорания.
Электронные модели рекомендуют приобретать только в крайнем случае, если в щите мало свободного места. Например, на ДИН-рейке уже установлены реле напряжения и контактор системы «умный дом».
По номинальному току аппарат должен на ступень превосходить защищающий его автоматический выключатель. Тот размыкает цепь мгновенно только при коротком замыкании, а при меньших перегрузках время срабатывания может достигать 60 минут. Весь этот период через УЗО будет протекать ток выше номинального, что приведет к поломке.
Варианты схем
Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.
Пример подключения УЗО в однофазной сети на видео:
Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети
Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах
Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.
Что такое однофазная сеть?
При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.
Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».
Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.
А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.
Подключение на входе (в однофазной сети)

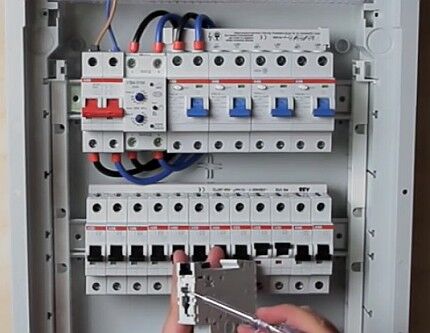

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.
Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.
Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.
Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.
Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

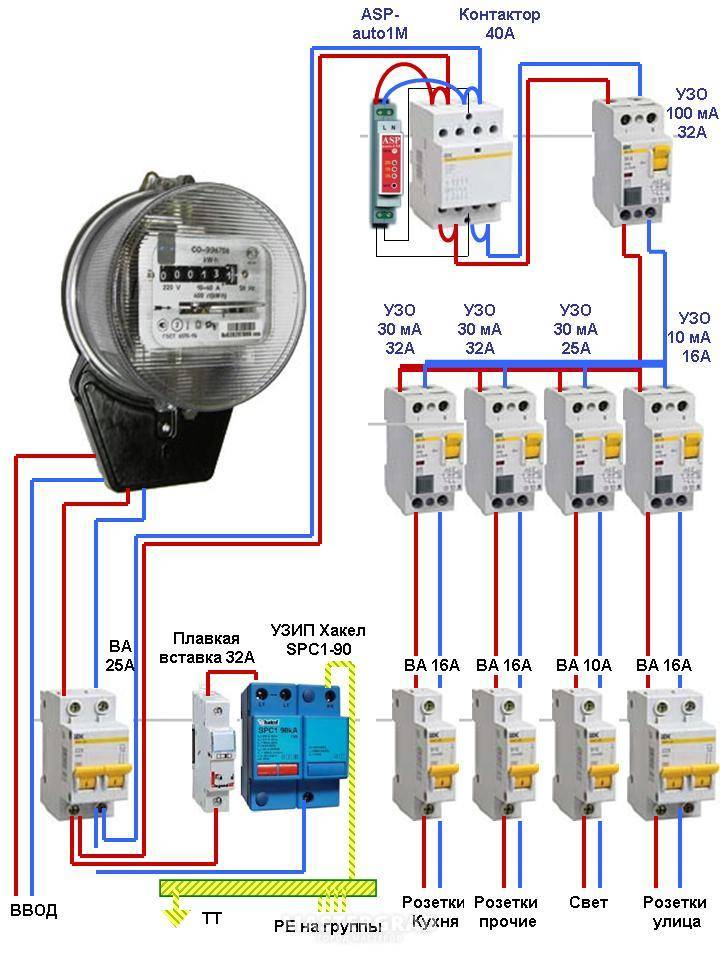

Подключение на входе и на отходящих линиях (в однофазной сети)
При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.
О том, что такое селективность поговорим чуть ниже.
Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.
Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.
Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.
Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).
На видео сравнение нескольких схем подключения:
https://youtube.com/watch?v=EQs-iqz-kAE
Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.

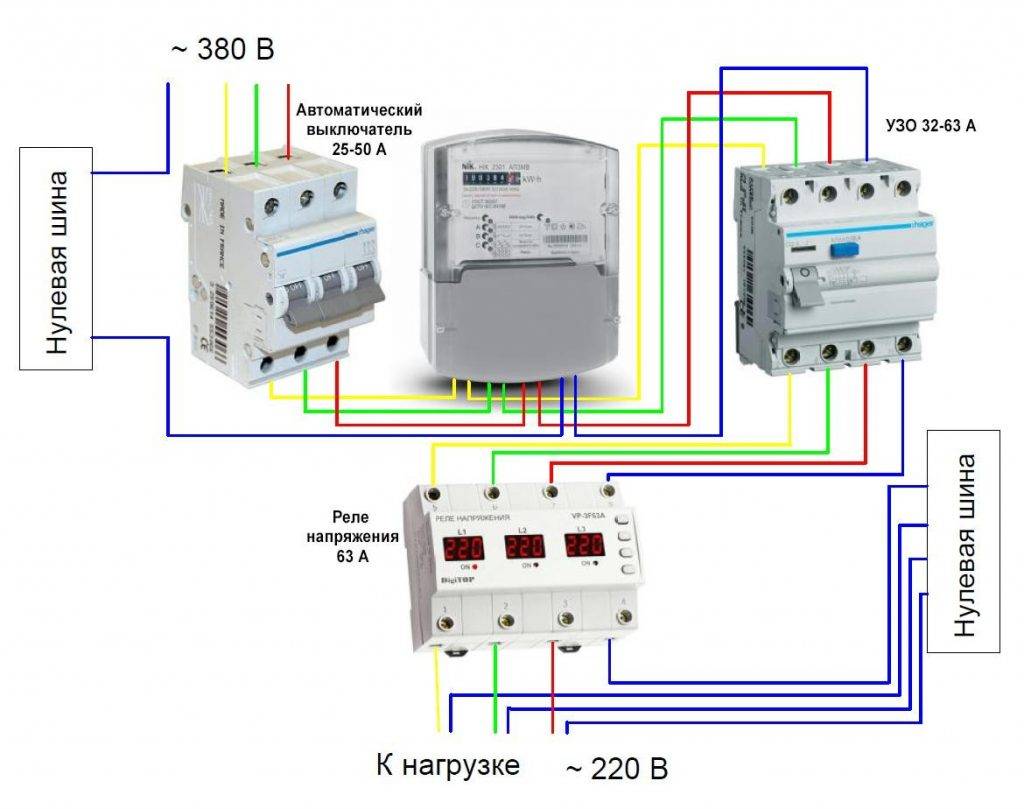

Как правильно подключить трехфазное УЗО
3-х фазное УЗО, как правило, имеет 4 полюса и занимает ширину 4 стандартных модулей на din-рейке. Обычно такие устройства не используются в квартирах. В основном они находят свое применение на дачах, в частных домах или гаражах.
Этот аппарат устанавливается в распределительном щитке. В его функции входит защита проводки от воспламенения или замыкания. Порог срабатывания аппарата рассчитан на большие токи.
В практике он используется и при подключении электродвигателя.
Как подключить УЗО в трехфазной сети: нюансы
Перед началом установки устройства важно ознакомиться с цветовым обозначением проводов. Согласно ПУЭ, маркировка бывает такой, как показано на картинке ниже. УЗО может подключаться, в зависимости от схемы, с использованием 3-х или 4-х полюсов
Первый вариант применяется в основном при подсоединении электродвигателя. В крайне редких случаях возможно использование и 2-х полюсов. Оборудование, которое будет впоследствии устанавливаться может быть 3-х фазным или однофазным. Для этого случая реализуются различные схемы подключения
УЗО может подключаться, в зависимости от схемы, с использованием 3-х или 4-х полюсов. Первый вариант применяется в основном при подсоединении электродвигателя. В крайне редких случаях возможно использование и 2-х полюсов. Оборудование, которое будет впоследствии устанавливаться может быть 3-х фазным или однофазным. Для этого случая реализуются различные схемы подключения.
Как правильно подключить трехфазное УЗО по «треугольнику»
Вначале разберем, как подключить УЗО 3-фазное с использованием 3-х полюсов. Выше упоминалось, что такая схема применяется при установке электродвигателей.
Этот тип подключения дает полный контроль утечек тока на корпус. Как показано ниже, нейтральная клемма оказывается незадействованной. В схеме «треугольник» используются только фазные провода.
Принцип работы трехфазного УЗО ничем не отличается от однофазного.
Как правильно подключить УЗО на 3 фазы с 4-мя полюсами
Второй вариант подключения устройства применяется в жилых или нежилых помещениях с напряжением 380 В. Также может использоваться и для защиты некоторых электродвигателей. Неплохо в данном случае зарекомендовал себя Legrand DX3-E УЗО 4P 25A 30MA.
Отличие схемы подключения трехфазного УЗО от однофазного заключается в численности подключаемых и отходящих проводов.
Чтобы произвести монтаж и правильно подсоединить проводники к нужным клеммам особых знаний не требуется, но все же необходимы элементарные навыки в этой сфере (умение отличить фазу от нейтрали).
Важно
Нулевой подключается к специально предназначенной для него клемме, которая обычно располагается чуть выше рычага взведения.
Провода, выходящие из противоположных клемм, подсоединяются к распределительной системе. Каждая фаза в сочетании с нулевым проводом, может обеспечивать группу однофазных потребителей (220 В).
В такой сети нужно предусмотреть монтаж соответствующих УЗО. В этом случае будет логичен вопрос: как подключить 3 УЗО на 3 фазы. Ниже приведена схема, которая реализует данную задумку.
Обычно они устанавливаются в местах повышенной влажности или в комнатах с большим числом электроприборов.
Монтаж трехфазного УЗО проводится в щитке на дин-рейке, после счетчика. Один такой аппарат способен контролировать ток в трех однофазных сетях
Одно важное напоминание: эксплуатация устройства возможна только в системах TN-S
В такой схеме проводки предусматривается нулевой защитный и рабочий проводник. Как правило, отечественные электросети функционируют по системе TN-C, где нет PE.
Перед тем как купить УЗО, важно знать, что подключение четырехполюсного аппарата по такой схеме категорически запрещено. В этом случае ПУЭ разрешает использовать трехфазное устройство защиты, если предусмотрено заземление дома. Для этого, нужно обустроить контур «земли», который позволит перейти на систему TN-C-S
Надеемся, что наша статья помогла вам решить вопрос относительно того, как подключить трехфазное УЗО
Для этого, нужно обустроить контур «земли», который позволит перейти на систему TN-C-S. Надеемся, что наша статья помогла вам решить вопрос относительно того, как подключить трехфазное УЗО.
