Счетчик Меркурий 201.7 это новинка в модельном ряду счетчиков компании Инкотекс. Благодаря не разборному корпусу и уменьшенными габаритными размерами счетчик приходит на смену предыдущей модели и становится популярным изделием среди потребителей.

Фото счетчика Меркурий 201.7

Технические характеристики счетчика

Страна производитель	Россия
Состояние	Новое
Количество тарифов	1
Тип подключения	Комбинированное
Номинальное напряжение	220 В
Номинальный ток	5.0(А)
Максимальный ток	60.0(А)
Минимальная рабочая температура	-40.0(°С)
Максимальная рабочая температура	55.0(°С)
Длина	65.0(мм)
Ширина	90.0(мм)
Высота	76.0(мм)
Вес	0.25(кг)
Гарантийный срок	24(мес)

Разновидности приборов учета

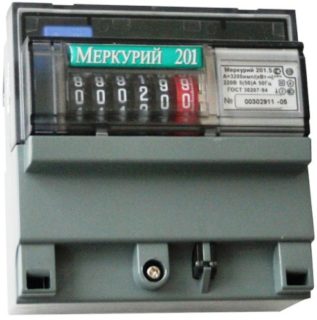

Меркурий 201

В продаже можно найти различные модификации электросчетчика Меркурий. Все они могут быть использованы для учета электроэнергии в домашних условиях. Есть одно-, двух- и трех-тарифные продукты.

Меркурий 201

Это один из самых популярных типов измерительных приборов для использования в доме и на предприятии. Бывают однофазные, двухфазные, однотарифные, многотарифные. Благодаря своей конструкции он полностью защищен от взлома и попыток несанкционированного вмешательства в работу устройства. Они также делятся на несколько видов и имеют свои отличительные особенности. К таким устройствам относятся модели 201,2; 201,5; 201.22. Рассчитаны на номинальный ток 5А и работают до 60 А. Модели 201.4 и 201.6 имеют максимальный ток, увеличенный на 80 А. Они используются в местах с большим количеством электричества. Счетчики серии 201 по-разному отображают энергию. В 201.4 и 201.22 был предусмотрен цифровой индикатор, в 201.5 и 201.6 – механический.

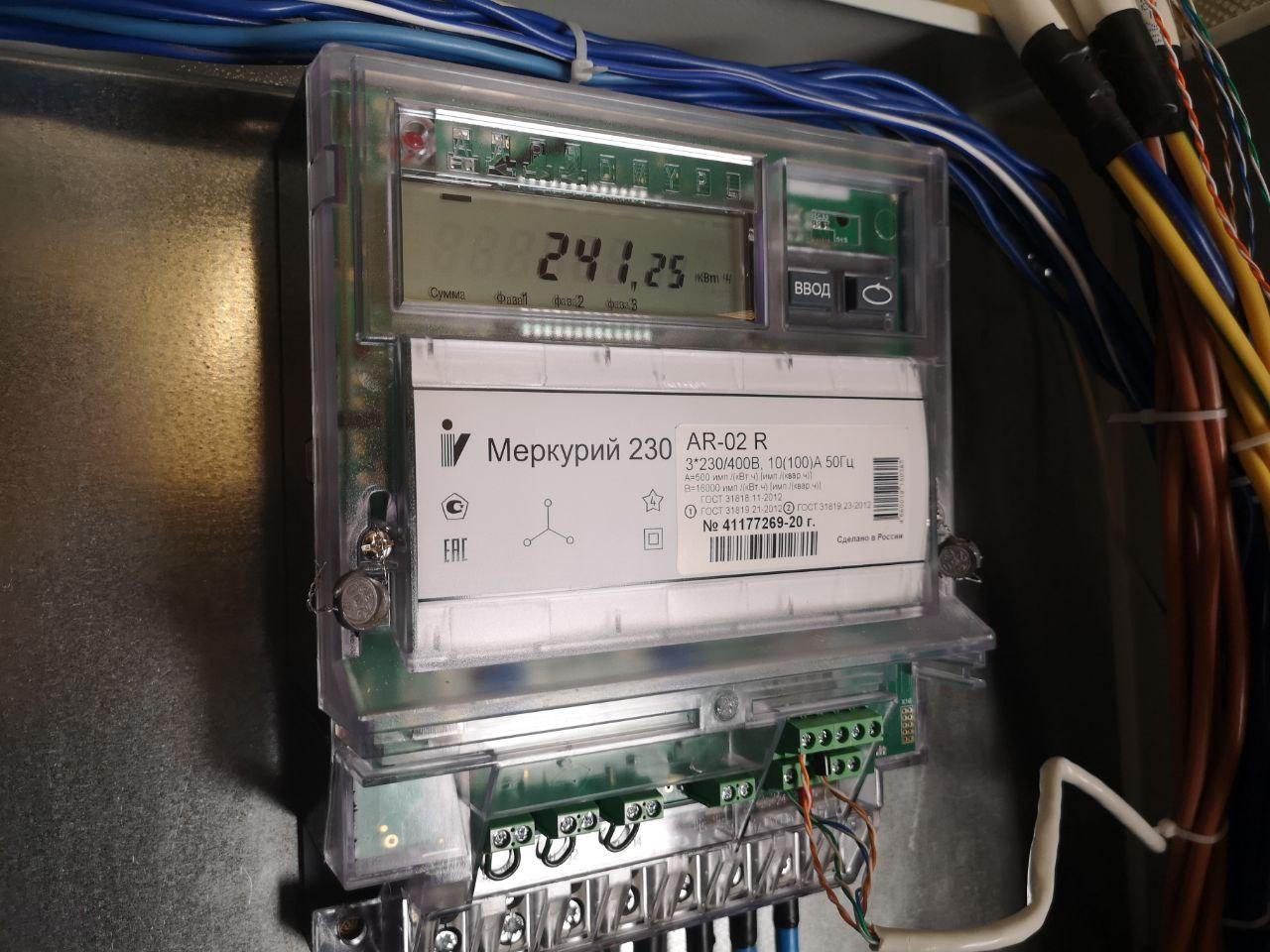

Меркурий 230

Меркурий 230

Счетчик подходит для использования в быту и в промышленных условиях. Часто размещают в коттеджах и частных домах с большим количеством электроники и техники.

На рынке есть специальная модификация, предназначенная для трансформаторов. Он может выполнять свои функции автономно и в сочетании с автоматизированной системой учета электроэнергии.

Электросчетчик Меркурий 230 работает аналогично другим приборам учета. Он принимает сигналы от датчиков и переводит информацию в понятную потребителю форму: энергию и мощность. Вы можете читать данные прямо с устройства или удаленно.

Основные конструктивные элементы:

• контактный блок;
• рамка;
• крышка.
• заземляющее устройство;

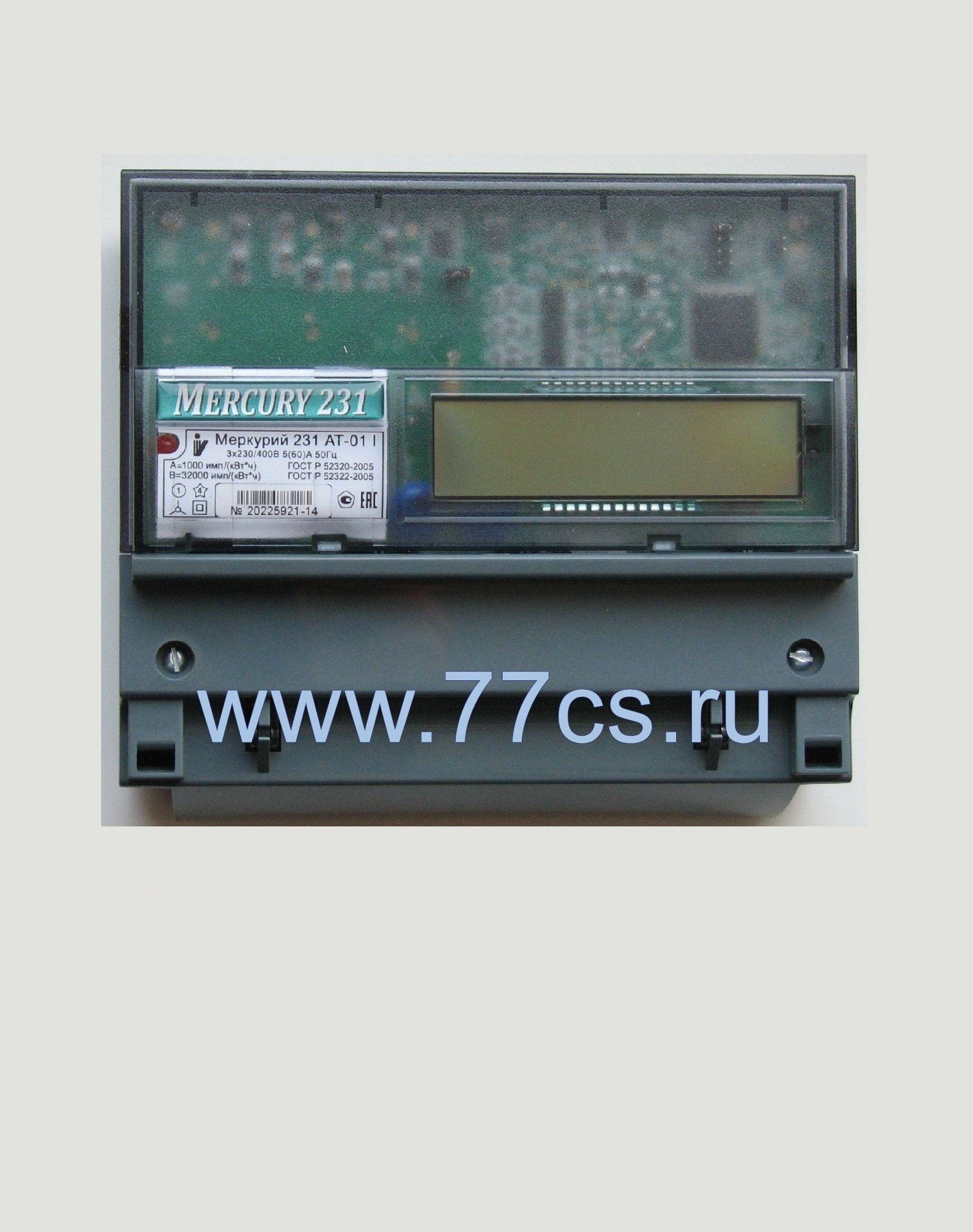

Меркурий 231

Меркурий 231

Трехфазный однофазный счетчик Меркурий 231 применяется для учета электроэнергии в трехфазных сетях. Его можно подключить напрямую или через трансформатор.

Самая известная модификация – 231 АМ-01. Устройство измеряет нагрузку в цифровом виде. В комплекте держатели на din-рейку, антиреверсивное считывающее устройство с магнитным экраном. Устройство имеет простое крепление и не вызывает затруднений в эксплуатации. Он компактный и легкий.

Особенности Меркурия 231:

• Высокие показатели чувствительности.
• Номинальное напряжение 3 * 220/380 В.
• Мощность, потребляемая параллельной цепью, не более 0,1 Вт, общая мощность не более 7,5 Вт, активная мощность не более 1,5 Вт.
• Первый класс точности.
• Рабочие температуры от -40 ° до + 55 ° С .
• Предельный ток 60 А.
• Номинальный ток 5П.

Вы можете установить единую ставку.

Меркурий 234 ART

Меркурий 234 АРТ

Mercury 234 предназначен для однонаправленного и двунаправленного измерения электроэнергии в трехфазных сетях. Подключение может производиться с помощью измерительного трансформатора и напрямую с возможностью учета тарифов по зонам дня. Информация может накапливаться долго, ее можно передавать через цифровые интерфейсы по проводным или беспроводным каналам.

Характеристики:

• Автоматическая самодиагностика устройства с обнаружением ошибок. Устройство может перестать работать само в случае неисправности.
• можно подключить дополнительный источник питания 230 В.
• Интегрированное реле на 60 А.
• Интерфейс PLC-I.
• Подсветка ЖК-дисплея.
• Импульсный выход с гальванической развязкой.

Основные функции:

• Измерение вспомогательных компонентов: мгновенных значений мощности, фактических значений фазных токов, частоты сети.
• Учет тарифов по зонам.
• Учет потерь в ЛЭП.
• Измерение, учет, визуализация, архивирование, передача информации. Умеет выполнять все эти действия с активной и реактивной энергией, дневными, недельными, ежемесячными показаниями.
• Журнал событий.

Основное применение – в быту, на производстве.

Разновидности приборов учета

Меркурий 201 В продаже можно найти разные модификации прибора учета электроэнергии Меркурий. Все они могут использоваться для учета электроэнергии в доме. Бывают однотарифные, двухтарифные, трехтарифные изделия.

Меркурий 201

Это один из самых популярных видов приборов учета для применения в домах и на предприятиях. Бывают однофазные, двухфазные, однотарифные, многотарифные. Благодаря своей конструкции полностью защищены от взлома и попытки несанкционированного вмешательства в работу прибора. Они также разделяются на несколько типов и имеют свои отличительные особенности. К таким приборам относятся модели 201,2; 201,5; 201,22. Рассчитаны на номинальную силу тока в 5 А и рабочую до 60 А. Модели 201,4 и 201,6 имеют повышенную максимальную силу тока в 80 А. Применяются в местах с большим объемом электроэнергии. Электросчетчики серии 201 по-разному отображают энергию. В 201,4 и 201,22 поставлен цифровой индикатор, в 201,5 и 201,6 – механический.

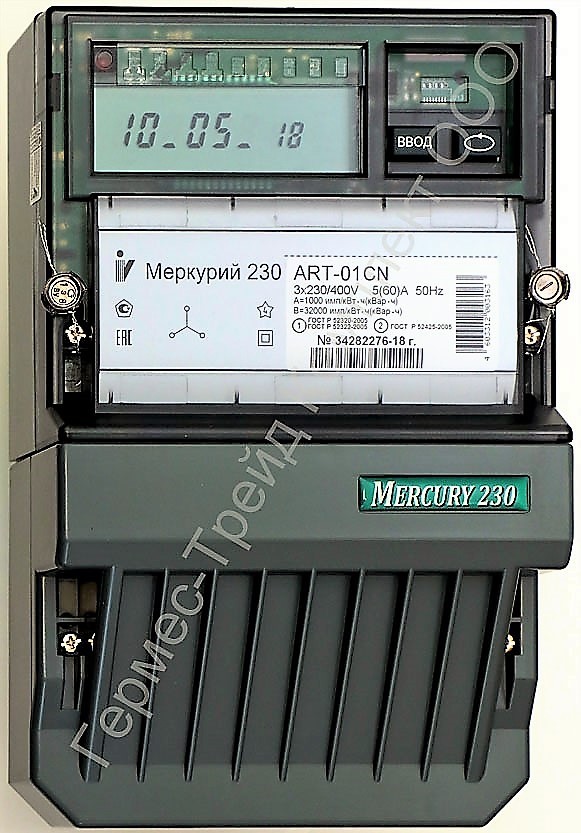

Меркурий 230

Меркурий 230 Прибор учета подходит для применения в быту и в промышленных условиях. Часто ставится в коттеджах и частных домах с большим количеством электроники и бытовой техники.

В продаже имеется специальная модификация, разработанная для трансформаторов. Она может выполнять свои обязанности автономно и в совокупности с системой автоматизированного учета расходов энергии.

Работает электрический счетчик Меркурий 230 аналогично другим устройствам учета. Получает сигналы от сенсоров и переводит информацию в понятный для потребителя вид – энергия и мощность. Есть возможность считывания данных непосредственно с устройства или удаленно.

Основные элементы конструкции:

• корпус;
• заземляющее устройство;
• контактная колодка;
• крышка.

Меркурий 231

Меркурий 231 Трехфазный однотарифный счетчик Меркурий 231 используется для учета энергии в сетях с тремя фазами. Его можно подключать напрямую или через трансформатор.

Самой известной модификацией является 231 АМ-01. Устройство измеряет нагрузку цифровым способом. В комплекте идут крепления для din реек, антиреверсное устройство отсчета с магнитным экраном. Прибор имеет простое крепление и не вызывает сложностей в эксплуатации. Является компактным и легким.

Характеристики Меркурий 231:

• Первый класс точности.
• Номинальное напряжение 3*220/380 В.
• Номинальная сила тока 5П.
• Предельная сила тока 60 А.
• Высокие показатели чувствительности.
• Потребляемая параллельной цепью мощность не более 0,1 Вт, полной не выше 7,5 Вт, активной – не выше 1,5 Вт.
• Рабочие температуры от -40°С до +55°С .

Можно устанавливать единый тариф.

Меркурий 234 ART

Меркурий 234 ART Модель Меркурий 234 предназначена для одно- и двухнаправленного учета электроэнергии в трехфазных сетях. Подключение можно осуществлять через измерительный трансформатор и напрямую с возможностью тарифного учета по зонам суток. Информация может накапливаться в течение длительного времени, ее можно передавать через цифровые интерфейсы по проводным или беспроводным каналам.

Технические характеристики:

• Интерфейс PLC-I.
• Есть возможность подсоединения дополнительного питания напряжением 230 В.
• Гальванически развязанный импульсный выход.
• Автоматическая самодиагностика устройства с обнаружением ошибок. Устройство самостоятельно может остановить работу в случае обнаружения неполадок.
• Наличие встроенного реле на 60А.
• ЖКИ подсветка.

Основные функции:

• Измерение, учет, вывод на экран, хранение, передача информации. Способен выполнять все эти действия с активной и реактивной энергией, показаниями за сутки, неделю, месяц.
• Тарифный учет по зонам.
• Учет потерь в линиях электропередач.
• Замер вспомогательных компонентов – мгновенные значения мощности, действующие значения фазных токов, частота сети.
• Журнал событий.

Основное применение – в быту, на производстве.

Схема подключения

Рассмотрим, как подключить прибор. Подключить счетчик можно по разным схемам, в них трансформаторы тока будут применяться как источник данных. Приводим схему подключения счетчика Меркурий 230. Наиболее распространенной является десятипроводная схема подключения аппарата. Ее достоинством считается наличие силовых цепей и измерительных приборов. Недостатком считают большое количество проводов.

Последовательность подключения счетчика и трансформатора:

• клемма 1 — вход А;
• клемма 2 — вход конца измерительной обмотки А;
• клемма 3 — выход А;
• клемма 4 — вход B;
• клемма 5 — вход окончания обмотки измерения B;
• клемма 6 — выход B;
• клемма 7 — вход C;
• клемма 8 — вход окончания обмотки C;
• клемма 9 — выход C;
• клемма 10 — вход нулевой фазы;
• клемма 11 — нулевая фаза со стороны напряжения.

Для монтажа счетчика в разрыв цепи трансформаторов используют клеммы Л1 и Л2. Можно подключать счетчик с применением полукосвенной схемы. При этом трансформаторы тока соединяют в звезду. Тогда облегчается монтаж аппарата и нужно меньше проводов. Точность и качество данных не ухудшаются.

Применяется также семипроводной способ подключения ТТ. Его недостатком является отсутствие гальванической развязки цепей. Такая схема считается опасной в применении и сейчас почти не используется.

Подключение электросчетчика Меркурий 230 имеет много общего с установкой однофазного прибора. Но есть и много различий при монтаже установки. Схема подключения имеется на корпусе счетчика, с обратной стороны крышки.

При монтаже надо соблюдать цветовую последовательность. Четные номера проводов соответствуют нагрузке, нечетные — вводу. Применяются схемы подключения трехфазного многотарифного счетчика.

Когда счетчик подключают трехфазным потребителям, то процесс осуществляют через трансформаторы тока. Эта схема дает возможность удешевить электроэнергию и увеличить надежность снабжения ею. Счетчики прямого включения не делают больше 100 А. Это объясняется ограничением размеров проводника. Чем выше сила тока, тем большее сечение провода необходимо для его пропуска. Такие ограничения устраняют трансформаторы тока.

Рассмотрим схему подключения счетчика через испытательную клеммную коробку: клеммы в колодке обозначаются буквами A, B, C. На эти клеммы приходит провод, который подключен к шинам питания 380 V, а потом идет на прибор учета через перемычки.

Если необходимо, перемычки раскручивают, сдвигают, при этом разрывается цепь. Благодаря этому можно снять сетевое напряжение и обеспечить безопасную работу устройства, подключенного к испытательной коробке. ИКК имеет защитную крышку и устройство для пломбы, винт с отверстием. Установка пломбы осуществляется вместе с монтажом счетчика.

Рассмотрим, как снять показания счетчика электроэнергии. У прибора 6-значный циферблат. Надо выписать все цифры до запятой. Чтобы вычислить расход энергии за месяц, надо из новых показаний вычесть те, которые были в прошлом месяце.

Выясним, как снять показания с многотарифного счетчика (артикул Меркурий 230 ART-01). Для этого надо записать такие данные: Т1 — расход тока днем, Т2 — расход тока ночью. Перед тем как записывать данные, надо убедиться, чтобы аппарат был в режиме готовности.

Возле отметки А должна быть черта. Если ее нет, то следует нажать правую кнопку. Потом нажимают кнопку Ввод. При этом на дисплее будут обозначены данные расхода тока днем Т1. Второй раз нажимают Ввод и переписывают значение Т2 (ночью).

Источник

Какие бывают ошибки при подключении и как их не допустить

Ошибки при подключении бывают лишь в том, что были неправильно соединены друг с другом контакты. Неправильно выбраны и подсоединены фазы к считывающему аппарату. Основная причина этому — отсутствие опыта работы с электрооборудованием и схемы, а также отсутствия полного следования представленной к считывающему аппарату инструкции.

Обратите внимание! Чтобы избежать ошибок, рекомендуется только внимательно читать руководство или же вызывать мастера, который не только поставить трехфазный счетчик, но и поможет его настроить под имеющиеся и действующие тарифы

В целом, трехфазный счетчик «Меркурий 230» — усовершенствованный аппарат, благодаря которому показания за коммунальные услуги считывать намного проще. Он имеет свои достоинства и недостатки. Работает очень просто. Подключается полукосвенно, прямо и косвенно. Ошибок при подключении не возникает лишь в том случае, если подобными вещами занимается профессиональный мастер или человек, разбирающийся в электросхемах. Поэтому момент подключения лучше доверить специалистам.

Система учета в четырех-проводных сетях подразумевает измерение электроэнергии при помощи 3-фазных счетчиков, конструкция, которых рассчитана на прямое подключение или при использовании трансформаторов тока.

При подключении 3-фазных трехэлементных электросчетчиков в 4-провдную цепь, в которой есть цепи U и I расположенные раздельно, используются (ТТ) трансформаторы тока, они делают измерительный электросчетчик универсальным устройством, он называется трансформаторным счетчиком.

Рассмотреть присоединение такого прибора можно на примере «Меркурия 230А».

Подключение электросчетчика через трансформаторы тока выполняется при помощи десятипроводного кабеля. Конструкция использует раздельные токовые цепи и цепи напряжения.

Рис №1. Схема включения 3-элментного Меркурия 230А в электросеть с четырьмя проводами.

Для схемы обязательно присоединение всех трех элементов измерения счетчика с обязательным строгим соблюдением полярности и с чередованием фаз в прямом порядке относительно соответствующему U.

При использовании чередования фаз обратной полярности в присоединении во вторичной обмотке ТТ произойдет замер отрицательных величин мощности, производимым в измерительном элементе прибора. Для схемы обязательно присутствие нулевого проводника.

Неисправности схемы присоединения:

1. Окисление, а также ослабление контактов на выводах ТТ.
2. Обрыв или излом фазных проводников в цепях Uвтор.
3. Неисправность самого трансформатора тока.

Для решения вопроса как подключить электросчетчик через трансформаторы тока может использоваться 7-проводная схема присоединения счетчика, рассмотренная на примере электросчетчика СА4У-И672М.

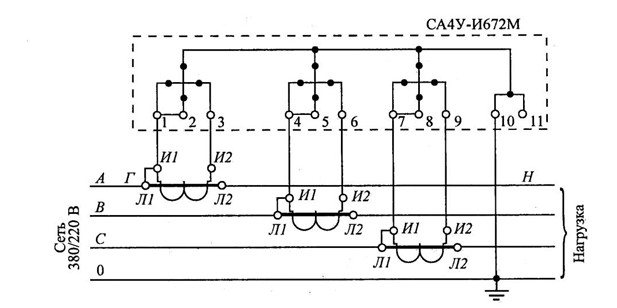

Рис №2. Схема присоединения СА4У-И672М. Перемычки Л1 – И1 устанавливаются на ТТ. Перемычки: 1 – 2; 4 – 5; 7 – 8 находятся на клеммах прибора.

Для этой схемы характерно использование совмещенных, объединенных в одну цепь I и U, это возможно при помощи установки перемычек в измерительном приборе и на ТТ.

Схема имеет несколько существенных недостатков:

1. Токовые цепи прибора всегда под напряжением.
2. Трудно выявить во время работы электрический пробой внутри ТТ.
3. Использование перемычек И2 – Л2 для ТТ и перемычки 1 – 2 на клеммах прибора приводит к появлению добавочной измерительной погрешности.

Для электроустановок низкого напряжения 380/220В, используется схема с соединением концов вторички ТТ И2 с токовыми выводами прибора в одной точке.

Рис №3 Схема присоединения электросчетчика в сети на четыре провода «звездой» с использованием чередования фаз в прямом порядке.

Самый распространенный универсальный способ подключения, обеспечивающий безопасное обслуживание, это: подключение электросчетчика через трансформаторы тока, с использованием испытательной коробки для низковольтных сетей U – 220В.

Рис№4. Монтажная схема соединения счетчика через испытательную коробку.

Испытательные коробки используются для электросчетчиков, подключенных с помощью измерительных ТТ, это способствует повышению безопасности производства работ при проведении ТО и ТР. Это помогает осуществлять замену и проверку схемы присоединения прибора, позволяет определить погрешность в измерениях непосредственно на месте установки электросчетчика при наличии нагрузочного тока без отключения потребителей.

Использование испытательных коробок это непременное действие для потребителей I категории, когда не допускается любой перерыв в электроснабжении.

Рис №5 Конструкция испытательной коробки.

Схема подключения счётчика электроэнергии М. 201 на четыре клеммы с автоматами

Учёт расхода электроэнергии в Меркурий 201 ведётся электронным устройством модульного принципа. На показания прибора не влияет то, прямой или обратной полярностью выполнено подключение. Даже переменой местами входных и выходных проводов или заменой разъёма для нейтрали на фазный вход сбоя в работе этого устройства добиться нельзя.

Производитель рекомендует выполнять подключение по очень простой схеме:

Схема 4-клеммного подключения однофазного счётчика электроэнергии Меркурий 201 с автоматами (СНиП )

Четыре клеммы счётчика Меркурий однофазной конструкции предназначены:

• 1 – клемма для подключения вводного фазного провода;
• 2 – выходная клемма для подключения потребителей электрического тока;
• 3 – вход нейтрали линии электропередачи;
• 4 – выходная клемма для нейтрального провода к потребителям.

При подключении проводов к прибору нужно предварительно снять с него защитную пластиковую панель и выкрутить винты в каждой из четырёх ячеек до такой степени, чтобы в них свободно входили подготовленные, очищенные от изолирующего слоя и выровненные концы проводов. Затем провода нужно вставить в свои ячейки и плотно зажать винтами с помощью крестовой отвёртки.

Это важно! Прежде, чем приступить, к подключению однофазного счетчика Меркурий, следует тщательно изучить его паспорт, руководство по эксплуатации и разобраться со схемой подключения. Для надёжности электрического контакта в каждой ячейке провод зажимается двумя винтами, сначала закручивается верхний винт, затем – нижний. Чтобы не перепутать провода при подключении, следует вставлять их в ячейки по порядку, с первой до четвёртой

Убедиться в том, что всё сделано правильно и что контакты будут надёжными, можно путём лёгкого покачивания каждого провода. Если не возникает никакого лифтового смещения зажатых винтами оголённых концов, защитная крышка закрывается

Чтобы не перепутать провода при подключении, следует вставлять их в ячейки по порядку, с первой до четвёртой. Убедиться в том, что всё сделано правильно и что контакты будут надёжными, можно путём лёгкого покачивания каждого провода. Если не возникает никакого лифтового смещения зажатых винтами оголённых концов, защитная крышка закрывается

Для надёжности электрического контакта в каждой ячейке провод зажимается двумя винтами, сначала закручивается верхний винт, затем – нижний. Чтобы не перепутать провода при подключении, следует вставлять их в ячейки по порядку, с первой до четвёртой. Убедиться в том, что всё сделано правильно и что контакты будут надёжными, можно путём лёгкого покачивания каждого провода. Если не возникает никакого лифтового смещения зажатых винтами оголённых концов, защитная крышка закрывается.

К УЗО подводятся фаза и ноль, к автоматам отключения – фазный провод. В обход автоматов к подключенным потребителям следует проложить защитный и нейтральный контакты. На все потребители, подключаемые через УЗО, нужно подводить и заземляющий контакт.

Выходы из автоматов и устройств защитного отключения служат для подключения осветительных приборов и розеток для маломощных потребителей. УЗО используется для более мощной бытовой техники – стиральной машины, бойлера.

В случае необходимости использовать в квартирной сети потребители с заземлением, используется несколько иная рабочая схема:

Схема подключения ЭМ с использованием заземляющего провода (СНиП )

Заземляющий провод подходит ко всем розеткам и технологическим разъёмам, обеспечивает защиту бытовых приборов от коротких перегрузок.

Трехфазный электронный счетчик Меркурий-230

Меркурий-230 ТУ АВЛГ 411152-021 предназначен для учета и измерения активной или активно-реактивной электроэнергии в трехфазных сетях переменного тока частотой 50Гц по 4-м тарифам в одном или двух направлениях. Наличие модификаций с профилем мощности. Единственный электросчетчик в России позволяющий предотвратить возможность хищения электроэнергии при нарушении фазировки подключения токовых цепей однонаправленных счетчиков. Класс точности 0.5(1.0), 1.0(2.0). CAN интерфейс.

Особенности электросчетчика Меркурий-230

-расширенный диапазон рабочих температур; -технологический запас по классу точности; -цифровой и импульсный выход позволяют использовать счетчики как автономно, так и в системе АСКУЭ; -малое собственное энергопотребление; -счетчики имеют последовательный интерфейс связи САN, обеспечивающий обмен информацией с IBM PC; -счетчик имеет 2 режима индикации (съема информации) ручной и автоматический; -единственный счетчик в России позволяющий предотвратить возможность хищения электроэнергии при нарушении фазировки подключения токовых цепей однонаправленных счетчиков.

Технические характеристики электросчетчика

Класс точности	0,5(1,0); 1,0(2,0)
Номинальное напряжение, В	3х57,7/100; 3х220/380
Номинальная (максимальная) сила тока, А	5(7,5), 5(50), 10(100)
Диапазон частот измерительной сети, Гц	от 47,5 до 52,5
Чувствительность, Вт	0,36
Постоянная счётчиков, имп./(кВт.ч); имп./(квар.ч) — в режиме телеметрии — в режиме поверки	5000 16000
Максимальные параметры импульсного выхода: — напряжение, В — сила тока, мА	24 30
Полная мощность, потребляемая цепью напряжения не более, В*А	7,5
Активная мощность, потребляемая цепью напряжения не более, Вт	0,5
Полная мощность, потребляемая цепью тока не более, В*А	0,1
Тарификатор	Внешний или встроенный
Цифровой интерфейс CAN	+
Диапазон рабочих температур, ?С	от -20 до +55*
Масса счётчика не более, кг	1,5
Габаритные размеры (длина, ширина, высота), мм	258х170х74

* — изменения постоянной обновления информации на ЖКИ от 1 до 255 сек позволяет сохранять работоспособность счетчика при температуре до – 40 ?С.

Модификации электросчетчика

Модиф.	Класс точн.	Номи- нальное. напря- жение, В	Ном. (макс.) ток, (А)	Тарифи- катор, интерфейс, отсчетное устройство	Дополни- тельные функции
Измерение активной энергии в 1-м направлении
230А-00	0,5	3×57,7/100	5(7,5)	Внешний, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?
230A-01	1	3×220/380	5(7,5); 5(50)	Внешний, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?
230A-02	1	3×220/380	10 (100)	Внешний, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?
Измерение активной и реактивной энергии в 1-м направлении
230AR-00	0,5	3×57,7/100	5(7,5)	Внешний, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?
230AR-01	1	3×220/380	5(7,5); 5(50)	Внешний, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?
230AR-02	1	3×220/380	10(100)	Внешний, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?
230ART-00	0,5	3×57,7/100	5(7,5)	Встроенный, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?
230ART-01	1	3×220/380	5(7,5); 5(50)	Встроенный, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?
230ART-02	1	3×220/380	10(100)	Встроенный, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?
230ART1-00	0,5	3×57,7/100	5 (7,5)	Встроенный, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн.
230ART1-01	1	3×220/380	5(7,5); 5(50)	Встроенный, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн.
230ART1-02	1	3×220/380	10(100)	Встроенный, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн.
230ART1-03	1	3×220/380	5(7,5)	Встроенный, интерфейс CAN, ЖКИ	Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн.
Измерение активной и реактивной энергии в 2-х направлениях
230ART2-00	0,5	3×57,7/100	5(7,5)	Встроенный, интерфейс CAN, ЖКИ	Измерение пофазно: активно-реактивной энергии в 2-х направлениях, частоты, cos ?. Профиль мощн.
230ART2-03	0,5	3×220/380	5(7,5)	Встроенный, интерфейс CAN, ЖКИ	Измерение пофазно: активно-реактивной энергии в 2-х направлениях, частоты, cos ?. Профиль мощн.

Ресурсы, сроки службы электросчетчика

— минимальная наработка до отказа не менее 55000 ч. — межповерочный интервал 8 лет — средний срок службы не менее 30 лет — гарантийный срок эксплуатации 36 мес.

Габаритный чертеж электросчетчика Меркурий-230

Принцип работы измерительных трансформаторов

Принцип действия данных устройств довольно простой. По первичной обмотке трансформатора, включенной последовательно, протекает фазовый ток нагрузки. За счет этого возникает электромагнитная индукция, создающая ток во вторичной обмотке устройства. В эту же обмотку осуществляется включение токовой катушки трехфазного электросчетчика.

В зависимости от коэффициента трансформации, ток во вторичной цепи будет значительно меньше фазного тока нагрузки. Именно этот ток обеспечивает нормальную работу счетчика, а снимаемые показатели умножаются на величину коэффициента трансформации.

Таким образом, трансформаторы тока или измерительные трансформаторы преобразуют высокий первичный ток нагрузки в безопасное значение, удобное для проведения измерений. Трансформаторы тока для электросчетчиков нормально функционируют при рабочей частоте в 50 Гц и вторичном номинальном токе в 5 ампер. Поэтому, если коэффициент трансформации составляет 100/5, это означает максимальную нагрузку в 100 ампер, а значение измерительного тока – 5 ампер. Следовательно, в этом случае показания трехфазного счетчика умножаются в 20 раз (100/5).

Благодаря такому конструктивному решению, отпала необходимость в изготовлении более мощных приборов учета. Кроме того, обеспечивается надежная защита счетчика от коротких замыканий и перегрузок, поскольку сгоревший трансформатор меняется значительно легче по сравнению с установкой нового счетчика.

Схема подключения

Подключение счетчика марки Меркурий 201 производится без особенностей, аналогично другим приборам учета электрической энергии. К устройству прилагается подробная инструкция, которую необходимо изучить, вместе с паспортом и схемой подключения

Главное — правильное подключения фаз и внимание при соединении проводов (их маркировка выделена разным цветом)

Перед тем как подключить Меркурий 201, необходимо обесточить систему: выключить автомат, рубильник, питающую линию. Для безопасной укладки проводов на клеммной крышке предусмотрены специальные ячейки с перфорированными бороздками. В этих местах ячейки выламываются, и через отверстия заводится провод.

Для подключения провода есть 4 позиции:

1. Питающей фазы от вводного автомата.
2. Фазной нагрузки на питание помещения.
3. Нулевого провода от вводного автомата.
4. Нулевого провода нагрузки на питание помещения.

Провода подключаются только в такой последовательности. Следует помнить, что фазный провод — белый, а нулевой — синий.

Для удобства пользования схема подключения однофазного счетчика модели Меркурий 201 продублирована на внутренней стороне клеммной крышки. Если прибор подключен правильно, то на нем загорается световой индикатор красного цвета.

Перед закрытием крышки следует вновь проверить правильность подключения, обращая внимание на плотность соединений: при закручивании зажимов изоляция не должна попадать под контакт. Если такое произойдет, возможна ее постепенная плавка, когда счетчик будет находиться под нагрузкой

Крышку к корпусу следует прикручивать плотно, не оставляя зазоров.

Для надежной и безопасной эксплуатации счетчика Меркурий 201 подключение рекомендуется производить через автоматические выключатели с использованием УЗО — устройства защитного отключения. Его следует устанавливать тоже в щитке. Во избежание проблем с работой сечение проводов должно соответствовать номинальному току счетчика

Также нужно обращать внимание на соответствие по мощности и диаметру

Перед тем как установить счетчик, нужно проверить его соответствие требованиям нормативных документов. В паспорте должно быть указано:

• класс точности;
• даты изготовления и поверки;
• номер занесения в Госреестр средств измерения.

Необходимо проверить наличие гарантийной пломбы и голограммы, подтверждающей подлинность прибора.

Если внимательно изучить схему, соблюдать последовательность действий, правила безопасности, то можно выполнить монтаж электросчетчика Меркурий 201 своими руками. Затем вызвать сотрудника энергокомпании для проверки правильности подключения и пломбировки прибора. Особенность этого процесса в том, что отверстия для пломбирования слишком маленькие и завести в них проволоку сложно. Леска для этого не подойдет, поэтому используются только пломбы для проволоки.

Следует обращать внимание на дату. На счетчиках модели Меркурий 201, как и на остальных контрольных приборах и устройствах, устанавливают пломбы с клеймом госповерителя не старше 2 лет

Недостатком конструкции устройства является сложность визуального контроля пломбы, т.к. она располагается под крышкой клеммной колодки. Также возникают трудности при использовании пломб в виде наклеек. Этому мешает неудачно расположенный винт крепления.

Устройство счетчика модели Меркурий 201 предусматривает несколько вариантов отражения показаний в зависимости от конструкции прибора. На жидкокристаллическом экране отображений больше и они информативнее. Помимо данных об использованной электроэнергии, высвечивается дата, показатели силы тока и напряжения, время наработки с момента ввода в эксплуатацию.

Перед тем как снять показания с Меркурий 201 с отсчетной системой барабанного типа, нужно помнить, что расчета с энергоснабжающей компанией берутся только целые данные. На устройстве имеется 6 барабанов, 5 из которых показывают целые значения (они черного цвета и находятся слева), а 1 — десятые доли (он черного цвета и расположен крайним справа). Это сделано для визуального удобства при снятии показаний.

Поверка прибора проводится на заводе-изготовителе сразу после сборки. Факт проведения отмечается в паспорте и на пломбе. Следующий срок поверки счетчика модели Меркурий 201 — через 16 лет.

Обзор трехфазного электросчетчика марки Меркурий 230

Обзор однофазного электрического счетчика Энергомера СЕ 101

Как правильно выбрать и какой лучше поставить электросчетчик в квартиру

Как поменять счетчик электроэнергии в квартире или частном доме?

Как правильно снять показания со счетчика электроэнергии?

Как выполняется пломбировка счетчиков электроэнергии — заявление, сколько стоит, штраф за снятие

Технические характеристики

Перечислять в полной степени характеристики модели не имеет смысла, так как это займет много времени. Стоит отметить особенно важные параметры:

1. Класс точности. Этот показатель определяет процент погрешности прибора. Чем он больше, тем менее надежным считается механизм. Счетчик эл энергии Меркурий 230 имеет класс точности 0,5, что является превосходным показателем.
2. Номинальное напряжение – 3 * 57,7 на 100 В. Максимальный ток – 5 А.
3. Габариты – 258 на 170 на 74, масса не превышает 1,5 кг.
4. Рабочая температура – практически любая, от -40 до +55 по Цельсию.
5. Дополнительные особенности. Прибор имеет защиту от взлома, на передней панели находится пломба. Счетчик может диагностировать собственные неполадки и выдавать ошибку.

Многие технические характеристики (ном. напряжение, maх ток и др.) зависят от конкретной модели. Описание Меркурий 230 заметно отличается от более простых моделей.
